Автоматический контроль проводной линии АПС–СОУЭ
В соответствии с нормативными требованиями, для проводных линий связи технических средств пожарной автоматики необходимо обеспечить автоматический контроль на обрыв или короткое замыкание.
Система автоматической пожарной сигнализации (АПС), формирующая управляющий сигнал на запуск системы оповещения и управления эвакуацией (СОУЭ) и передающая его по проводной линии связи, зачастую оборудуется своими средствами контроля линий. Однако, в отсутствие таких средств в АПС, от СОУЭ может потребоваться обеспечение контроля проводной линии связи АПС—СОУЭ. Как известно, входы FIRE SENSOR контроллера ECS-6216P и блоков расширения ECS-6216S, ECS-6216MS, а также комбинированной системы РАС-5600, предназначенные для подключения АПС, не снабжены функцией контроля линий.
Возникает вопрос: как обеспечить контроль линии АПС, если СОУЭ строится на базе 6000 серии Inter-M или комбинированной системы РАС-5600?
Контролировать состояние кабельной линии, соединяющей АПС и СОУЭ, можно при помощи блока контроля SC-6224. На рис. 1 показана схема подключения одной линии АПС—СОУЭ. Проводники, обозначенные на рисунке красным цветом и замкнутые на контакт 6 релейного блока С2000-СП1, подключаются к клеммам «+» и «˗» первого канала (CH1) группы CHANNEL OUTPUT блока контроля SC-6224. Действие системы контроля SC-6224 основано на измерении импеданса, чувствительность блока находится в пределах 20 Ом...3 кОм. Чтобы импеданс контролируемого провода соответствовал чувствительности блока SC-6224, любой из двух проводников подключается к контакту 6 через сопротивление (резистор) 2.5 кОм. Проводники шлейфа, обозначенные черным цветом и замкнутые на контакт 5, подключаются к клеммам «+» и «˗» второго канала (CH2) группы CHANNEL OUTPUT блока контроля SC-6224. Аналогично проводникам первого канала (CH1), любой из проводников второго канала (CH2) подключаются к контакту 5 через сопротивление (резистор) 2.5 кОм. Как видно из схемы, для контроля одного сигнального шлейфа АПС требуется два канала блока SC-6224.
Межблочное соединение ECS-6216P и SC-6224
Для передачи сигнала пожарной сигнализации:

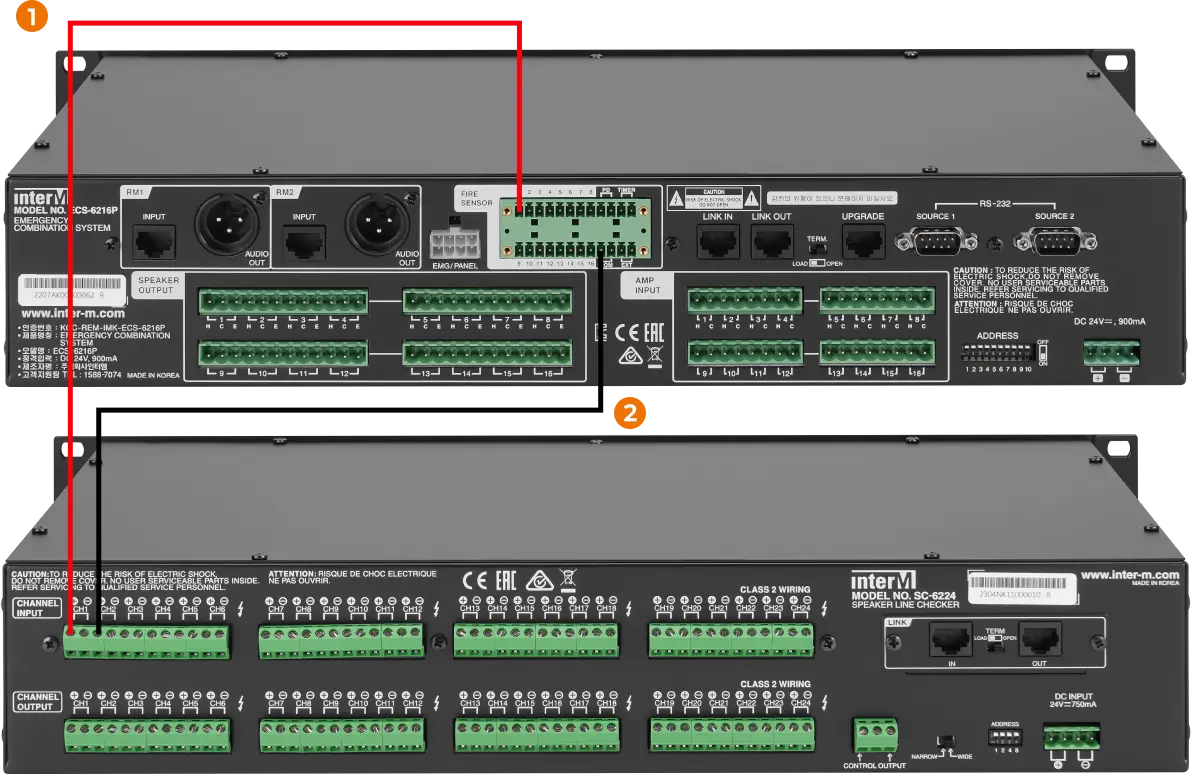

Межблочное соединение показано на рис. 2.
После того, как подключения будут выполнены, требуется включить питание SC-6224 и однократно нажать кнопку CONFIRM на лицевой панели блока — произойдет фиксация состояния линии АПС—СОУЭ в памяти SC-6224. Далее следует установить минимальный период сканирования линий (1.5 минуты) регулятором MINUTE и автоматический режим контроля линий нажатием кнопки AUTO CHECKER. После описанных действий система контроля SC-6224 будет готова к контролю целостности подключенной линии АПС—СОУЭ.
