Громкоговорящая связь (ГГС) — это один из основных видов связи, обеспечивающих эффективную поддержку технологических процессов предприятия, поиск персонала, трансляцию объявлений, рекламных и служебных сообщений. Данный вид связи представляет собой проводную связь для оперативной передачи информации и предназначен для построения систем одностороннего оповещения людей, обеспечивая передачу сообщений сотрудникам в любом месте, где бы они ни находились. ГГС используется повсеместно: в магазинах и офисах, в школах и больницах, на производственных площадках и складах. Производственная громкоговорящая связь незаменима при чрезвычайных ситуациях, когда своевременная координация действий персонала может иметь решающее значение.

Простейшая система громкоговорящей связи включает в себя:

  • Микрофон или микрофонную панель;
  • Усилительное оборудование;
  • Один или несколько громкоговорителей.

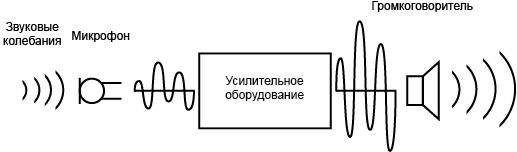

Схема простейшей ГГС

Рис. 1. Схема простейшей ГГС

Микрофон или микрофонная панель

Первичным звеном в системе громкоговорящей связи является микрофон, который преобразует звуковые колебания в колебания электрического тока. Давление звуковых колебаний воздуха действует на тонкую мембрану микрофона, которая, в свою очередь, возбуждает электрические колебания. В зависимости от типа микрофона для этого используются явление электромагнитной индукции, изменение ёмкости конденсаторов или пьезоэлектрический эффект.

Усилительное оборудование

Усилительное оборудование обычно включает в себя предварительный усилитель-микшер и усилитель мощности. Предварительный усилитель предназначен для повышения уровня сигнала от микрофона до величины, соответствующей уровню входного сигнала усилителя мощности. В его состав зачастую входит регулятор громкости, тембра или эквалайзер, иногда он конструктивно может быть выполнен как отдельное устройство. Назначение усилителя мощности — формирование на выходе электрического сигнала, по форме в точности повторяющего входной сигнал, но имеющего большую мощность. Нагрузкой усилителя мощности являются громкоговорители.

Громкоговорители

Громкоговорители выполняют обратную функцию преобразования усиленного электрического сигнала в звуковые колебания. Громкоговорители устанавливаются в разных местах здания или на открытой площадке.

Для селекторной системы громкоговорящей связи к стандартному комплекту аппаратуры добавляется коммутационное оборудование, позволяющее осуществлять выборочную речевую трансляцию по зонам. К такому оборудованию относятся микрофонные панели с возможностью выбора зон оповещения и селектор.

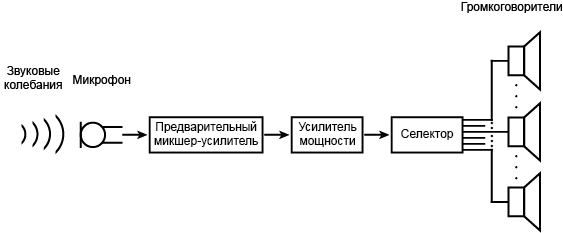

Схема селекторной ГГС

Рис. 2. Схема селекторной ГГС

Функция громкоговорящей связи предусмотрена практически в любой современной системе оповещения и управления эвакуацией. Традиционным и самым распространенным способом передачи сообщений является применение микрофонных панелей настольного или настенного типа, имеющих кнопочный селектор, с помощью которого осуществляется передача объявлений в выбранную зону или группу зон.

Телефонный пейджинг

Наряду с микрофонными панелями, для передачи сообщений могут применяться стационарные и мобильные телефонные аппараты. Громкоговорящую связь такого типа принято называть телефонным пейджингом.

Функция телефонного пейджинга особенно актуальна на больших и сложных объектах, когда требуется обеспечить доступ к системе громкоговорящей связи большому количеству пользователей. Кроме того, в тех местах здания, где использование микрофонных панелей невозможно или ограничено по конструктивным и прочим причинам, телефонный пейджинг будет единственной альтернативой микрофонным панелям.

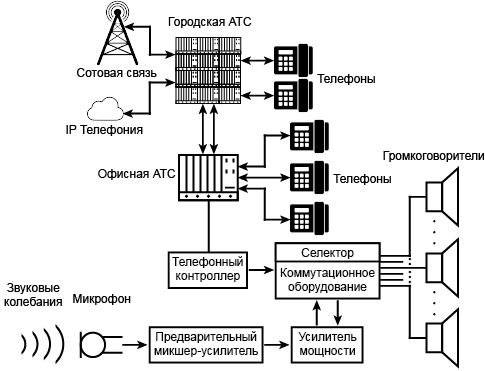

Система телефонного пейджинга

Рис. 3. Система телефонного пейджинга

Система телефонного пейджинга включает в себя типовой набор оборудования громкоговорящей связи, а также интерфейс для подключения к телефонной линии. Доступ к системе пейджинга по внутренней телефонной сети осуществляется с любого телефонного аппарата так же, как звонок абоненту внутри учреждения.

Поскольку к местной АТС могут быть подключены внешние линии, то функция пейджинга доступна и абонентам внешних телефонных сетей, городских и сотовых, а также абонентам VoIP телефонии.
