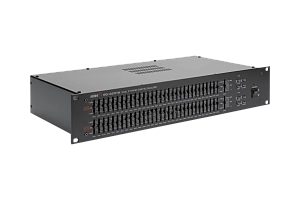

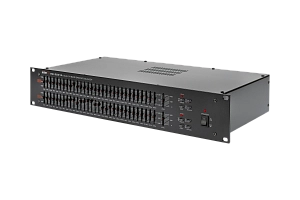

Двухканальный графический эквалайзер Inter-M EQ-2231A

Эквалайзер EQ-2231A предназначен для применения в профессиональных и трансляционных звуковых системах и позволяет изменять амплитудно-частотные характеристики аудио сигналов.

Эквалайзер EQ-2231A имеет 2 независимых канала, в каждом из которых предусмотрена 31 полоса для регулировки амплитудно-частотной характеристики. Выбор центральных частот для полосовых фильтров соответствует международным стандартам, соседние частоты отличаются на 1/3 октавы. В каждом из каналов входной сигнал разбивается полосовыми фильтрами на 31 составляющую. Пользователь может для каждой составляющей аудио сигналов с помощью регуляторов установить собственный коэффициент ослабления или усиления. Регуляторы выполнены в виде вертикальных 'слайдеров'. Диапазон регулировки может быть выбран пользователем и составляет 12 или 24 дБ.

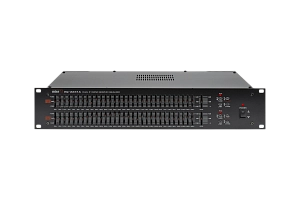

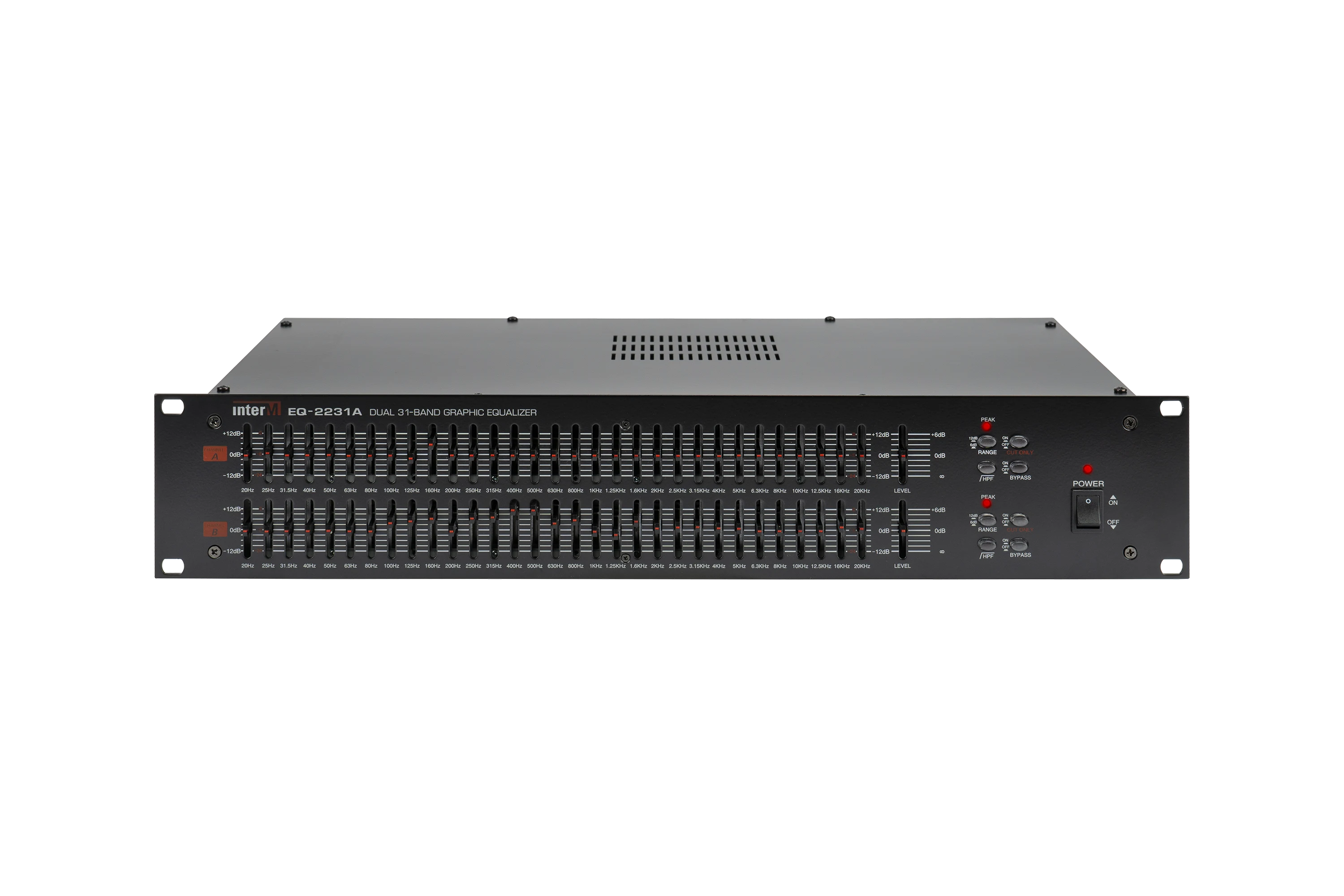

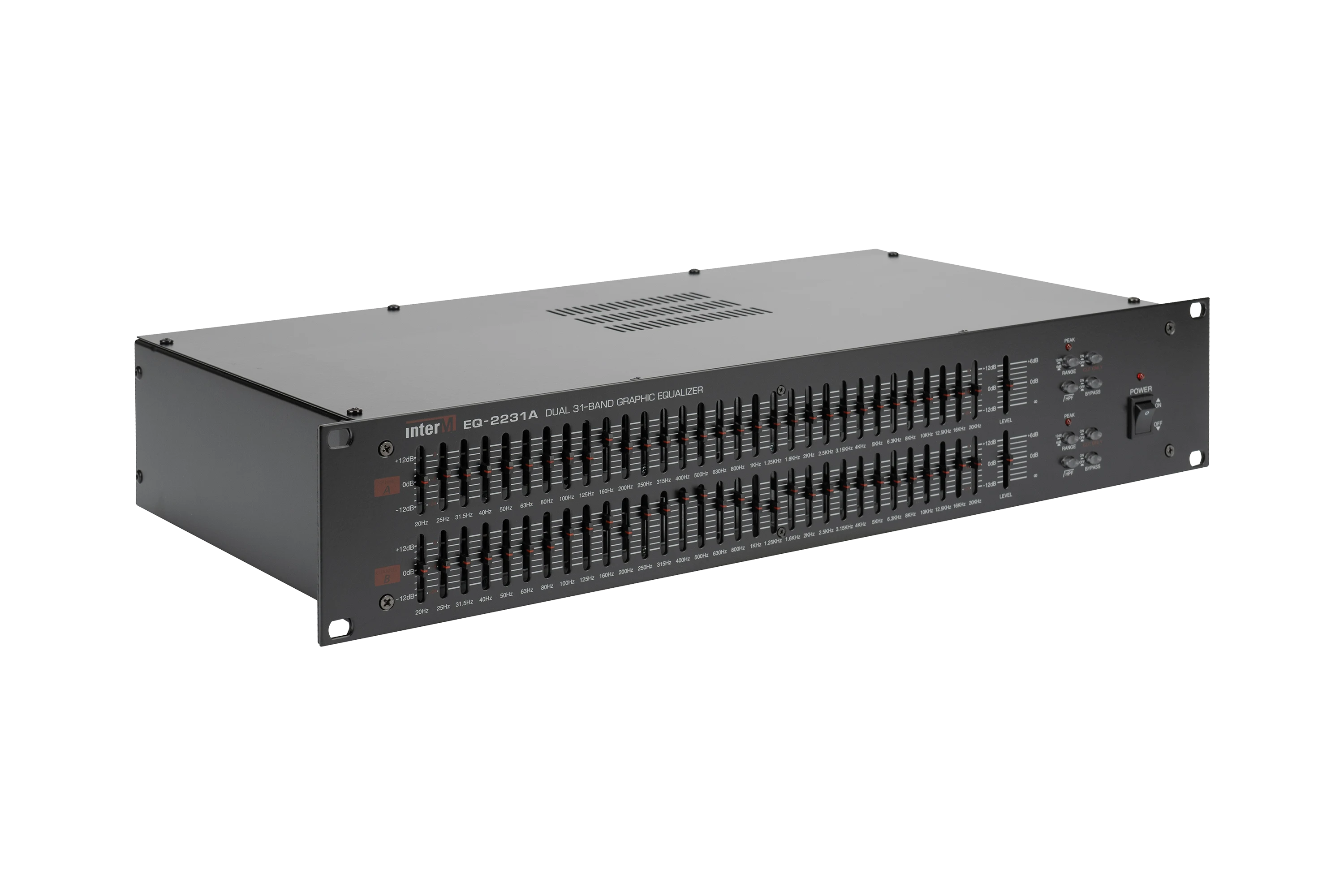

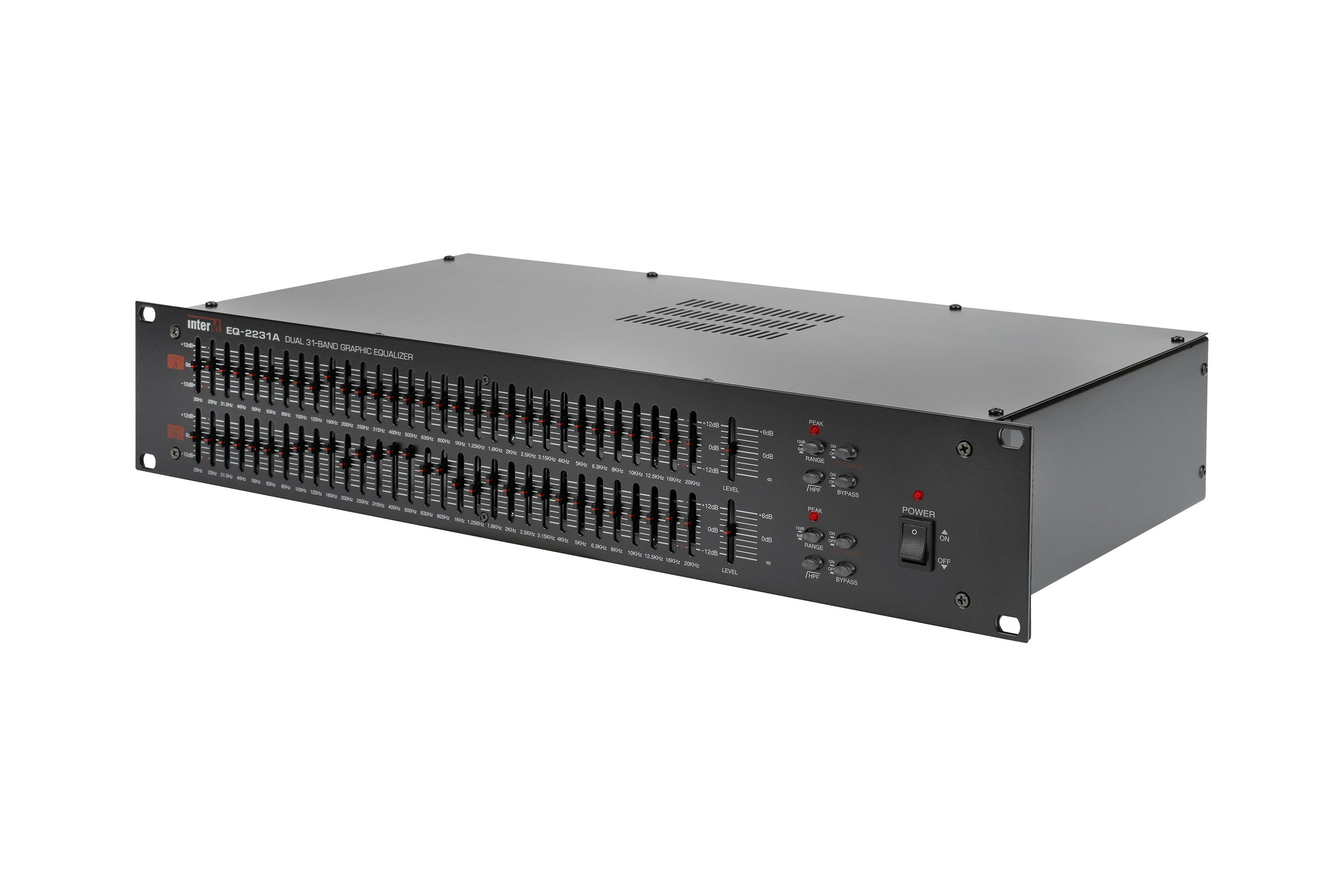

На передней панели устройства для каждого канала предусмотрены кнопки BYPASS, при нажатии которых входной сигнал подключается к выходу без обработки. Это позволяет пользователю сравнивать сигналы до и после обработки. Фильтры высоких частот с частотой среза 80 Гц и ослаблением 18 дБ на октаву позволяют подавить сетевые помехи, возникающие при использовании, например, источников аудио сигналов низкого качества. Данные фильтры являются отключаемыми.

Индикаторы перегрузки на передней панели загораются при превышении амплитудой выходного сигнала значения +6 дБ и появлении нелинейных искажений в соответствующем канале. В этом случае пользователь с помощью регулятора может уменьшить уровень входного сигнала.

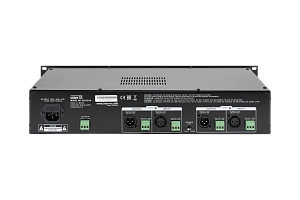

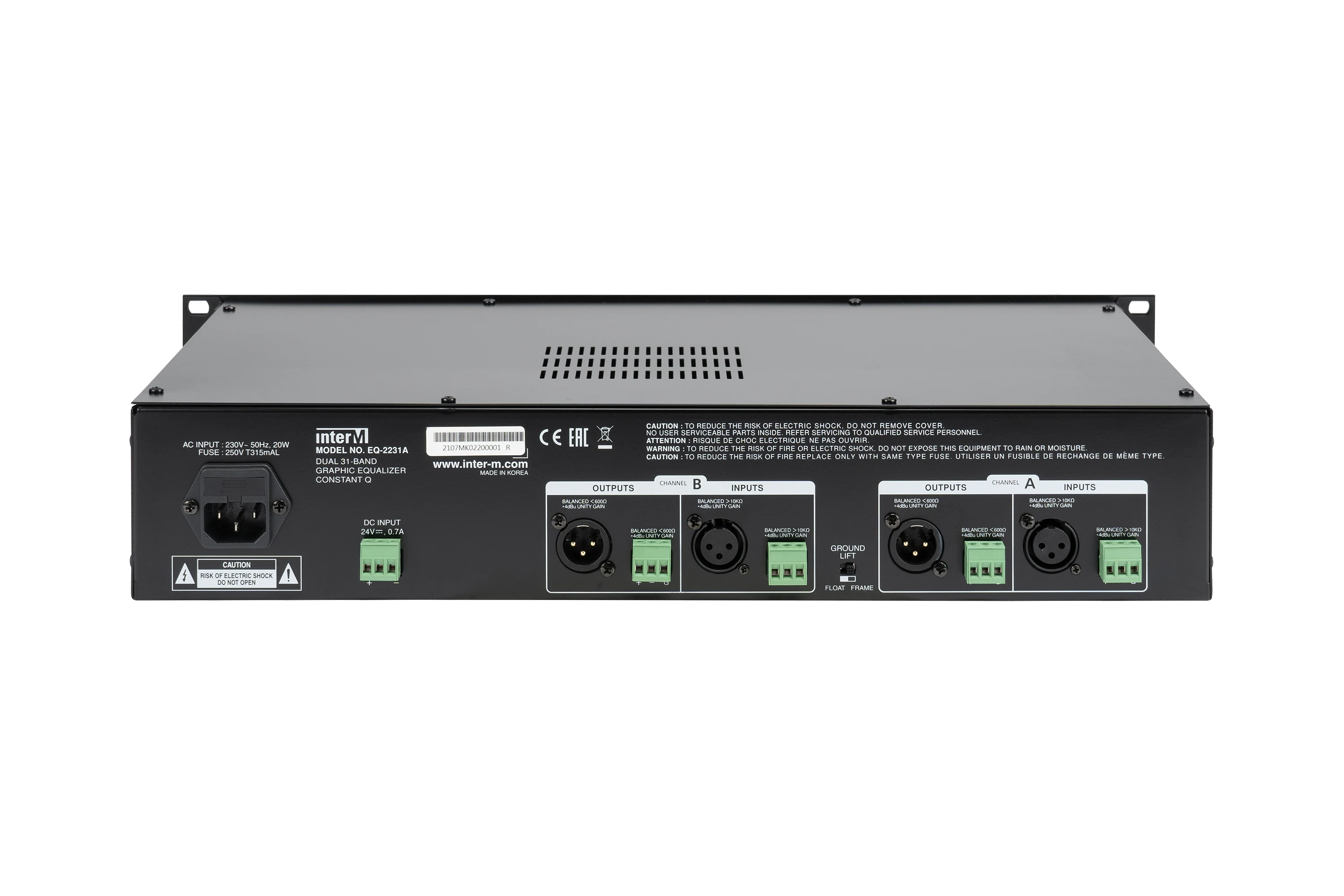

Входы и выходы устройства являются симметричными. Использование балансных схем на входе и выходе при передаче сигнала обеспечивает подавление помех, которые наводятся на соединительном кабеле.

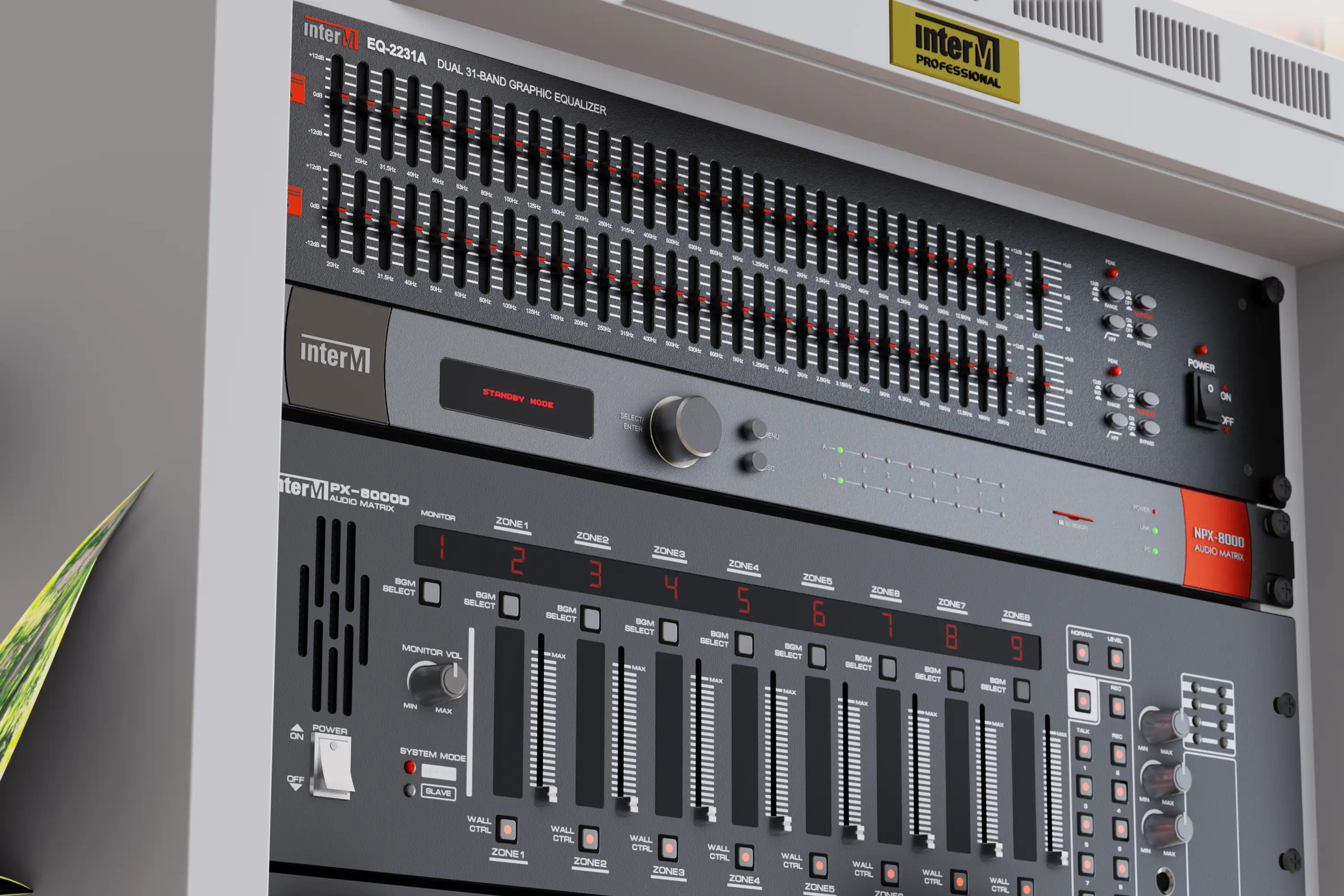

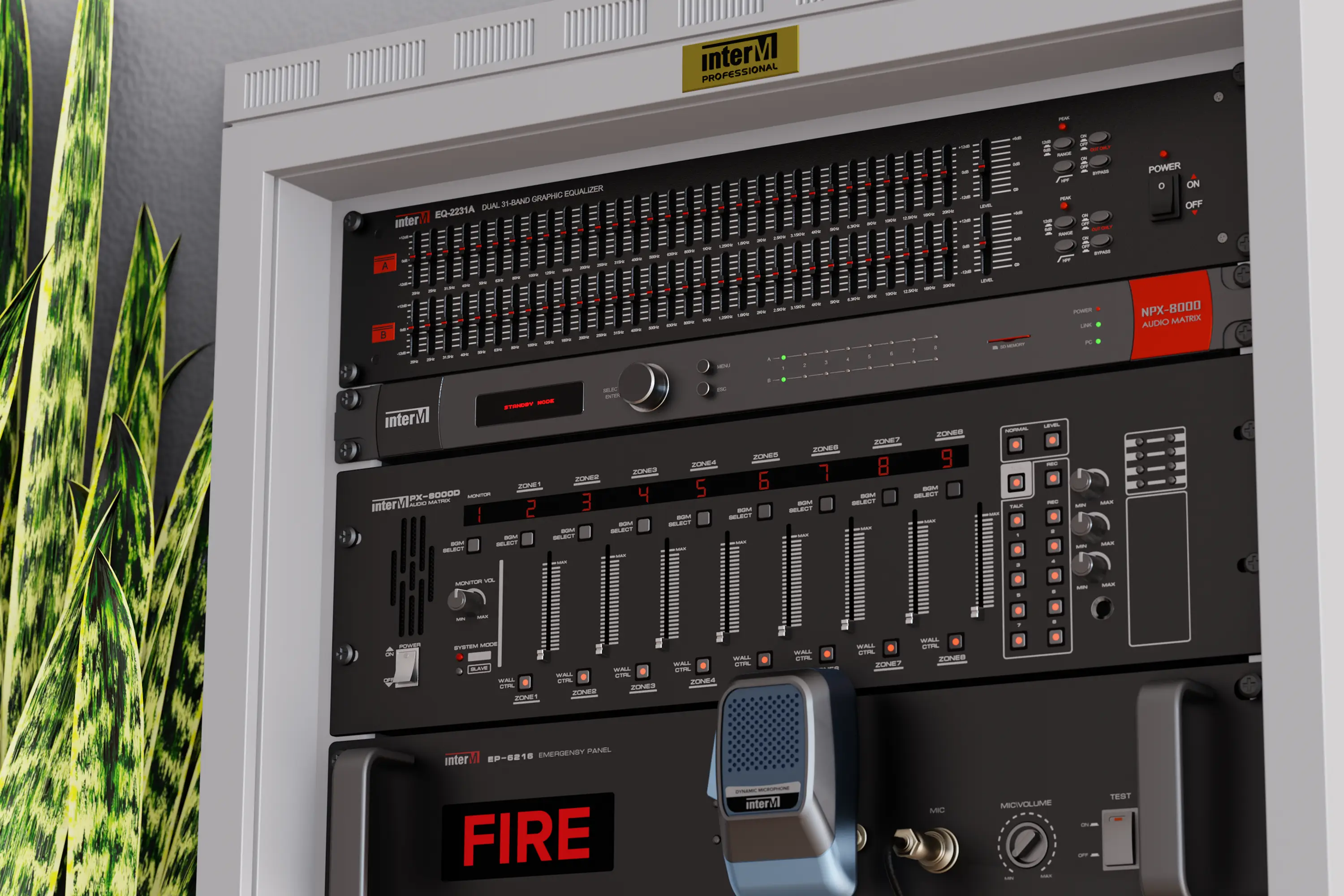

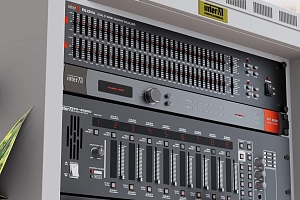

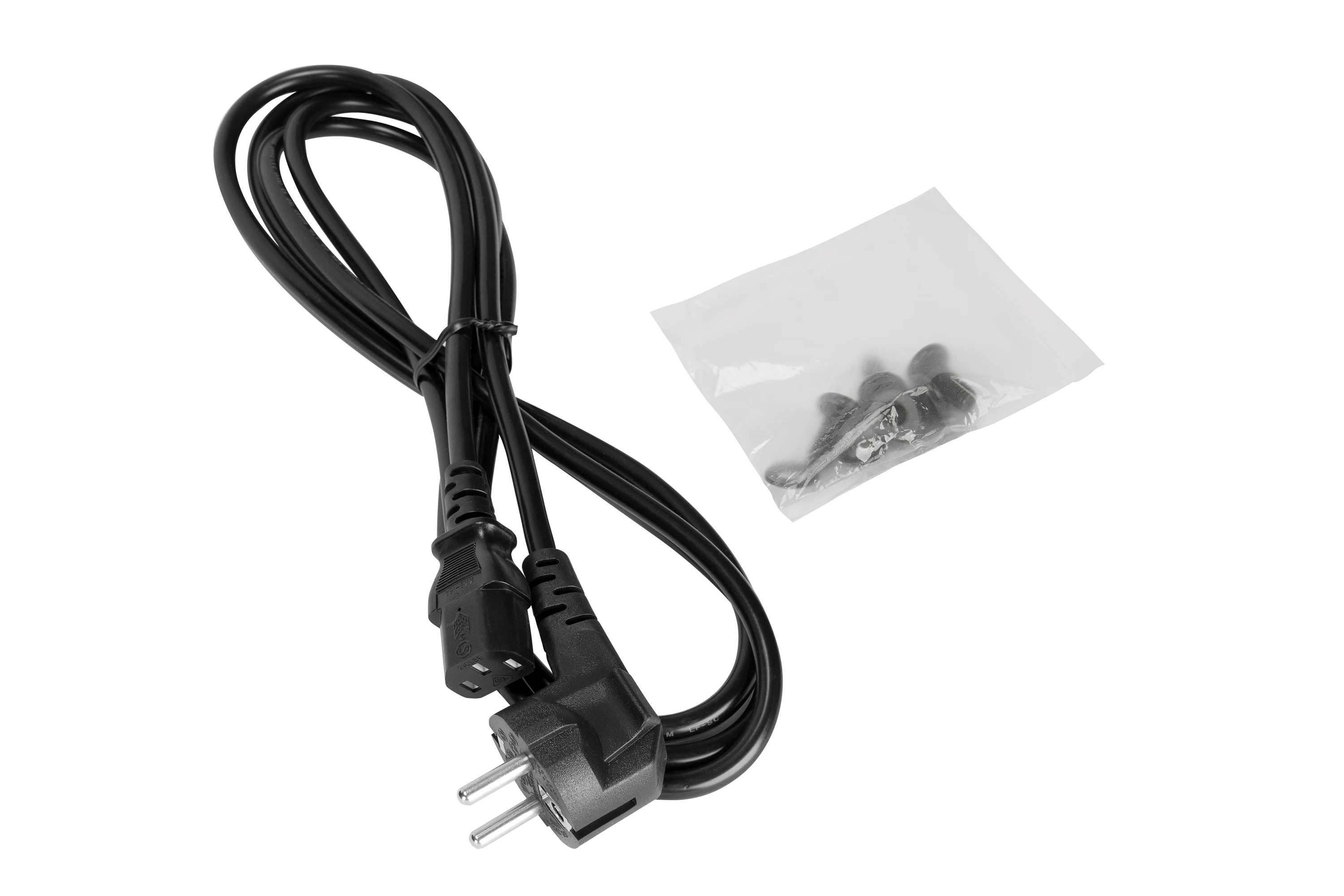

Блок устанавливается в 19' аппаратный шкаф и работает от сети 220 В 50 Гц или от источника постоянного тока напряжением 24В.
