FIM

Изолятор кольцевой линии

Применяется с контроллером
кольцевой линии LDB

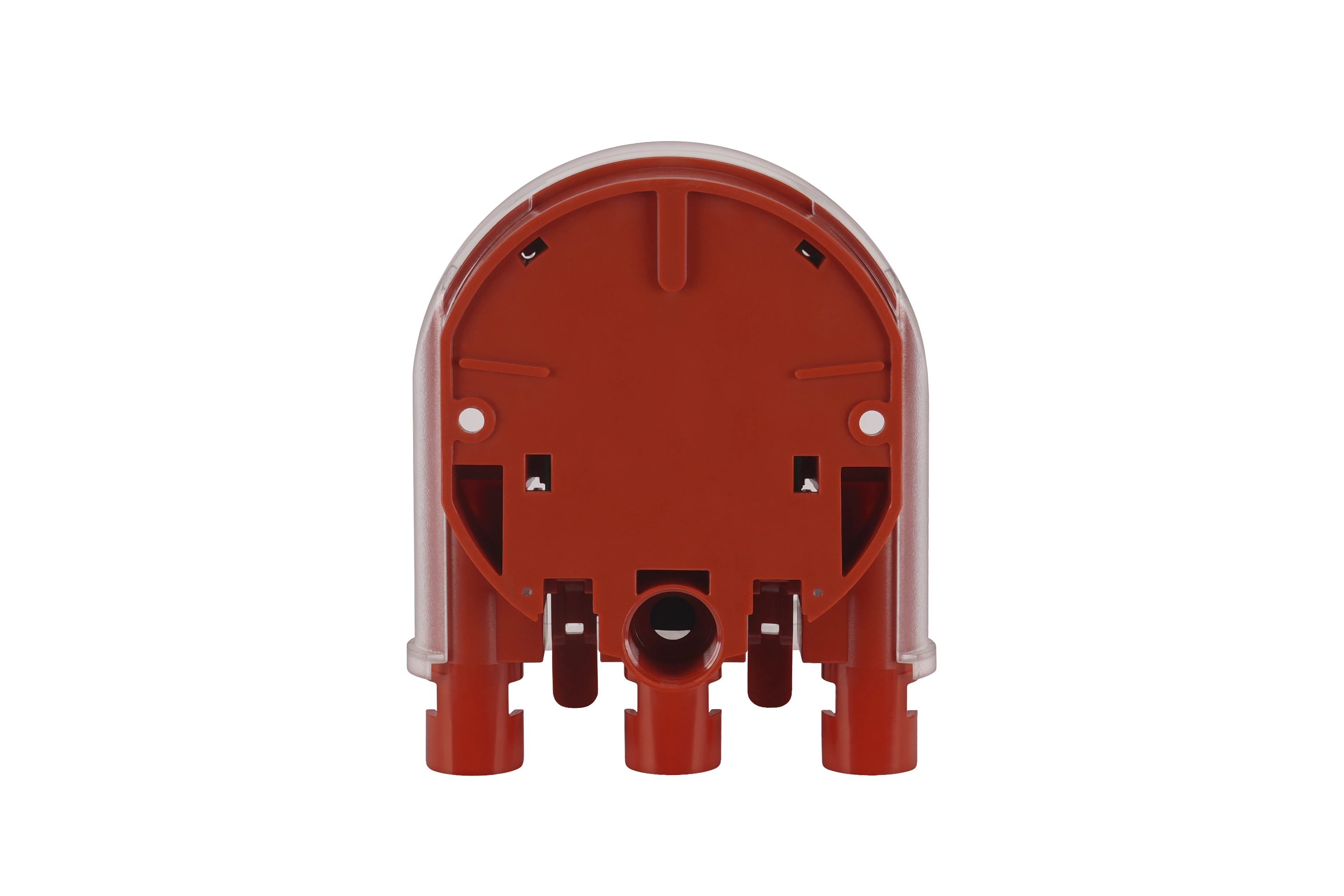

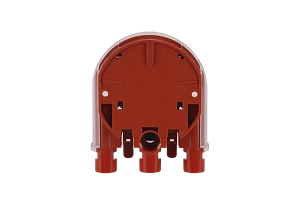

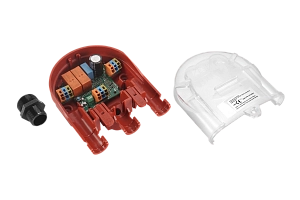

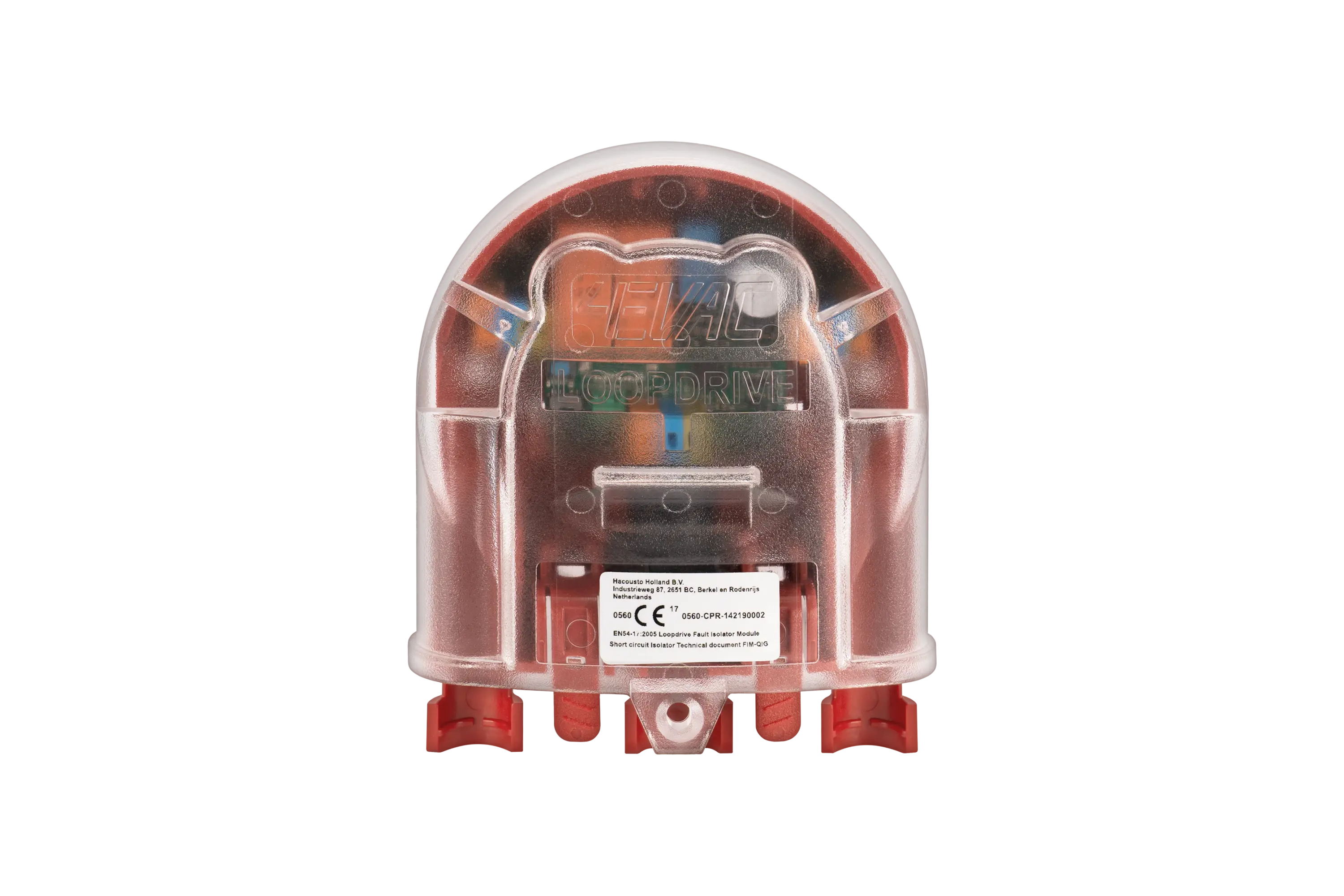

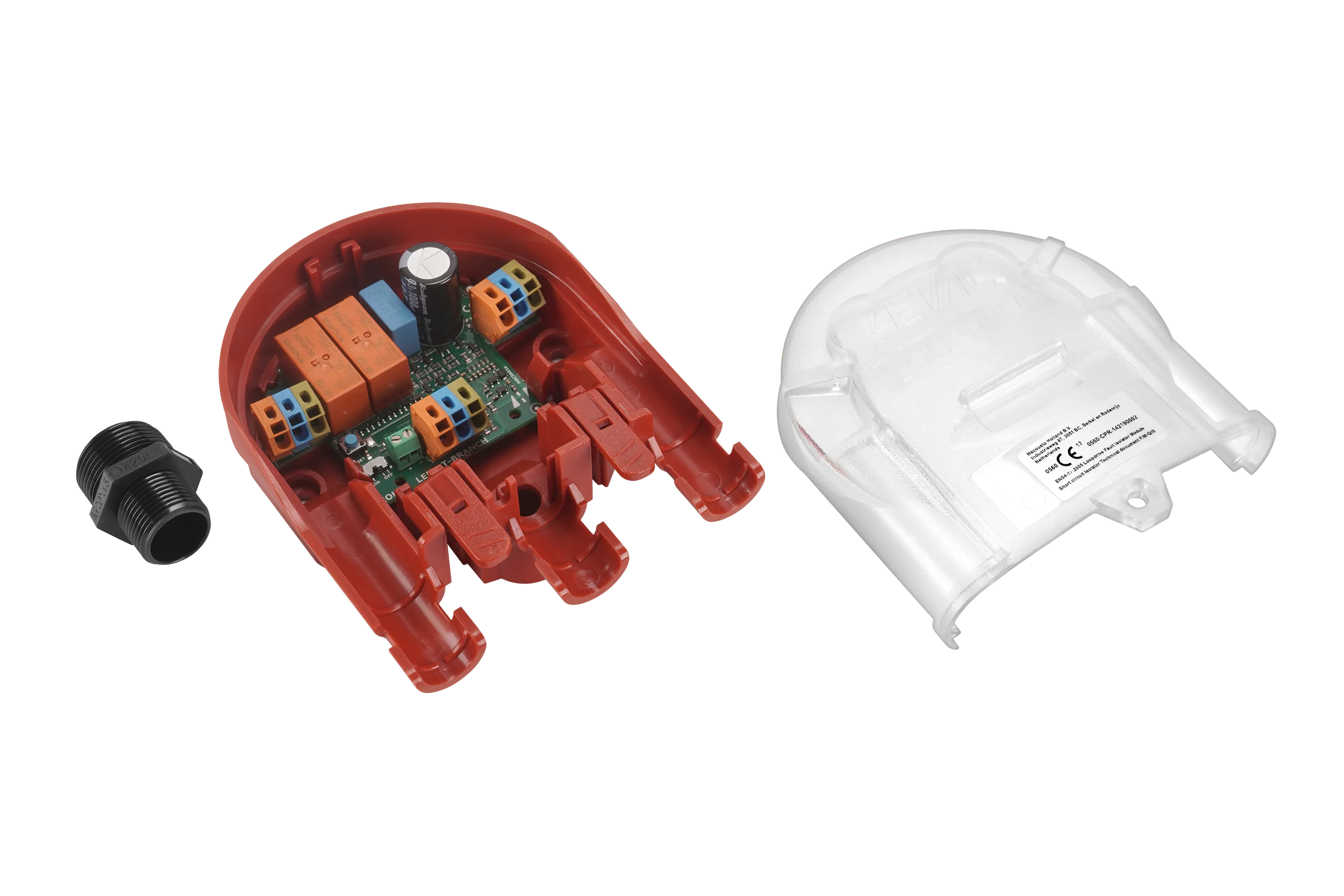

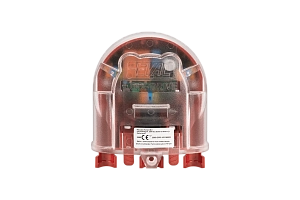

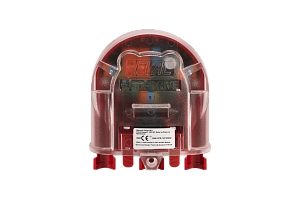

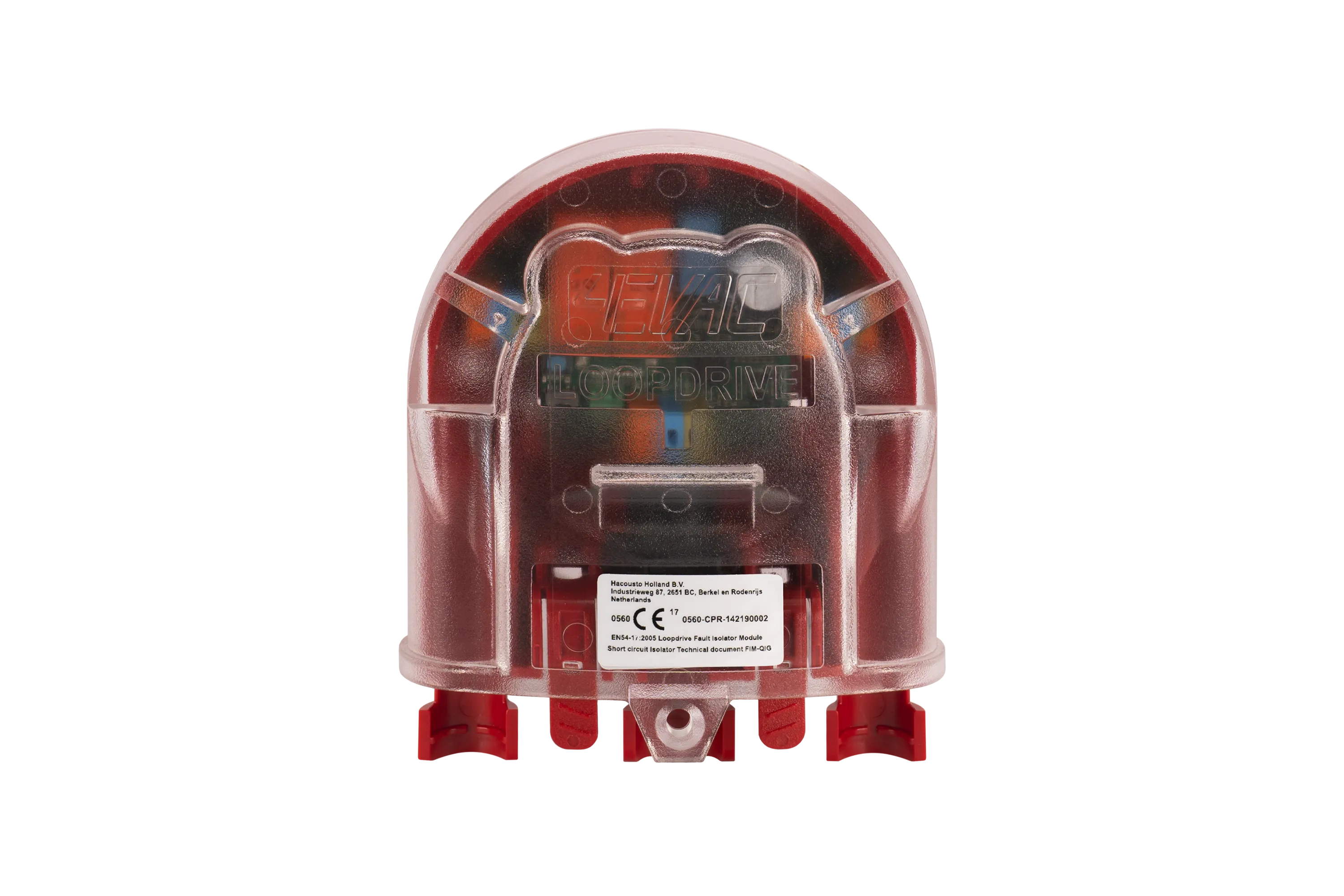

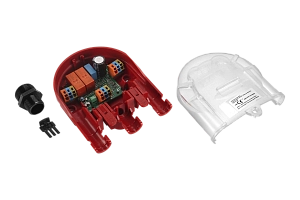

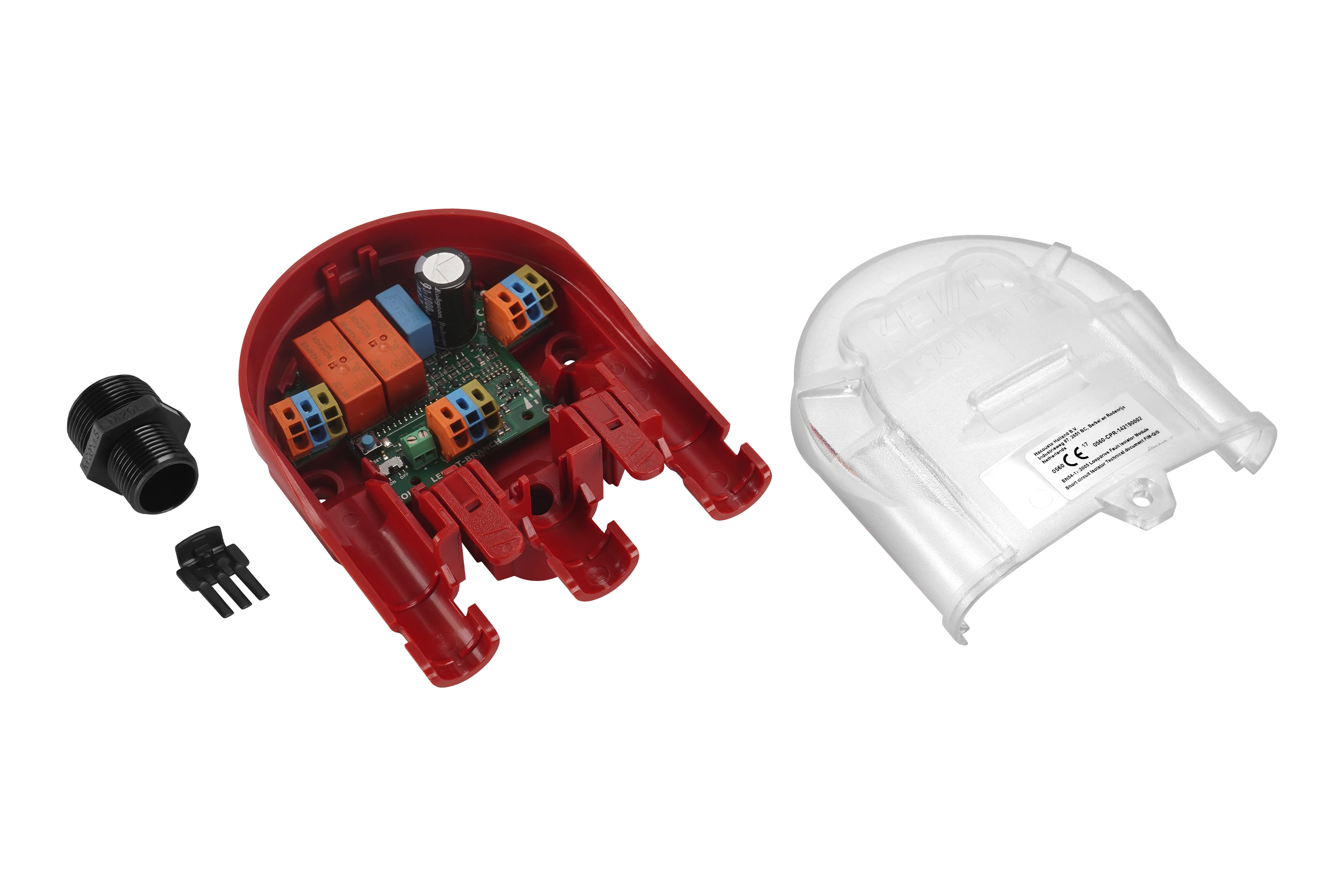

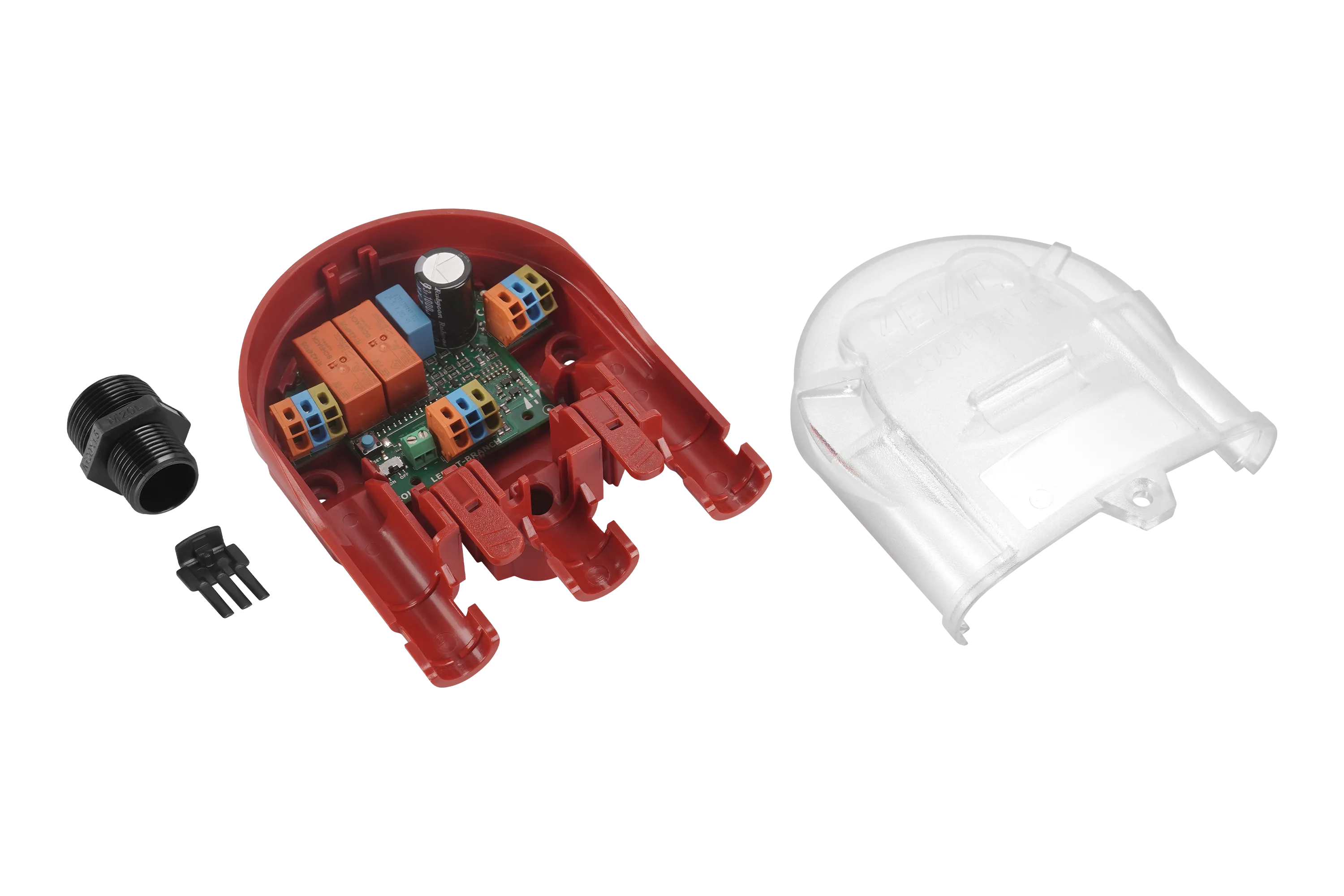

Изолятор кольцевой линии FIM

Изолятор кольцевой линии FIM предназначен для совместной работы с контроллером LDB в составе системы оповещения и управления эвакуацией компании Inter-M.

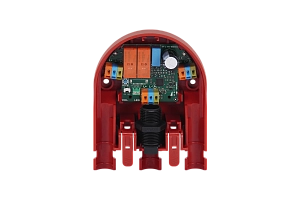

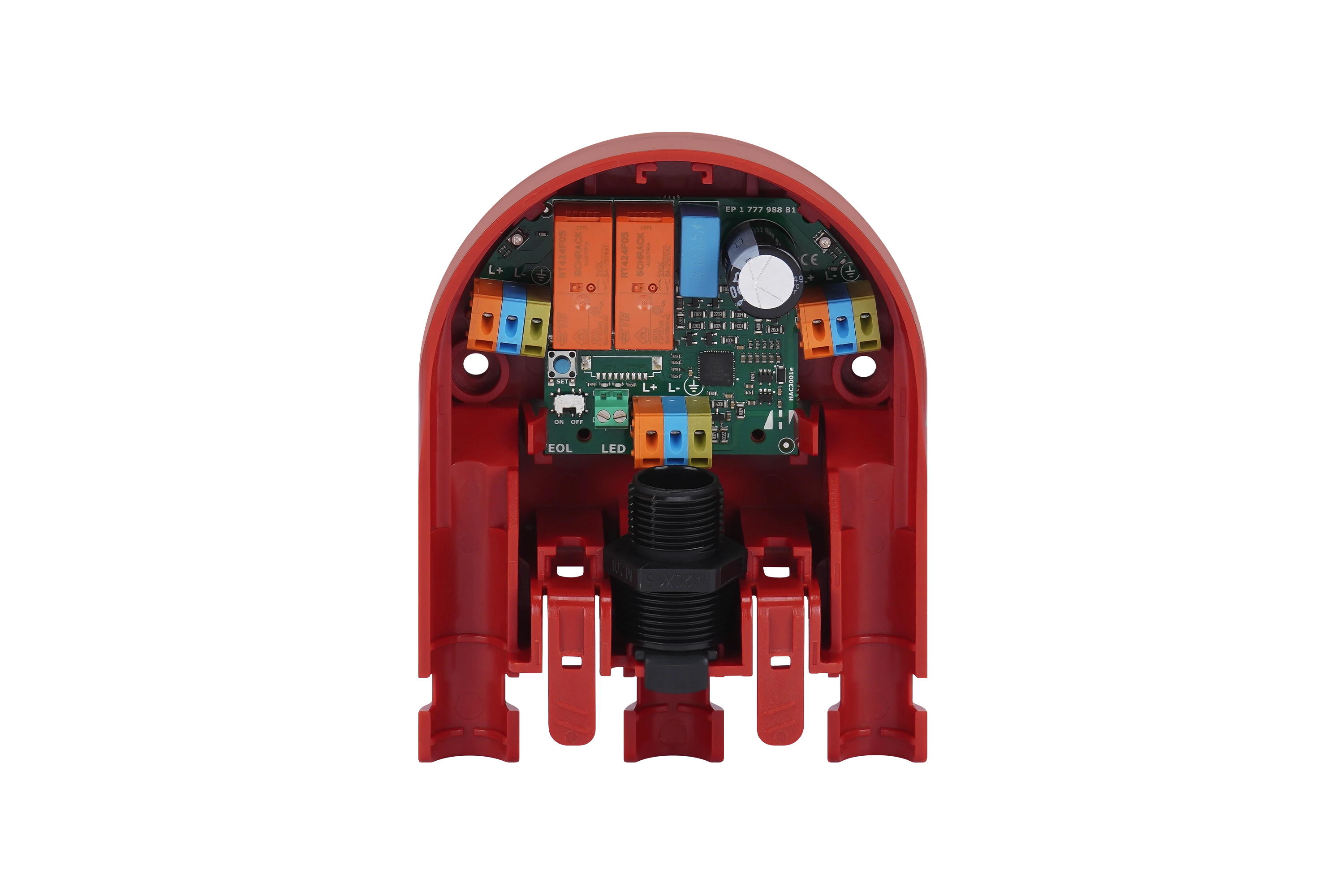

Изоляторы устанавливаются в разрывы кольцевой трансляционной линии, разделяя ее на участки с группами подключенных громкоговорителей. В случае возникновения неисправности на участке линии, изоляторы отключают подключенные между ними громкоговорители, сохраняя работоспособность остальной линии. Конструкцией изолятора предусмотрено подключение лучевой трансляционной линии (ответвления), контроль которой осуществляется по оконечному сопротивлению, подключенному в конце линии.

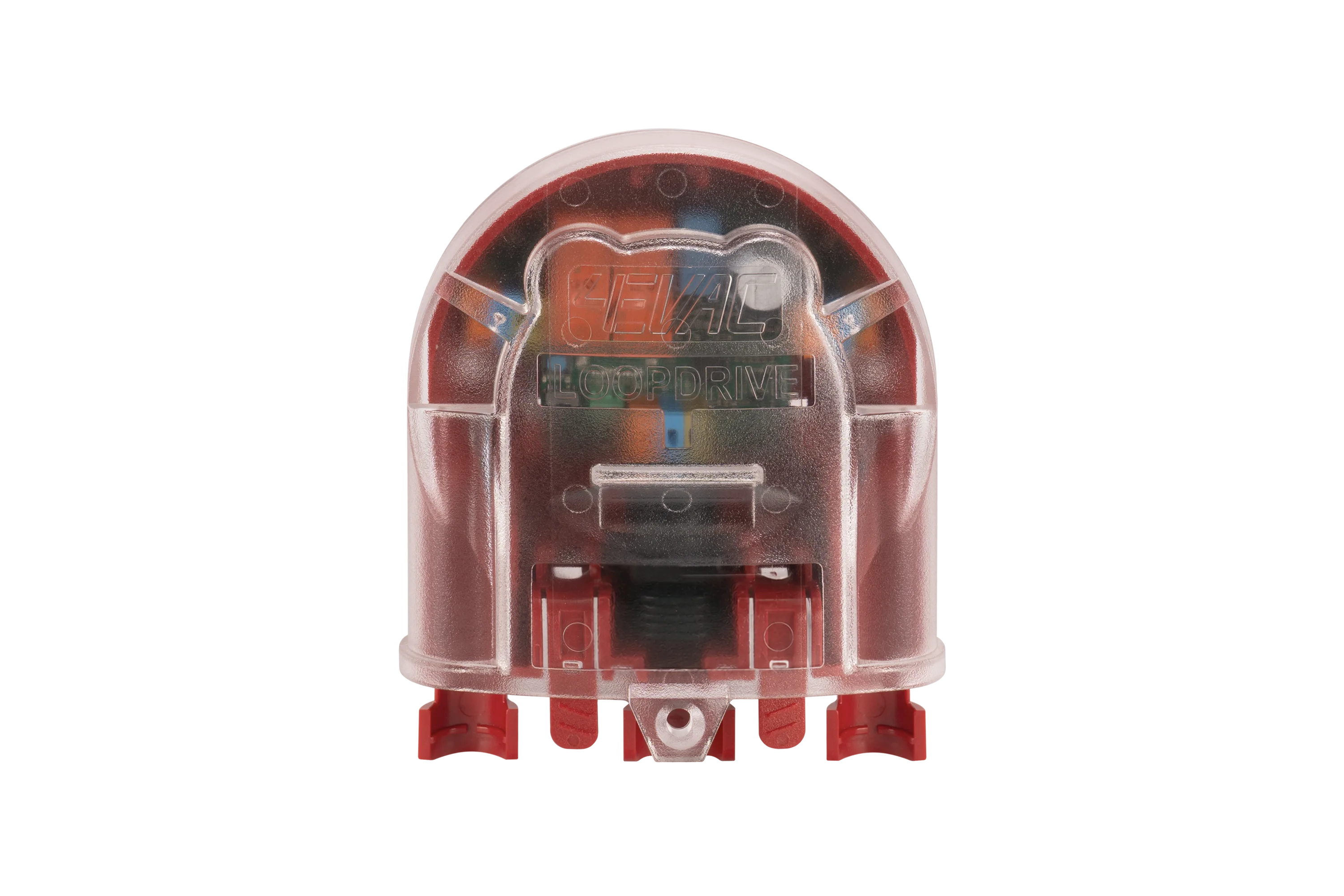

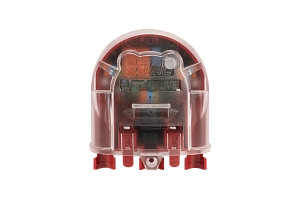

Изолятор FIM оснащен световой индикацией, по которой можно визуально определить состояние каждого подключенного участка кольцевой линии. Сброс неисправности может быть выполнен вручную, нажатием кнопки на изоляторе, либо удаленно в программном обеспечении, установленном на ПК.

Изолятор FIM предусматривает работу только с громкоговорителями, оснащенными разделительным конденсатором.

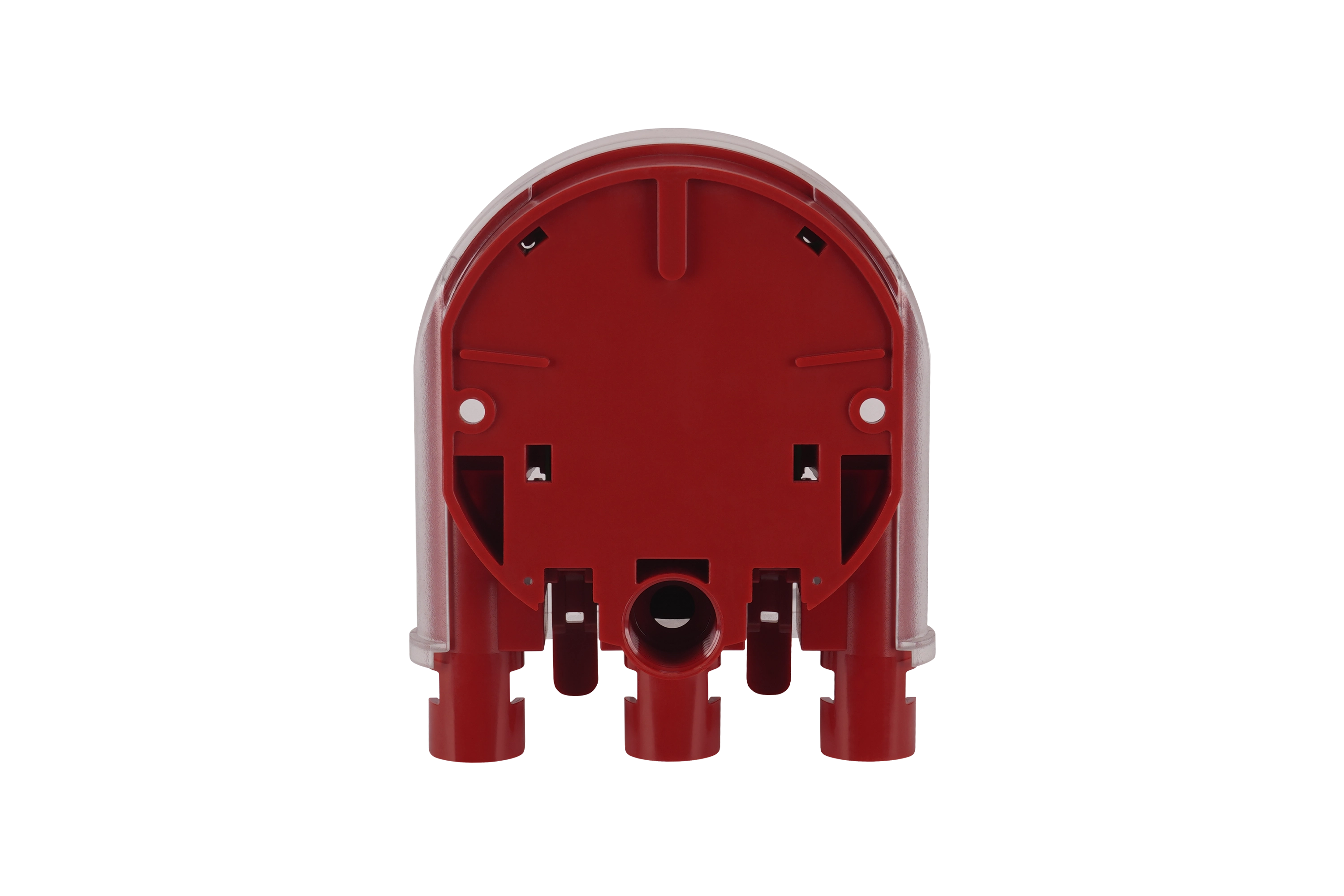

Конструкция корпуса изолятора предусматривает установку на поверхность. Отдельного источника питания для него не требуется.


Технические характеристики FIM

Диапазон частот (-3 дБ), Гц
40 ... 20000
Максимальная длина кольцевой линии, м
1000
Параметры подключения
2-проводное, сечением
проводов макс. 1,5 мм²
Суммарная мощность громкоговорителей в кольцевой линии, Вт
800
Максимальное количество изоляторов в кольцевой линии
200
Суммарная мощность громкоговорителей в лучевой линии, Вт
50
Параметры оконечного резистора лучевой линии
47 кОм 0,25 Вт
Напряжение питания
19 ... 30В постоянного тока
Потребляемая мощность, Вт
< 0,02
Степень защиты по IP
IP21
Масса оборудования нетто, кг
0,4
Габаритные размеры оборудования (ШхВхГ), мм
130x110x55
