LDB

Контроллер кольцевой линии

Применяется с изолятором
кольцевой линии FIM

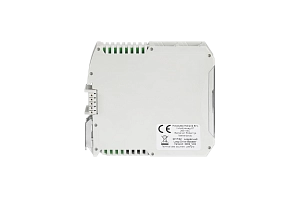

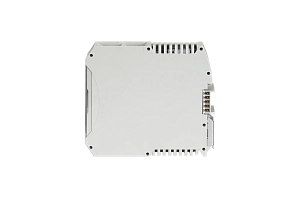

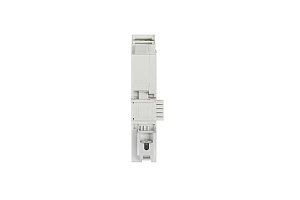

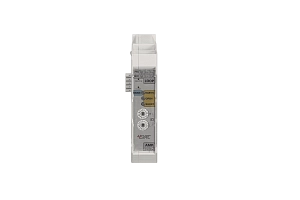

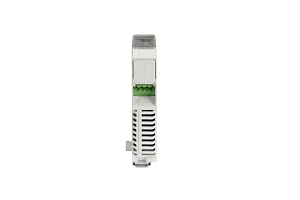

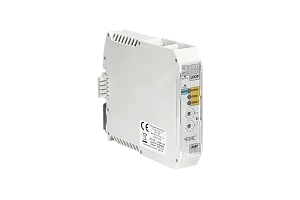

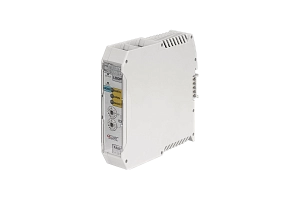

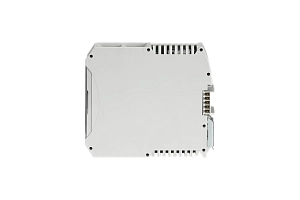

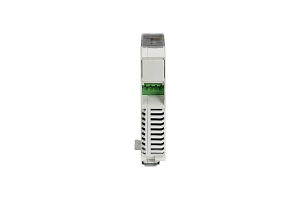

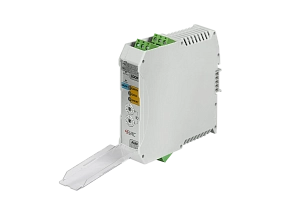

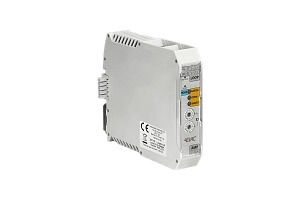

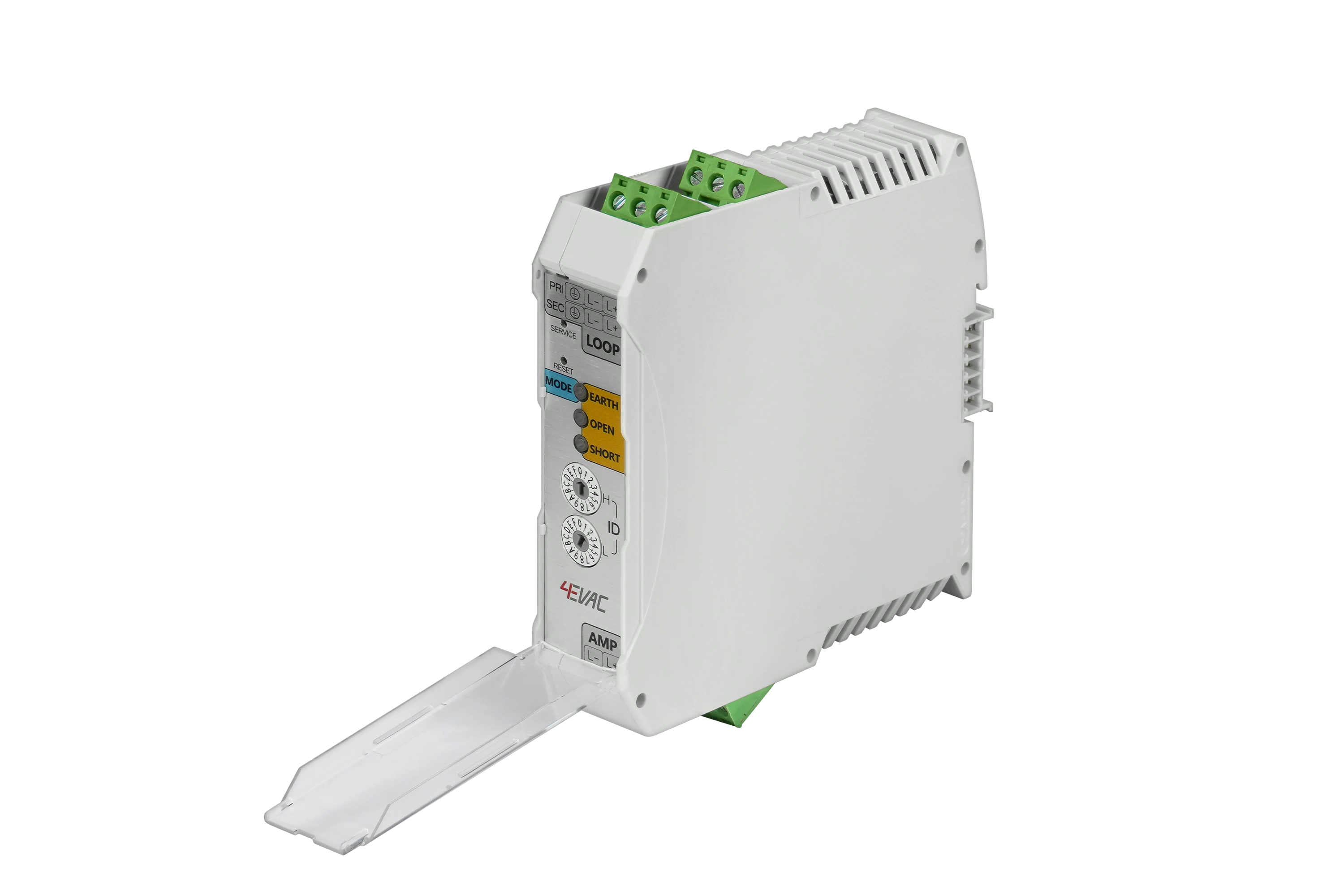

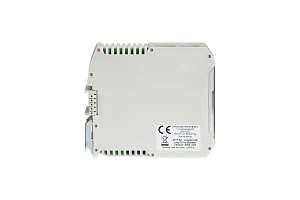

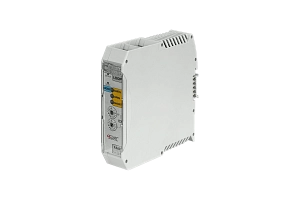

Контроллер кольцевой линии LDB

Контроллер кольцевой линии LDB предназначен для работы в составе системы оповещения и управления эвакуацией компании Inter-M, основным назначением которого является контроль кольцевой трансляционной линии. Контроллер определяет короткое замыкание и обрыв в линии, а также замыкание на землю. В случае короткого замыкания контроллер с помощью изоляторов FIM локализует неисправный участок трансляционной линии, при этом сохраняя работоспособность остальной трансляционной линии.

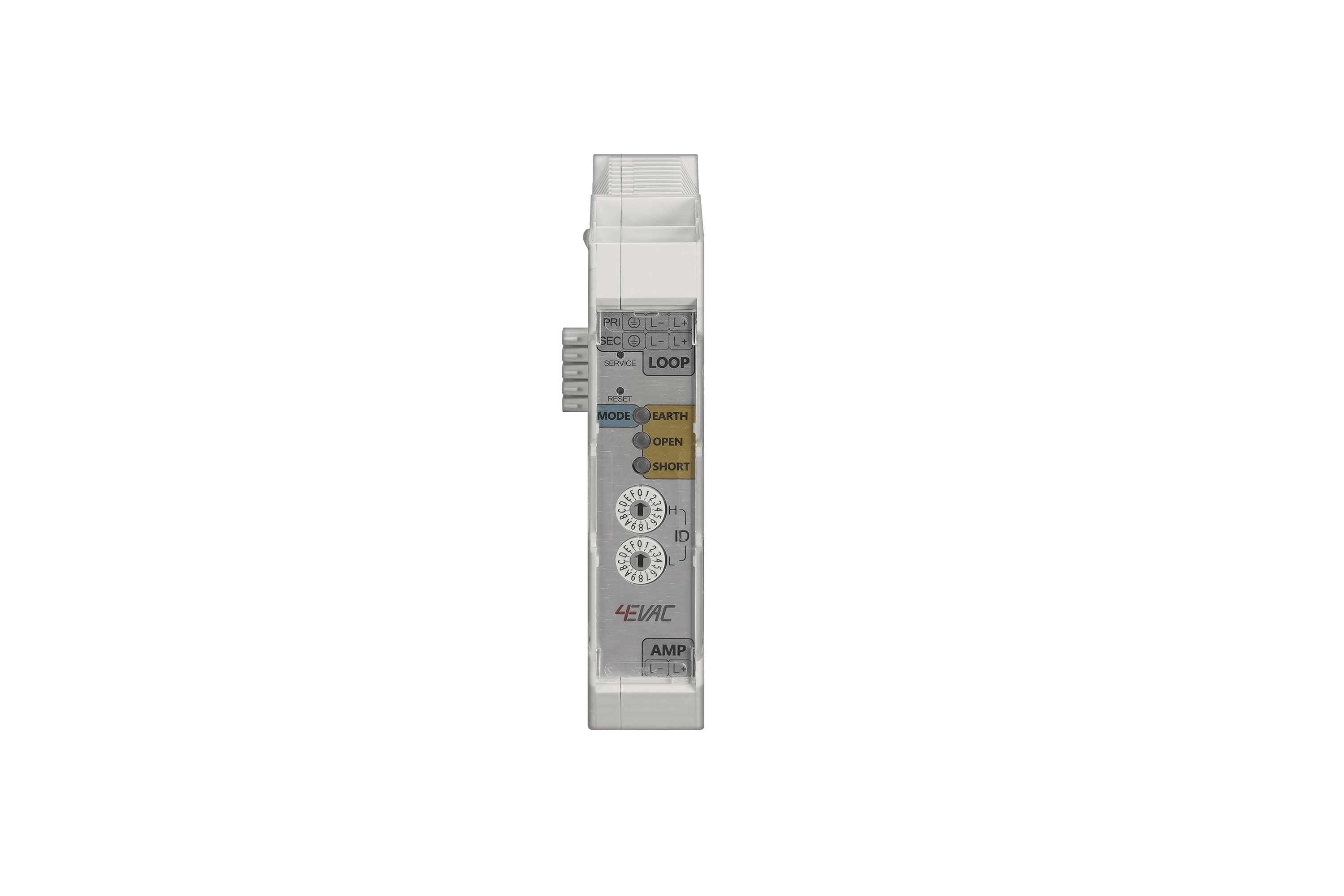

Для индикации о неисправности в кольцевой линии на контроллере предусмотрена световая и звуковая индикация, кроме этого для получения общего сигнала о неисправности предусмотрен выход типа 'сухой контакт'.

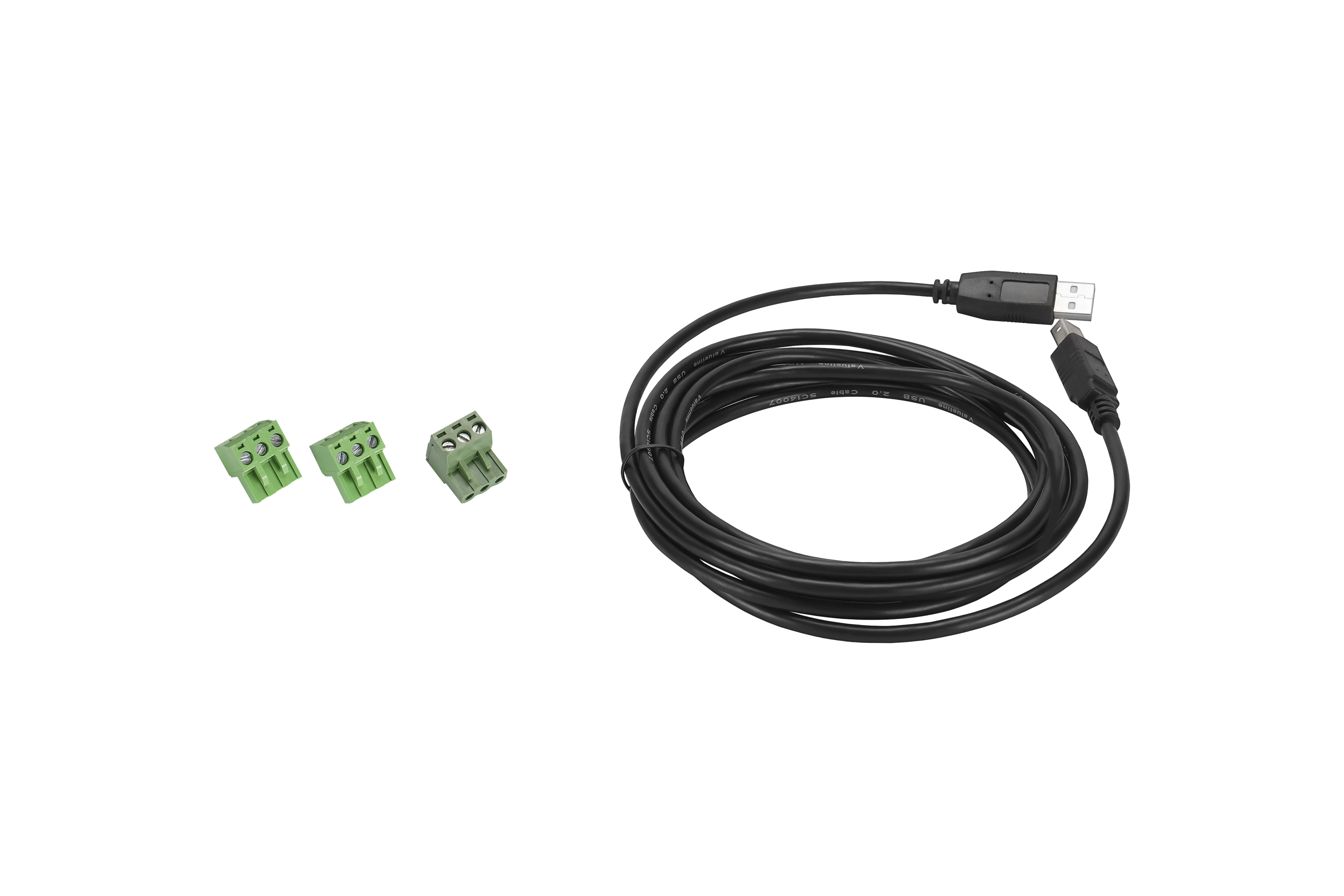

Мониторинг состояния изоляторов FIM и контроллеров LDB возможен с помощью ПК. Программное обеспечение позволяет контролировать до 256 контроллеров LDB, подключенных в единую линию интерфейса RS-485, с помощью преобразователя USB-RS485. К каждому контроллеру LDB может быть подключено до 200 изоляторов FIM.

Контроллер LDB предусматривает работу только с громкоговорителями, оснащенными разделительным конденсатором. Максимальная суммарная мощность громкоговорителей, подключаемых к трансляционной линии одного контроллера, составляет 800 Вт.

Конструкция контроллера LDB предусматривает крепление на DIN-рейку. Питание контроллера осуществляется от внешнего источника питания 24В, например, от блока контроля и распределения питания PD-6359.


Технические характеристики LDB

Диапазон частот (-3 дБ), Гц
40 ... 20000
Максимальная длина кольцевой линии, м
1000
Параметры подключения
2-проводное, сечением
проводов макс. 1,5 мм²
Суммарная мощность громкоговорителей в кольцевой линии, Вт
800
Максимальное количество изоляторов в кольцевой линии
200
Напряжение питания
18-36 В постоянного тока
Потребляемая мощность, Вт
2,4
Степень защиты по IP
IP30
Масса оборудования нетто, кг
0,4
Габаритные размеры оборудования (ШхВхГ), мм
115x18x99
