DPX-600S

Цифровой трансляционный усилитель мощности

Количество каналов 1
Номинальная мощность на канал, Вт 600

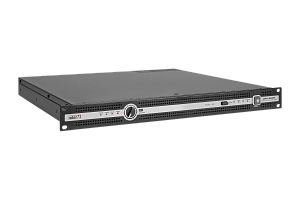

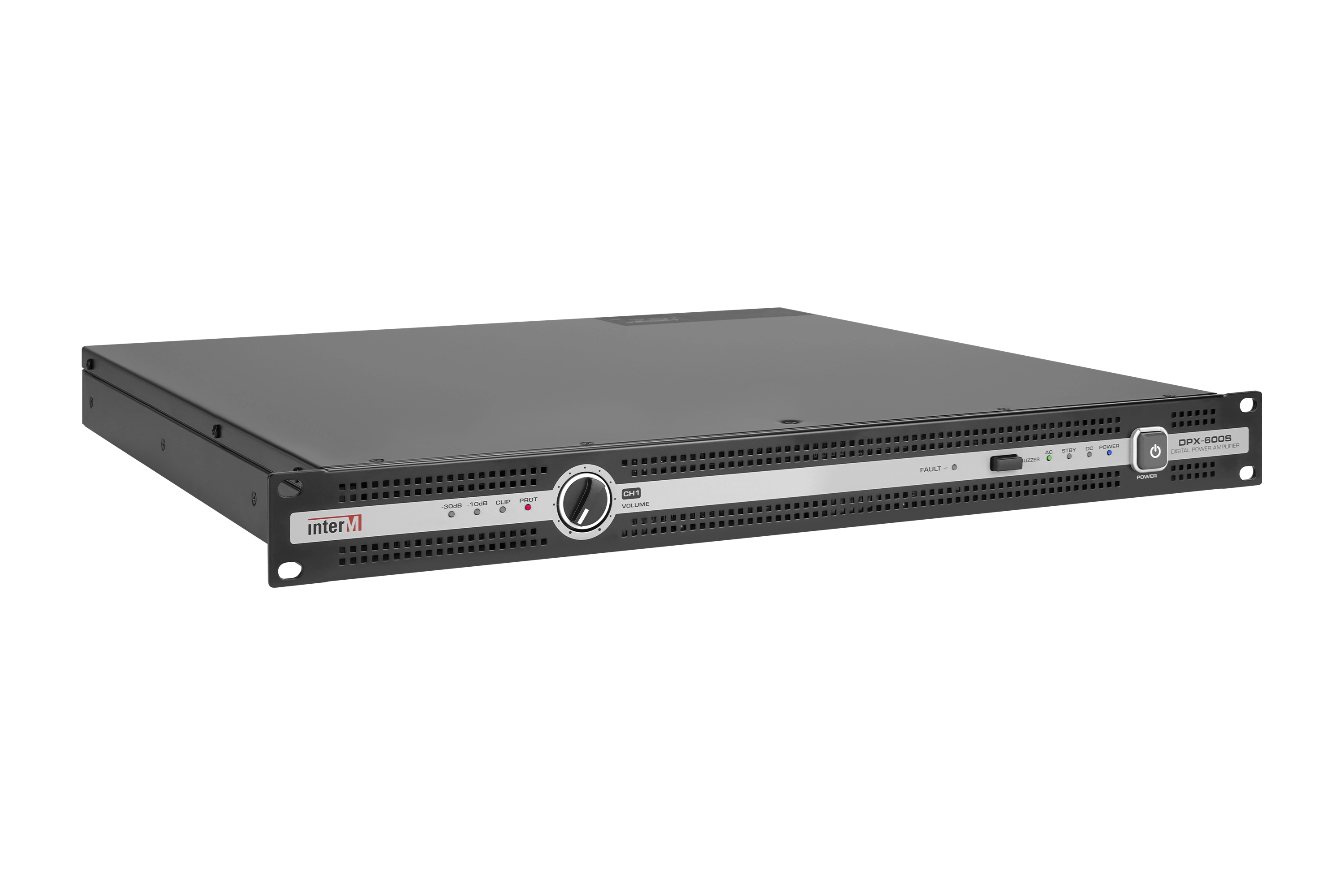

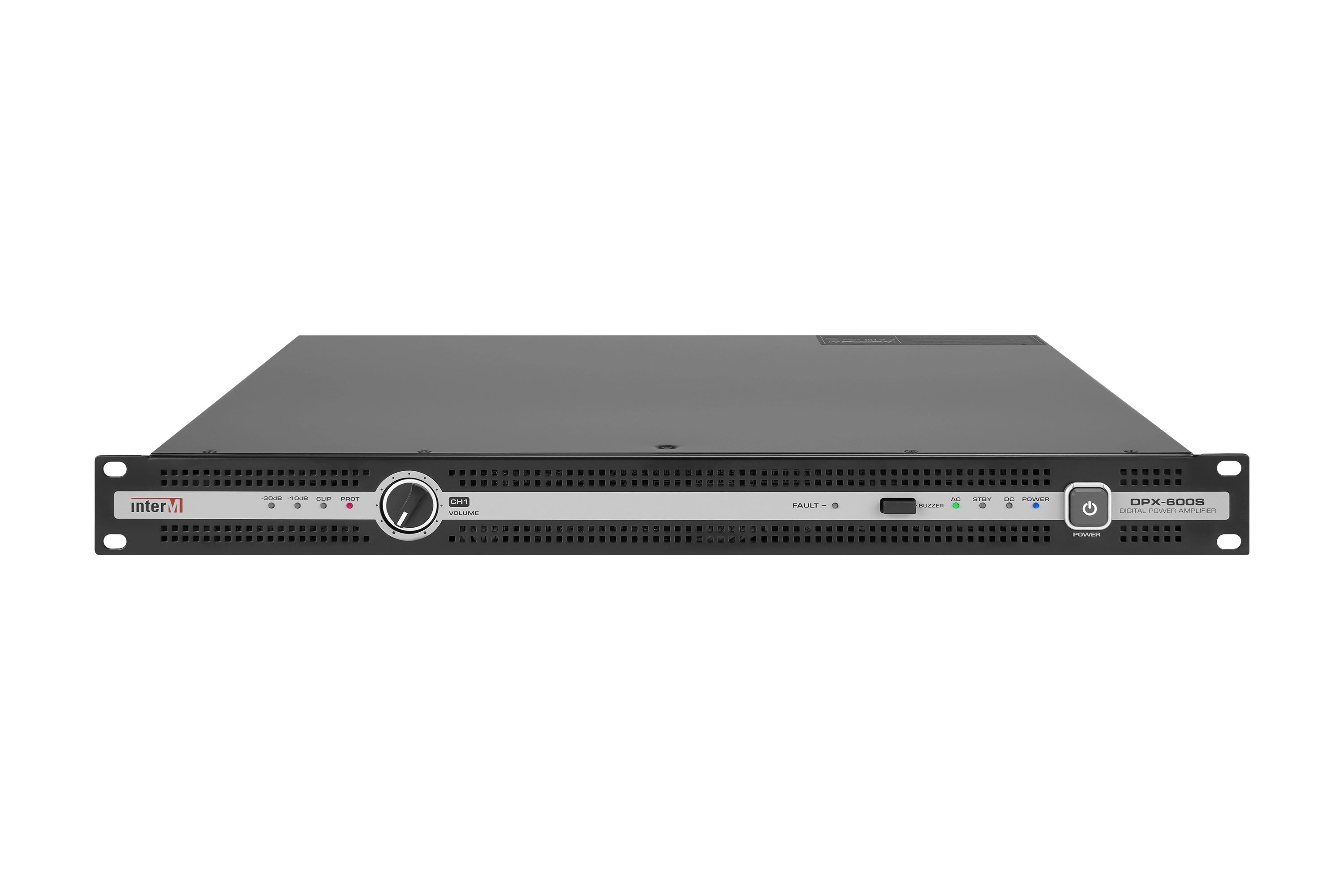

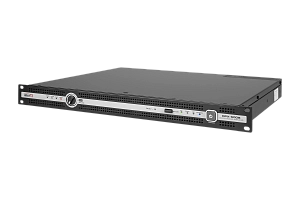

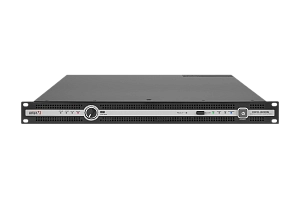

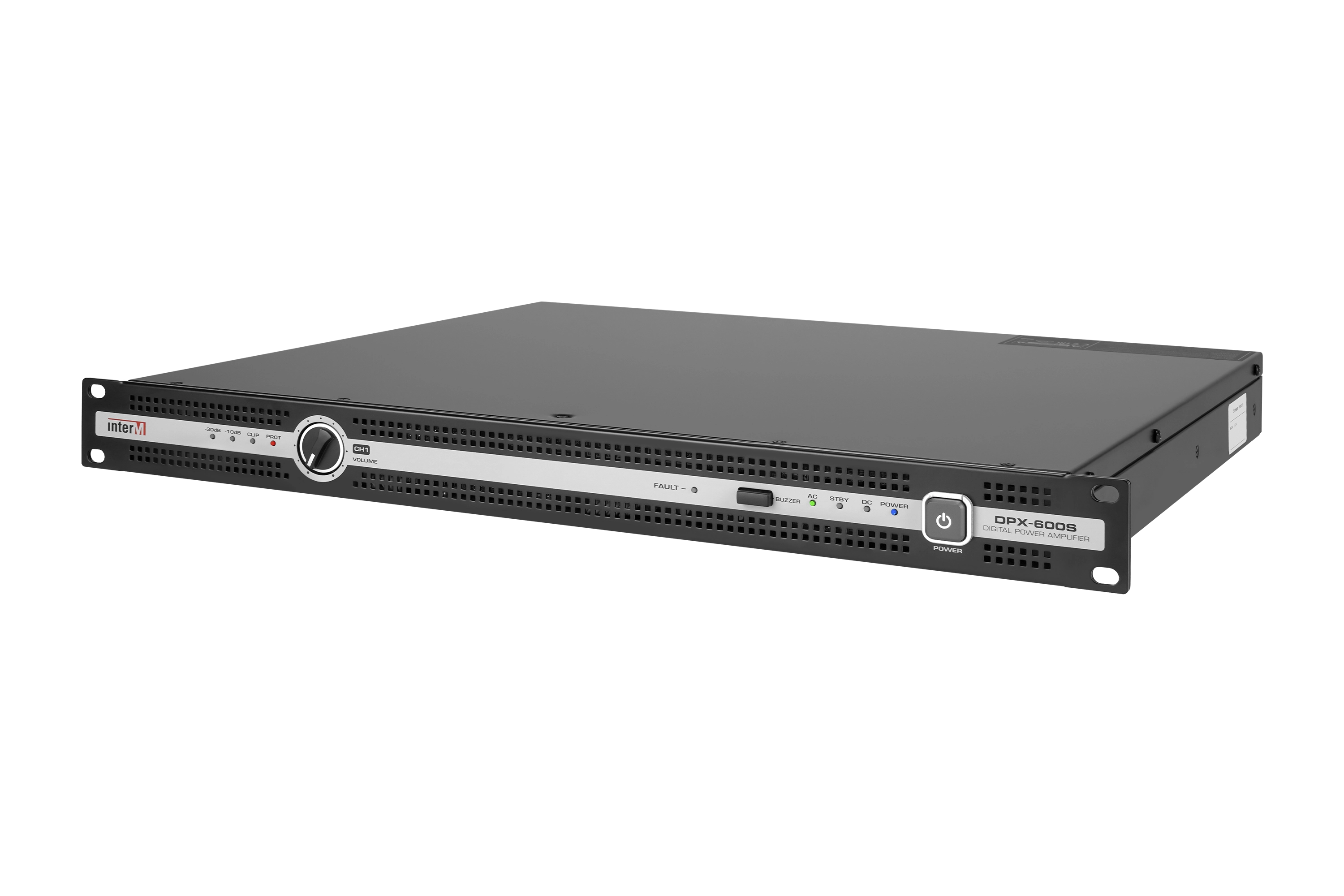

Цифровой трансляционный усилитель мощности DPX-600S

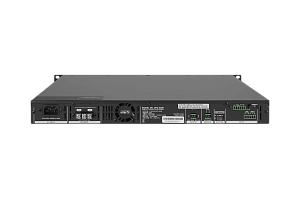

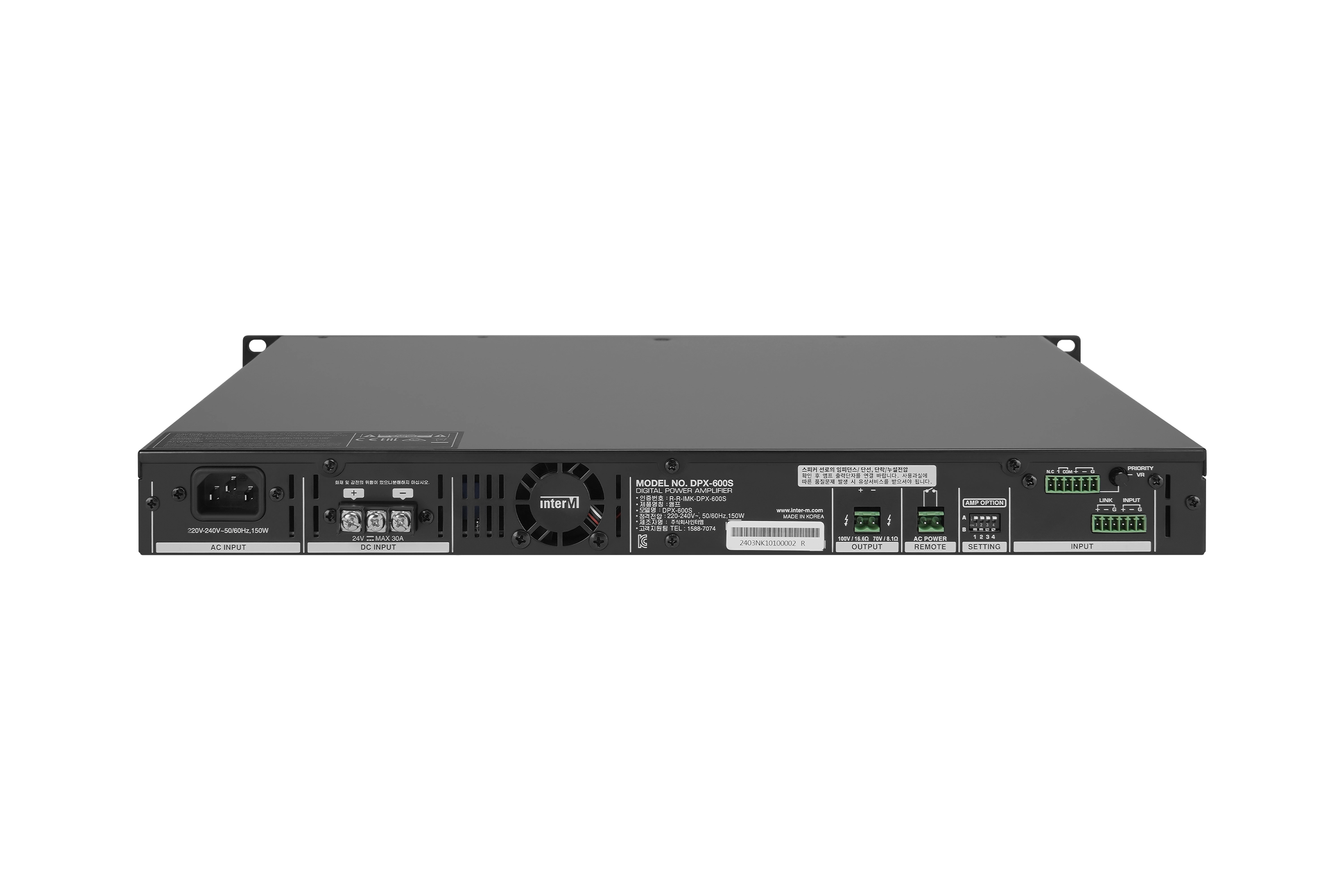

Серия DPX — современное поколение высококачественных цифровых трансляционных усилителей мощности Интер-М, оснащенных системой диагностики усилителя и его выходов на основе микроконтроллера ARM Cortex-M3. Разветвленная система датчиков состояния по цифровой шине I2C в режиме реального времени обменивается информацией с микроконтроллером, обеспечивая надежную работу усилителя. Мощная цифровая начинка DPX-600S управляется через простой интерфейс на основе DIP-переключателей на задней панели. Световая многофункциональная система индикации отображает текущее состояние усилителя, статусы подключений основного и резервного питания, уровень звукового сигнала на входе, выдает информацию о причинах срабатывания защиты. Световая индикация срабатывания защиты усилителя дублируется отключаемой звуковой сигнализацией.

DPX-600S — одноканальный усилитель номинальной мощностью 600 Вт. Поддерживает питание от двух источников: сети переменного тока напряжением 220 В и источника постоянного тока напряжением 24 В. Наличие основного и приоритетного входов делает усилитель универсальным для использования в системах оповещения, музыкальной трансляции и громкоговорящей связи.

Функциональные возможности

Цифровой усилитель D-класса

Выходные каскады усилителя мощности работают в импульсном режиме, что позволяет достичь высокого коэффициента полезного действия, обеспечить высокую надежность при низкой рабочей температуре, небольших габаритах и массе блока

Дополнительный приоритетный вход

Линейный вход с управляющими «сухими» контактами для включения приоритетного сигнала

Светодиодная индикация и звуковая сигнализация

Информируют о состоянии и режиме работы усилителя. В случае возникновения проблемы дополнительно подается отключаемый звуковой сигнал

Комплексная защита усилителя

Предусматривает эффективную защиту от превышения входного напряжения, перегрузки по выходу, короткого замыкания на линии, превышения допустимой рабочей температуры

Дистанционное включение питания

Обеспечивается замыканием клемм REMOTE POWER

Резервирование питания

Предусмотрена возможность подключения резервного источника питания напряжением 24 В

Технические характеристики DPX-600S

Тип усилителя
Цифровой (D-класс)
Каналов усиления
1
Номинальная выходная мощность на канал, Вт
600
Количество основных входов
1 LINE (балансный)
Количество приоритетных входов
1 LINE (балансный)
Управление приоритетными входами
«сухие контакты»
Диапазон частот (±3 дБ), Гц
50...20 000
Отношение сигнал / шум, дБ
> 95
Коэффициент нелинейных искажений, %
< 1
Входная чувствительность, В / кОм
1 / 20
Параметры трансформаторного выхода усилителя (выходное напряжение / минимальное сопротивление нагрузки), В/Ом
100 / 33,3
70 / 16,3
Напряжение питания
230В 50Гц
или 24В постоянного тока
Потребляемая мощность в дежурном режиме (230В), Вт
20,8
Максимальная потребляемая мощность (230В), Вт
690
Потребляемая мощность в дежурном режиме (24В), Вт
20,7
Максимальная потребляемая мощность (24В), Вт
758
Потребляемая мощность, при 1/8 номинальной выходной мощности, Вт
150
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест
1U
Масса оборудования нетто, кг
7,3
Габаритные размеры оборудования (ШхВхГ), мм
482х44х420
Масса оборудования с упаковкой, кг
10,2
Габаритные размеры упаковки (Ш×В×Г), мм
620х193х610
