SC-05EM

Блок автоматического оповещения и контроля трансляционных линий

Зон трансляции 5
Напряжение питания 24 В

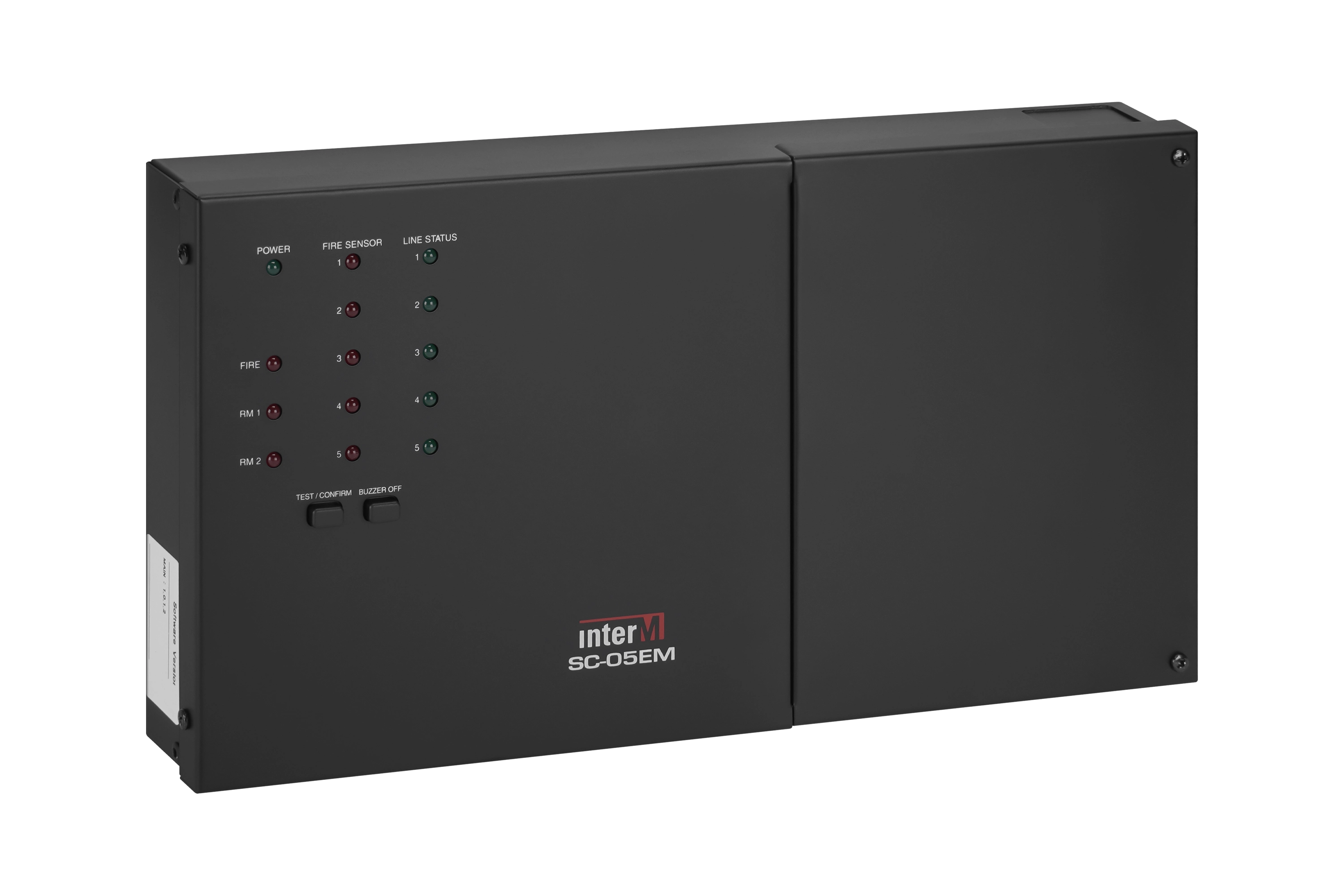

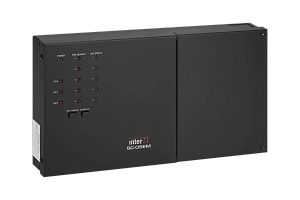

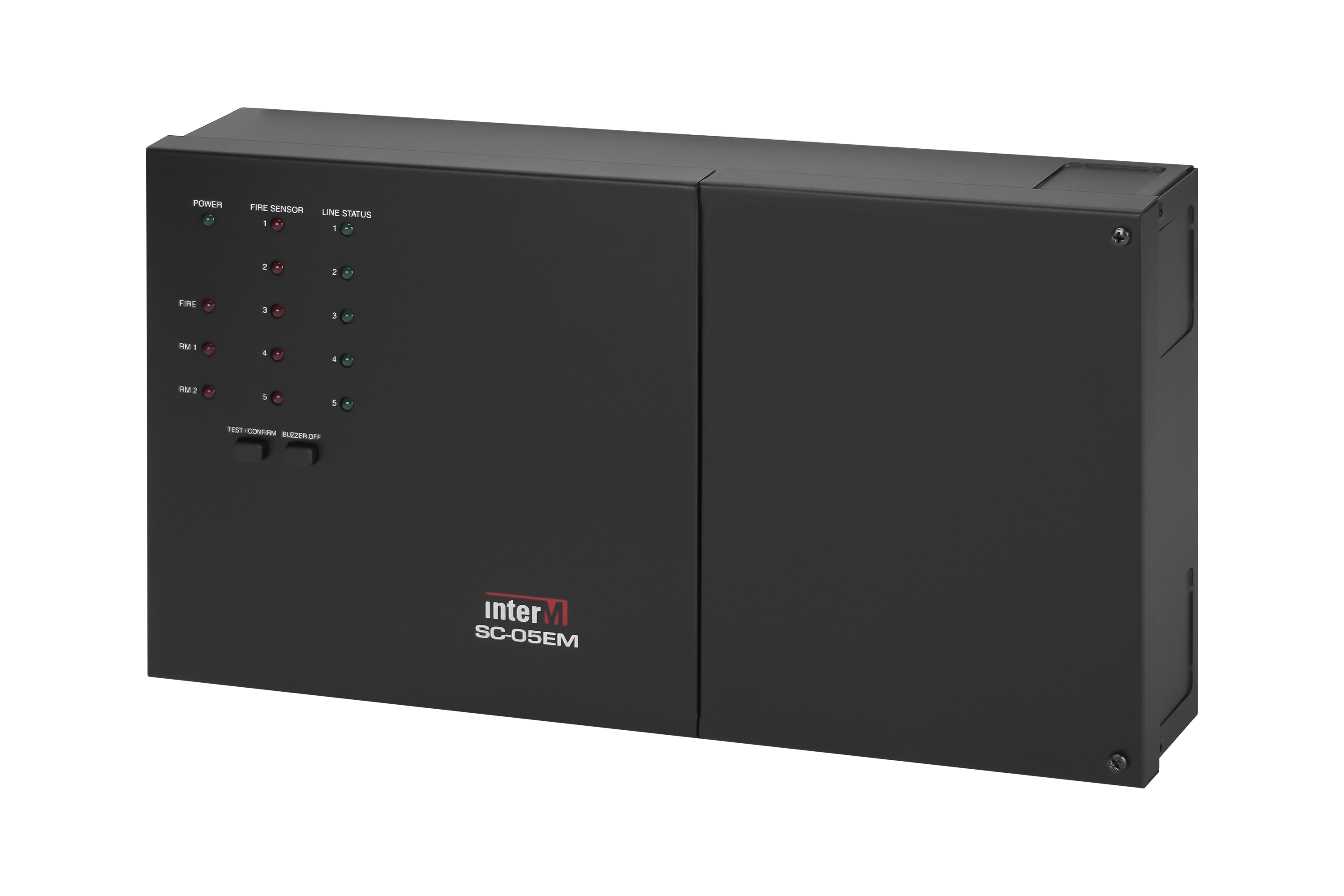

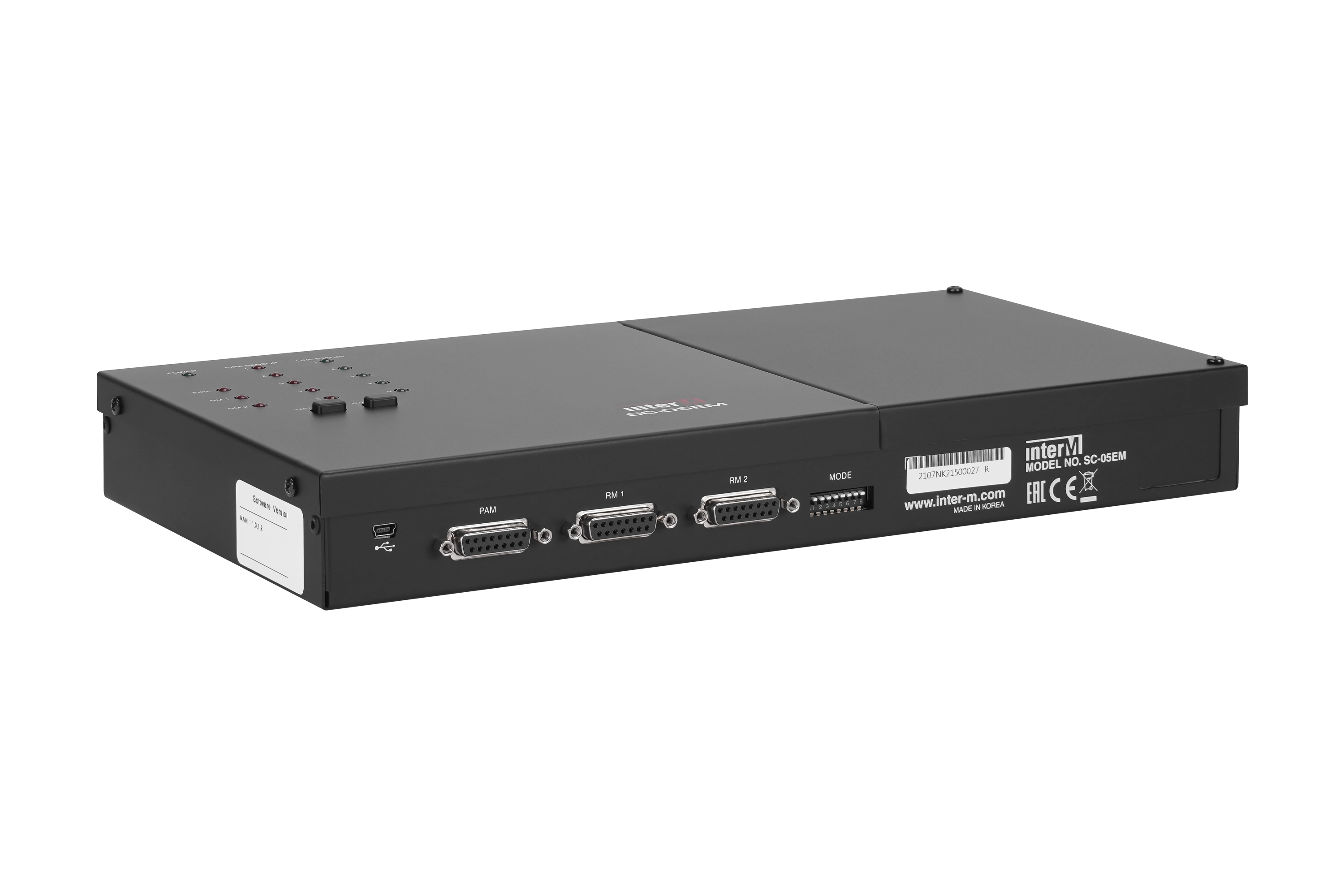

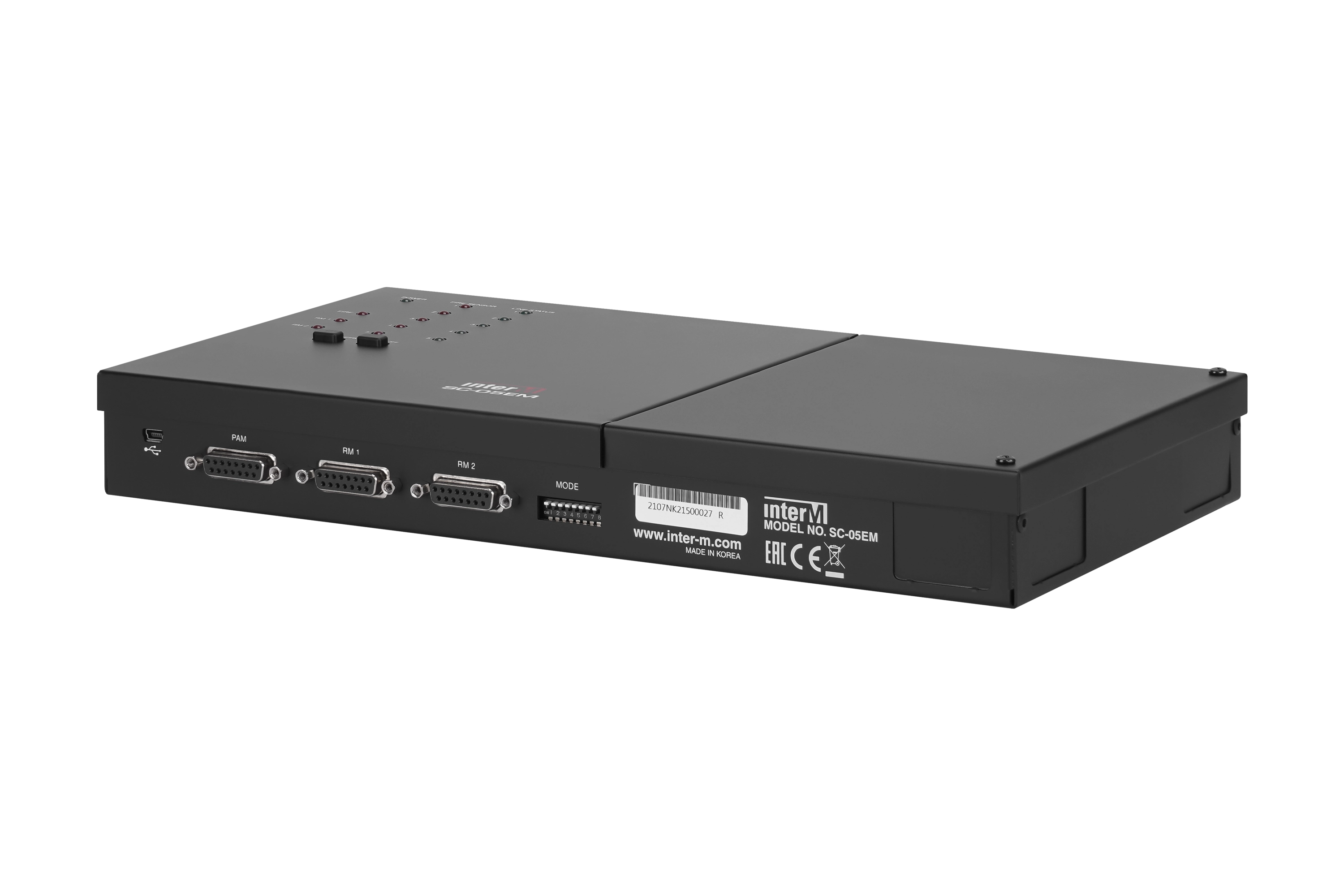

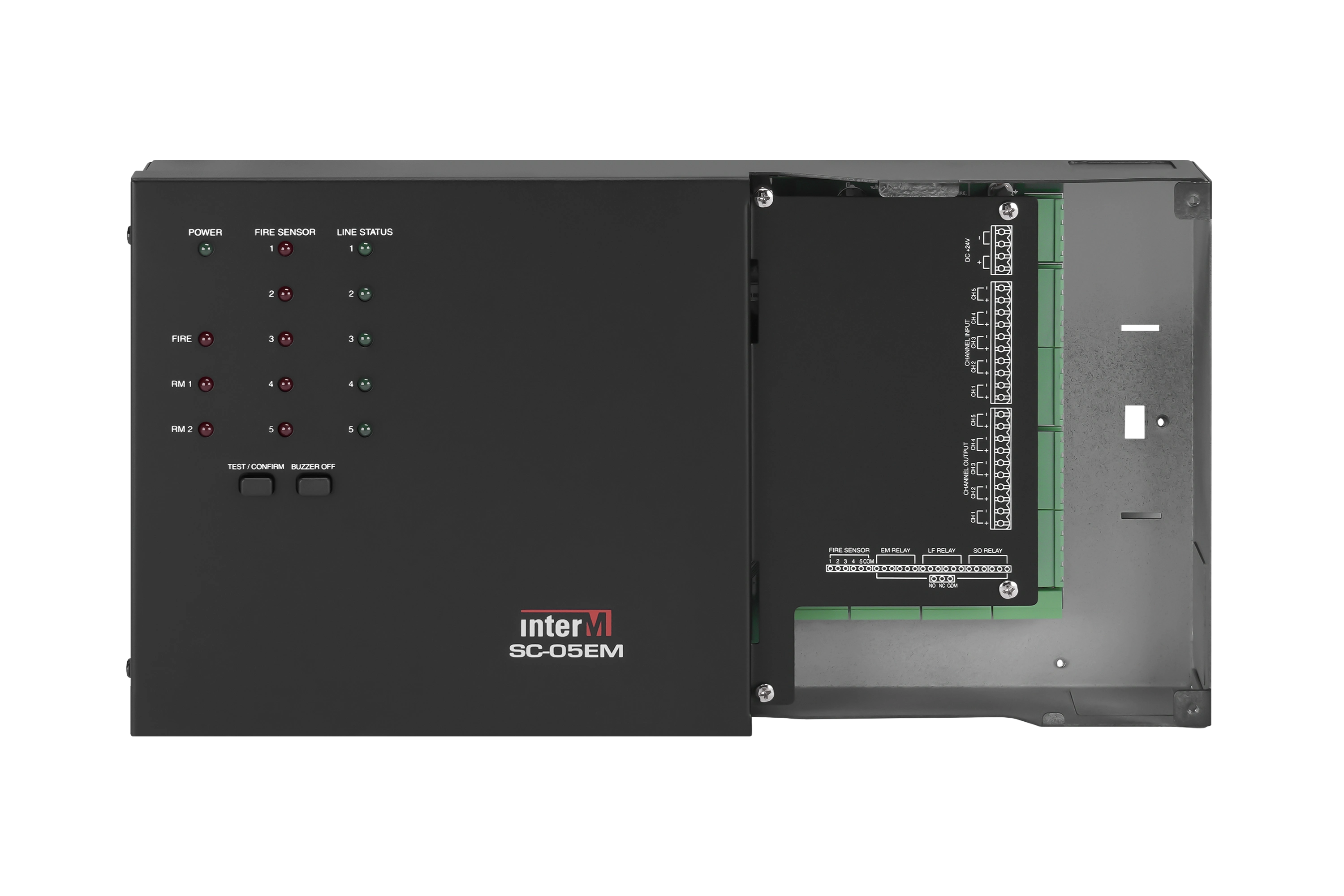

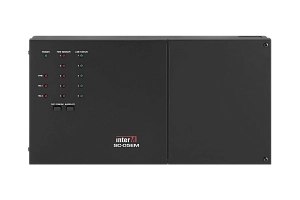

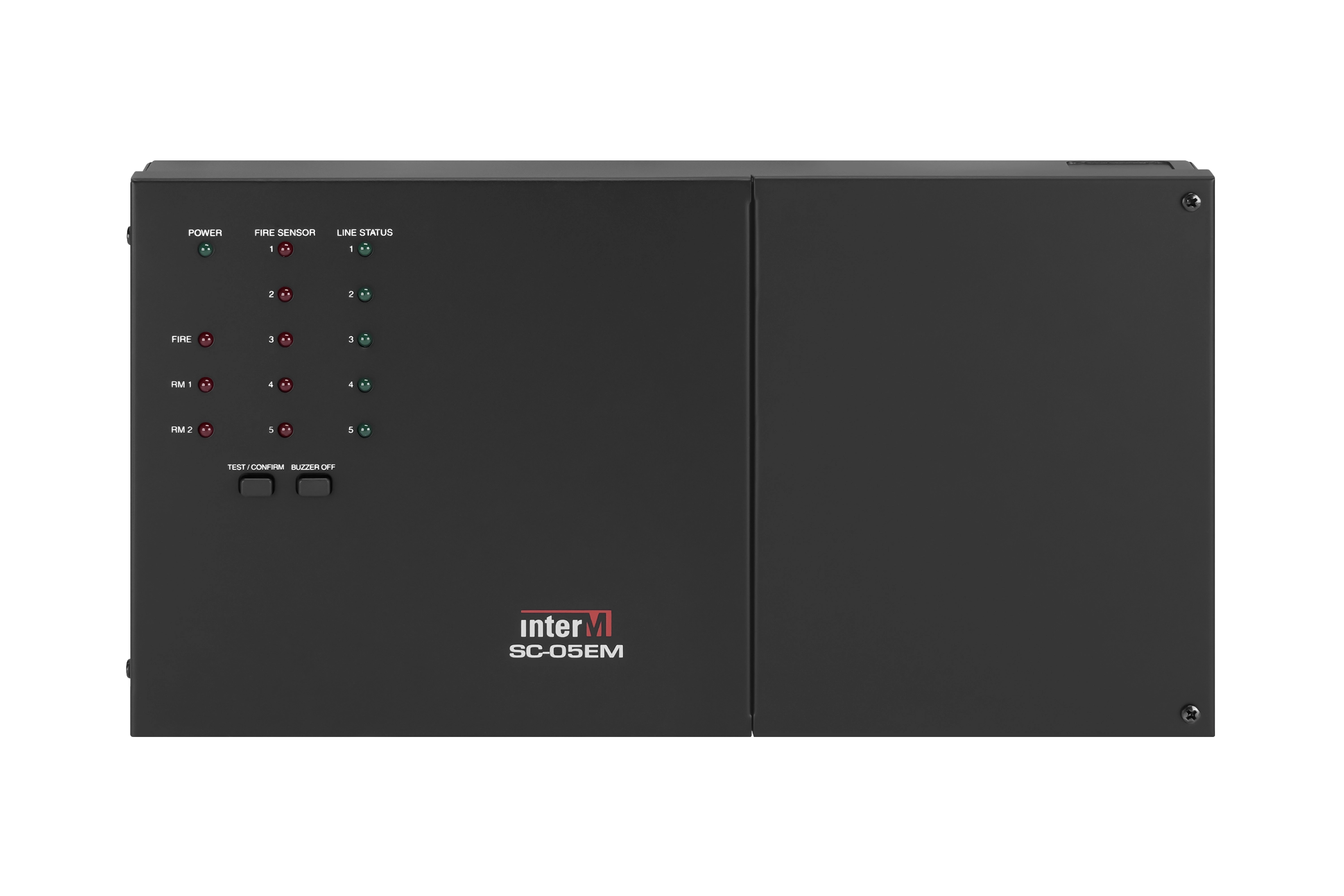

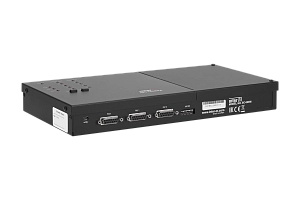

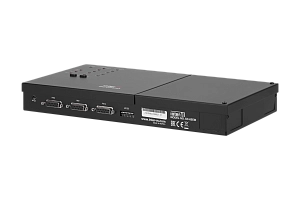

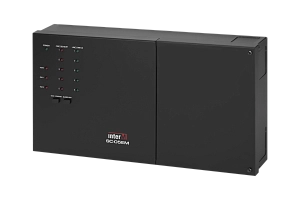

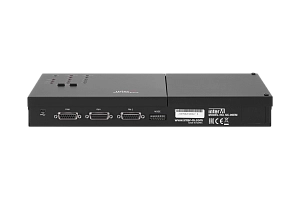

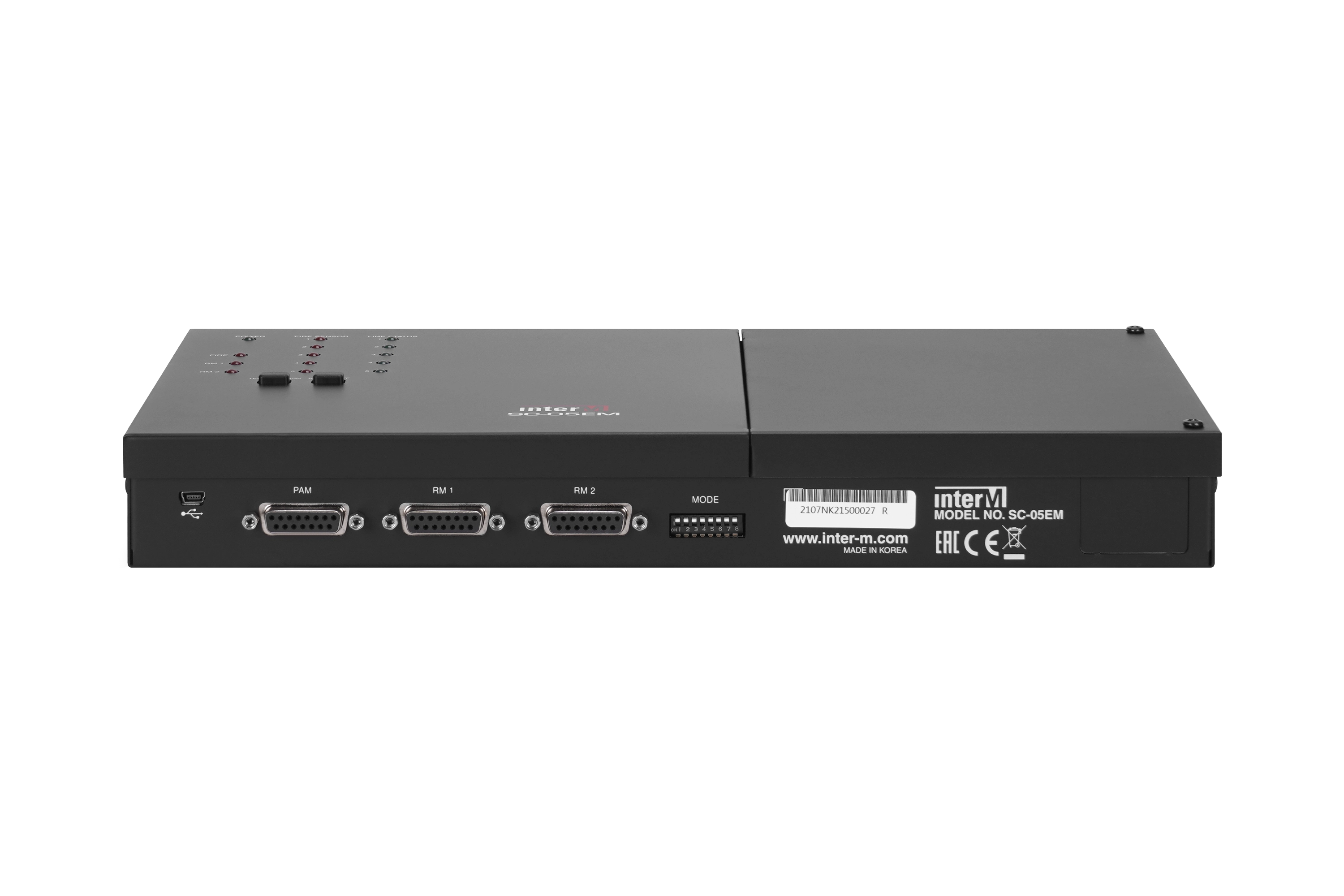

Блок автоматического оповещения и контроля трансляционных линий SC-05EM

Блок SC-05EM предназначен для организации систем автоматического оповещения совместно с трансляционными усилителями мощности и выполняет функции контроллера системы, маршрутизатора тревожного оповещения, источника сообщений, а также обеспечивает реализацию громкоговорящей связи и контроль целостности трансляционных линий. Блок можно применять для организации системы оповещения школы, небольшого торгового центра и других помещений, небольшой и средней площади.

SC-05EM может использоваться совместно с трансляционными усилителями любого типа - с многозонными или однозонными настольными микшер-усилителями, с одноканальными или многоканальными усилителями стоечного исполнения.

Контроль целостности линий осуществляется методом периодического измерения импеданса линий и сравнения текущих значений с начальными, полученными при первичном конфигурировании системы. Отклонение сопротивления линии от начального значения более чем на 20%, а также короткое замыкание или обрыв линии, сигнализируется на блоке SC-05EM c помощью светодиодных индикаторов и сопровождается непрерывным звуковым сигналом.

В памяти встроенного голосового модуля содержится до шести различных тревожных сообщений, которые могут воспроизводиться при срабатывании пожарной сигнализации. Сообщения транслируются в систему согласно предварительно выбранному сценарию.

Для организации громкоговорящей связи предусмотрена возможность подключения двух микрофонных панелей RM-05A. Первая микрофонная панель работает в приоритете над второй, а при дополнительном включении приоритета над тревожным оповещением - используется для ручного управления эвакуацией.

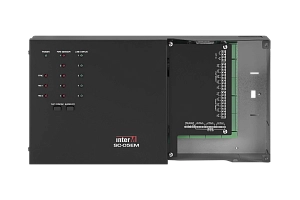

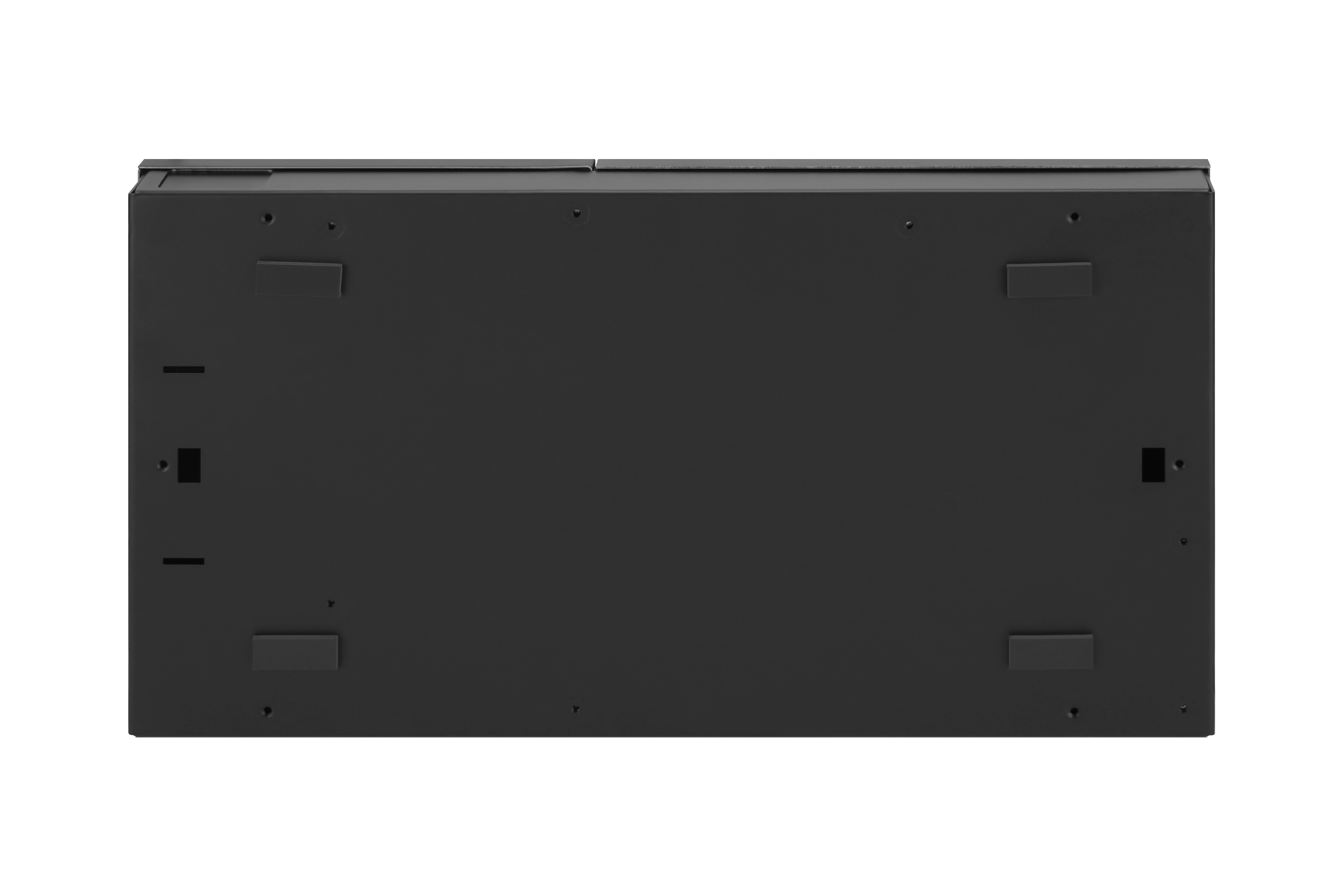

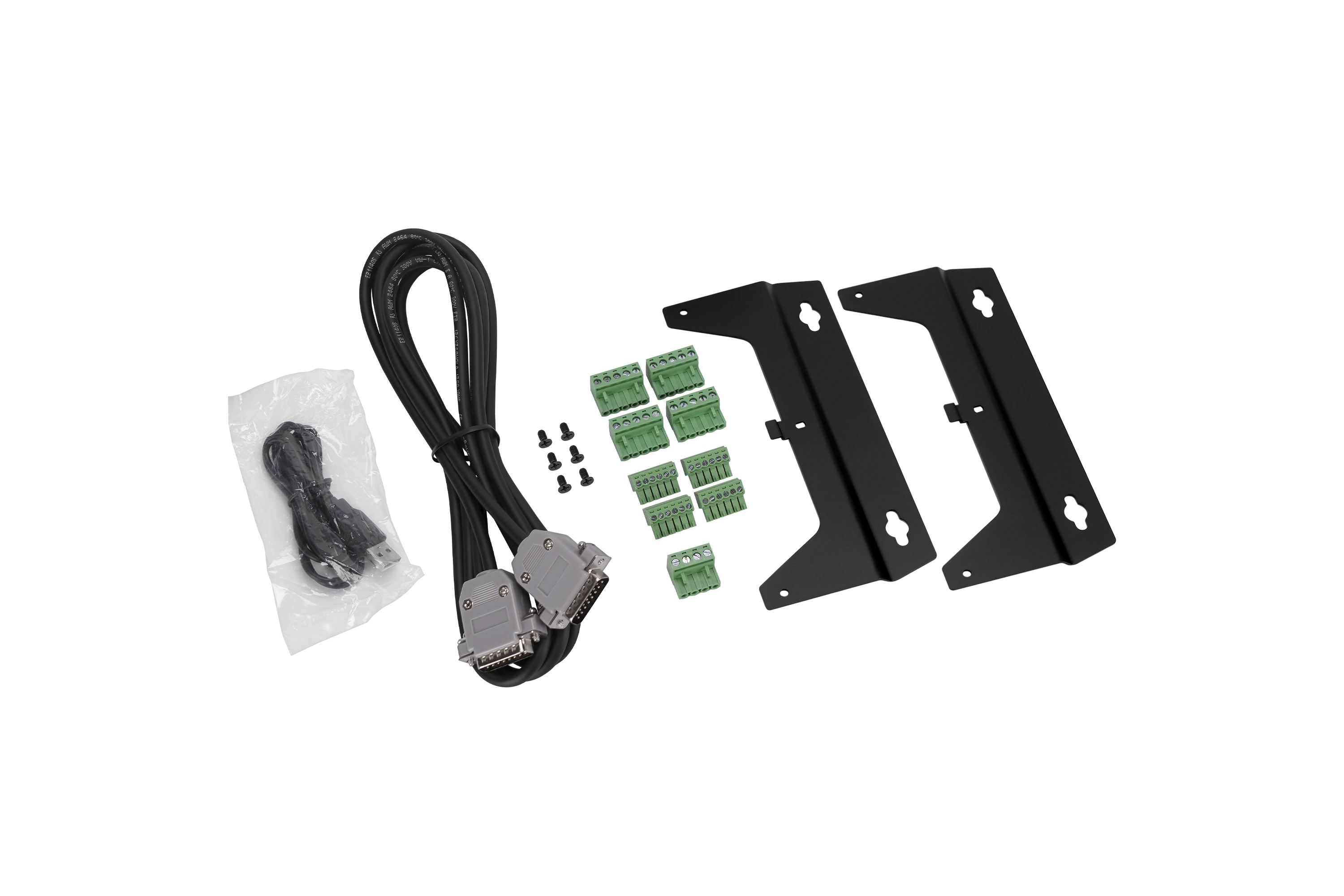

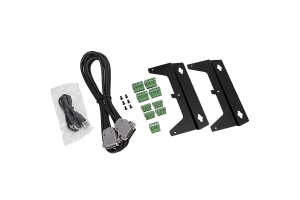

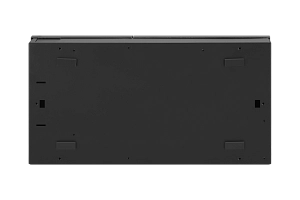

Блок SC-05EM выполнен в корпусе для навесного монтажа. Крепежные кронштейны могут быть сняты при настольном использовании блока. Для работы устройства необходимо обеспечить питание напряжением 24 В постоянного тока, например от микшер-усилителя серии PAM/PCT или от отдельного блока питания типа PD-6359.

Функциональные возможности

5 зон оповещения


Встроенный релейный модуль используется для распределения аудиосигнала 100-вольтного уровня по 5 зонам оповещения

8 cценариев эвакуации


Тревожные сообщения хранятся в памяти устройства и могут быть записаны с помощью компьютера

Контроль целостности линий


Контроль трансляционных линий на обрыв, короткое замыкание и изменение сопротивления

Подключение пожарной сигнализации


"Сухие контакты" от прибора ОПС подключаются через 5-контактный разъем, замыкание контактов автоматически запускает оповещение

Подключение до
2 микрофонных панелей RM-05A


Одна из панелей может иметь наивысший приоритет для оперативного управления эвакуацией

Индикация режима работы и состояния линий


Осуществляется светодиодными индикаторами, неисправность трансляционных линий дополнительно сопровождается звуковым сигналом

Сопряжение с системой ГО и ЧС


Возможность подключения сигналов от городской или региональной системы оповещения ГО и ЧС с приоритетом над фоновым вещанием

Энергонезависимая память


Хранит установленные режимы эвакуации и измеренные значения сопротивления линий при пропадании питания

Дополнительные сухие контакты


Выходы реле для включения внешних исполнительных устройств при срабатывании ОПС и обнаружении повреждения трансляционных линий

Резервирование питания


Предусмотрена возможность подключения резервного источника питания напряжением 24 В

Технические характеристики SC-05EM

Количество сценариев оповещения
8
Количество тревожных сообщений
6
Количество контролируемых линий
5
Интервал проверки трансляционных линий, минут
5 ... 180
Диапазон измеряемых сопротивлений, Ом
20 ... 3000
Интерфейс подключения к ПК
USB
Напряжение питания
24В постоянного тока
Потребляемая мощность в дежурном режиме (24В), Вт
4,8
Максимальная потребляемая мощность (24В), Вт
13,2
Диапазон рабочих температур, °С
-10...+40
Масса оборудования нетто, кг
2,2
Габаритные размеры оборудования (ШхВхГ), мм
343х184х49
Масса оборудования с упаковкой, кг
3,06
Габаритные размеры упаковки (Ш×В×Г), мм
550х110х290
Развернуть все
Задать вопрос

Связанное оборудование

  • img_Микрофонная панель RM-05A

    Микрофонная панель

    Селектор зон оповещения 5 зон

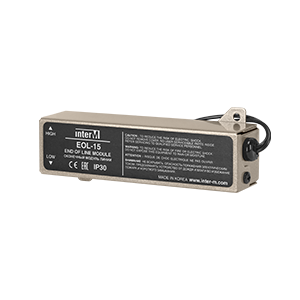

  • img_Оконечный модуль контроля трансляционных линий EOL-15
