PM-260

Цифровой микшер-усилитель

Зон трансляции 5
Номинальная выходная мощность, Вт 600

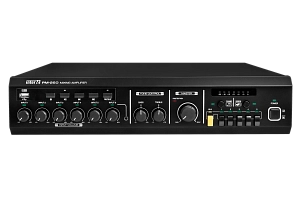

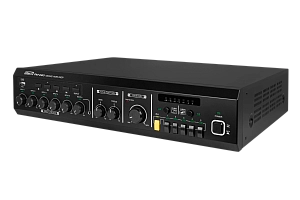

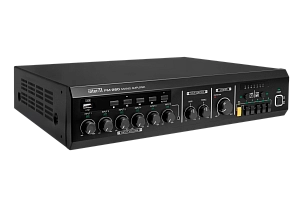

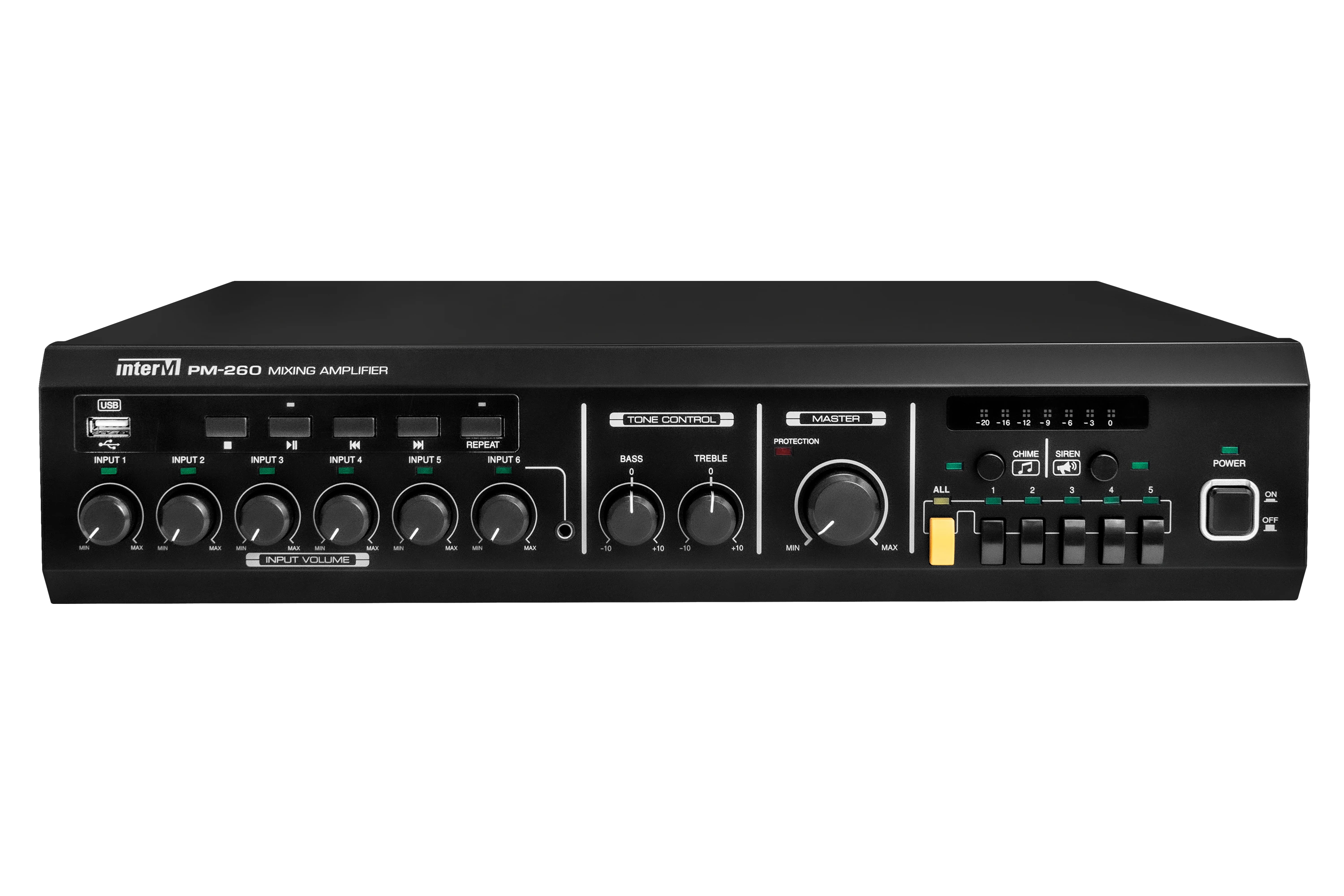

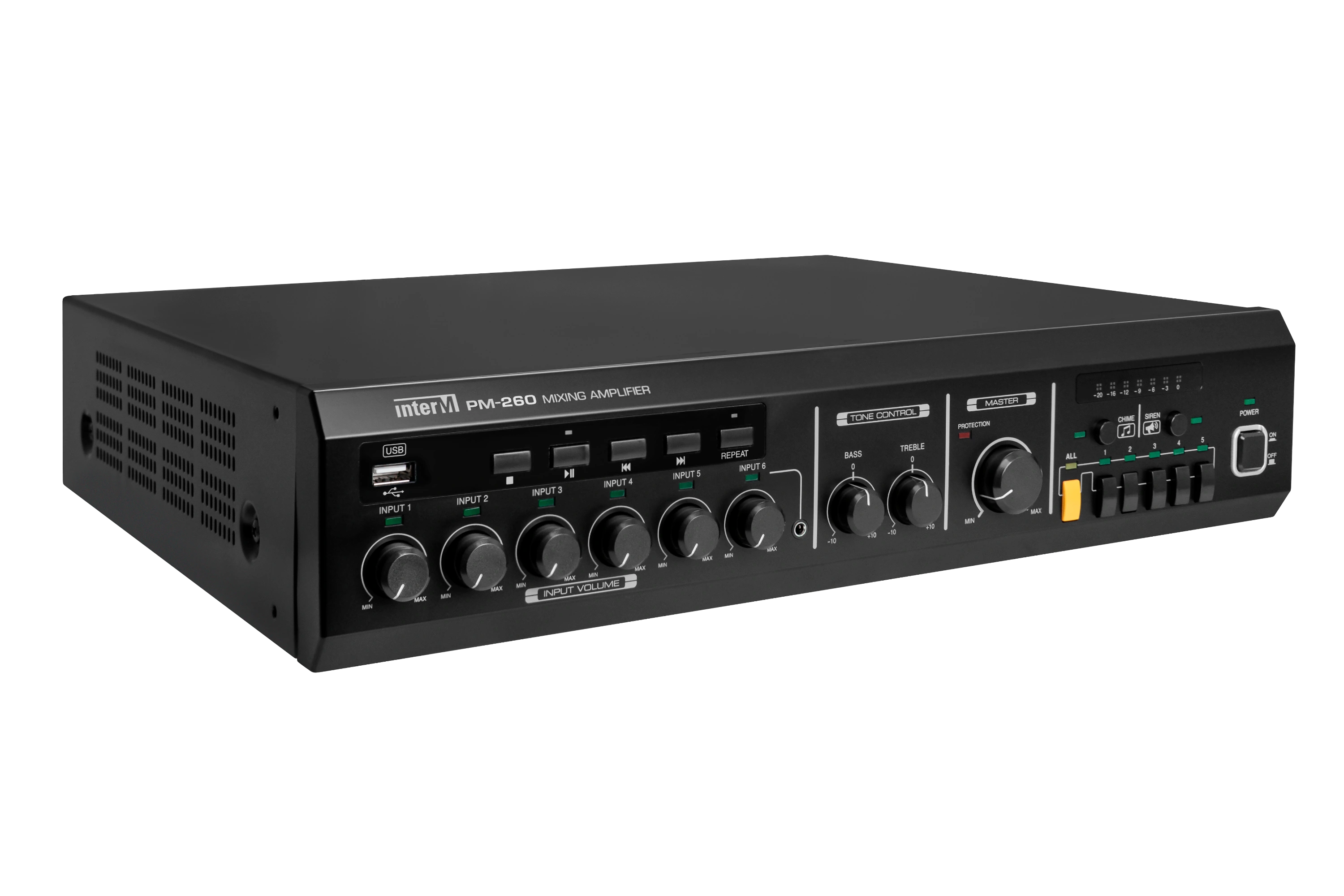

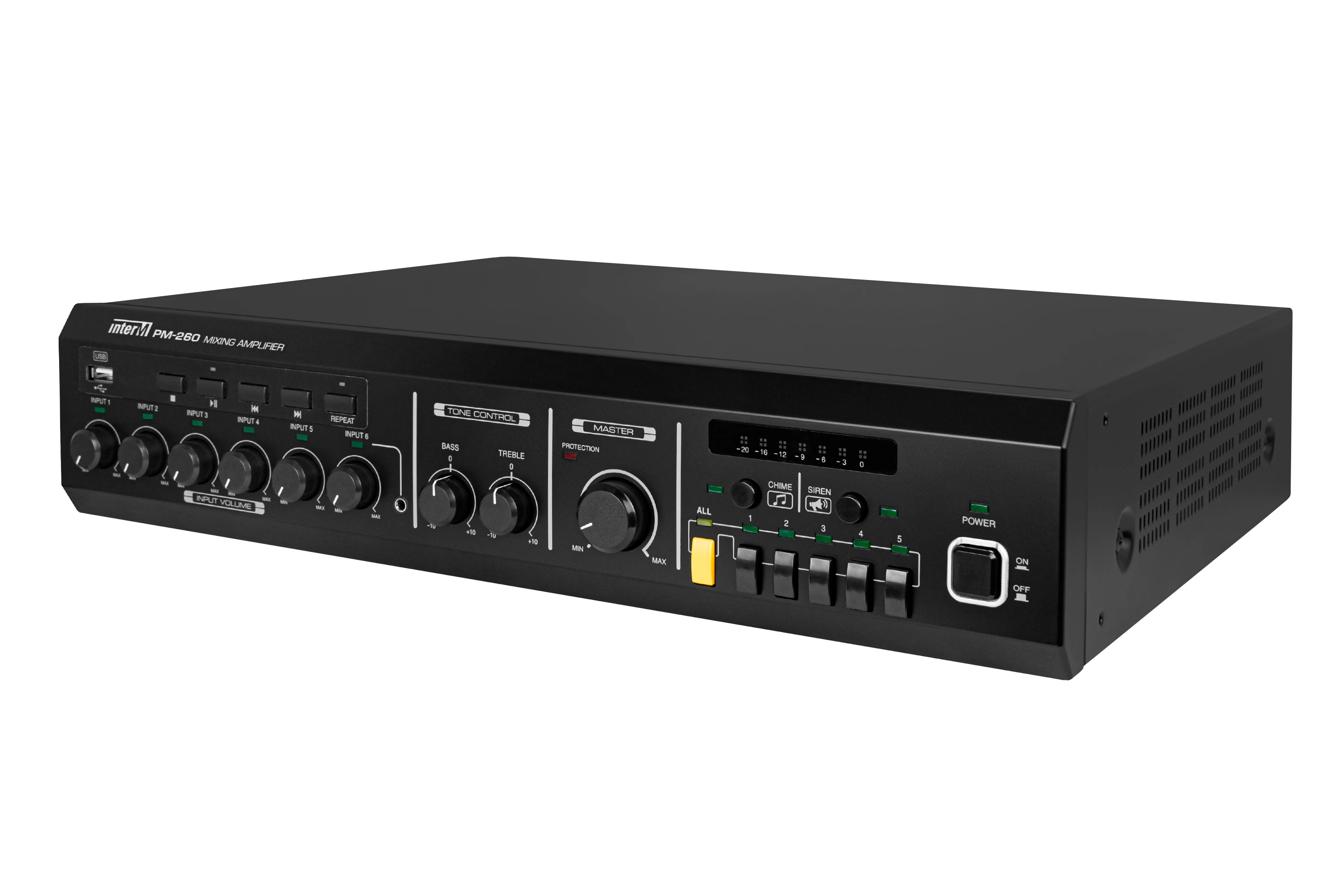

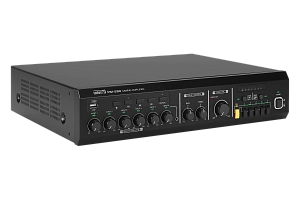

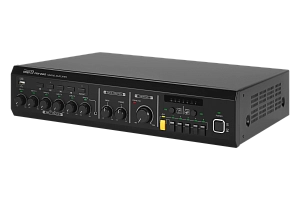

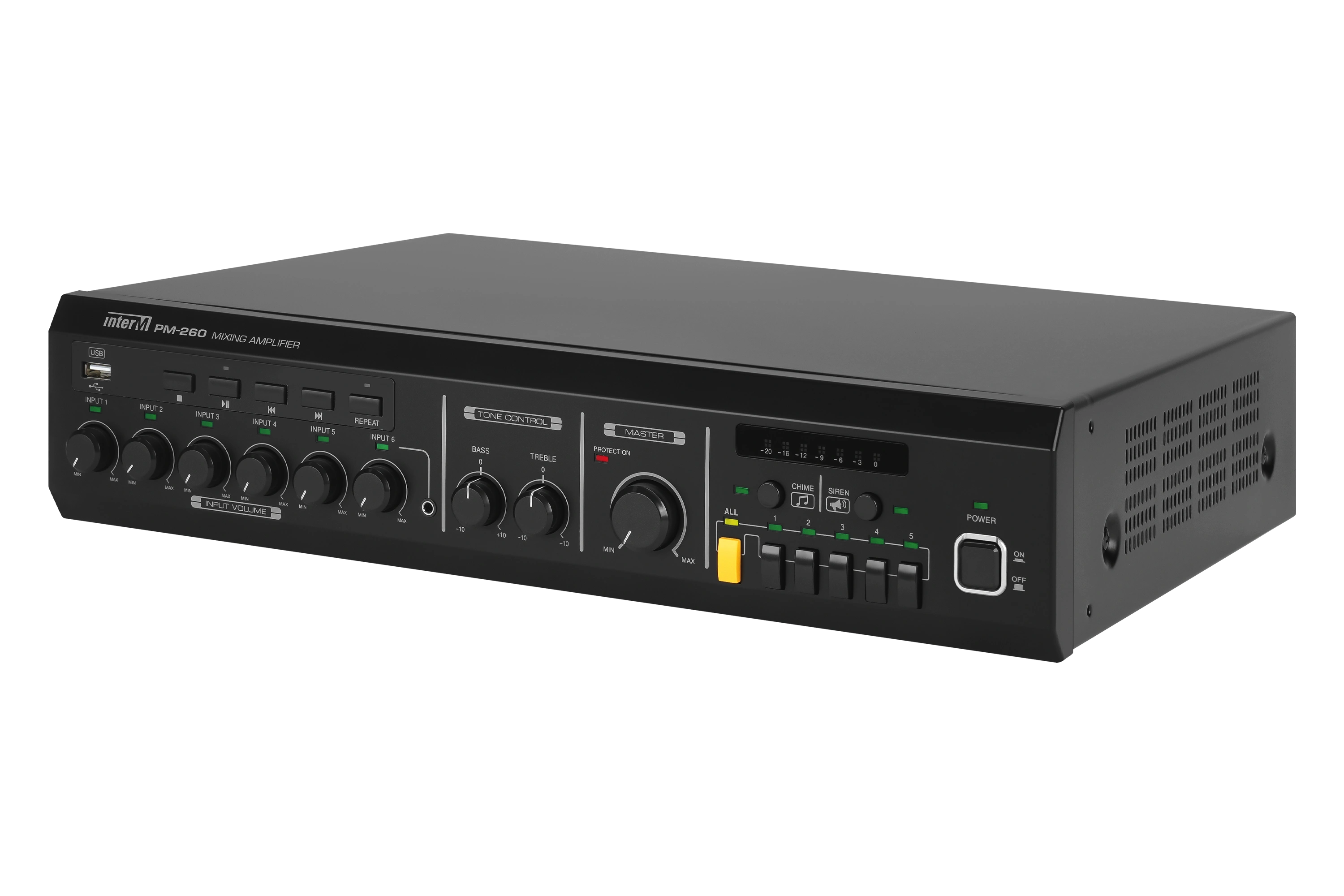

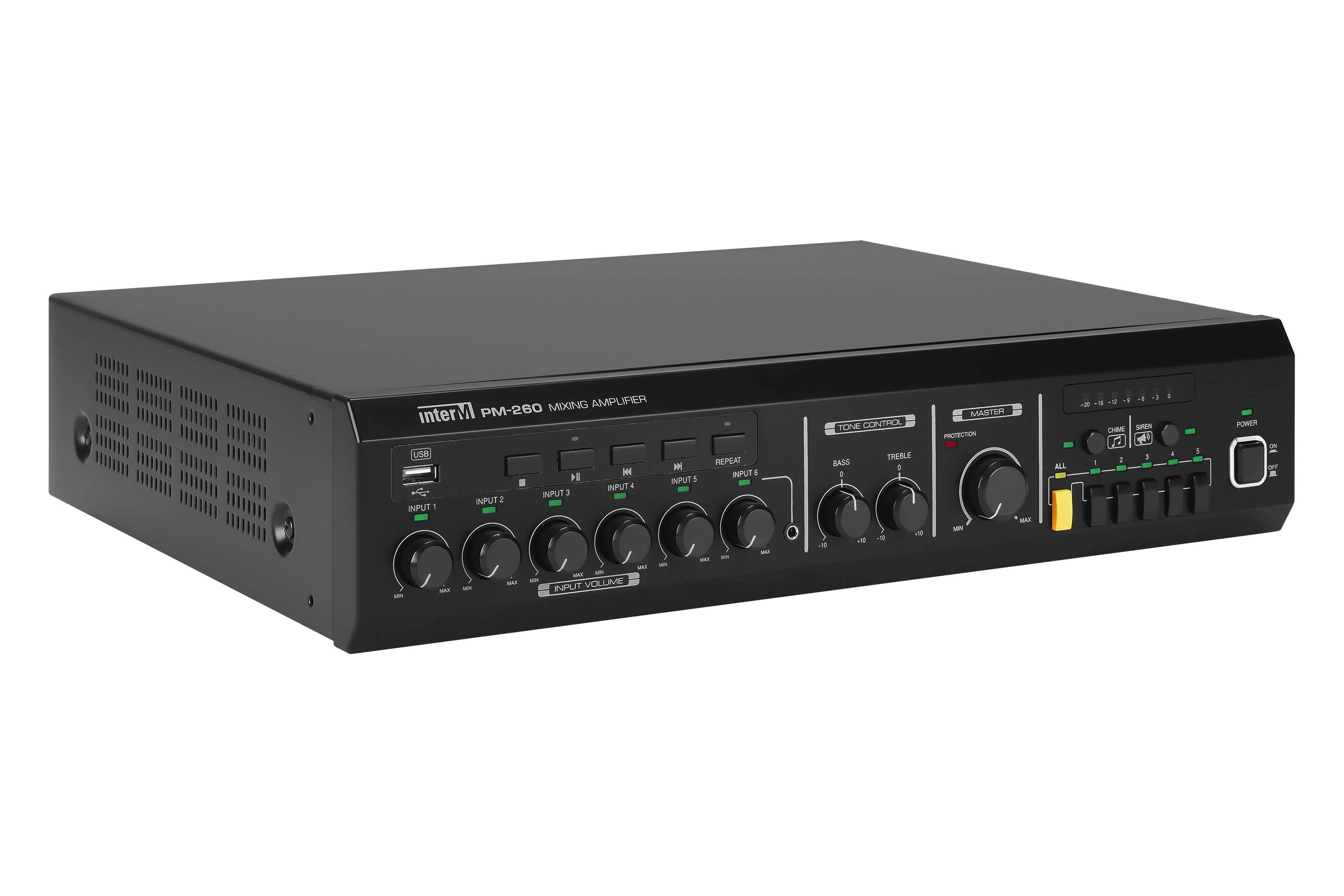

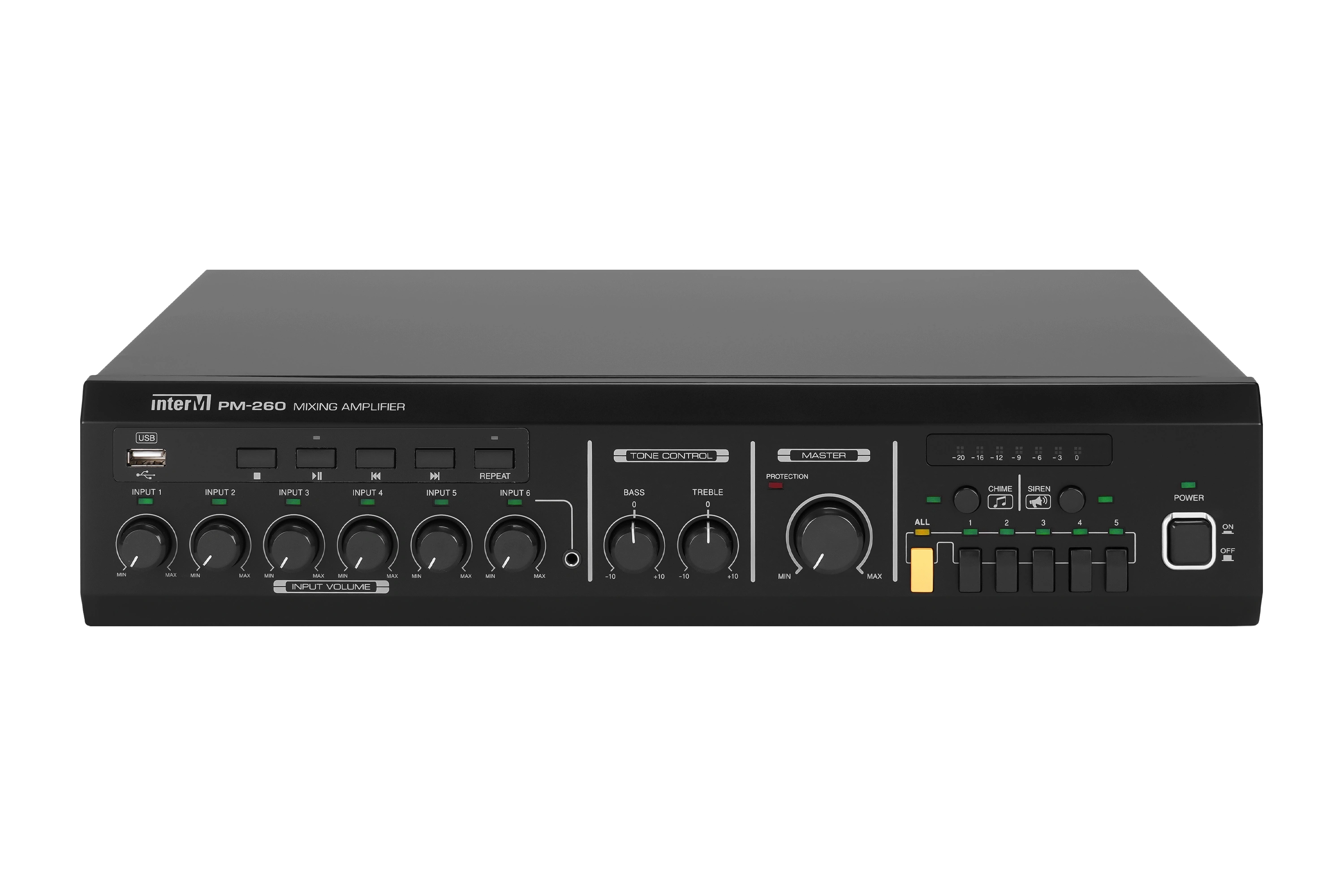

Цифровой микшер-усилитель PM-260

Цифровой микшер-усилитель PM-236 со встроенным USB-проигрывателем предназначен для построения систем речевого оповещения и музыкальной трансляции. Он позволяет смешивать и усиливать сигналы микрофонного и линейного уровней от различных источников звука и распределять усиленный сигнал по пяти зонам трансляции. Микшер-усилитель оснащен разъёмом для подключения удаленной микрофонной панели RM-05A, которая позволяет осуществлять речевое оповещение в выбранные зоны, группу зон или все зоны одновременно. Для подключения источников звука в микшер-усилителе предусмотрено 3 универсальных и 5 линейных входов. Универсальные входы позволяют подключать источники сигналов микрофонного и линейного уровней, для конденсаторных микрофонов предусмотрено фантомное питание. Для подключения различных мобильных источников звука, например, смартфонов, MP3-плееров или ноутбуков, микшер-усилитель оснащен стереоразъемом 3,5-мм., удобно расположенным на передней панели усилителя. Микшер-усилитель имеет встроенные источники сигналов ’ГОНГ’ и ’Сирена’, запуск которых осуществляется с помощью кнопок, расположенных на передней панели. Кроме этого, запуск сигнала ’ГОНГ’ может осуществляться удаленно. Порядок приоритетов: 1. TEL IN; 2. RM-05A, INPUT 1-2, ’СИРЕНА’, ’ГОНГ’; 3. INPUT 3-6, EXT IN.; Питание микшер-усилителя осуществляется от сети 230 В 50 Гц.

Функциональные возможности

5 зон трансляции

Выбор одной или нескольких зон трансляции осуществляется с помощью кнопочного селектора

Приоритетный вход АТС

Вход АТС (TEL IN) обладает наивысшим приоритетом и предназначен для подключения АТС с сигналом линейного уровня для организации громкой связи с телефонов

2 приоритетных
универсальных входа

Универсальные входы INPUT1, INPUT 2 снабжены кнопкой активации приоритета

Вход AUX на передней панели

Стереовход, обеспечивающий возможность оперативного подключения мобильных источников сигнала таких как смартфон

Генератор сигналов ГОНГ и СИРЕНА

Запуск сигналов привлечения внимания осуществляется нажатием соответствующей кнопки

Цифровой усилитель мощности

Выходной каскад усилителя работает в импульсном режиме, что обеспечивает высокий КПД, низкое энергопотребление, малые габариты и вес

Подключение
микрофонной панели RM-05A

Для передачи речевых сообщений в выбранные зоны. Максимальное удаление панели от усилителя 3 м

Воспроизведение аудио файлов

Встроенный проигрыватель поддерживает форматы MP3/WAV/WMA. USB порт на передней панели усилителя позволяет воспроизводить аудиофайлы с внешнего FLASH-накопителя

Раздельная регулировка уровня входных сигналов

Осуществляется регуляторами, расположенными на передней панели

2-полосный эквалайзер

Регулировка АЧХ на ±10 дБ на частотах 100Гц (BASS) и 10 кГц (TREBLE)

Индикация
уровня выходного сигнала

С помощью линейки светодиодных индикаторов можно оценить уровень выходного сигнала

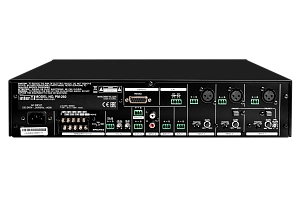

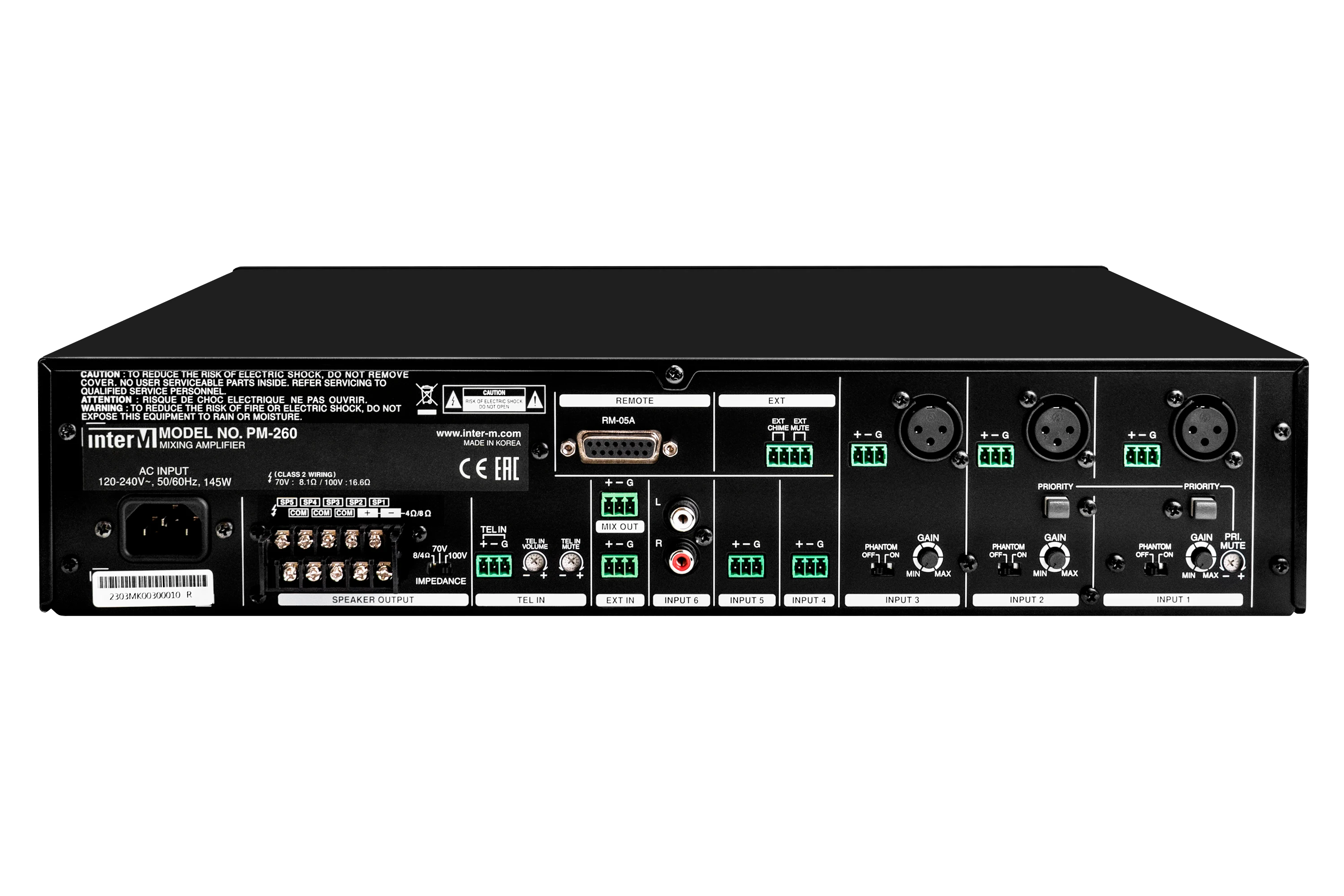

Дополнительный вход/выход

MIX OUT линейный выход микшированного сигнала на внешний усилитель или записывающее устройство. EXT IN линейный вход с внешнего микшера для увеличения количества входов

Удаленное управление усилителем

Полное приглушение трансляции, дистанционный запуск сигнала ГОНГ осуществляются через соответствующие управляющие входы EXT MUTE, EXT CHIME

Дополнительный
низкоомный выход 4 Ом

Позволяет подключать низкоомные громкоговорители

Технические характеристики PM-260

Зон трансляции
5
Каналов усиления
1
Тип усилителя
Цифровой (D-класс)
Номинальная выходная мощность на канал, Вт
600
Количество входов
1 TEL IN, 3 MIC/LINE
2 LINE, 2 STEREO
1 EXT IN, 1 USB
Диапазон частот (±3дБ), Гц
80 ... 15000
Отношение сигнал/шум, дБ
> 70 (LINE, TEL IN),
> 50 (MIC)
Коэффициент нелинейных искажений, %
< 1
Параметры трансформаторного выхода усилителя (напряжение / cопротивление нагрузки), В/Ом
100 / 16,6
70 / 8,1
Параметры низкоомного выхода усилителя (напряжение / cопротивление нагрузки), В/Ом
49/ 4
Встроенные источники сигнала
CHIME, SIREN
USB медиаплеер
Напряжение питания
230В 50Гц
Потребляемая мощность, при 1/8 от номинальной выходной мощности, Вт
145
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест (в юнитах)
2U
Масса оборудования нетто, кг
5,1
Габаритные размеры оборудования (ШхВхГ), мм
420x88x318,7
