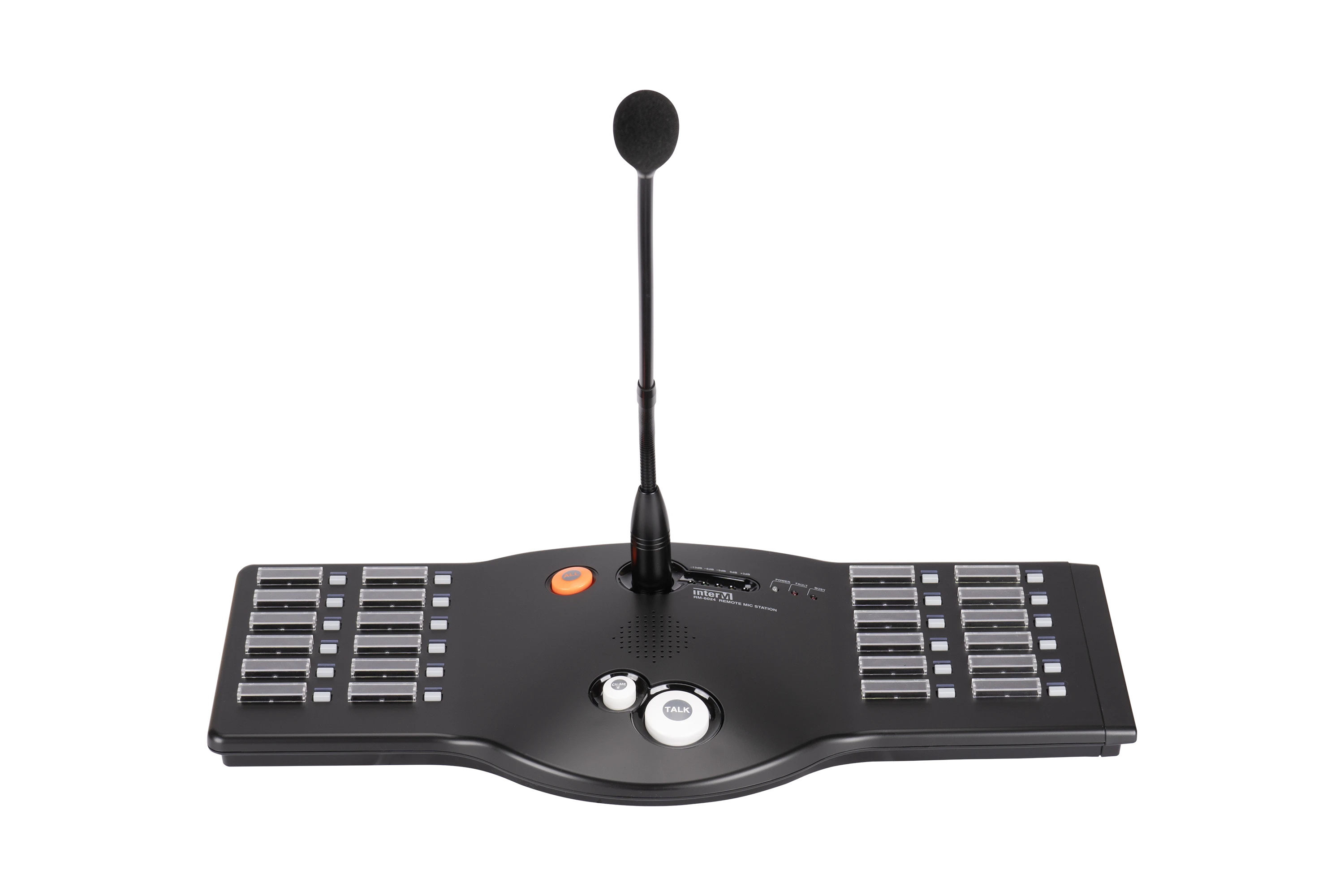

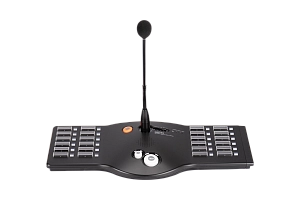

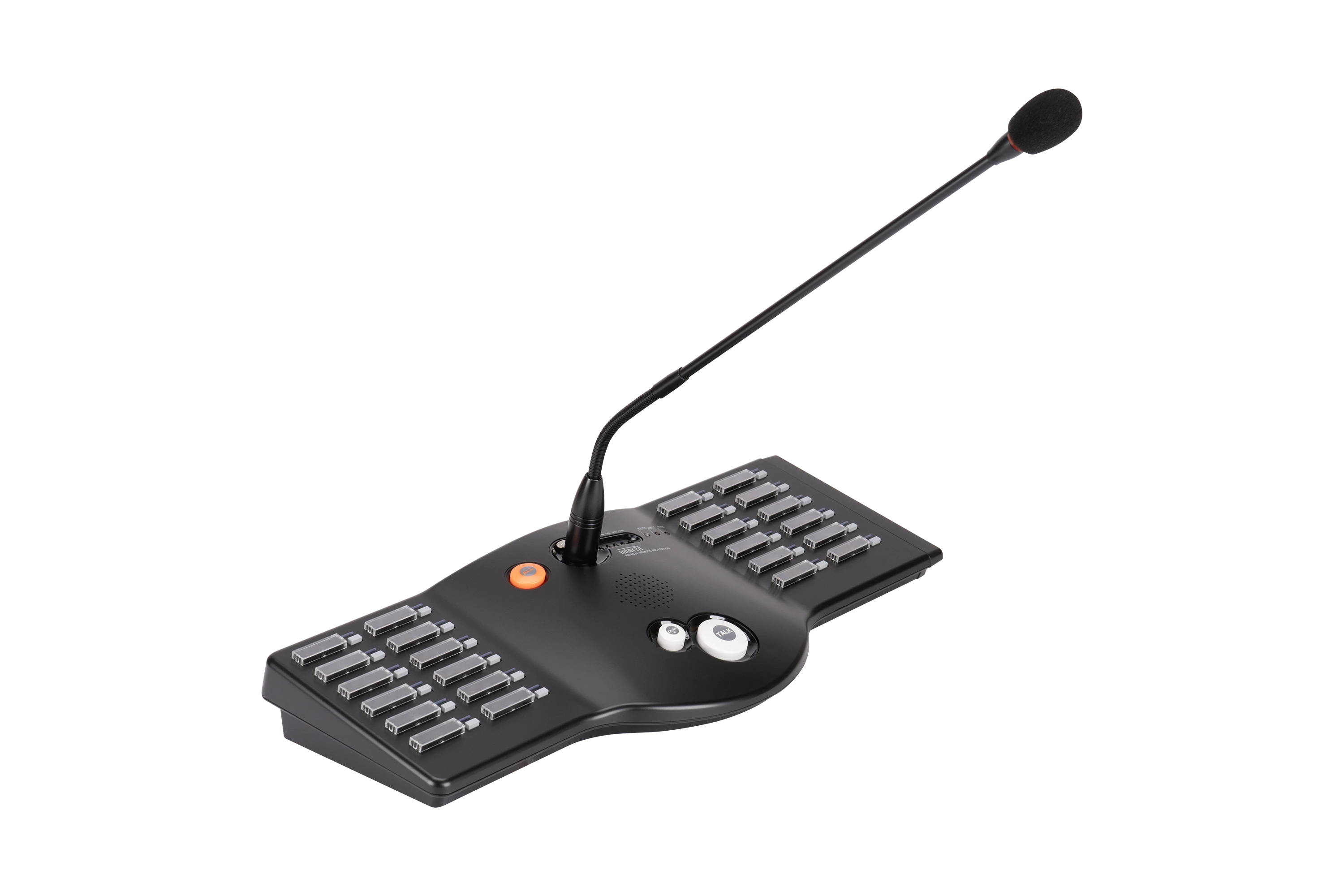

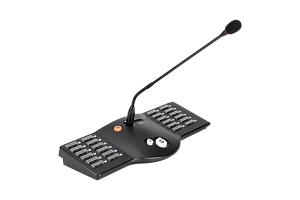

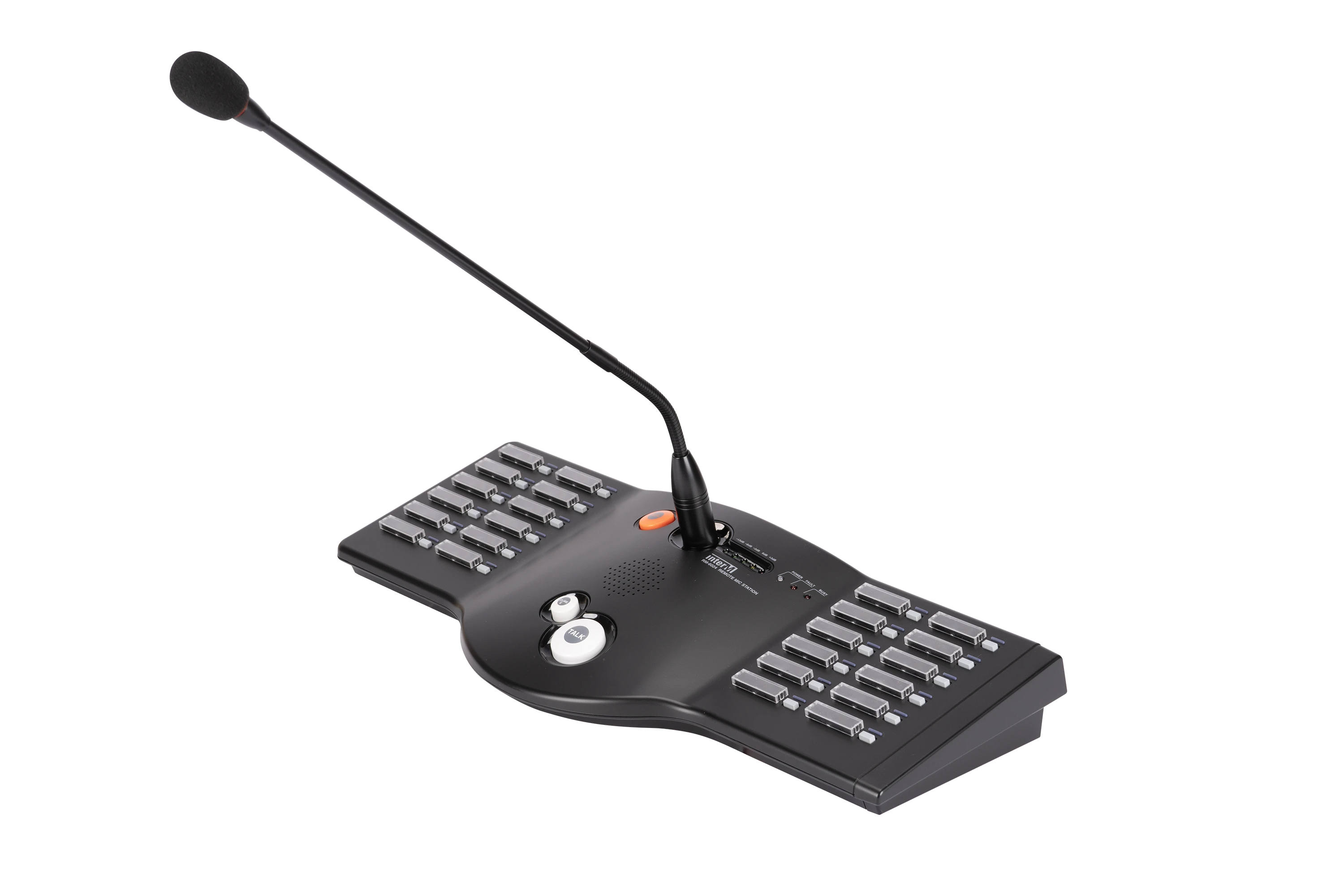

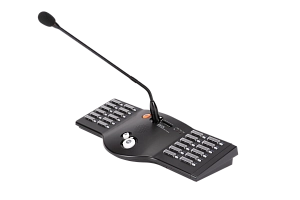

Микрофонная панель RM-6024

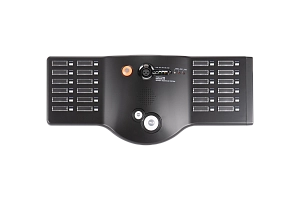

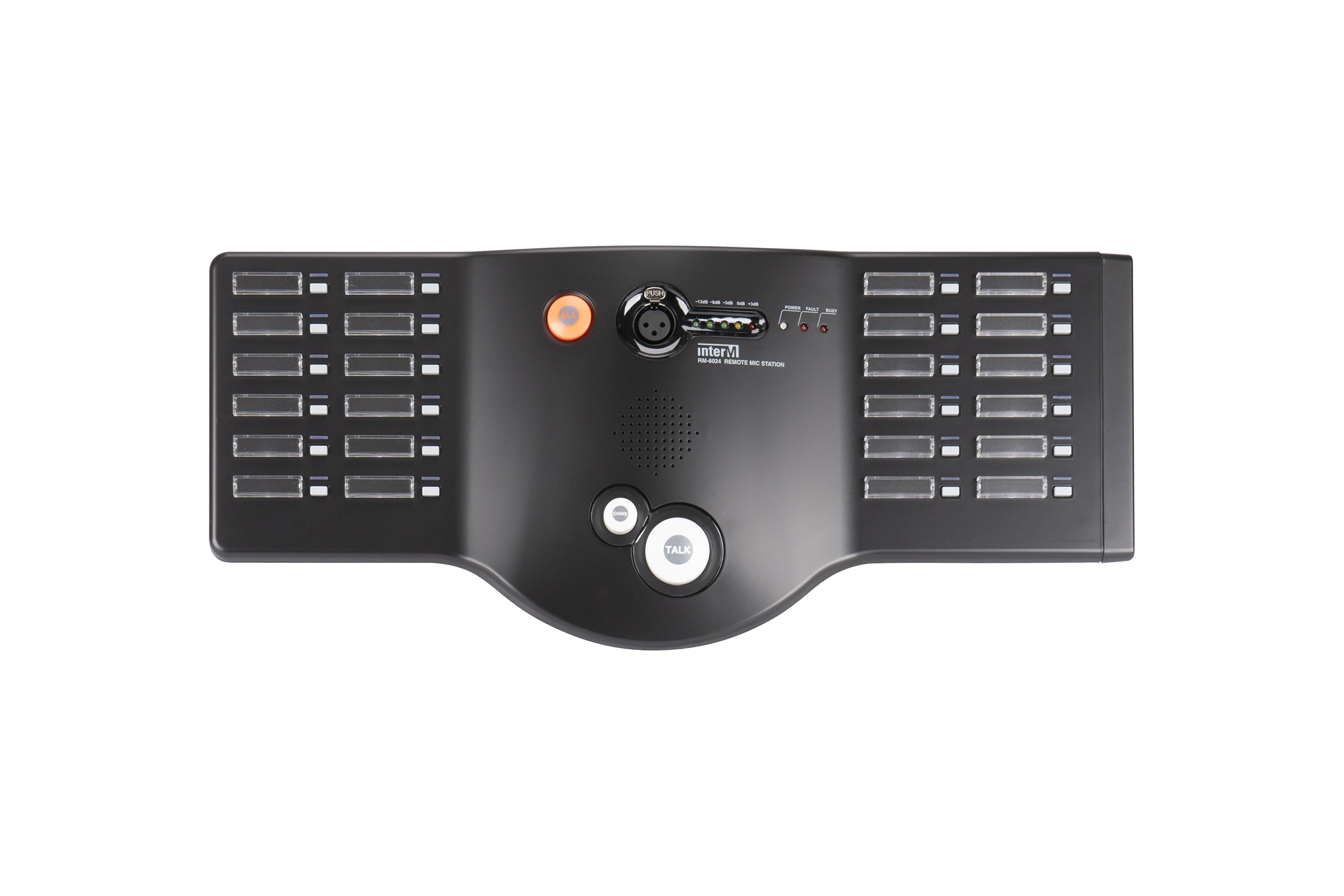

Микрофонная панель имеет селектор зон, содержащий 24 кнопки с индикаторами и меточными полями. Две дополнительные клавиатуры RM-6012KP увеличивают общее количество селекторных кнопок до 48.

Кнопки на RM-6024 и RM-6012KP являются программируемыми, то есть перечень зон, включаемых с помощью каждой кнопки, определяется пользователем при настройке системы. Для этого используется компьютер, подключенный к системе через блок DIB-6000. Все настройки сохраняются в энергонезависимой памяти контроллера ECS-6216P или PX-6216.

В системе речевого оповещения, построенной на контроллере ECS-6216P, могут использоваться две микрофонные панели RM-6024. С помощью блоков RME-6108 их количество может быть увеличено до 16-ти. В многоканальной системе на основе матричного аудиоконтроллера PX-6216 предусмотрено подключение четырех микрофонных панелей RM-6024, при использовании блоков RME-6108 их количество может достигать 32-х. Подключение RM-6024 может осуществляться с помощью одного четырёхпарного кабеля UTP (не ниже 3-й категории). Максимальная длина кабеля, при которой гарантируется работоспособность устройства в системе, составляет 1000 м.

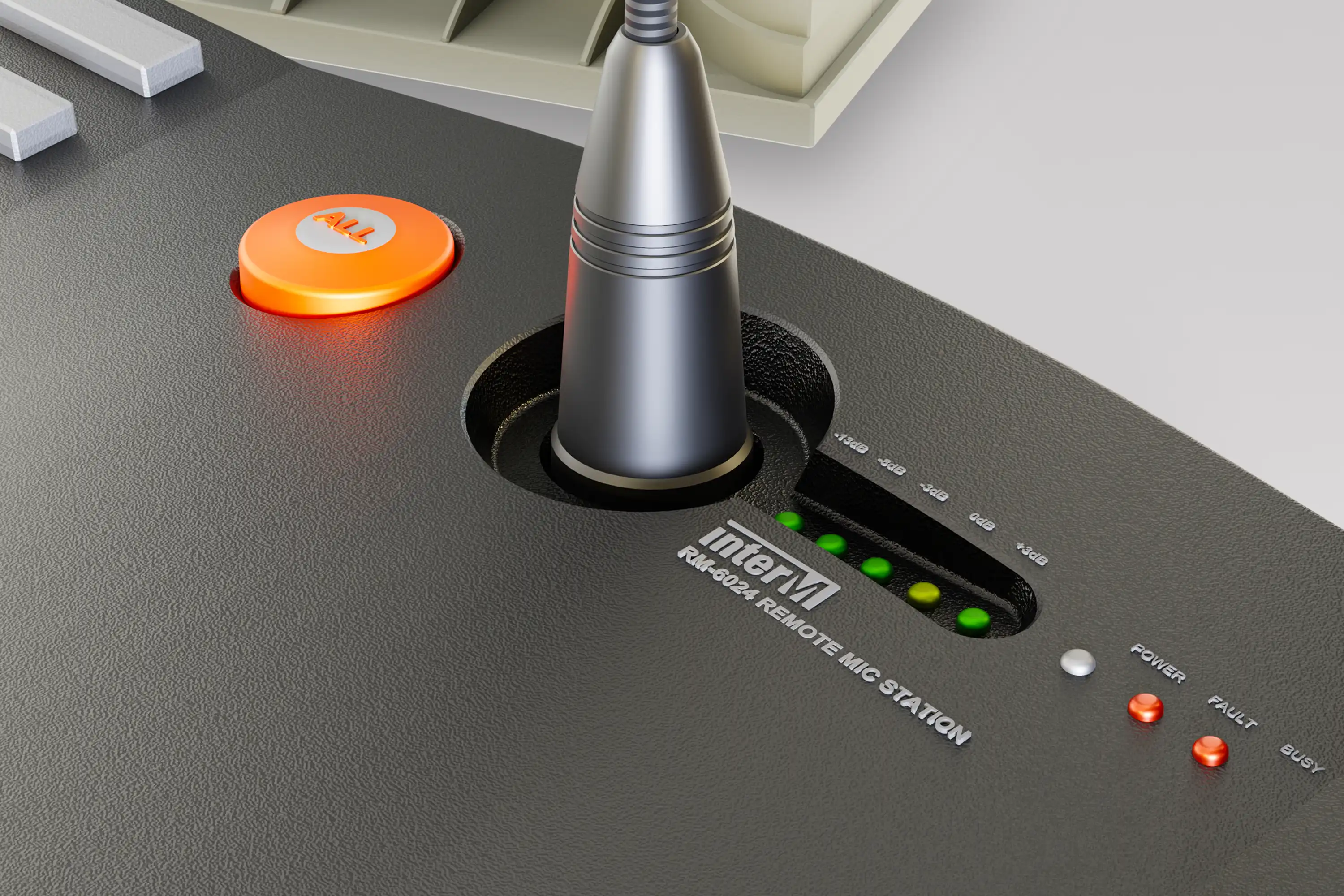

Информация о состоянии микрофонной панели отображается с помощью светодиодных индикаторов. Индикатор BUSY показывает пользователю, что в данный момент трансляция сообщений невозможна, так как используется более приоритетный источник. Индикатор FAULT загорается при нарушении связи по интерфейсу RS-422 с контроллером системы оповещения или блоком RME-6108.

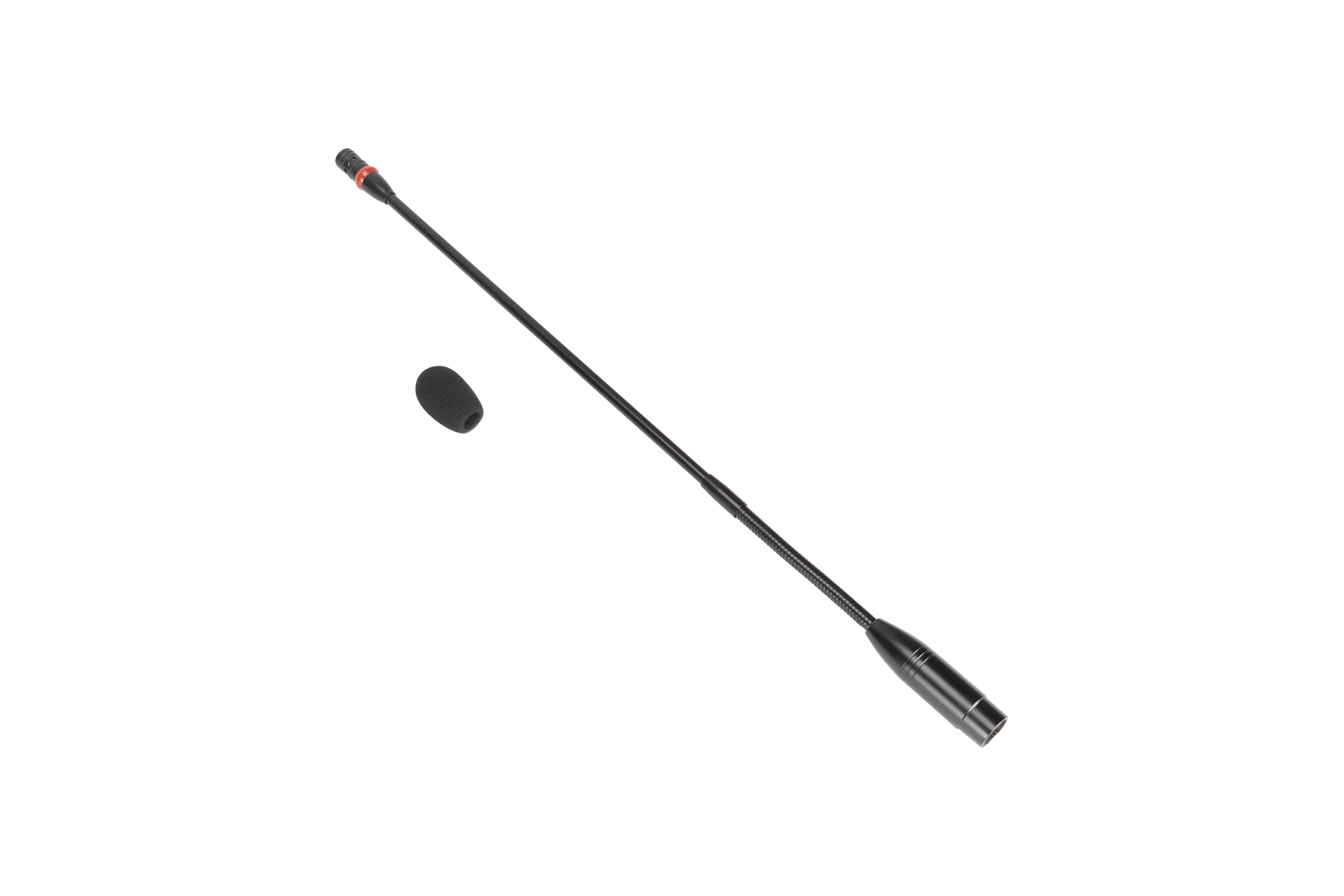

Для подачи объявления пользователь должен выбрать зону или группу зон, нажав одну или несколько кнопок селектора панели, и включить микрофон с помощью кнопки TALK. Для удобства работы на гибком держателе установлено индикаторное кольцо, которое светится, когда микрофон включен.

В устройстве предусмотрен генератор сигнала гонга, который можно транслировать для привлечения внимания слушателей перед объявлением.

Дополнительный линейный вход позволяет с помощью микрофонной панели воспроизводить в выбранных зонах сигналы, например, от MP3-проигрывателя.

Питание микрофонной панели осуществляется от стабилизированного источника питания постоянного тока (24 В). Конструкция устройства предусматривает установку на горизонтальную поверхность.

Функциональные возможности

24 кнопки выбора зон

Панель имеет 24 программируемые кнопки для выбора отдельных зон или их групп

Увеличение количества кнопок

Две дополнительные клавиатуры RM-6012KP увеличивают общее количество селекторных кнопок до 48

Генератор сигнала "Гонг"

При нажатии кнопки CHIME транслируется в выбранные зоны

Удаление до 1000 м

Гарантированная работа микрофонной панели осуществляется при длине соединительного кабеля не более 1000 метров

Дополнительный линейный вход

Предназначен для подключения любых источников сигнала линейного уровня

Технические характеристики RM-6024

Интерфейс для управления
RS-422 ( до 1000 м)
Количество управляемых зон
24
Тип микрофона
Конденсаторный
Диаграмма направленности микрофона
Кардиоидная
Диапазон частот, Гц
120 ... 20000
Чувствительность микрофона (0дБ = 1В/1Па, 1 кГц), дБ
- 58
Коэффициент нелинейных искажений, %
< 0,5
Отношение сигнал/шум, дБ
> 50
Напряжение питания
24В постоянного тока
Потребляемая мощность в дежурном режиме (24В), Вт
1,5
Максимальная потребляемая мощность (24В), Вт
4,8
Диапазон рабочих температур, °С
-10 ... +40
Масса оборудования нетто, кг
1,24
Габаритные размеры оборудования (ШхВхГ), мм
455х67х199

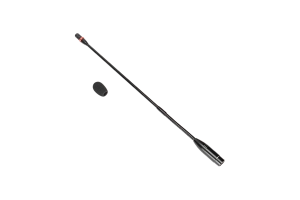

Габаритные размеры микрофона на гибком держателе (Ø×В), мм
20х466
Габаритные размеры упаковки (Ш×В×Г), мм
555х130х420
Развернуть все
Задать вопрос
  • Я правильно понимаю, что к системе Inter-M можно подключить две микрофонных панели, причем одна из них может быть отнесена на расстояние до 1000 метров?

    К различным системам возможно подключать разное количество различных микрофонных панелей. К системе 6000-й серии, построенной на ECS-6216P, можно подключить две микрофонные панели RM-6024. С помощью блоков расширения RME-6108 количество подключаемых микрофонных панелей увеличивается до 16.

    К системе, построенной на PX-6216, можно подключать до четырех RM-6024, с использованием RME-6108 – до тридцати двух. К комбинированной системе PAC-5600 можно подключать до четырех RM-6024. Микрофонную панель RM-6024 допустимо удалять от головного оборудования на расстояние не более 1000 м. К блоку SC-05EM можно подключать до двух микрофонных панелей RM-05A. Также по одной RM-05A можно подключать к микшерам-усилителям серии PAM.
