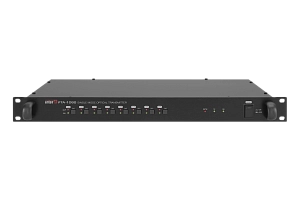

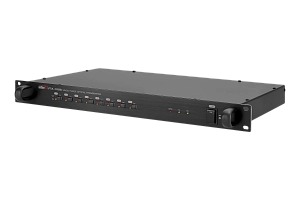

Оптический передатчик FTA-108S

Блоки оптоэлектронного преобразования - оптический передатчик FTA-108S и оптический приемник FRA-108S предназначены для передачи 8-ми каналов аудиосигнала по оптоволоконным линиям связи.

Опционально FTA-108S может комплектоваться одним из интерфейсных модулей CT-100M, CT-600ECS или CT-600RM. В этом случае одновременно с передачей аудиосигнала, по оптоволоконным линиям могут передаваться сигналы управления - 'сухие контакты', данные по последовательным интерфейсам RS-232, RS-422, RS-485.

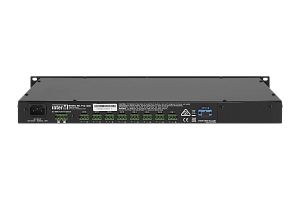

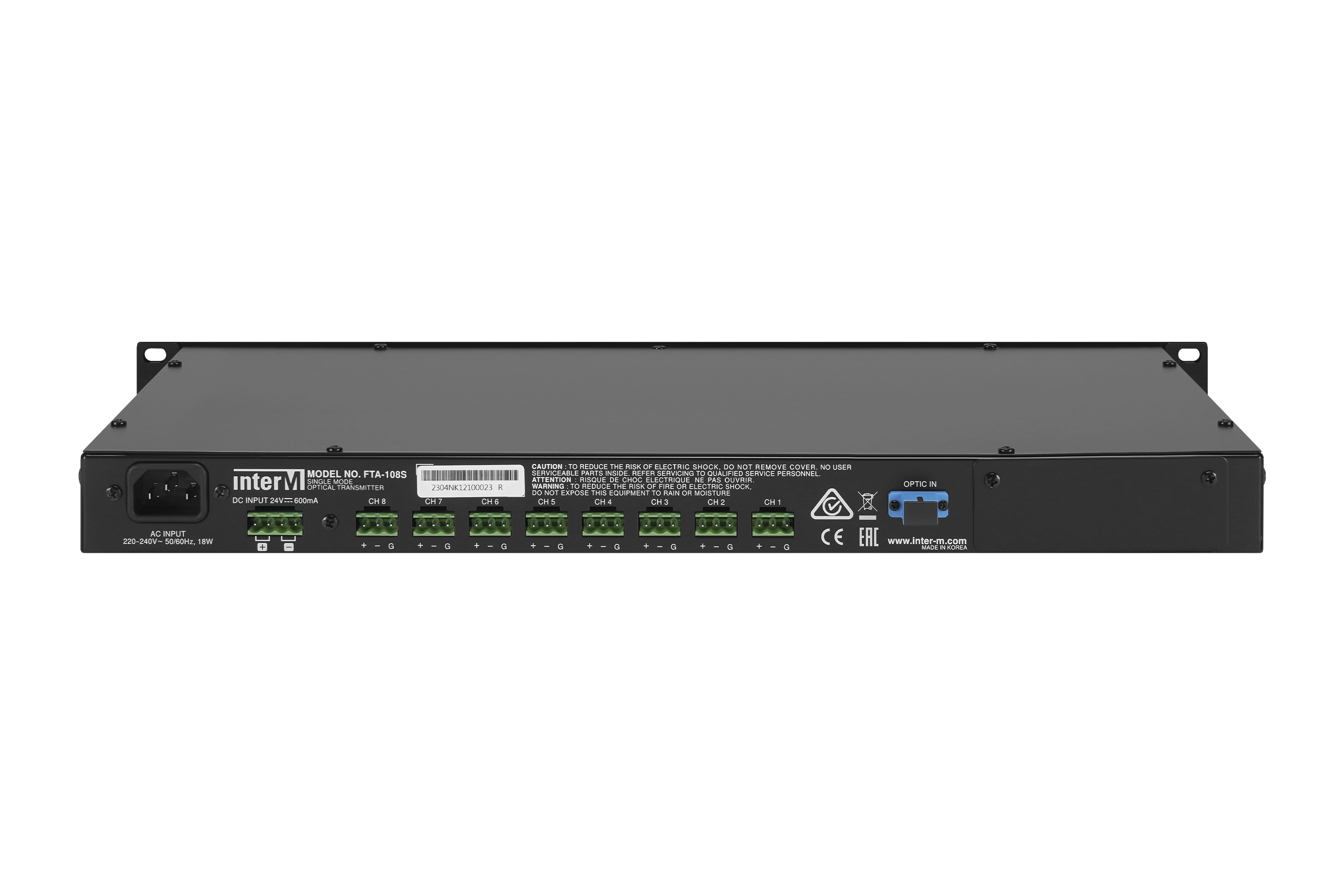

Оптоэлектронные преобразователи работают со стандартным одномодовым оптическим волокном, обеспечивающим передачу сигнала на длинах волн 1310 и 1550 нанометров. Подключение волоконно-оптического кабеля к обоим блокам выполняется через SC-разъемы.

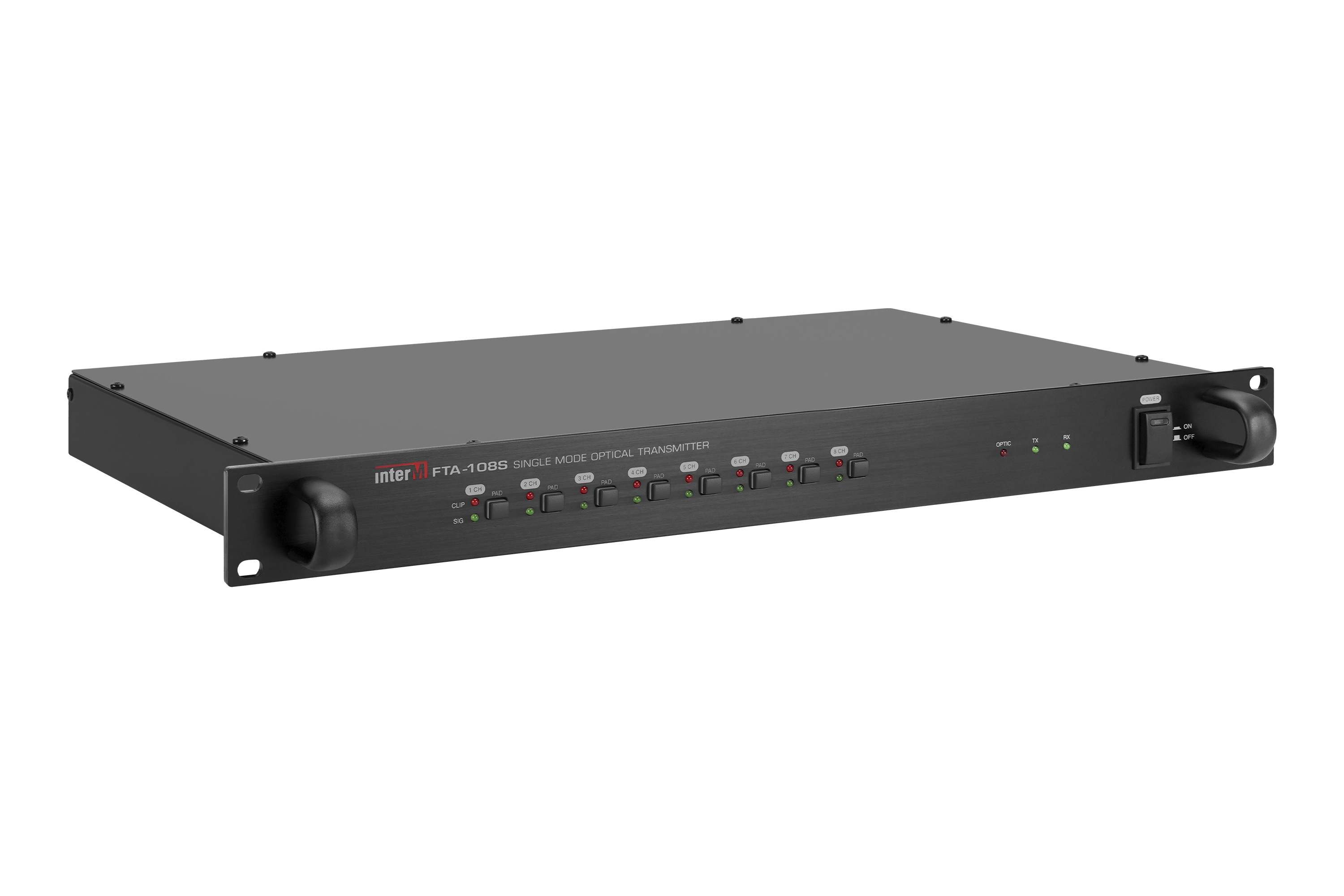

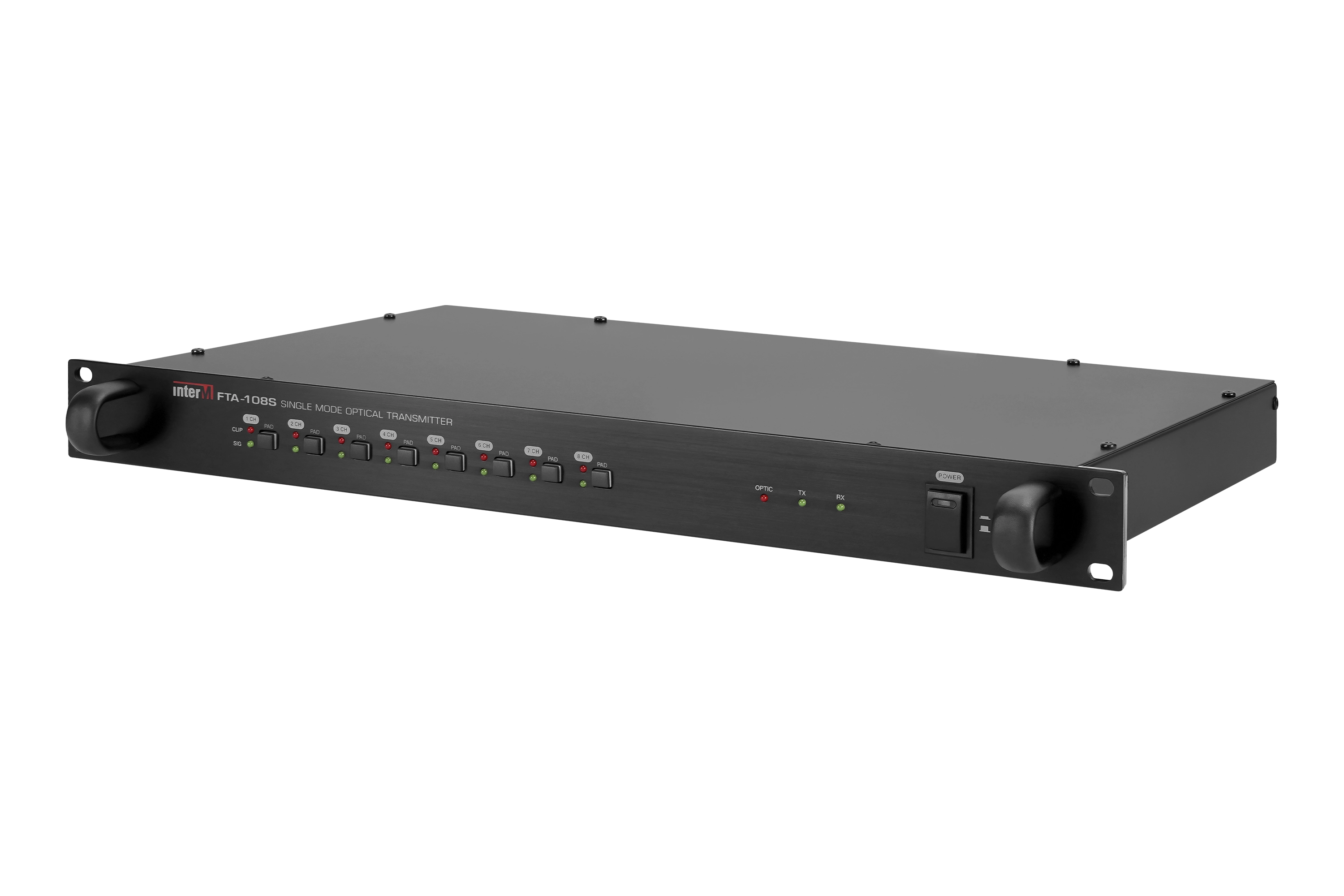

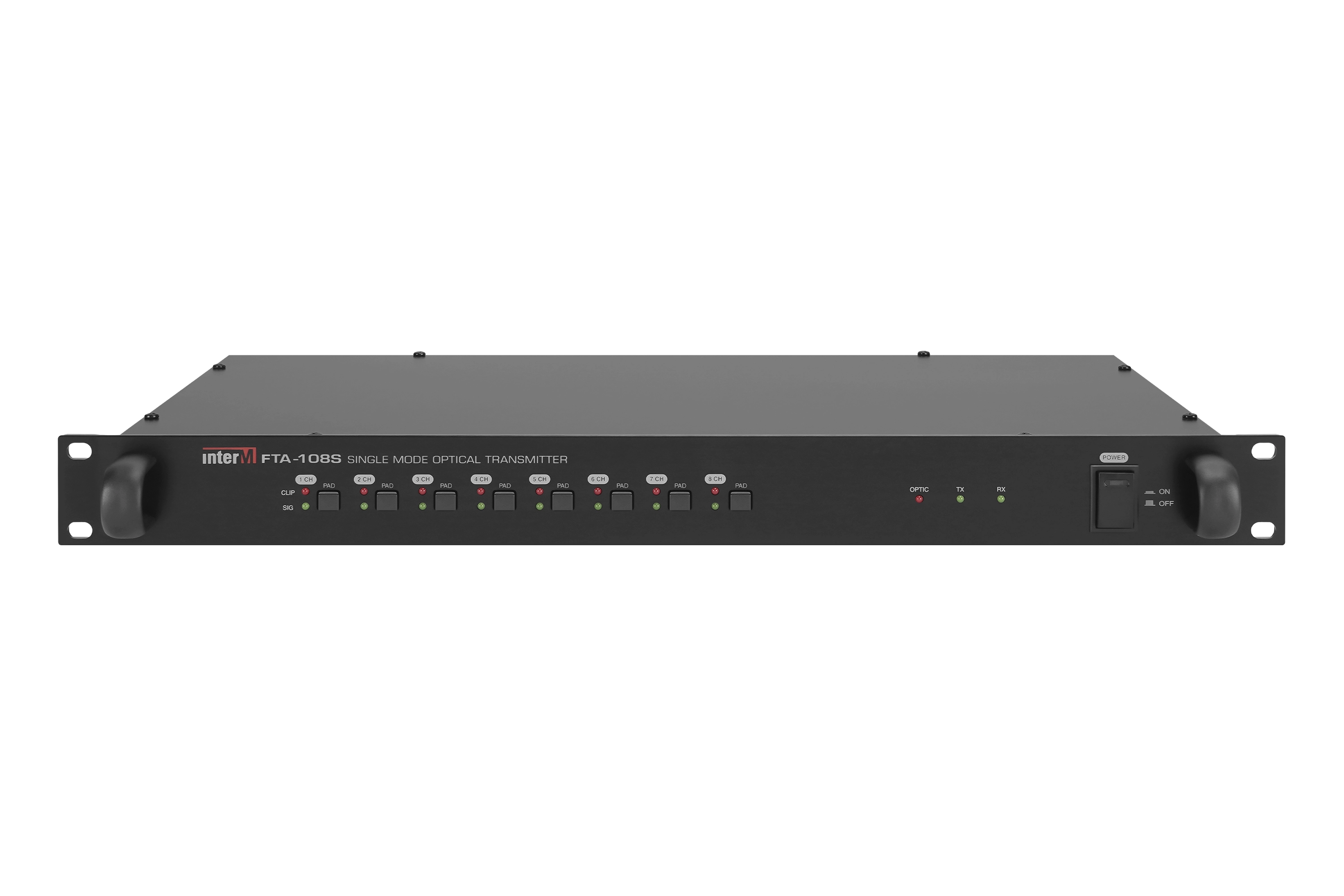

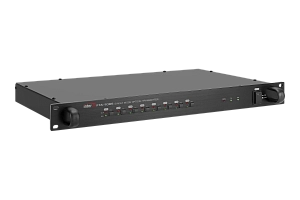

На передних панелях блоков FTA-108S и FRA-108S предусмотрена светодиодная индикация: наличие входного сигнала, перегрузка аналогового канала, соединение по волоконно-оптическому кабелю, передача данных по каналу данных.

Питание устройства осуществляется от сети переменного тока напряжением 220 В или от источника постоянного тока напряжением 24 В.

Технические характеристики FTA-108S

Количество двунаправленных аудиоканалов
2
Уровень входного сигнала / входное сопротивление, дБ / кОм
0 / 20
Частота дискретизации / разрядность, кГц / бит
48 / 24
Коэффициент нелинейных искажений, %
< 0,01
Отношение сигнал / шум, дБ
> 90
Максимальная протяженность волоконно-оптической линии, км
15
Напряжение питания
230В 50Гц
или 24В постоянного тока
Максимальная потребляемая мощность (230 В), Вт
13,9
Потребляемая мощность в дежурном режиме (24В), Вт
9,7
Максимальная потребляемая мощность (24В), Вт
9,9
Диапазон рабочих температур, °С
-10 ... +40
Количество установочных мест (в юнитах)
1U
Масса оборудования нетто, кг
4,3
Габаритные размеры оборудования (ШхВхГ), мм
482х88х332
Масса оборудования с упаковкой, кг
5,5
Габаритные размеры упаковки (Ш×В×Г), мм
575х140х460
