Сетевой аудиоконтроллер
| Количество входов/выходов | 8 / 8 |

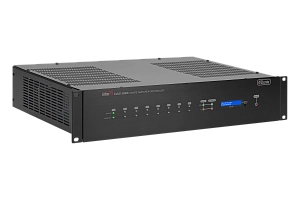

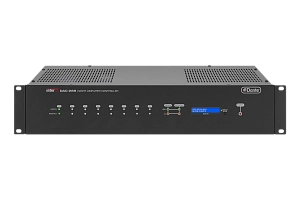

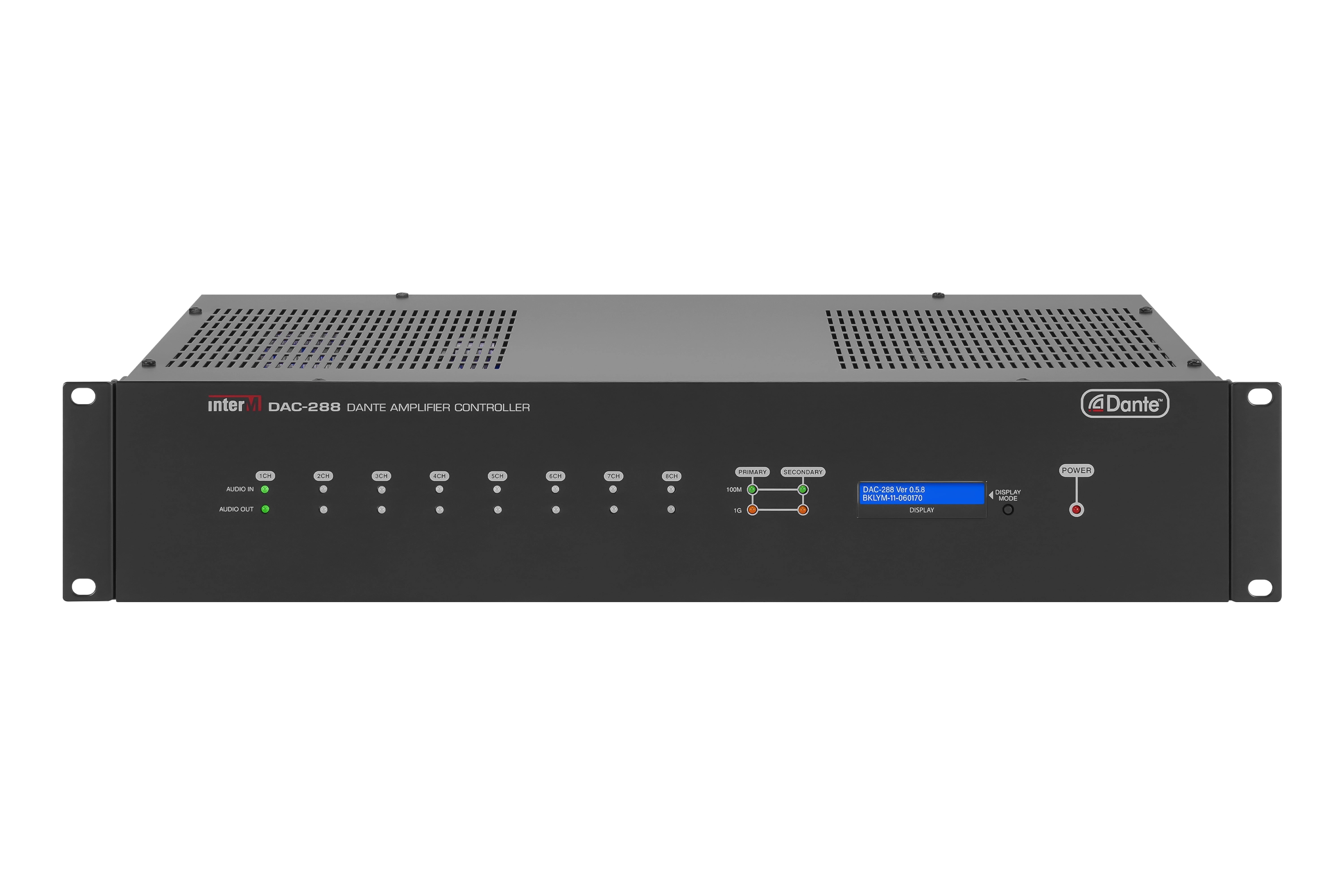

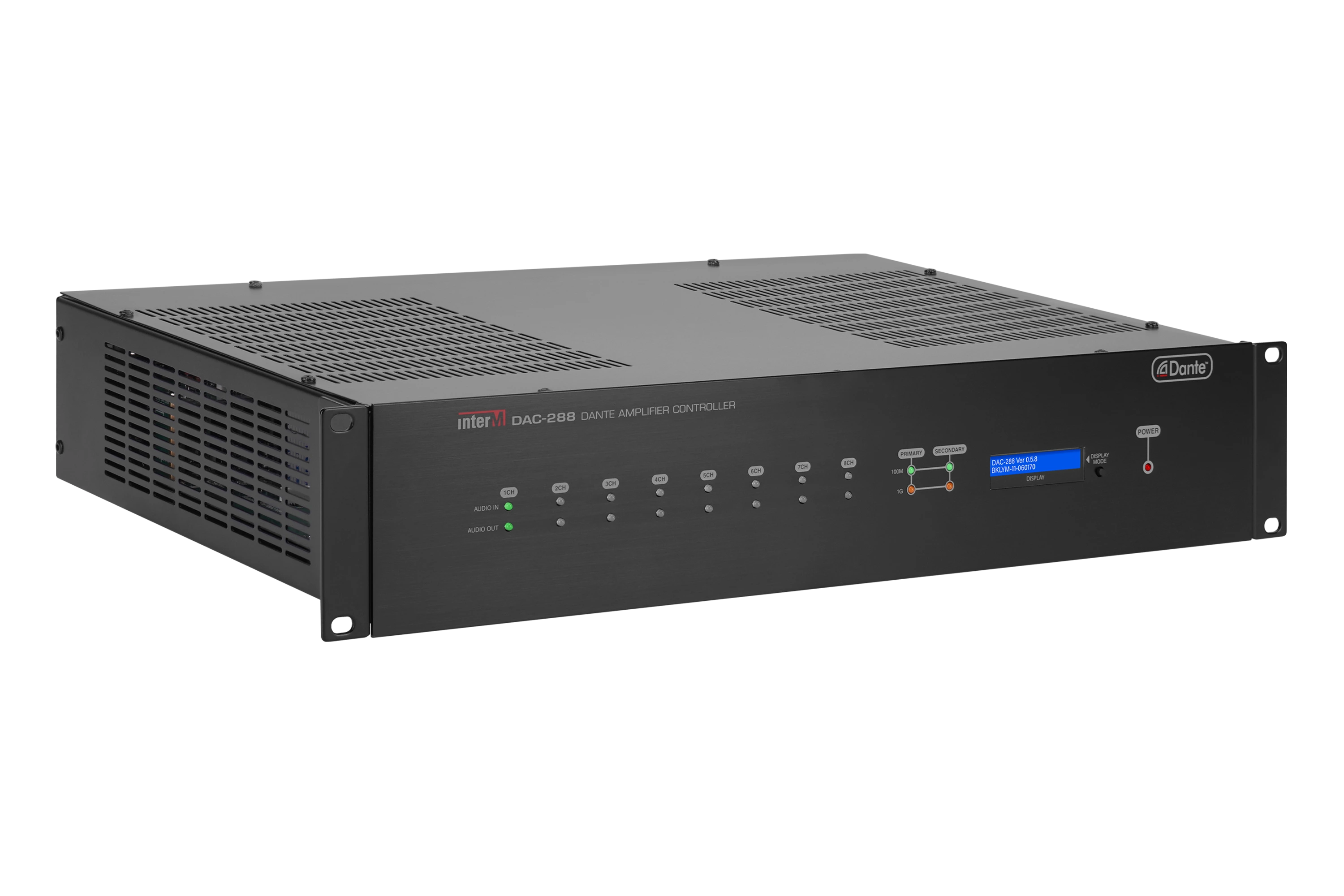

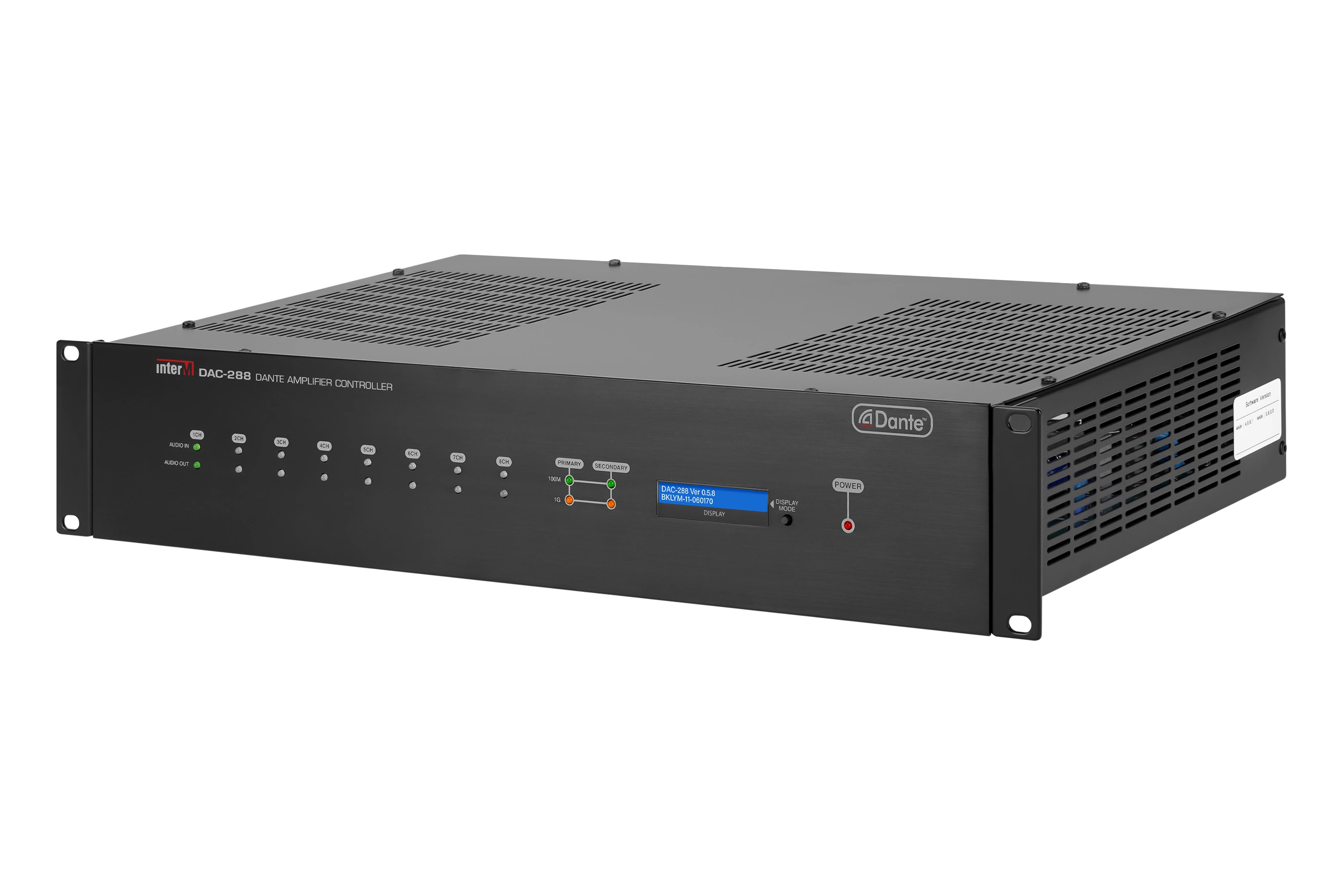

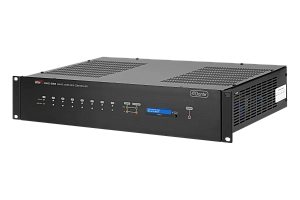

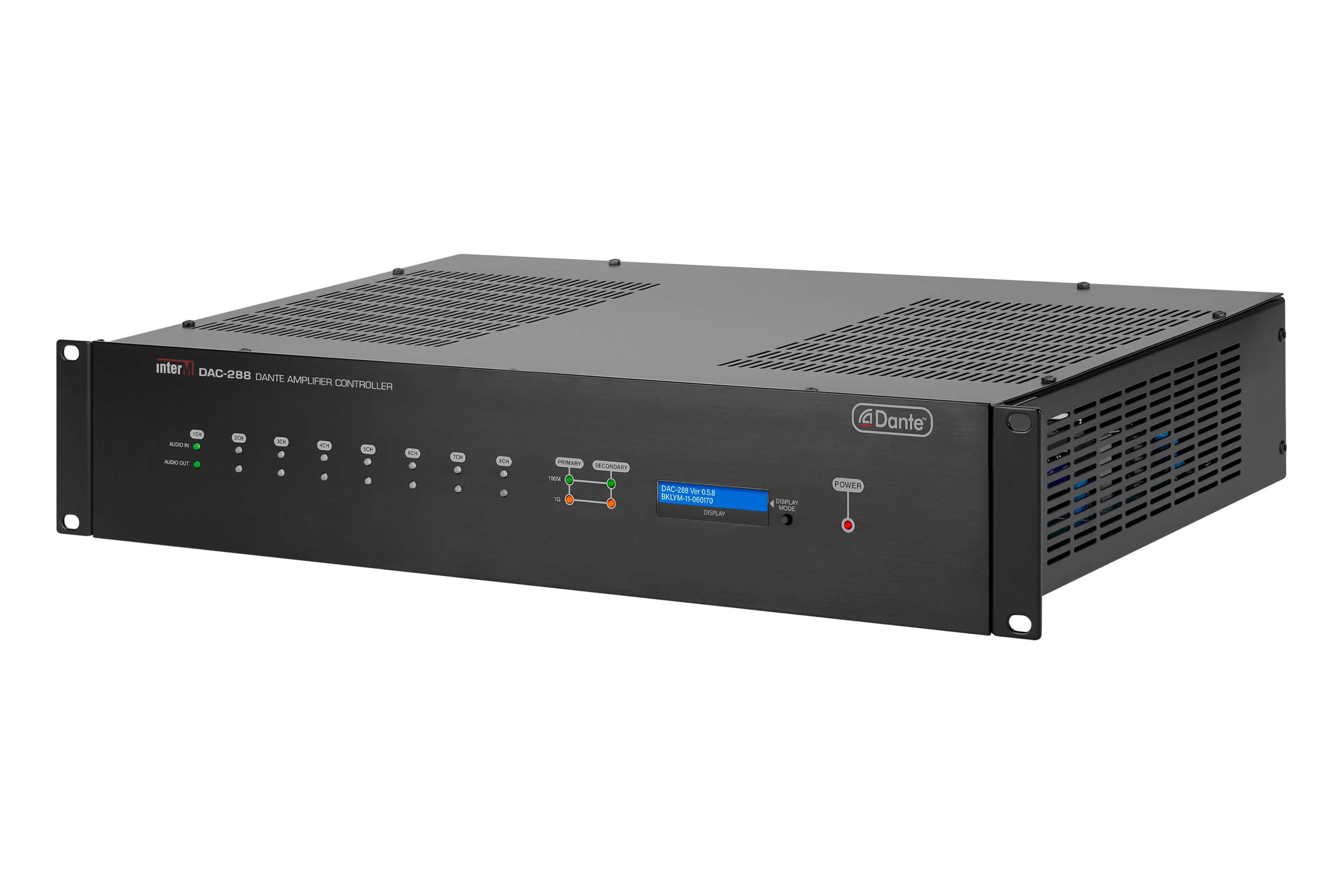

Сетевой аудиоконтроллер DAC-288
Сетевой аудиоконтроллер Inter-M DAC-288 предназначен для использования в распределенных системах коммерческого и профессионального озвучивания, использующих IP-сети для передачи аудиосигнала и сигналов управления на большие расстояния. Благодаря применению сетевого метода Dante достигается передача аудиосигнала без потери качества, с минимальной задержкой и высокоточной синхронизацией принимающих устройств.
Каждый блок DAC-288 способен одновременно передавать и принимать до 8 аудиоканалов в каждом направлении, а также сигналы управления в виде 8 пар «сухих контактов» и данных по последовательному интерфейсу RS-232.
Питание устройства осуществляется от сети переменного тока 220...240 В 50 Гц или от внешнего источника постоянного тока 24 В.
Функциональные возможности
Поддержка технологии Dante
Передача многоканального цифрового звука в несжатом виде с минимальной задержкой и точной синхронизацией
Восемь двунаправленных аудиоканалов
Позволяет одновременно передавать и принимать аудиоинформацию в пределах локальной сети по 8-ми независимым аудиоканалам в каждом направлении
Гибкая и наглядная система маршрутизации аудиопотоков
Удаленное управление и мониторинг аудиосистемы осуществляется с помощью специализированного программного обеспечения DANTE Controller
Поддержка интерфейса RS-232
Обеспечивает удаленный обмен данными по последовательному интерфейсу RS-232 между устройствами в пределах локальной сети
Резервирование каналов
обмена данными
Обеспечивает высокую степень надежности обмена информацией
Резервирование питания
Предусмотрена возможность подключения резервного источника питания напряжением 24 В
Технические характеристики DAC-288

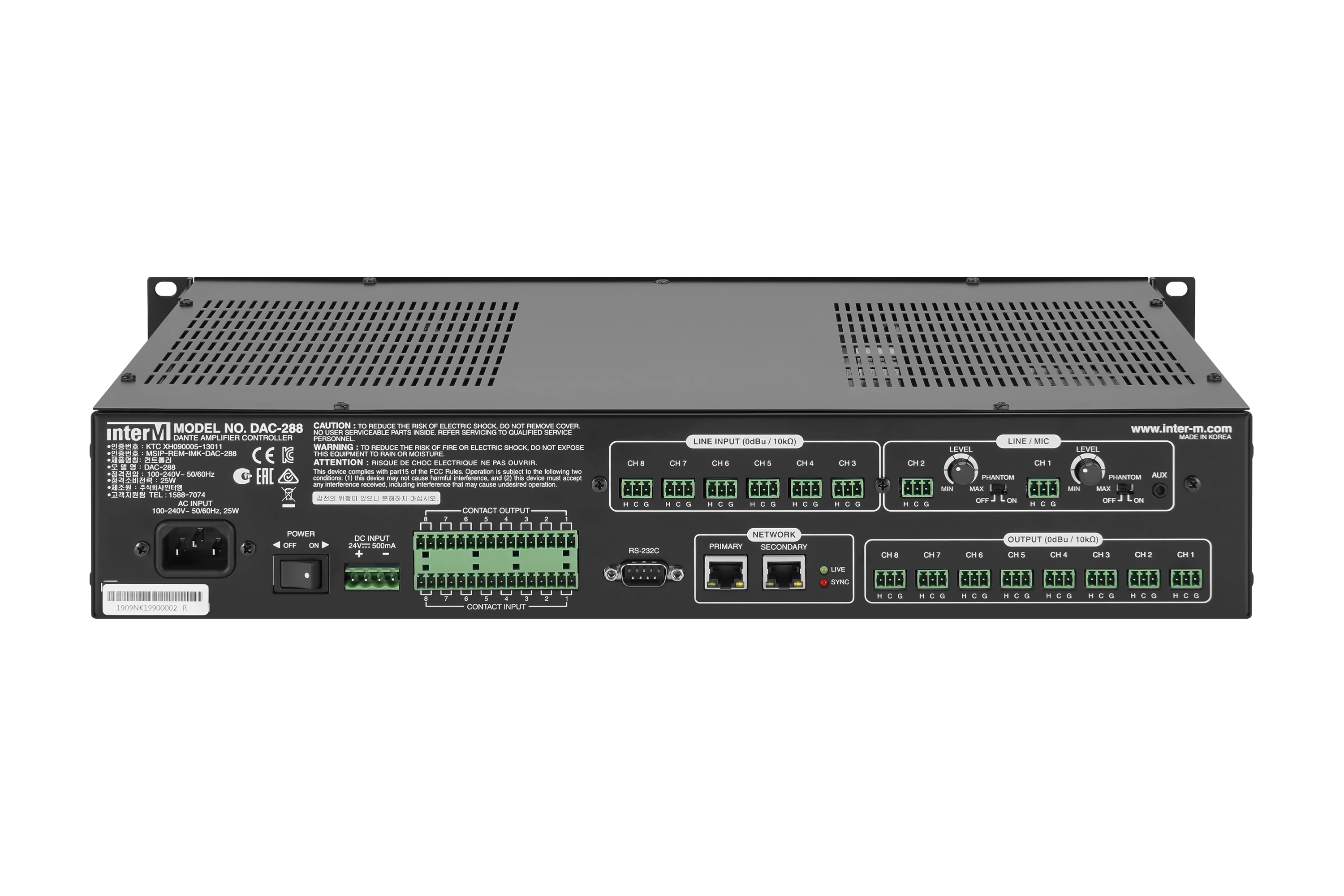

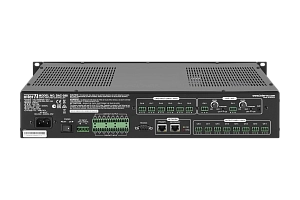

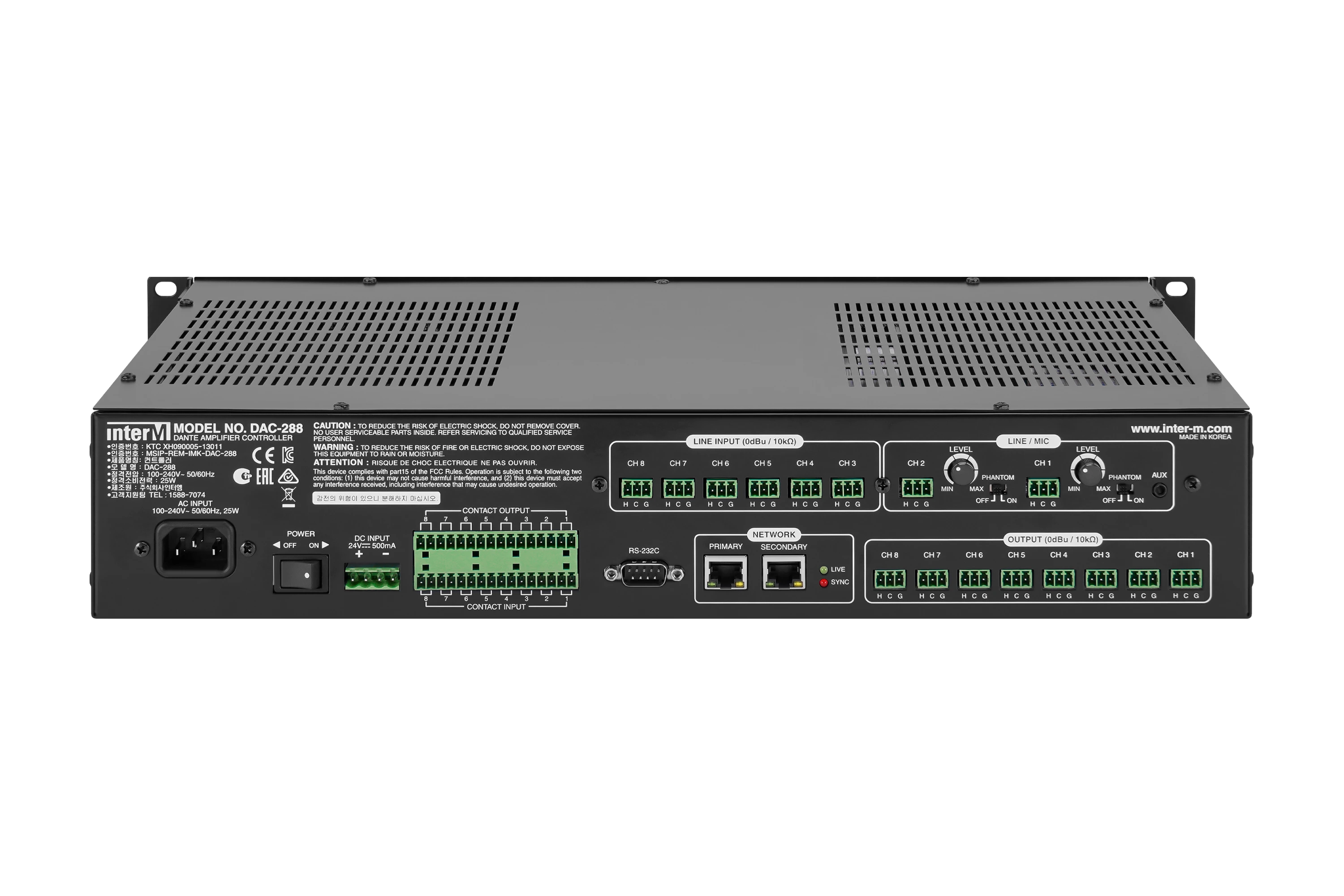

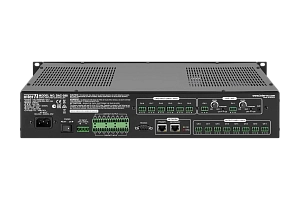

Развернуть всеРазъемы подключения
Скачать документацию
Программное обеспечение
-
У нас зал нестандартных размеров площадью 820 м2, сильно вытянут в длину, сцена 9×6 м. Имеется комплект аналогового оборудования (микрофоны, микшер, усилители, колонки). Плюс к этому стоит задача передачи звука из зала в помещение, расположенное на расстоянии около 90 м в этом же здании. Подскажите, пожалуйста, какой минимальный комплект оборудования необходим для создания сети Dante?
Для интеграции существующего оборудования в сеть Dante вам потребуется комплект из аналого-цифровых (АЦП) и цифро-аналоговых преобразователей (ЦАП), а также стандартное сетевое оборудование.
Для стабильной работы сети Dante с большим количеством каналов необходим управляемый гигабитный (1000 Мбит/с) коммутатор. Управляемые коммутаторы позволяют настроить приоритезацию трафика (QoS) для гарантированной доставки аудиопакетов. Для настройки сети и маршрутизации аудиосигналов потребуется компьютер с бесплатным программным обеспечением Dante Controller. Сетевые кабели должны быть категории Cat5e или Cat6.
В первом приближении, при наличии сетевого оборудования, комплект оборудования Dante для вашего зала может состоять из двух сетевых аудиоконтроллеров Inter-M DAC-288, установленных один на сцене (рядом с усилителями), а второй — в зале (на рабочем месте оператора) и одного аудиоконвертера AFFA AFDC-122 или AFDC-144, установленного в удаленном помещении.
Преимущества данного подхода
- Вы сможете сохранить свои аналоговые микрофоны, микшер и усилители, постепенно интегрируя их в цифровую сеть.
- Система может быть легко расширена в будущем. Вы сможете добавлять новые Dante-устройства (например, цифровой микшер, аудиопроцессор) без необходимости менять всю структуру.
- Сеть Dante позволяет передавать многоканальный звук на 100 м по одному сетевому кабелю без потери качества.
- Маршрутизация звука осуществляется программой через Dante Controller, что делает управление сетью простым и интуитивно понятным.
АРСТЕЛ располагает необходимым оборудованием Dante, совмещающим функции АЦП и ЦАП. Наши инженеры готовы провести акустические расчеты помещения и оказать помощь в детальной проработке спецификации необходимого оборудования.
Подробнее о сетевом оборудовании в статье: Оборудование Inter-M для дистанционной передачи звука.
