Цифровой усилитель мощности с интерфейсом Dante
| Количество каналов | 2 |
| Номинальная мощность (4 Ом), Вт | 2 х 450 |
| Номинальная мощность в мостовом режиме (8 Ом), Вт | 1 х 900 |
Цифровой усилитель мощности с интерфейсом Dante AFDA-500D
Двухканальный цифровой усилитель мощности AFDA-500D с встроенным цифровым аудиопроцессором, новинка в модельном ряду производителя AFFA Electronics, предназначен для применения в распределенных системах профессионального озвучивания, использующих сеть Ethernet для передачи аудиосигнала на большие расстояния и дистанционного управления.
Модель AFDA-500D способна принимать до 2 цифровых аудиопотоков Dante. Применение данной технологии позволяет добиться наивысшего качества приема аудиосигналов по сетям Ethernet c задержкой менее 1 мс/ и точной синхронизацией.
Встроенный в усилитель процессор DSP обеспечивает выполнение всевозможных функции по цифровой обработки аудиосигнала: свободная матрица сигналов, 15-полосный параметрический эквалайзер на входе и 10-полосный параметрический эквалайзер на выходе, фильтры верхних и нижних частот, шумоподавитель, FIR-фильтр, компрессор, лимитер, линия задержки, генератор тестовых сигналов, инвертирование фазы сигнала. Управление цифровой обработкой аудиосигнала осуществляется через специализированное программное обеспечение MConsole.
Функциональные возможности
2-канальный цифровой
усилитель D-класса
Выходные каскады усилителя мощности работают в импульсном режиме, что позволяет достичь высокого коэффициента полезного действия, обеспечить высокую надежность при низкой рабочей температуре, небольших габаритах и массе блока
Цифровой вход Dante
Применение технологии DANTE позволяет добиться наивысшего качества приема аудиосигналов по сетям Ethernet c задержкой, не превышающей 1 мс, и точной синхронизацией с расхождением не более 1 мкс
Стерео/мостовой режим
2x450 Вт - номинальная выходная мощность в стерео режиме (нагрузка 4 Ом)
900 Вт - номинальная выходная мощность в мостовом режиме (нагрузка 8 Ом)
Цифровая обработка аудиосигнала
Встроенный процессор DSP позволяет выполнять широкий спектр функций цифровой обработки аудиосигнала: 8-полосный параметрический эквалайзер, 2 полочных фильтра, фильтры верхних и нижних частот, лимитер, линия задержки
Возможность построения распределенных систем
Устройство позволяет организовать распределенную систему, использующую в качестве среды передачи данных сеть Ethernet

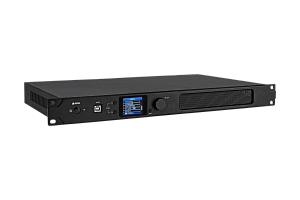

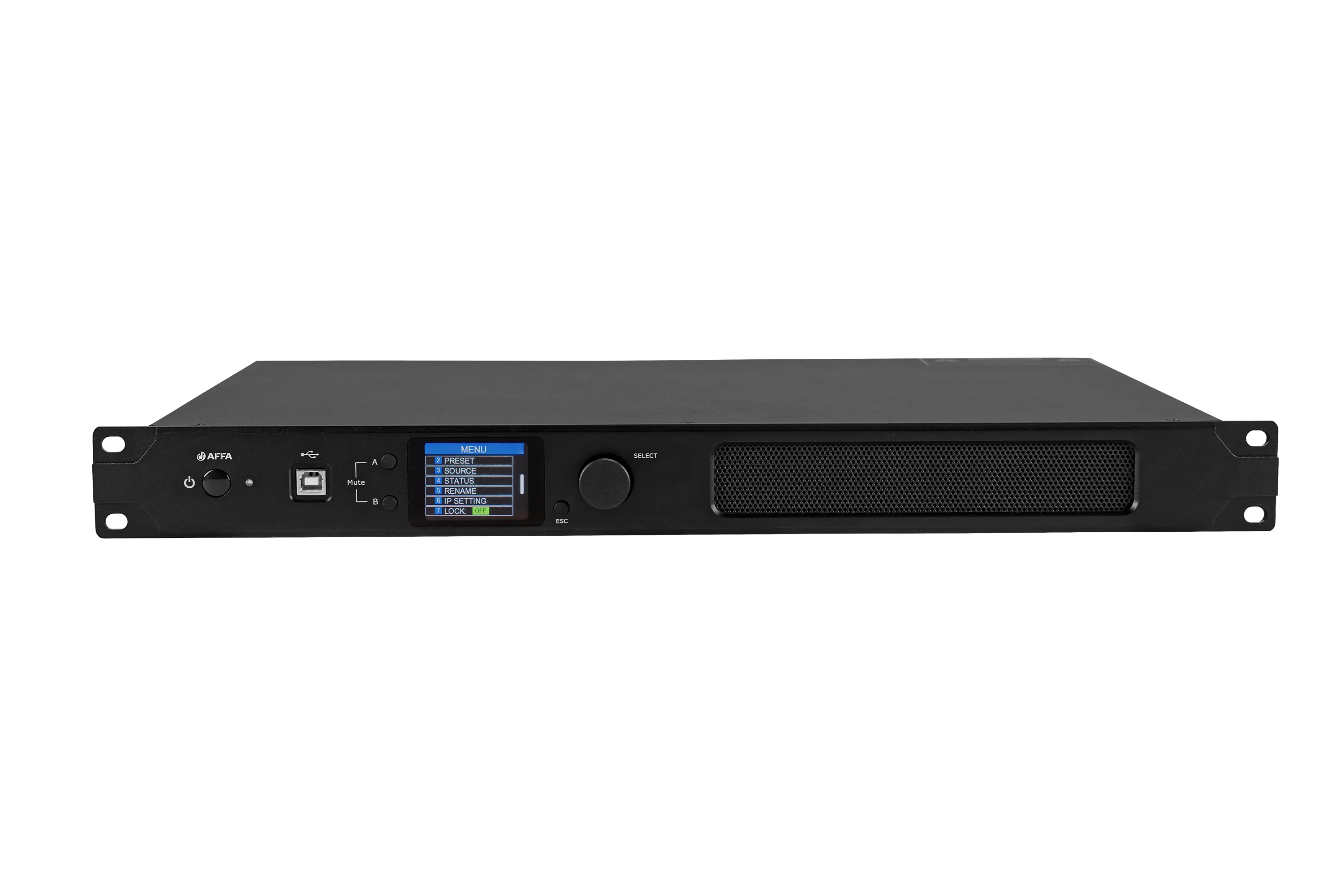

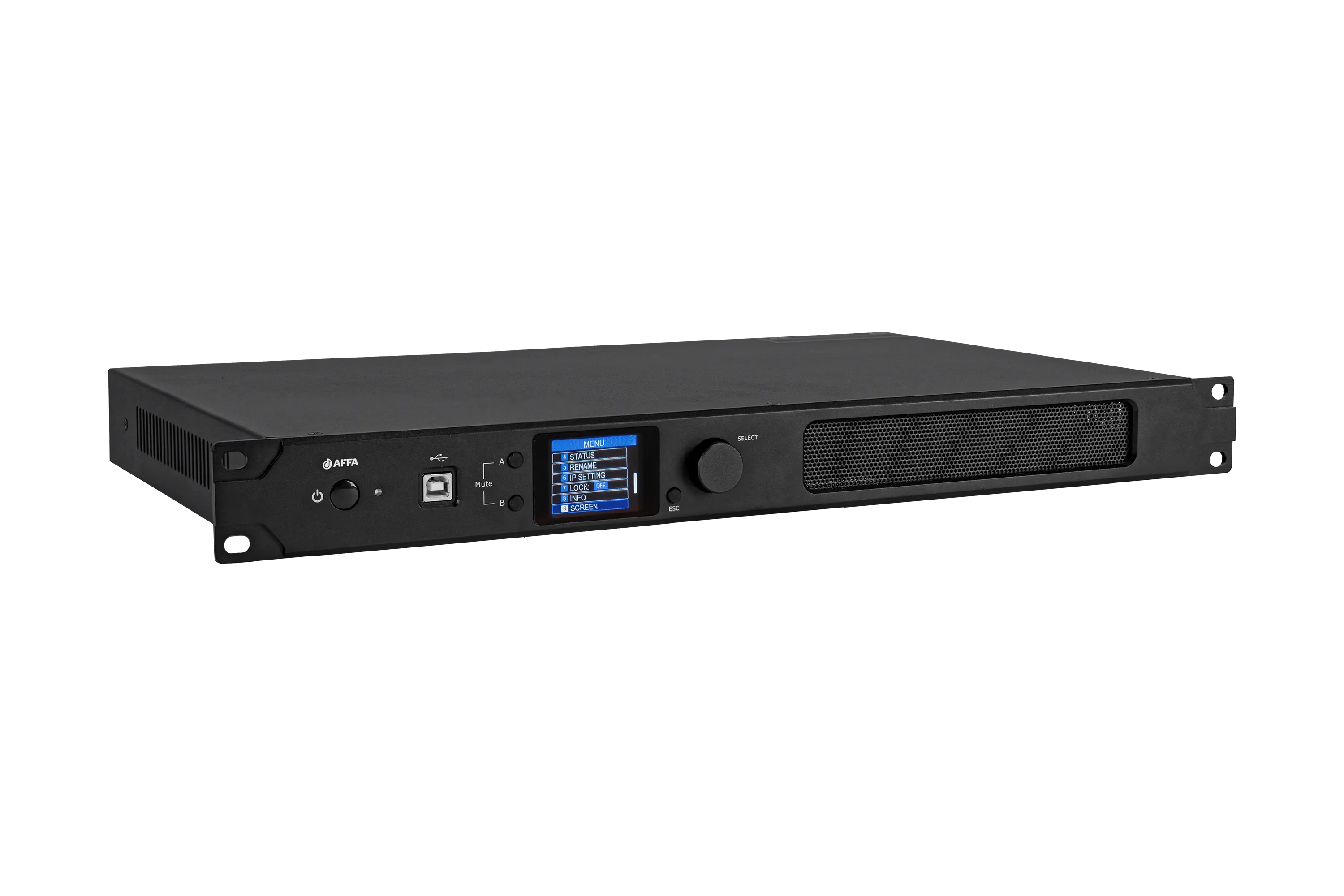

ЖК дисплей
320*240 пикселей, цветной IPS. Отображает настройки и режимы работы усилителя
Технические характеристики AFDA-500D

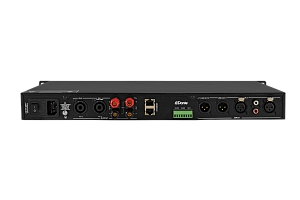

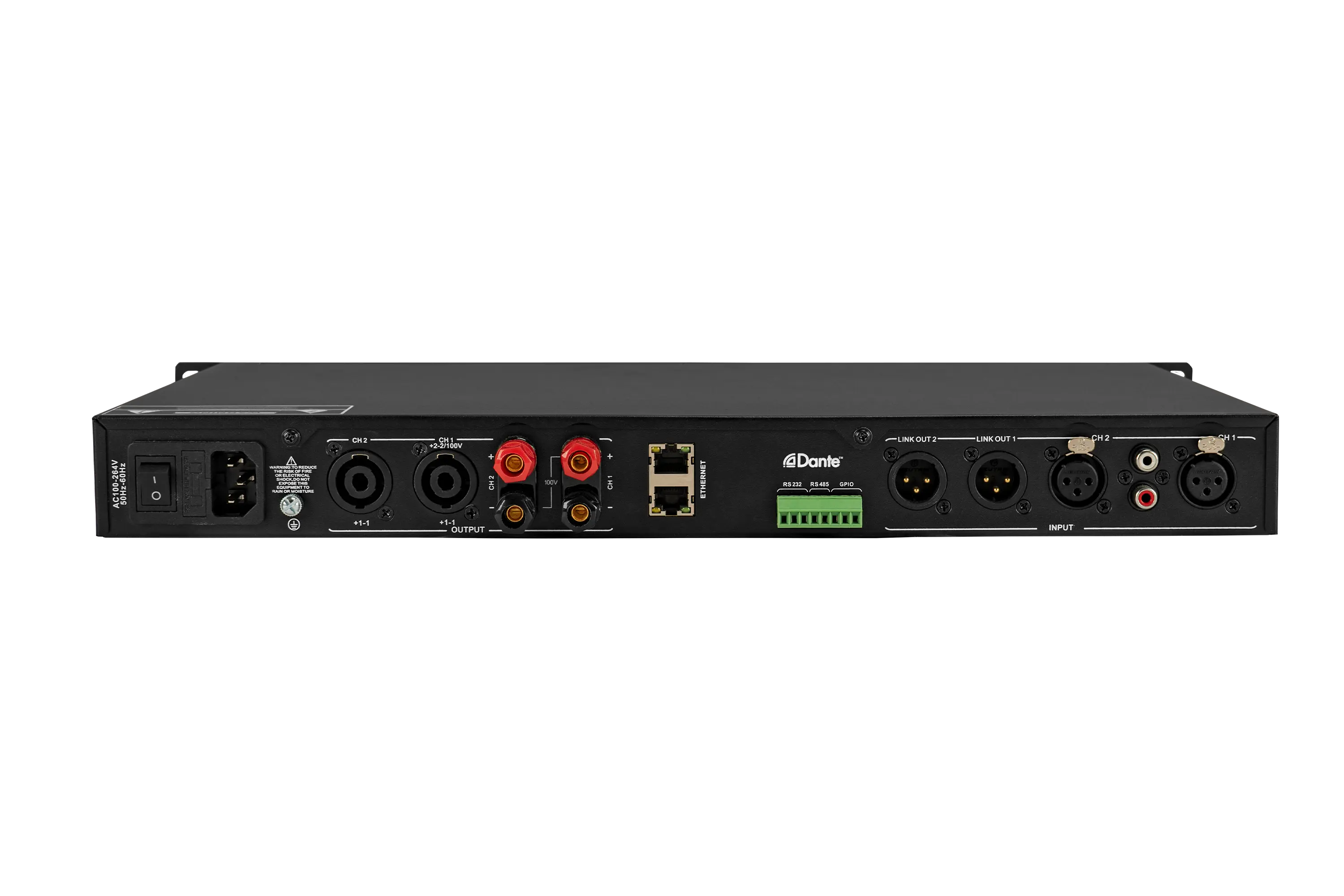

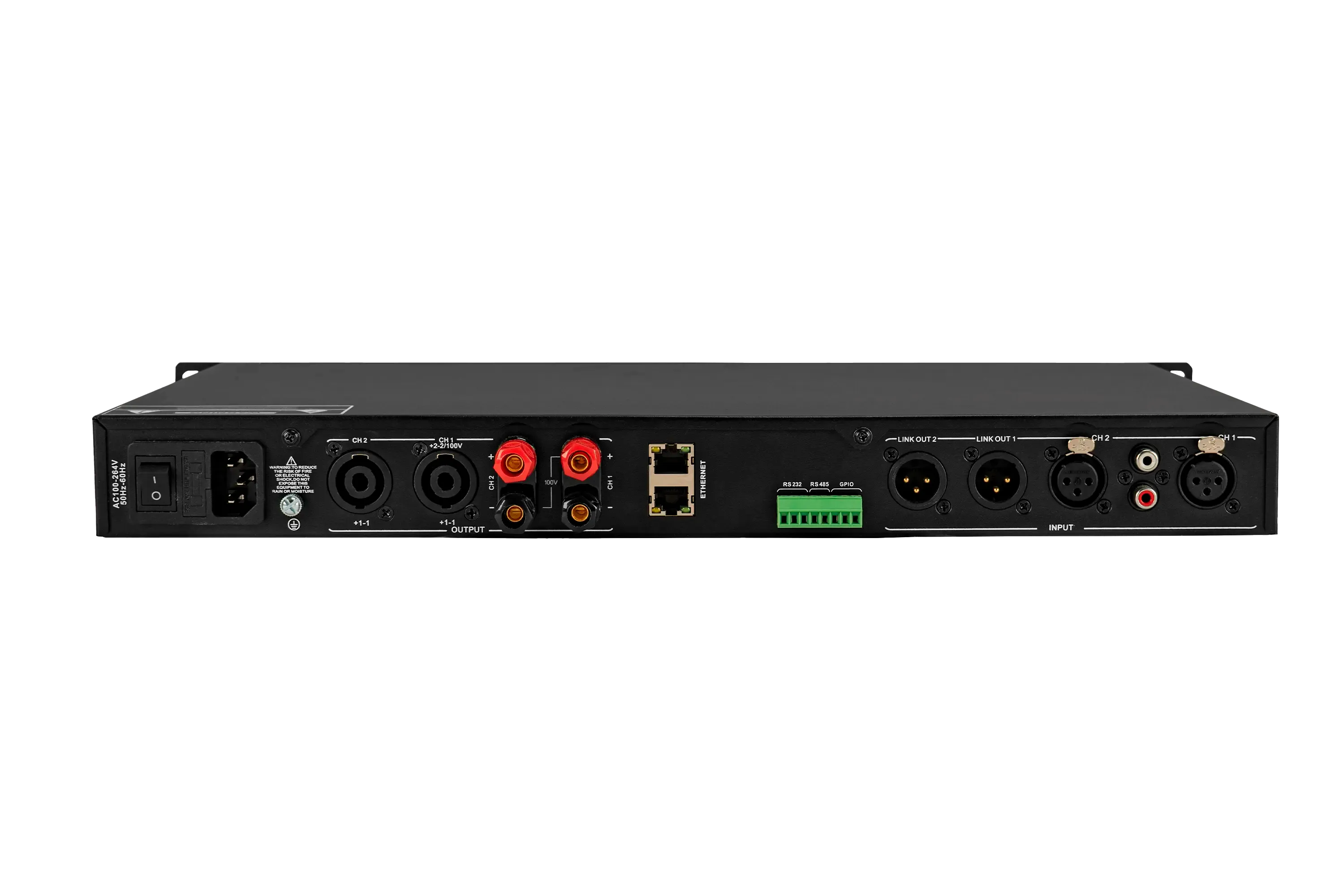

Развернуть всеРазъемы подключения
2 XLR гнездо, балансные (LINK OUT)
Способ установки
в стандартную 19" стойку
Дополнительно
DSP процессор, цифровой вход Dante
Комплектация

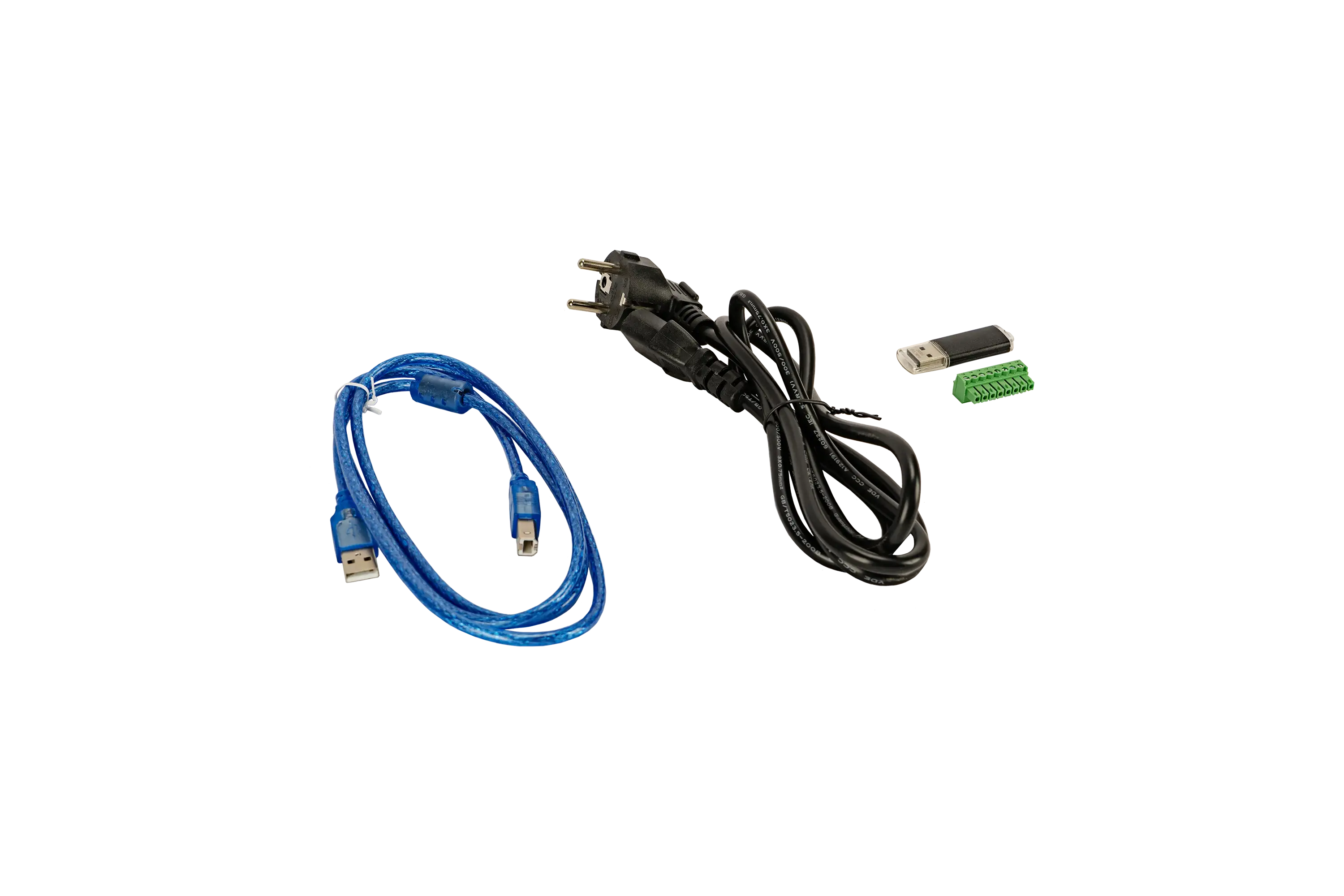

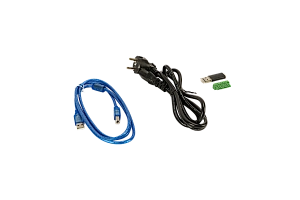

Усилитель мощности 1 шт., шнур питания, эксплуатационная документация
СкрытьСкачать документацию
-
В руководстве пользователя на усилитель мощности AFDA-500D указано, что существует пять поддерживаемых типов входного сигнала: Analog, Dante, Mix, Analog+, Dante+. Поясните, пожалуйста, для чего используются варианты Mix, Analog+ и Dante+?
В отличие от типов входного сигнала Analog и Dante, разрешающих использовать только аналоговый или только цифровой режим для данного входа, типы входного сигнала Analog+ и Dante+ устанавливают приоритизацию выбора сигнала, одновременно подаваемого на усилитель локально и из сети DANTE.
Например, пусть на вход А усилителя c помощью утилиты Dante Controller скоммутирован сигнал, подаваемый по сети с удаленного источника (например, с линии системы оповещения), и к этому же входу А локально подключен другой источник сигнала (например, выход микшера, используемого при проведении мероприятия). Если установить тип входного сигнала Dante+, то при отсутствии сигнала из сети DANTE на выход усилителя будет поступать сигнал с локального входа (озвучивание мероприятия), но при поступлении сигнала из сети DANTE уже этот сигнал станет приоритетным, а сигнал с локального входа будет блокироваться. Таким образом на выход усилителя поступит только сигнал системы оповещения.
Если поменять начальные условия из нашего примера на противоположные и установить тип Analog+, то приоритетным станет локальный аналоговый сигнал.
Тип Mix осуществляет стандартное микширование сигналов с локального и цифрового входов.
