D-40Q

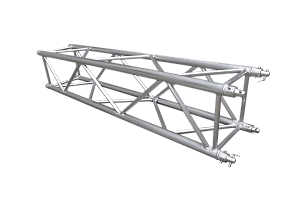

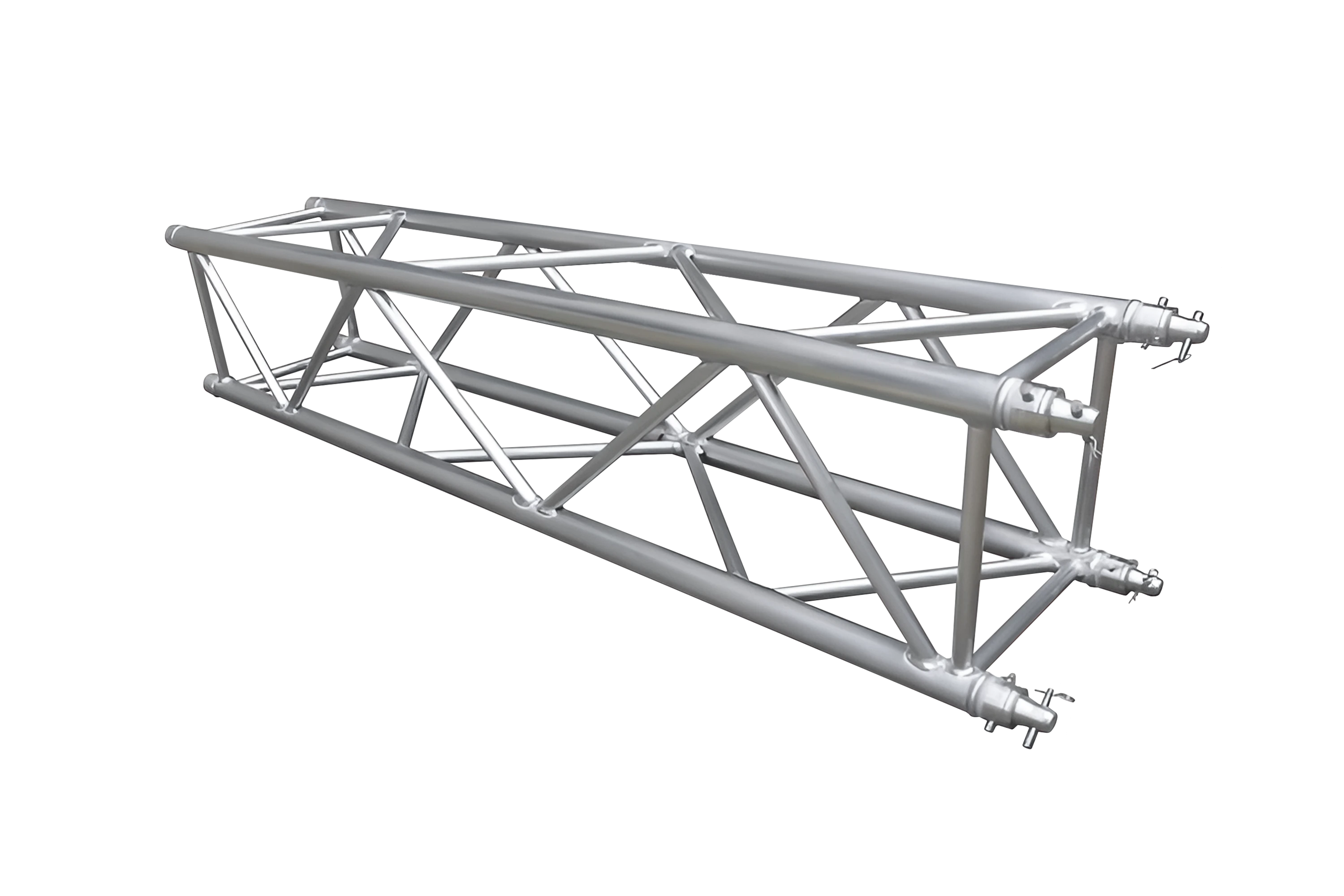

Многофункциональная квадратная ферма D-40Q предназначена для возведения временных или постоянных сцен, выставочных стендов, крепления театрального освещения, экранных подвесов и других конструкций в индустрии развлечений и рекламы. Сценическая ферма может использоваться в качестве вертикальной опоры, горизонтальной или наклонной балки. Выпускается из долговечного алюминиевого сплава в прямом или дуговом горизонтальном и вертикальном исполнении. Соединение модулей выполняется прочным двойным коническим креплением, которое фиксируется с помощью конического штифта на концах поясных трубок. Износ компенсируется конической формой соединителей и не ведет к дополнительному прогибу.
Конструкция сценической квадратной фермы D-40Q имеет ряд преимуществ:
- Жесткая и устойчивая
- Простая и надежная система быстрого соединения
- Простота в обращении благодаря легким и компактным элементам
- Удобство использования, транспортировки и хранения
- Широкий выбор стандартных длин от 50 см до 4 м
- Выверенный расчет нагрузок
Скругленные фермы могут соединяться как в дуги под определенным углом, так и в полный круг. Используются для быстрого монтажа арочных и туннельных сцен, легких конструкций под инсталляции света и звука, для декораций в выставочных залах, для рекламных баннеров, элементов украшения зрелищных мероприятий и т.п.
Приведенная таблица показывает нагрузку на одну точку при разном количестве точек нагружения или нагрузку на метр пролета при равномерно распределенной нагрузке:
| Длина пролета, м | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Распределенная нагрузка (UDL), кг/м | 1579 | 1173 | 891 | 692 | 549 | 445 | 362 | 301 | 253 | 212 | 179 | 153 | 131 | 114 | 99 | 87 | 77 | 68 |
| Прогиб (UDL), мм | 3 | 8 | 15 | 24 | 35 | 49 | 64 | 82 | 101 | 121 | 143 | 165 | 190 | 216 | 244 | 273 | 304 | 337 |
| Одиночная центральная нагрузка (CPL), кг | 2601 | 2264 | 2004 | 1795 | 1624 | 1480 | 1358 | 1253 | 1160 | 1079 | 1006 | 941 | 881 | 827 | 779 | 733 | 691 | 652 |
| Прогиб (CPL), мм | 3 | 6 | 11 | 17 | 24 | 33 | 43 | 55 | 69 | 84 | 101 | 120 | 141 | 163 | 187 | 213 | 240 | 270 |
| Трехточечная нагрузка, кг | 1521 | 1360 | 1229 | 1119 | 1027 | 947 | 879 | 818 | 764 | 715 | 671 | 631 | 595 | 561 | 530 | 501 | 475 | 450 |
| Прогиб (3 точки), мм | 3 | 6 | 11 | 18 | 26 | 36 | 48 | 61 | 77 | 95 | 114 | 136 | 159 | 185 | 212 | 242 | 274 | 308 |
| Четырехточечная нагрузка, кг | 1110 | 1010 | 926 | 854 | 793 | 738 | 690 | 647 | 608 | 573 | 541 | 512 | 484 | 455 | 423 | 393 | 366 | 342 |
| Прогиб (4 точки), мм | 3 | 6 | 12 | 19 | 28 | 39 | 52 | 67 | 85 | 105 | 127 | 152 | 178 | 206 | 233 | 261 | 291 | 323 |
| Пятиточечная нагрузка, кг | 884 | 814 | 754 | 702 | 657 | 616 | 580 | 546 | 504 | 467 | 434 | 405 | 379 | 355 | 333 | 313 | 295 | 278 |
| Прогиб (5 точек), мм | 3 | 7 | 12 | 20 | 29 | 41 | 55 | 72 | 89 | 108 | 130 | 153 | 178 | 205 | 234 | 265 | 298 | 333 |
Примечания:
- Распределённая нагрузка (UDL) — равномерно распределённая нагрузка по всей длине пролёта.
- Одиночная центральная нагрузка (CPL) — сосредоточенный груз в середине пролёта.
- Трёхточечная нагрузка — два симметричных груза на расстоянии 1/3 и 2/3 пролёта.
- Четырёхточечная нагрузка — три груза в точках 1/4, 1/2 и 3/4 пролёта.
- Пятиточечная нагрузка — четыре груза с равным шагом (1/5, 2/5, 3/5, 4/5).
- Прогибы указаны в миллиметрах.
