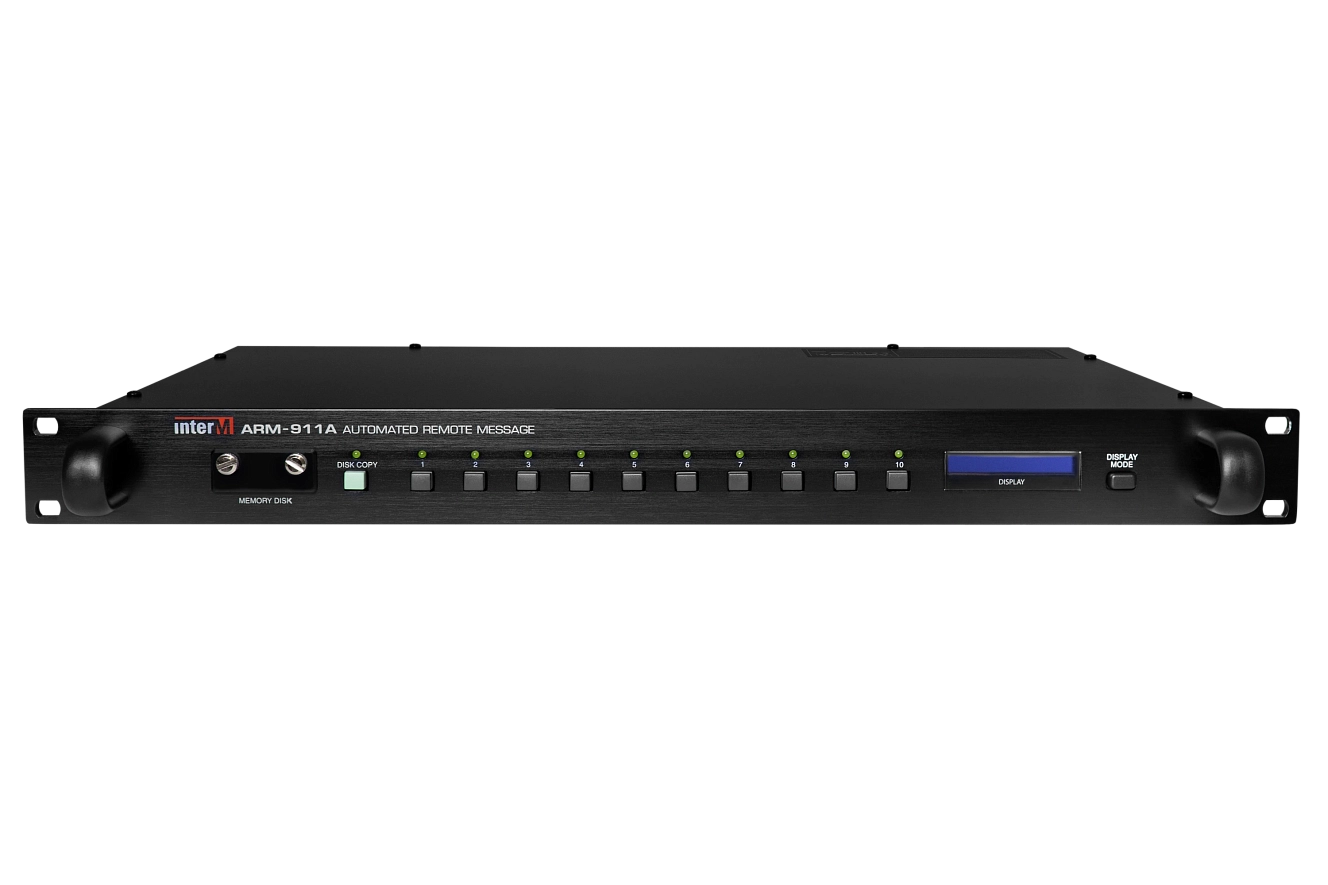

Для того, чтобы СОУЭ обеспечивала оповещение людей при террористической угрозе, в состав стойки достаточно ввести только одно устройство – блок автоматического тревожного оповещения ARM-911A.
В соответствии с требованиями законодательства РФ, объекты с постоянным пребыванием людей, помимо СОУЭ, оборудуются также и системой экстренного оповещения об угрозе возникновения теракта или чрезвычайной ситуации (ЧС). Такая система должна гарантированно обеспечивать своевременное доведение критически важной информации до каждого человека, находящегося в зоне оповещения. Для оповещения используются речевые сообщения различного содержания. Для СОУЭ 3‒4 типа обычно применяется единственное тревожное сообщение, которое транслируется выборочно по зонам или во все зоны оповещения одновременно. При этом сообщение может содержать как открытый текст с указанием действий для безопасной эвакуации («Внимание! Пожарная тревога! ...»), так и закодированную информацию в виде формализованного текста («Внимание! Код 1000»).
Для случаев, связанных с возникновением ЧС или террористической угрозы, может потребоваться более одного заранее записанного сообщения, так как причины возникновения опасных для человека ситуаций могут быть разнообразными. И, стало быть, вариантов противодействия опасности должно быть как можно больше.
Абсолютно все возможные варианты развития событий на объекте предусмотреть практически невозможно. Но можно определить наиболее вероятные угрозы и заранее разработать меры противодействия им. Так, для оповещения населения о надвигающейся ЧС в районе размещения объекта предусмотрена Региональная автоматизированная система централизованного оповещения населения (РАСЦО). Разработкой текстов для оповещения населения о ЧС занимаются ответственные организации, а задача локальной системы оповещения (ЛСО) заключается в принятии трансляции от РАСЦО, преобразовании и воспроизведении сообщений в пределах действия ЛСО.
Для информирования людей о возникновении террористической угрозы и дальнейших действиях может также потребоваться несколько вариантов сообщений. Кроме того, с целью координации действий персонал дежурной службы должен иметь возможность вмешаться в процесс автоматического оповещения, для чего в речевой системе обязательно должен быть предусмотрен так называемый «аварийный микрофон».
СОУЭ Inter-M решает задачи автоматического оповещения при пожаре, ретрансляции сообщений РАСЦО. Для оперативного управления эвакуацией людей в автоматическом или ручном режиме при возникновении разного рода нештатных или чрезвычайных ситуаций в состав стойки включается блок ARM-911A. Дополнительно к ARM-911A может подключаться до четырех микрофонных панелей настольного (RM-911D) или настенного (RM-911W) исполнения.

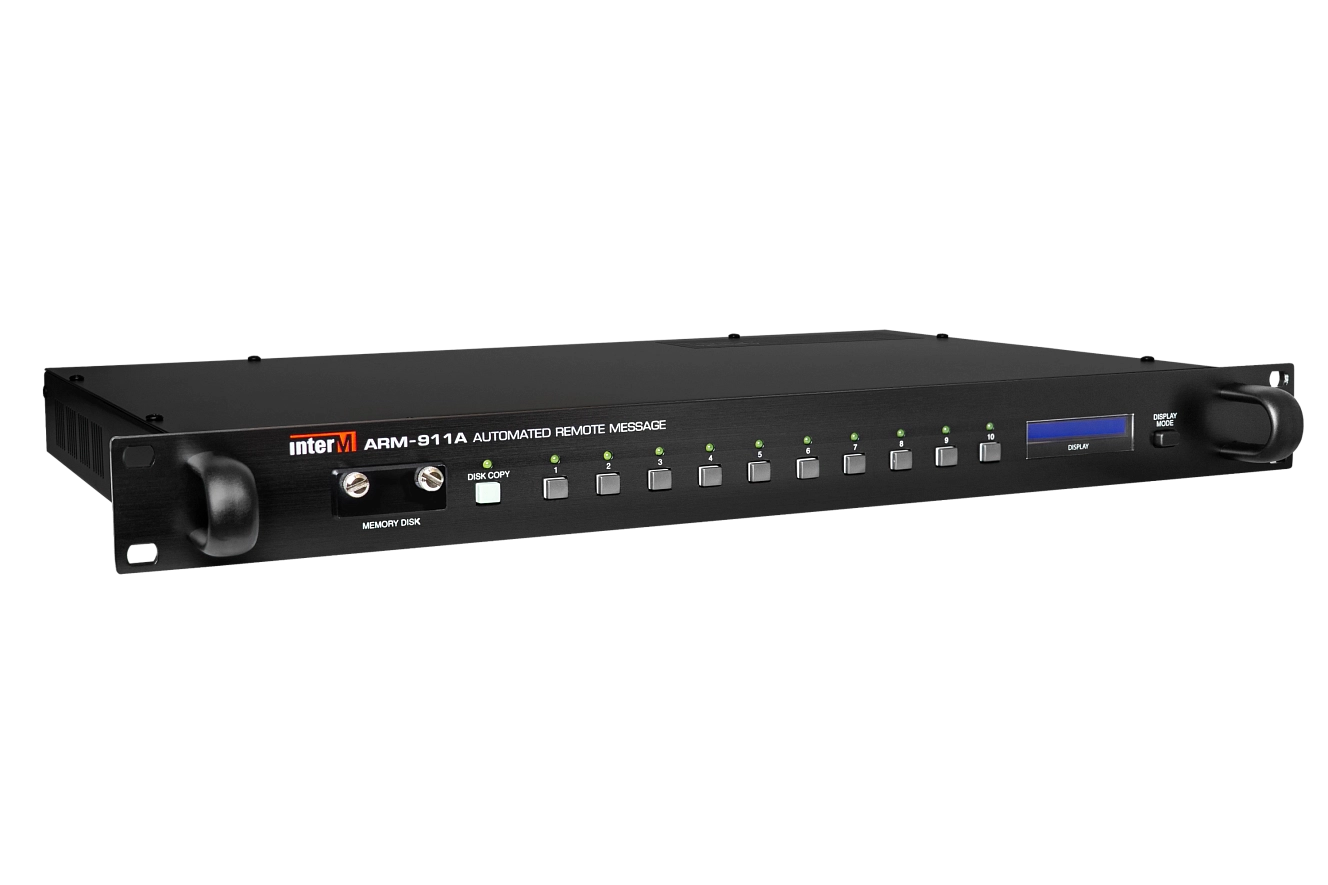

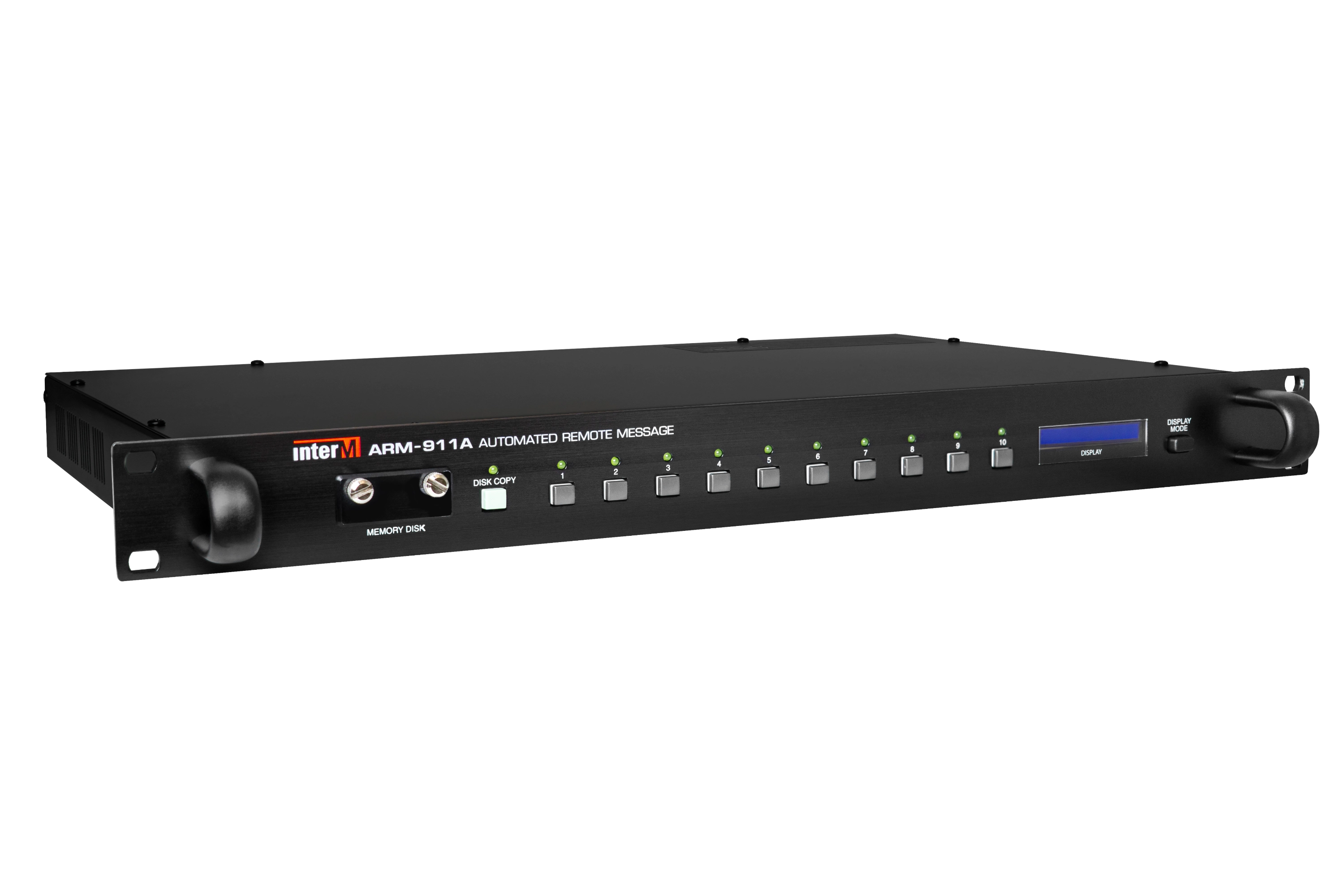

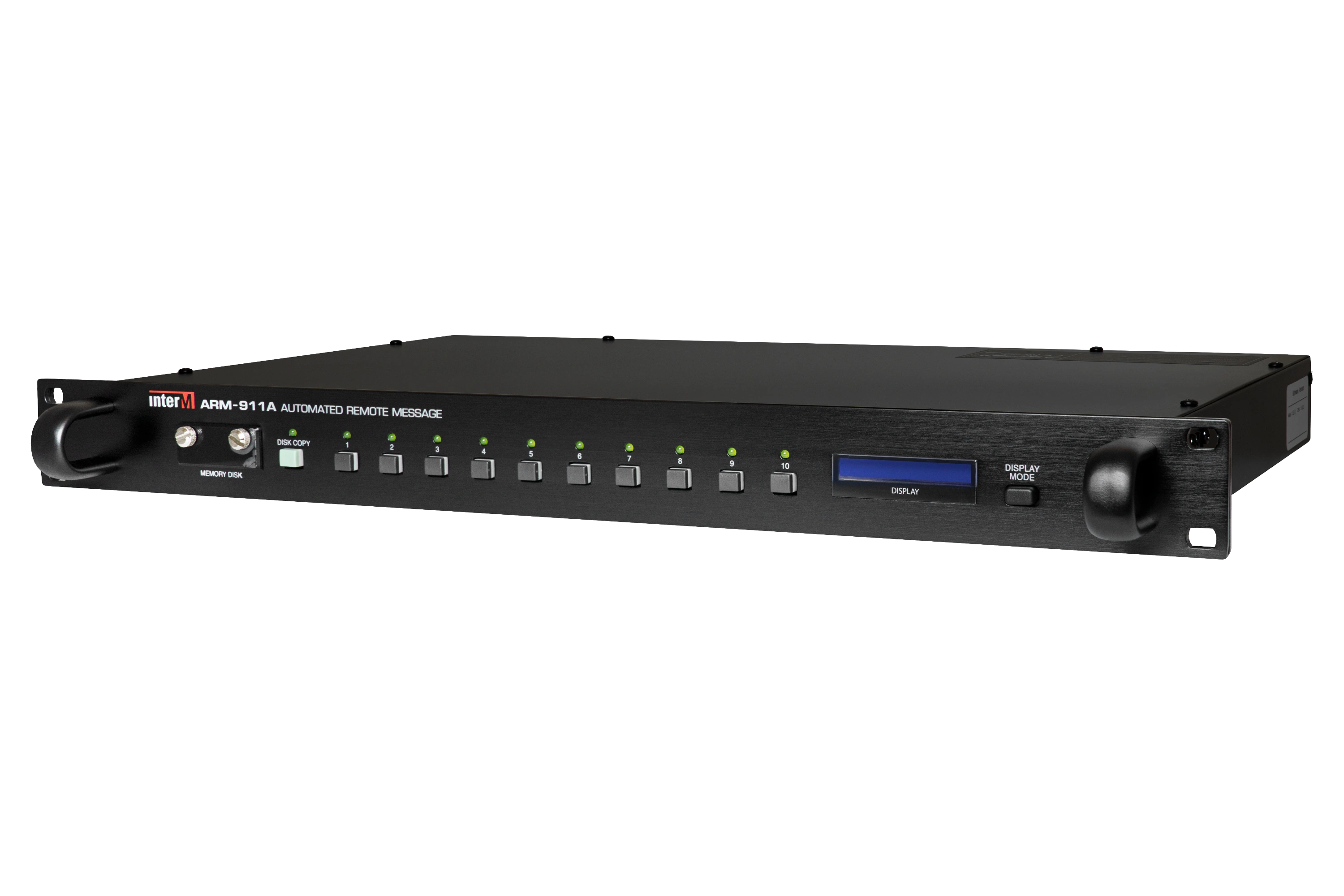

Функциональные возможности и особенности
-
10 тревожных сообщений + 1 дополнительное сообщение
В Flash-памяти блока ARM-911A может храниться до 11 различных тревожных сигналов и сообщений.
-
Ручной и автоматический режим работы
Любое из 10 тревожных сообщений может быть запущено: одним нажатием кнопки на лицевой панели; при помощи «сухих контактов», замыкание которых осуществляется удаленными кнопками; по внешнему сигналу – например, от системы пожарной или охранной сигнализации. Допускается управление блоком ARM-911A по последовательному интерфейсу RS-232.
-
Подключение микрофонных панелей RM-911D и RM-911W
К блоку ARM-911A может быть подключено до четырех микрофонных панелей настольного (RM-911D) или настенного (RM-911W) исполнения, с помощью которых можно передавать голос оператора или запускать готовые тревожные сообщения.
-
Подключение к автоматической телефонной станции (АТС)
При наличии местной телефонной связи запуск записанного сообщения и передача голоса оператора может также осуществляться с любого телефонного аппарата ‒ стационарного или мобильного.
-
Внешние источники сигнала
Предусмотрена возможность подключения внешних источников звукового сигнала линейного уровня, активация которых выполняется специальными управляющими «сухими контактами».
-
Трансляция по недельному расписанию
Блок ARM-911A позволяет воспроизводить музыкальные файлы, информацию рекламного или служебного характера по заранее составленному недельному расписанию.
-
Гибкая система приоритетов
Корректная работа устройства в условиях многообразия источников сигнала и способов управления достигается за счет гибкой программируемой системы приоритетов.
-
Управление через web-интерфейс
Пользователь может конфигурировать систему с помощью любого компьютера или мобильного устройства, имеющего доступ к локальной сети.

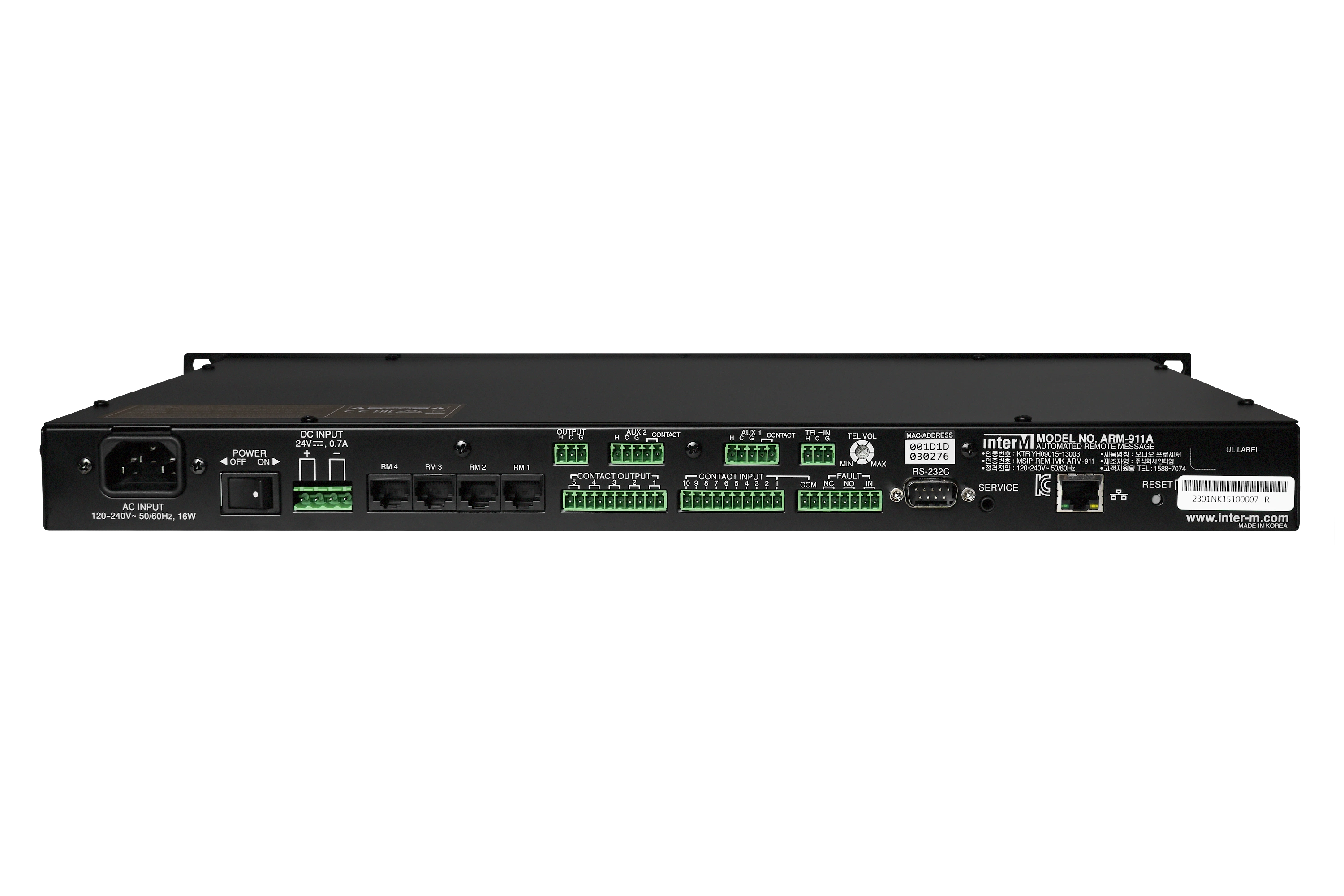

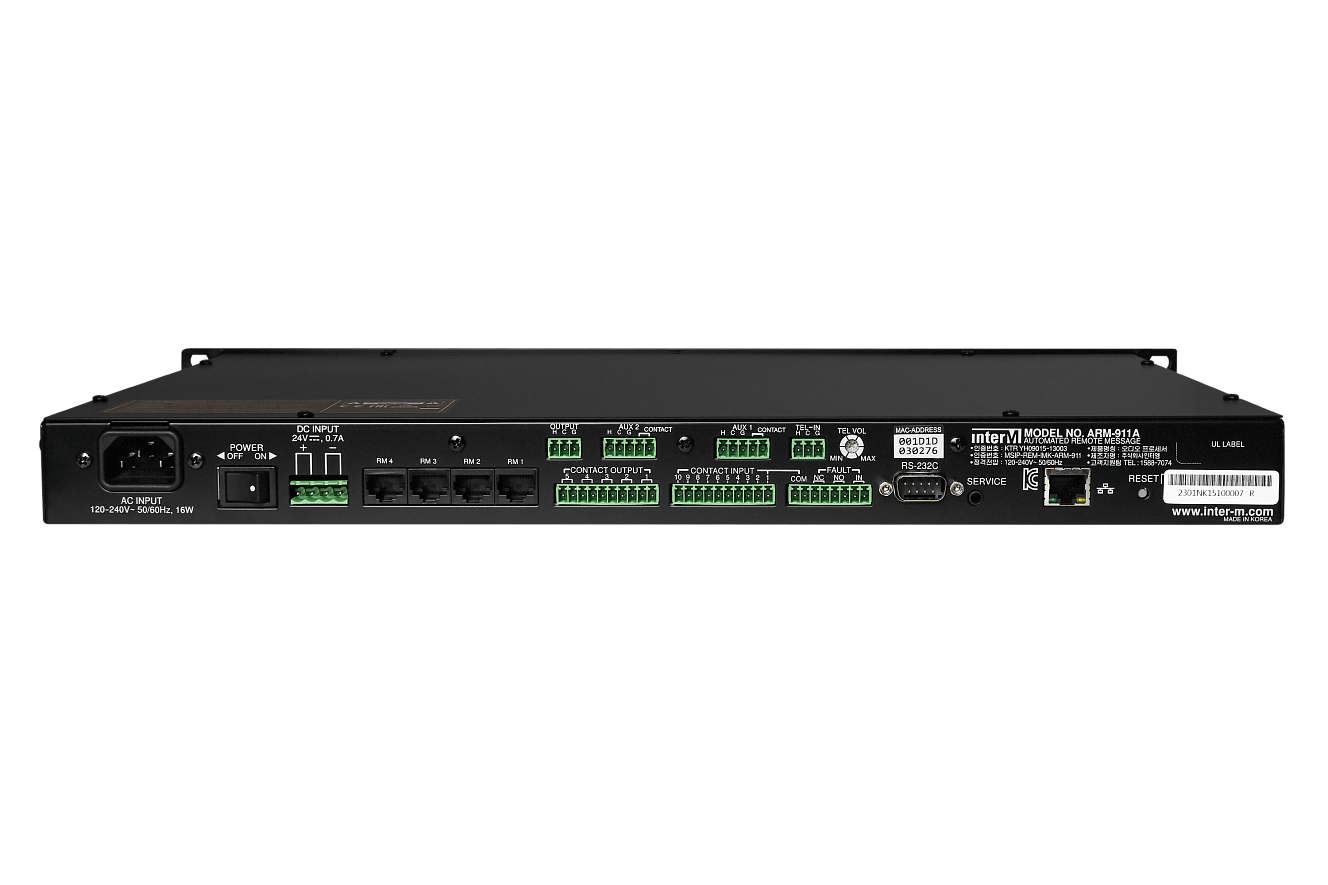

Конструкция
Конструкция блока
Блоки усилителя
1 Плата обработки аудиосигнала
Импульсный источник питания
В небольшом стальном корпусе, благодаря высокой степени интеграции печатных плат и использовании самой современной элементной базы, компактно размещены все функциональные узлы ARM-911A.
В качестве источника питания используется импульсный блок STAR50S-F-24C корейской компании Powercop. Источник выполнен в виде отдельного модуля компактных размеров: 110×80×32 мм. Для наилучшего отвода тепла оболочка источника изготовлена из перфорированного материала. В схеме реализована эффективная защита по току и от перегрева. КПД устройства составляет не менее 86 %, что даже для импульсных источников является хорошим показателем. Столь высокий параметр энергоэффективности свидетельствует о высоком качестве электронных компонентов и рациональных решениях в конструкции модуля питания.
Микроконтроллер AVR ATmega 2560
и оперативная память K6R4016V1D
В основе схемы ARM-911A — 8-разрядный микроконтроллер с малым энергопотреблением AVR ATmega 2560 фирмы Atmel Corporation. В паре с микроконтроллером работает оперативная память K6R4016V1D объемом 4 Мб производства Samsung Corp.
Сетевая плата
Сетевая плата, с помощью которой формируется web-интерфейс, собрана на процессоре IMX283 ARM926EJ-S компании Freescale Semiconductor с рабочей частотой 454 МГц, 128 Кбайт RAM и 32 Кбайт кэш-памяти.
Технические характеристики
| Наименование | ARM-911A | |
|---|---|---|
| Уровни приоритета | программируемые | |
| Поддерживаемые аудиоформаты | MP3 | |
| Функция пейджинга через АТС | да | |
| Количество линейных выходов | 1 | |
| Количество универсальных аудиовходов | 2 | |
| Тип носителя | SD | |
| Напряжение питания, В | — основное (переменный ток, 50 Гц) | 230 |
| — резервное (постоянный ток) | 24 | |
| Потребляемая мощность (230 В), Вт | — максимальная | 10,5 |
| — в дежурном режиме | 9,8 | |
| Потребляемая мощность (24 В), Вт | — максимальная | 7,8 |
| — в дежурном режиме | 1,3 | |
Схема применения
На рисунке ниже изображена типовая схема СОУЭ на одну зону, где показана возможность подключения АТС, до четырех микрофонных панелей, музыкального источника CD-6208, РАСЦО. В качестве усилителя мощности использован DPA-600S. Контроль трансляционных линий осуществляется блоком SC-6224.
Возможно применение контроллера ARM-911A в качестве ядра системы озвучивания технологических процессов. В такой системе запуск сообщений инициируется автоматизированной системой управления технологическим процессом (АСУ ТП) через «сухие контакты». Данная система озвучивания способна выполнять функции поисково-диспетчерской связи и РАСЦО.
Использование ARM-911A как дополнительного источника тревожных сообщений в СОУЭ 4‒5 типа может значительно увеличить эффективность и существенно ускорить процесс эвакуации. В такой СОУЭ цифровой магнитофон PV-6232A и ARM-911A могут одновременно озвучивать отдельные зоны или группы зон различными сообщениями по заранее намеченному плану.
Используя стоечное оборудование Inter-M при организации СОУЭ, вы гарантированно получаете надежную систему оповещения, эффективно работающую в условиях чрезвычайной ситуации. Для подбора оборудования, максимально отвечающего требованиям вашего бизнеса, обратитесь к нашим специалистам.
