CD/MP3-проигрыватель CD-6208 с портом USB и внутренней флеш-памятью на 6 дисков

Ни для кого не секрет, что в современном мире музыка является одним из наиболее эффективных способов психологического воздействия на человека. Музыка различного жанра, ритма, громкости может по-разному воздействовать — успокаивать, расслаблять либо, наоборот, побуждать к действию. Музыка сопровождает человека повсюду: дома, на работе и даже в дороге, будь то общественный транспорт или личный автомобиль.

Звуковое оформление играет особую роль в сфере розничной торговли и услуг. Результаты исследований неизменно подтверждают, что эмоциональное состояние покупателей во многом определяется фоновой музыкой. Многие компании розничной торговли прекрасно это осознают и уже давно используют звуковые системы для повышения эффективности своего бизнеса. Опросы показывают, что до 70 % посетителей магазинов обращают внимание на воспроизводимую музыку.

Медленная, спокойная музыка настраивает посетителей торгового зала на неторопливый лад, удерживая в магазине на более длительное время. Быстрая и ритмичная — подталкивает человека к спонтанным, необдуманным покупкам. При этом в музыкальном репертуаре, как правило, избегают известных композиций популярных исполнителей, так как они могут отвлечь внимание от главного — приобретения товаров. Следует отметить и не менее важный долговременный эффект воздействия музыки. Если покупатель провел время с удовольствием, испытал чувство комфорта, он будет возвращаться снова и снова, подсознательно выбирая именно этот магазин среди других.

Конечно же, репертуар для озвучивания должен быть тщательно подобран профессионалами, в соответствии с предпочтениями целевой категории посетителей, временем суток и другими факторами. В противном случае, результат может быть противоположным ожидаемому. То же самое можно сказать и о применяемом оборудовании для музыкальной трансляции. Оно должно быть достойного качества, а акустические системы к тому же должны иметь дизайн, способный гармонично дополнить любой интерьер. При этом нельзя забывать об источнике музыкального сигнала, в качестве которого обычно используют проигрыватель компакт-дисков.

Опытные инсталляторы применяют оборудование производства только известных, проверенных компаний, таких как TOA, BOSСH, Inter-M. В частности, если речь идет о музыкальных проигрывателях производства Inter-M, хорошо зарекомендовала себя модель CD-610 для высококачественного воспроизведения музыкальных файлов с поддержкой MP3 и WMA, а также CD-611 с USB-входом и CD-660 с возможностью проигрывания до 6-ти компакт-дисков.

Сегодня в дополнение к этим популярным моделям приходит новый мультиформатный проигрыватель CD-6208, который разработан компанией Inter-M на основе 30-летнего опыта производства высококлассного оборудования для звуковых систем профессионального и коммерческого назначения. Этот проигрыватель не только вобрал в себя основные достоинства вышеперечисленных моделей, но и обладает уникальными функциями.

Назначение

Проигрыватель CD-6208 предназначен для воспроизведения компакт-дисков CD-DA, аудиофайлов форматов MP3 и WMA на CD и USB-носителях, а также воспроизведения файлов из внутренней памяти. Он может использоваться в трансляционных и профессиональных звуковых системах.

Функциональные возможности и особенности

Поддержка форматов CD-DA, MP3, WMA

Проигрыватель позволяет воспроизводить файлы, записанные в форматах MP3 и Windows Media Audio, а также диски звукового формата CD Digital Audio.
Высокое качество воспроизведения аудиозаписей с компакт-дисков

24-битный цифро-аналоговый преобразователь от компании Burr-Brown с частотой дискретизации 192 кГц обеспечивает высокое качество воспроизведения аудиозаписей с классических компакт-дисков.
Автоматическое воспроизведение

Возможность настройки автоматического воспроизведения звукозаписей выбранного источника при включении проигрывателя.
Выбор источника воспроизведения

Возможность выбора источника воспроизведения с помощью кнопки на передней панели устройства: CD, USB, Memory Disk.
USB-порт для подключения флеш-карт

Воспроизведение MP3-файлов непосредственно через USB-интерфейс, а также обмен данными между внутренней памятью проигрывателя (Memory Disk) и внешним устройством.
Внутренняя память на 6 виртуальных дисков

Внутренная память объемом 8 ГБ позволяет сформировать до 6 виртуальных дисков копированием аудиозаписей с внешних носителей. Для оперативного выбора виртуальных дисков предусмотрены 6 кнопок быстрого доступа.
CD-привод на 1 диск с защитой от вибраций

CD-привод устройства рассчитан на использование одного компакт-диска и устойчиво работает даже при сильных вибрациях.
Регулировка скорости воспроизведения (pitch-эффект)

Плавное ускорение или замедление скорости воспроизведения аудиофайлов.
Выбор аудиозаписи нажатием одной кнопки

Возможность назначения любых аудиозаписей с любого виртуального диска на 10 кнопок быстрого доступа. Функция может быть полезна, например, для включения экстренных сообщений либо наиболее популярных музыкальных композиций.
Аналоговые и цифровые выходы

Устройство имеет аналоговые симметричные выходы, а также оптический и коаксиальный выходы формата S/PDIF (Sony / Philips Digital Interface).
Управление по интерфейсу RS-232С

Управление режимами работы устройства посредством цифрового интерфейса AMX и CRESTRON через порт RS-232С.

Конструкция

По сравнению с моделями предыдущей серии, дизайн CD-6208 существенно переработан в сторону максимального удобства и функциональности. В то же время отчетливо прослеживается общий стиль стоечного оборудования серии 6000. Конструктивно блок выполнен в 19-дюймовом стальном корпусе высотой 2U. Все основные элементы конструкции выполнены из металла. При разработке проигрывателя использовались только качественные материалы и современная элементная база от ведущих производителей электронных компонентов.

CD-проигрыватель ориентирован на широкий круг применений, поэтому предусмотрена возможность установки устройства в стандартный аппаратный шкаф и на горизонтальную поверхность, например стол или полку.

Рис. 1. Внутренняя конструкция

Любой CD-проигрыватель можно представить как систему, состоящую из двух основных функциональных блоков: система считывания информации с поверхности компакт-диска (CD-транспорт) и система преобразования цифровых данных в аналоговый сигнал (цифро-аналоговый преобразователь).

Очевидно, что качество воспроизведения компакт-дисков напрямую зависит и от системы считывания, и от цифро-аналогового преобразователя. Транспортный механизм в CD-6208 использует трехлучевую систему считывания, основной луч которой предназначен для непосредственного считывания информации, а два дополнительных — для обеспечения точного прохождения основного луча по центру дорожки.

Системы считывания информации в настоящее время уже практически достигли вершины своего развития, и в связи с этим дальнейшее улучшение качества звучания достигается за счёт развития систем преобразования цифровых данных в аналоговый сигнал (ЦАП).

Выходной аналоговый сигнал в CD-6208 формируется с помощью одного из лучших на сегодняшний день цифро-аналогового преобразователя PCM-1796, разработанного инженерами легендарной компании Burr-Brown Corporation, ныне принадлежащей Texas Instruments — мировому лидеру в проектировании и производстве прецизионных микросхем и микроэлектронных систем. Микросхема выполнена по технологии КМОП, отличительной особенностью которой является низкое энергопотребление. Важнейшими характеристиками ЦАП, определяющими качество звучания, являются частота дискретизации, разрядность, динамический диапазон и отношение сигнал/шум. Применяемый компанией Inter-M ЦАП обладает характеристиками, достойными внимания: число двоичных разрядов для входного сигнала — 24, динамический диапазон (при общих искажениях 0,0005 %) — 123 дБ·А, отношение сигнал/шум — 123 дБ. Преобразователь РСМ-1796 поддерживает режим Direct Stream Digital (прямой цифровой поток), который отличается значительно более высокой частотой дискретизации (192 кГц) по сравнению, например, с частотой дискретизации звукового компакт-диска (44,1 кГц).

Рис. 2. Микросхема цифро-аналогового преобразователя

Проигрыватель CD-6208 имеет разъемы цифрового выхода, что позволяет его использовать в качестве транспорта, минуя схему цифро-аналогового преобразования. Входные и выходные разъемы изготовлены швейцарской компанией Neutrik, занимающей на протяжении последних 30 лет лидирующие позиции в производстве высококачественных разъемов, коммутационных панелей, согласующих устройств и другой коммутационной продукции.

Следует отметить, что не всегда считывающий механизм и цифро-аналоговый преобразователь объединяются в одном устройстве, особенно когда речь идет о профессиональной аппаратуре класса Hi-End. Однако у моноблочных моделей есть и свои преимущества. В частности, основным видом искажений, свойственным цифровым источникам является интерфейс между транспортом и цифро-аналоговым преобразователем. В моноблочной системе искажения, вызванные этим обстоятельством, можно считать минимальными.

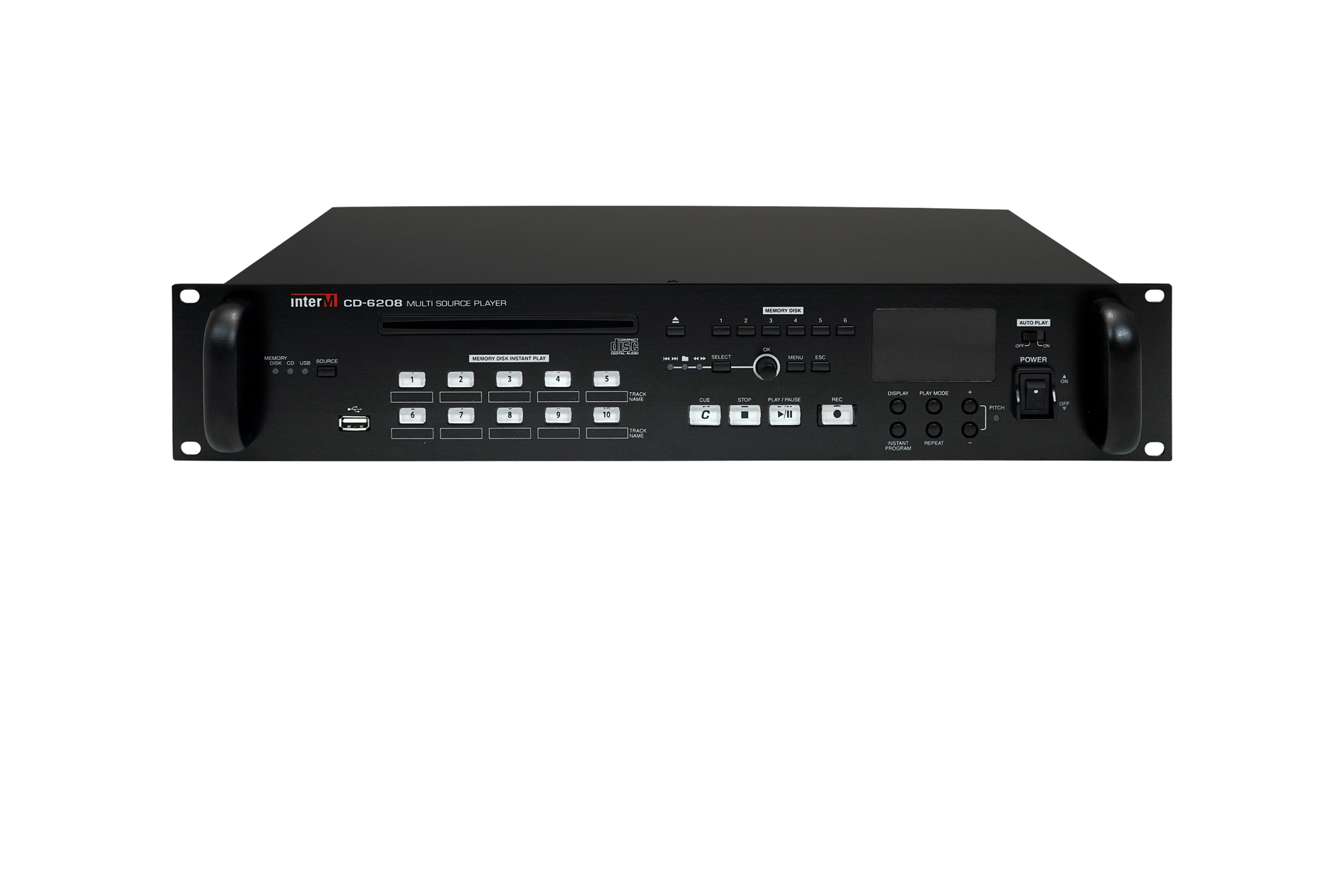

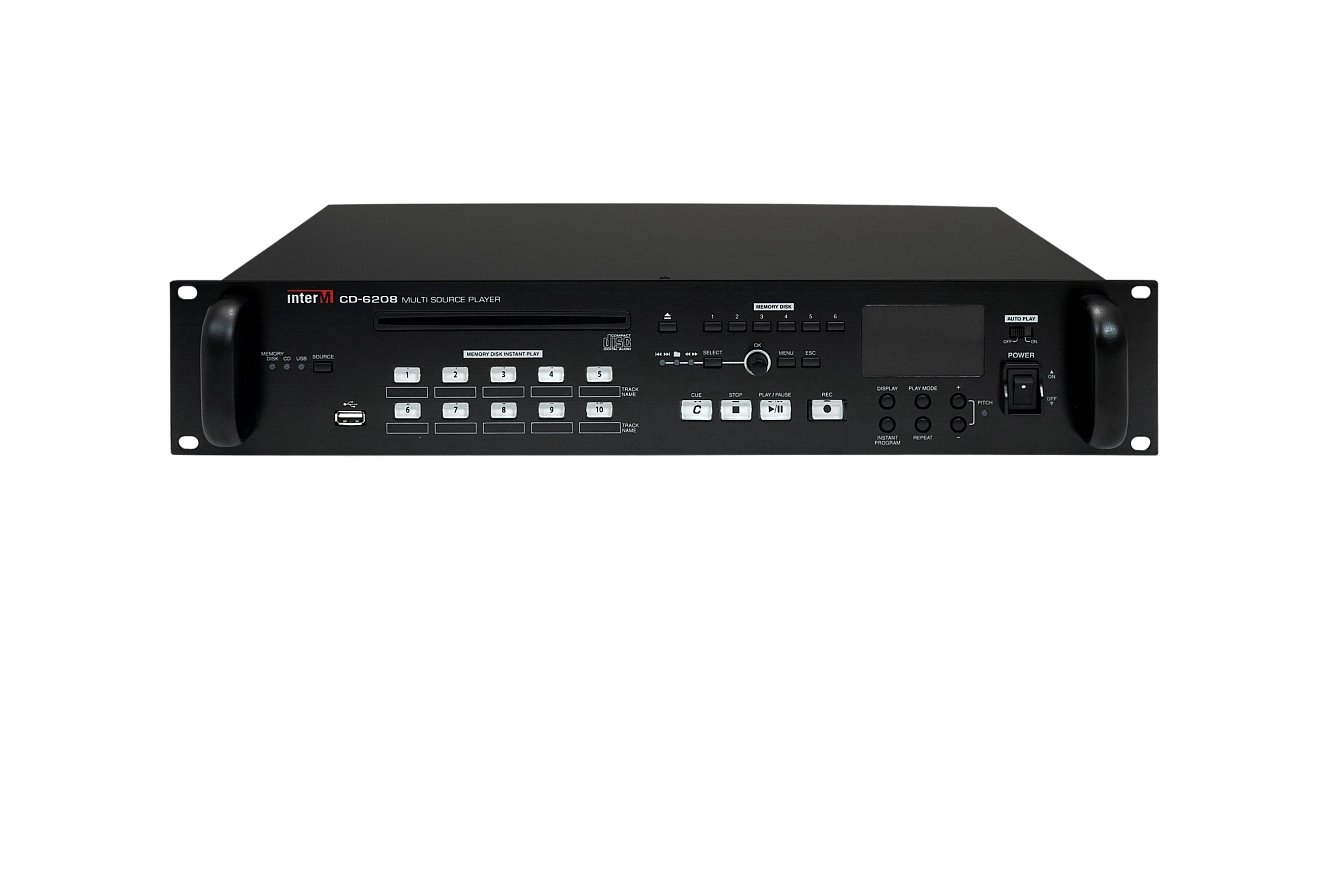

Рис. 3. Передняя панель

1 — кнопка выбора источника воспроизведения
2 — кнопки быстрого доступа к избранным звукозаписям
3 — CD-привод
4 — кнопка извлечения компакт-диска
5 — кнопки выбора одного из 6 виртуальных дисков
6 — кнопки выбора режима работы устройства
7 — информационный дисплей
8 — переключатель режима автоматического воспроизведения
9 — USB-разъем
10 — кнопки управления режимами работы проигрывателя
11 — кнопки изменения скорости воспроизведения
12 — кнопка включения питания

На передней панели расположены: вакуумный флуоресцентный дисплей, кнопки для управления режимами работы устройства, разъем USB, регулятор скорости воспроизведения, переключатель режима автоматического воспроизведения, кнопки для быстрого доступа к аудиозаписям и виртуальным дискам, кнопка выбора источника воспроизведения.

По сравнению с предыдущими проигрывателями в данной модели увеличен объем внутренней памяти до 8 ГБ. Это связано с растущими требованиями современных пользователей и позволяет дополнительно увеличить срок службы CD-привода. Внутренняя память устройства разделена на 6 виртуальных дисков, обращение к которым осуществляется посредством отдельных кнопок быстрого доступа. Под объем первых пяти дисков выделено по 1 ГБ внутренней памяти, а для шестого — 3 ГБ. Десять часто воспроизводимых аудиофайлов можно запрограммировать на десять кнопок быстрого доступа, также расположенных на передней панели CD-6208.

USB-порт проигрывателя может использоваться для воспроизведения аудиофайлов непосредственно с карты памяти или для копирования файлов во внутреннюю память (Memory Disk).

Функция Pitch, плавно регулирующая скорость воспроизведения, реализована для расширения возможностей применения CD/MP3-проигрывателя в профессиональных звуковых системах.

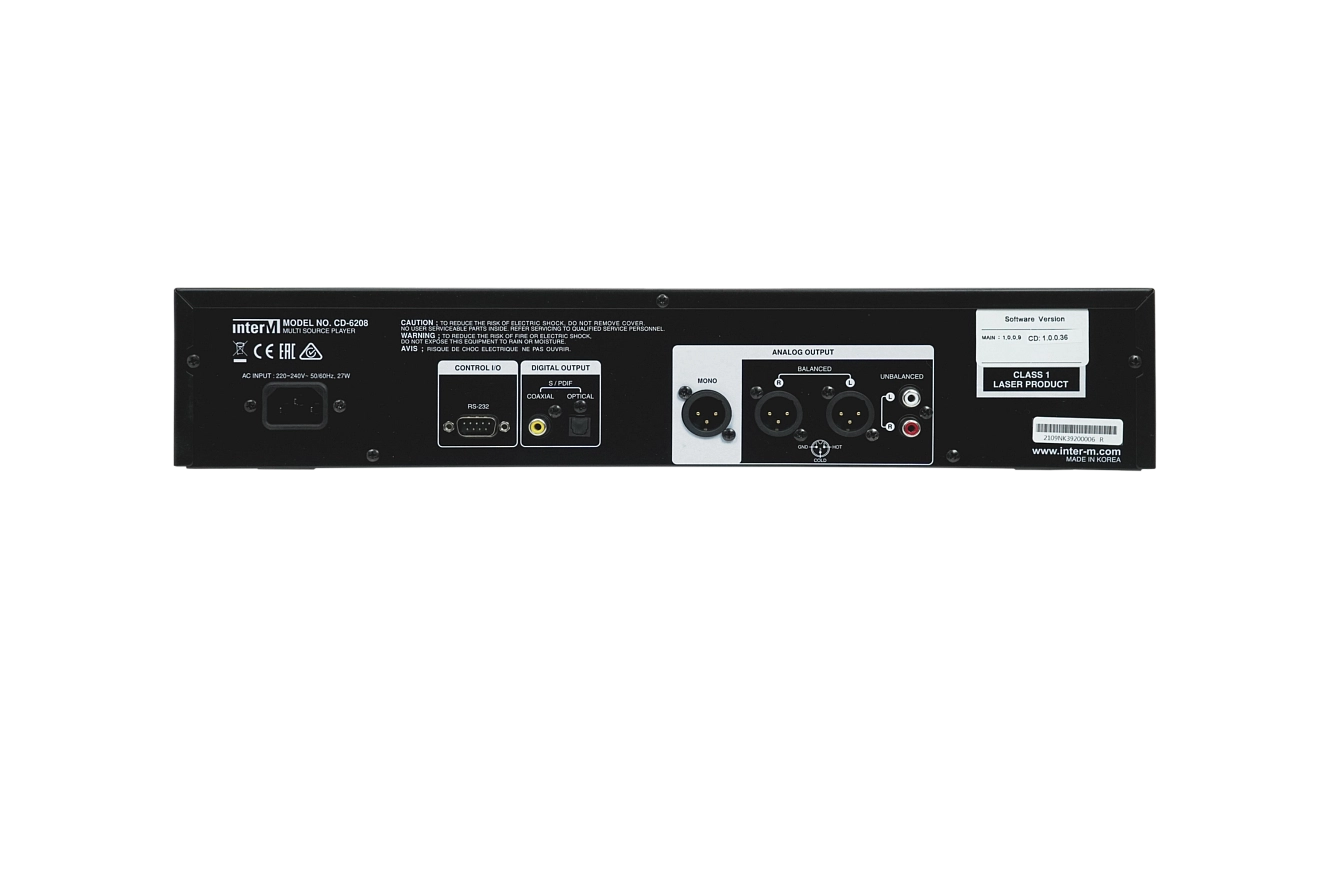

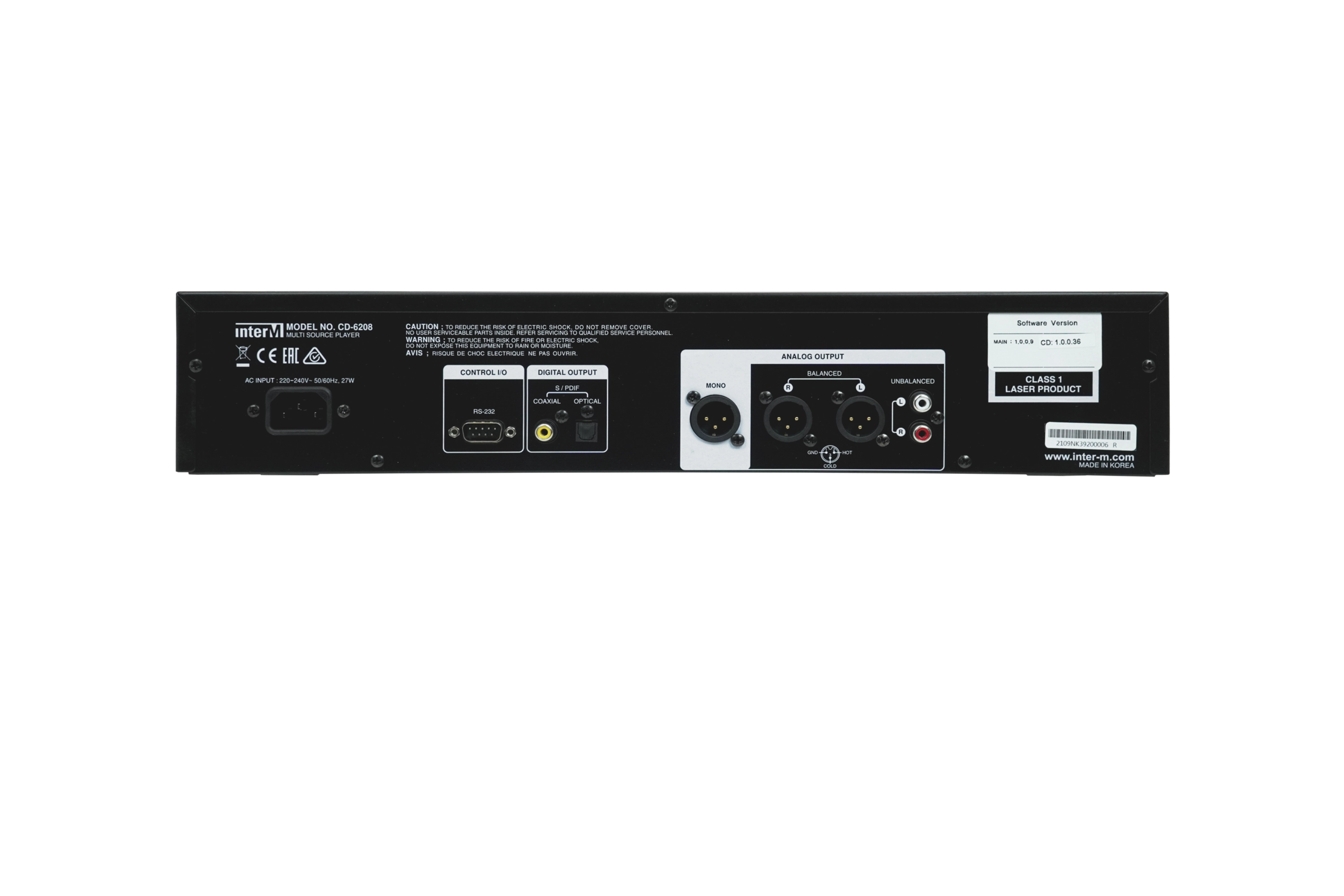

Рис. 4. Задняя панель

1 — кнопка выбора источника воспроизведения
1 — разъем для подключения устройства к сети питания
2 — порт RS-232
3 — цифровой коаксиальный выход
4 — цифровой оптический выход
5 — симметричный линейный монофонический выход
6 — симметричный линейный выход, правый канал стереосигнала (R)
7 — симметричный линейный выход, левый канал стереосигнала (L)
8 — дополнительный линейный стереовыход

На задней панели расположены разъемы для подключения устройства к сети питания 220 В 50 Гц, порт RS-232, цифровые оптический и коаксиальный выходы, аналоговые линейные выходы.

Порт RS-232 используется для управления CD/MP3-проигрывателем с помощью внешних устройств с интерфейсом AMX или CRESTRON. Система используемых команд является открытой и может быть использована для проектирования управляющих устройств или написания управляющих программ. Таким примером является программное обеспечение MS-6100 и MS-6800, предназначенное для настройки, контроля и управления оборудованием серии 6000. Проигрыватель CD-6208 подключается к контроллеру системы ECS-6216P или к матрице PX-6216. Это дает возможность пользователю дистанционно управлять музыкальной трансляцией с удаленного рабочего места, оснащенного компьютером.

Рис. 5. Окно управления проигрывателем в ПО MS-6100 и MS-6800

Аналоговые выходы используются для подключения, например, усилителей мощности. Предусмотрены симметричные моно- и стереофонические выходы с разъемами типа XLR, а также линейный выход для подключения бытового оборудования с разъемами типа RCA. Как известно, использование симметричных входов и выходов, присущее звуковому оборудованию Inter-M, обеспечивает подавление синфазных помех, наводящихся в соединительном кабеле.

Передача аудиосигналов в цифровом виде обеспечивается с помощью оптического и коаксиального выхода формата S/PDIF (Sony / Philips Digital Interface). Цифровые выходы CD-проигрывателя позволяют получить цифровой поток данных напрямую со встроенного в проигрыватель транспорта еще до того, как эти данные попадут на встроенный ЦАП. В связи с быстрым развитием цифровой звукозаписи все более высокие требования предъявляются к ЦАП. Со временем штатный ЦАП может устареть. В такой ситуации для модернизации и улучшения звучания имеется возможность подключения более совершенного ЦАПа к цифровому выходу проигрывателя CD-6208, используемому только в качестве CD-транспорта.

Преимущества новой модели

Высочайшее качество воспроизведения музыкальных компакт-дисков за счет использования одного из лучших на сегодняшний день цифро-аналогового преобразователя PCM-1796.
Значительное увеличение срока службы CD-привода по сравнению с классическими многодисковыми CD-проигрывателями благодаря использованию технологии виртуальных дисков.
Воспроизведение музыкальных файлов основных форматов с наиболее востребованных носителей — CD/MP3-дисков и USB-накопителей.
Множество дополнительных функций и возможностей, таких как регулировка скорости воспроизведения, режим Autoplay, цифровой интерфейс, могут быть полезны как в трансляционных системах, так и в системах профессионального звука.
Удобное и интуитивно-понятное управление проигрывателем за счет продуманного дизайна и эргономики, быстрый доступ к часто используемым функциям.

Технические характеристики

Наименование	CD-6208
поддерживаемые форматы	CD Digital Audio, MP3, WMA
выходные разъемы: — RCA — XLR	L/R L/R/Mono
частотный диапазон (–1...+0,5 дБ), Гц	20...20000
коэффициент нелинейных искажений, %	менее 0,003
отношение сигнал/шум, дБ	более 100
цифровой выход	S/PDIF
диапазон рабочих температур, °С	–10…+40
напряжение питания переменного тока, В	220
потребляемая мощность, Вт	27
масса, кг	5,3
габариты (Ш×В×Г), мм	482×88×280

Схема применения

Как уже отмечалось ранее, проигрыватель CD-6208 может быть использован как в системе звукового оповещения, так и в профессиональных звуковых системах.

Применение CD-6208 в трансляционных звуковых системах

Система оповещения построена на основе контроллера ECS-6216P и имеет 16 зон трансляции. Она обеспечивает автоматическую трансляцию тревожного сообщения при пожаре (PV-632А), сопряжение с системой оповещения ГО и ЧС (БЦЗ), речевое оповещение в выбранных оператором зонах (RM-6024, TP-6231), музыкальную трансляцию (CD/MP3-проигрыватель CD-6208 и цифровой тюнер TU-610).

Проигрыватель CD-6208 соединен интерфейсом RS-232 с контроллером ECS-6216P, что дает возможность удаленно управлять музыкальной трансляцией с помощью компьютера.

Что характерно для большинства трансляционных систем, музыкальное сопровождение обладает наименьшим приоритетом по сравнению с трансляцией сообщений по громкой связи, автоматическим оповещением о пожаре и передачей сигналов ГО и ЧС.

Применение CD-6208 в профессиональных звуковых системах

Профессиональное звуковое оборудование используется для воспроизведения аудиосигналов с высокой степенью точности.

Типичная профессиональная звуковая система включает множество источников сигнала, микшер, устройства обработки звука (в данном случае эквалайзер), усилители мощности и акустические системы. Профессиональные усилители мощности имеют как минимум два канала для воспроизведения стереосигнала.

Система включает в себя источник аудиосигнала CD/MP3-проигрыватель CD-6208, профессиональный усилитель мощности L-серии, двухканальный микшер-предусилитель PP-9214, эквалайзер EQ-2215, двухполосную акустическую систему, динамические микрофоны, а также радиомикрофон. Двухканальный микшер-усилитель предназначен для смешивания сигналов и согласования их уровней и частотных характеристик. Для корректировки воспроизводимого сигнала под особенности помещения в систему включен эквалайзер EQ-2215.
