Микшер-усилители с USB проигрывателем PU-103, PU-106, PU-112
Учитывая предпочтения пользователей и максимально уделяя внимание качеству и надежности производимого оборудования компания Inter-M разработала новую линейку микшер-усилителей, которая включает три модели PU-103, PU-106 и PU-112. Все модели линейки имеют компактные размеры и оснащены встроенным USB-проигрывателем. Кроме этого, усилители предоставляют широкий набор входов для подключения внешних источников звука как для организации фонового музыкального сопровождения, так и для приоритетной трансляции с помощью микрофонной панели или с использованием стационарных телефонов.
Благодаря своей функциональности микшер-усилители серии PU отлично подойдут для организации систем аудиотрансляции в небольших торговых павильонах, киосках, билетных кассах и на выставочных стендах.

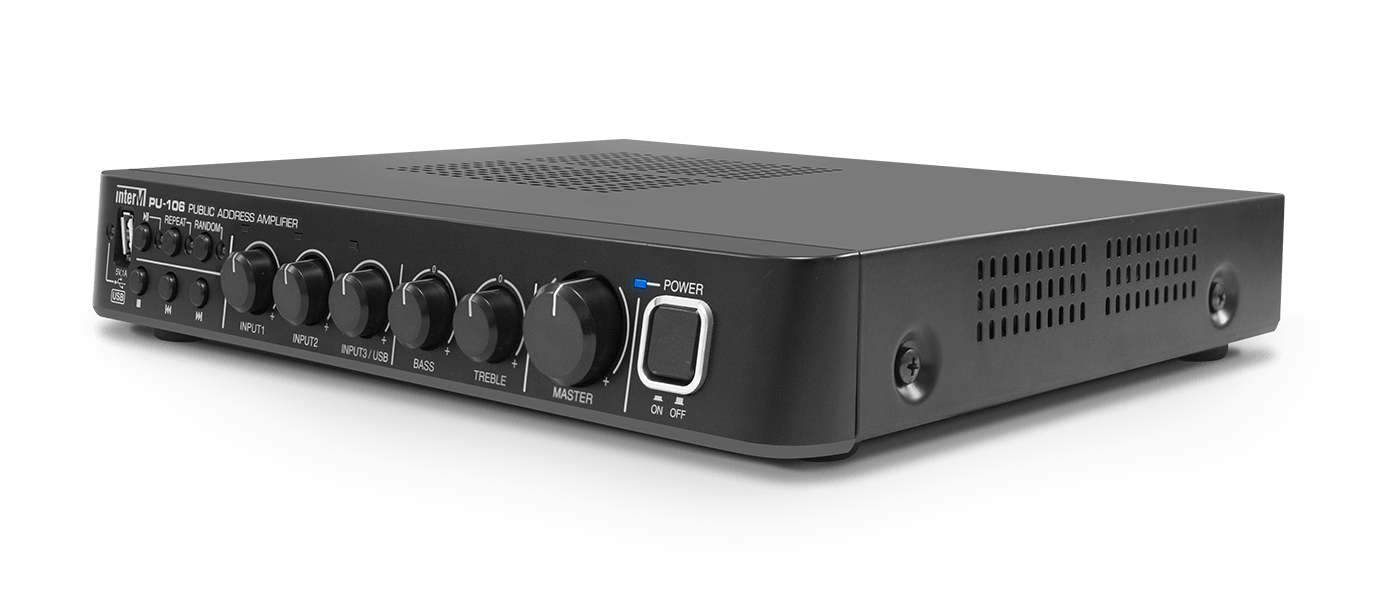

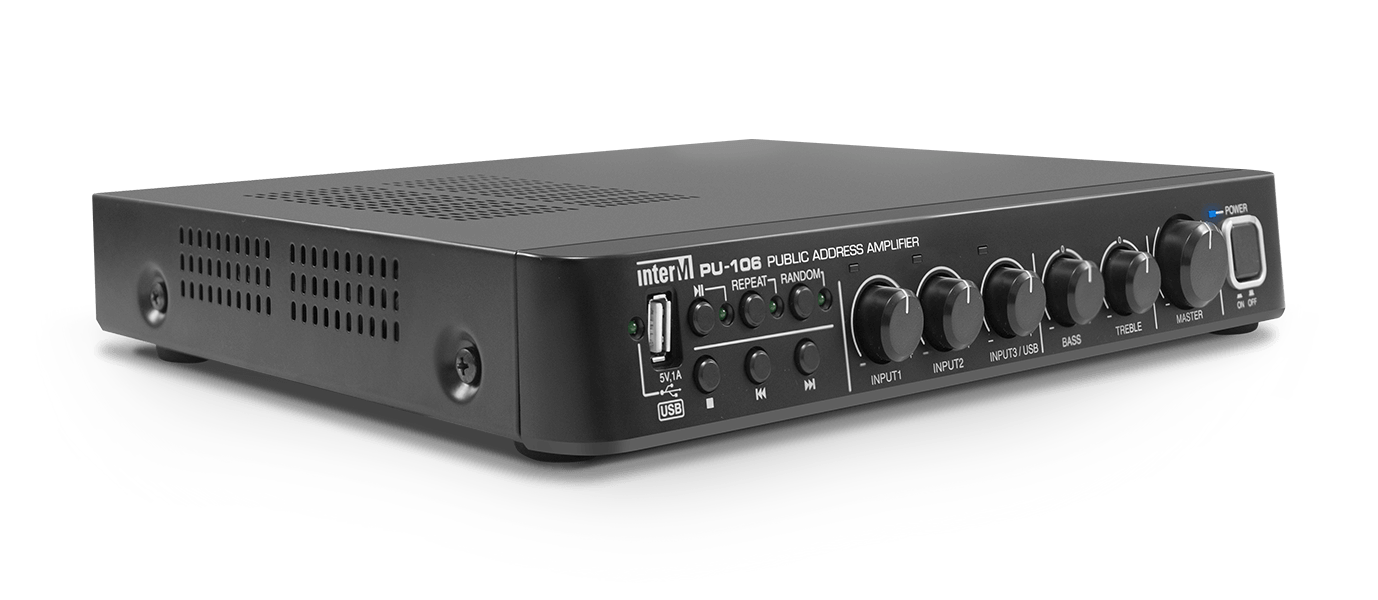

Фото оборудования
Функциональные возможности
-
Воспроизведение аудиофайлов с USB носителей
Микшер-усилители PU-103, PU-106, PU-112 оснащены встроенным медиаплеером, который позволяет воспроизводить аудиофайлы с внешнего USB-флеш-накопителя в форматах MP3, WMA и WAV.
-
Подключение различных источников звука
К усилителю может быть подключены источники звука с микрофонным и линейным уровнем аудиосигнала. Для конденсаторных микрофонов предусмотрено фантомное питание.
-
Трансляция звука по приоритетам
Благодаря встроенной системе приоритетов микшер-усилители позволяют транслировать аудиосигнал от источника звука в зависимости от его приоритета в системе. При появлении более приоритетного сигнала менее приоритетные приглушаются.
-
Удаленное управление усилителем
Микшер-усилители оснащены управляющим входом для принудительного выключения текущей трансляции. Данный функционал является незаменимым, если требуется отключить локальную систему музыкального сопровождения в случае запуска централизованного оповещения о чрезвычайной ситуации.
-
Регулировка тембра
С помощью регуляторов BASS и TREBLE, позволяющих корректировать АЧХ усилителя в области низких и высоких звуковых частот, пользователь может индивидуально настроить звучание в зависимости от его предпочтений.
-
Подключение низкоомных акустических систем
Микшер-усилители предусматривают подключение не только трансляционных громкоговорителей, но и низкоомных акустических систем.
Конструкция и основные принципы работы
Микшер-усилители PU-103, PU-106, PU-112 представляют собой устройства, которые включают в себя следующие функциональные узлы: USB-проигрыватель, предварительный усилитель, микшер и усилитель мощности. Все внутренние компоненты микшер-усилителей выполнены на единой печатной плате, которая крепится к стальному основанию. Электропитание узлов осуществляется от блока питания, работающего в импульсном режиме.
Рис. 1. Конструкция микшер-усилителей
Выходной каскад микшер-усилителей реализован на микросхеме TDA8953TH компании NPX Semiconductors – одним из крупнейших производителей электронных компонентов.
Рис. 1. Конструкция микшер-усилителей
TDA8953TH – это усилитель c малой мощностью рассеивания, коэффициент полезного действия которого составляет порядка 93% за счёт работы в импульсном режиме. В TDA8953TH предусмотрено ограничение выходного тока, защита от перенапряжения и короткого замыкания, а также режим работы пониженного энергопотребления.
Передняя панель усилителей изготовлена из высокопрочного пластика. На ней размещены все органы управления и индикация.

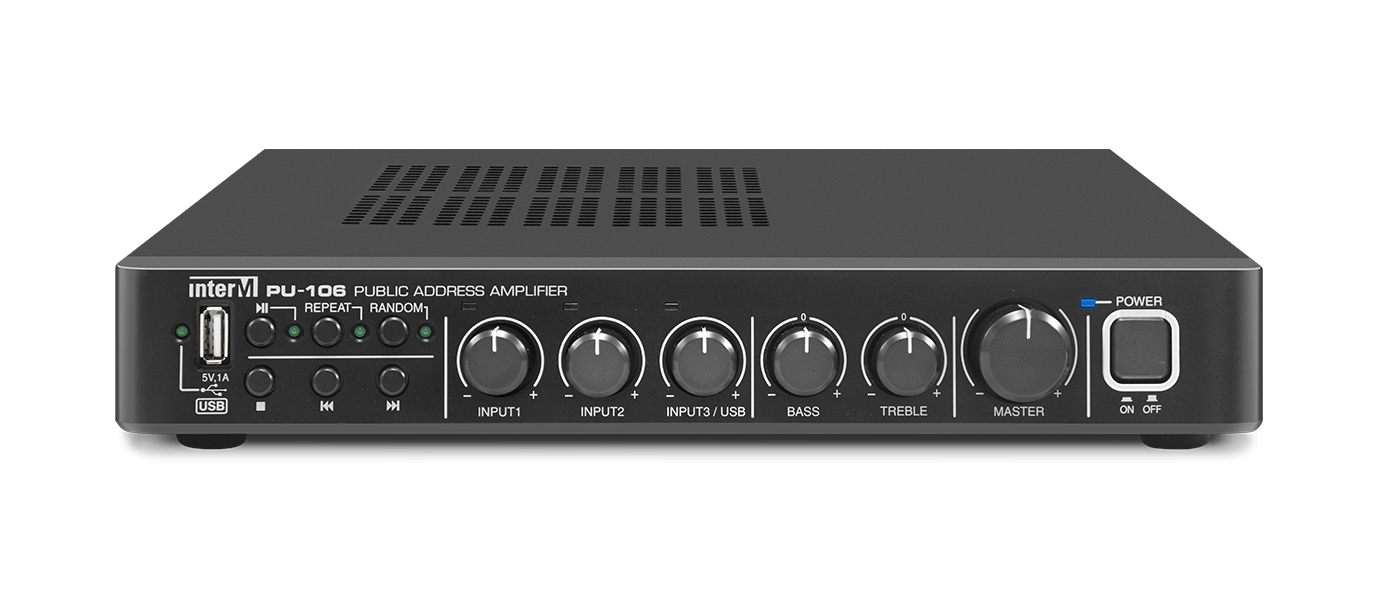

Рис. 3. Передняя панель PU-103/106/112
- 1 – USB-порт
- 2 – Кнопки управления проигрывателем
- 3 – Индикаторы уровня входного сигнала
- 4 – Регуляторы уровня входного сигнала
- 5 – Регуляторы тембра
- 6 – Регулятор громкости выходного канала
- 7 – Выключатель питания
Управление медиаплеером осуществляется с помощью набора кнопок, обеспечивающих выполнение самых необходимых функций: запуск, остановка и прекращение трансляции, повторное воспроизведение выбранного аудиофайла, а также воспроизведение аудиофайлов с USB накопителя в случайном порядке.
Возможность повторного воспроизведения аудиофайлов позволяет использовать усилитель для непрерывной трансляции аудиорекламы в небольших торговых павильонах, киосках, билетных кассах и на выставочных стендах
С помощью регуляторов INPUT 1-INPUT 3 пользователь может установить требуемый уровень сигналов от источников звука, а с помощью MASTER – уровень звука на выходе усилителя. Для сигнализации о наличии сигнала каждый вход усилителя оснащен световым индикатором зелёного цвета.
На задней панели микшер-усилителей расположены входы для подключения внешних источников звуков, клеммы для подключения громкоговорителей, линейного сигнала от АТС, дистанционного приглушения трансляции и кнопка переключения импеданса.

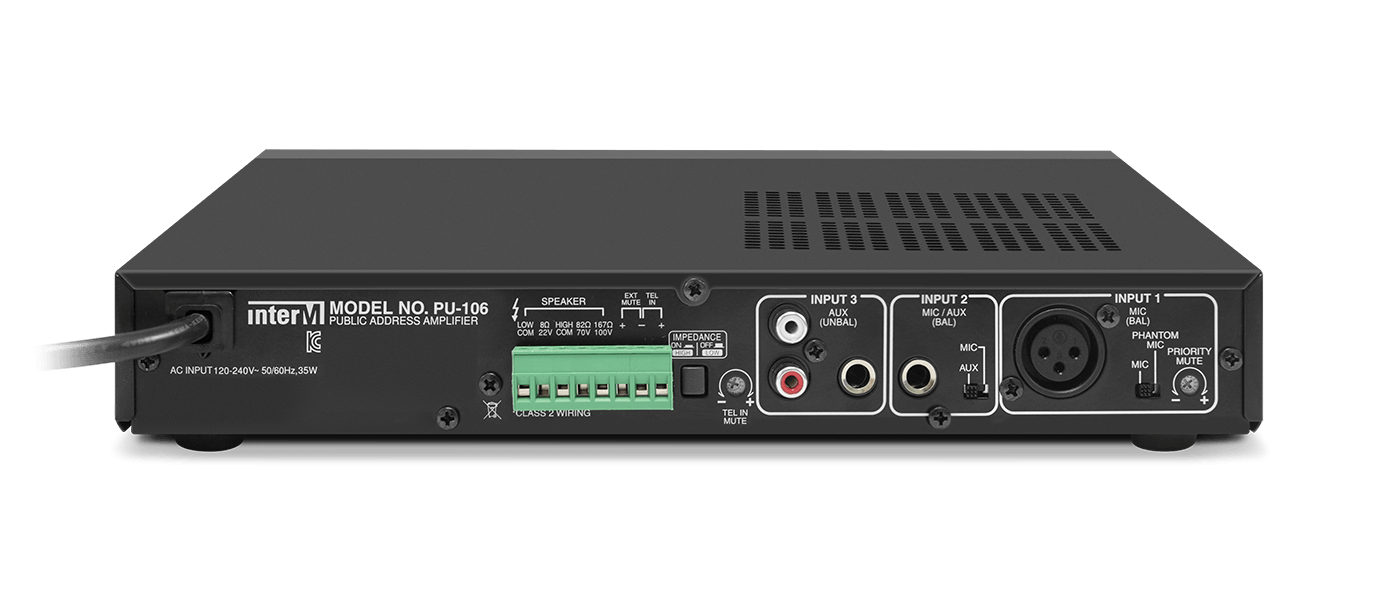

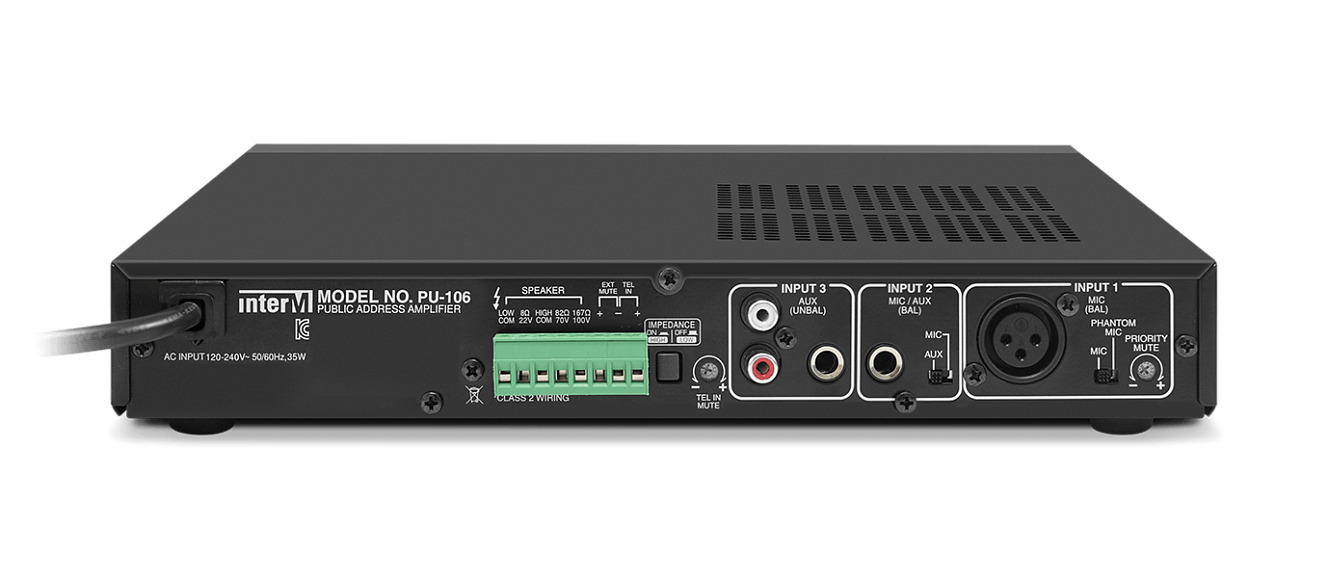

Рис. 4. Задняя панель PU-103/106/112
- 1 – Сетевой кабель
- 2 – Клеммы для подключения громкоговорителей
- 3 – Клеммы EXT MUTE для удалённого приглушения выходного сигнала
- 4 – Вход TEL IN для подключения АТС
- 5 – Кнопка переключения импеданса
- 6 – Регулятор уровня сигнала от АТС
- 7 – Входы (INPUT 1-3)
Микрофонный вход INPUT 1 с балансным разъёмом типа XLR 3pin предназначен для подключения как динамических, так и конденсаторных микрофонов. Выбор типа микрофона определяется соответствующим переключателем, расположенным рядом с входом. Микрофонный вход является приоритетным, т.е. при появлении сигнала на нём, сигналы со входов INPUT 2,3 будут автоматически приглушаться до уровня, установленным специальным регулятором PRIORITY MUTE.
Универсальный вход INPUT 2 с разъёмом типа Jack 6.3 используется для подключения динамического микрофона или источника линейного сигнала. Чувствительность входа определяется положением переключателя MIC/AUX
Вход INPUT 3 с разъемами типа Jack 6.3 и RCA позволяет подключить к усилителю только источник линейного сигнала, например, DVD или Blu-ray проигрыватель, аудиоплеер.
Микшер-усилители имеют встроенную трехуровневую систему приоритетов источников звука. Наивысший приоритет имеет источник, подключенный к входу TEL IN. При поступлении аудиосигнала на этот вход сигналы с менее приоритетных входов приглушается до уровня, заданного регулятором TEL IN MUTE.
Как правило, вход TEL IN используется для подключения линейного выхода АТС для организации системы пейджинговой связи, кроме этого, вход может использоваться и для подключения других источников сигнала линейного уровня.
Рис. 5. Система громкоговорящей связи с применением телефонных аппаратов
Имея в своём составе USB проигрыватель усилители PU–серии являются незаменимыми для организации систем музыкальной трансляции в помещениях арендаторов крупного торгового центра. Применение для этой цели усилителей также обеспечивается наличием входа управления EXT MUTE, позволяющего дистанционного блокировать трансляцию по сигналу от системы оповещения ТРК.
Рис. 6. Организация локальной системы музыкальной трансляции на крупных объектах
Микшер-усилители формируют выходное напряжение 70 и 100 В. Имеется выход для подключения нагрузки сопротивлением 8 Ом. Кнопка переключения импеданса позволяет выбирать уровень HIGH или LOW в зависимости от вида подключаемых громкоговорителей.
Электропитание усилителей осуществляется от сети переменного тока 220 В 50 Гц.
Технические характеристики
Наименование | PU-103 | PU-106 | PU-112 |
---|---|---|---|
Номинальная выходная мощность, Вт | 30 | 60 | 120 |
Диапазон воспроизводимых частот, Гц | 200...15000 | ||
Коэффициент нелинейных искажений, % | < 1 | ||
Отношение сигнал/шум, дБ | > 70 | ||
Диапазон регулировки АЧХ, дБ | ± 10 | ||
Диапазон рабочих температур | -10 °С ... +40 °С | ||
Напряжение питания переменного тока 50 Гц, В | 220 | ||
Масса (нетто), кг | 2,82 | 3,18 | 3,18 |
Габаритные размеры (Ш×В×Г), мм | 300×44×230 |
Схема применения
Система трансляции аудиорекламы
Система трансляции аудиорекламы организована на основе микшер-усилителя PU-103, номинальная выходная мощность которого составляет 30Вт. Для воспроизведения звука используются всепогодные громкоговорители колонного типа CS-810 мощностью 10 Вт.
Источником звука в системе является встроенный USB проигрыватель, который в циклическом режиме воспроизводит выбранный аудиофайл или все аудиофайлы в случайном порядке с USB накопителя.
Для передачи речевых сообщений рекламного или информационного характера к входу INPUT 1 усилителя подключен микрофон RM-01. Он имеет приоритет над фоновой музыкальной трансляцией, которая приглушается в случае активности микрофона.
Система подойдет для организации аудиотрансляции в небольших торговых павильонах, киосках, билетных кассах и на выставочных стендах.
Локальная система музыкальной трансляции
Система локальной музыкальной трансляции организована на базе микшер-усилителя PU-112. Источниками звука в системе являются ПК, подключенный к неприоритетному аудиовходу, микрофонная панель и встроенный проигрыватель.
В обычном режиме усилитель обеспечивает музыкальное сопровождение озвучиваемого помещения и, по необходимости, позволяет передавать объявления через микрофон RM-01. Микрофон подключен к приоритетному входу INPUT 1, при наличии сигнала на котором звук от ПК или от встроенного медиаплеера приглушается.
Система походит для организации музыкальной трансляции в помещениях арендаторов крупных торговых или бизнес центров, оснащенных системой оповещения о пожаре. Для отключения музыки в помещениях управляемый выход СОУЭ подключен к входу EXT MUTE микшер-усилителя. При замыкании контактов входа локальная трансляция музыки полностью прекращается, и в помещения арендаторов через громкоговорители системы оповещения идёт передача аварийного с сообщения о чрезвычайной или аварийной обстановке.
Система музыкальной трансляции и громкоговорящей связи
Система громкоговорящей связи построена на настольном цифровом микшер-усилителе PU-106. Источником музыки является встроенный USB проигрыватель. Микрофонная панель RM-01, подключенная к входу INPUT 1, имеет приоритет над источниками фоновой музыки. Наивысшим приоритетом в системе обладает вход для подключения к автоматической телефонной станции TEL IN. При появлении сигнала на нем, трансляция музыки и автоматически приглушается. В качестве нагрузки применяются трансляционные громкоговорители суммарной мощностью не более 60 Вт. Подобная система может применяться для озвучивания средних по площади помещений, обеспечивая достойное качество трансляции.
