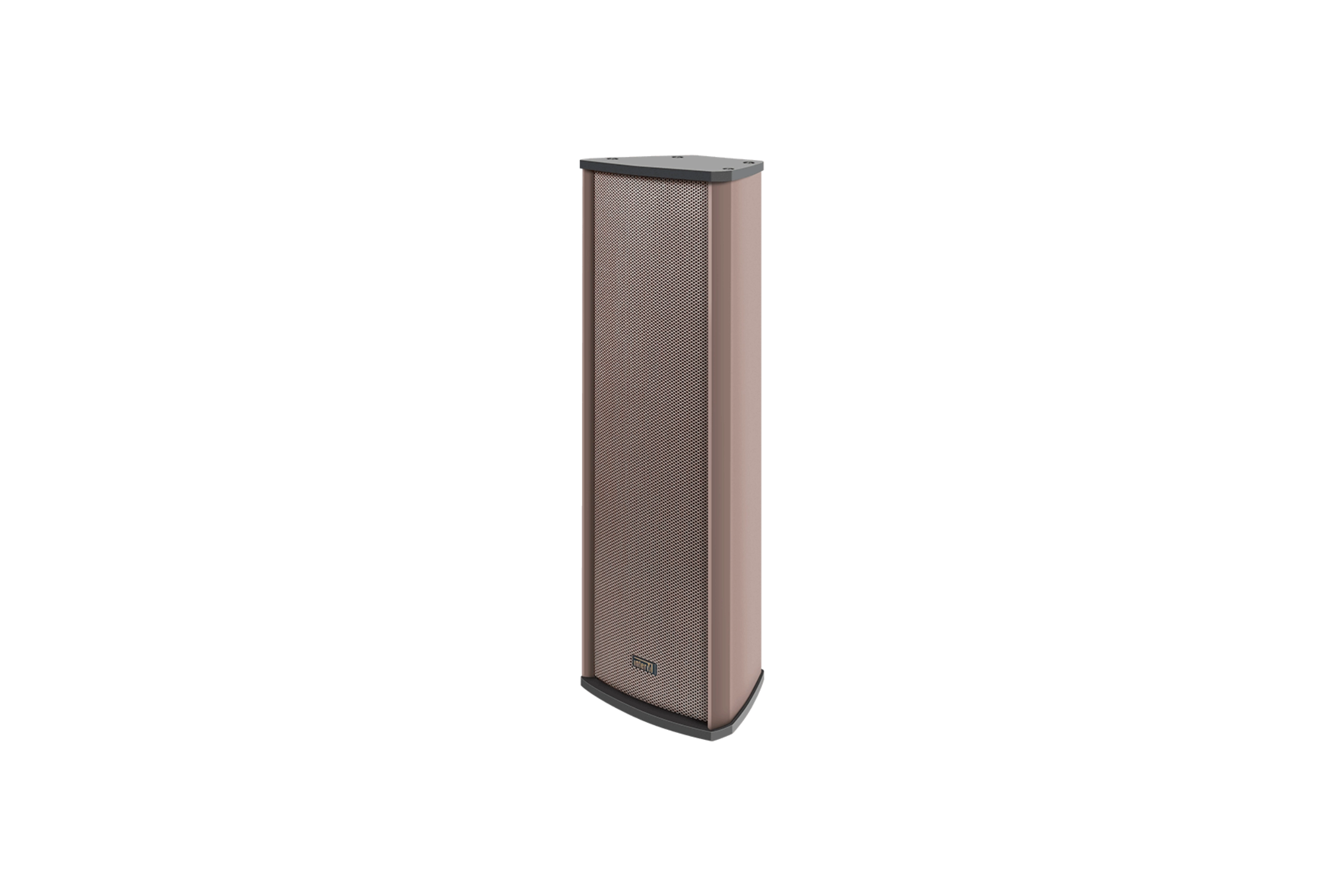

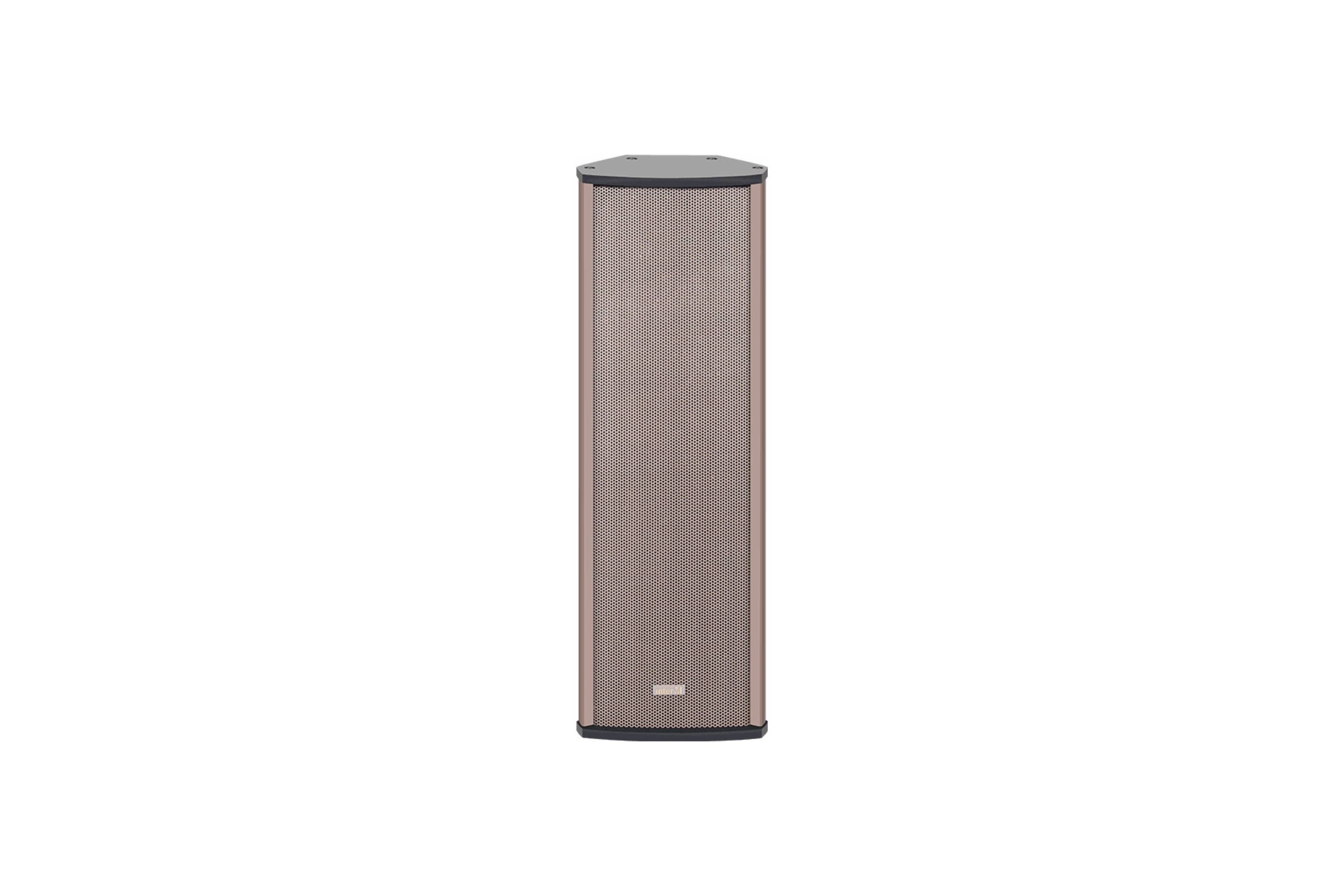

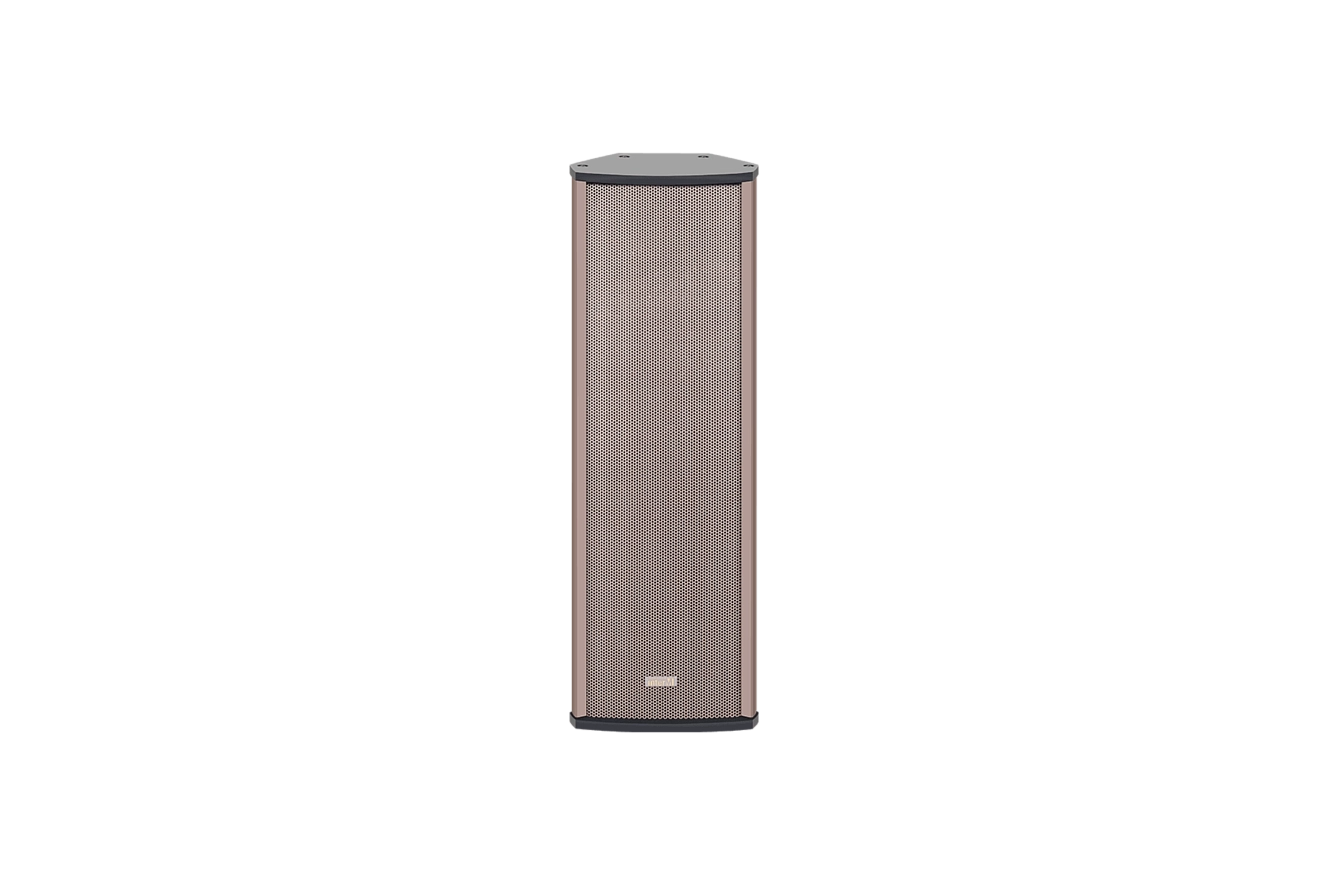

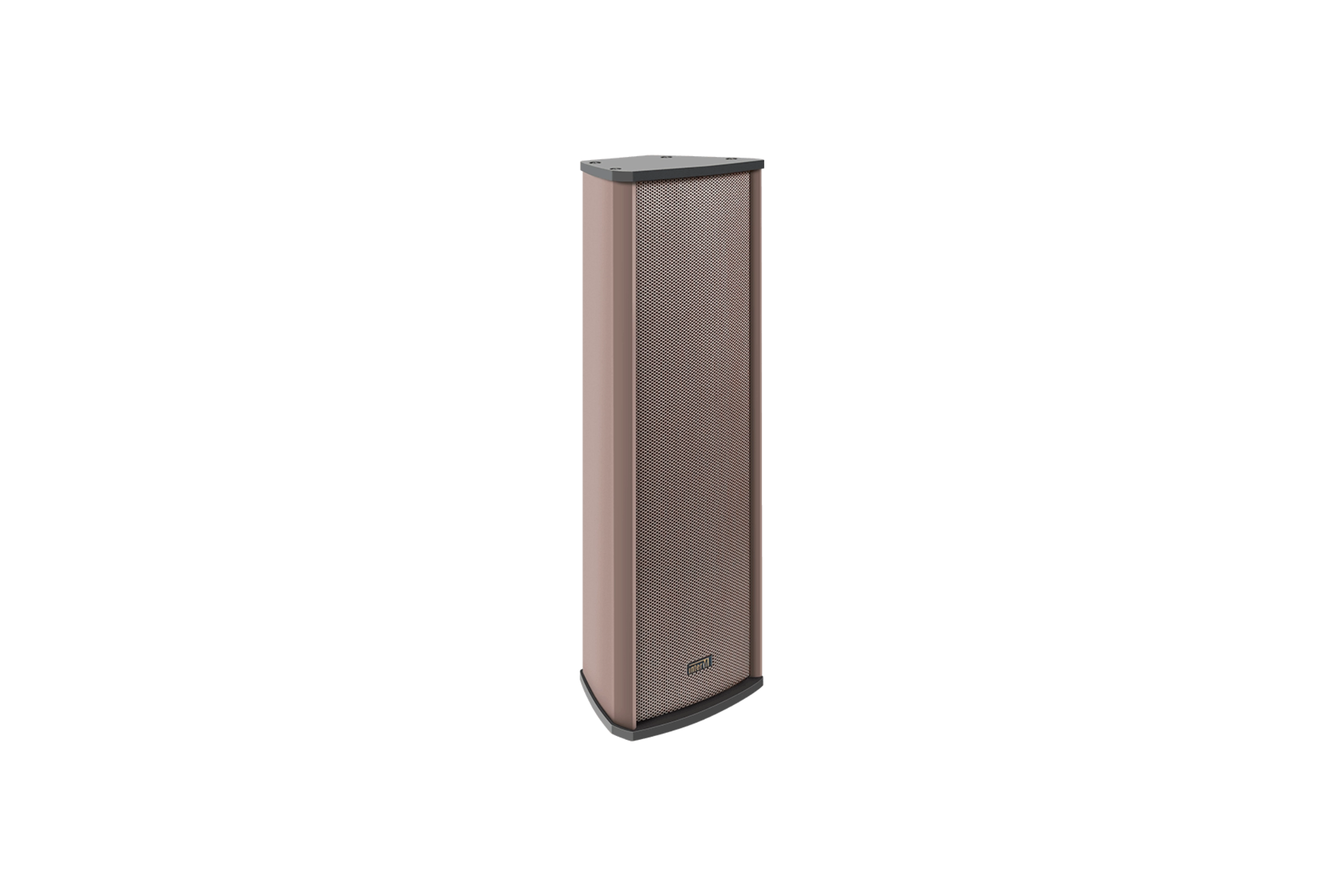

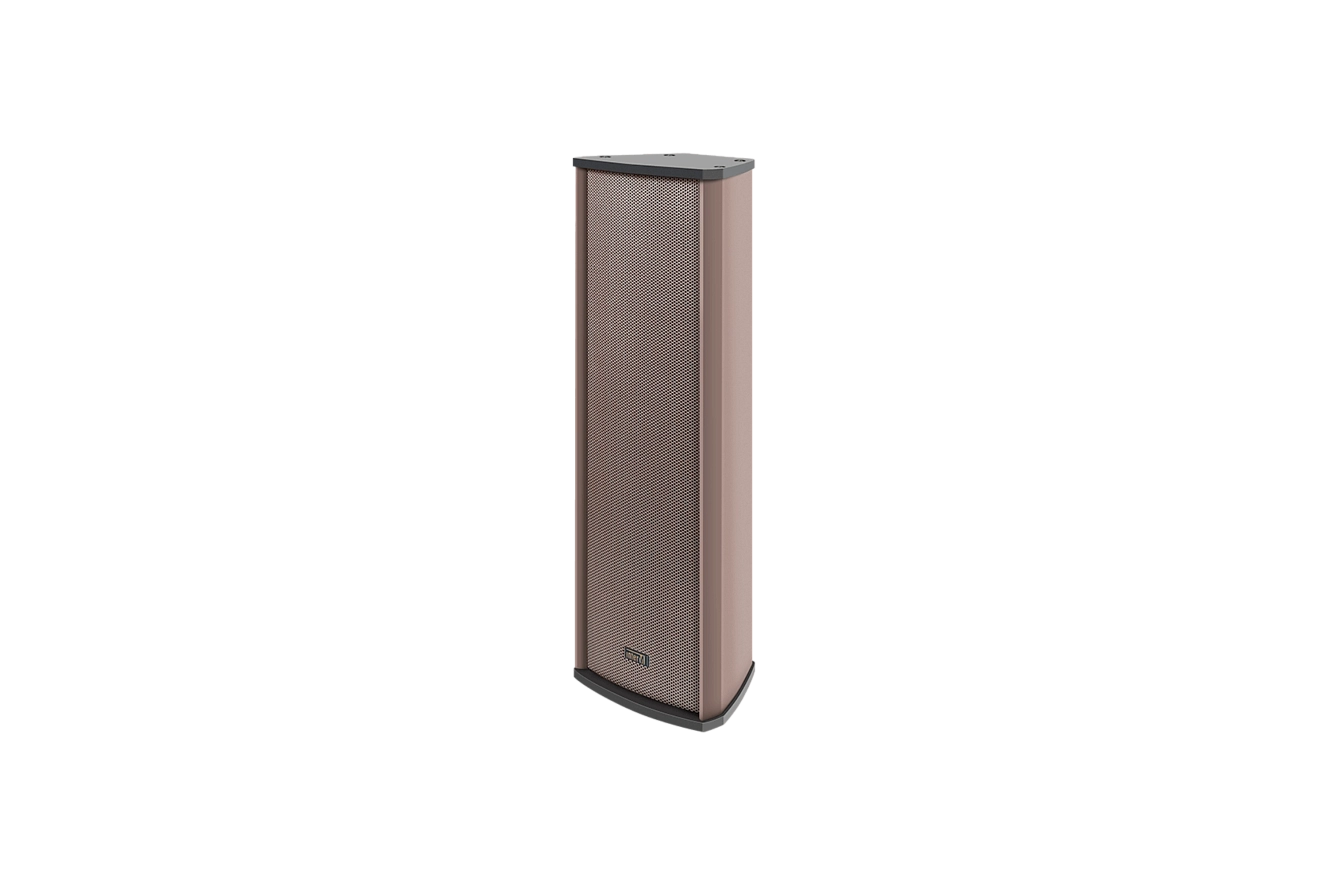

Популярная серия двухполосных настенных акустических систем CU-9000
Акустические системы CU-9000 имеют защиту IP65, предназначены для длительной эксплуатации в агрессивной среде и высококачественного воспроизведения музыкальных программ, речевых сообщений и специальных сигналов в системах оповещения и трансляции.
Акустические системы CU-9000 имеют защиту IP65, предназначены для длительной эксплуатации в агрессивной среде и высококачественного воспроизведения музыкальных программ, речевых сообщений и специальных сигналов в системах оповещения и трансляции.
Традиционно, почти все модели уличных громкоговорителей колонного типа имеют отверстия в нижней крышке для слива жидкости из внутреннего объёма и выравнивания давления с окружающей средой. Удивительного в этом ничего нет, так как при смене погоды в громкоговорителе может образоваться конденсат, который негативно может повлиять на долговечность изделия. Однако это не мешает некоторым поставщикам присваивать таким громкоговорителям степень защиты IP65. Для примера, на фотографиях приведены нижние крышки двух таких моделей.
Очевидно, что оболочка у таких громкоговорителей по ГОСТ 14254-2015 в состоянии обеспечить защиту, соответствующей уровню не выше IP24. Не говоря уже о тех случаях, когда действительно необходим более высокий класс защиты. Например, при озвучивании теплоходов, причалов и набережных, а также сильно запылённых заводских цехов и других производственных помещений.
Продолжая традиции производства оборудования безупречного качества и надёжности, компания Inter-M разработала специальную линейку громкоговорителей CU-9000 с подтвержденной испытаниями защитой на уровне IP65, предназначенную для длительной эксплуатации в агрессивной среде. Они не боятся прямого воздействия солнечного света, соли, защищены от воздействия струй воды с любого направления и полностью исключают проникновение воды и пыли внутрь цельнометаллического герметичного корпуса.
Функциональные возможности и особенности
-
Влагозащищенное исполнение
Акустические системы серии CU-9000 имеют высокую степень защиты оболочки IP65 и оснащены герметичными вводами, что позволяет использовать их на улице в любую погоду.
-
Прочный износостойкий корпус
Конструкция громкоговорителя представляет собой полностью алюминиевый корпус с прочной защитной решёткой из оцинкованной стали.
-
Широкая линейка громкоговорителей
Серия громкоговорителей колонного типа CU-9000 представлена тремя моделями CU-9030, CU-9060, CU-9120 мощностью 30, 60 и 120 Вт соответственно.
-
Подключение на разную мощность
Скрытый на задней панели переключатель позволяет подключать громкоговорители на полную или половину номинальной мощность.
-
Высокое качество воспроизведения
Высокое качество воспроизведения звука достигается благодаря использованию 4-дюймовых динамиков с широким спектром воспроизводимых частот.
-
Удобный и простой монтаж
Крепление громкоговорителей к стене осуществляется с помощью разборного кронштейна с возможностью регулировки угла наклона в вертикальной и горизонтальной плоскости.
Конструкция
Рис. 1. Конструкция передней панели громкоговорителя CU-9060
- 1 – оцинкованная металлическая решётка
- 2 – купольный твитер
- 3 – широкополосный динамик
- 4 – алюминиевая панель
Динамические излучатели CU-9000 изготовлены из влагостойких материалов и через демпфирующие прокладки герметично установлены в массивную алюминиевую панель двухмиллиметровой толщины. Гальванически оцинкованная металлическая решётка на лицевой панели громкоговорителя надежно защищает диффузоры динамиков от механических повреждений и воздействия пламени при пожаре. Все конструктивные элементы, включая винты, дополнительно проклеены герметиком. Минимум два миллиметра толщины также имеют вылитые из алюминия крышки и основание корпуса.
Прочное соединение всех частей в сочетании с уложенным внутри громкоговорителя звукопоглощающим материалом позволяют избежать паразитных акустических резонансов даже при работе на полной мощности в 120 Вт.

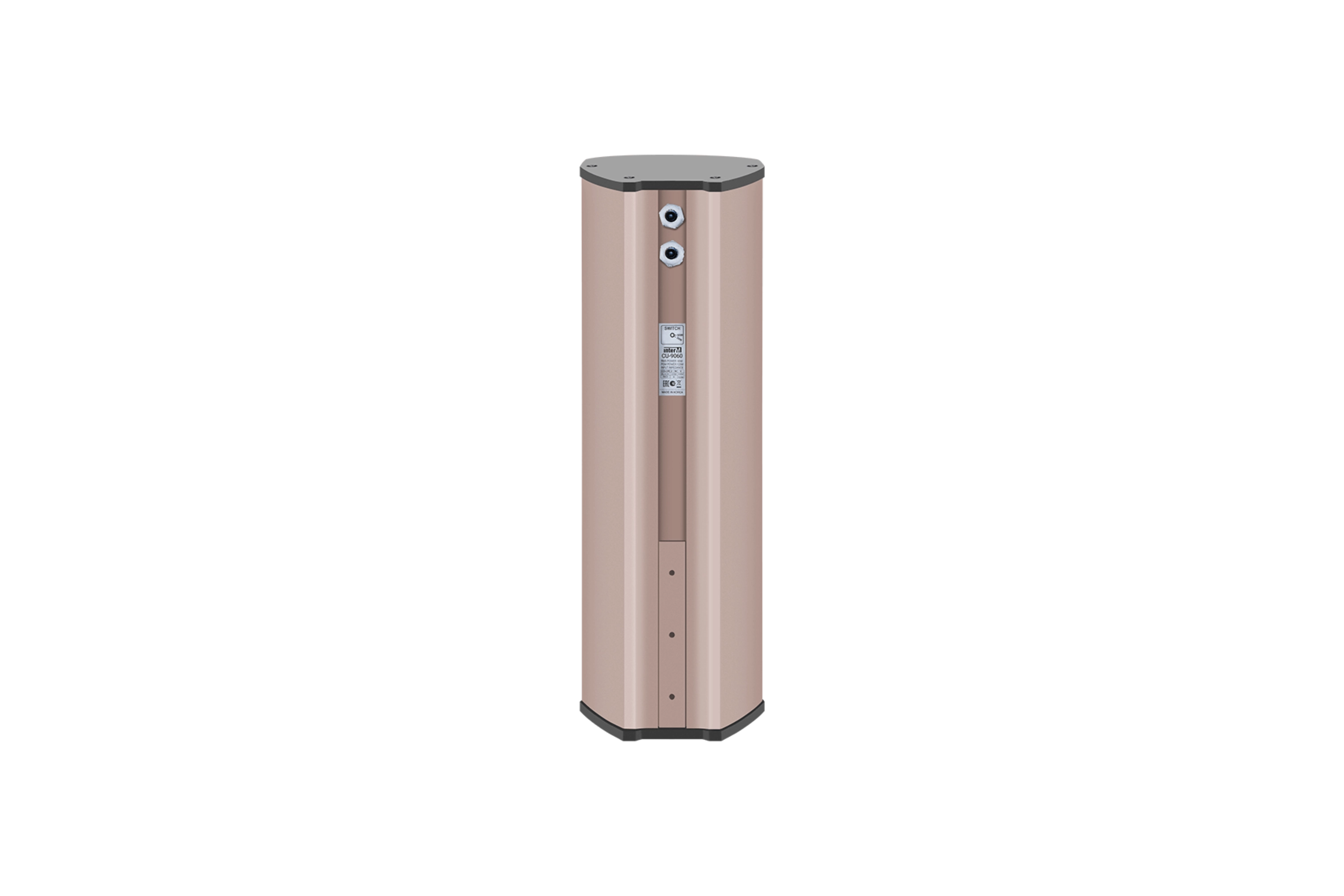

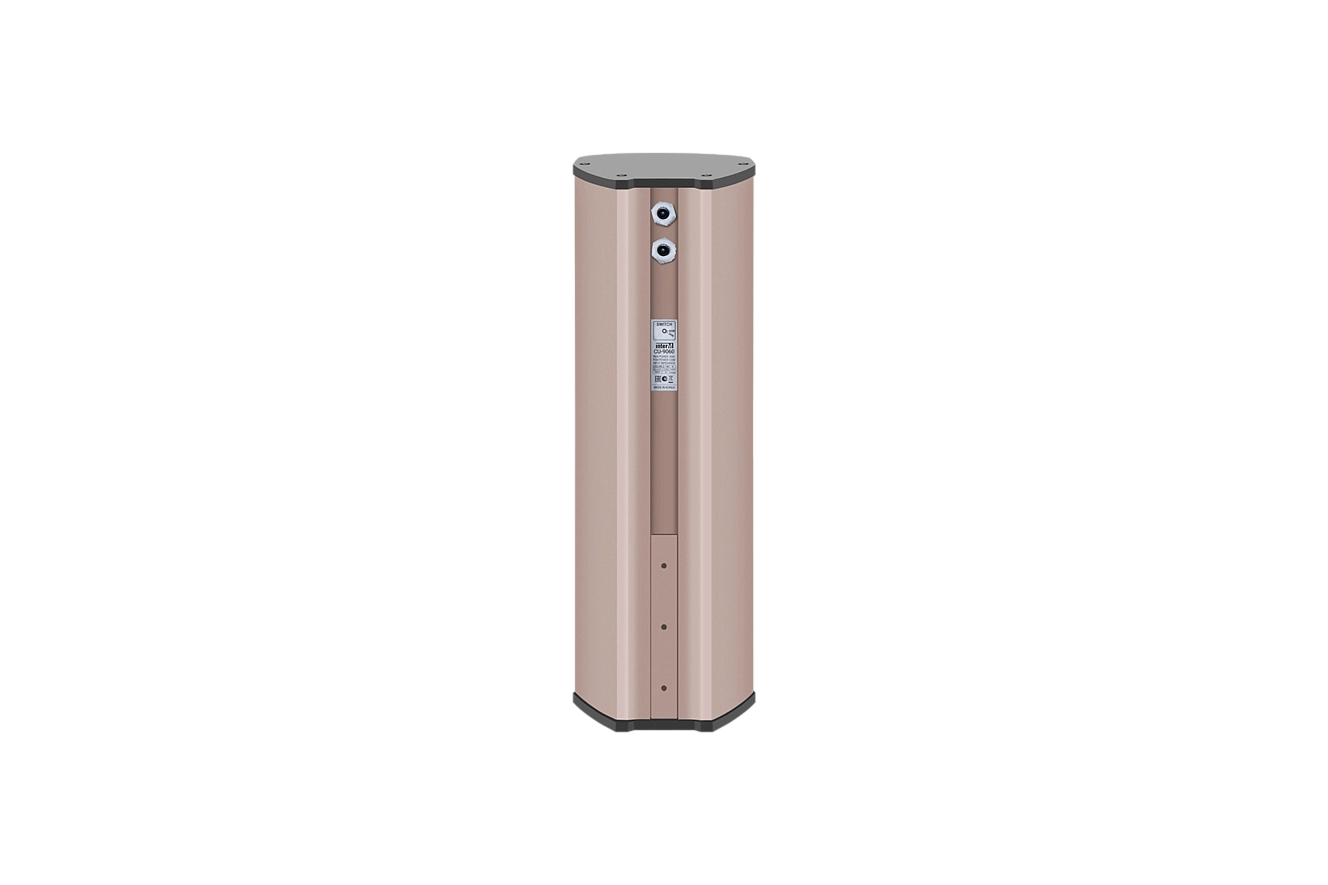

Рис. 2. Задняя панель громкоговорителя CU-9060
- 1 – герметичные вводы
- 2 – подвижная планка для монтажа кронштейна
Невозможно себе представить трансляционный громкоговоритель с защитой IP65 без герметичного кабельного ввода. В громкоговорителях CU-9000 предусмотрено два таких ввода. Они позволяют не использовать дополнительных коммутационных коробок огнестойкой кабельной линии и при этом обеспечить “соединение входных и выходных проводов линии связи не путём прямого контакта между проводниками, а через клеммы оповещателя”, как того требует п. 6.2.5.3 ГОСТ Р 53325-2012. Другими словами, трансляционную линию от усилителя к следующему в линии громкоговорителю можно пропустить внутри корпуса. В этом случае, коммутация осуществляется с помощью керамической клеммной колодки, установленной на верхней крышке громкоговорителя.
Рис. 3. Клеммная колодка
- 1 – верхняя крышка
- 2 – термопредохранитель
- 3 - керамическая клеммная колодка
- 4 - уплотнительная прокладка
Стоит отметить, что не требуется использовать строго два ввода. Инженеры Inter-M предусмотрительно установили в каждую акустическую систему заглушки двойного назначения. Они либо обеспечивают герметичность корпуса внутри свободного кабельного ввода, либо могут применяться в качестве уплотнителя при монтаже провода диаметром меньше 4 мм или некруглого сечения.
Доступ к колодке осуществляется снятием верхней крышки громкоговорителя. Поэтому она устанавливается на специальную резиновую прокладку, обеспечивающую необходимую защиту внутренних компонентов от проникновения влаги внутрь корпуса. Кроме этого, крышка плотно фиксируется к корпусу громкоговорителя винтами с резиновыми уплотнителями.
По умолчанию, в клеммной колодке громкоговорителя установлен термопредохранитель, который обеспечивает защиту трансляционной линии при повреждении громкоговорителя пламенем пожара.
Помимо того, что все вышеперечисленные технические решения, в первую очередь, направлены на обеспечение повышенной надежности громкоговорителя, они также полностью соответствуют требованиям европейского стандарта EN54.
Рис. 4. Движение диффузора в “закрытом ящике"
Единственное возможное акустическое оформление для динамических излучателей в корпусе IP65 – это "закрытый ящик". Внутренний объём громкоговорителей CU-9030, CU-9060 и CU-9120 очень внушительный для их элегантных, прочных и герметичных корпусов. К тому же, массивный корпус дополнен звукопоглощающим материалом для снижения резонансной частоты, а динамики имеют глубокий свободный ход и мягкий резиновый подвес. Такая конструкция, подробно описанная в знаменитом патенте Эдгара Вильчура от 1956 года, позволяет максимально использовать жёсткость воздушного объёма для снижения нелинейных искажений в области низких частот и при высокой амплитуде сигнала.
Рис. 5. Патент Э.Вильчура. Графическая часть.
Прослушивание двухполосных акустических систем CU-9000 на максимальной громкости позволяет наглядно продемонстрировать актуальность и работоспособность их воздушного подвеса. Обратной стороной такого технического решения, как правило, является снижение эффективности динамического излучателя. Но все три громкоговорителя в серии экспериментально демонстрируют высокие показатели уровня звукового давления и чувствительности. Тем самым они подтверждают, что расчёт оптимальной резонансной частоты выполнен верно, и выбранный корпус прекрасно подходит для акустического оформления широкополосных динамических головок, а не только для их защиты.
Рис. 6. Допустимые углы поворота и наклона при монтаже громкоговорителя
Традиционно для всех колонных громкоговорителей Inter-M в комплект поставки входит универсальный кронштейн. Отличие в данном случае заключается в креплении кронштейна к основанию корпуса. Посадочные места винтов не нарушают целостность оболочки, а располагаются на специальной подвижной пластине, которая этими же винтами фиксируется в любом положении. Таким образом, у громкоговорителя появляется ещё одна степень свободы. Стандартно закрепив кронштейн на плоскости, его можно повернуть на 70 градусов от прямого направления в правую или левую сторону и наклонить до 11 градусов вниз. А благодаря подвижной пластине ещё и отрегулировать его высоту размещения относительно отверстий в стене.
Рис. 7. Монтаж громкоговорителя
С помощью мощного металлического крепёжного комплекта громкоговоритель можно установить на стену и на потолок, а также, с использованием монтажной ленты - на конструктивных элементах помещения, сверлить которые не допустимо.
Технические характеристики
Наименование | CU-9030 | CU-9060 | CU-9120 |
---|---|---|---|
Мощность подключения, Вт | 30/15 | 60/30 | 120/60 |
Импеданс, Ом | 330/660 | 166/330 | 83/166 |
Тип громкоговорителя | двухполосный, колонного типа | ||
Количество динамических головок | 2 | 3 | 5 |
Диапазон частот (-10 дБ), Гц | 115 … 20000 | 105 … 20000 | 105 … 15500 |
Чувствительность (1 Вт/ 1 м, 1 кГц), дБ | 88 | 90 | 90 |
Максимальное звуковое давление, дБ | 106 | 110 | 112 |
Диапазон рабочих температур, °С | -45 ~ +50 | ||
Степень защиты оболочки | IP65 | ||
Материал корпуса | алюминий | ||
Масса, кг | 3,09 | 4,66 | 7,05 |
Габариты (ШхВхГ), мм | 160 × 320 × 125 | 160 × 450 × 125 | 160 × 650 × 125 |
