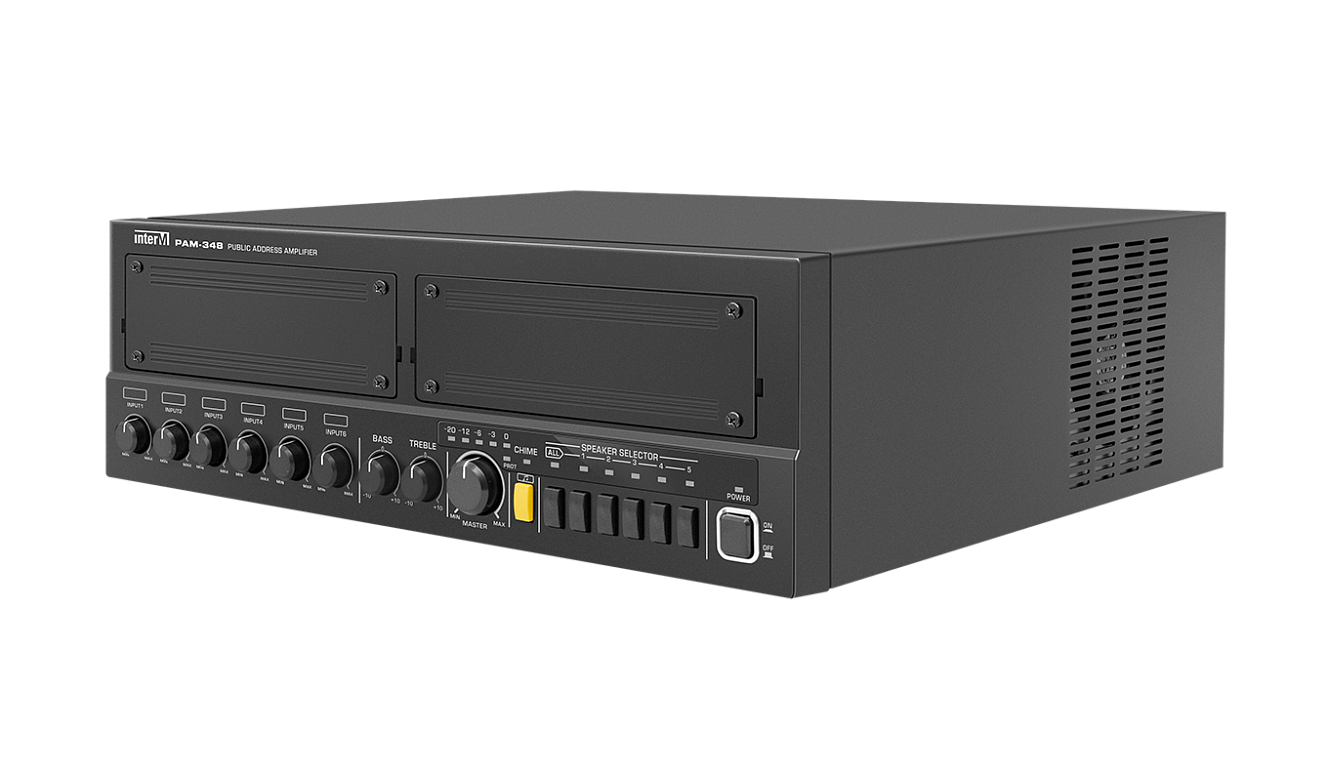

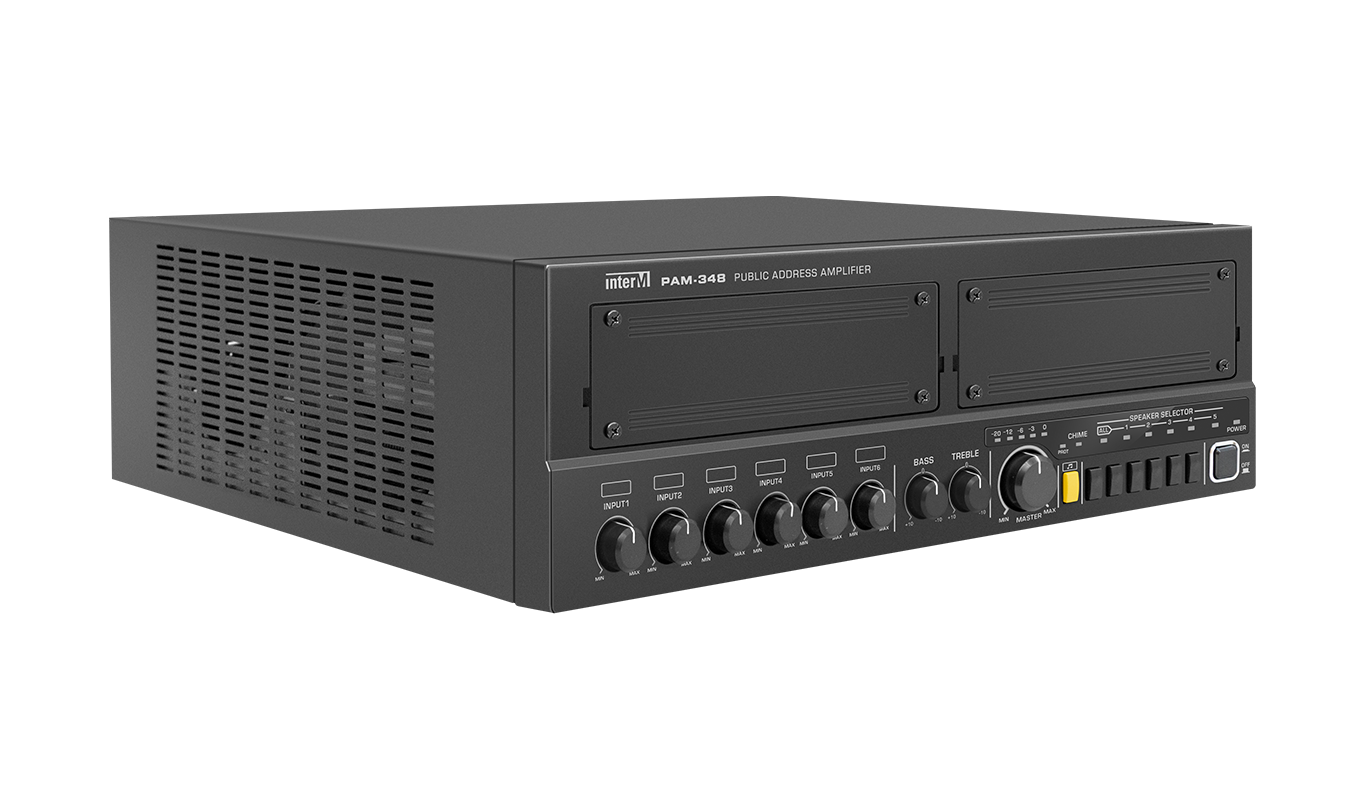

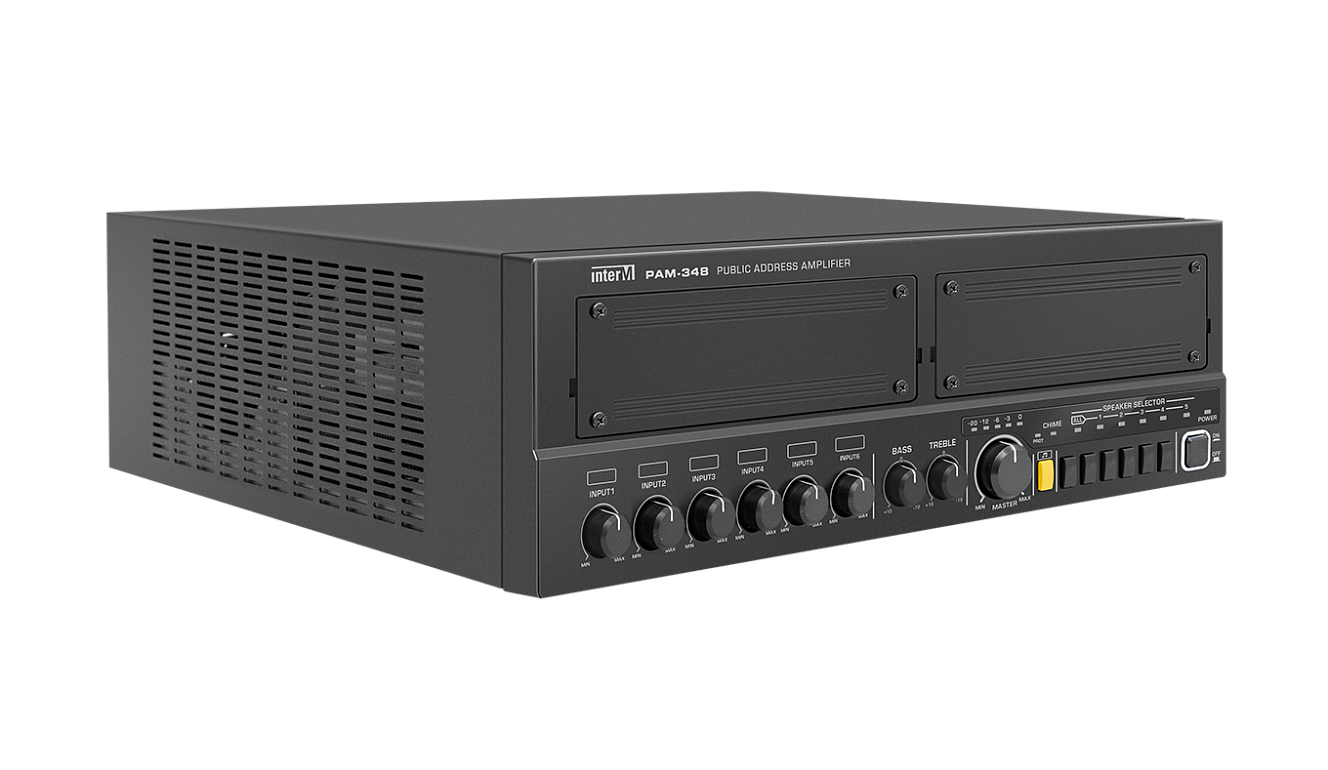

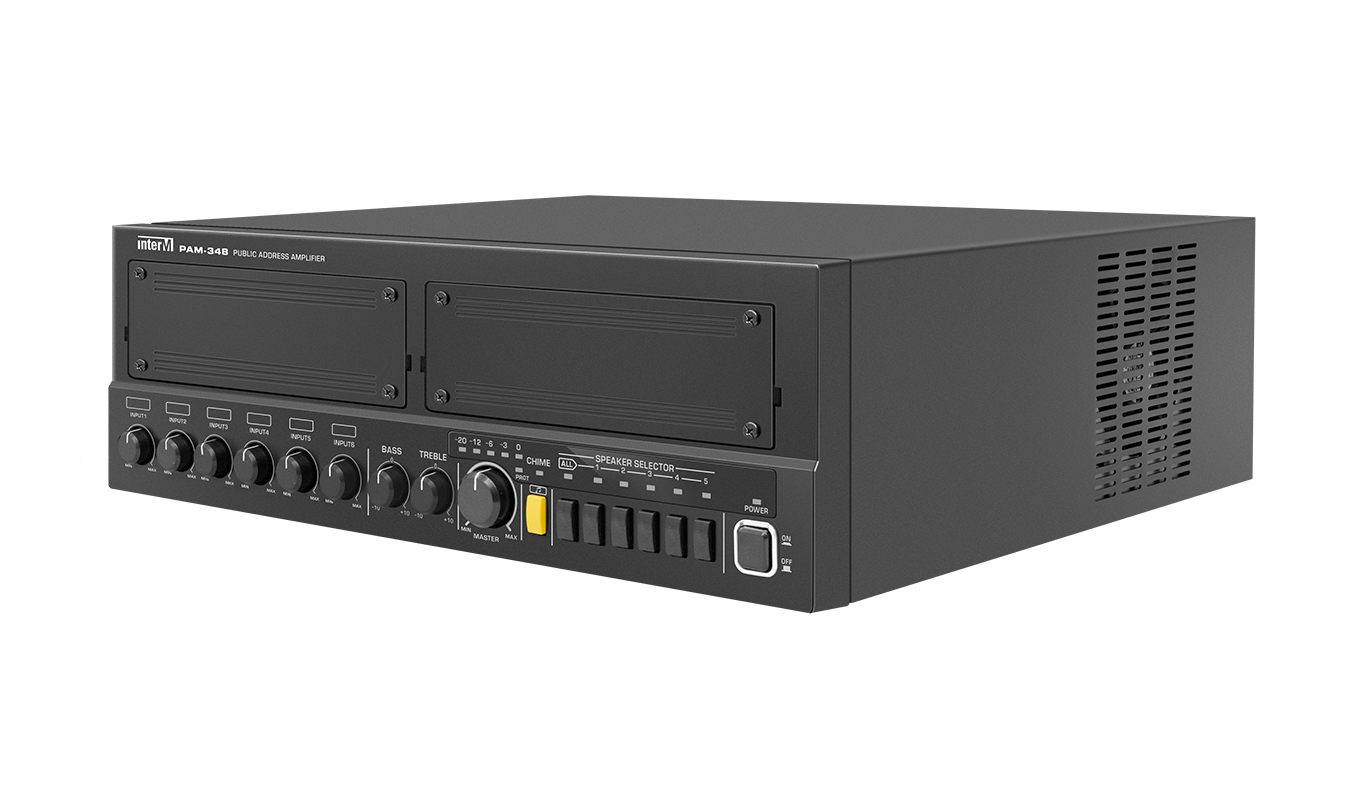

Цифровые модульные микшер-усилители PAM-312, PAM-324, PAM-336, PAM-348

Усилители этой серии зарекомендовали себя как надежные устройства с широкими функциональными возможностями, в том числе не свойственными стандартным микшер-усилителям. Модульные микшер-усилители серии PAM предназначены для организации многозонных систем речевого оповещения и громкоговорящей связи с возможностью установки мультимедийных модулей для фоновой музыкальной трансляции.

Цифровые модульные микшер-усилители PAM-312, PAM-324, PAM-336, PAM-348

Усилители этой серии зарекомендовали себя как надежные устройства с широкими функциональными возможностями, в том числе не свойственными стандартным микшер-усилителям. Модульные микшер-усилители серии PAM предназначены для организации многозонных систем речевого оповещения и громкоговорящей связи с возможностью установки мультимедийных модулей для фоновой музыкальной трансляции.

Планомерная модернизация всей линейки микшер-усилителей не обошла стороной и усилители серии PAM. Усилители этой серии зарекомендовали себя как надежные устройства, функциональные возможности которых позволяют выполнять обширный спектр задач, в том числе не свойственных стандартным микшер-усилителям. Благодаря уникальным особенностям усилители серии PAM выделяются из всего ассортимента аналогичного оборудования и неизменно востребованы.

В модернизированных моделях инженеры компании Inter-M сохранили все преимущества предшественника — одноименной аналоговой линейки усилителей — и дополнили их новыми не менее важными функциями. Например, новые усилители по-прежнему имеют возможность установки опциональных мультимедийных модулей для организации фоновой музыкальной трансляции. Только теперь пользователю доступна трансляция музыки с внешних накопителей, карт-памяти, CD-дисков, с использованием Bluetooth, а также прием сигналов радиостанций в FM-диапазоне.

Помимо встроенных источников звука усилители предоставляют широкий набор входов как для организации фонового музыкального сопровождения, так и для приоритетной трансляции с помощью микрофонной панели и стационарных телефонных аппаратов.

Функция воспроизведения тревожного сообщения из внутренней памяти также усовершенствована и теперь доступна в дежурном режиме. Благодаря этому дополнению новые цифровые усилители, в отличие от аналоговых моделей, имеют низкое энергопотребление, что немаловажно при расчете резервного электропитания.

Функциональные возможности и особенности

  • Автоматическое оповещение о пожаре

    Все усилители линейки PAM по умолчанию оснащены микросхемой с записанным тревожным сообщением о пожаре, трансляция которого осуществляется автоматически по сигналу от АПС.

  • Трансляция звука по зонам

    Микшер-усилители оснащены встроенным селектором на пять зон для выборочной трансляции музыкальных программ и речевых сообщений.

  • Подключение микрофонной панели RM-05A

    С помощью микрофонной панели RM-05A пользователь может передавать речевые сообщения, находясь на значительном удалении от усилителя.

  • Установка дополнительных модулей музыкальной трансляции

    Каждый усилитель оснащен двумя слотами для установки мультимедийных модулей, предоставляющих пользователю возможность воспроизведения музыки с внешних накопителей, карт-памяти, CD-дисков, а также приёма сигналов радиостанций в FM-диапазоне и трансляции аудио с использованием Bluetooth.

  • Подключение внешних источников звука

    К усилителю могут быть подключены источники звука с микрофонным и линейным уровнем аудиосигнала. Для конденсаторных микрофонов предусмотрено фантомное питание.

  • Трансляция звука по приоритетам

    Благодаря встроенной системе приоритетов микшер-усилители позволяют транслировать аудиосигнал от источника звука в зависимости от его приоритета в системе. При появлении более приоритетного сигнала менее приоритетные приглушаются.

  • Удаленное управление усилителем

    Микшер-усилители оснащены управляющим входом для принудительного выключения текущей трансляции. Данный функционал незаменим, если требуется отключить локальную систему музыкального сопровождения в случае запуска централизованного оповещения о чрезвычайной ситуации.

  • Регулировка тембра

    С помощью регуляторов BASS и TREBLE, позволяющих корректировать АЧХ усилителя в области низких и высоких звуковых частот, пользователь может индивидуально настроить звучание в зависимости от своих предпочтений.

  • Высокая эффективность

    Функционирование усилителя мощности в режиме класса D обеспечивает высокий коэффициент полезного действия, низкий уровень энергопотребления, незначительное тепловыделение и, как следствие, увеличенный срок службы устройства.

Конструкция и основные принципы работы

Микшер-усилители PAM-312, PAM-324, PAM-336, PAM-348 представляют собой устройства, которые включают в себя: блок входов для подключения различных источников сигнала, предварительный усилитель, микшер, усилитель мощности и селектор зон.

Рис. 1. Конструкция микшер-усилителей

Электропитание всех узлов осуществляется от блока питания, работающего в импульсном режиме, что значительно снижает энергопотребление и повышает КПД усилителя.

Охлаждение внутреннего объема устройства производится с помощью вентилятора, принудительно выводящего нагретый воздух через перфорированные отверстия корпуса.

Импульсный блок питания и усилитель мощности размещены на единой печатной плате для минимизации количества коммутирующих разъемов и уменьшения электромагнитных излучений.

Плата усилителя мощности и импульсного блока питания

Рис. 2. Плата усилителя мощности и импульсного блока питания

Каскад усиления класса D микшер-усилителей реализован на хорошо зарекомендовавшей себя в других моделях усилителей Inter-M микросхеме IRS2052MPBF компании International Rectifier – одного из крупнейших производителей электронных компонентов.

Субмодуль  усилителя мощности с микросхемой IRS2052MPBF

Рис. 3. Субмодуль усилителя мощности с микросхемой IRS2052MPBF

Удобное расположение на отдельном субмодуле микросхемы цифрового усилителя класса D значительно повышает ремонтопригодность всего устройства и позволяет в кратчайшие сроки производить ремонт и диагностику его элементов.

Выходной каскад усилителя мощности

Рис. 4. Выходной каскад усилителя мощности

Выходной каскад усилителя мощности выполнен на мощных полевых транзисторах IRFB4227PBF, установленных на массивном радиаторе.

Входные сигналы, поступающие с платы входов и дополнительных мультимедийных модулей PAM, коммутируются и усиливаются предварительным усилителем.

Передняя панель PAM-312/324/336/348

Рис. 5. Плата предварительного усилителя с микросхемой тревожного сообщения

Здесь же, на плате предварительного усилителя, в коммутационной панели расположена микросхема тревожного сообщения. Открытый доступ к данной микросхеме позволяет легко менять ее в случае выхода её из строя.

Передняя панель усилителей изготовлена из высокопрочного пластика. На ней размещены органы управления и индикации.

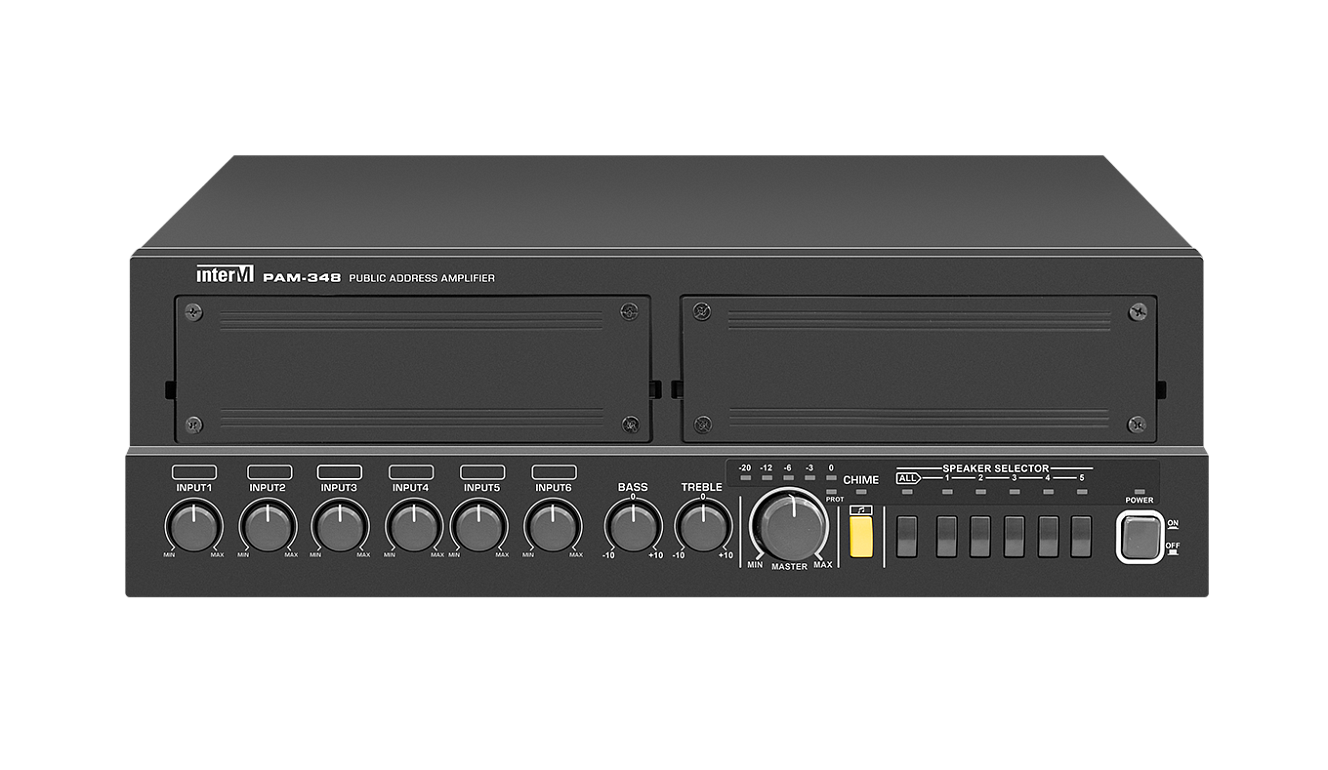

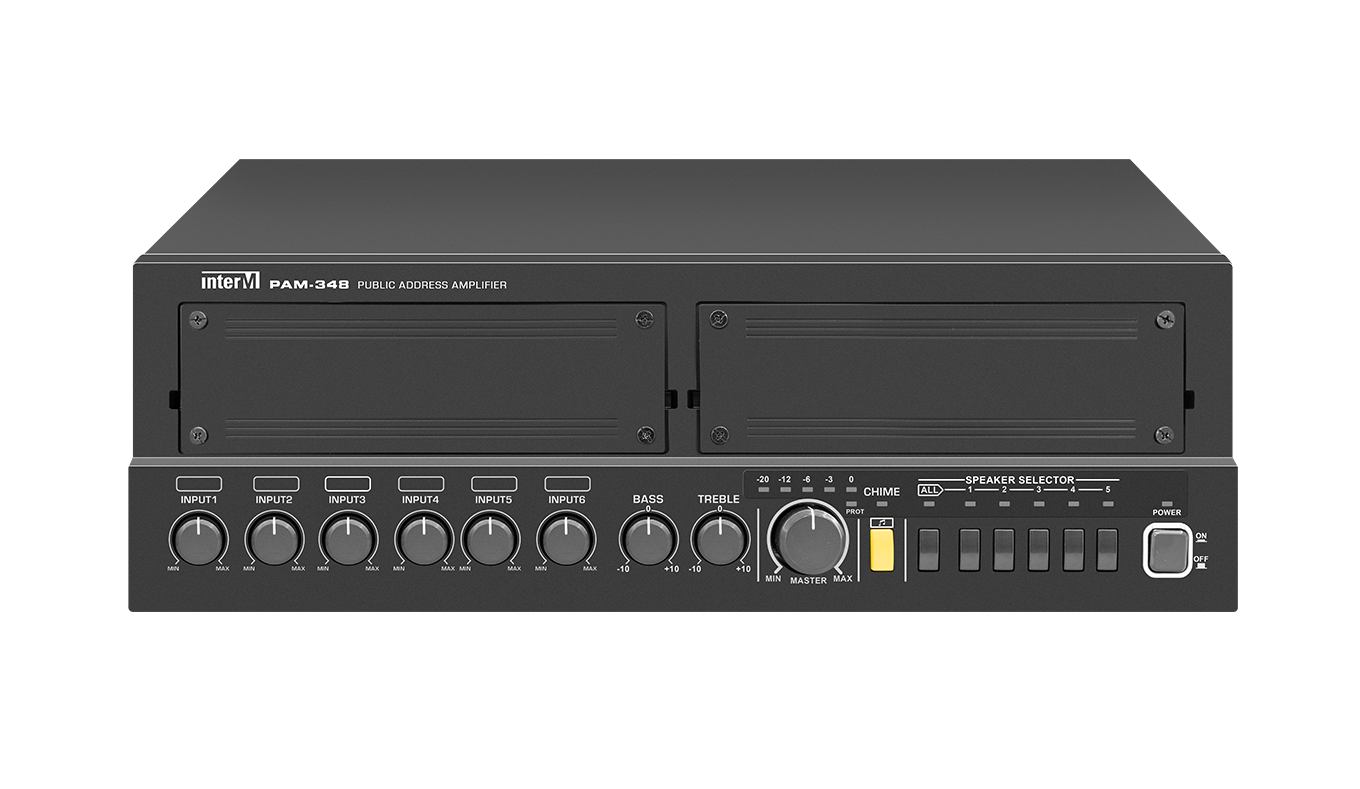

Рис. 6. Передняя панель PAM-312/324/336/348

  • 1 – отсеки для сменных модулей PAM
  • 2 – индикатор уровня выходного сигнала
  • 3 – индикатор неисправности PROTECT
  • 4 – индикатор включения питания
  • 5 – регуляторы уровня входных сигналов
  • 6 – регуляторы тембра
  • 7 – регулятор громкости MASTER
  • 8 – кнопка включения сигнала ГОНГ
  • 9 – селектор зон
  • 10 – выключатель питания

С помощью регуляторов INPUT 1 - INPUT 6 пользователь может установить требуемый уровень сигналов от источников звука, а с помощью регулятора MASTER – уровень звука на выходе усилителя. Для визуализации уровня выходного сигнала над ручкой MASTER помещены светодиодные индикаторы, позволяющие отследить достижение сигналом уровней -20/-12/-6/-3/0 дБ.

С помощью кнопки желтого цвета CHIME в ручном режиме можно подать предупредительный 4-тональный сигнал ГОНГ. Индикатор PROTECT красного цвета сигнализирует о переходе усилителя в аварийный режим.

Выбрать нужную комбинацию зон или включить сразу все зоны для трансляции позволяют соответствующие клавиши (с фиксацией) в поле «SPEAKER SELECTOR». Информация о включенных зонах индицируется зелеными (для клавиш 1-5) или желтым (для клавиши ALL) светодиодами, расположенными над соответствующими переключателями зон.

Дополнительные модули для организации музыкальной трансляции устанавливаются в отсеки на передней панели, доступ при отсутствии которых закрыт пластмассовыми заглушками. Конструкция новых микшер-усилителей, в отличие от предыдущего поколения аналоговых усилителей серии PAM, позволяет оперативно производить установку и демонтаж сменных модулей без вскрытия верхней крышки устройств, т. е. непосредственно в собранном шкафу.

Пользователю на выбор доступно 5 модулей для воспроизведения музыки с внешних накопителей, карт-памяти, CD-дисков, а также приёма сигналов радиостанций в FM-диапазоне и трансляции аудио с использованием Bluetooth.

Рис. 7. Мультимедийные модули для PAM-312/324/336/348

На задней панели микшер-усилителей расположены клеммы для подключения громкоговорителей с переключателем импеданса, входы для подключения внешних источников звука, линейного сигнала от АТС, дистанционного приглушения трансляции/включения гонга/запуска тревожного сообщения, разъем для подключения микрофонной консоли RM-05A.

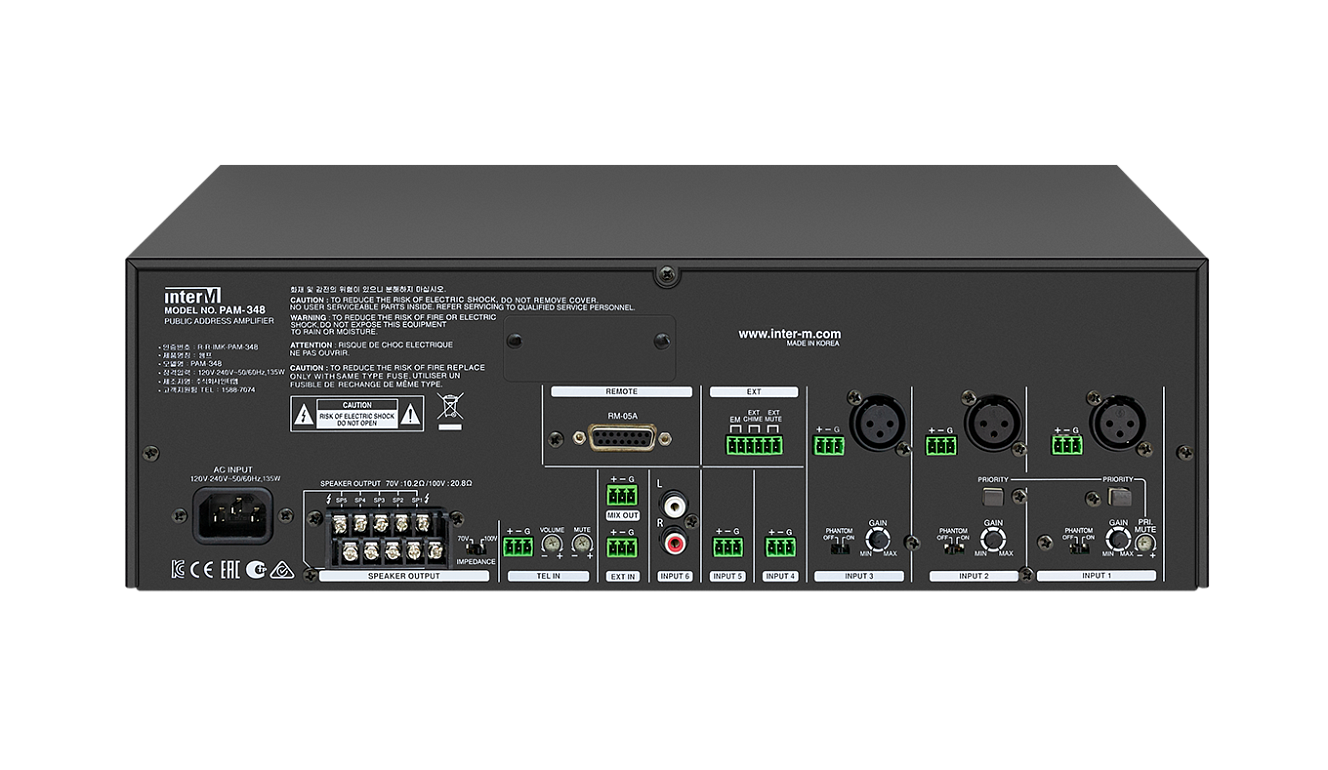

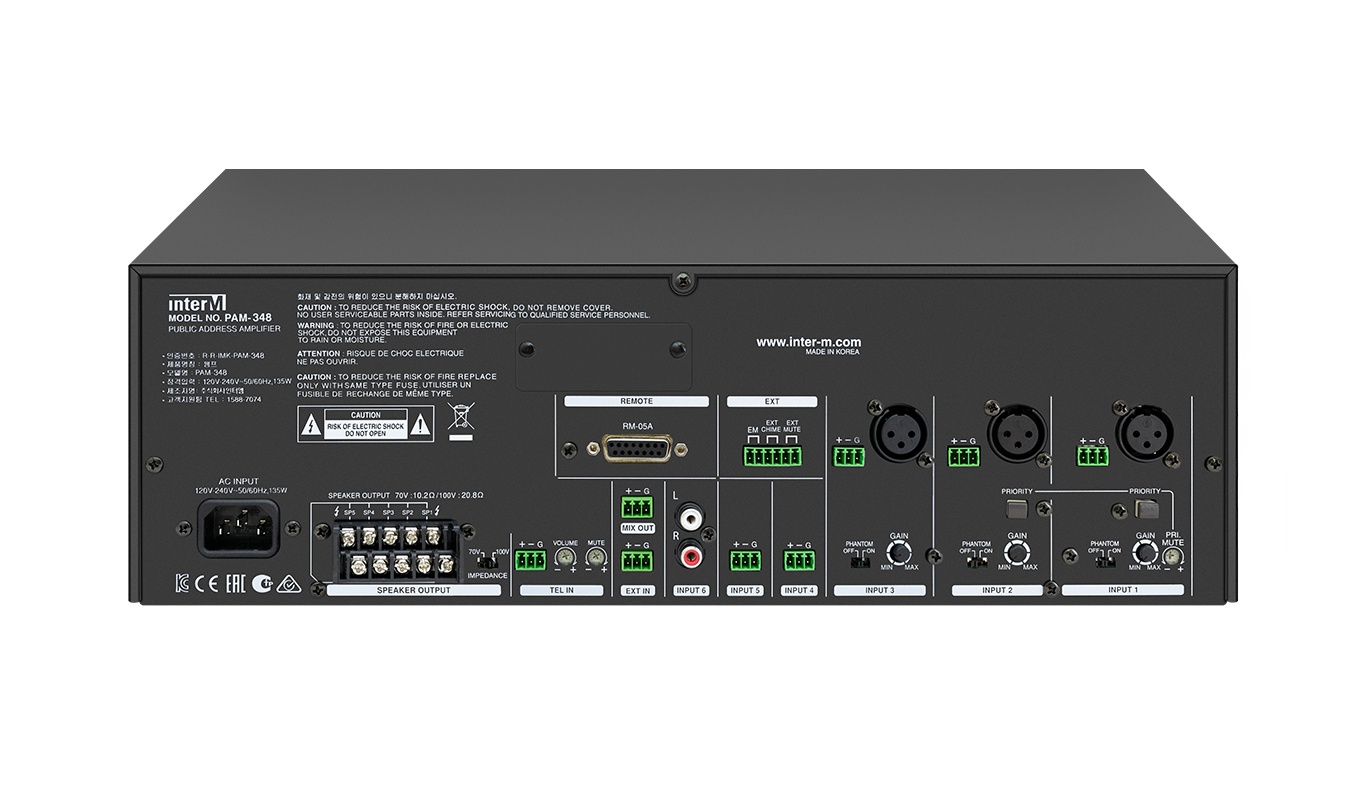

Рис. 8. Задняя панель 312/324/336/348

  • 1 – разъем для подключения микрофонной панели RM-05A
  • 2 – выход MIX OUTPUT
  • 3 – клеммы EM дистанционного включения тревожного сообщения
  • 4 – клеммы дистанционного включения сигнала ГОНГ
  • 5 – клеммы MUTE дистанционного отключения звука
  • 6 – кнопки включения приоритета для входов CH1, CH2
  • 7 – разъем сетевого питания
  • 8 – выходные клеммы для трансляционных линий
  • 9 – переключатель уровня выходного напряжения 70В/100В
  • 10 – вход TEL IN
  • 11 – регулятор чувствительности входа TEL IN
  • 12 – вход уровня приглушения для TEL IN
  • 13 – вход EXT IN для внешнего сигнала
  • 14 – разъемы для входов CH1 – CH6
  • 15 – регулятор приглушения PRIORITY MUTE

Чувствительность универсальных входов INPUT 1-3 регулируется в широких пределах соответствующими регуляторами GAIN, что обеспечивает подключение к ним устройств как с линейным, так и с микрофонным уровнем выходного сигнала. Переключатель PHANTOM предназначен для включения фантомного питания, если в качестве источников сигнала применяются конденсаторные микрофоны. Кнопки PRIORITY позволяют сделать сигналы со входов INPUT 1 и INPUT 2 приоритетными по сравнению со всеми другими (за исключением EM и TEL IN), а регулятор PRI MUTE – установить уровень приглушения менее приоритетных сигналов.

Входы INPUT 4-6 – стандартные линейные входы, но для входа INPUT 6 предусмотрены разъемы RCA для воспроизведения небалансных стереосигналов.

Входы EXT

Рис. 9. Входы EXT

Управляющие входы EXT позволяют существенно расширить возможности усилителя. Например, с помощью входа EXT MUTE возможно дистанционное отключение трансляции в распределенной системе при возникновении, например, какой-либо чрезвычайной ситуации. Вход EXT CHIME позволяет внешним управляющим сигналом активировать предупредительный сигнал ГОНГ, а вход EM — активировать трансляцию на максимальной громкости заранее записанного тревожного сообщения, содержащегося в микросхеме голосового файла.

Отличительной особенностью цифровых микшер-усилителей серии PAM является наличие дежурного режима работы. При подключенном сетевом питании 230В и выключенной кнопке POWER активация входа EM приведет к включению внутренней схемы питания и в течение нескольких секунд обеспечит выход усилительных каскадов на рабочий режим с последующим воспроизведением тревожного сообщения, записанного во внутренней микросхеме.

Передача речевых сообщений в зоны возможна с помощью удаленной микрофонной панели RM-05A, а также с использованием стационарных телефонных аппаратов.

Система громкоговорящей связи с применением телефонных аппаратов

Рис. 10. Система громкоговорящей связи с применением телефонных аппаратов

Подключение удаленной микрофонной панели RM-05A к микшер-усилителям позволяет осуществлять дистанционный выбор зон оповещения. Нажатие кнопки на селекторе RM-05A приводит к передаче сигнала управления на микшер-усилитель, который и производит переключение зон оповещения.

RM-05A позволяет также дистанционно запускать сигнал «ГОНГ», производить настройку чувствительности микрофона, осуществлять контроль над уровнем входящего сигнала по светодиодным индикаторам.

Система селекторной громкоговорящей связи

Рис. 11. Система селекторной громкоговорящей связи

Кроме передачи голосового контента, микшер-усилители PAM предоставляют широкие возможности для музыкального сопровождения. Например, при установке модуля PAM-MPM4A музыкальную трансляцию можно вести как с USB флеш-накопителя, подключенного к входу PAM-MPM4A, так и со смартфона, подключенного к одному из входов INPUT 3 … INPUT 6. При необходимости воспроизвести голосовое сообщение с микрофонной панели, подключенной к входу INPUT 1, при нажатии кнопки TALK музыкальное сопровождение приглушается до уровня, установленного регулятором PRIORITY MUTE.

Система громкоговорящей связи и музыкальной трансляции

Рис. 12. Система громкоговорящей связи и музыкальной трансляции

Таким образом, микшер-усилители позволяют формировать многоуровневую систему приоритетов источников звука:
EM >TEL IN>INPUT 1/RM-05A, INPUT 2, CHIME >INPUT 3/4/5/6, EXT IN, модули PAM.

Микшер-усилители серии PAM имеют настольное исполнение, но при использовании входящих в комплект поставки кронштейнов они могут быть установлены в 19-дюймовый аппаратный шкаф.

Технические характеристики

Наименование PAM-348 PAM-324 PAM-336 PAM-348
Номинальная выходная мощность, Вт 120 240 360 480
Диапазон воспроизводимых частот, Гц Линейный вход 80 - 15000
Микрофонный вход 100 - 15000
Коэффициент нелинейных искажений, % < 1
Отношение сигнал/шум, дБ Линейный вход > 70
Микрофонный вход > 55
Диапазон регулировки АЧХ, дБ ± 10
Параметры выхода усилителя 100В/84Ом
70В/41Ом
100В/42Ом
70В/21Ом
100В/28Ом
70В/13,6Ом
100В/21Ом
70В/10,2Ом
Диапазон рабочих температур - 10 °С ... + 40 °С
Напряжение питания переменного тока 120-240 В,
50/60 Гц
120 В 60 Гц или
220-240 В, 50/60 Гц
120-240 В,
50/60 Гц
Потребляемая мощность
(при 1/8 выходной мощности), Вт
60 95 95 135
Масса, кг 7,26 6,93 6,93 7,16
Габариты (Ш×В×Г), мм 420×132×358

Схема применения

Система оповещения и музыкальной трансляции

Система оповещения и музыкальной трансляции

Система построена на основе микшер-усилителя PAM-348 и обеспечивает автоматическое оповещение людей о возникновении пожара, передачу речевых сообщений служебного или рекламного характера, а также музыкальное сопровождение.

Источниками фоновой музыки являются встроенные модули PAM-BTU и PAM-CDU, позволяющие воспроизводить аудиофайлы с CD-диска, USB флеш-накопителя или со смартфона по Bluetooth. Выбор соответствующего источника осуществляется органами управления модулей PAM. Звуковое сопровождение обладает наименьшим приоритетом в системе и приглушается при работе более приоритетных источников.

Удаленное управление включением зон оповещения и подача голосовых сообщений организованы с помощью микрофонной панели RM-05.

Наивысшим приоритетом в представленной системе обладает вход EM. При подаче на этот вход управляющего сигнала от системы пожарной сигнализации во все зоны на максимальной громкости начинает транслироваться сообщение о пожаре, которое хранится в микросхеме голосового файла.

Выходные громкоговорители мощностью 30 Вт каждый подключены к соответствующим контактам разъема SREAKER OUTPUT и сгруппированы по 5-ти зонам трансляции.

Система громкоговорящей связи

Система громкоговорящей связи

Система организована на основе микшер-усилителя PAM-336, номинальная выходная мощность которого составляет 360 Вт. Для воспроизведения звука используются 2-полосные всепогодные громкоговорители WS-50T мощностью 50 Вт, разделенные на 3 зоны вещания.

Источниками звука в системе, с помощью которых в зоны осуществляется передача речевых сообщений различного назначения, являются микрофонная панель RM-01, расположенная в непосредственной близости от PAM-336, удаленная микрофонная панель RM-05A в отдельном помещении диспетчерской и офисная АТС.

Наивысший приоритет в системе имеет аудиосигнал от офисной АТС, линейный выход которой подключен к входу TEL IN микшер-усилителя. При появлении сигнала на этом входе сигналы от микрофонных панелей приглушаются полностью или до заданного уровня.

Следующей по приоритетности является микрофонная панель RM-05A, с которой можно не только осуществлять вещание с помощью микрофона, но и при необходимости включать нужные для трансляции зоны.

Низшим приоритетом в системе обладает микрофонная панель RM-01.

Система может использоваться для организации громкоговорящей связи, например, на спортивных площадках, в небольших супермаркетах, офисных помещениях.

Система музыкальной трансляции

Система музыкальной трансляции и громкоговорящей связи

Система музыкальной трансляции организована на основе микшер-усилителя PAM-336 с номинальной выходной мощностью 360 Вт. Для воспроизведения звука в каждой из 5 зон используются по два 2-полосных всепогодных громкоговорителя WS-30T мощностью 30 Вт.

Источниками музыки в системе являются записанные на SD-карту модуля PAM-SDU аудиофайлы, музыкальный контент с USB флеш-накопителя этого же модуля, а также микшер AFMM-106, который является концентратором и аудиопроцессором для нескольких источников линейного и микрофонного уровней.

При необходимости сигнал речевого оповещения в нужную зону можно подать с помощью микрофонной консоли RM-05A, имеющей наивысший приоритет в системе.

Данная конфигурация может использоваться для организации музыкальной трансляции, например, при проведении спортивных мероприятий, в небольших многофункциональных комплексах, на предприятиях общественного питания.

Обратитесь в компанию АРСТЕЛ для заказа микшер-усилителя серии PAM и другого оборудования. Наши менеджеры предложат лучшее решение!

АРСТЕЛ — официальный представитель компании Inter-M в России и странах ЕАЭС
