Наличие на рынке профессиональных активных акустических систем с Bluetooth уже не новость, но не каждая может похвастаться режимом Bluetooth TWS (True Wireless Stereo).
Встречайте: активная акустическая система AFPS-1205 c режимом BT TWS от английского производителя AFFA!
Активная акустическая система AFPS-1205 является продолжением одной из популярных моделей линейки мобильных акустических систем AFFA AFPS-1005(HS).
Чем же так примечательна предыдущая модель? Во-первых, прочным и легким корпусом оригинальной конструкции, выполненным из ABS-пластика. Во-вторых, хорошими акустическими свойствами и способностью долгое время работать на максимальном уровне мощности. И, конечно же, низким уровнем собственных шумов.
Все эти качества присущи и новой модели AFPS-1205. При этом есть и радикальные отличия.
Функциональные возможности
-
Использование цифрового усилителя класса D
Одной из особенностей модели AFPS-1205 является использование в ней цифрового усилителя класса D со встроенным DSP-процессором. Переход на данный класс усилителей значительно расширил сферу применения акустики и решил множество задач по оперативному управлению настройками акустических систем. Так, встроенный трехполосный параметрический эквалайзер с широким диапазоном регулирования позволит сформировать практически идеальную АЧХ в любом помещении, а возможности четырех режимов сабвуфера дополнительно к нему – акцентировать внимание слушателей на звучании басов, что в сочетании с высококачественным 12-дюймовым динамиком делает данную АС просто непревзойденной в своем классе. Свою лепту, несомненно, внесут и имеющиеся пресеты. Быстрый переход с одного пресета на другой позволит за считанные секунды перевести АС из режима одного формата мероприятия в другой без изменения остальных настроек. И, наконец, приятным бонусом станет возможность регулировки задержки сигнала, что позволит сформировать из однотипных моделей распределенный массив акустических систем. И это все только благодаря усилителю!
Режимы SUB: 1.SUB OFF, 2.SUB 80Hz, 3.SUB 100Hz, 4.SUB 120Hz, 5.SUB 150Hz
Прессеты: 1.MUSIC, 2.DJ/CLUB, 3.LIVE, 4.SPEECH
-
Поддержка режима Bluetooth TWS
Второй особенностью можно считать поддержку режима Bluetooth TWS (True Wireless Stereo). Широко известный использованием в беспроводных наушниках, режим BT TWS заиграл новыми красками и в профессиональном звуке. Однажды созданная стереопара запоминается при отключении питания, и соединение сразу восстанавливается при установке и включении акустики на новом месте
-
Конструктивные особенности
Нельзя обойти вниманием и конструктивные особенности корпуса. Возможность расположить AFPS-1205 и в классическом виде, и в режиме сценического монитора, возможность установки на стойку или кронштейн, подвес на тросах – все это еще больше расширяет спектр использования
Конструкция

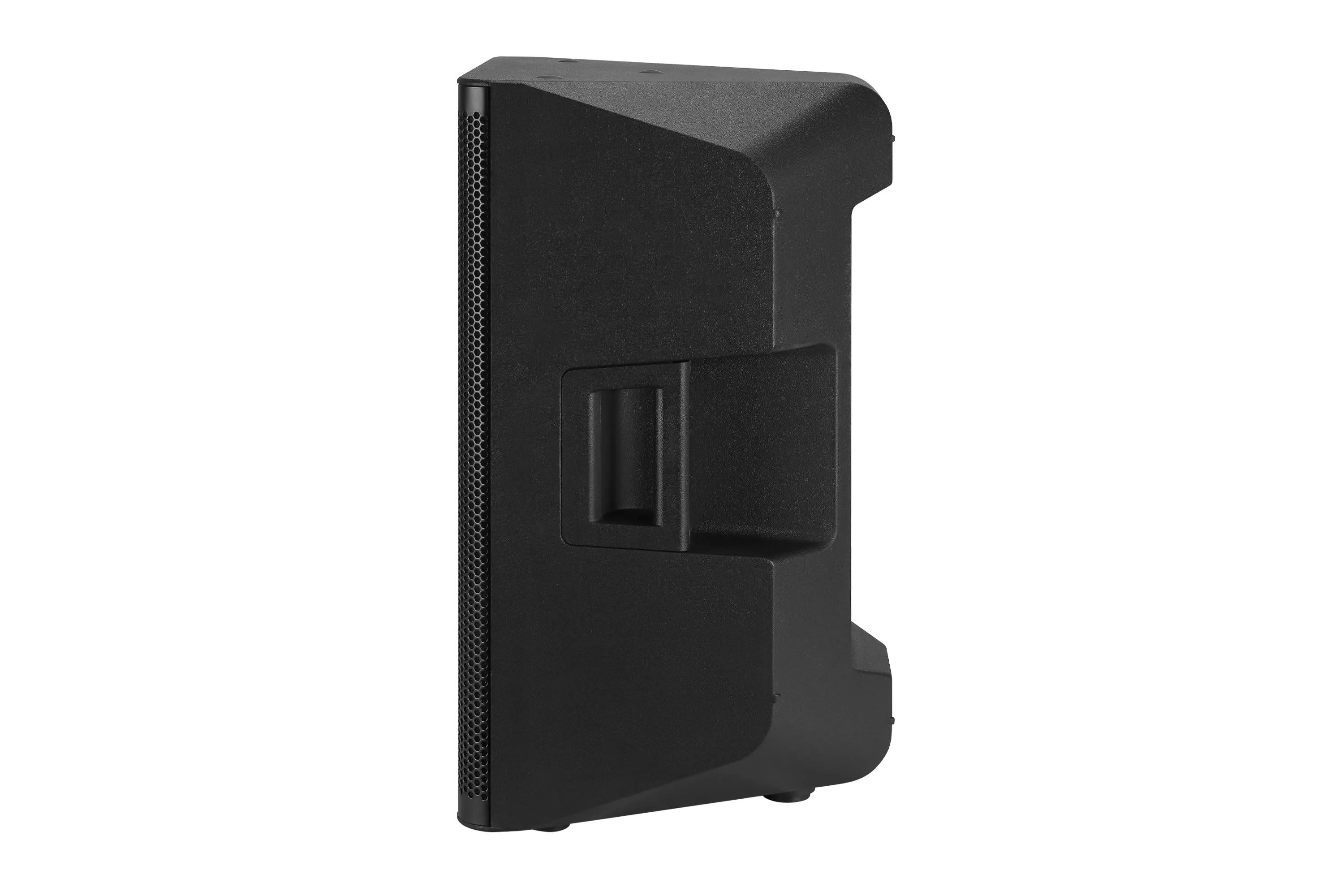

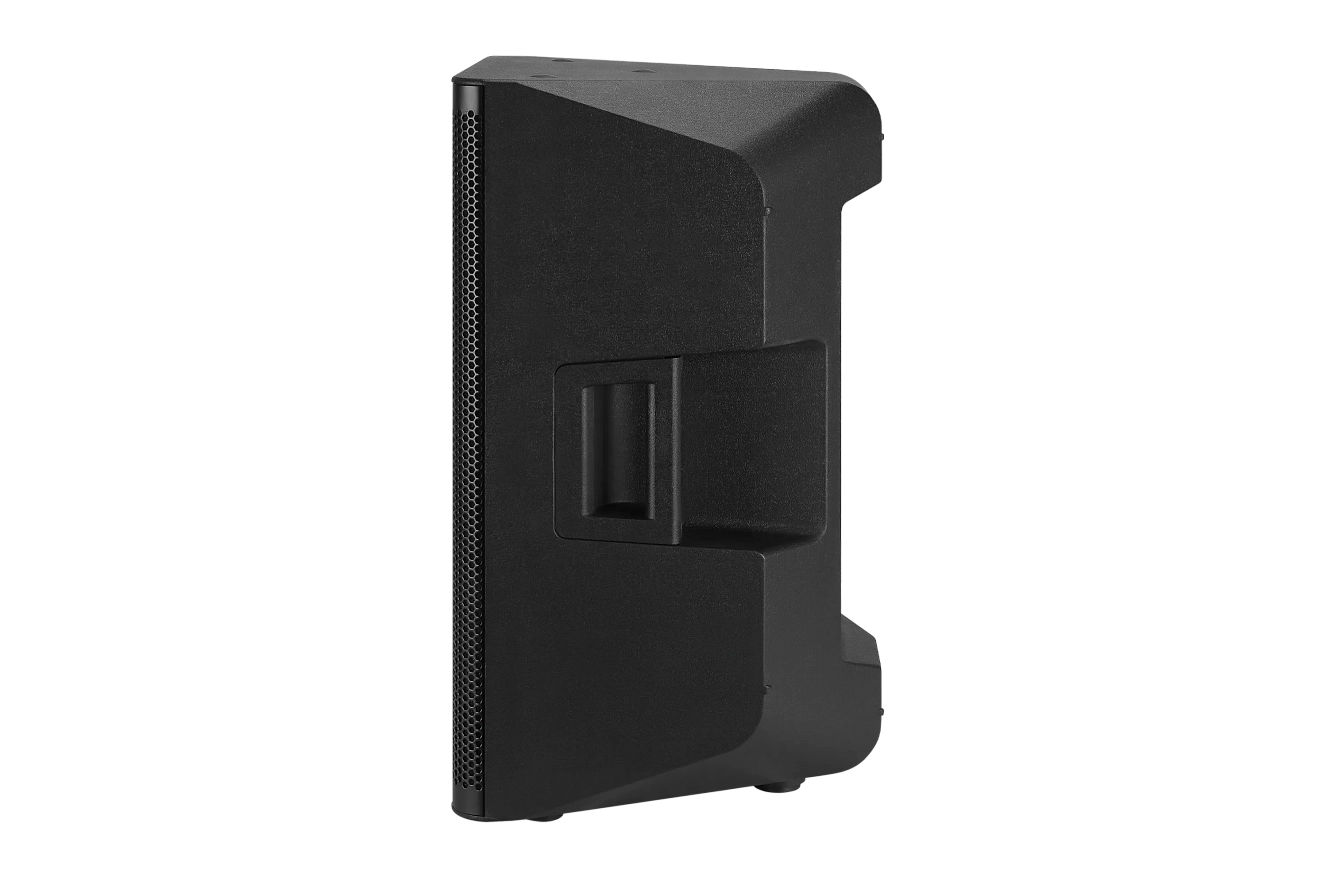

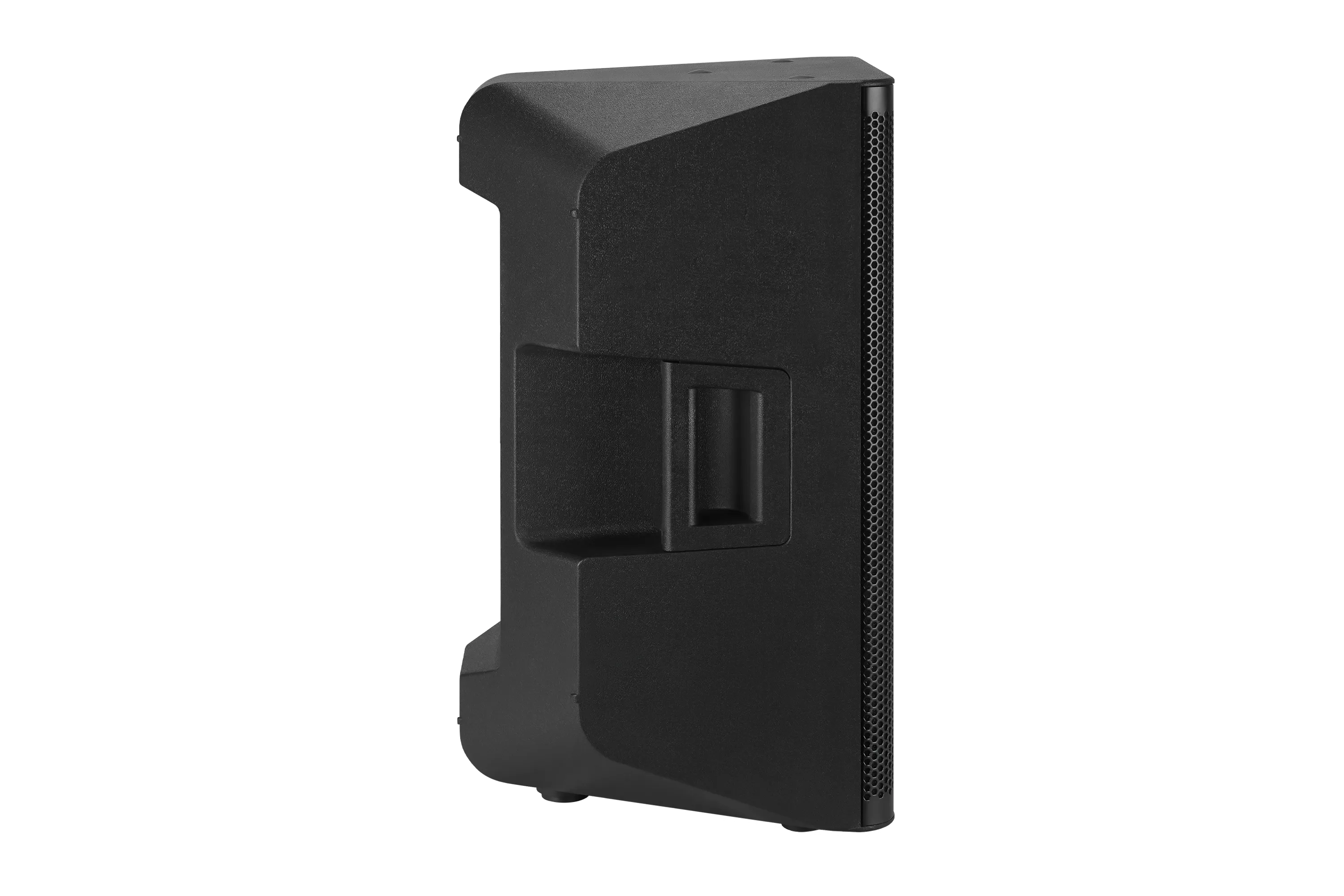

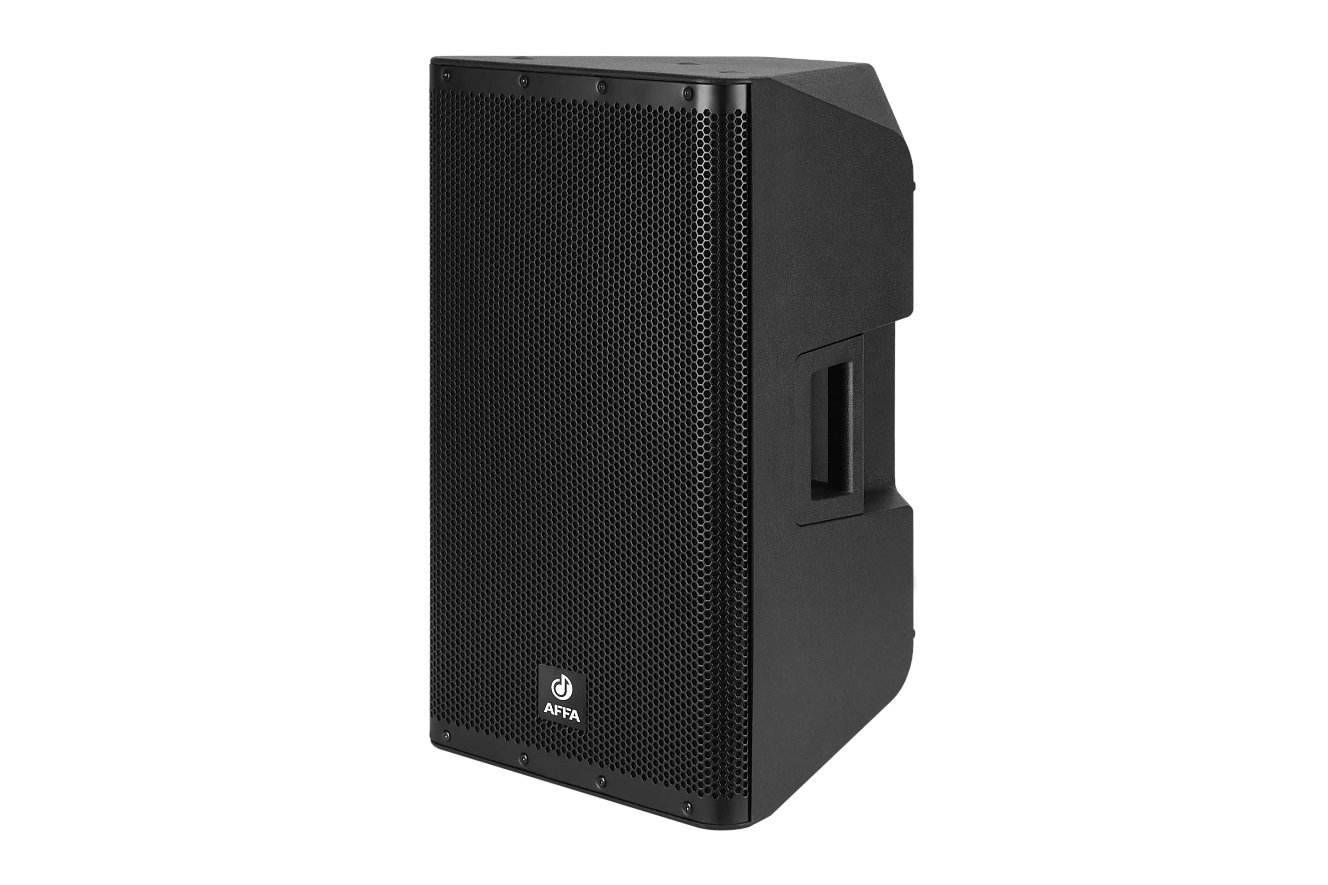

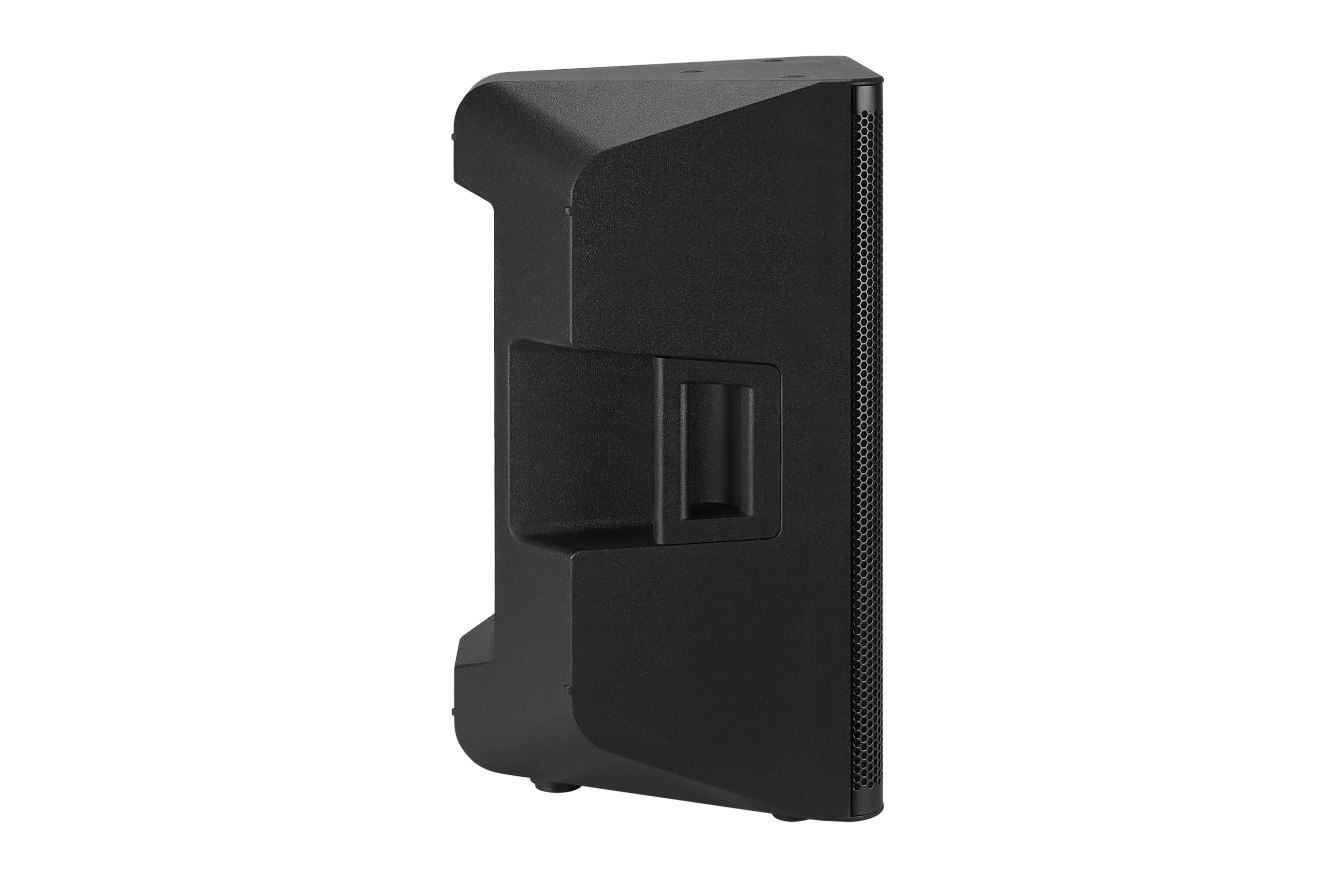

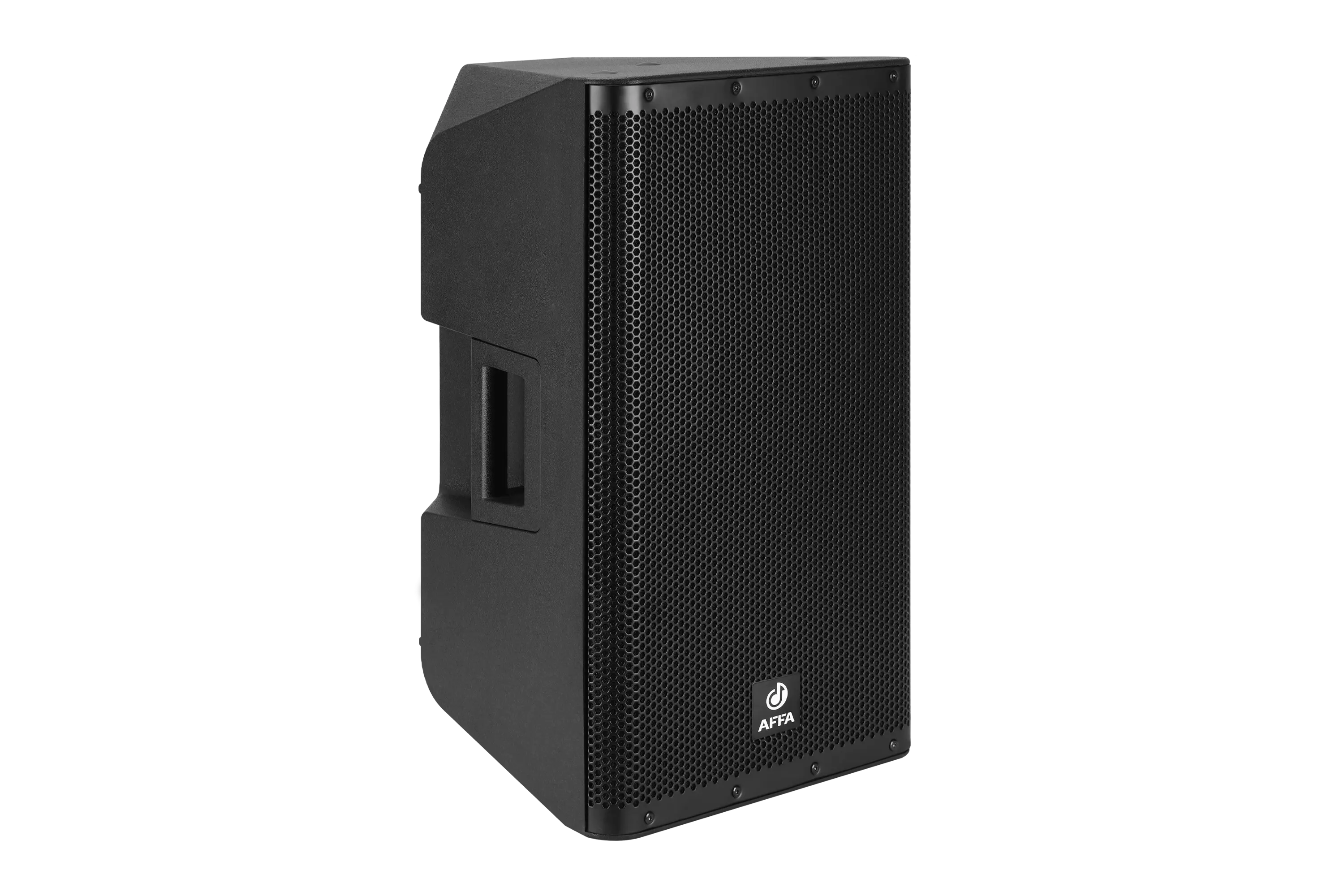

Акустическая система AFPS-1205 окрашена текстурной краской. Защитное покрытие равномерное по всей поверхности корпуса. Краска формирует сложную рельефную текстуру на корпусе АС, не только обеспечивая защиту корпуса от ударных воздействий, но и усиливая эстетическое и тактильное восприятие. Для переноски имеются две фигурные ручки, выполненные из пластмассы. Конструкция ручек органически вписывается в конструкцию корпуса.
Небольшие, почти незаметные выступы на боковых поверхностях корпуса играют роль точек опоры при мониторном расположении АС.
У колонки предусмотрены шесть точек подвеса для установки на тросах. Они расположены с трех сторон: сверху, снизу и в нижней части задней стенки. Все точки подвеса закрыты круглыми декоративными накладками черного цвета, которые придают корпусу вид законченного изделия.

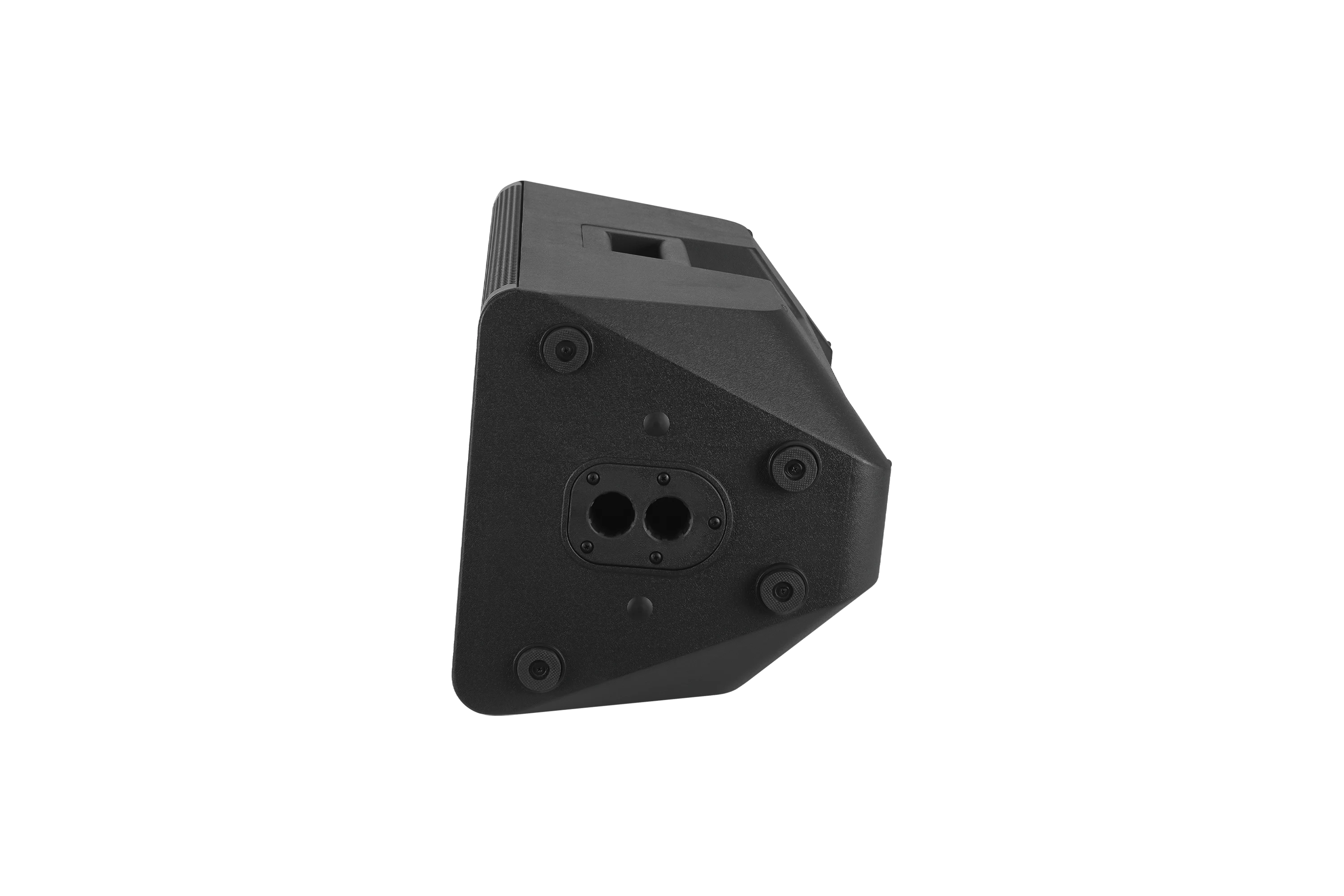

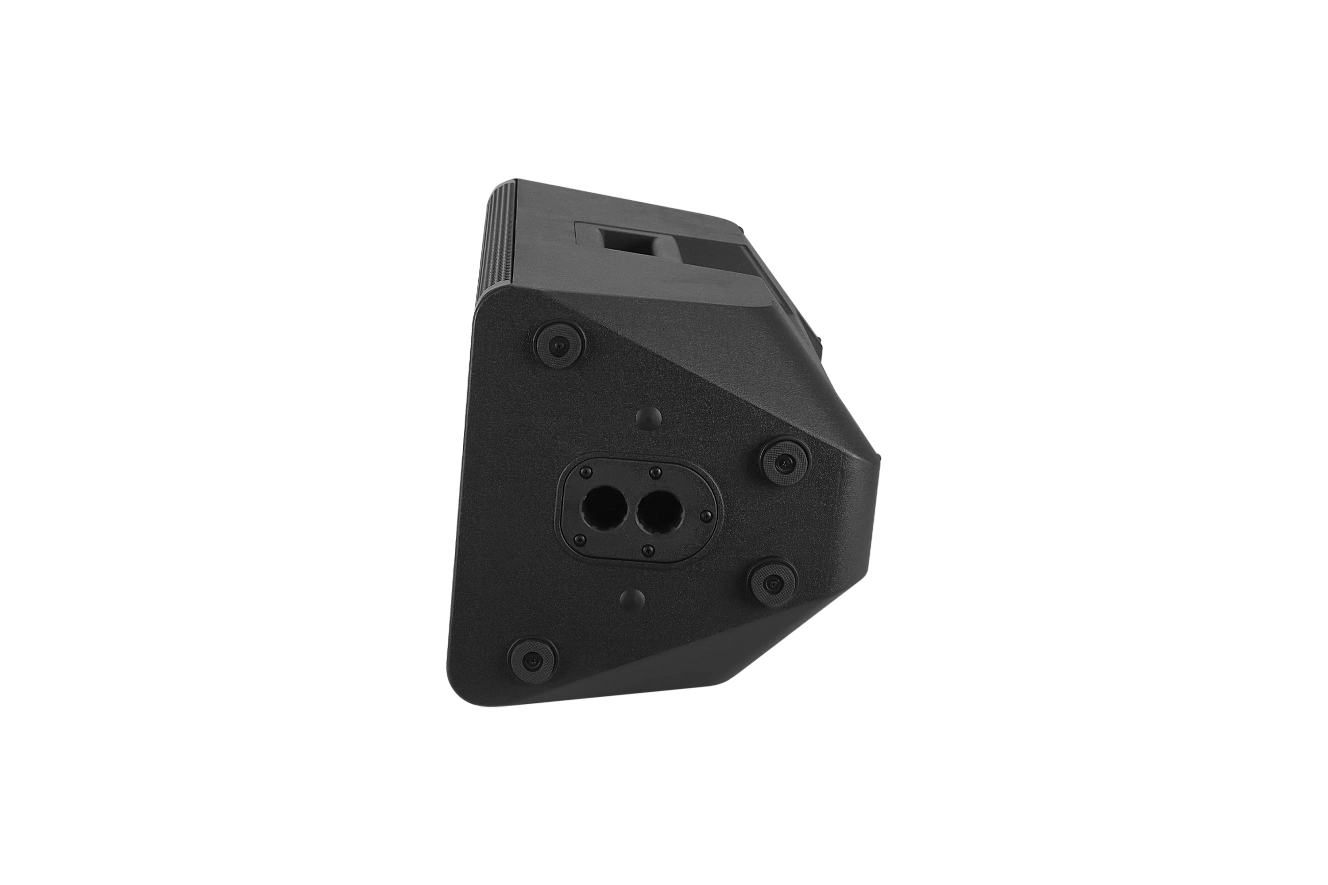

В нижней части корпуса расположены четыре круглые ножки из пористой резины для установки на пол, а также два посадочных места для установки на стойку или кронштейн.

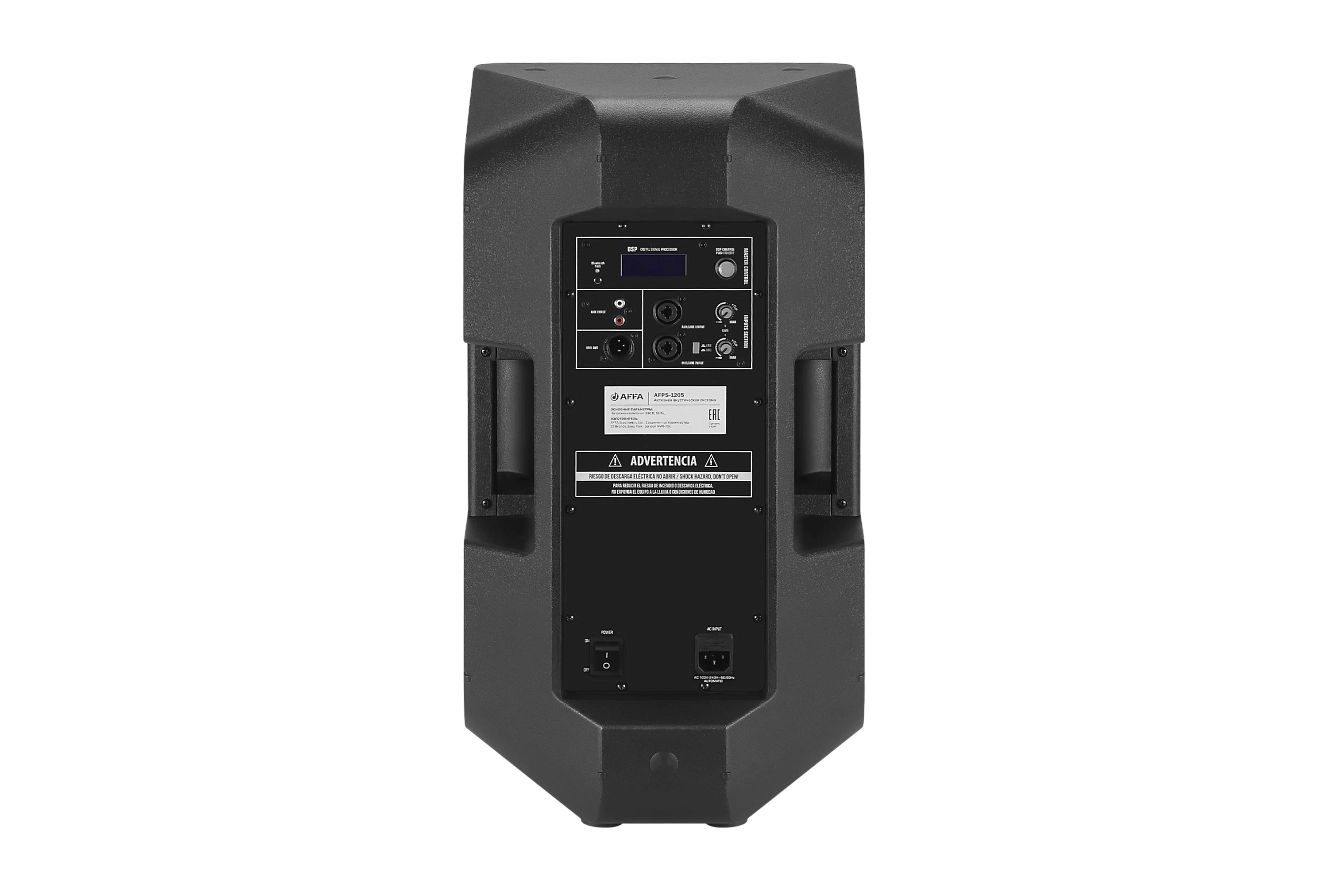

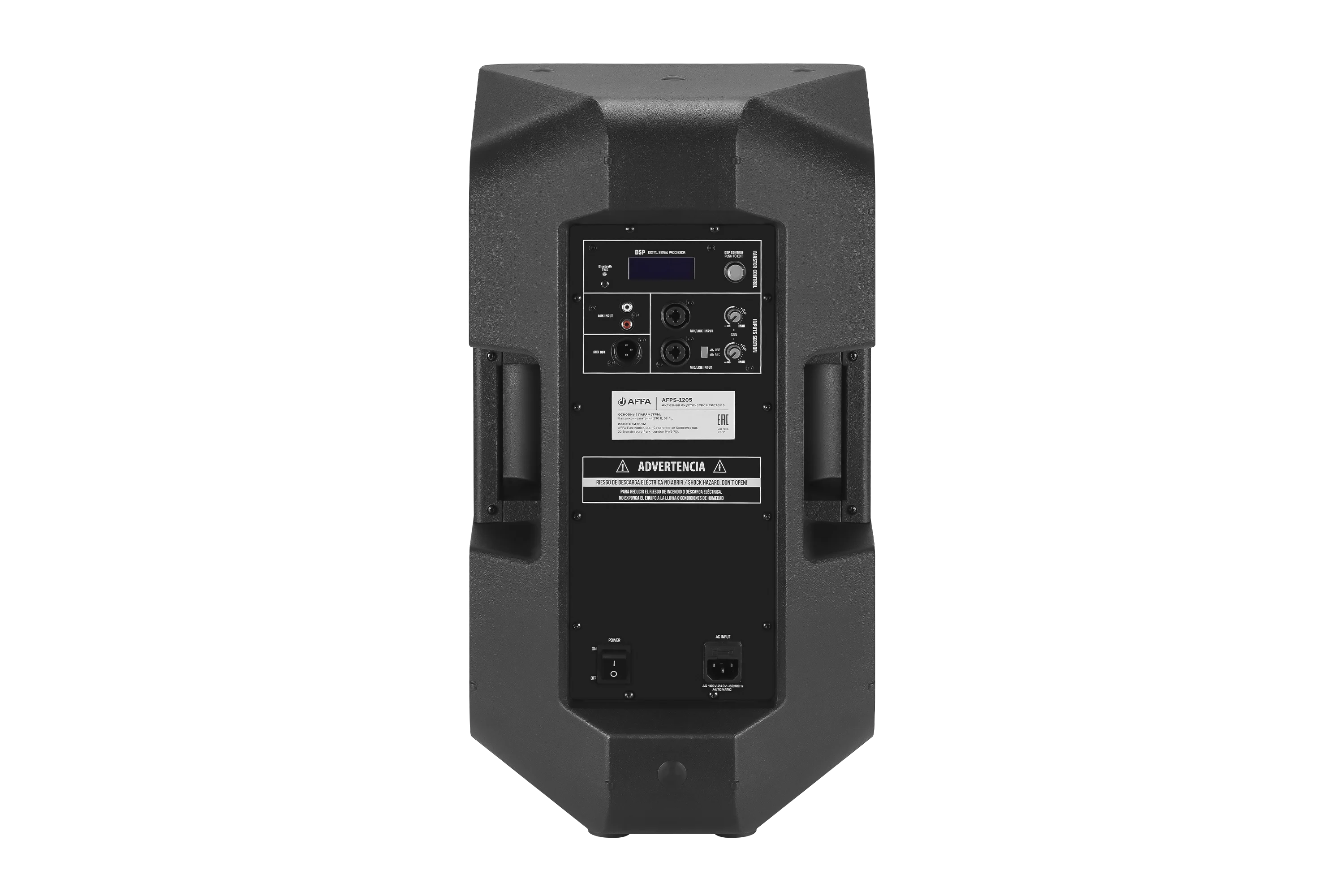

Входы для подключения к источникам и устройствам обработки звука размещены на металлической пластине на задней стенке корпуса АС. Сама панель частично утоплена в корпус, сверху и снизу защищена выступающими элементами от случайного повреждения.
Производитель использовал два входных разъема XLR (Combo) и одну пару разъемов RCA для обеспечения подключения источников сигнала. Оба входа снабжены регуляторами уровня сигнала, а нижний вход, дополнительно, — переключателем режимов LINE/MIC.
На этой же панели расположен один линейный выход MIX OUT — для трансляции микшированного сигнала на другие устройства. Хочется отметить, что микшированный сигнал не включает в себя результаты обработки при текущих настройках DSP-процессора, т.е. сигнал передается на другие устройства в исходном виде.
На обратной стороне металлической пластины размещена плата с электронными компонентами блока питания и усилителя мощности класса D и плата коммутации и DSP-процессора. Благодаря продуманной конструкции отвод тепла от платы усилителя мощности осуществляется пассивным способом через П-образные алюминиевые радиаторы большой площади, закрепленные на плате без использования вентиляторов охлаждения.
Блок коммутации и DSP-процессора реализован на отдельной плате. При этом хочется отметить наличие на данной плате USB-разъема для выполнения обновлений прошивки с помощью специального ПО.

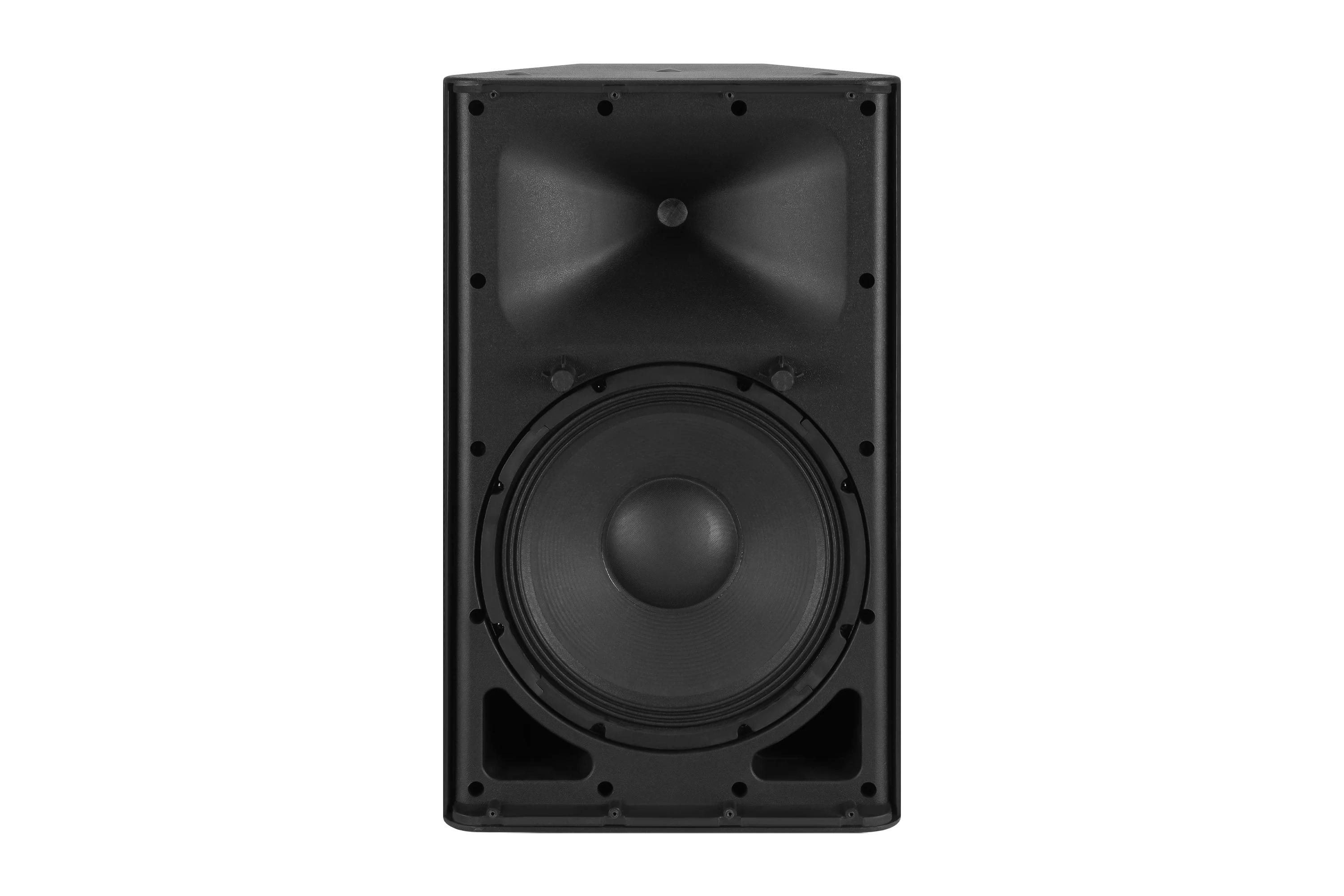

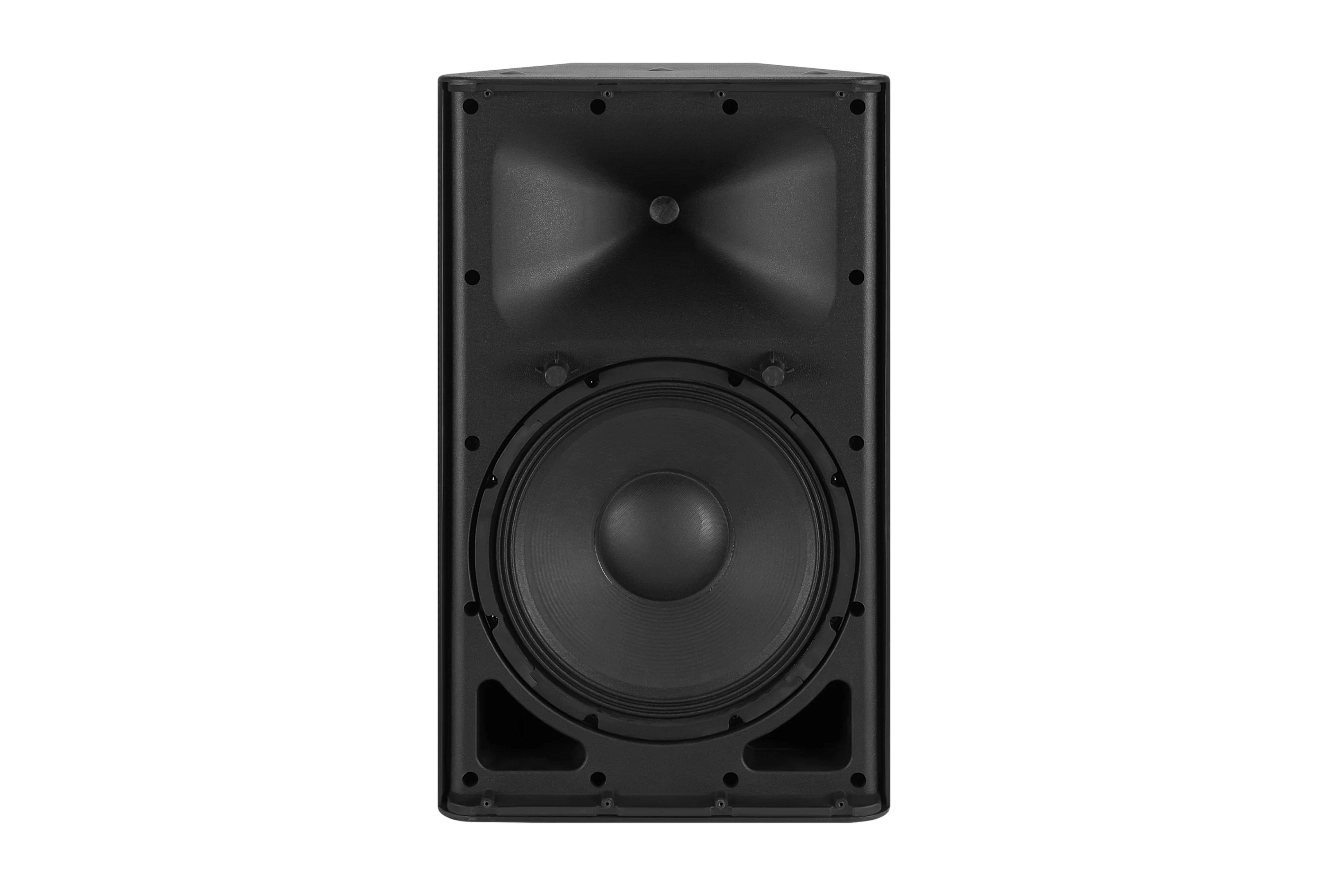

НЧ и ВЧ динамики закреплены на лицевой панели, которая в свою очередь крепится к литой части корпуса саморезами. В качестве рупора ВЧ динамика (твиттера) выступает часть лицевой панели.
Свободное место внутри корпуса заполнено звукопоглощающим материалом, что полностью устраняет так называемое «пластмассовое звучание».
Большое количество равномерно распределенных точек крепления элементов корпуса между собой гарантирует жесткость и надежность конструкции и, соответственно, высокое качество звука.

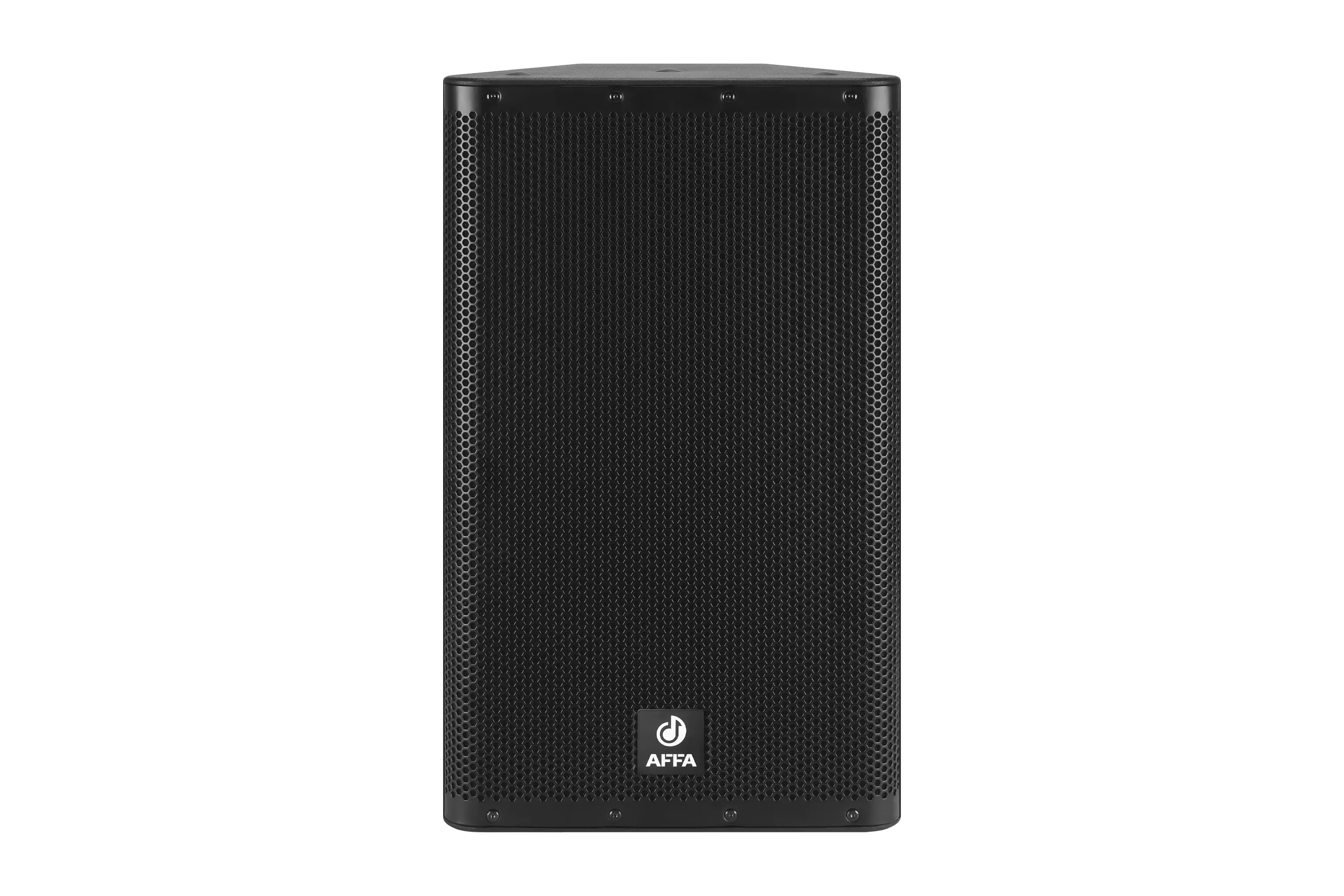

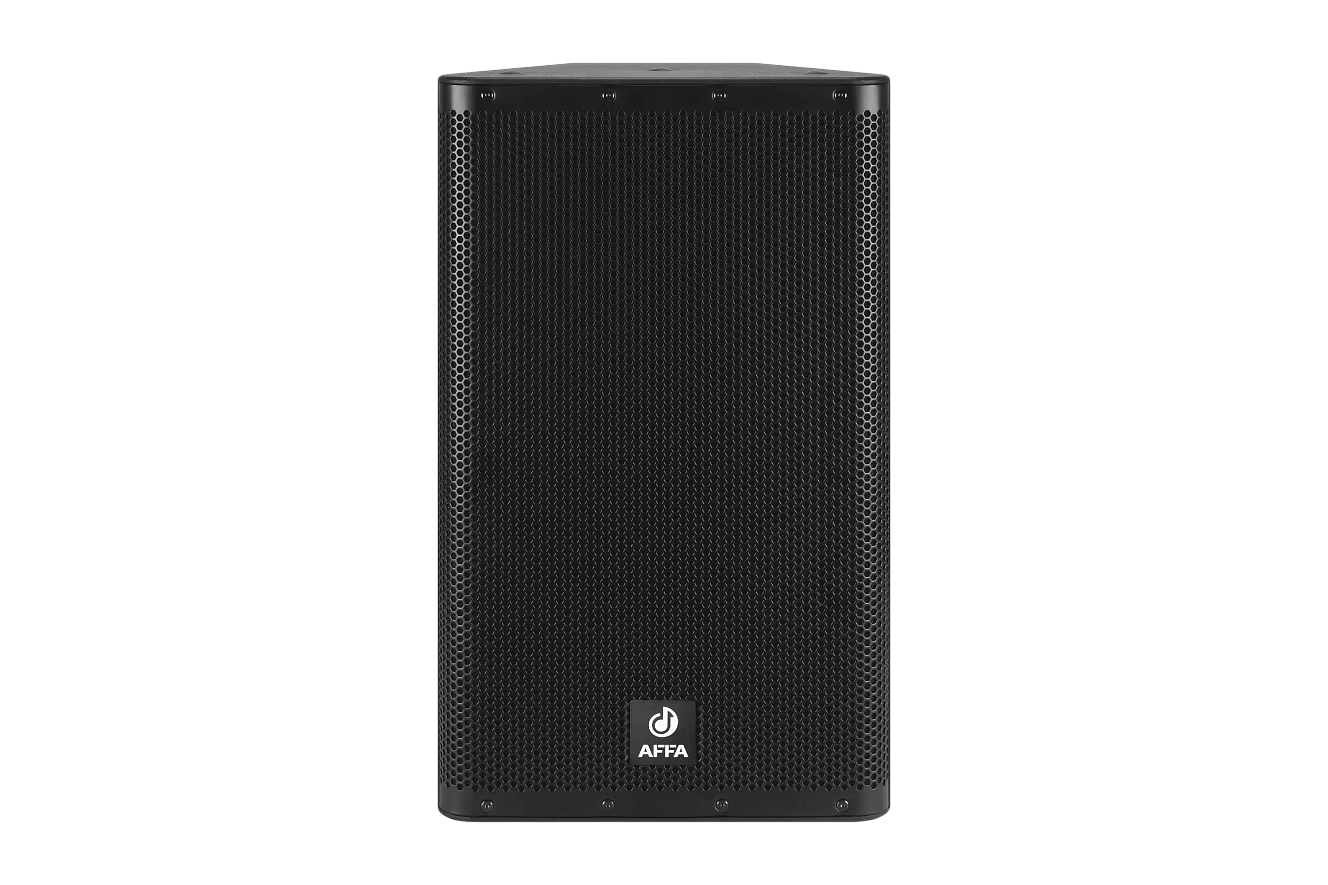

Защитно-декоративная решетка из стального листа толщиной 1,5 мм предохраняет излучатели АС от внешних воздействий. Решетка покрыта порошковой краской для защиты от коррозии. К внутренней стороне решетки, для защиты от пыли, приклеен слой пенополиуретана толщиной 1–2 мм.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Модель | AFPS-1205 |
| Количество и диаметр динамиков | 1х12" (НЧ), 1х1,35" (ВЧ) |
| Встроенные усилители | Класс D |
| Номинальная выходная мощность (RMS) | 600 Вт |
| Чувствительность (1 Вт/1 м) | 95 дБ |
| Максимальное звуковое давление | 126 дБ |
| Диапазон частот (–10 дБ) | 55…20 000 Гц |
| Параметрический эквалайзер | LOW, MID, HIGH |
| Диапазон регулировок параметрического эквалайзера | -12 дБ…+12 дБ |
| Режим сабвуфера | OFF, 80/100/120/150 Гц (OFF по умолчанию) |
| Задержка сигнала | OFF; 0,1…16,0 мс (OFF по умолчанию) |
| Регулировка уровня сигнала | -60…+10 дБ |
| Пресеты | MUSIC, DJ/CLUB, LIVE, SPEECH |
| Расположение | вертикальное, режим монитора |
| Другие регулировки | яркость, контрастность экрана |
| Напряжение питания встроенного усилителя | 100…240 В, 50/60 Гц |
| Материал корпуса | ABS-пластик |
| Вес нетто | 14,5 кг |
Схема применения
В таблице ниже приведено рекомендованное количество акустических систем AFPS-1205 в зависимости от объема помещения и целей озвучивания (согласно СП 415.1325800.2023).
| Объем помещения, м³ | Количество AFPS-1205 для создания требуемого звукового давления, шт. | Примечание | ||
|---|---|---|---|---|
| 80–86 ±4 дБ | 94–96 ±3 дБ | 100 ±3 дБ | ||
| 120…600 | 1 | 1 | 1–2 | Помещения размером до 12х10х5 м (ДхШхВ) |
| 750…6000 | 1–2 | 2 | 4 | Помещения размером до 30х20х10 м (ДхШхВ) |
Схема использования в стационарном режиме
Предлагаемая стационарная схема предусматривает использование акустических систем AFPS-1205 в качестве основных устройств воспроизведения звука, размещаемых на заранее отведенных местах (на сцене, стойках, кронштейнах или подвесах) в помещениях площадью до 600 м2. Соединение между устройствами осуществляется микрофонным кабелем необходимой длины.
В качестве источников звука могут выступать любые музыкальные инструменты и источники звука, в зависимости от формата мероприятия.
Подавитель обратной связи AFFD-042 используется в составе профессиональных систем звукоусиления для автоматического ослабления частот самовозбуждения, что позволяет значительно расширить зону перемещения выступающих в пространстве сцены и зала.
В представленном варианте использованы только активные АС и активный сабвуфер, что позволяет обойтись без усилительного оборудования и прокладки акустических кабелей.
Схема использования на выездных мероприятиях
В данной схеме предложено использование до четырех AFPS-1205. Левая верхняя по схеме акустическая система выступает «ведущей». К ней по Bluetooth подключается мобильное устройство с базой записанных композиций и – с помощью микрофонного кабеля – радиосистема AFRM-102. С расположенной в пределах «видимости» Bluetooth правой АС создается стереопара.
Управление композициями (как play-листом, так и уровнем воспроизведения) практически с любого гаджета с Bluetooth добавляет удобства в работе без необходимости физического изменения громкости регулятором АС. При необходимости данная схема может быть расширена дополнительными АС, подключенными с помощью микрофонного кабеля к левой и правой АС соответственно.
Как известно, первое появление звука от источника на сцене определяет воспринимаемую локализацию, тогда как немного более поздний звук из динамиков с задержкой просто увеличивает воспринимаемый уровень звука, не оказывая отрицательного воздействия на локализацию. Поэтому на дополнительных АС может быть задействована схема задержки сигнала, делающая акцент на локализацию источника.
