Серия AFLS выводит AFFA на новый уровень: совмещение функции классической акустической системы и сценического монитора. Все дело в корпусе!

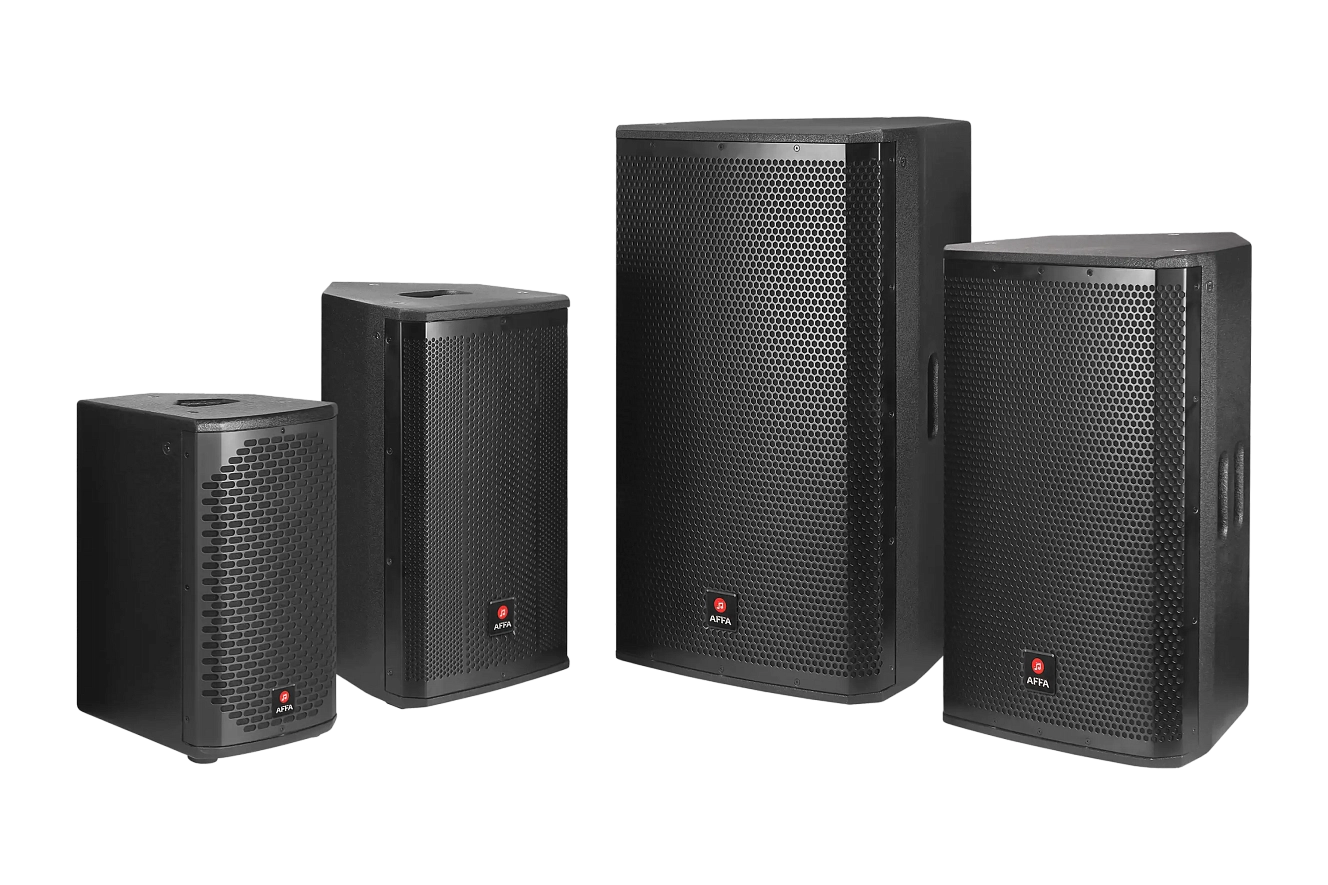

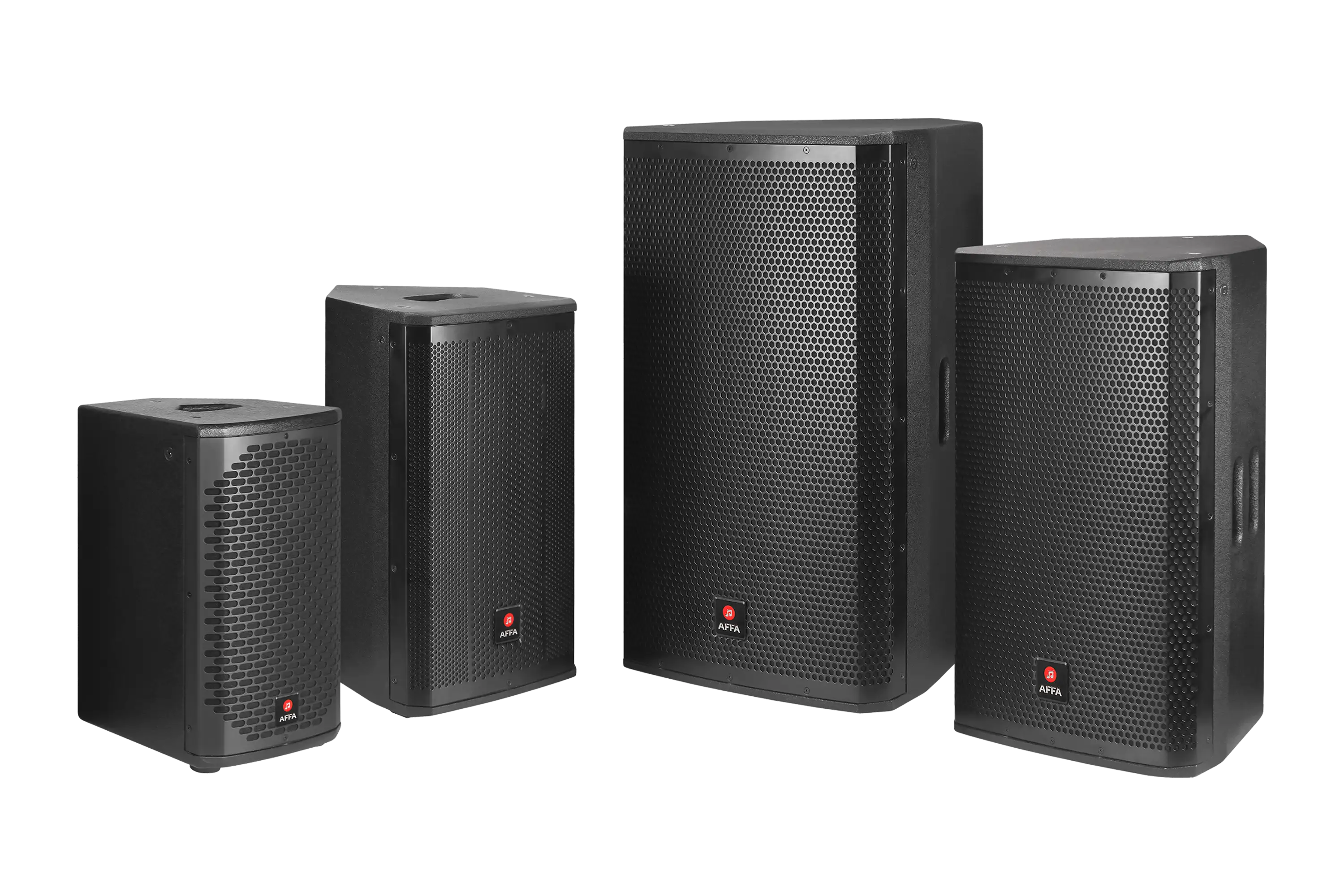

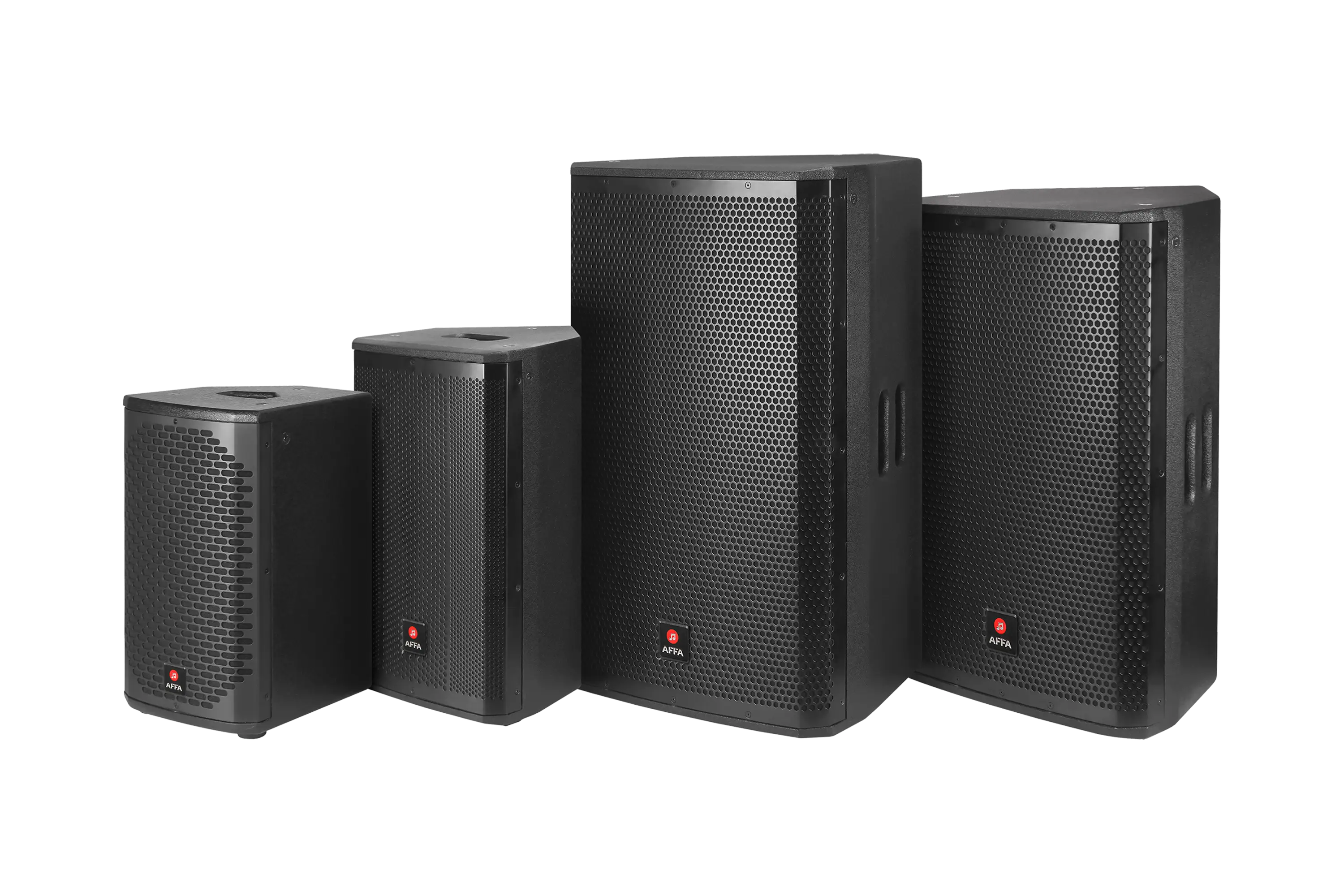

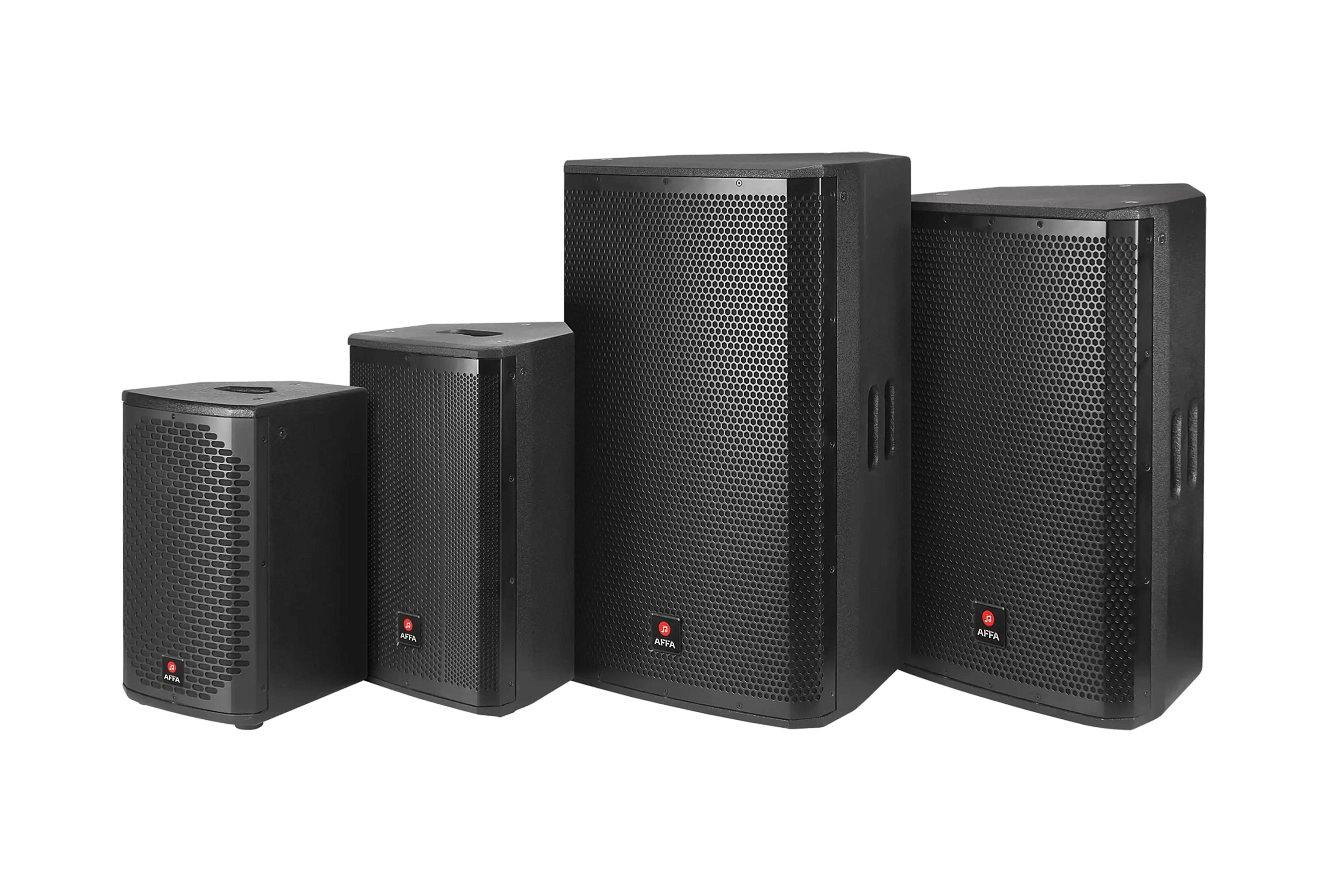

Серия представлена моделями AFLS-0802, AFLS-1001, AFLS-1201 и AFLS-1501.
Широкополосные акустические системы AFLS предназначены для эксплуатации в закрытых проветриваемых помещениях, выполнены в асимметричном корпусе, имеют по одному низкочастотному и высокочастотному излучателю. Благодаря асимметричной форме старшие модели можно использовать и как классические акустические системы, и в качестве сценических мониторов.
Функциональные возможности
- Высокое качество звучания
Высококачественные комплектующие в сочетании с продуманной конструкцией корпуса обеспечивают качественное озвучивание мероприятий любой направленности
- Высокая чувствительность
Чувствительность — это звуковое давление, которое динамик создает на расстоянии 1 м, если к нему подвести сигнал мощностью 1 Вт. Реализованная производителем высокая чувствительность моделей AFLS позволяет, при относительно небольшой мощности, создавать большое звуковое давление
- Равномерная АЧХ
Результаты измерения такого параметра, как амплитудно-частотная характеристика, говорят, в частности, о качестве комплектующих акустической системы. Данный параметр демонстрирует, на сколько точно музыкальный сигнал будет доведен до слушателя. На рисунке ниже представлены результаты тестирования моделей серии AFLS (приведены средние значения АЧХ моделей). Графики специально разнесены для наглядности: от AFLS-0802 — нижний график, до AFLS-1501 — верхний график. Неравномерность АЧХ в заявленном диапазоне составляет 3‒4 дБ, что является хорошим показателем качества передачи сигнала.
- Наличие дополнительного выхода
Дополнительный выход, реализованный на 4-контактном разъеме Speakon (LINK), позволяет осуществить параллельное соединение акустических систем, кратно увеличивая канальную мощность.

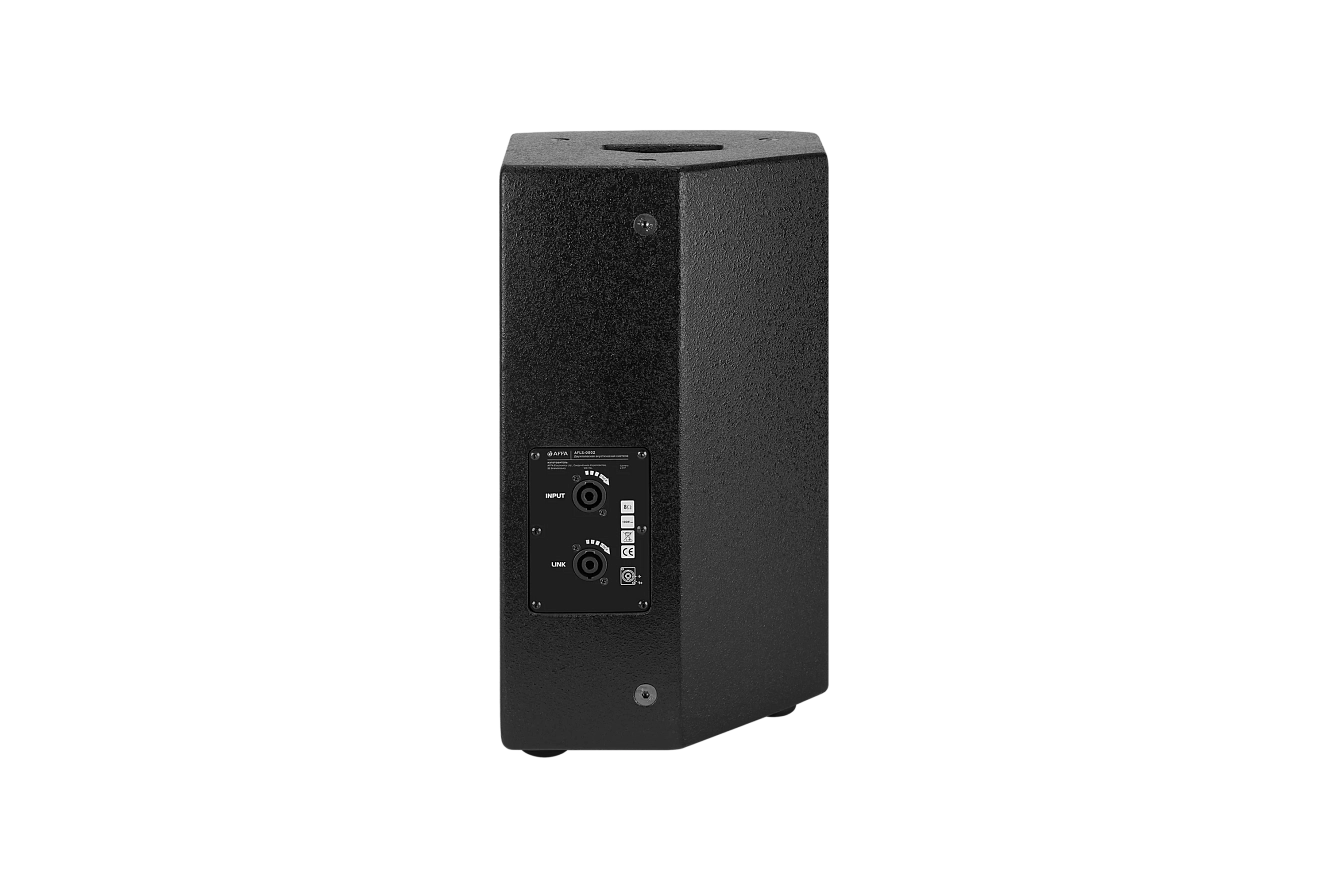

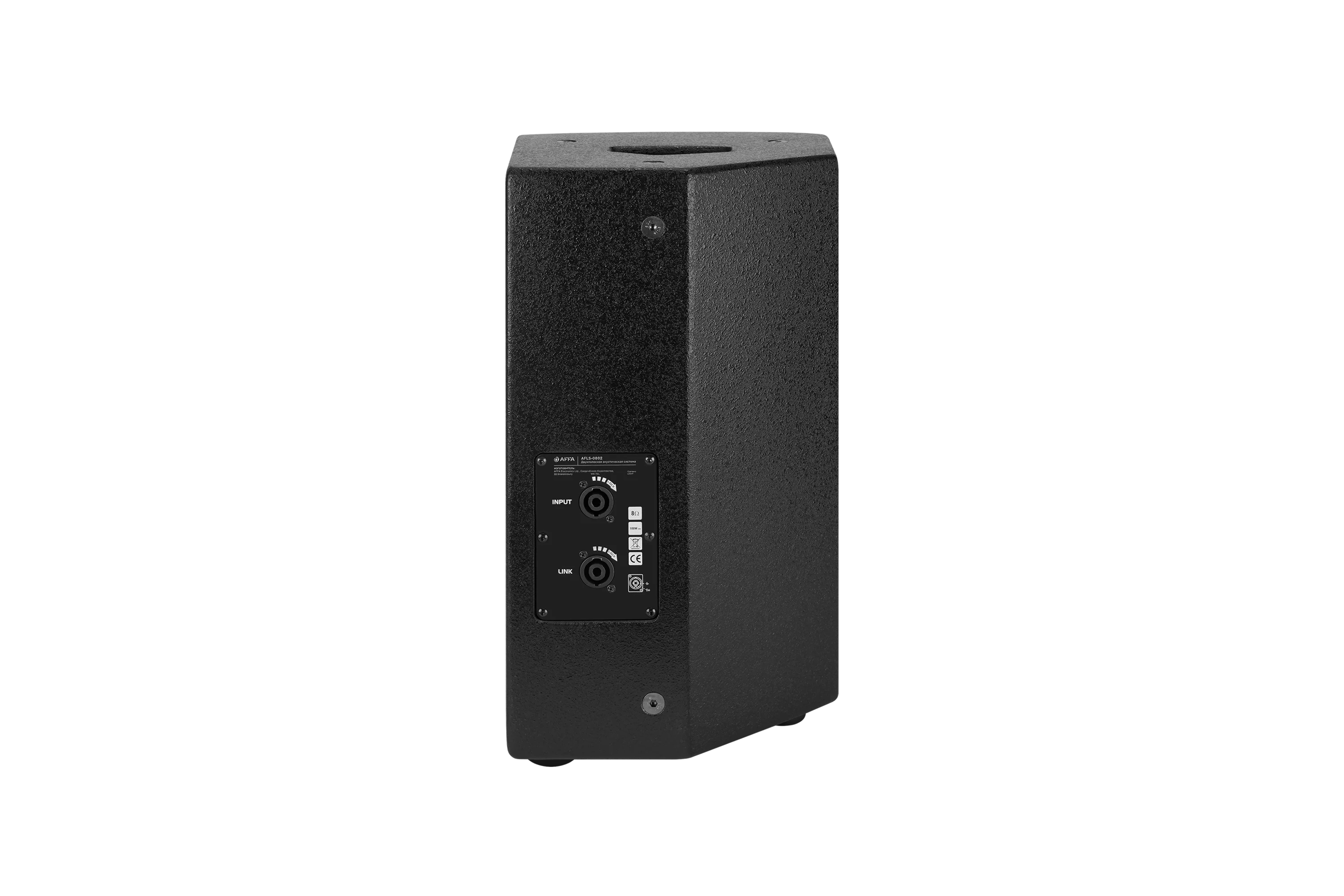

Панель коммутации AFLS-1001
- Удобный монтаж
Каждая из моделей имеет удобные ручки для переноски и возможность установки на пол или стойку/кронштейн с использованием одного из двух встроенных посадочных мест диаметром 35 мм.
Посадочные места
Конструкция
Модель AFLS-1001
Корпуса акустических систем серии AFLS имеют асимметричную форму, создавая дополнительный колорит и удобство при расположении на сцене. Корпус акустической системы выполнен из плит МДФ толщиной 15 мм, склеенных между собой специальной акустической смолой. Такой выбор материала обусловлен его физическими и экономическими показателями: этот материал является самым удобным в обработке, неприхотлив в эксплуатации, прочен, и, при стоимости значительно ниже дерева, имеет лучшие акустические характеристики, обеспечивая хорошее демпфирование внутренних резонансов при работе системы.

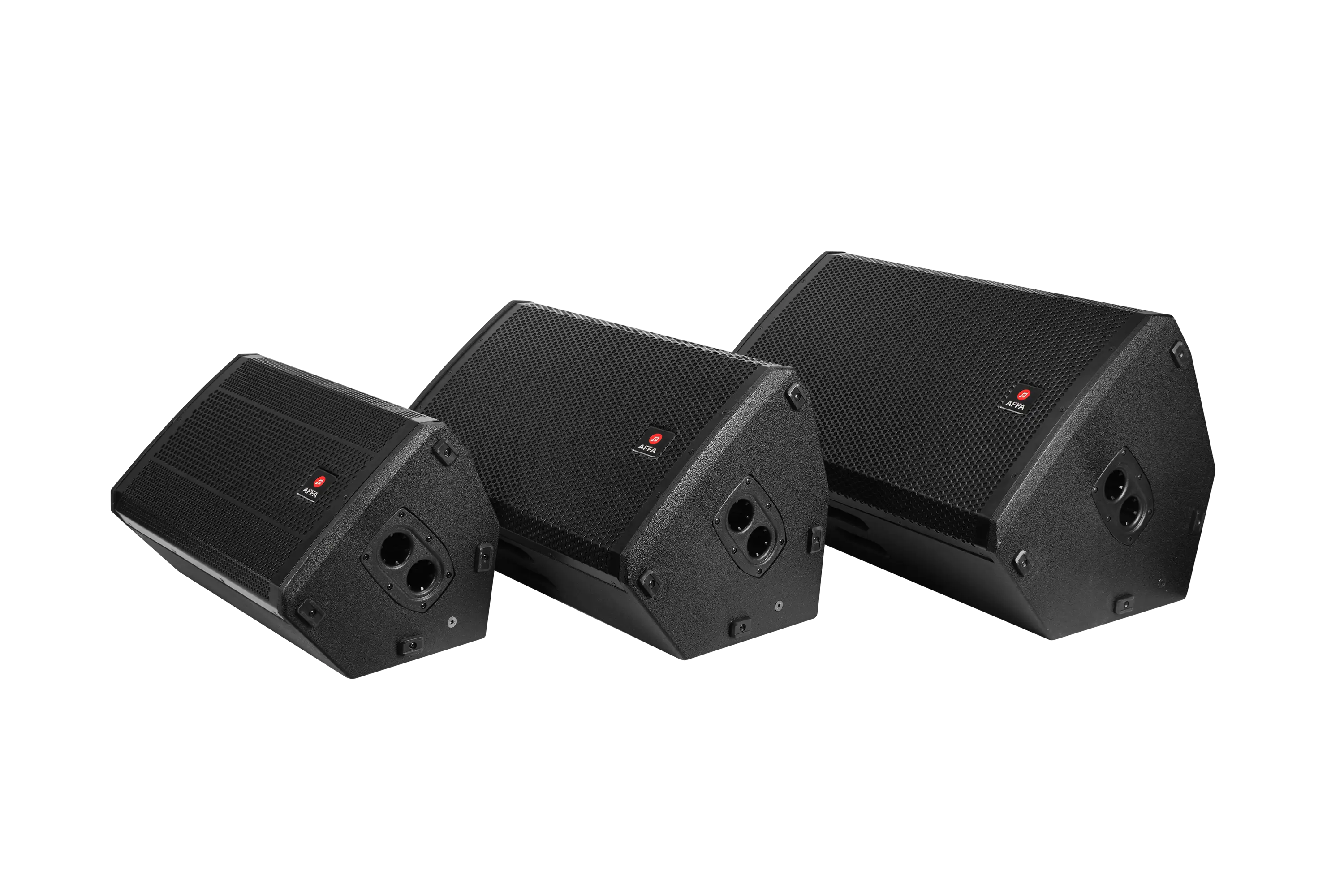

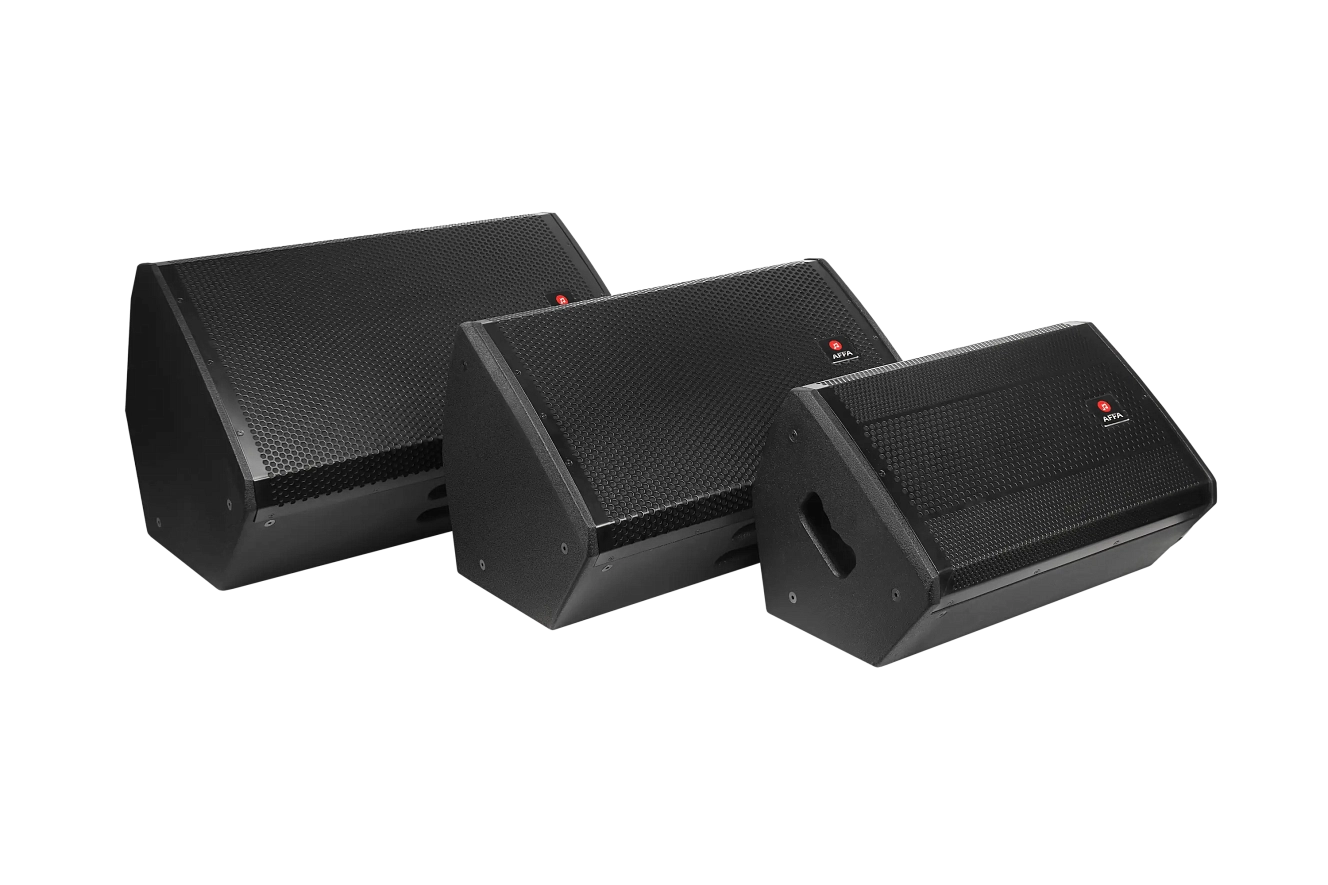

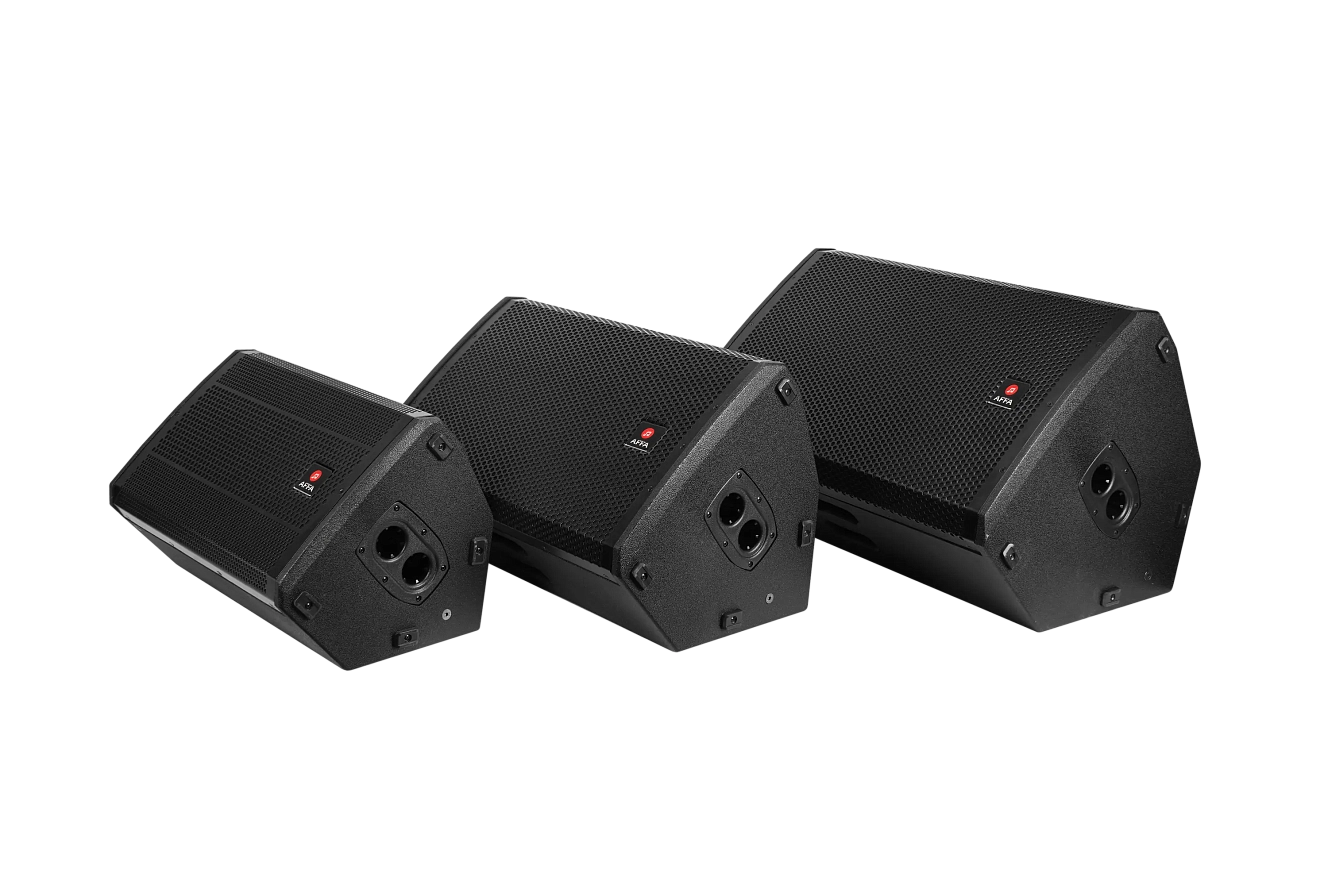

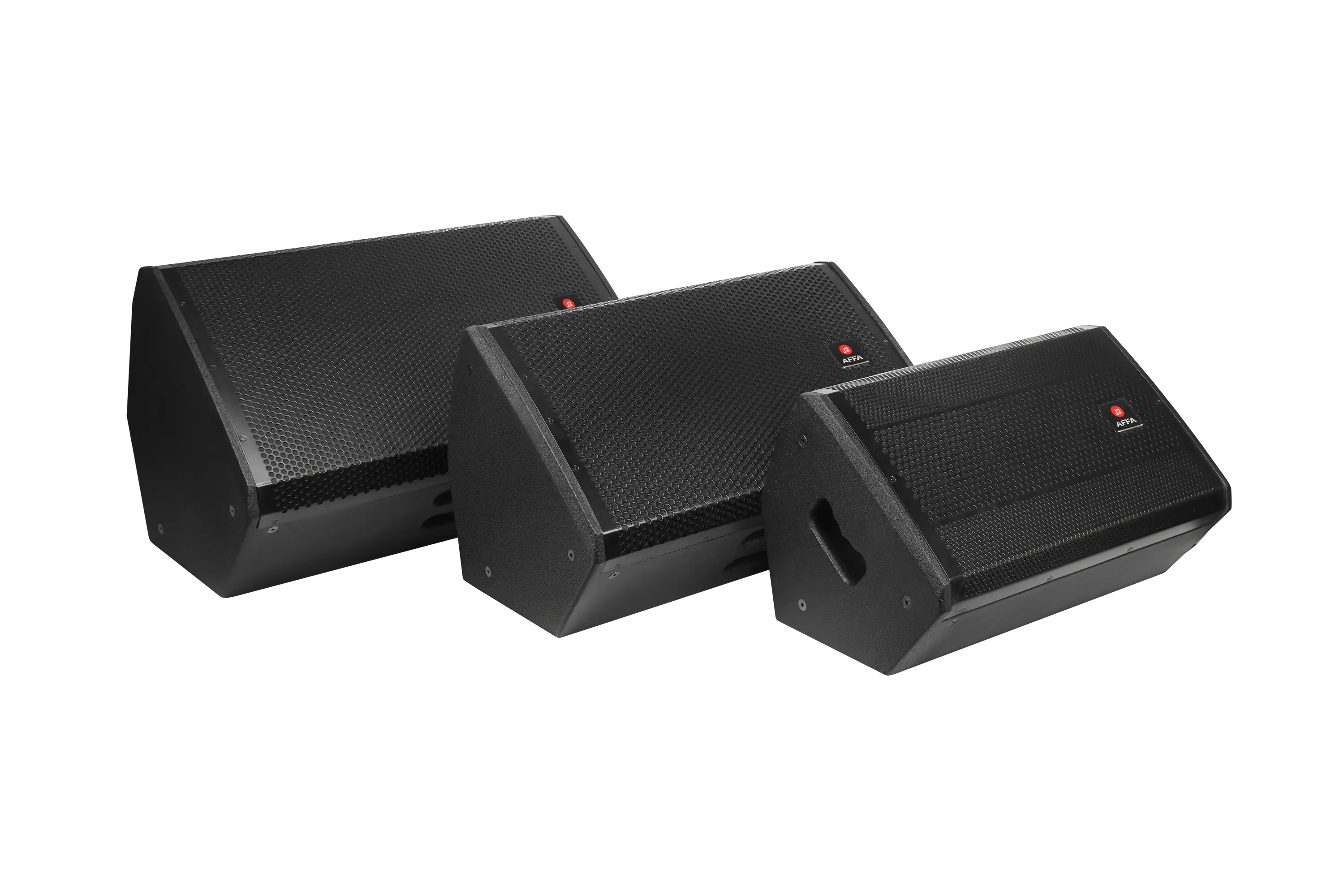

Особенностью конструкции корпусов моделей 1001, 1201 и 1501 является наличие специальных ножек на боковой поверхности корпуса, что дает возможность устанавливать их как сценические мониторы, значительно расширяя спектр использования данных моделей.
Фазоинверторы AFLS-1001
Два щелевых фазоинвертора имеют треугольную форму и расположены в нижней части корпуса.
Как известно, системы с фазоинверторами используются для усиления звучания басов. Эффект достигается совокупностью трех факторов: оригинальной формой и объемом коробки акустической системы, длиной порта фазоинвертора и площадью порта. В каждой из моделей серии AFLS эти параметры сбалансированы, сочетая высокую эффективность и минимум вносимых искажений.
Кроссовер AFLS-1501
Каждая из моделей серии имеет встроенный пассивный кроссовер второго порядка, изготовленный из высококачественных комплектующих.
Основное назначение кроссовера — разделение звука на частотные диапазоны. Грамотно подобранные параметры фильтров кроссоверов позволяют обеспечить необходимое звучание и оптимизировать звук под подключаемую акустику. Согласно результатам измерений серии AFLS, частота среза кроссоверов находится в диапазоне частот 2–4 кГц.

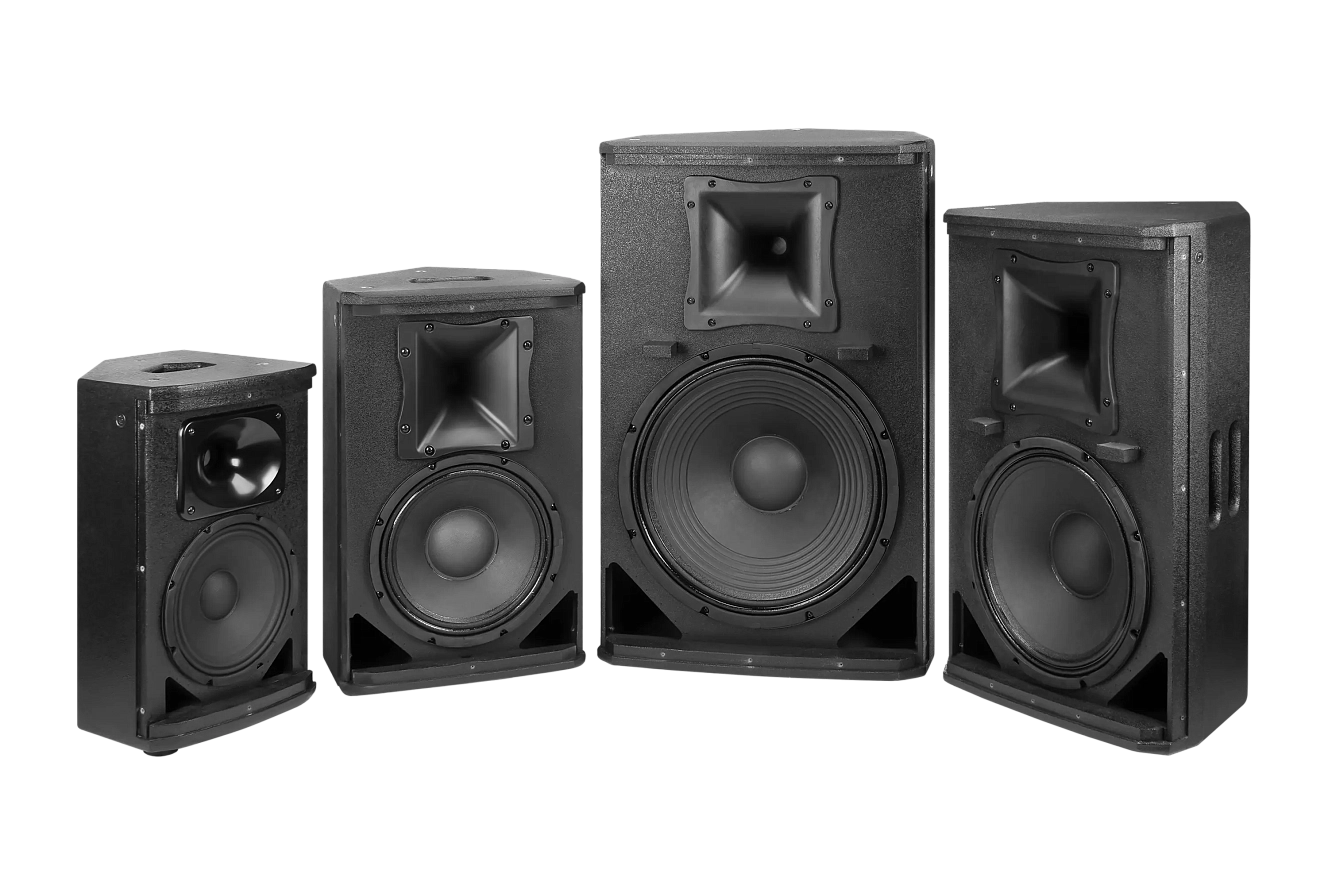

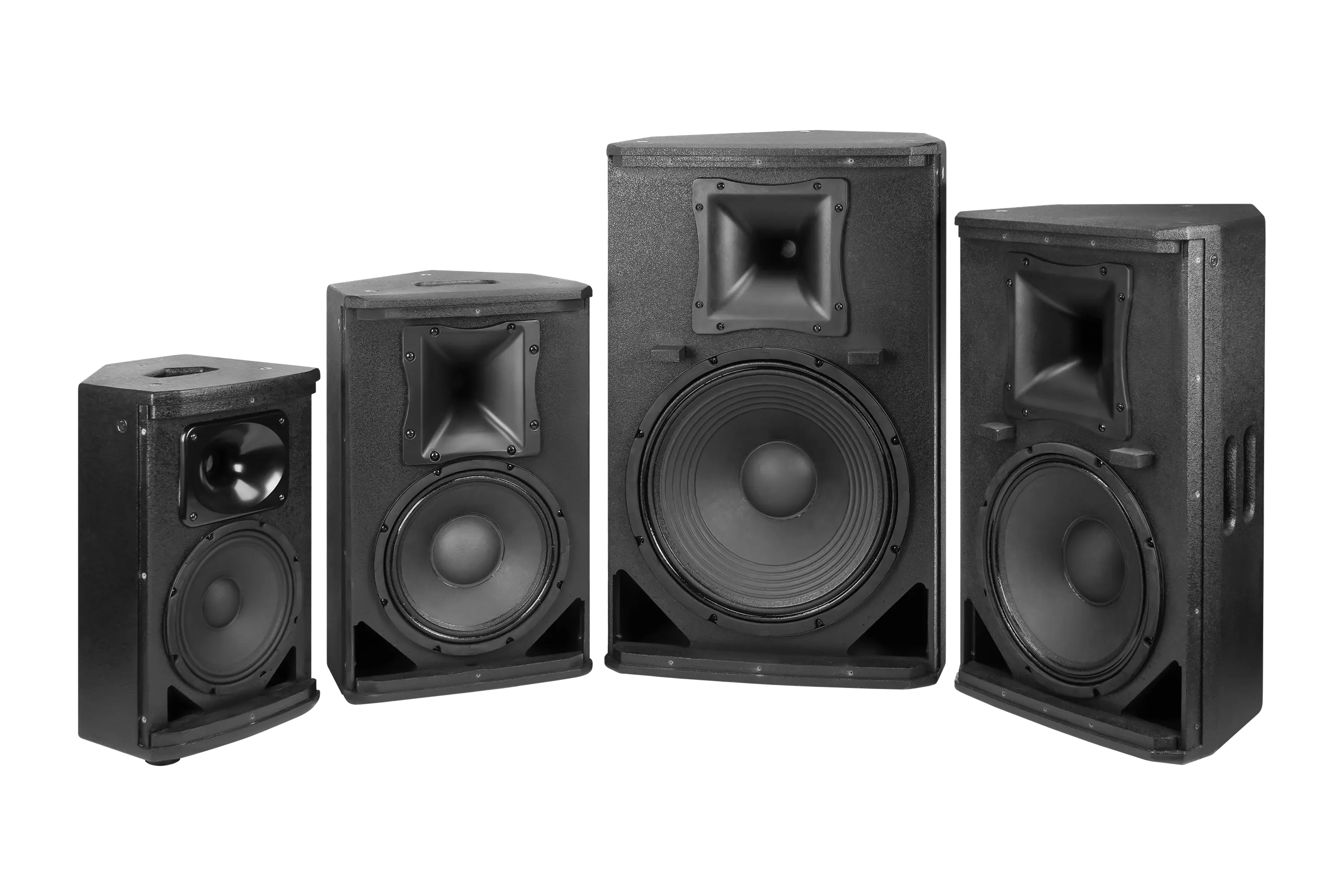

В моделях серии средне- и высокочастотные драйверы (твитеры) представлены рупорной системой. Рупорные твитеры способны создавать чистый и громкий звук при воспроизведении музыкальных композиций. В них используются высококачественные компрессионные драйверы, отличающиеся от драйверов купольного типа повышенным уровнем чувствительности. Высокая чувствительность, в свою очередь, обеспечивается очень мощными постоянными магнитами на основе феррита.
Технические характеристики
| Модель | AFLS-0802 | AFLS-1001 | AFLS-1201 | AFLS-1501 |
|---|---|---|---|---|
| Номинальная выходная мощность (AES), Вт | 100 | 300 | 350 | 400 |
| Пиковая мощность, Вт | 400 | 1200 | 1400 | 1600 |
| Диапазон частот (–10 дБ), Гц | 65…18 000 | 55…20 000 | 55…20 000 | 50…20 000 |
| Чувствительность (1Вт/1м) | 95 | 97 | 98 | 98 |
| Максимальное звуковое давление, дБ | 115 | 122 | 123 | 124 |
| Импеданс, Ом | 8 | 8 | 8 | 8 |
| Количество полос | 2 | 2 | 2 | 2 |
| Размер НЧ излучателя, дюйм | 8 | 10 | 12 | 15 |
| Размер ВЧ излучателя, дюйм | 1 | 1,75 | 3 | 3 |
| Разъемы подключения | 2 х Speakon (4 конт.) | 2 х Speakon (4 конт.) | 2 х Speakon (4 конт.) | 2 х Speakon (4 конт.) |
| Поворотный рупор | нет | нет | нет | нет |
| Материал корпуса | 15-мм МДФ | 15-мм МДФ | 15-мм МДФ | 15-мм МДФ |
| Геометрия корпуса акустической системы | асимметричная | асимметричная | асимметричная | асимметричная |
| Гарантийный срок, мес. | 12 | 12 | 12 | 12 |
| Срок службы, лет | 12 | 12 | 12 | 12 |
| Ручки для переноски | 1 | 1 | 2 | 2 |
| Способы монтажа | Напольный вертикально, установка на стойку или кронштейн с посадочным диаметром 35 мм | Напольный (вертикально, горизонтально — монитор), установка на стойку или кронштейн с посадочным диаметром 35 мм | ||
| Размеры оборудования, ВхШхГ, мм |
435х250х255 | 530х320х320 | 625х390х385 | 710х450х450 |
Схема применения
В таблице ниже приведены рекомендации по оснащению помещений минимальным количеством акустических систем серии AFLS в зависимости от объема помещения и целей озвучивания (согласно СП 415.1325800.2023).
| Объем помещения, м³ | Звуковое давление, модель АС, количество | Габариты помещения, ДхШхВ | ||
|---|---|---|---|---|
| 80–86 ± 4 дБ | 94–96 ± 3 дБ | 100 ± 3 дБ | ||
| 120...600 | AFLS-0802, 1 шт. | AFLS-0802, 1–2 шт. | AFLS-0802, 2–4 шт. | до 12×10×5 м |
| 750...6 000 | AFLS-1001, 2 шт. | AFLS-1001/1201, 2–4 шт. | AFLS-1201/1501, 2–4 шт. | до 30×20×10 м |
| до 18 000 | AFLS-1001, 4 шт. | AFLS-1201, 4–6 шт. | AFLS-1501, 8–10 шт. | до 40×30×15 м |
Данная информация носит справочный характер. Принимая во внимание, что каждое помещение обладает индивидуальными акустическими особенностями и по-своему уникально, в каждом конкретном случае необходимо выполнять расчеты, учитывающие конкретные размеры и форму помещений, акустические характеристики помещений и их функциональное назначение, количество и направленность используемых акустических систем.
Рекомендуемые усилители
(при подключении по одной АС серии AFLS на канал)
| Модель | AFLS-0802 | AFLS-1001 | AFLS-1201 | AFLS-1501 |
|---|---|---|---|---|
| Номинальная выходная мощность АС (AES), Вт | 100 | 300 | 350 | 400 |
| Модели усилителей Inter-M, AFFA | R-500 Plus (170/8) V2-1000 (190/8) QD-4480 (240/8 мост) L-1400 (280/8) |
V2-3000 (550/8) DPA-430L (600/8 мост) DSA-300E (600/8 мост) L-3000 (650/8) Q-4300 (700/8) V2-1000 (720/8 мост) |
L-3000 (650/8) Q-4300 (700/8) V2-1000 (720/8 мост) V2-4000 (750/8) |
V2-4000 (750/8) L-1400 (900/8 мост) AFPA-900 (900/8 мост) AFDA-1600Q (1000/8) V2-5000 (1000/8) DSA-500Q (1000/8 мост) |
Предварительные акустические расчеты можно выполнить в разработанной специалистами АРСТЕЛ программе SPL, учитывающей высоту размещения и направленность АС, а также форму помещения. Точные результаты можно также получить в программе EASE.
Все необходимые расчеты выполняются специалистами АРСТЕЛ в процессе подготовки коммерческого предложения на основе предоставляемых заказчиком исходных данных.
