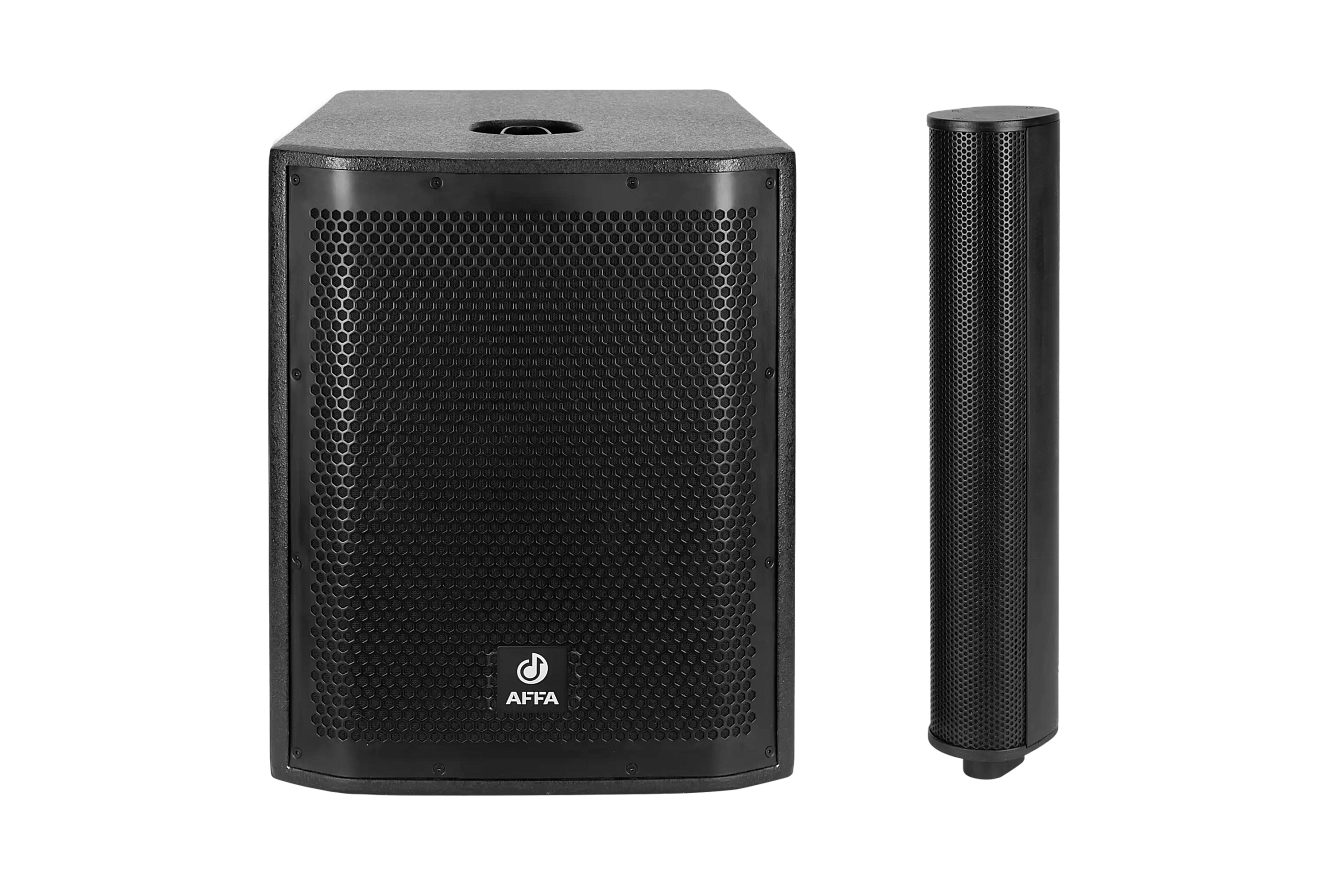

Модель AFCM-12 представляет собой полнодиапазонную активную акустическую систему колонного типа для использования в закрытых помещениях.
Акустическая система реализована в виде компактного 12″ сабвуфера и колонного массива, содержащего восемь широкополосных 2,75″ динамиков. Обладая достаточно компактными размерами и небольшим весом, AFCM-12 может использоваться и как стационарная акустика, и в составе мобильного комплекта для организации выездных мероприятий.
Данная акустическая система AFFA обеспечивает присущую линейным массивам широкую горизонтальную и узкую вертикальную диаграммы направленности. Может с успехом применяться для озвучивания лекций, конференций и концертных мероприятий.
Функциональные возможности и особенности
-
Параметрический эквалайзер
Высокое качество звучания обеспечивается качественными комплектующими, а также встроенным в DSP-усилитель параметрическим эквалайзером и пресетами.
Параметрический эквалайзер в AFCM-12 имеет пять фиксированных частот, по которым можно внести корректировки АЧХ, и широкий диапазон регулировок каждой частоты. Добротность встроенного полосового фильтра имеет фиксированное значение, равное единице.
Использование эквалайзера позволяет точнее «вписать» AFCM-12 в акустическое оформление зала, дополняя настройки пресетов.
-
Пресеты
В колонном массиве предусмотрена возможность выбора одного из четырех режимов (пресетов): POP, JAZZ, NORMAL, CLASSIC, что позволяет применять AFCM-12 на мероприятиях различных форматов. Установку пресета можно выполнить заранее, перед мероприятием, или изменить в ходе концерта.
1. POP, 2. JAZZ, 3. NORMAL, 4. CLASSIC
-
Bluetooth
Модуль Bluetooth все чаще становится неотъемлемым атрибутом активных акустических систем. В данной модели модуль активируется нажатием с фиксацией кнопки Bluetooth. На подключаемых устройствах — в списке доступных устройств — появится одноименное устройство Bluetooth. Связь устанавливается сразу после подтверждения соединения. Управляя уровнем сигнала канала Bluetooth на внешнем устройстве, можно регулировать громкость колонного массива, исключая физическое изменение громкости регулятором АС или микшером. Это удобно.
-
Дополнительные входы и выход на внешние
устройства
Наличие двух универсальных входов, реализованных на разъемах XLR Combo, значительно расширяет функциональные возможности AFCM-12, позволяя подключить к АС источники звука с разным входным уровнем сигнала (см. рис. Панель управления AFCM-12). Например, на один из входов можно подключить динамический микрофон, а на второй — проигрыватель. Выбор уровня сигнала осуществляется с помощью кнопок LINE/MIC, расположенных рядом с разъемами XLR. Такая конфигурация окажется несомненным преимуществом в выездных мероприятиях, где может потребоваться коммутация дополнительного оборудования.
Выход OUTPUT является микшируемым, т.е. на нем формируется сигнал с обоих входов и модуля Bluetooth. При этом, сформированный выходной сигнал не учитывает текущей установки пресетов, позволяя на принимающем устройстве сформировать необходимую данному устройству частотную характеристику сигнала.
Конструкция

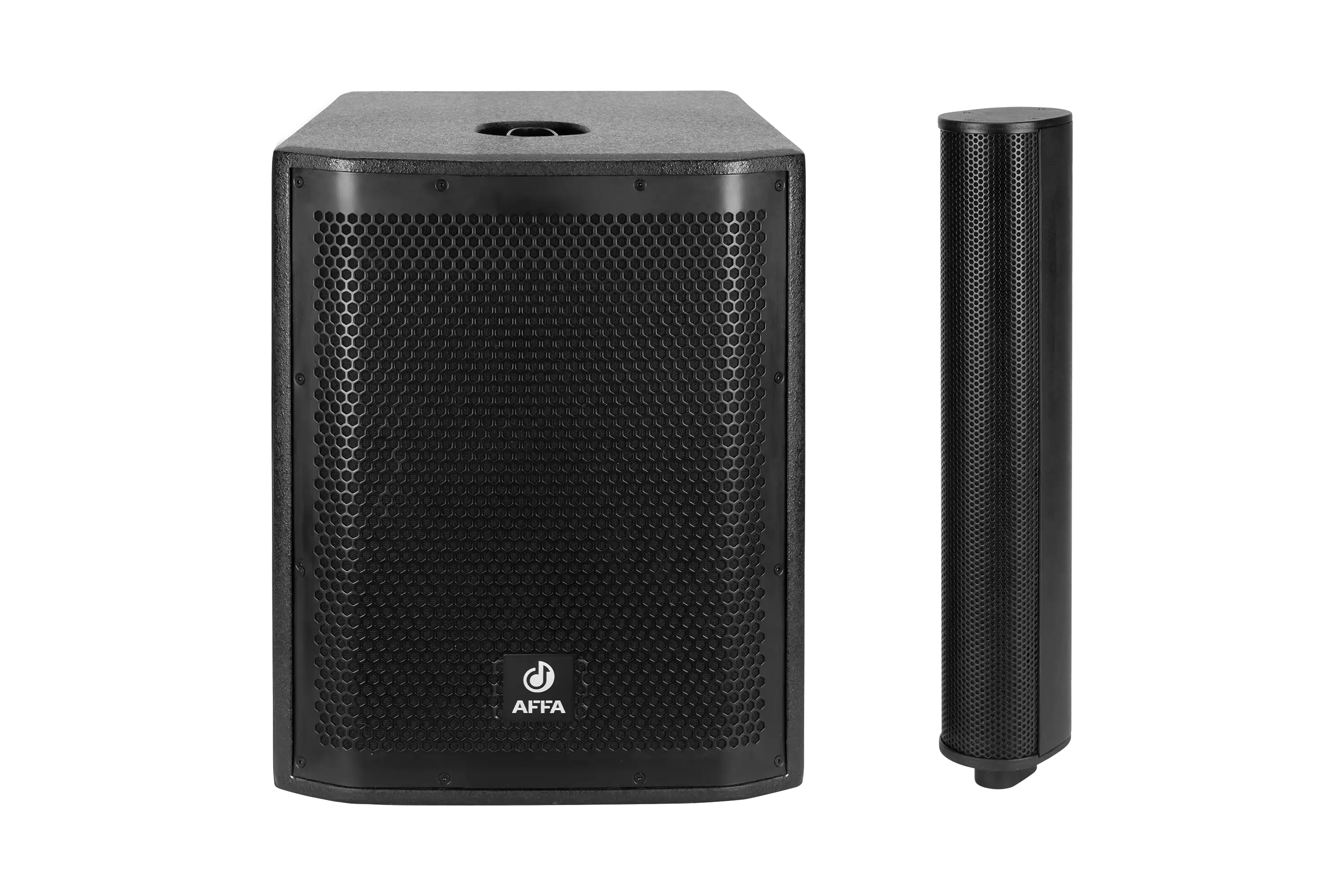

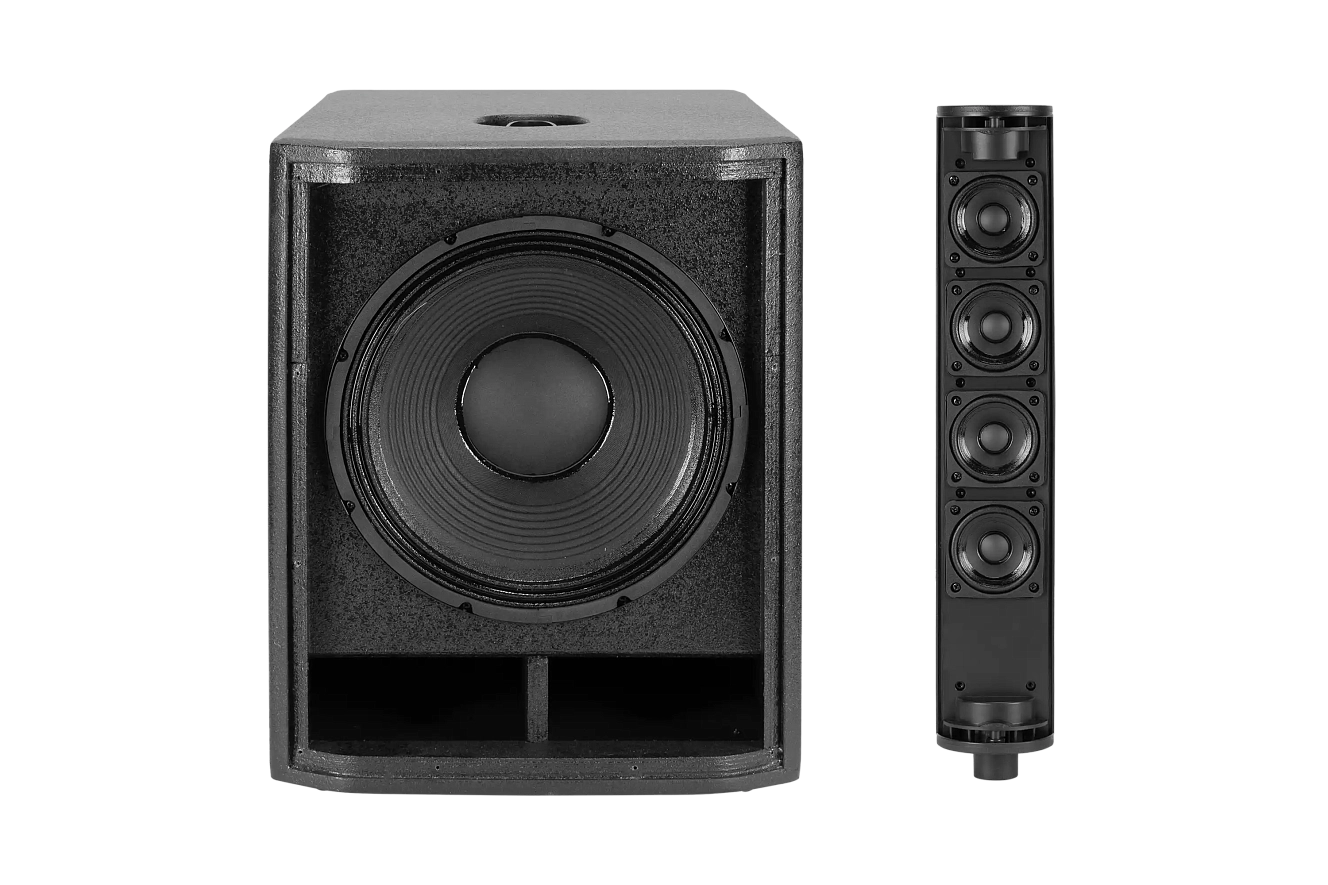

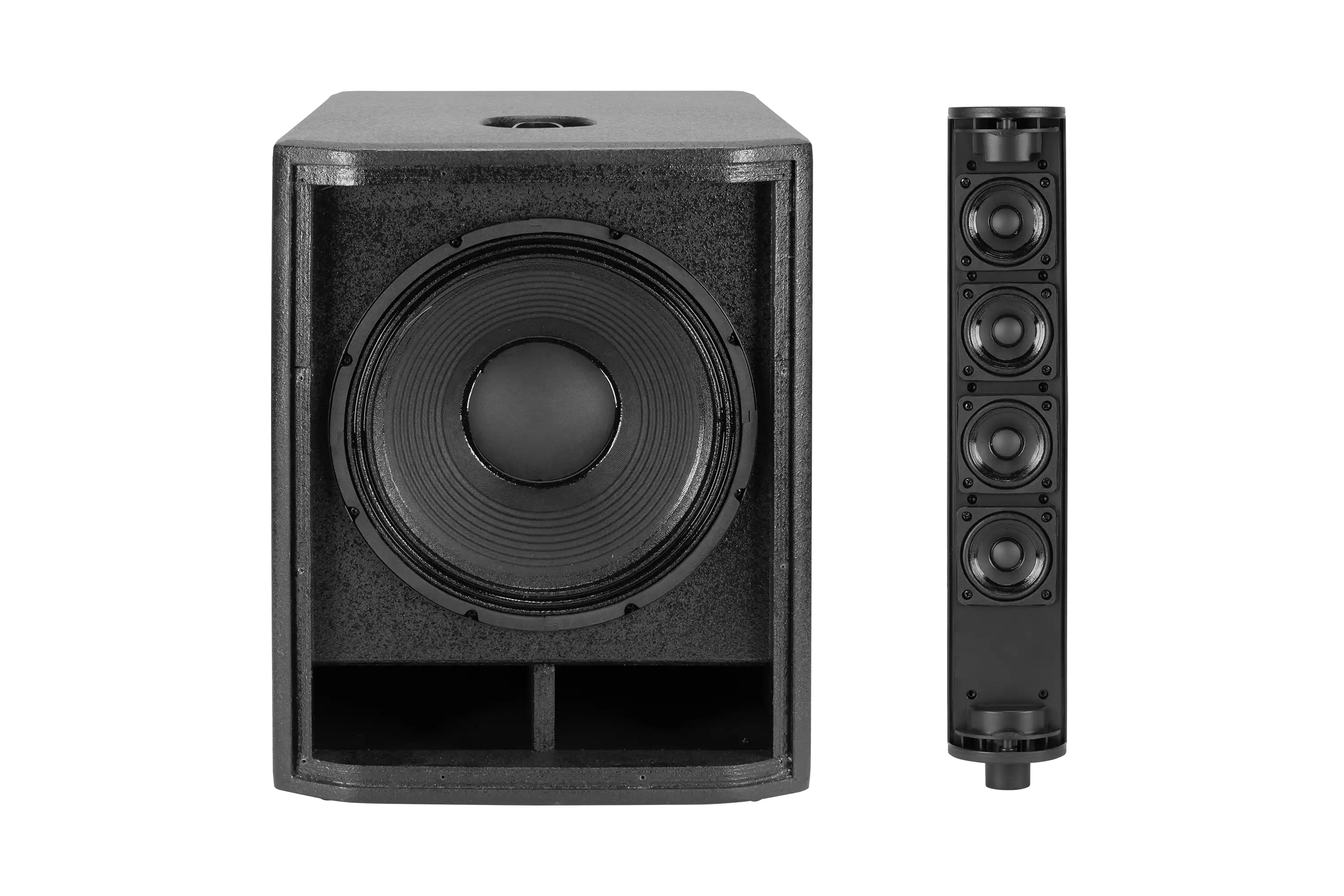

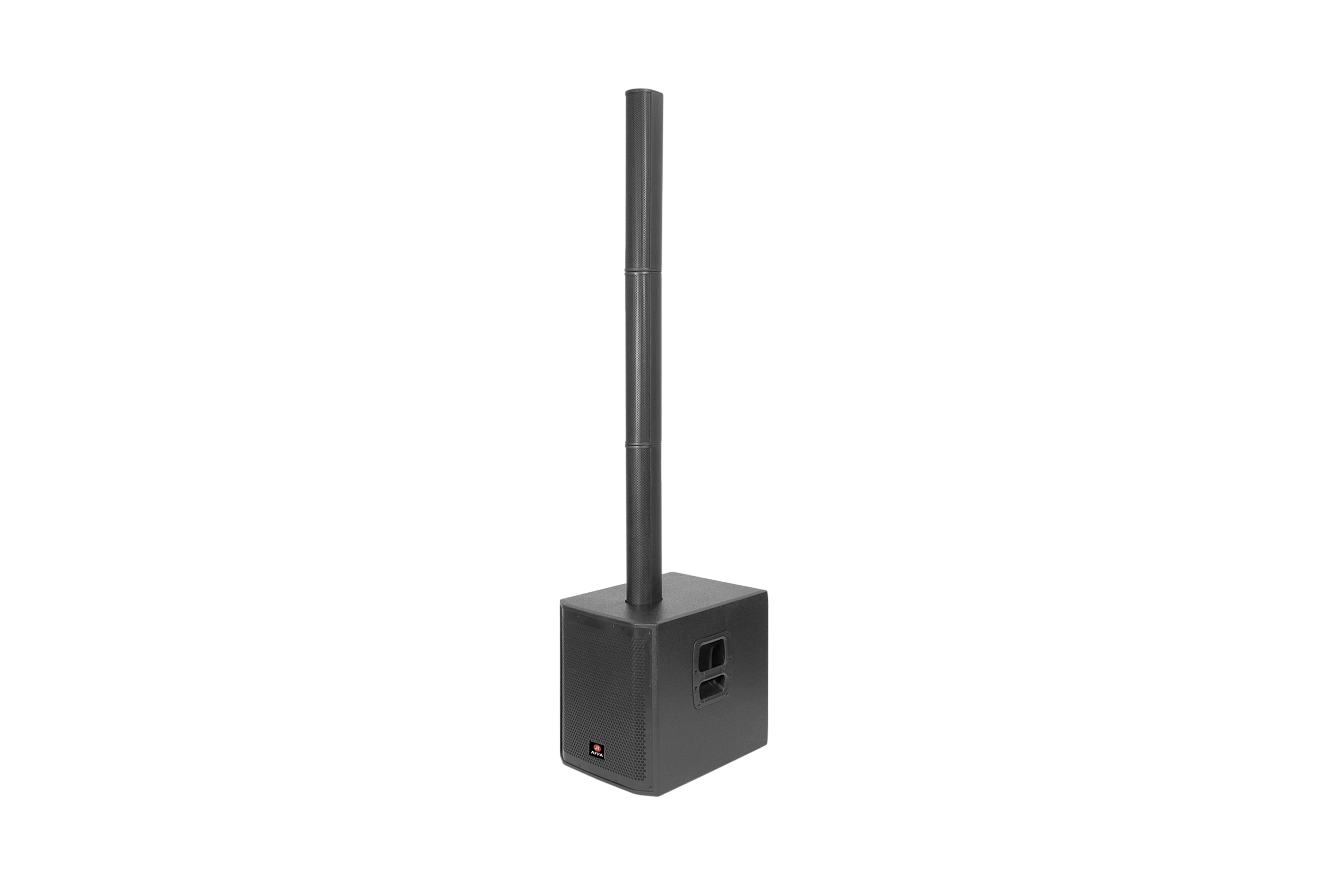

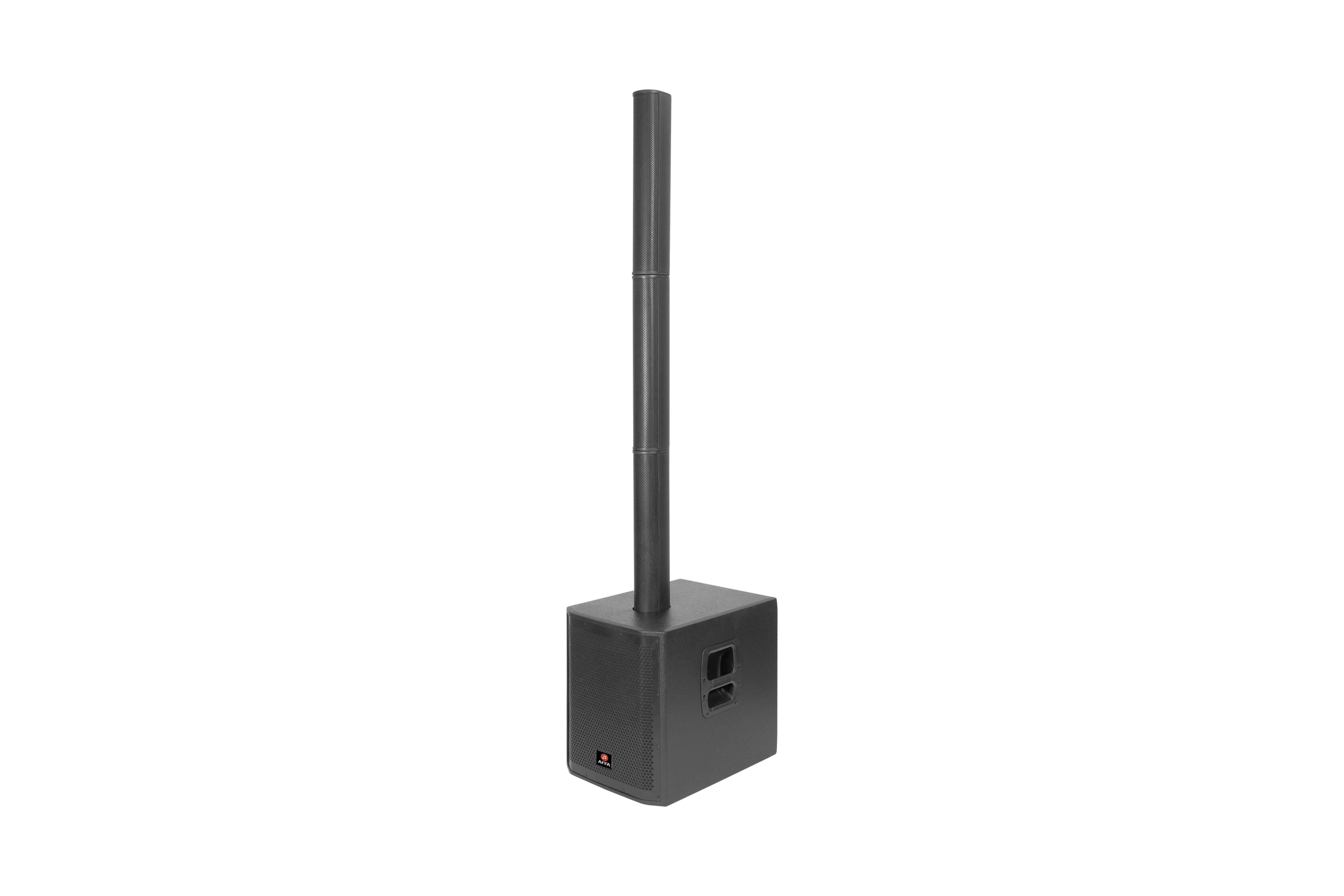

Общий вид AFCM-12
Конструктивно модель AFCM-12 выполнена в виде двух модулей: сабвуфера и колонного массива, состоящего из трех элементов, корпуса которых выполнены из пластмассы черного цвета.
Защитно-декоративная решетка из стального листа толщиной 1,5 мм предохраняет динамики акустической системы от внешних воздействий. Решетка покрыта порошковой краской для защиты от коррозии.

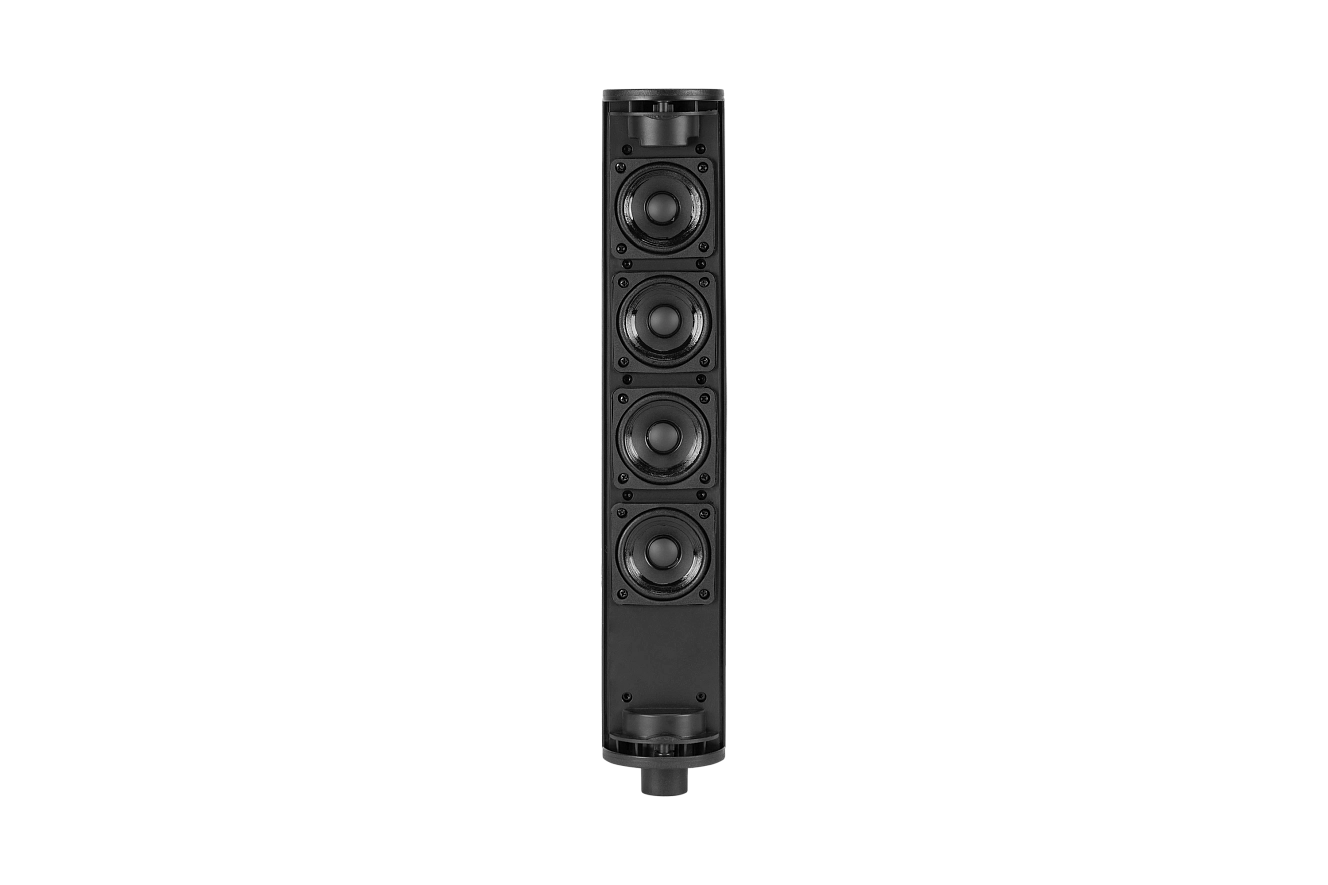

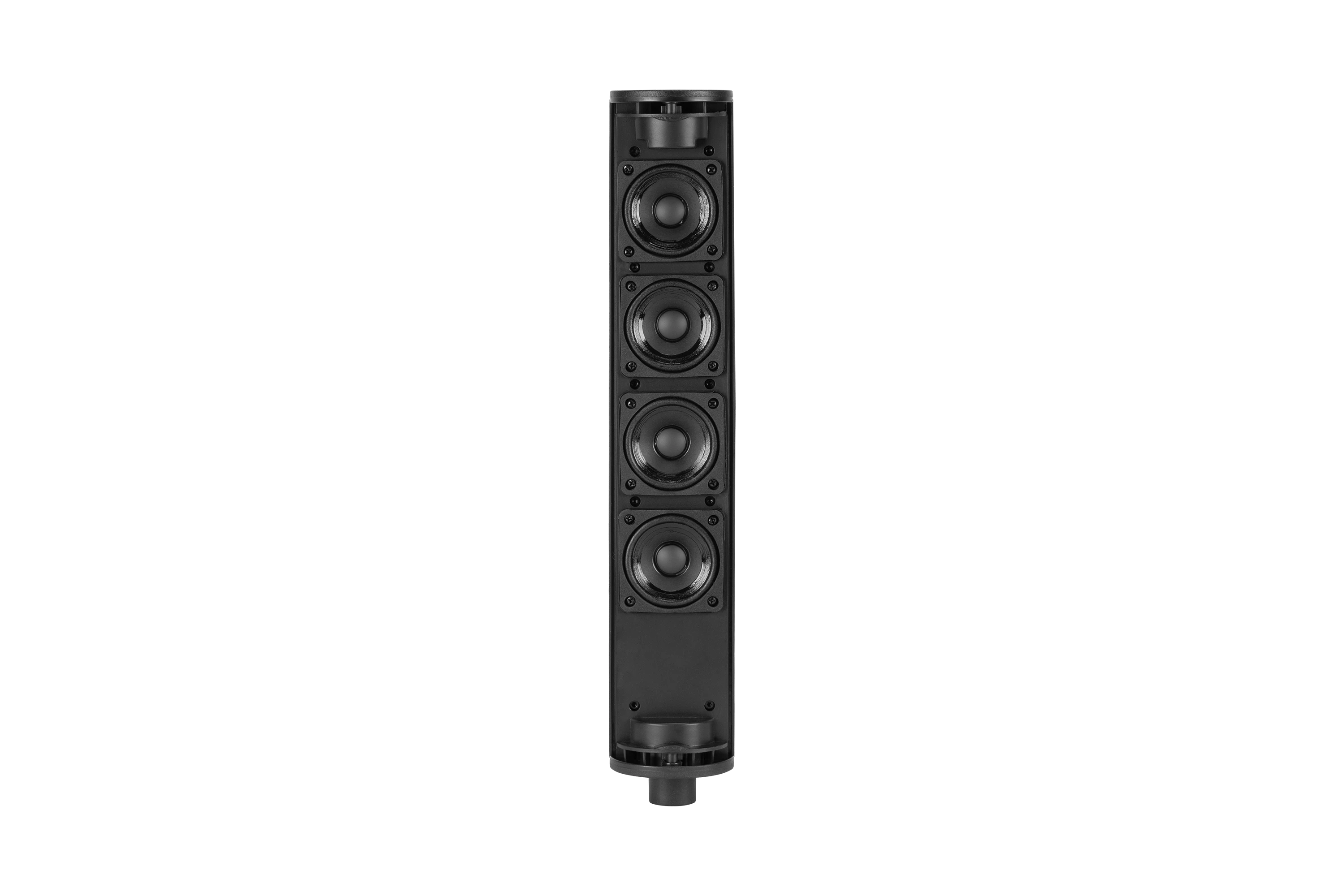

Заполнение корпуса массива

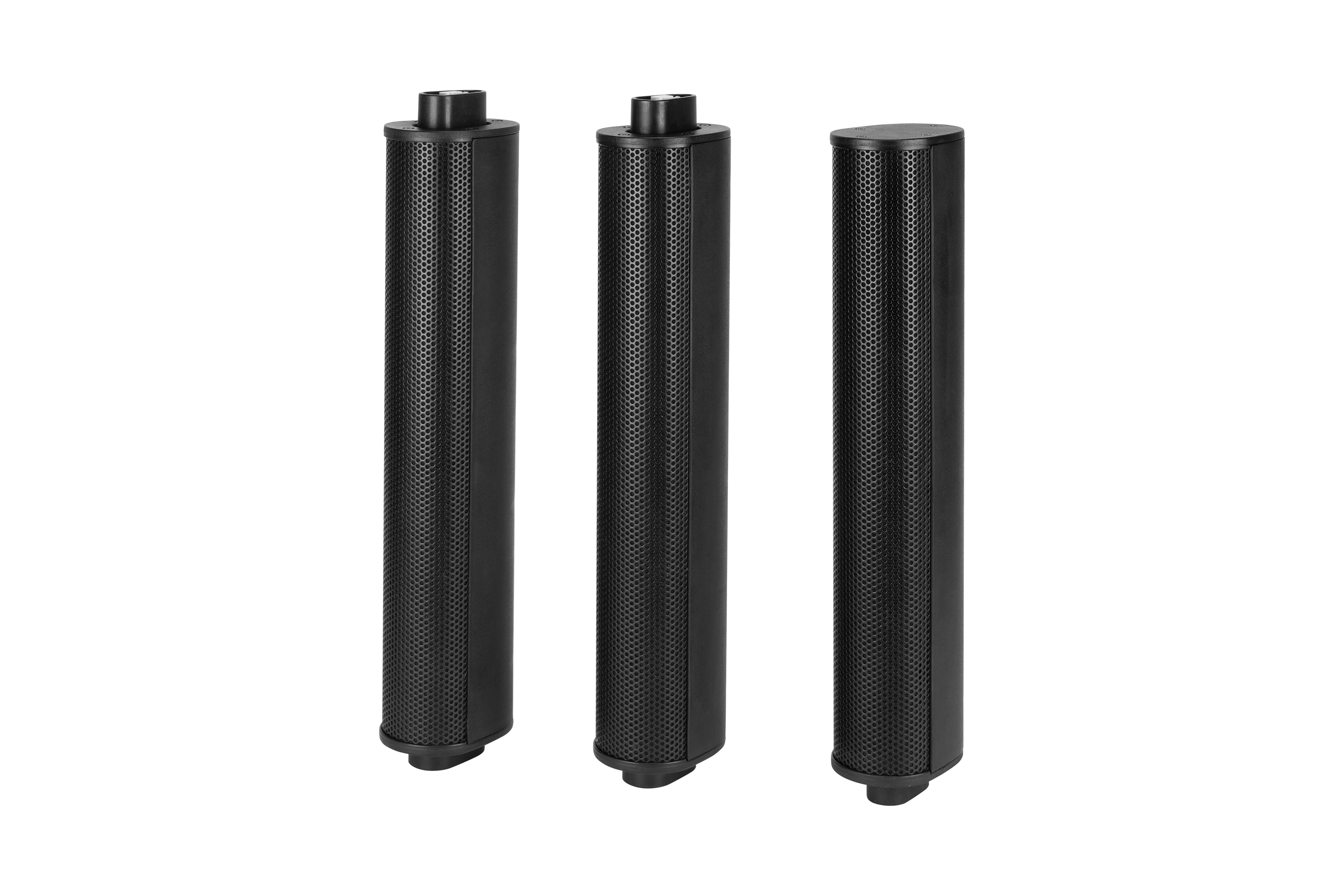

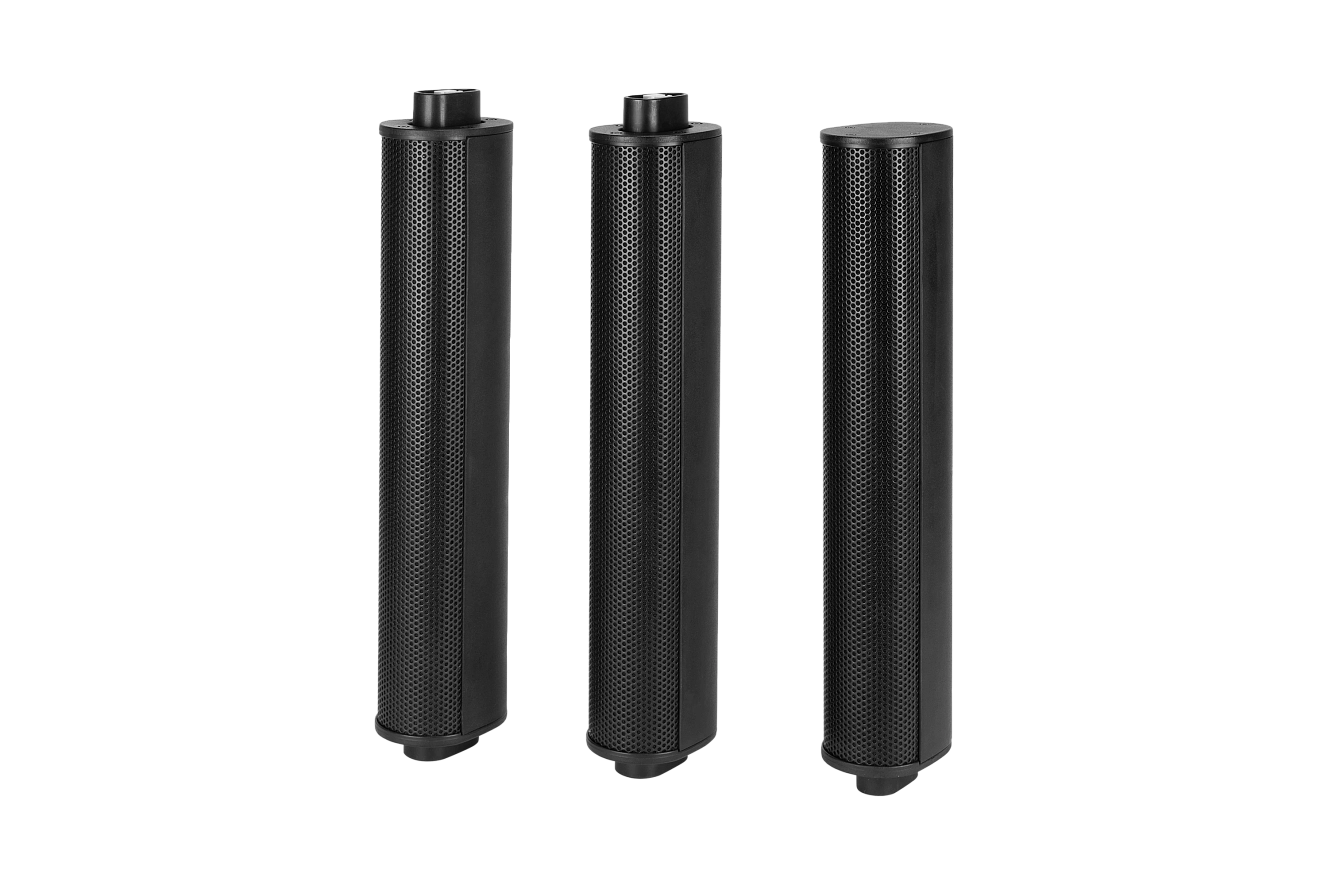

Колонный массив
Свободное место внутри корпусов колонного массива заполнено звукопоглощающим материалом, что полностью устраняет так называемое «пластмассовое звучание».
Разъемы для соединения элементов корпуса между собой и подключения к сабвуферу имеют обозначения 1В, 2М и 3Т и размещены с торцов элементов колонного массива.
Производитель использовал 4-контактные стыковочные разъемы для обеспечения устойчивого электрического соединения. Кроме того, конструкцией предусмотрены надежные крепления модулей в посадочных местах, а наличие дополнительных ребер жесткости обеспечивает прочность всей конструкции.
Вид на стыковочные узлы
Каждый из динамиков имеет импеданс 16 Ом. При этом динамики модулей соединены между собой по схеме последовательно-параллельного соединения и обеспечивают суммарный импеданс нагрузки 8 Ом.
Физически динамики размещены только в двух модулях: среднем и верхнем, обеспечивая озвучивание на высоте 140–180 см от пола, т.е. на уровне сидящего и/или стоящего человека среднего роста. Узкая диаграмма направленности колонного массива в вертикальной плоскости значительно снижает уровень первичных отражений звука от пола и потолка, улучшая разборчивость и четкость звука. Такая компоновка также обеспечивает эффективное использование энергии звукового сигнала. В отличие от классической акустической системы, для которой при каждом удвоении расстояния от акустической системы до слушателя характерно ослабление в 6 дБ, в данном колонном массиве ослабление звукового давления составляет всего 3 дБ.

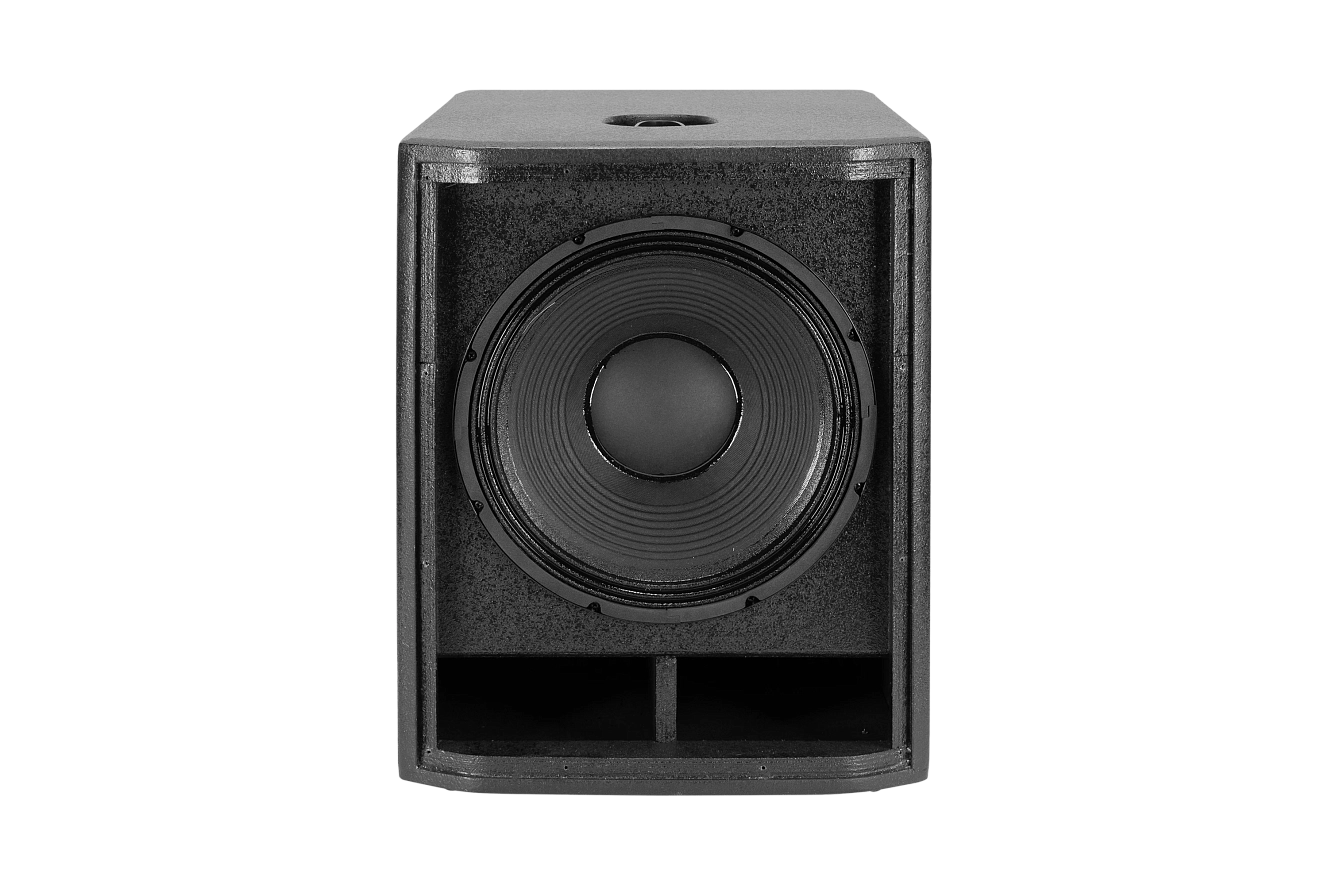

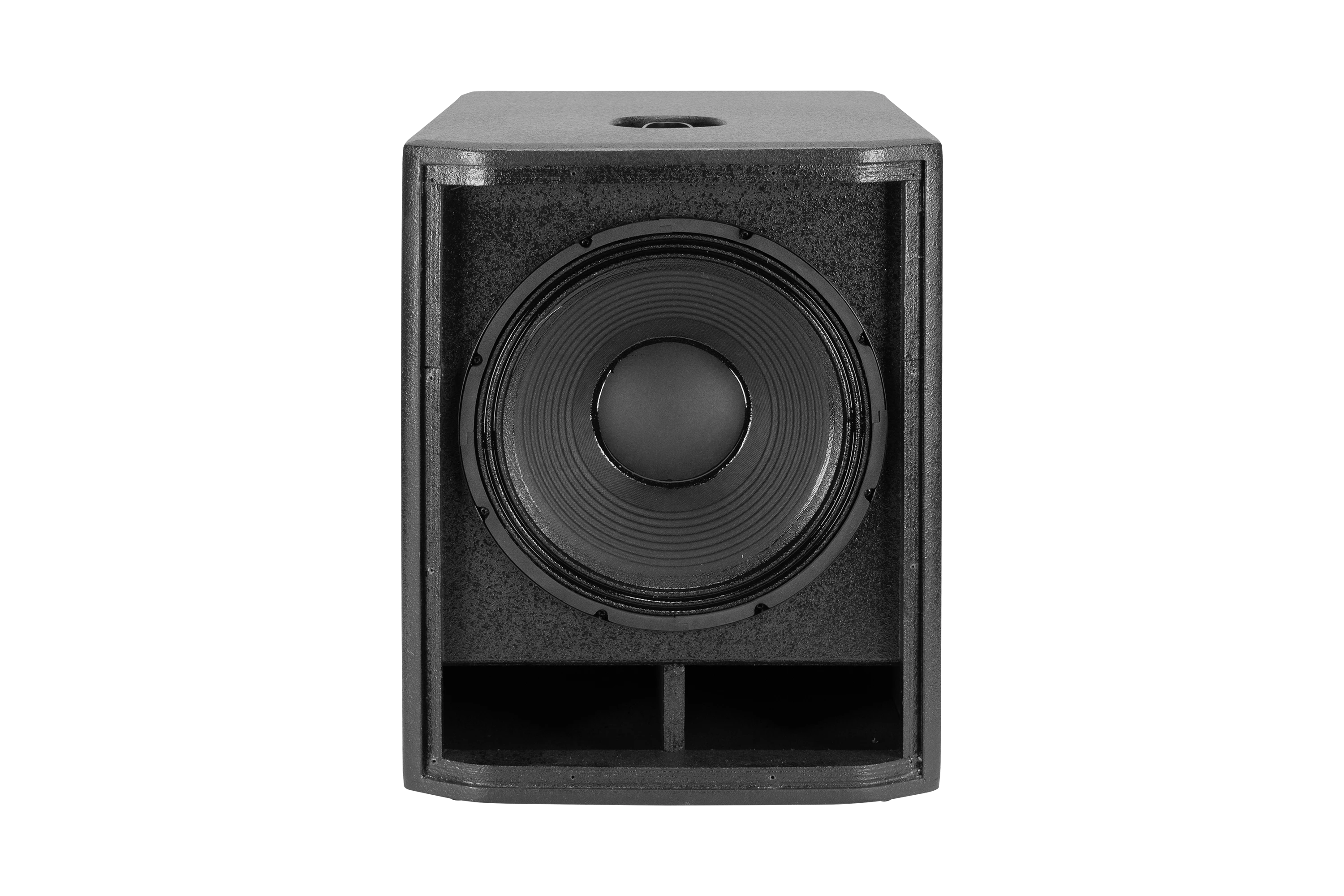

Сабвуфер без защитной решетки

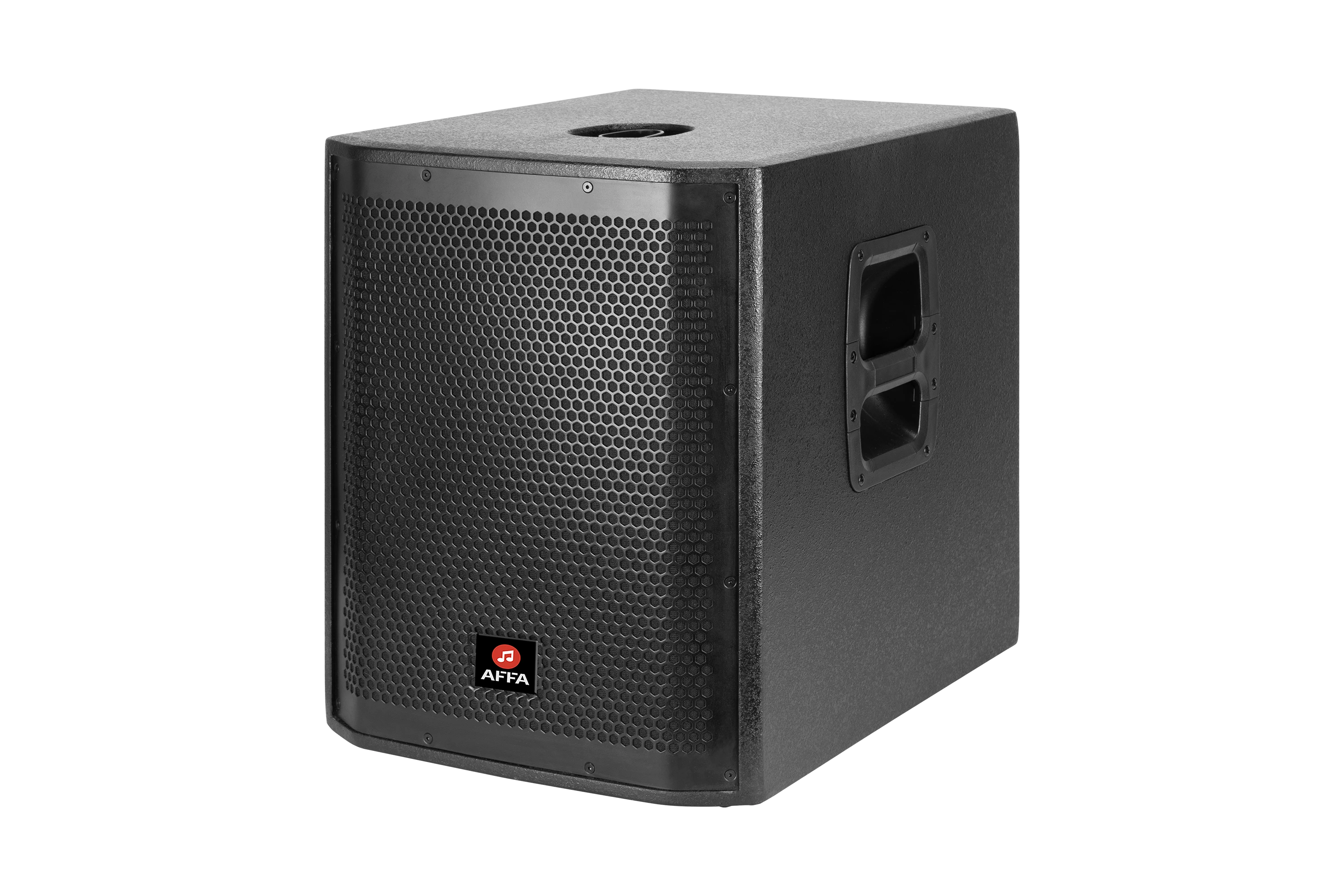

Сабвуфер
12-дюймовый сабвуфер, выполненный по схеме с фазоинвертором в нижней части корпуса, обеспечивает глубокий и чистый бас в заданном диапазоне частот, а использование пресетов задает ему необходимую глубину и окраску. Импеданс динамика сабвуфера равен 4 Ом.

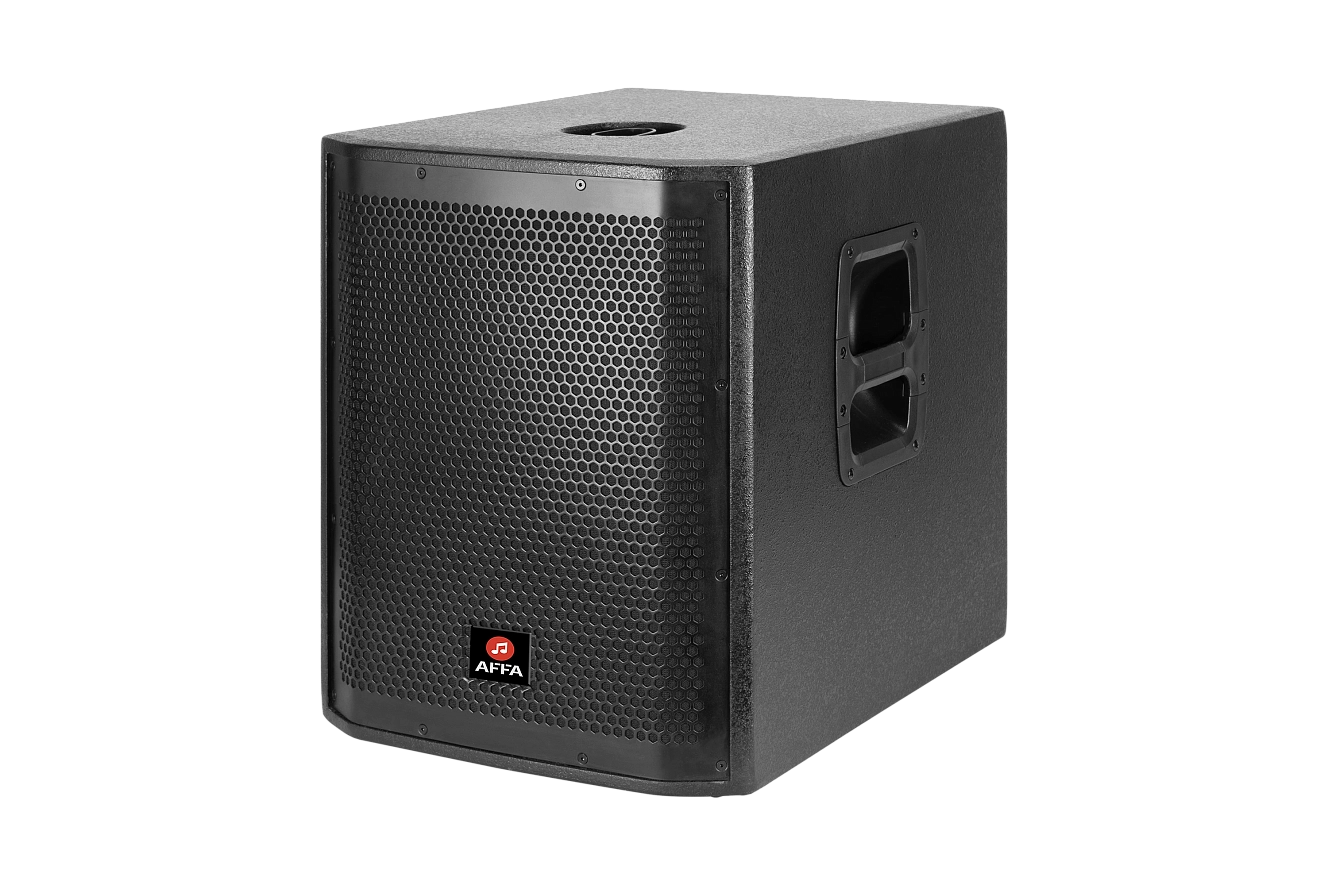

Боковые ручки
Удобные ручки, встроенные в корпус сабвуфера, позволяют без труда переносить даже собранный колонный массив.
В корпус сабвуфера встроен DSP-усилитель с выведенной на заднюю стенку панелью управления. Настройка параметров усилителя осуществляется при помощи многофункционального регулятора. Интуитивно понятный интерфейс управления DSP-усилителем позволяет легко внести коррективы в настройки активного колонного массива, а встроенный модуль Bluetooth обеспечивает устойчивое и высококачественное соединение с внешними устройствами, обеспечивая фоновое музыкальное сопровождение без физического подключения дополнительного оборудования звукоусиления.

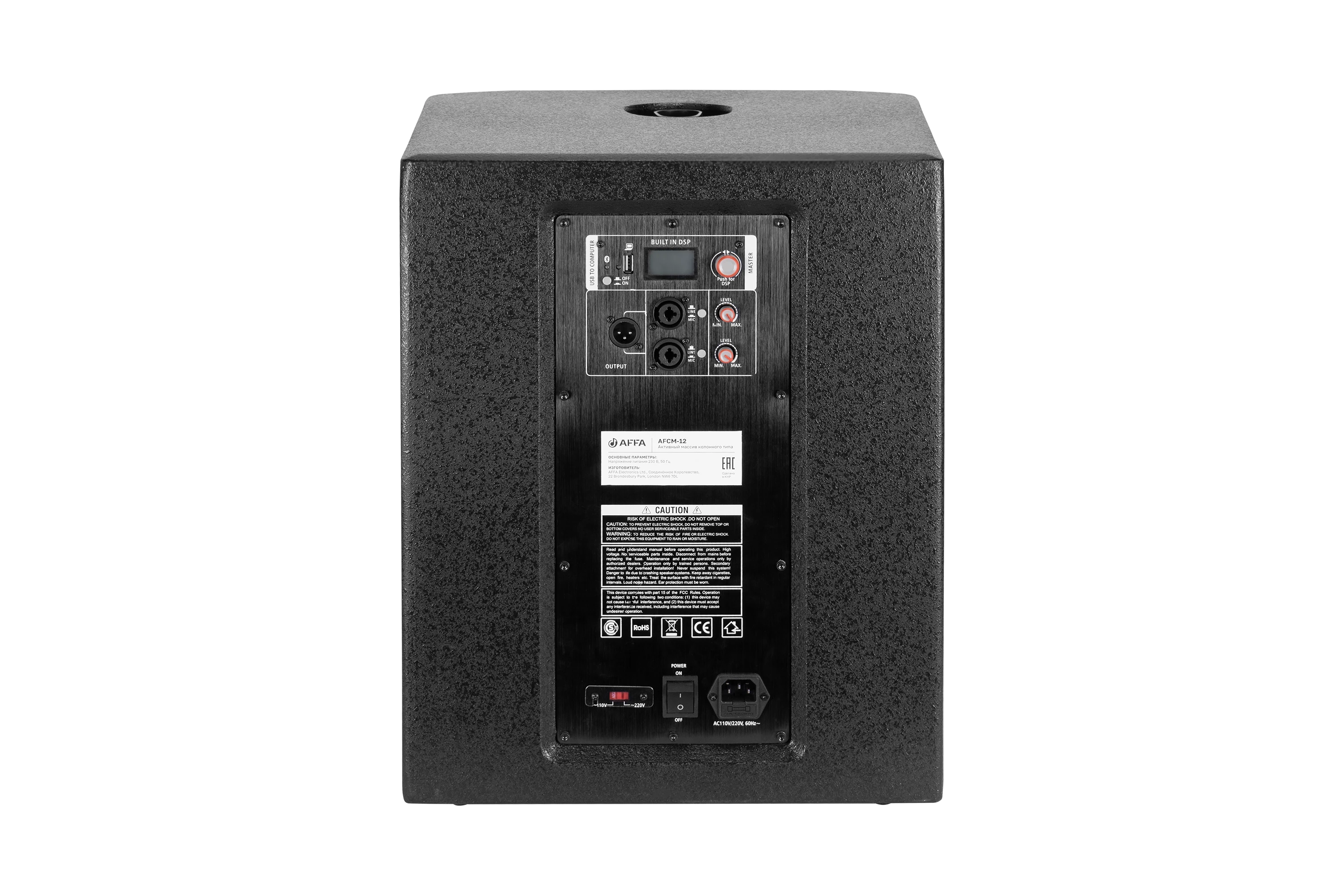

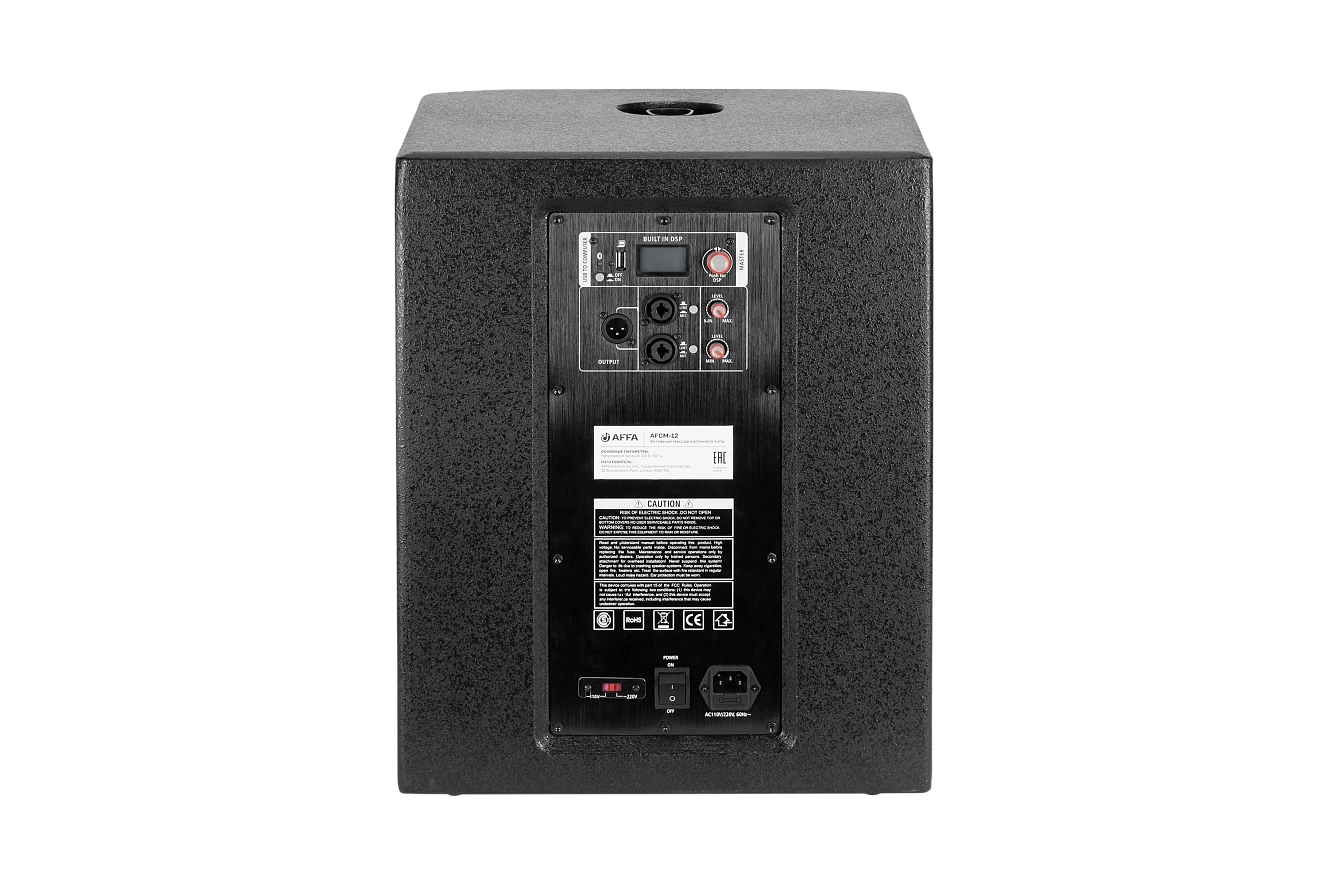

Панель управления AFCM-12
Электронные платы
Встроенный усилитель мощности имеет два независимых выходных канала: мощностью 200 Вт — для колонного массива и мощностью 400 Вт — для сабвуфера. Для управления ими используется два регулятора уровня громкости, выведенных на панель управления. Общий уровень выходного сигнала устанавливается многофункциональным регулятором.
Охлаждение встроенного усилителя мощности осуществляется пассивным способом за счет алюминиевого радиатора большой площади, закрепленного на плате. Продуманная конструкция отвода тепла и отсутствие подвижных частей в системе охлаждения повышают надежность встроенного усилителя при одновременном снижении уровня собственных шумов.
Технические характеристики
| Характеристика | Колонный массив | Активный сабвуфер |
|---|---|---|
| Количество и диаметр динамиков | 8 х 2,75" | 1 х 12" |
| Встроенные усилители | - | Класс D |
| Мощность встроенного усилителя, Вт | - | 400 + 200 |
| Диапазон частот (‒10 дБ), Гц | 45...18 000 | 40...250 |
| Номинальная выходная мощность (RMS), Вт | 200 | 400 |
| Импеданс нагрузки канала, Ом | 8 | 4 |
| Чувствительность (1 Вт/1 м) | 96 | 96 |
| Максимальное звуковое давление, дБ | 120 | 123 |
| Параметрический эквалайзер PEQ | 5 фиксированных частот: 80, 330, 1200, 3300 и 12 000 Гц | - |
| Диапазон регулировок PEQ | для частоты 80 Гц: от -8 дБ до +3 дБ для остальных частот: от -8 дБ до +5 дБ |
- |
| Пресеты | POP, JAZZ, NORMAL, CLASSIC | - |
| Напряжение питания встроенного усилителя, В | - | 110, 230 В, 50 Гц |
| Геометрия корпуса акустической системы | сборный овальный, 3 элемента | параллелепипед |
| Защита по IP | - | - |
| Гарантийный срок, мес. | 12 | - |
| Срок службы, лет | 12 | - |
Схема применения
С активной акустической системой AFFA AFCM-12 нет необходимости в закупке отдельных усилителей мощности и прокладке дорогостоящих акустических кабелей. А при использовании в схеме только активных акустических систем соединение всех устройств осуществляется исключительно с помощью микрофонных кабелей.
Схема использования в стационарном режиме
В данной схеме два колонных массива AFCM-12 используются в составе комплекта оборудования, способного обеспечить необходимое звуковое давление для любого мероприятия, вплоть до концерта, в помещении площадью до 300 м2. В качестве источников звука могут выступать любые музыкальные инструменты в зависимости от формата мероприятия.
Рассматриваемые модели AFCM-12 рекомендуется использовать в качестве фронтальных акустических систем, расположив их около сцены или в местах выступления артистов. Дополнительные активные акустические системы AFLA-1001, используемые в данной схеме, размещаются на расстоянии около 10 м от сцены на стойках или кронштейнах и предназначены для выравнивания звукового давления по площади помещения. Подавитель обратной связи AFFD-042 используется в составе профессиональных систем звукоусиления для автоматического ослабления частот самовозбуждения, что позволяет значительно расширить зону перемещения выступающих по сцене и залу.
Схема использования на выездных мероприятиях
Выездные мероприятия предусматривают минимальный комплект оборудования. Поэтому рекомендуемый нами комплект состоит из одной или двух АС AFCM-12, двухканальной радиосистемы AFRM-102 с двумя микрофонами, телефона или планшета с функцией Bluetooth и одного дополнительного микрофонного кабеля необходимой длины.
Данного набора вполне достаточно для лекционного выступления перед малочисленной аудиторией или небольшого торжества.
В представленной схеме акустическая система слева используется как «ведущая». К ней микрофонным кабелем радиосистемы подключен передатчик AFRM-102 с двумя микрофонами, а по каналу Bluetooth — телефон или планшет с записанными композициями.
«Ведомая» АС получает сигнал от «ведущей» по дополнительному микрофонному кабелю. При этом на ней можно применить свои пресеты и установить необходимый уровень громкости.
Уровень звука речевого сопровождения можно настроить заранее, а уровнем музыкальных композиций — одновременно обеих АС — можно управлять через телефон или планшет, что облегчает проведение мероприятия.
Акустические системы колонного типа AFFA можно заказать как отдельно, так и в составе системы озвучивания, проект которой будет подготовлен инженерами АРСТЕЛ.
