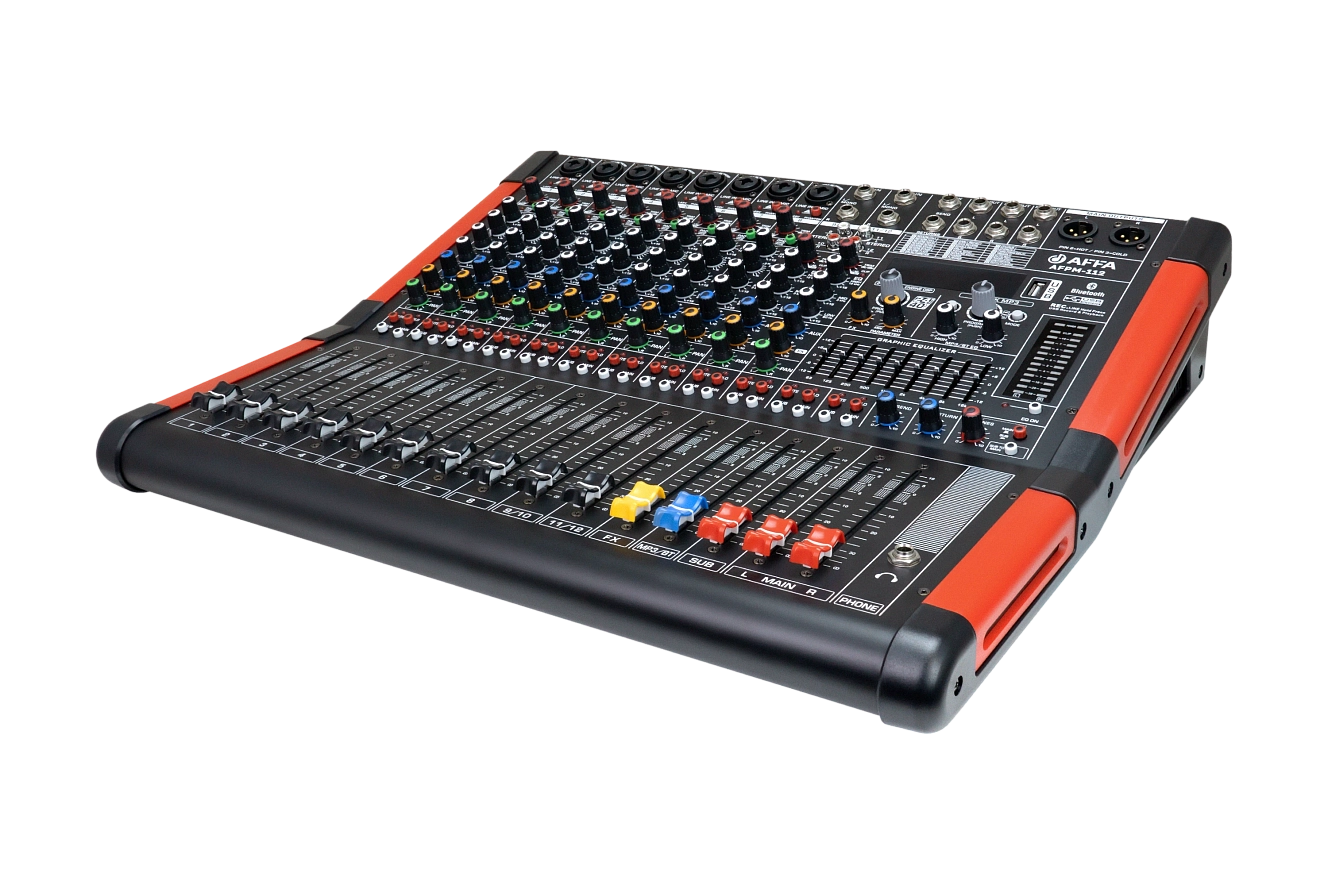

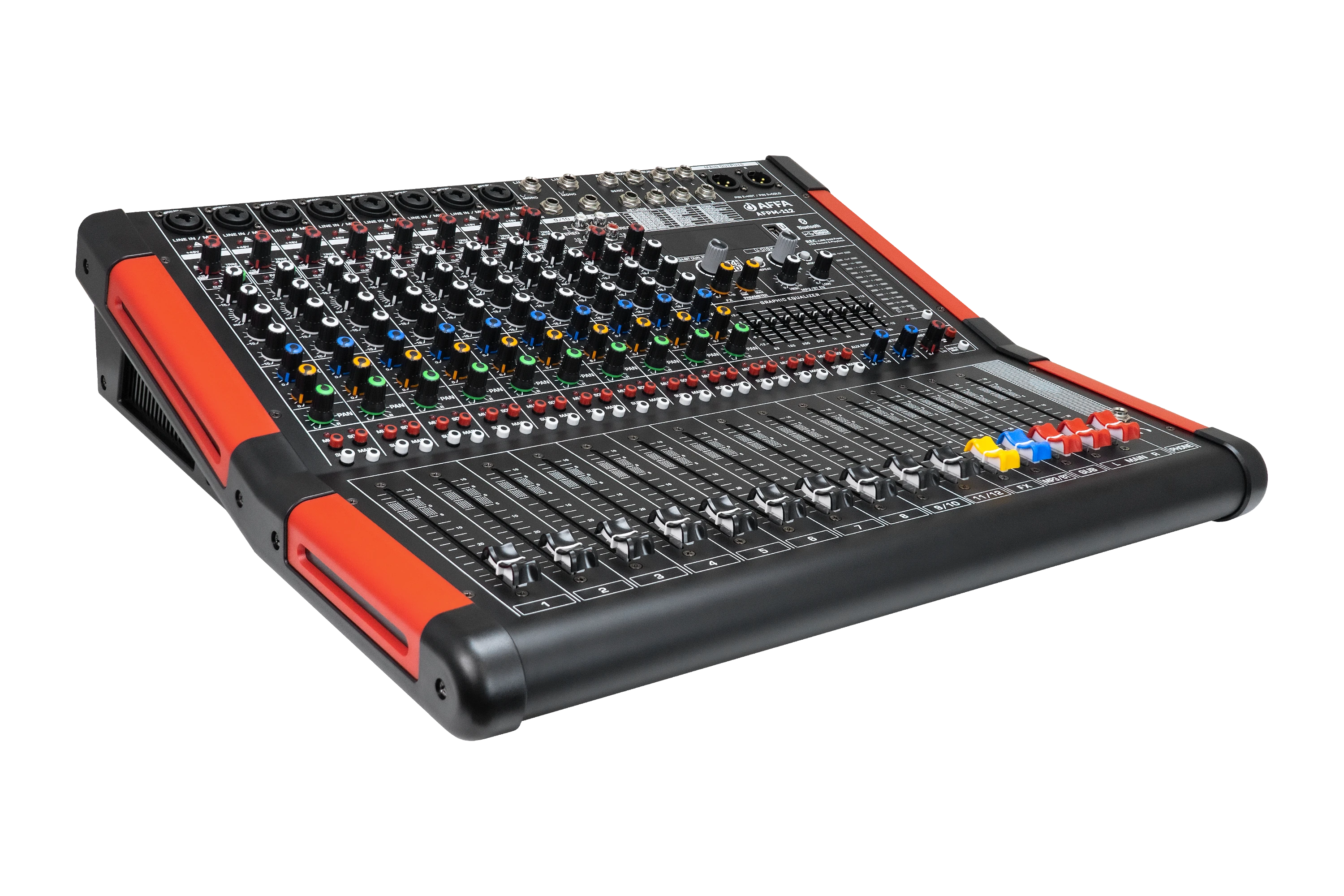

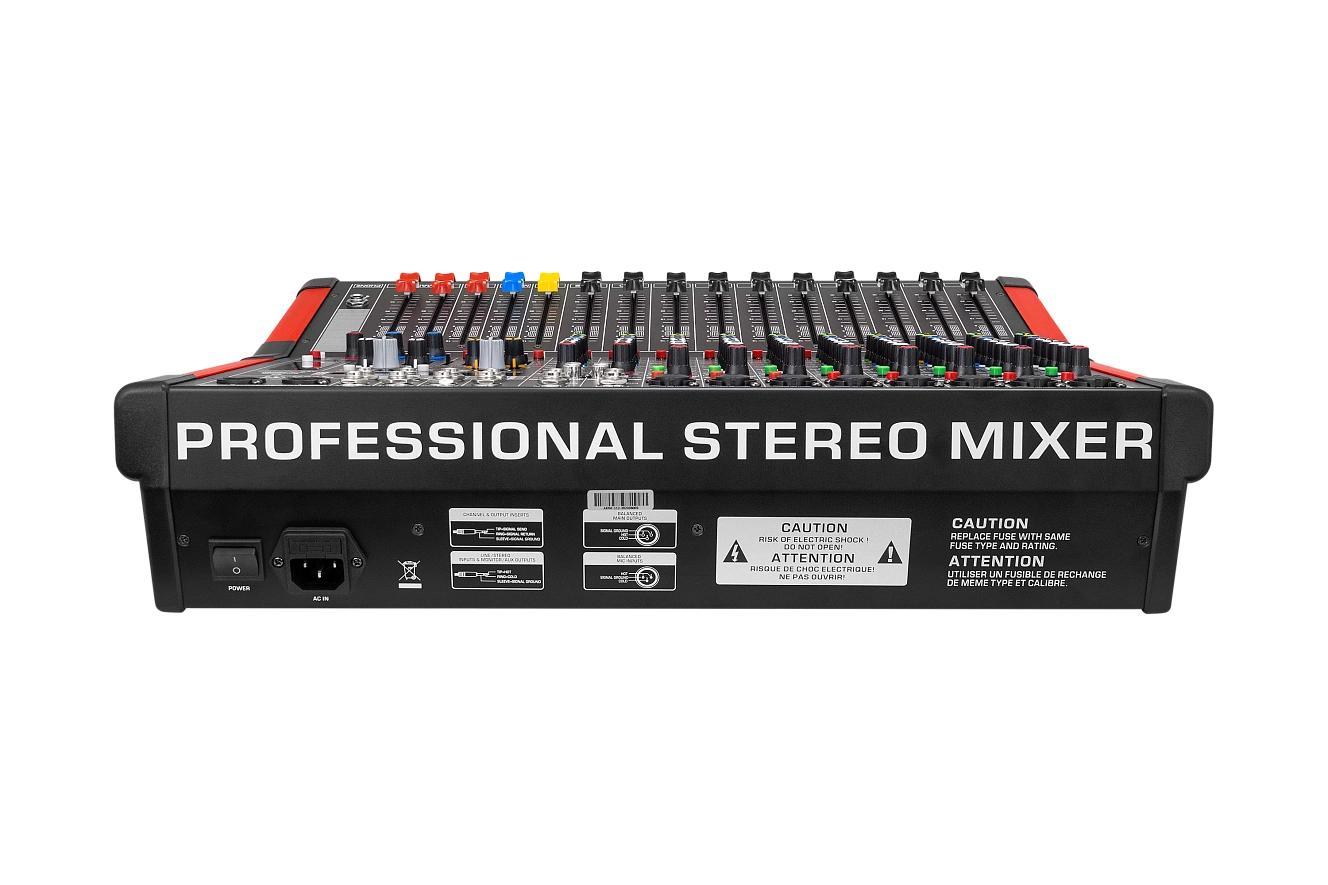

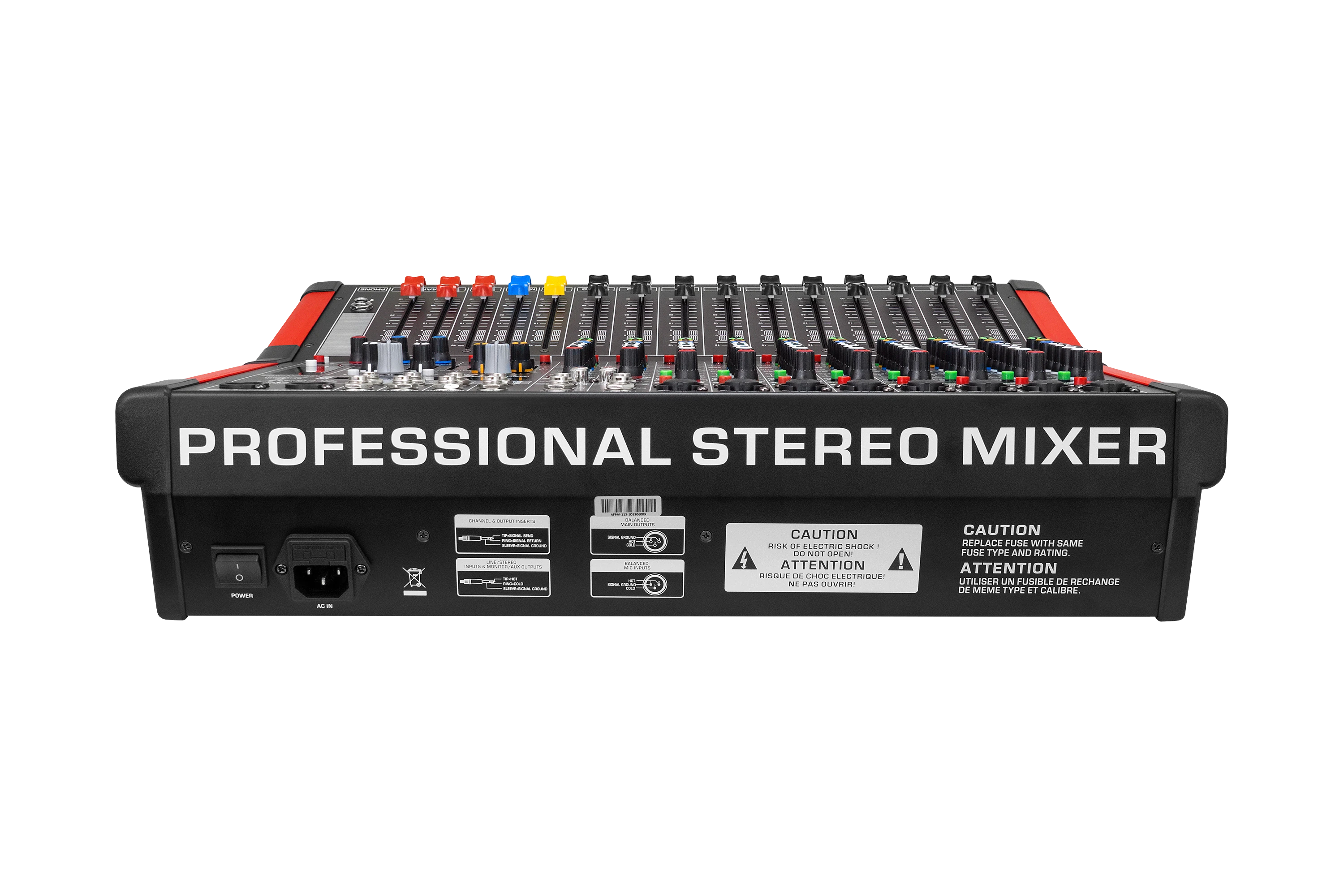

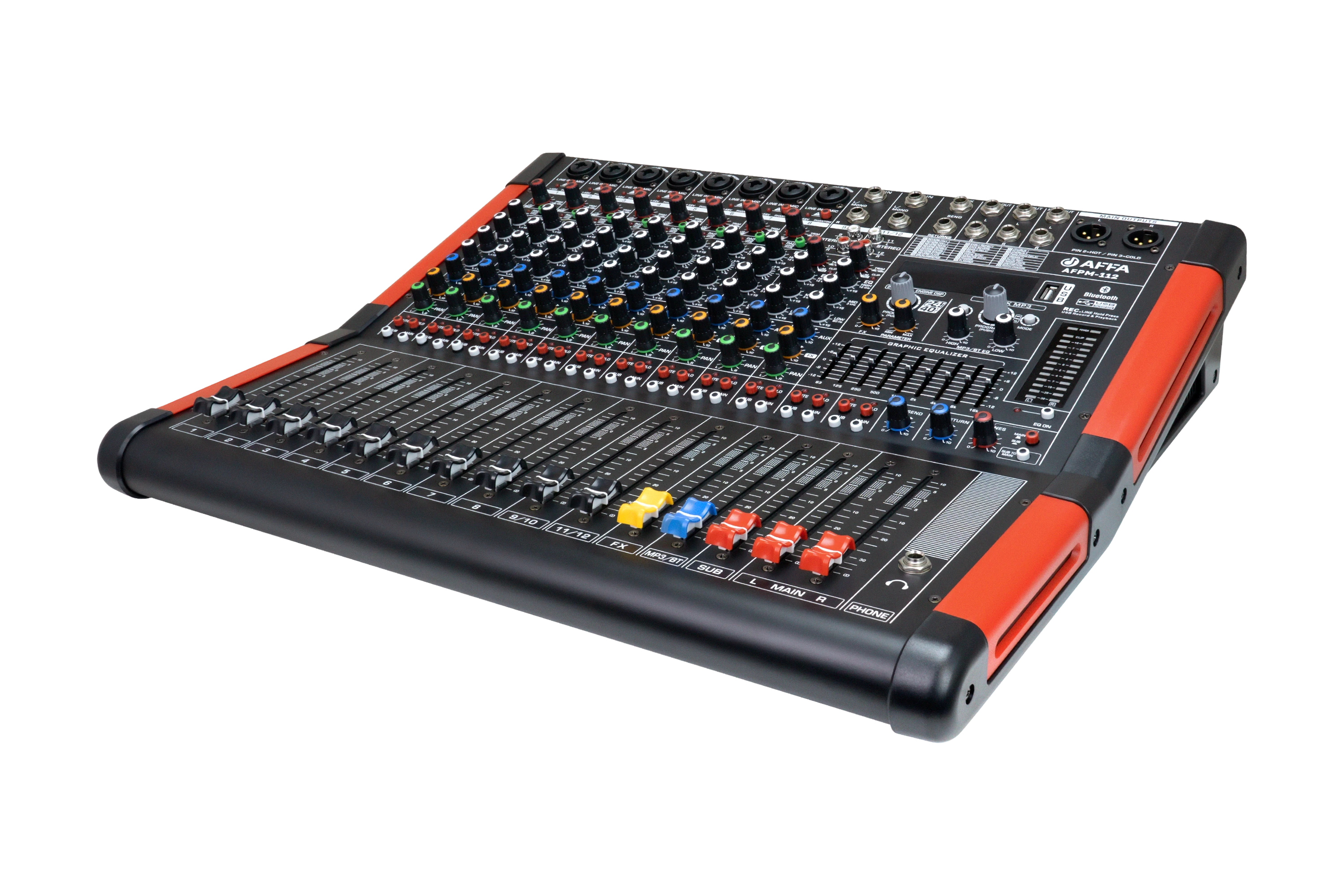

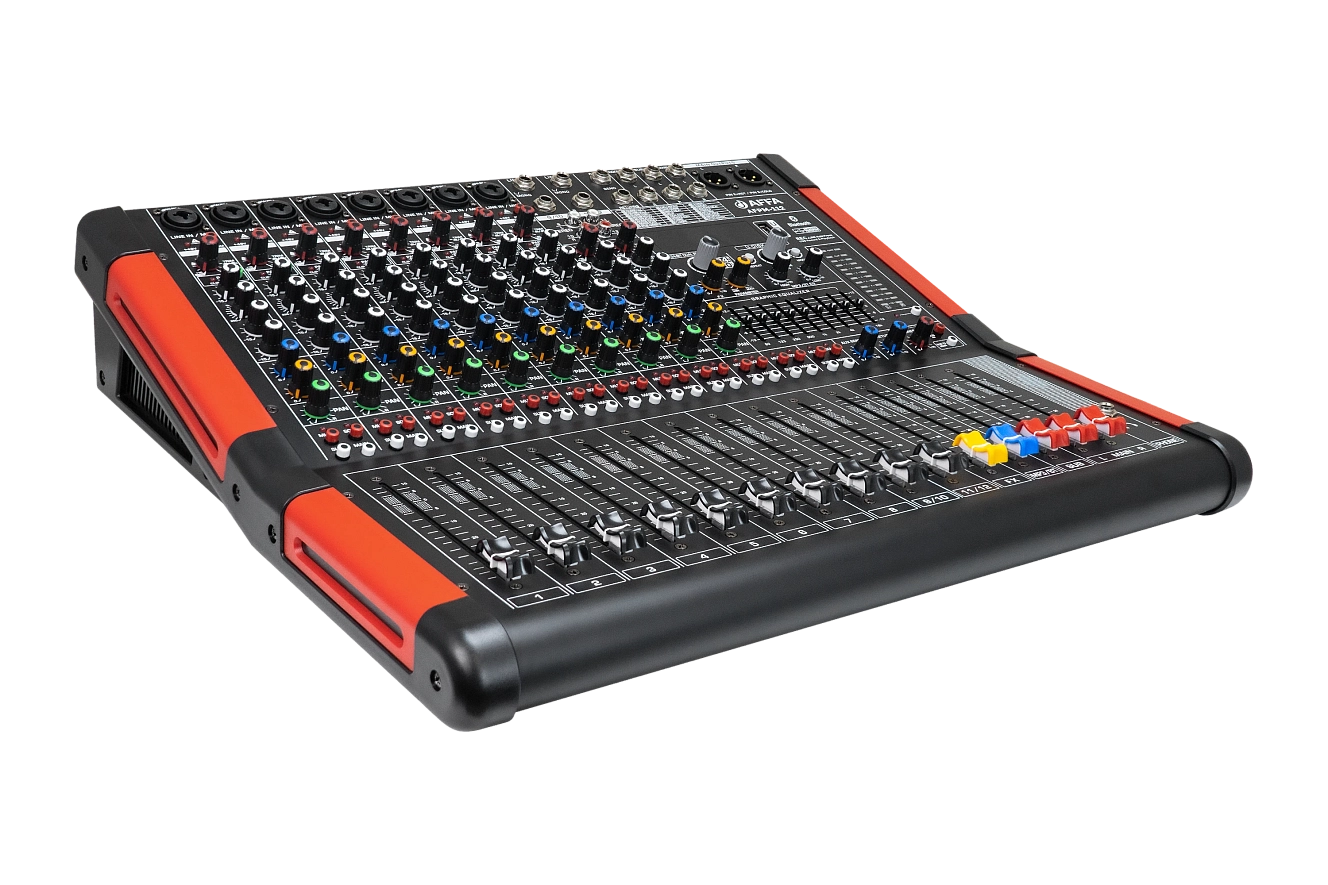

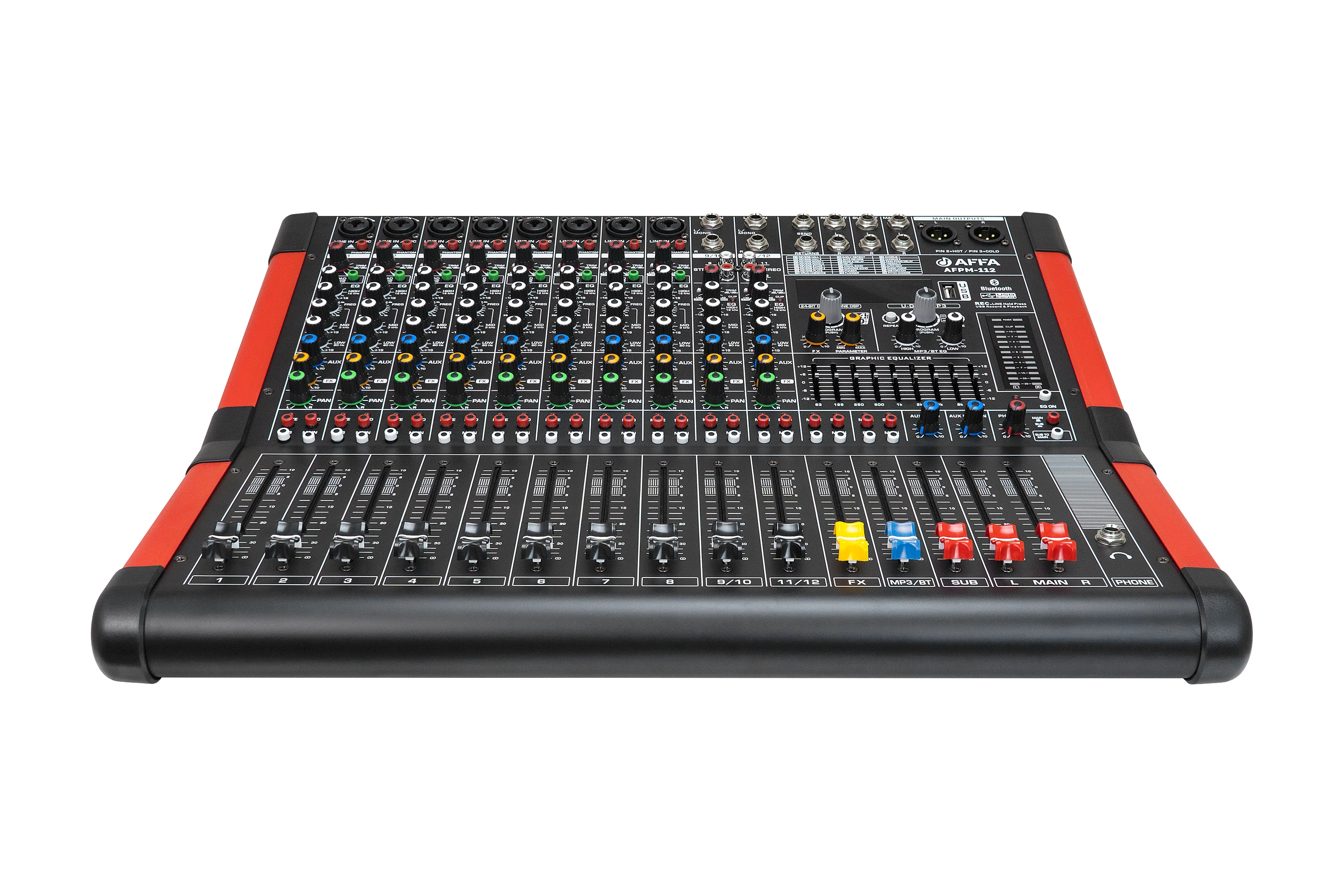

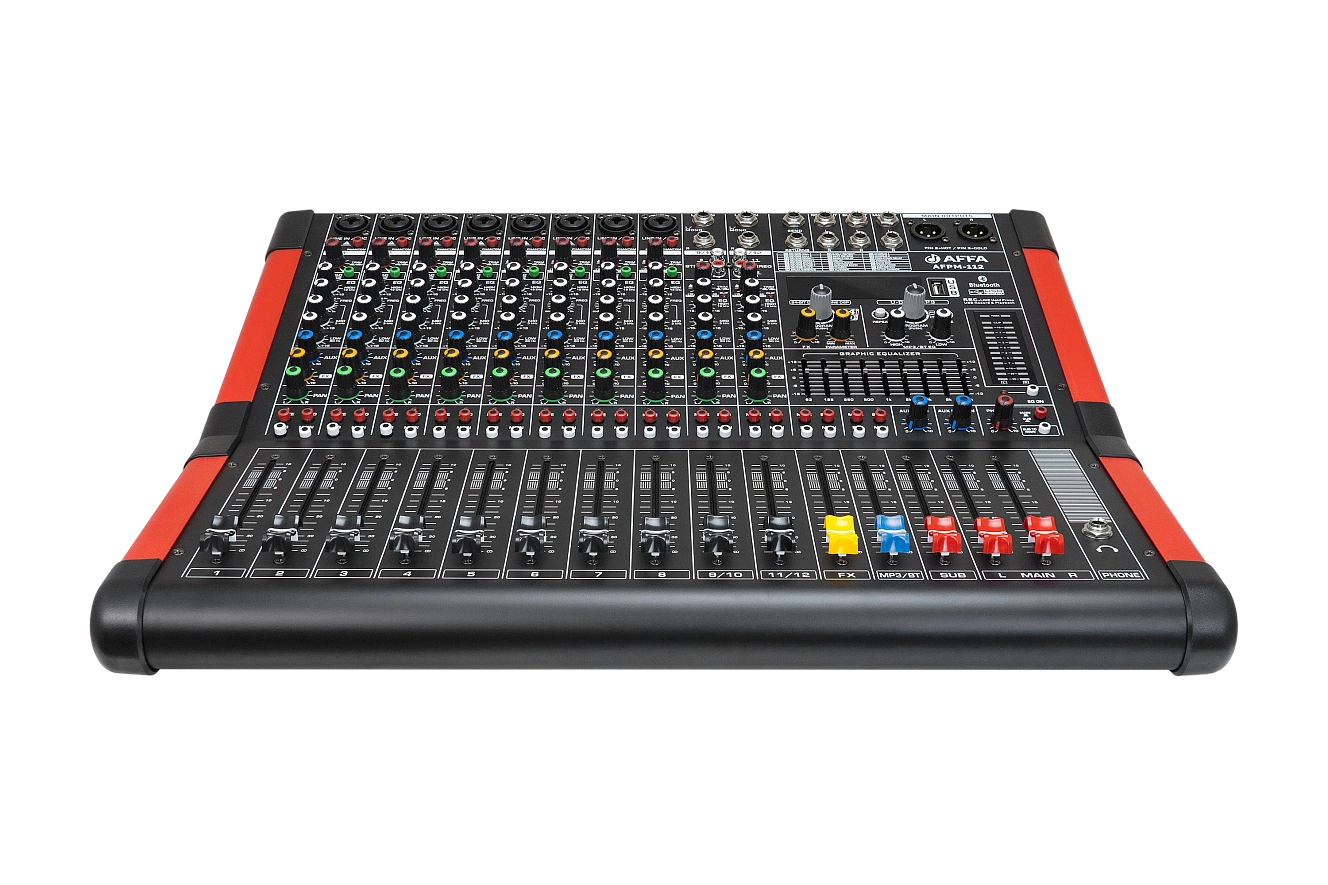

Микшерные пульты AFPM-112 и AFPM-116
Микшерные пульты AFPM-112/116 используются в составе систем профессионального звука для микширования, обработки и маршрутизации сигналов, поступающих от различных аудиоисточников. Наличие Bluetooth и встроенного аудиоплеера делает удобным использование микшера в составе мобильных инсталляций.
В современных системах профессионального озвучивания сложно переоценить роль микшерного пульта. Его с полным основанием можно назвать главным управляющим элементом всей системы благодаря набору ключевых функций, таких как микширование входных сигналов от разнообразных источников, регулировка их тембральных характеристик, дальнейшая маршрутизация и вывод обработанных смикшированных сигналов для передачи их на последующие звенья звуковой цепи. Соответственно, от удобства управлением микшером, его функциональной наполненности зависит в высокой степени и успешная работа системы звукоусиления в целом.
AFFA AFPM-112/116 — оптимальный вариант микшерного пульта со всем необходимым функционалом. Модель применима как в составе небольших систем профессионального звука, так и как элемент масштабных инсталляций. Отличительной особенностью микшера является его универсальность: он оборудован встроенными аудиоплеером и процессором эффектов, общим графическим эквалайзером, способен принимать сигналы по Bluetooth и в определенных случаях может заменить собой целый комплекс аудиоустройств, таких как проигрыватели, звуковые процессоры, эквалайзеры. Дизайн микшерного пульта эргономичен и приятен для глаз, а интуитивно понятное управление не вызовет затруднений даже у неопытного пользователя.





Функциональные возможности и особенности
-
До 12 моноканалов, 4 стереоканала
Подключение к микшерному пульту источников монофонического сигнала микрофонного и линейного уровня осуществляется с помощью комбинированных входных разъемов XLR/TRS. Стереосигнал подается на разъемы TRS.
-
Встроенный медиапроигрыватель
Встроенный медиапроигрыватель позволяет воспроизводить аудиофайлы с носителя, подключенного к USB-порту, или через Bluetooth. Проигрыватель поддерживает аудиофайлы в форматах WAV, FLAC, APE, WMA, MP3.
- Цифровой процессор эффектов
Встроенный процессор на 24 эффекта позволяет осуществлять обработку сигнала без использования внешних устройств. Доступны эффекты reverb, chorus, delay, echo, phaser, flanger, distortion.
- Канальные эквалайзеры
Трехполосный эквалайзер позволяет корректировать амплитудно-частотную характеристику каждого канала. Регулировка производится отдельно для низких, средних и высоких частот входного сигнала. За средние частоты отвечает более точный полупараметрический эквалайзер.
- Общий графический эквалайзер
Частотная характеристика основного выходного сигнала микшерного пульта корректируется с помощью девятиполосного графического эквалайзера.
- Фантомное питание напряжением 48 В
Для подключения конденсаторных микрофонов предусмотрено фантомное питание напряжением +48 В. Для каждого микрофонного входа фантомное питание подается независимо.
Конструкция и основные принципы работы
Микшерный пульт AFPM-112/116 имеет 8 или 12 комбинированных разъемов XLR/TRS соответственно, снабженных источником фантомного питания +48В для подключения конденсаторных микрофонов. Для подачи стереосигнала предусмотрено 4 отдельных разъема TRS, продублированных разъемами типа RCA. Каждый канал микшера оборудован трехполосным эквалайзером для независимой настройки нижне-, средне- и высокочастотных составляющих входного сигнала с центральным частотами полос 80 Гц, 3 кГц, 12 кГц и регулировкой уровня сигнала от −15 до +15 дБ. За средние частоты моновходов отвечает полупараметрический эквалайзер, позволяющий отдельным регулятором выбирать частоту в диапазоне от 250 Гц до 5 кГц.
Настройка уровня входного сигнала для каждого монофонического канала осуществляется регулятором TRIM — от +10 до +60 дБ для сигналов микрофонного уровня и от −40 до +10 dBu для линейных сигналов. Для каждого моноканала существует возможность ослабить входной сигнал на 20 дБ нажатием кнопки PAD во избежание перегрузок на входном канале. При слишком высоком уровне сигнала загорается канальный индикатор CLIP.
Для подачи сигнала на внешние устройства обработки сигнала предусмотрена дополнительная шина AUX с разъемами типа TRS для посыла и возврата сигнала SEND и RETURN соответственно. Сигнал с любого канала добавляется на дополнительную шину с помощью канального регулятора AUX.

Рис.1. Внутреннее устройство микшерного пульта AFPM-112
Для отдельного управления группой каналов предусмотрена дополнительная шина SUB, снабженная выходными разъемами. Основной сигнал микшера выводится на выходы MAIN. Контроль сигнала на групповой и основной шинах осуществляется через разъем для подключения мониторных наушников PHONE.
Каждый канал микшера можно или заглушить (кнопка MUTE), или же оставить включенным, заглушив остальные каналы (кнопка SOLO). Кнопки SUB и MAIN направляют сигнал с канала на групповую и общую выходные шины соответственно. Выходные уровни каждого канала, групповой и общей шин регулируются независимо с помощью фейдеров.
Управление балансом каждого канала в общем микшированном сигнале осуществляется регуляторами PAN, меняющими уровень громкости сигнала в левом и правом каналах выходной шины микшера.
Звучание общего микшированного сигнала корректируется графическим девятиполосным эквалайзером с центральными частотами полос 63, 125, 250, 500 Гц и 1, 2, 4, 8, 16 кГц и регулировкой уровня от -12 до +12 дБ.
Микшер снабжен цифровым процессором эффектов, позволяющим осуществлять обработку сигнала без использования внешних устройств. Всего представлено 24 вида эффектов, в числе которых delay, chorus, echo, flanger, phaser, distortion, разновидности эффекта reverb – наиболее часто применяемые средства обработки аудиосигнала, в том числе вокала. Применение эффекта к сигналу осуществляется независимо для каждого канала посредством регулятора FX.
Микшер обладает встроенным аудиоплеером с подключением к нему через порт USB или по Bluetooth. Аудиоплеер способен проигрывать с внешнего USB-носителя звуковые файлы форматов WAV, APE, FLAC, WMA и MP3. Сигнал с аудиоплеера поступает на отдельный канал микшера MP3/BT с независимой регулировкой фейдером. К разъему можно подключать выход USB компьютера и использовать микшер как звуковую карту. Дисплей аудиоплеера отражает режим его работы и номера проигрываемых треков. Кроме того, предусмотрена возможность записи основного микшированного сигнала на внешний USB-носитель в формате WMA.

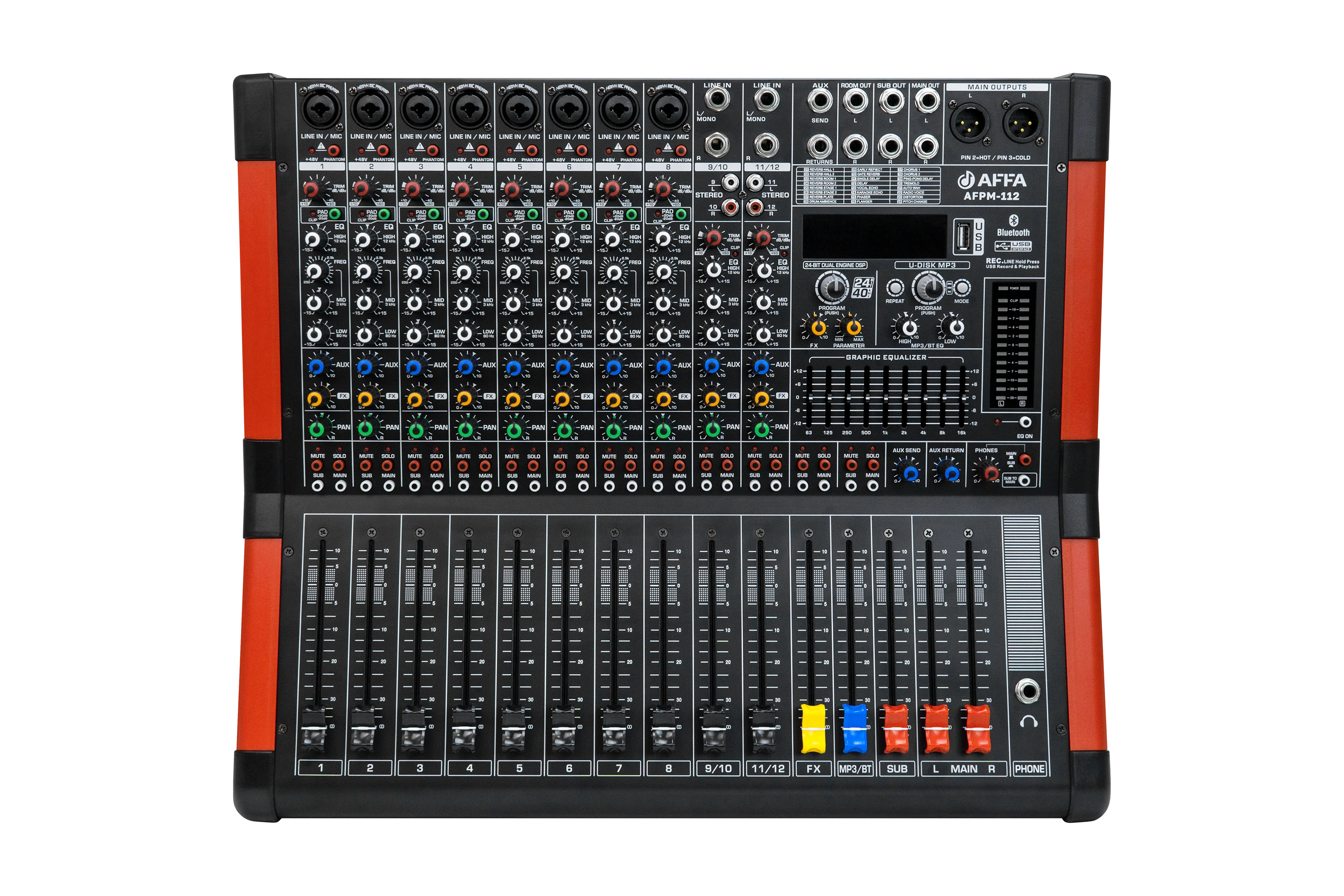

Рис.2. Элементы управления микшерного пульта AFPM-112
- 1 – секция входных стереоканалов
- 2 – секция входных моноканалов
- 3 – секция канальных эквалайзеров
- 4 – регуляторы посыла сигнала на шину AUX / громкости эффекта FX на канале
- 5 – регулятор баланса канала в общем микшированном сигнале
- 6 – секция управления маршрутизацией канала
- 7 – секция канальных фейдеров
- 8 – разъемы дополнительных шин AUX, ROOM OUT и SUB OUT
- 9 – выходные разъемы основной шины MAIN
- 10 – секция управления встроенным процессором эффектов
- 11 – секция управления встроенным аудиопроигрывателем
- 12 – индикатор уровня выходного сигнала
- 13 – общий графический эквалайзер
- 14 – секция управления шиной PHONES
- 15 – регуляторы шины AUX
- 16 – разъем для подключения контрольных наушников PHONE
- 17 – фейдеры основной шины MAIN
- 18 – фейдеры шин эффектов FX, аудиоплеера MP3/BT и дополнительной шины SUB
Технические характеристики
Наименование | AFPM-112 | AFPM-116 | |
Количество каналов | 12 | 16 | |
Аналоговые аудиовходы: — MIC/LINE, комбинированный XLR/TRS, балансный — STEREO, TRS 6,35-мм балансный / RCA — AUX RETURN, TRS 6,35-мм, балансный |
8 4/4 1 |
12 4/4 1 |
|
Аналоговые аудиовыходы: — MAIN OUT, XLR балансный / TRS балансный — SUB OUT, TS, небалансный — ROOM OUT, TS, небалансный — PHONE, TRS, небалансный — AUX SEND, TRS, балансный |
2 / 2 2 2 1 1 |
||
Диапазон регулировки уровня входного сигнала, дБ | MIC | +10…+60 | |
LINE | –40…+10 | ||
Максимальный входной уровень, дБн / Импеданс, кОм | MIC | 30 / > 1 | |
LINE | 21 / > 10 | ||
Канальный эквалайзер, Гц/дБ | LOW | 80/±15 | |
MID | 250-5000/±15 | ||
HIGH | 12 000/±15 | ||
Диапазон частот (–1…0 дБ), Гц | 20…20 000 | ||
Коэффициент нелинейных искажений, % | < 0,5 | ||
Потребляемая мощность, Вт | 50 | ||
Напряжение питания (50 Гц), В | 220 | ||
Масса, кг | 5,8 | 6,9 | |
Габаритные размеры (Ш×В×Г), мм | 488×118×430 | 610×118×430 |
Схема применения
Схема соединения профессиональной звуковой системы на основе микшерного пульта AFPM-112/116

Схема применения иллюстрирует работу профессионального микшерного пульта AFPM-112/116 в составе системы профессионального озвучивания.
Источниками сигналов для системы профессионального озвучивания является высококачественный проигрыватель, передающий сигналы линейного уровня, профессиональные микрофоны, передающие сигналы микрофонного уровня, сигналы с телефона по BT-каналу и цифровые сигналы с ПК, передаваемые по USB. Возможно подключение дополнительных flash-носителей. Данные источники сигналов и любые дополнительные (планшеты, внешние модули обработки сигнала и т.д.) подключаются к свободным входам профессионального микшерного пульта AFPM-112/116.
Микшерный пульт осуществляет смешивание, обработку и маршрутизацию звуковых сигналов. К выходу микшера PHONE подключаются контрольные наушники для постоянного мониторинга общего микшированного сигнала, на дополнительной шине SUB собирается отдельный микшированный сигнал и подается через выходы SUB OUT на усилитель, к которому подключены сценические мониторные громкоговорители.
Выходные сигналы с основной шины микшера подаются на цифровой сигнальный процессор. Цифровой процессор позволяет корректировать амплитудно-частотную характеристику каждого входного и выходного канала с помощью параметрического эквалайзера. С помощью настраиваемой линии задержки каждого канала удается согласовать по времени сигналы широкополосных акустических систем и сабвуферов, что создает четкий звуковой фронт.
Сигнальный цифровой процессор выполняет также функцию кроссовера, выделяя из полного спектра звукового сигнала средне- и высокочастотные составляющие для усилителя, который нагружен на двухполосную акустическую стереосистему; и низкочастотные — для усилителя, включенного по мостовой схеме и питающего два параллельно подключенных сабвуфера. Сигнал для сабвуферов складывается из суммы сигналов правого и левого каналов стереосигнала.
