Часто при построении системы для живых выступлений больше внимания уделяется озвучиванию зрительного зала, но концерт может испортить и некачественная мониторная секция на сцене. Плохой мониторинг сцены может стать одной из причин непопадания вокалиста в ноты, неритмичной игры музыкантов, прочих неприятностей и расстроить игру самой слаженной группы. Предлагаемая компанией AFFA модель активной акустической системы AFLA-4401 мониторного типа обеспечивает насыщенный и прозрачный звук на сцене, в репетиционной комнате и в любом другом месте, где требуется кристально чистое воспроизведение вокала.
AFLA-4401 отлично подойдет для:
- — Вокалистов, которым нужна максимальная свобода движения на сцене и четкое звучание голоса
- — Акустических гитар, мандолин, скрипок и других инструментов, не требующих глубоких басов
- — Компактных сценических площадок и студий, где пространство в дефиците
- — Ситуаций, где требуется максимально широкий «коридор слышимости» (например, для группы бэк-вокалистов, стоящих рядом)
- — В качестве мониторов для диджеев
- — Для проведения семинаров в отелях и заседаний в конференц-залах (оборудование для конференц-залов смотрите здесь)
Функциональные возможности и особенности
-
Современные профессиональные технологии
Акустика AFLA-4401 оснащена громкоговорителями, отличающимися высочайшим качеством изготовления и исключительной стабильностью. Встроенный процессор обеспечивает переключение между четырьмя пресетами для разных режимов использования АС. Рассчитанное с помощью компьютерного моделирования расположение громкоговорителей и угол между ними расширяет зону прослушивания без потери качества.
-
Качественный звук
Благодаря номинальной выходной мощности 250 Вт AFLA-4401 обеспечивает достаточный запас мощности даже для самых напряженных моментов на сцене. Широкополосные динамики устраняют необходимость в кроссоверах, гарантируя отсутствие переходных зон, которые могли бы ухудшить звучание. Когерентно настроенные с помощью процессора громкоговорители обеспечивают равномерность звукового покрытия и превосходную точность звучания. Корпус из 12-миллиметровой фанеры помогает не допустить излишней гулкости.
-
Компактность и универсальность
Благодаря базовым размерам 330×270 мм мониторы AFLA-4401 поместятся даже на малых сценах. Точки крепления с резьбой M10 и M6 обеспечивают универсальность применения: например, установив AFLA-4401 на микрофонные стойки, их можно использовать в качестве мини-системы звукоусиления или сценических прострелов (сайдфилов).
-
Мобильность и простота в обращении
Мониторы AFLA-4401 не только компактны, но и легки и практичны. Наличие встроенной ручки для переноски позволит с легкостью перемещать их по сцене в одиночку. Благодаря небольшим размеру, весу и удобной плоской форме монитор можно хранить и транспортировать в обычном рюкзаке.
Конструкция

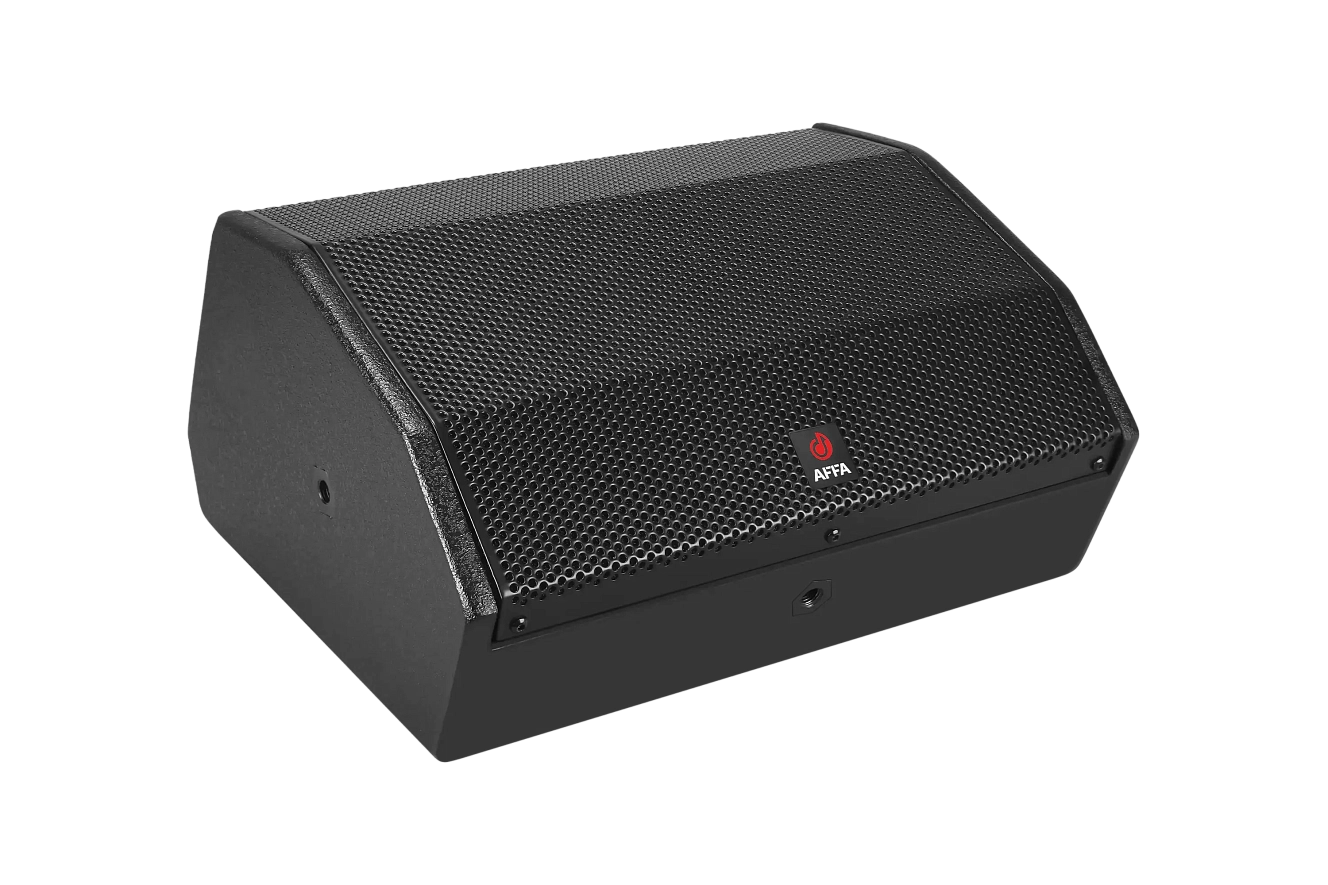

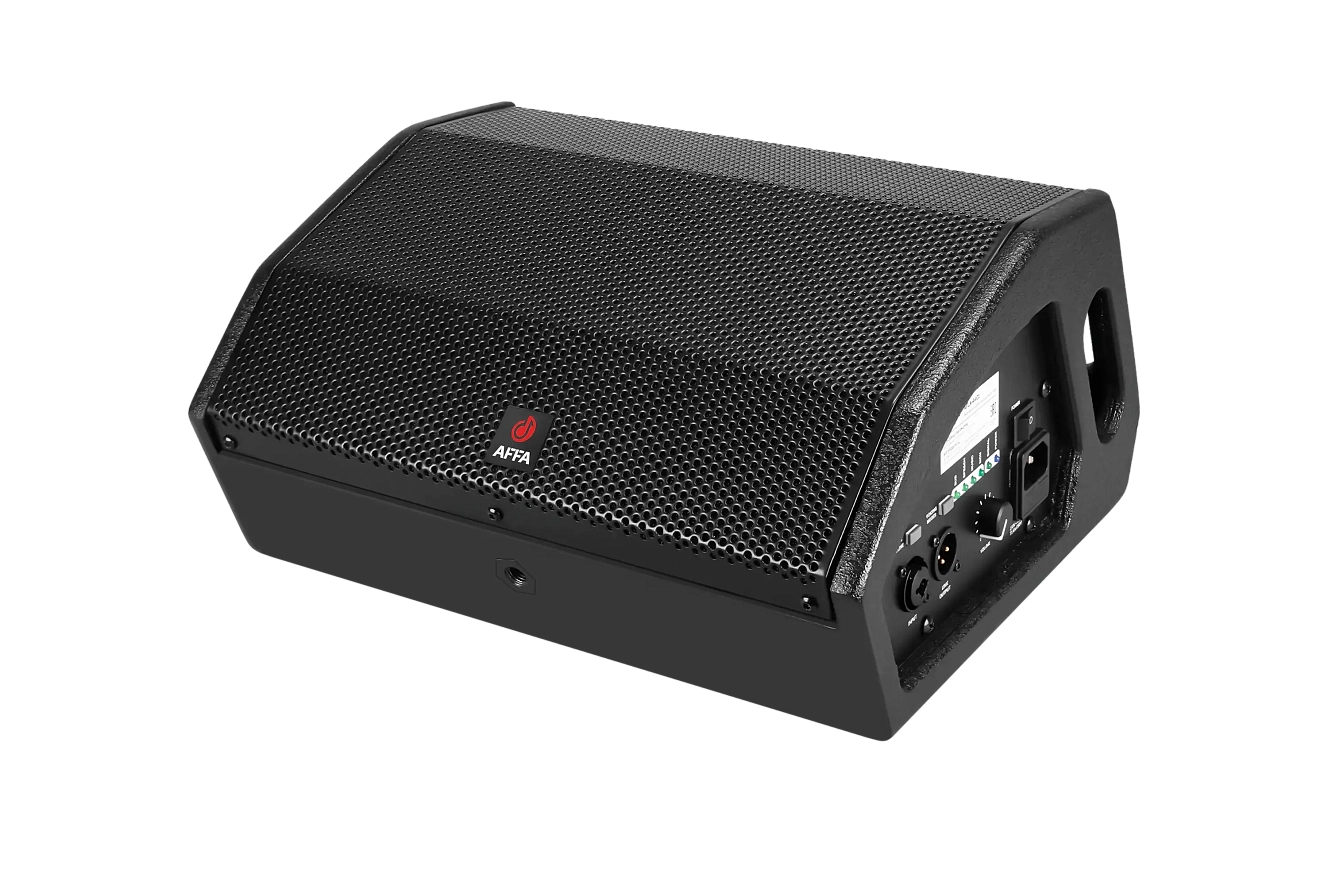

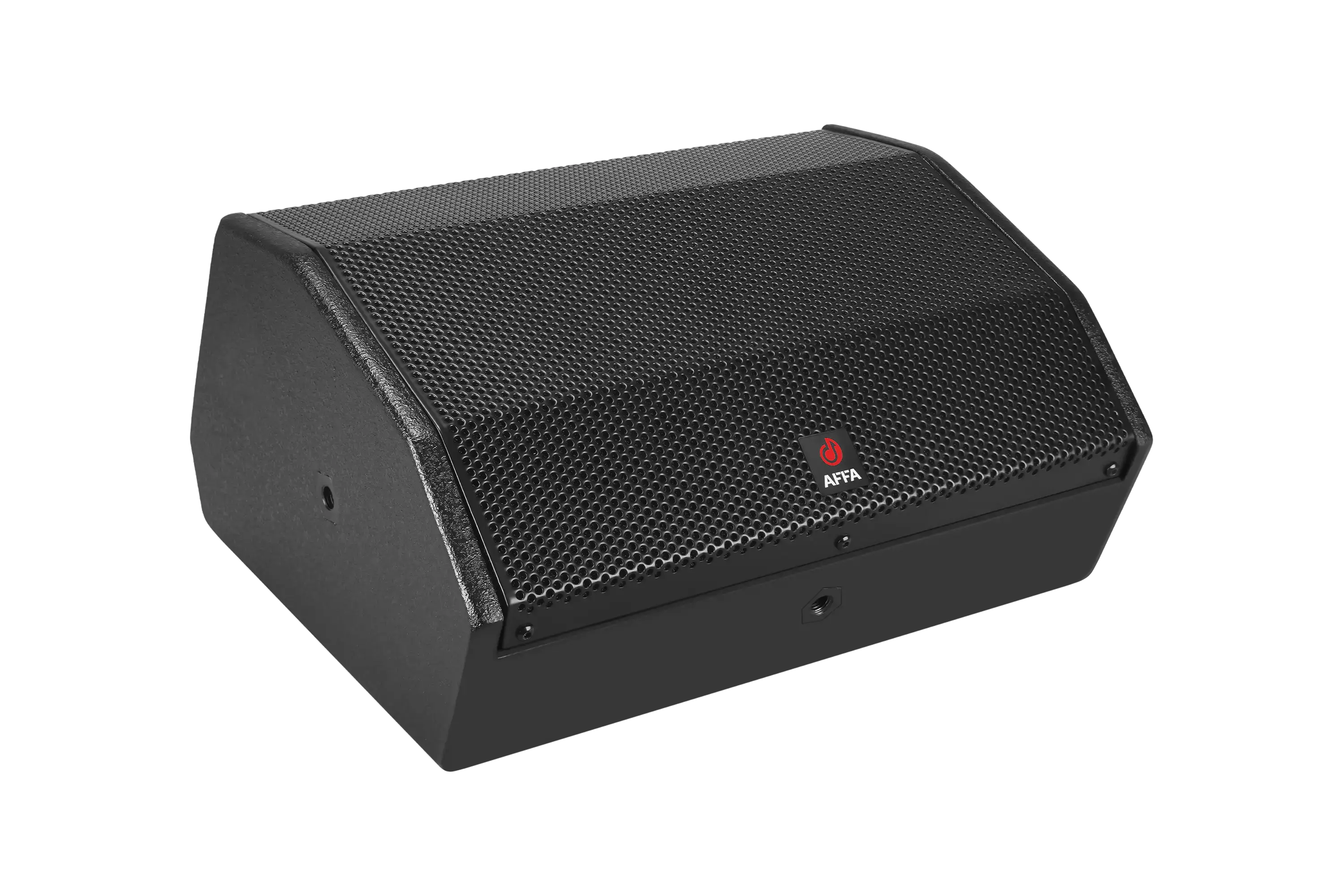

Корпус монитора из фанеры толщиной 12 мм имеет элегантный плоский дизайн и прочную, износостойкую, устойчивую к царапинам поверхность.
Два резьбовых отверстия диаметром 10 мм для крепления на микрофонной стойке расположены на одной длинной и одной короткой стороне, что позволяет устанавливать монитор и горизонтально, и вертикально.

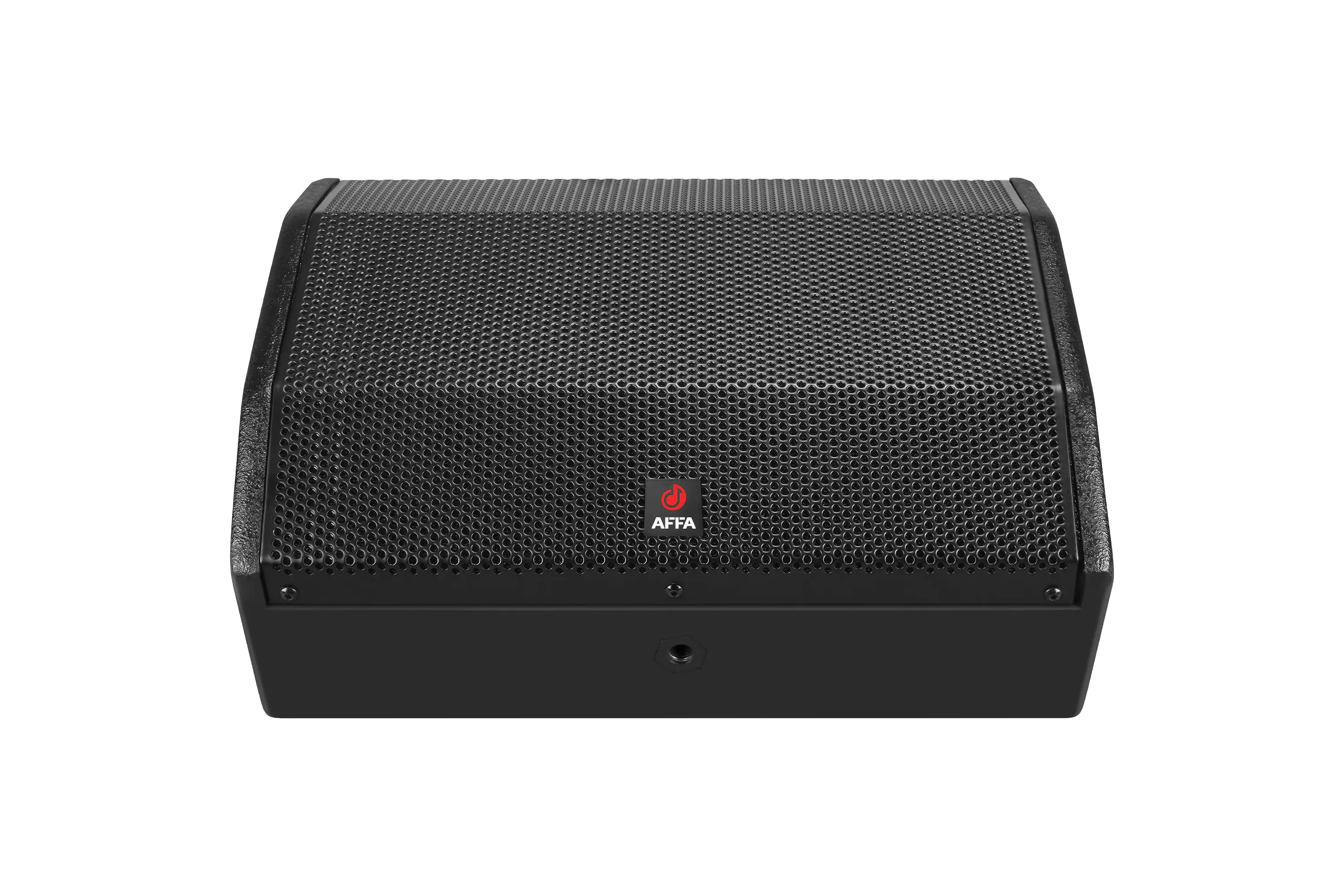

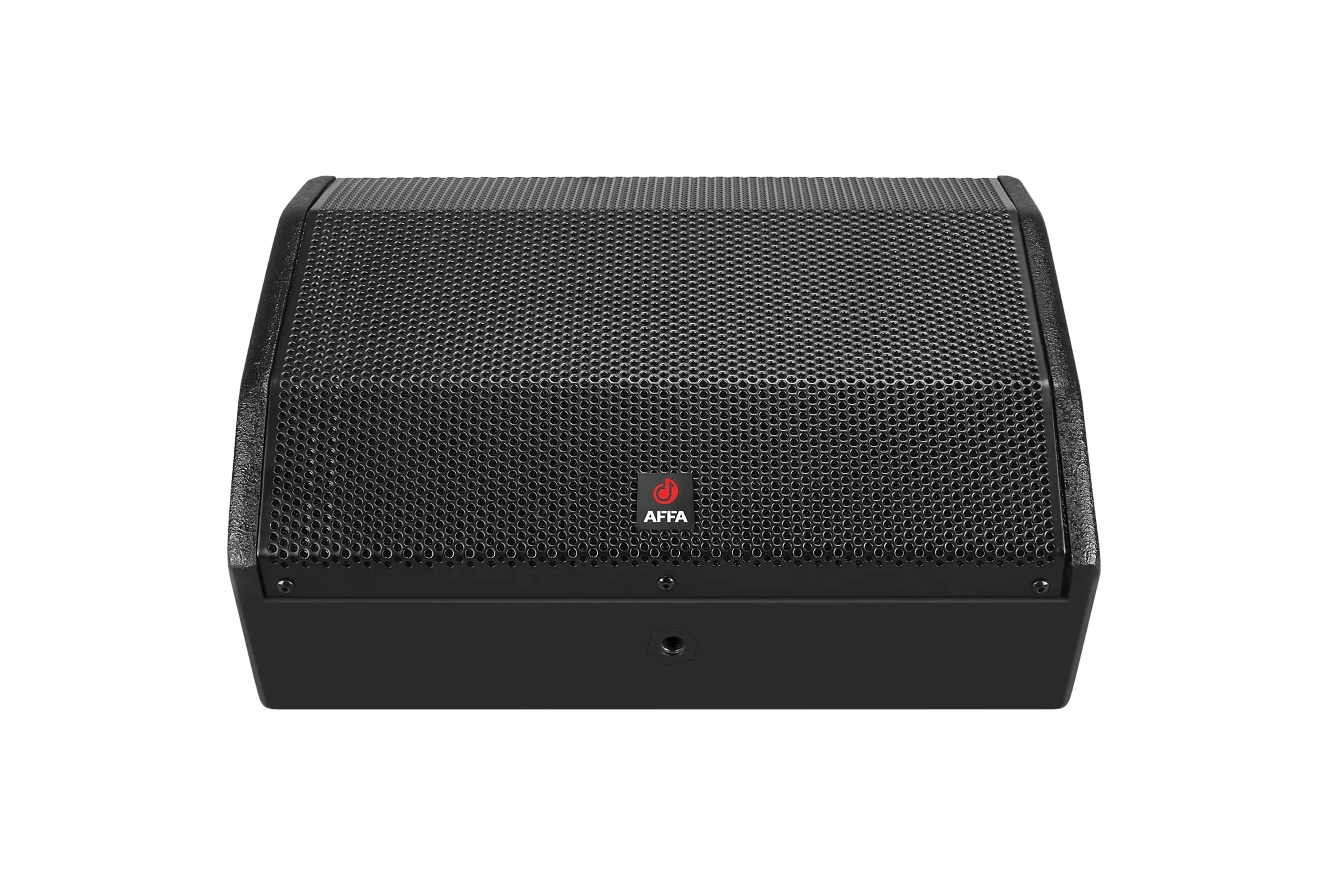

Верхняя поверхность монитора имеет металлическую решетку, которая защищает динамики. В корпусе сделана ручка для переноски.
Встроенный усилитель мощности класса D реализован на одной плате, установленной на алюминиевом радиаторе, размещен внутри корпуса АС и этим же радиатором закреплен на внутренней стороне задней стенки корпуса с помощью саморезов. Отвод тепла осуществляется пассивным способом без применения вентиляторов охлаждения.

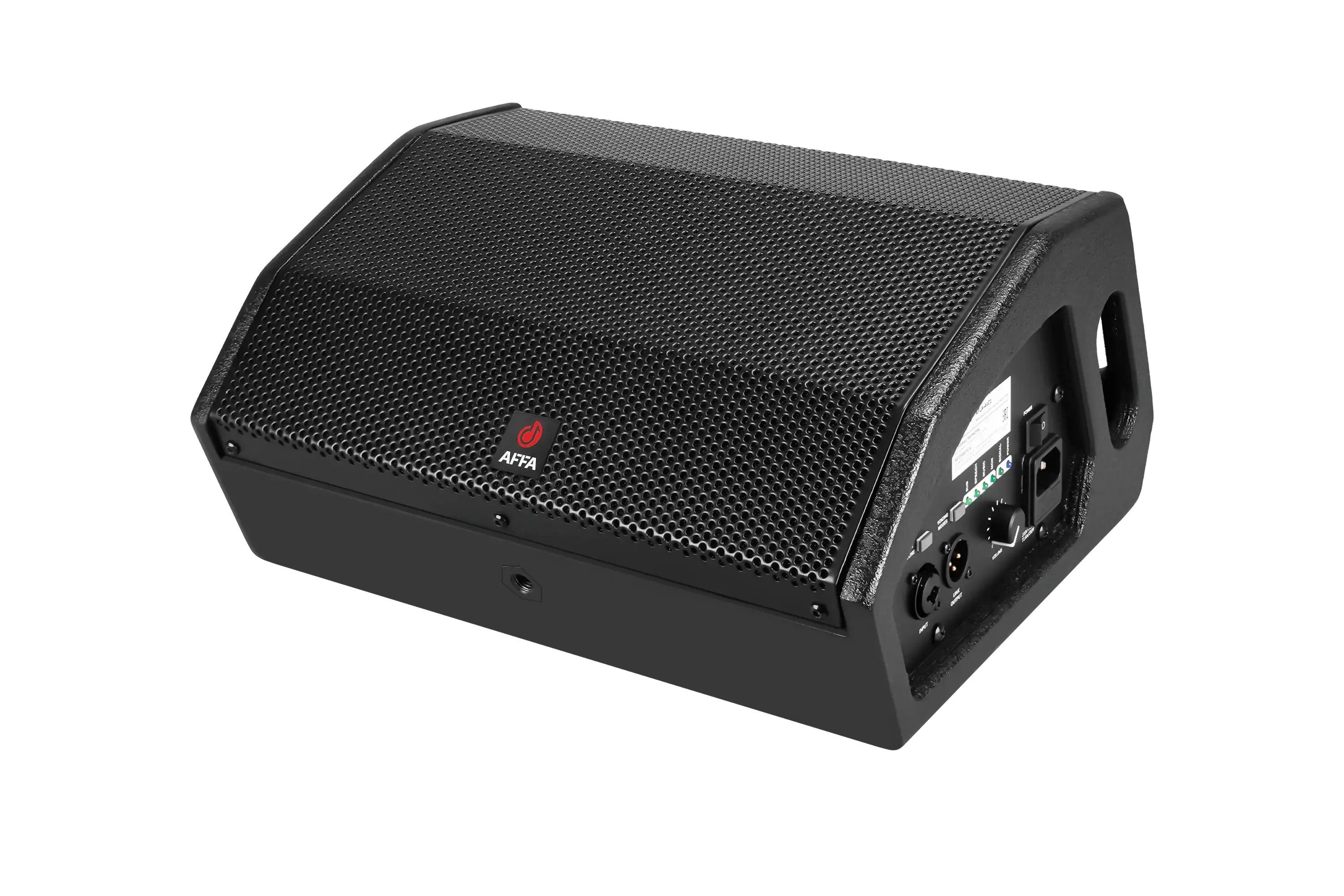

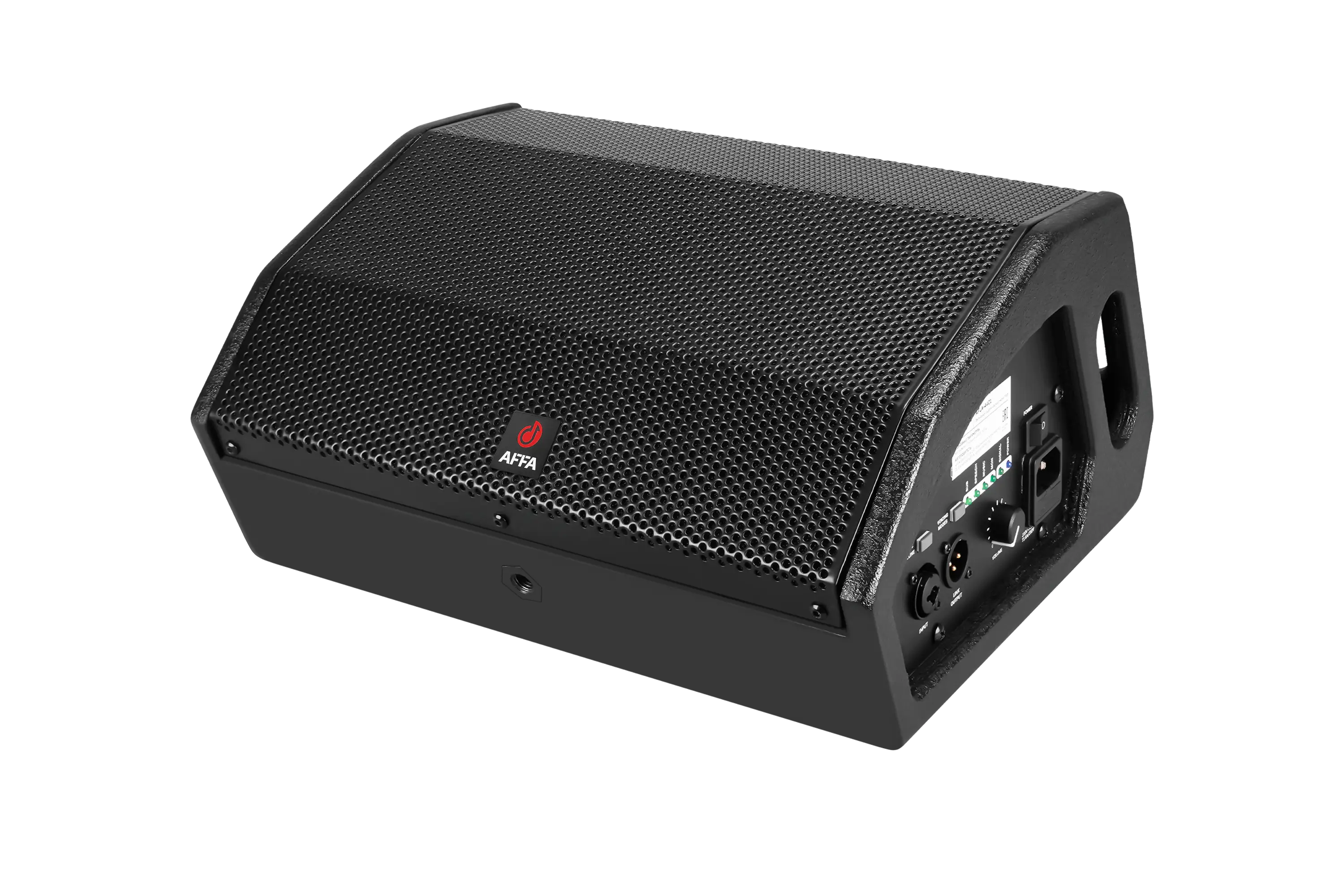

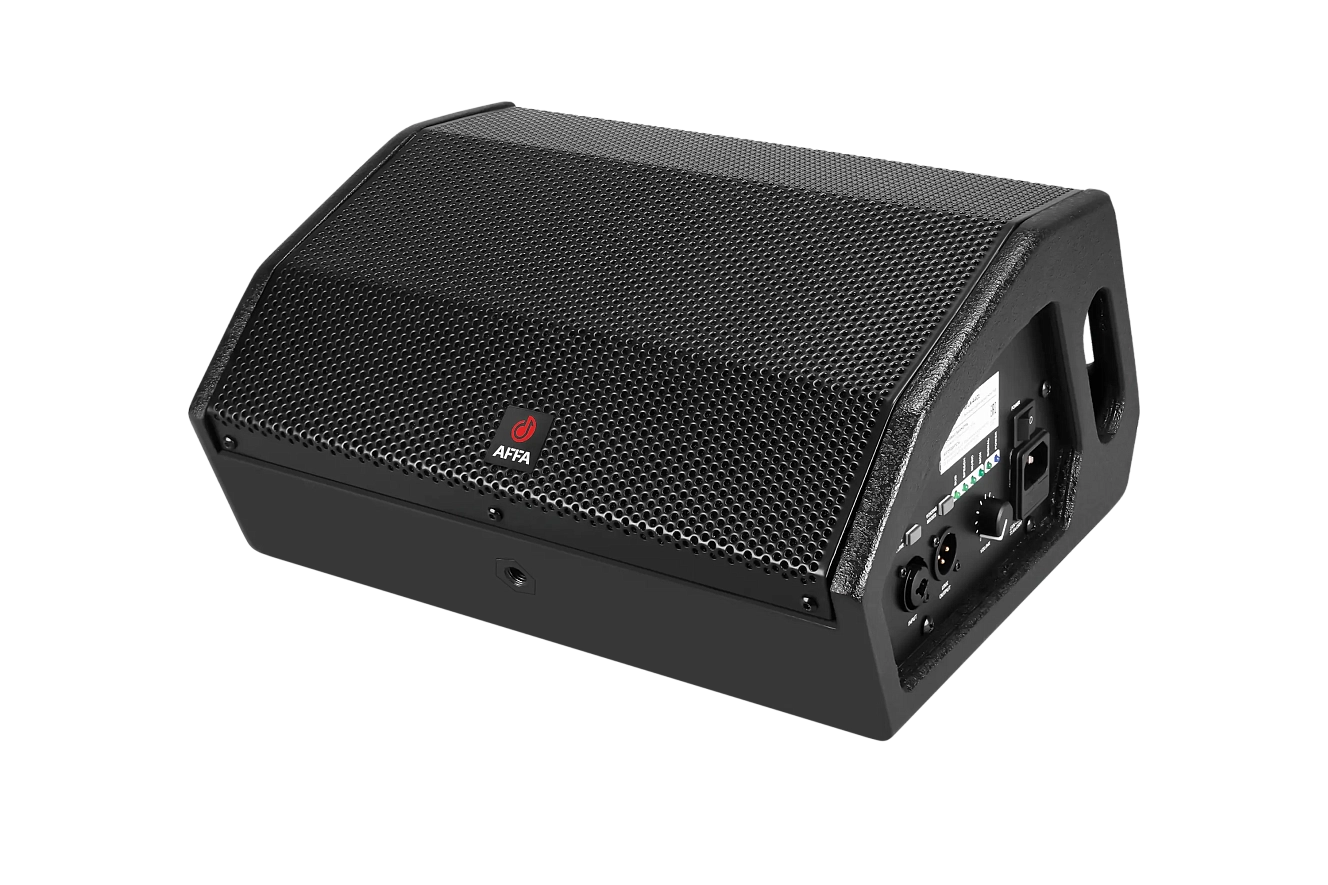

Плата коммутации, с установленной поверх нее платой DSP-процессора, расположена в отдельном вентилируемом отсеке.
Принцип работы

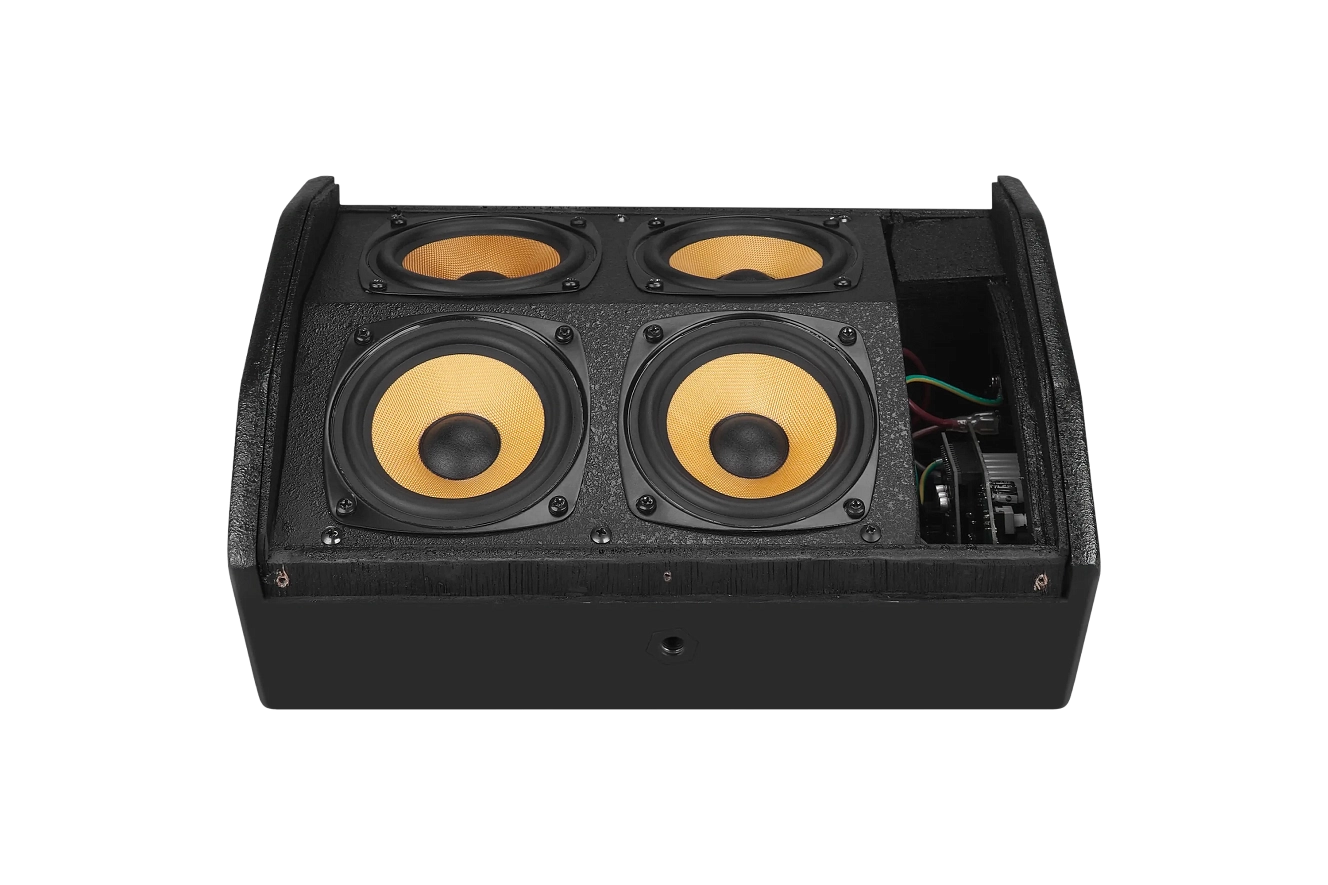

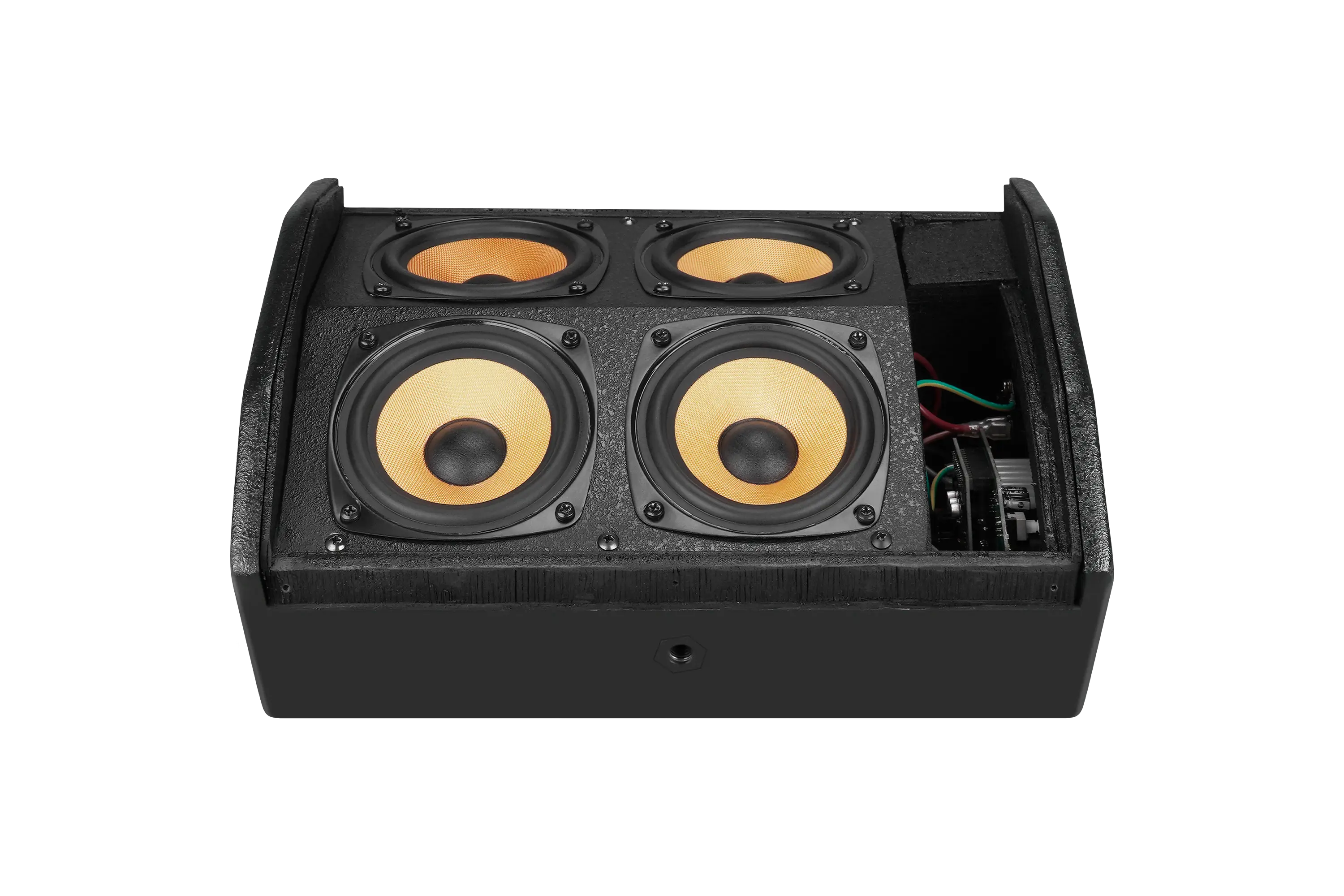

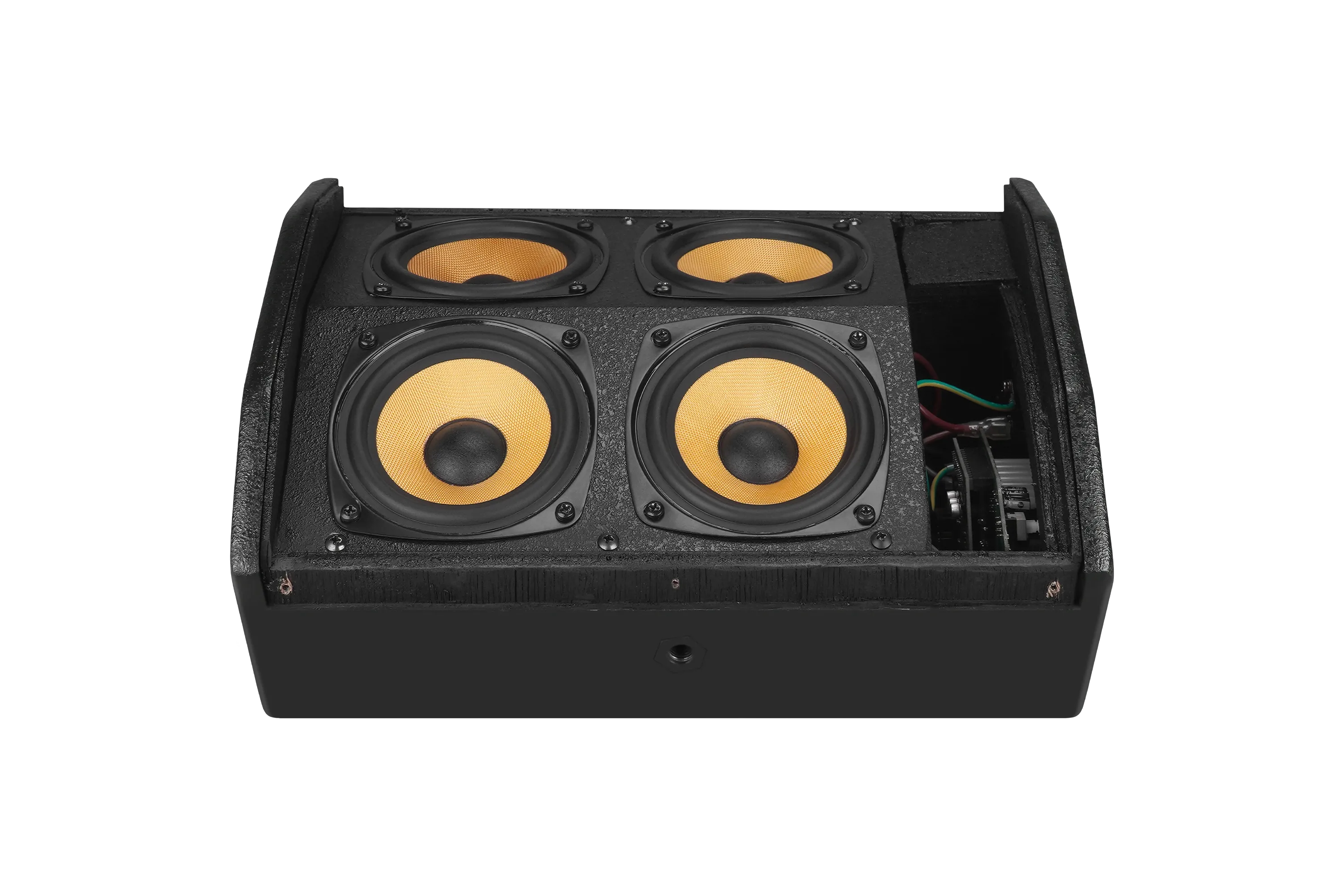

Четыре 4-дюймовых громкоговорителя расположены попарно на двух плоскостях под углом 15˚ друг к другу. Это расширяет как горизонтальную характеристику направленности, так и вертикальную. Широкополосные излучатели представляют собой динамические громкоговорители с тефлоновым диффузором и ферритовым магнитом.
Динамики размещены практически вплотную друг к другу, образуя квадрат (или близкую к нему форму). Центры излучателей находятся на небольшом расстоянии друг от друга относительно длины волн средних частот. Они оптимизированы для эффективной работы в среднечастотном диапазоне (главном для разборчивости вокала и инструментов на сцене). Квадратное расположение динамиков, работающих когерентно (в фазе) на средних частотах, создает источник, близкий к точечному. Это приводит к широкому углу охвата и более равномерному распределению звука по горизонтали по сравнению с одиночным динамиком или даже парой.
Музыкант на сцене получает стабильный звук даже во время движения. Угол между верхней и нижней парами динамиков в свою очередь увеличивает вертикальную дисперсию.
Мониторы, располагаясь в непосредственной близости от исполнителей, не требуют огромной мощности. Они направлены динамиками к обратной стороне микрофона, и использование направленных микрофонов плюс приближение микрофона к исполнителю снижает вероятность самовозбуждения системы.
Четыре пресета процессора подстраивают систему к оптимальной работе в определенных режимах работы: МONITOR (1)— наиболее ровная АЧХ для мониторинга звук; MUSIC (2) — немного приподняты басы, идеально для передачи музыкальных треков; SPEECH (3) — оптимизирован для чистоты передачи речи, прибраны басы для исключения эффекта близости (бубнения); SUB (4) — добавляет глубину баса.
Акустическое оформление корпуса представляет собой закрытый ящик. Такая конфигурация обеспечивает наиболее плавный спад АЧХ на низких частотах (12 дБ/окт.) без резонансных пиков и провалов, характерных для фазоинверторов. Закрытые системы менее критичны к расположению относительно стен и углов комнаты, их можно ставить ближе к стенам.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Выходная мощность RMS | 250 Вт |
| Встроенный усилитель | класса D |
| Диапазон частот | 70…20 000 Гц |
| Чувствительность (1 Вт/1 м) | 98 дБ |
| Максимальное звуковое давление | 119 дБ |
| Диаметр громкоговорителей | 4 х 4" |
| Пресеты | SUB, SPEECH, MUSIC, MON |
| Разъемы подключения | 1 х XLR – Combo (Input), 1 x XLR (Link Output), 1 x POWER |
| Регуляторы | уровень громкости, переключение режимов входа (Mic/Line), переключение режимов работы (SUB, SPEECH, MUSIC, MON) |
| Индикаторы | режимы SUB, SPEECH, MUSIC, MON, напряжение питания POWER, наличие сигнала SIGNAL |
| Напряжение питания | 230 В, 50 Гц |
| Материал корпуса | фанера 12 мм |
| Защитное покрытие корпуса | текстурная краска |
| Цвет корпуса | черный |
| Материал защитной решетки | металл |
| Количество монтажных точек | 4 |
| Масса | 6,5 кг |
| Габаритные размеры | 335 х 170 х 275 мм |
Способы монтажа
В зависимости от задачи AFLA-4401 может устанавливаться на микрофонную стойку в двух положениях, а также на пол или подвешиваться на тросах.
Схема применения
Сценический монитор принимает сигналы как линейного, так и микрофонного уровня. Поэтому в зависимости от ситуации к нему можно подключить или микрофон напрямую, или микшер. Сквозной выход позволяет добавить при надобности еще один монитор.
Приобрести компактный сценический монитор AFFA AFLA-4401 и получить исчерпывающую информацию по применению и обслуживанию акустических систем вы можете в компании АРСТЕЛ. Оставьте заявку, и наши специалисты сформируют оптимальную схему озвучивания для вашего бизнеса.
