Четырехканальный цифровой усилитель мощности звуковой частоты со встроенным DSP и поддержкой Dante — это мощный инструмент для профессионалов, которые ценят качество, гибкость и инновации. Он сочетает в себе передовые технологии, удобство управления и надежность, что делает его идеальным решением для любых задач.
В мире профессионального аудиооборудования постоянно происходят революционные изменения, и одним из ключевых трендов последних лет стало объединение мощности, гибкости и цифровых технологий в компактных устройствах. Компания AFFA идет в ногу со временем и выпускает высококачественную аппаратуру, использующую сетевые технологии для передачи аудиосигнала.
Официальный представитель AFFA в России — компания АРСТЕЛ — представляет четырехканальный цифровой высокомощный усилитель звуковой частоты со встроенным процессором цифровой обработки сигналов (DSP) и поддержкой протокола Dante и AES3. Это устройство не просто усиливает звук — оно открывает новые горизонты для инсталляций и живых выступлений.
Функциональные возможности и особенности
Четыре мощных канала, цифровой процессор и поддержка Dante позволяют заменить несколько разных устройств одним двухюнитовым усилителем AFDA-1600Q, экономя при этом место и упрощая монтаж.
Рассмотрим качественные особенности усилителя AFDA-1600Q и чем они достигаются.
-
Высокая производительность
- Мощность и точность звукопередачи. Усилитель AFDA-1600Q обеспечивает номинальную выходную мощность до 1600 Вт на канал при нагрузке 4 Ом и 3200 Вт в мостовом режиме при нагрузке 8 Ом, что гарантирует чистый и детализированный звук даже на высоком уровне громкости.
- Усиление класса D. Благодаря технологии усилитель демонстрирует высочайший КПД, стремящийся к 100 %, и высокие параметры соотношения сигнал–шум (103 дБ), минимизируя тепловыделение и энергопотребление и снижая эксплуатационные расходы.
-
Гибкость и контроль
- Встроенный процессор цифровой обработки сигналов (DSP). Это настоящая находка для аудиоинженеров. DSP позволяет точно настраивать звучание под конкретные условия: от коррекции АЧХ и задержек сигнала до сложной многополосной обработки. С помощью интуитивного программного обеспечения вы можете удаленно управлять усилителем, создавать и сохранять пресеты, управлять лимитерами, компрессорами и кроссоверами, а также интегрировать усилитель в сложные аудиосистемы.
- FIR-фильтры. Изюминкой звукового процессора и показателем высочайшего уровня аппаратуры является функция FIR-фильтров для каждого канала. Большое разнообразие видов и настроек цифровых фильтров позволяет производить высокоточную, ювелирную цифровую фильтрацию сигнала.
- Свободная матрица каналов. Дает гибкое конфигурирование каналов. В некоторых случаях можно вовсе обойтись без микшера.
- Поддержка протоколов внешнего управления. Интерфейсы RS232, RS485 позволяют внедрить усилитель в общую структуру сложных мультимедиасистем с интегрированным управлением.
-
Надежность
- Качественный монтаж и продуманная схемотехника. Вкупе с принудительным охлаждением дают повышенный уровень надежности системы усиления.
- Защищенность. Защита от перегрева, короткого замыкания, перегрузки по току и мощности, от повышенного и пониженного напряжения, постоянного напряжения на выходе, электромагнитных помех (EMI) – эти виды защиты делают усилители AFDA-1600Q надежными и безопасными для использования в различных аудиосистемах.
- Мониторинг. В режиме реального времени – удаленно через ПО или на ЖК-дисплее лицевой панели – возможен мониторинг параметров температуры, мощности, тока, напряжения и импеданса.
- Резервный вход Dante Secondary. Обеспечивает дублирование цифрового потока Dante и бесшовный переход на резервную линию при обрыве основной.
-
Компактность и универсальность
- Четырехканальная архитектура усилителя. Позволяет одновременно управлять несколькими зонами или акустическими системами, что делает его идеальным решением для сложных аудиосистем.
- Поддержка разнообразных источников аудиосигналов. Источниками аудиосигналов могут быть линейные аналоговые сигналы, цифровые потоки DANTE, принимаемые из сети Ethernet, и цифровые сигналы формата AES3, подаваемые на соответствующие входы усилителя.
- Поддержка 70- и 100-вольтовых трансляционных сетей. Возможность подключения высокоомных трансляционных громкоговорителей.
Применение
Концертные залы и клубы
Мощность и гибкость усилителя позволяют создавать идеальное звуковое пространство для любых мероприятий. Усилитель удобен для использования с линейными массивами.
Кинотеатры и мультимедийные залы
Четырехканальная архитектура идеально подходит для многозонных систем. Функции кроссовера удобны для биампинга, распространенного в кинотеатральной звуковоспроизводящей аппаратуре.
Корпоративные решения
Усилитель легко интегрируется в системы видеоконференц-связи и оповещения.
Стадионы
Наличие протокола Dante, высокая мощность и большое количество каналов позволяют сделать оптимальную современную инсталляцию в рамках больших открытых пространств стадиона.

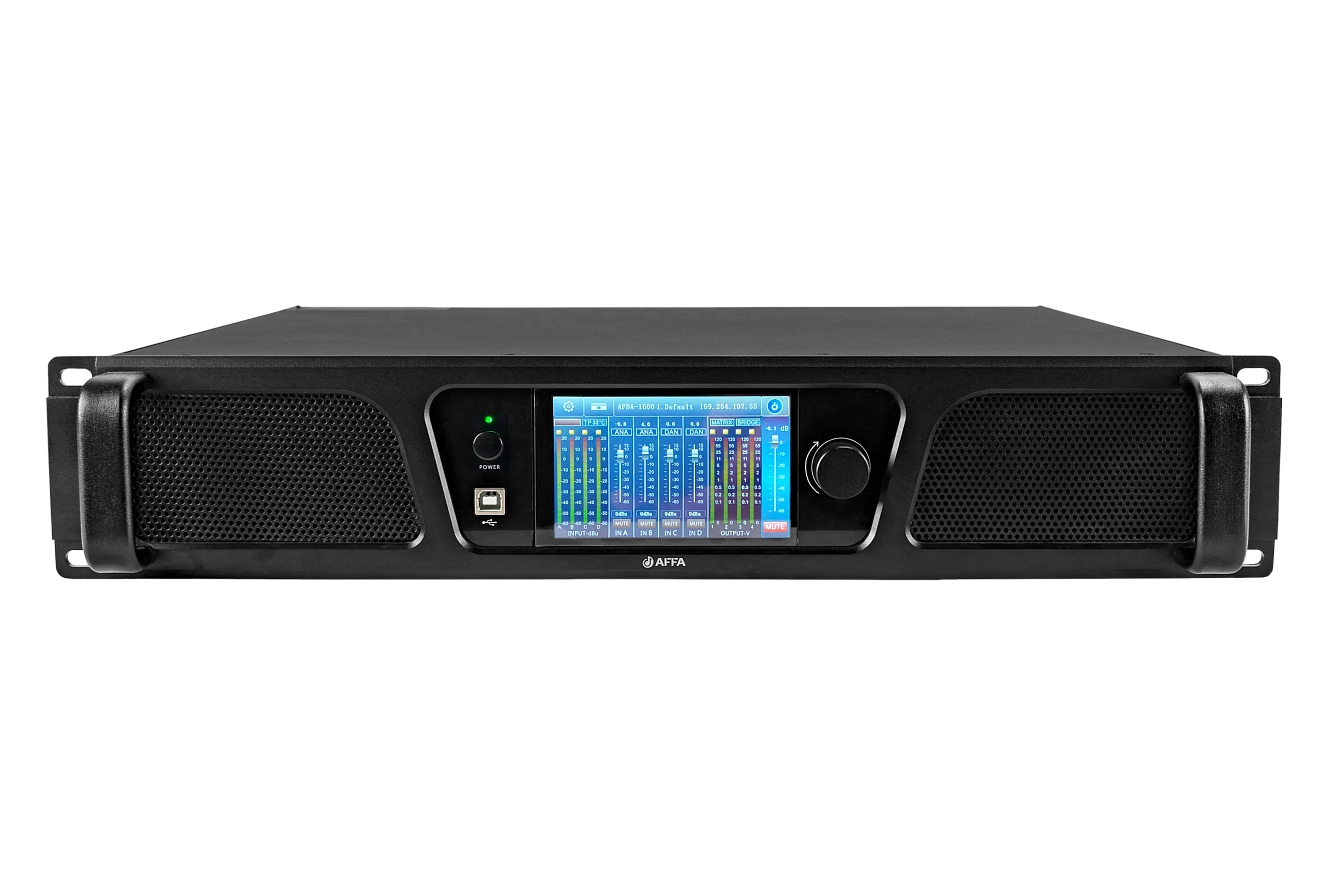

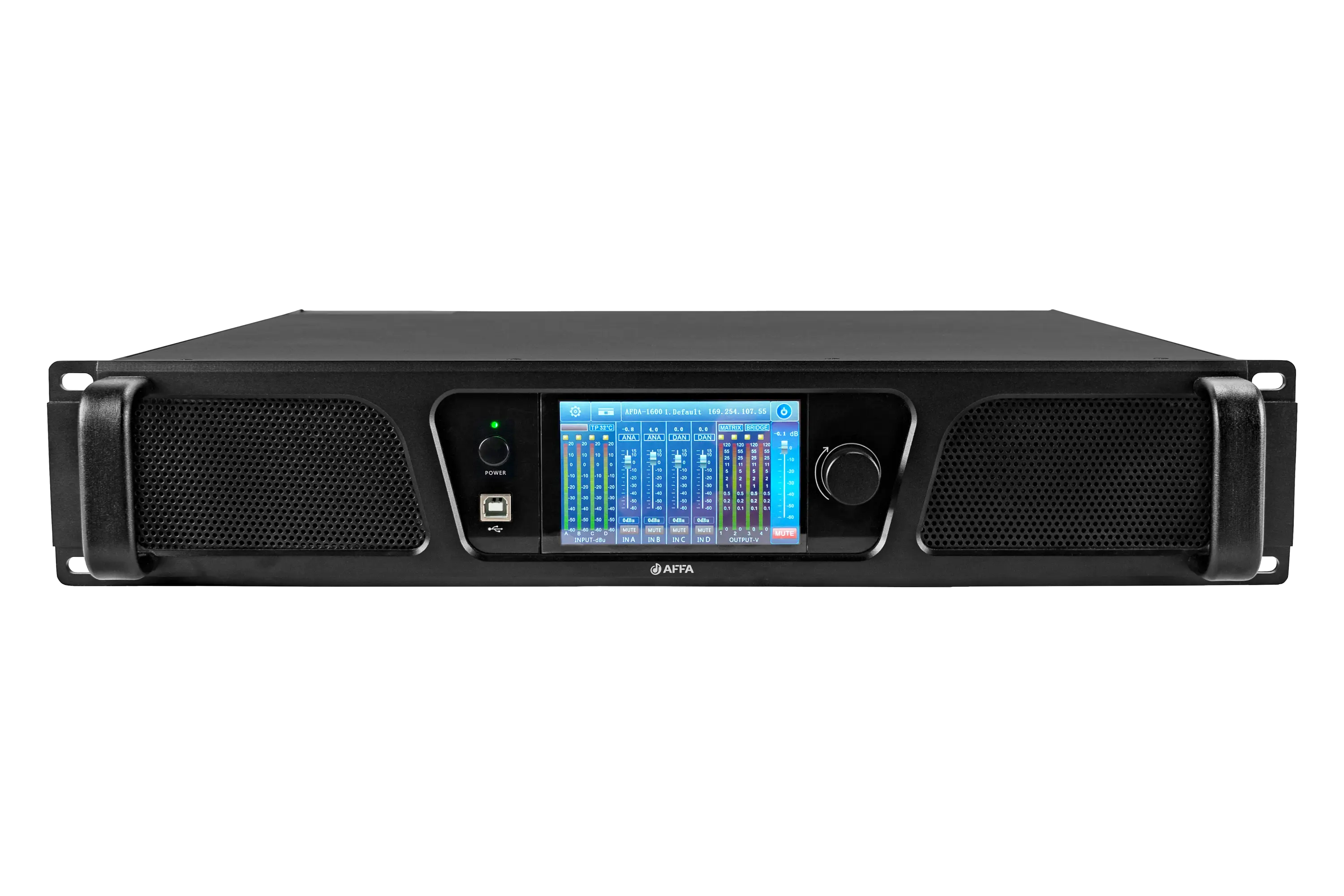

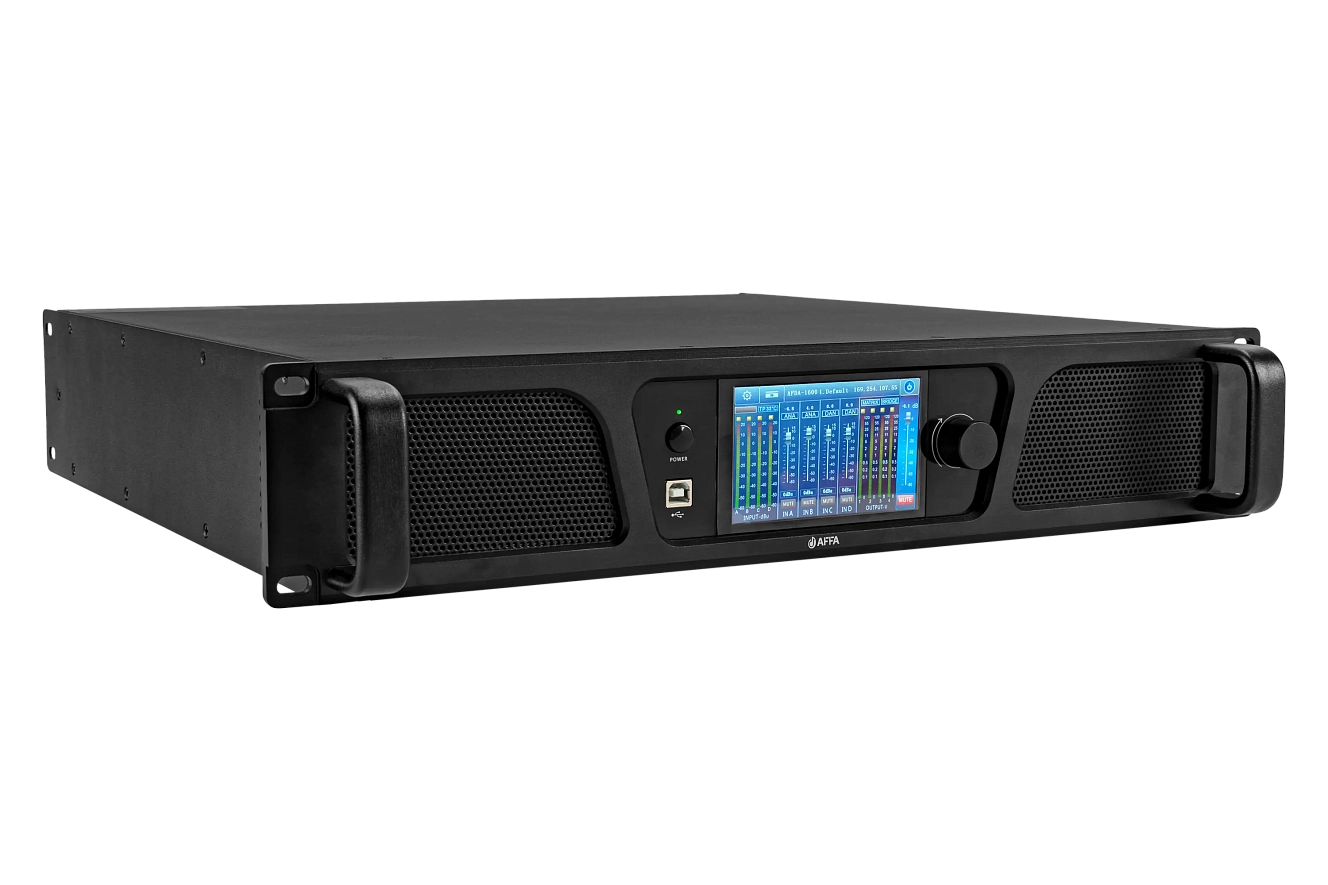

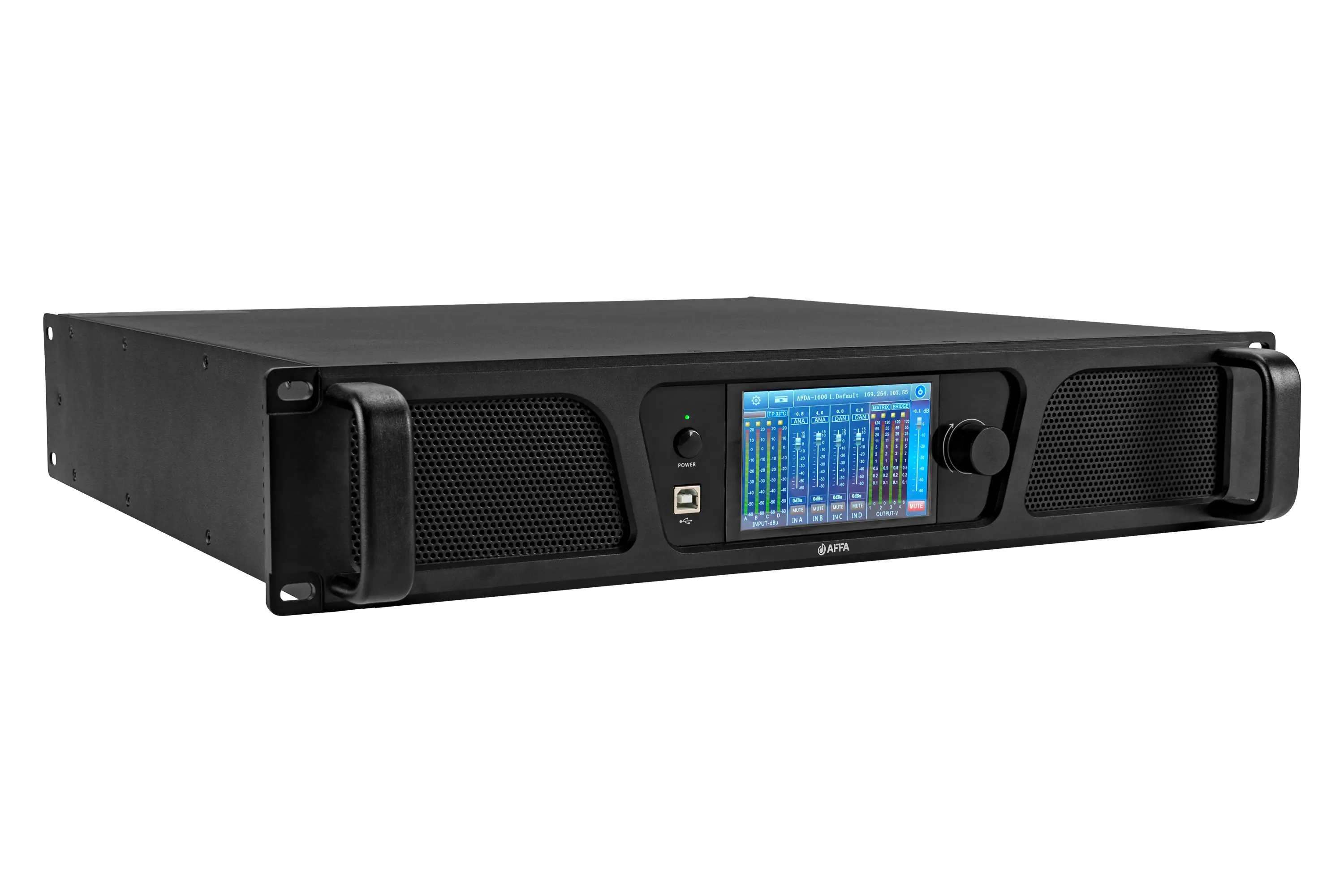

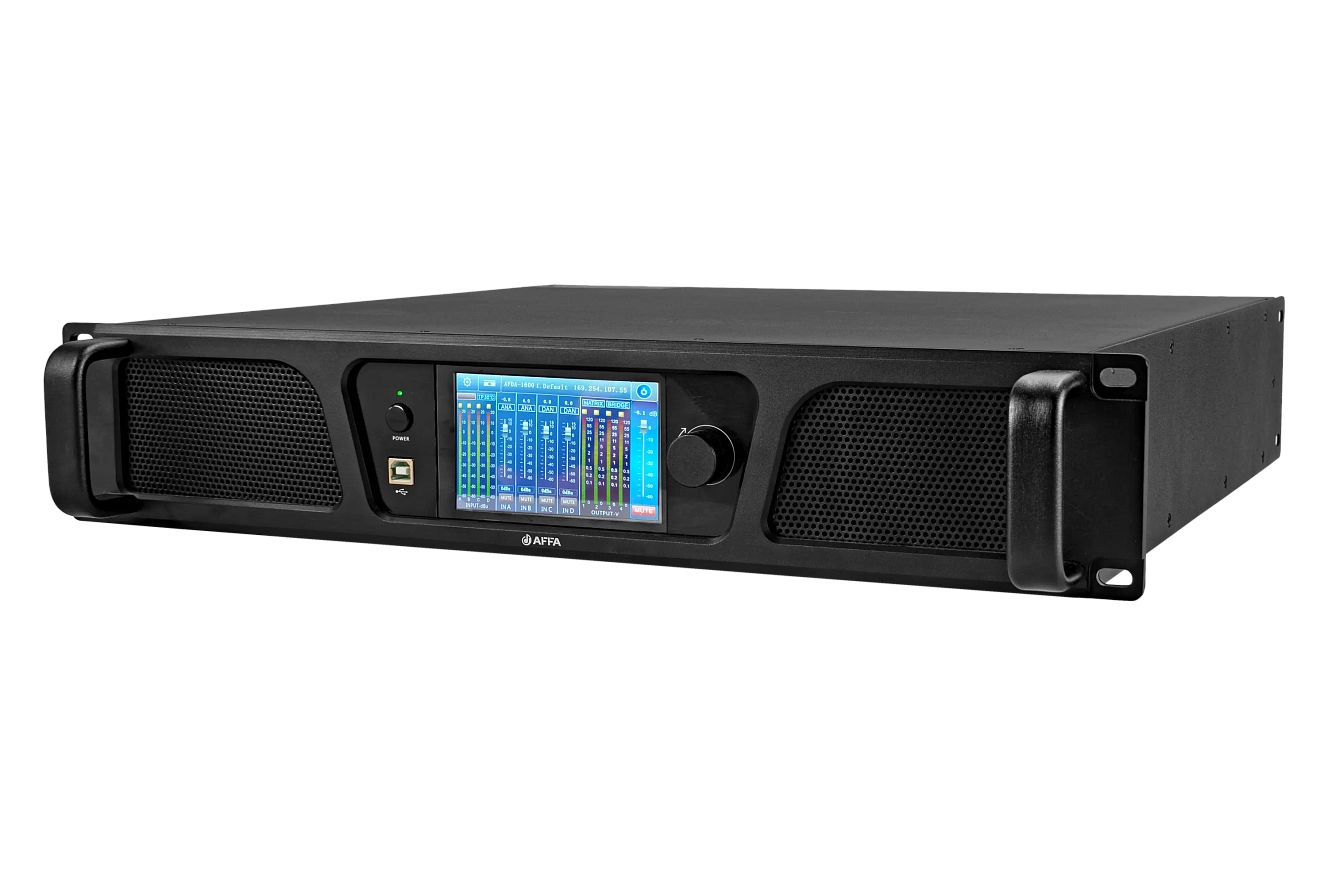

Конструкция
Служит для перевода в режим ожидания и выхода из него
В зависимости от цвета показывает, в каком режиме находится усилитель
Служит для подключения ПК с установленным программным обеспечением через провод USB для управления всеми функциями усилителя
Решетчатые отверстия для вентиляции предназначены для прохождения охлаждающего воздуха
Позволяет изменять громкость выбранного канала с помощью поворотов энкодера влево-вправо, а также включать режим MUTE при нажатии
Отображает текущее состояние и уровень громкости каналов, используется для навигации по внутреннему меню для настройки оборудования
Служит для включения и выключения усилителя

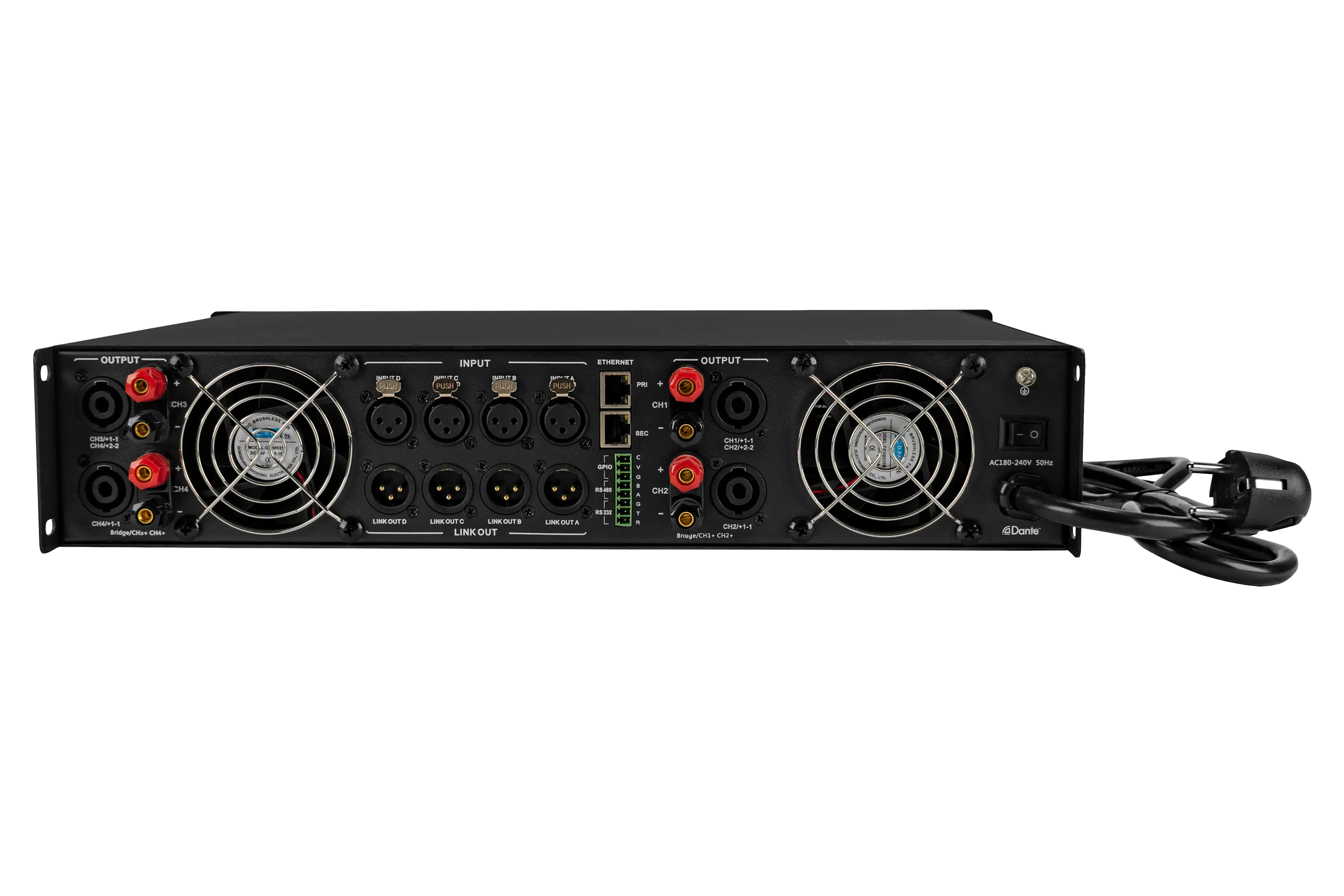

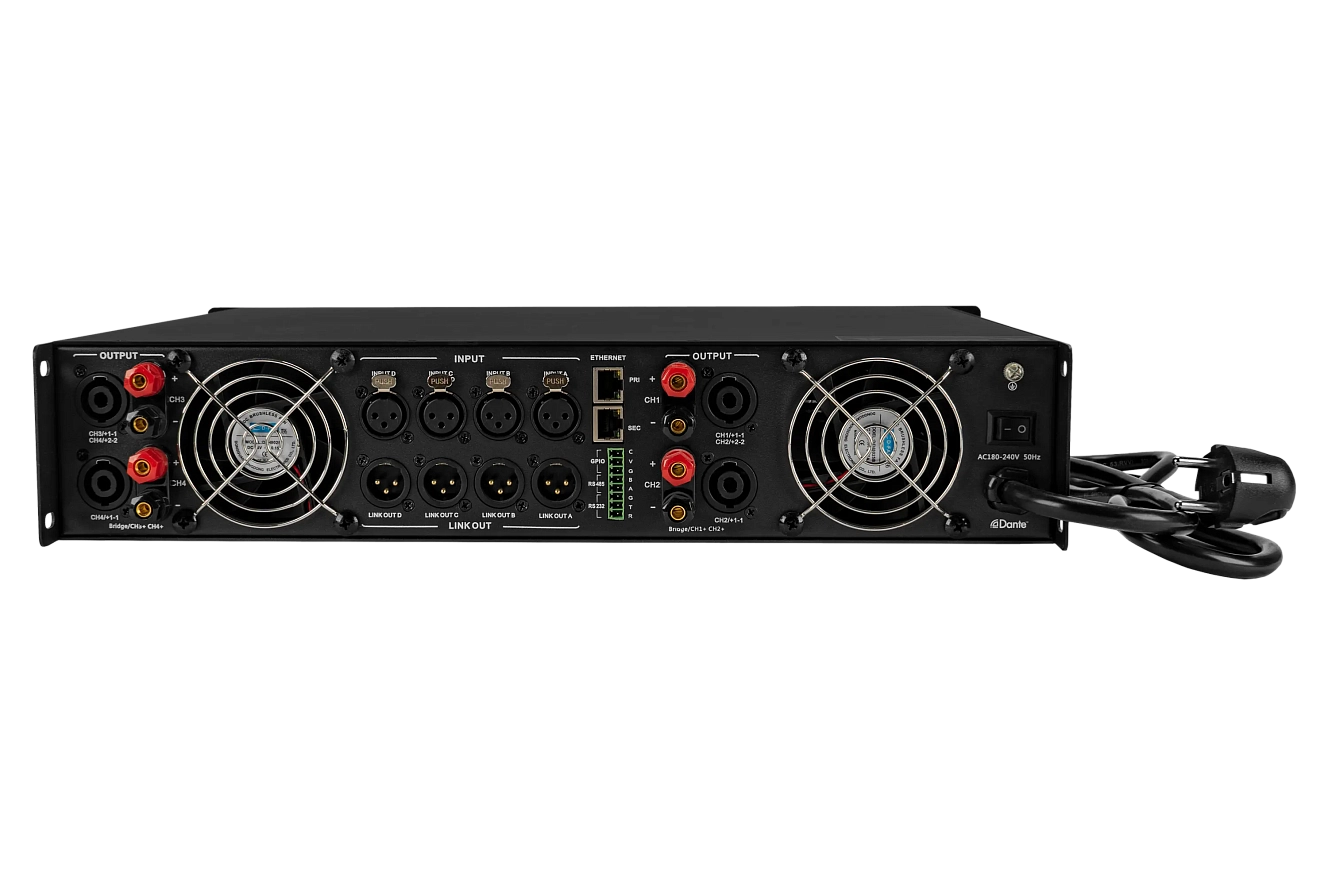

Служит для подключения к сети 220 В
Входные разъемы XLR (female) служат как для подключения линейных аналоговых каналов (входы A, B, C, D), так и для подключения цифровых каналов формата AES3 (входы A и C).
Выходные разъемы XLR (male) дают возможность передачи линейного сигнала с одноименного входа на другие устройства обработки или усиления звука.
Вход виде разъема RJ-45 используется для приема цифровых аудиопотоков Dante. Также позволяет выполнить настройку параметров и управлять работой усилителя удаленно через ПО по протоколу TCP.
Четырехконтактные разъемы Speakon и двухконтактные винтовые клеммы используются для подключения профессиональных акустических систем
Служат для выброса нагретого воздуха из корпуса усилителя
Служат для поддержки команд внешнего управления
Схемотехника усилителя
Блоки усилителя
Конструктивно усилитель состоит из блоков:
Входной фильтр обеспечивает эффективное подавление электромагнитных помех, варисторы, керамический предохранитель, термистор и реле на входе ограничивают высокие входные ток и напряжение и обеспечивают «мягкий старт».
Активный корректор мощности (active PFC) обеспечивает высокий КПД и стабильность питания, снижает гармонические искажения. Две пары включенных параллельно электролитических конденсаторов выходного фильтра (каждый по 3900 мкФ) позволяют сгладить пульсации питающих усилители мощности напряжений.
Схемотехнически все каскады усиления выполнены по классической для усилителей класса D схеме — ШИМ-преобразователь с коммутацией выходных полевых транзисторов между «+» и «-» питаниями усилителя.
Принцип работы
Усилители класса D, также известные как импульсные усилители, значительно отличаются от традиционных аналоговых усилителей (классов A, B, AB) своей архитектурой и принципом работы. Они используют широтно-импульсную модуляцию (ШИМ, PWM) для преобразования входного аналогового или цифрового сигнала в последовательность импульсов, которые затем усиливаются и фильтруются для восстановления звукового сигнала.
Аналоговый или цифровой звуковой сигнал поступает на соответствующие входы усилителя. Входной аналоговый сигнал (звук с линейного входа) поступает на аналого-цифровой преобразователь — АЦП (ADC). АЦП преобразует аналоговый сигнал в цифровой поток данных в формате PCM — импульсно-кодовая модуляция с частотой дискретизации и разрядностью 48 кГц/24 бит.
Цифровой сигнал поступает на DSP, где выполняется его обработка. После обработки в DSP цифровой сигнал подается на модулятор ШИМ (PWM). В ШИМ принимается PCM-сигнал, генерируется несущая частота, выполняется сравнение PCM и несущей частоты, формируются импульсы ШИМ. Частота ШИМ обычно составляет от 100 кГц до 1 МГц, что значительно выше диапазона звуковых частот (20...20 000 Гц). Цифровая ШИМ обеспечивает минимальные искажения и высокую линейность.
Импульсный сигнал с модулятора подается на мощные ключевые транзисторы, которые работают в режиме переключения (ON/OFF). Транзисторы либо полностью открыты (минимальные потери), либо полностью закрыты (почти нулевой ток), что минимизирует тепловыделение и повышает КПД усилителя (до 90-95 %).
После усиления импульсный сигнал содержит высокочастотные компоненты (несущую частоту и ее гармоники). Для восстановления исходного звукового сигнала используется LC-фильтр (катушка индуктивности и конденсатор), который подавляет высокочастотные составляющие и оставляет только низкочастотный аудиосигнал. После фильтрации сигнал поступает на акустическую систему.
Программное обеспечение
Управление цифровой обработкой аудиосигнала и настройка усилителя осуществляются через специализированную утилиту MConsole.
Встроенный в усилитель процессор DSP обеспечивает выполнение всевозможных функций по цифровой обработки аудиосигнала:
- генератор тестовых сигналов
- шумоподавитель
- свободная матрица сигналов и мостовой режим
- 31-полосный параметрический эквалайзер на входе и 10-полосный параметрический эквалайзер на выходе, фильтры верхних и нижних частот
- FIR-фильтр
- компрессор
- лимитер по напряжению и мощности
- линия задержки на входах и выходах
- инвертирование фазы сигнала
- переключение на трансляционные громкоговорители
- изменение импеданса
- сохранение шаблонов и групповое управление несколькими усилителями
Управлять сетевой маршрутизацией можно через программное обеспечение Dante Controller от компании Audinate. Программу можно бесплатно скачать с официального сайта компании. Она имеет вид матрицы каналов, в которой надо соединять выходы одного Dante-устройства со входами другого.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Количество каналов | 4 |
| Мощность | 4*1000 Вт при 8 Ом 4*1600 Вт при 4 Ом |
| Мощность в мостовом режиме | 2*3200 Вт при 8 Ом |
| Минимальное выходное сопротивление | 4 Ом |
| Входной интерфейс | Балансный вход 4*XLR-F |
| Выходной интерфейс | 4*Speakon 4-полюсный 4*вилочные клеммы 4*XLR балансный (link out) |
| Максимальный входной уровень | 20 dBu/7,75 В |
| Чувствительность | 12/6/0 dBu (3,09/1,55/0,775 В) |
| Соотношение сигнал/шум (SNR) | 103 dB при 12 dBu, 1 кГц |
| Частотный диапазон | 20 Гц~20 кГц (±0,5 дБ) при 1 Вт, 8 Ом |
| Коэффициент нелинейных искажений с учетом шума (THD+N) | <0,08% при 1 Вт, до полной мощности |
| Частота выборки | 48 к/24 бит |
| Разрядность процессора DSP | 32 бит |
| Постоянное напряжение и сопротивление | 100 В и 70 В, 8 Ом и 4 Ом |
| DANTE (опционально) | 4-канальный DANTE |
| Дисплей | 4,3-дюймовый емкостный сенсорный экран IPS |
| Защита | от перегрева, постоянного тока, высокочастотных сигналов, короткого замыкания, обратной ЭДС, повышенного / пониженного напряжения; ограничение пускового тока; задержка включения |
| Питание | Входное напряжение 180~264 В переменного тока 50 Гц |
| Количество установочных мест (в юнитах) | 2 |
| Размер (ширина*глубина*высота) | 485мм*460мм*90мм |
| Вес нетто | 12,35 кг |
Схема применения
Данная схема подключения обеспечивает оптимальное использование каналов усилителя. Источники сигналов можно варьировать, цифровые каналы подключаются только парами, аналоговые можно подключать по одному. Например, к первому и второму каналам подключаются две аналоговые линии от радиомикрофоной системы, а на каналы 3–4 — сигнал Dante от AFDC-144.
В качестве устройства, передающего цифровой аудиопоток Dante, может выступать оборудование, поддерживающее технологию Dante: DAC-288, DAC-122, AFDC-144, AFDC-122, а также любое другое Dante-совместимое устройство от сторонних производителей.
В качестве устройства, передающего цифровой аудиопоток AES3, может выступать оборудование, поддерживающее передачу данных по этому интерфейсу: AFDM-024, AFFD-042, а также устройства от сторонних производителей.
Четырехканальный цифровой усилитель мощности звуковой частоты со встроенным DSP и поддержкой Dante — мощный инструмент для профессионалов, которые ценят качество, гибкость и инновации. В нем сочетаются передовые технологии, удобство управления и надежность, делая его идеальным выбором при решении любых задач.
Если вы ищете решение, которое выведет вашу аудиосистему на новый уровень, усилитель AFFA AFDA-1600Q— именно то, что вам нужно. Оцените преимущества современных технологий и создайте звук, который впечатляет!
Заказать цифровой усилитель AFDA-1600Q и другое звуковое оборудование AFFA можно в компании АРСТЕЛ. В наличии современные системы звукоусиления и акустика под ключ.
