АРСТЕЛ представляет AFDA-500D — младшую модель в новой серии семейства цифровых усилителей с интерфейсом Dante. Двухканальный усилитель класса D со встроенным процессором цифровой обработки сигнала станет незаменимым помощником в современных инсталляциях разного масштаба.
Функциональные возможности и особенности
-
Поддержка протокола Dante
Поддержка протокола Dante превращает этот усилитель в ключевой элемент современной цифровой аудиосети. Dante позволяет передавать моно- или двухканальный аудиосигнал с минимальной задержкой по стандартным IP-сетям, что значительно упрощает интеграцию устройства в крупные системы.
-
Резервное копирование Dante-Analog
Функция резервного копирования Dante-Analog. При подключении сигнала к обоим интерфейсам (Dante и Analog) можно выбрать приоритет того или иного формата в качестве источника. В случае внезапного отключения источника усилитель автоматически переключится на альтернативный источник. В случае отключения источника Dante усилитель автоматически переключит аналоговый сигнал и наоборот.
-
Постоянное напряжение 100 В / 70 В
Поддержка постоянного напряжения 100 В / 70 В для подключения трансляционных громкоговорителей.
-
Встроенный цифровой звуковой процессор DSP
Встроенный цифровой звуковой процессор DSP позволяет произвести настройку каждого входного и выходного каналов в зависимости от замысла звукорежиссера. Включает в себя множество средств обработки: компрессоры, лимитеры, подавители шума, линии задержки, параметрические эквалайзеры и т.д.
-
FIR-фильтр на входах и выходах
FIR-фильтр на входах и на выходах обеспечивают большую гибкость в настройках. Например, один из входящих каналов можно обработать одним видом фильтра, а созданный микс двух каналов – другим.
-
Мониторинг состояния
Мониторинг температуры, мощности, напряжения, тока, сопротивления. Контролировать состояние усилителя можно либо с помощью цветного IPS-дисплея на лицевой стороне устройства, либо через ПО.
-
Удаленный контроль
Удаленный контроль. Разъемы RS232/RS485 поддерживают управление сторонней системой контроля.
Конструкция и основные принципы работы

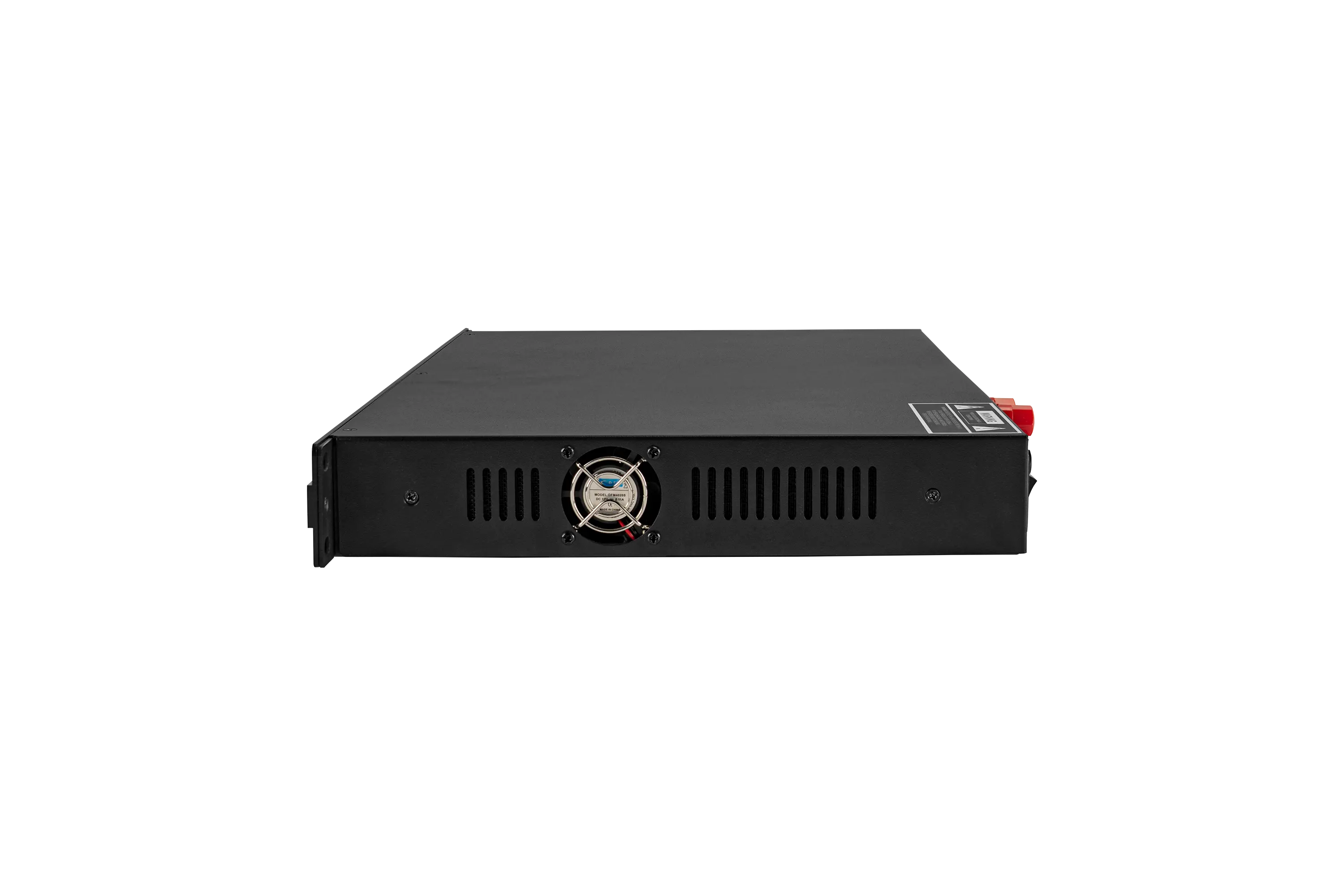

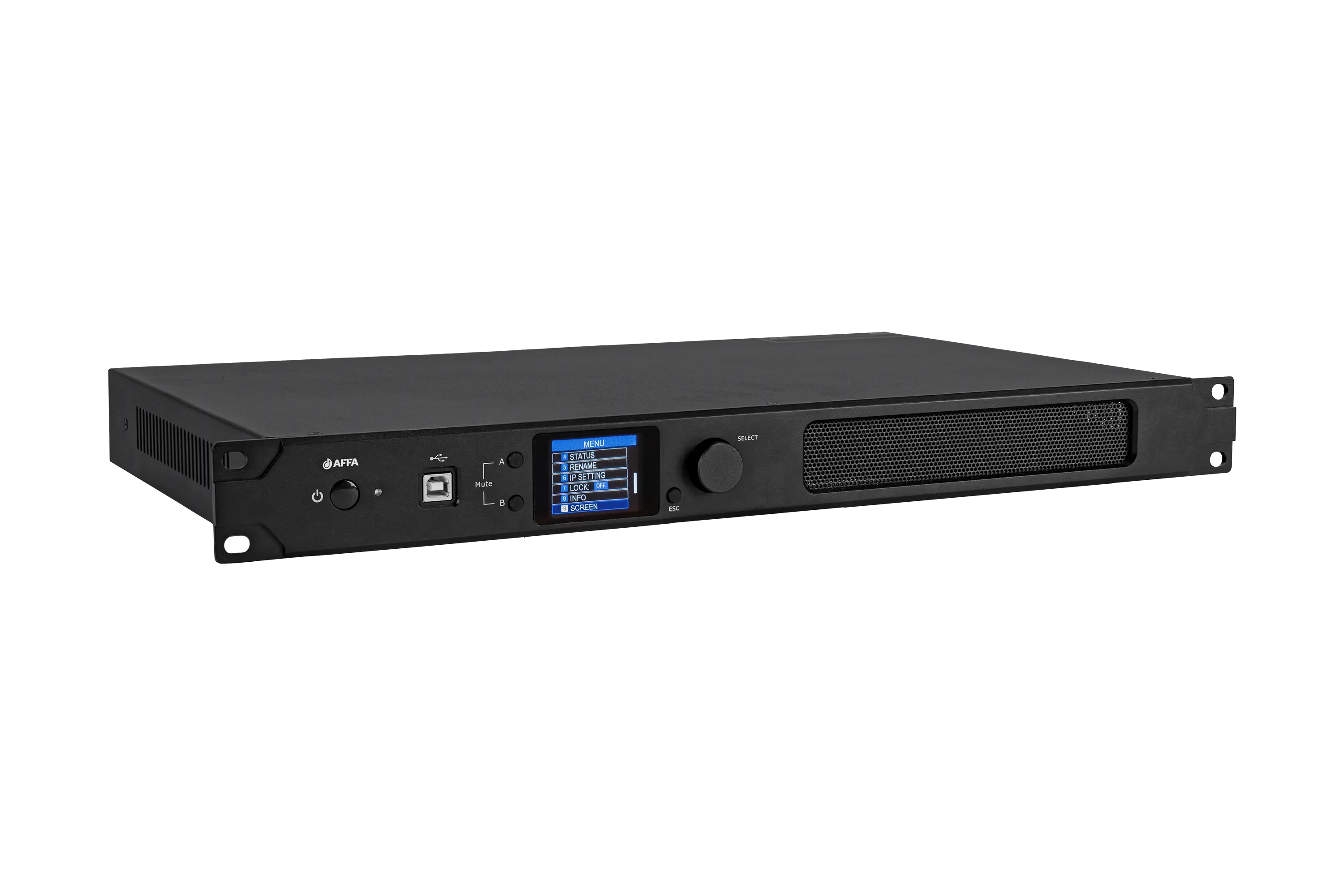

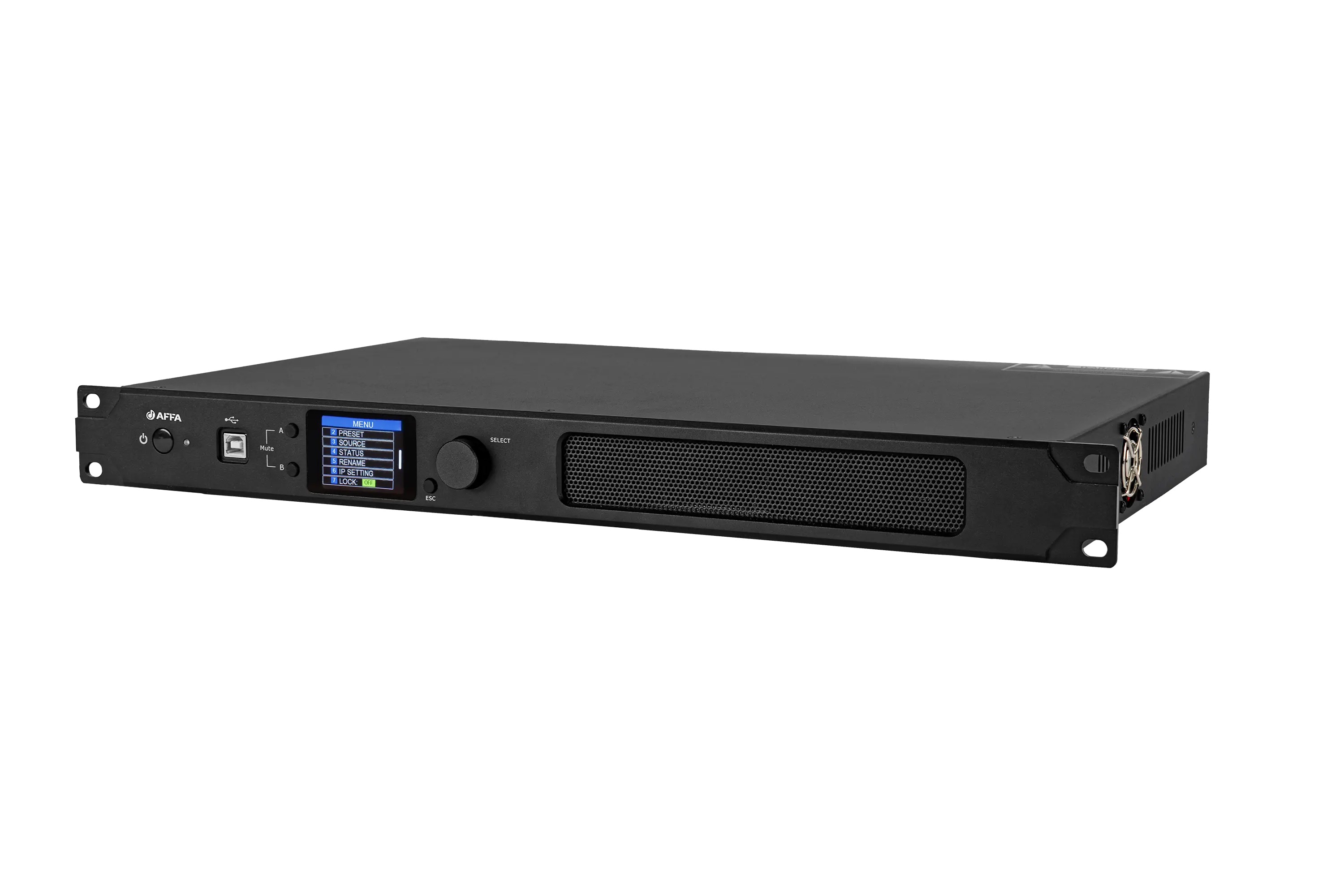

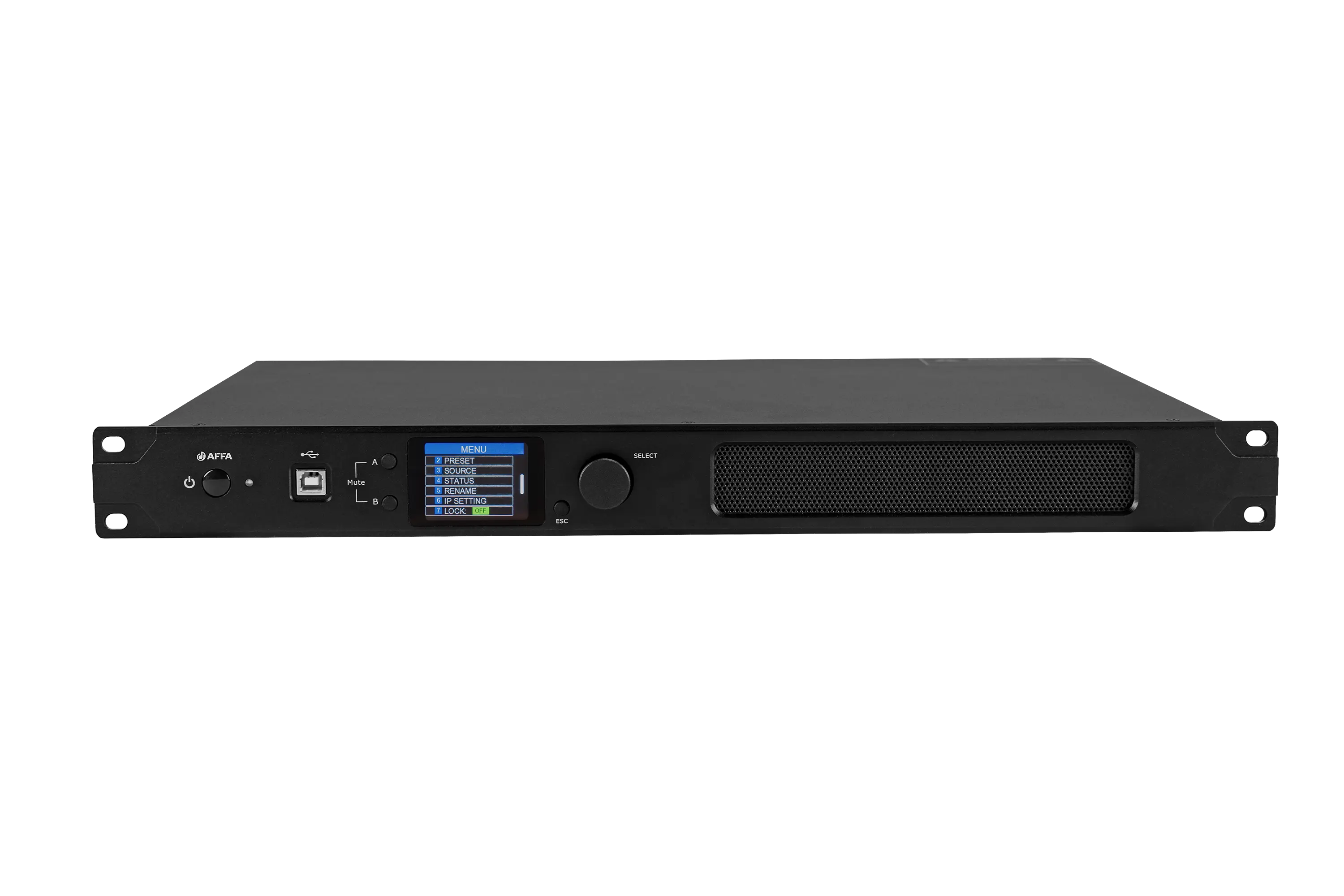

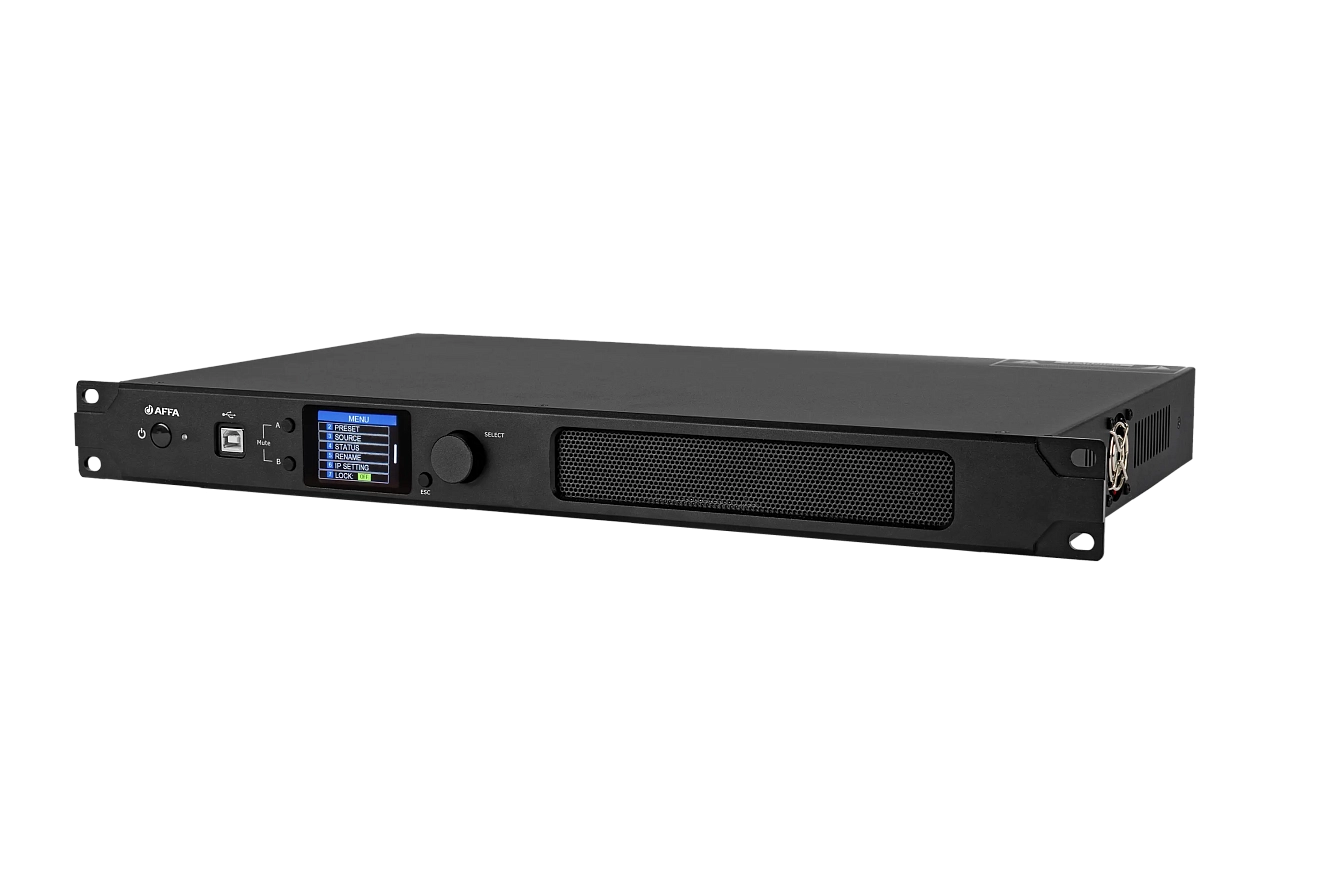

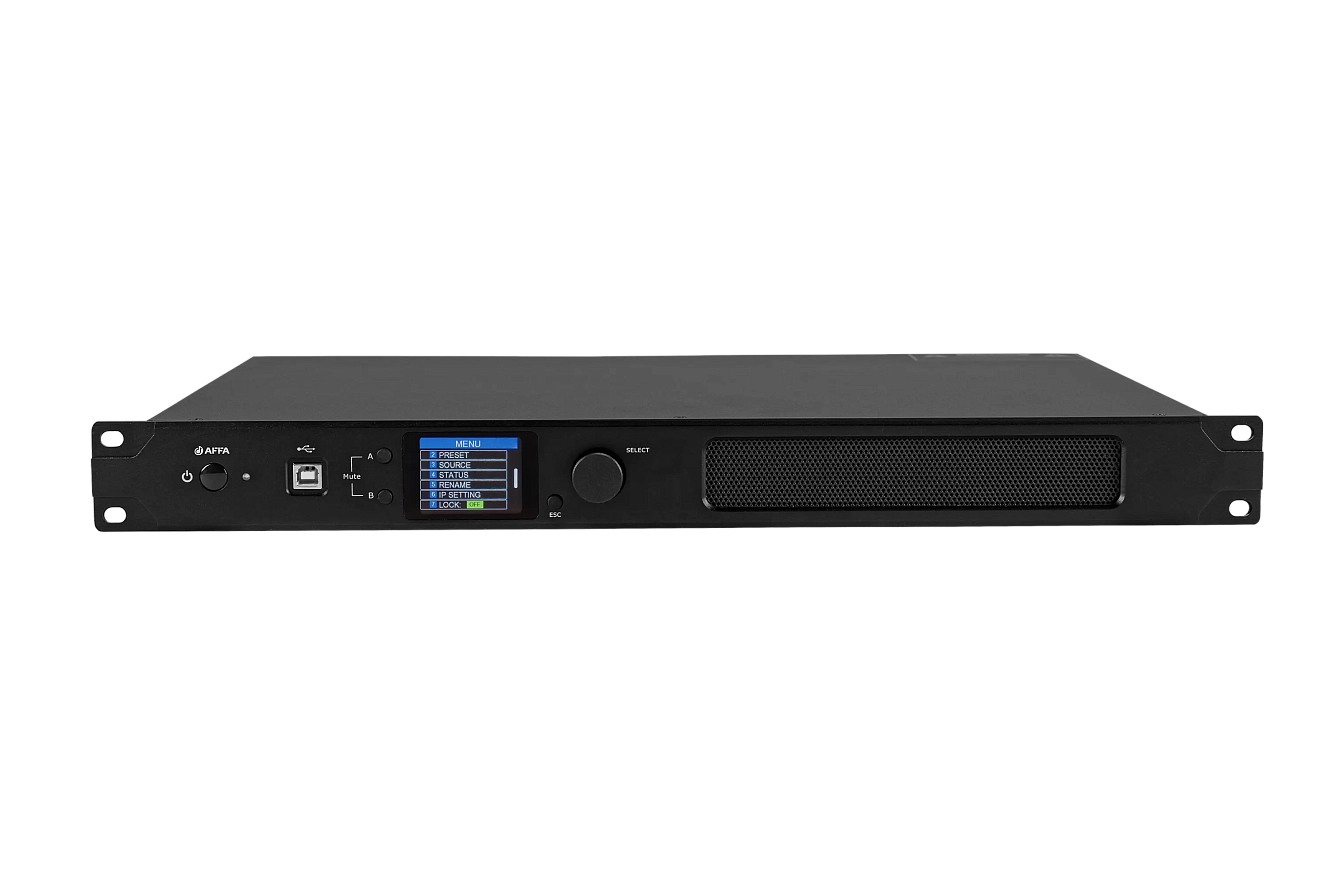

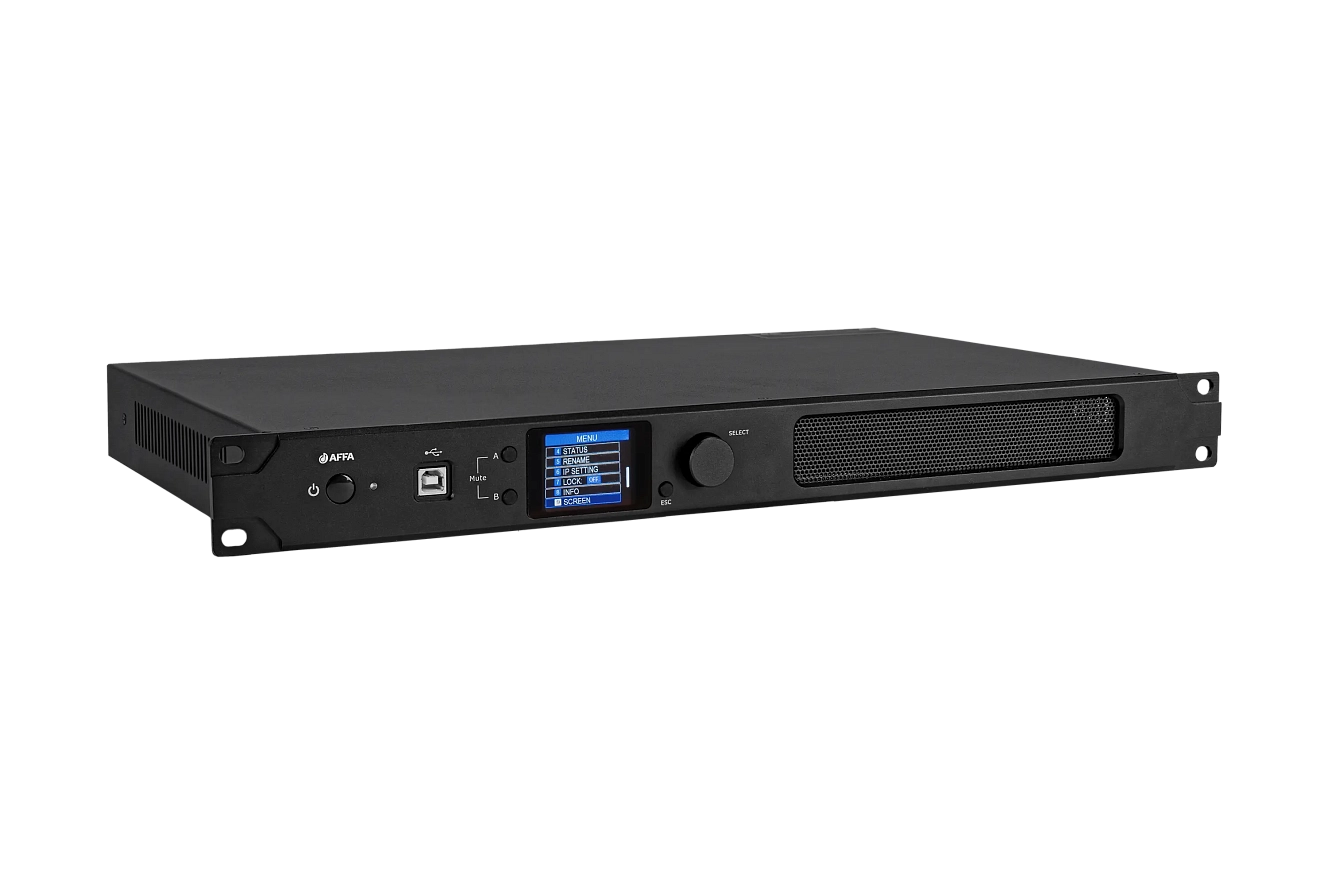

Усилитель выполнен в металлическом (стальном) корпусе высотой 1U. Конструкция корпуса процессора предусматривает его установку в стандартную 19-дюймовую стойку, посредством крепежных отверстий на лицевой панели, или на стол. Индикаторы состояния, органы управления и коммутации усилителя размещены на лицевой и задней панелях.
служит для перевода в режим ожидания и выхода из него
в зависимости от цвета показывает, в каком режиме находится усилитель
служит для подключения ПК с установленным программным обеспечением через провод USB для управления всеми функциями усилителя
позволяют выключать громкость выбранного канала
поворотно-нажимной многофункциональный энкодер позволяет перемещаться по меню на дисплее и регулировать громкость
позволяет выходить из подменю при настройках усилителя
отображает текущее состояние и уровень громкости каналов, используется для навигации по внутреннему меню для настройки оборудования

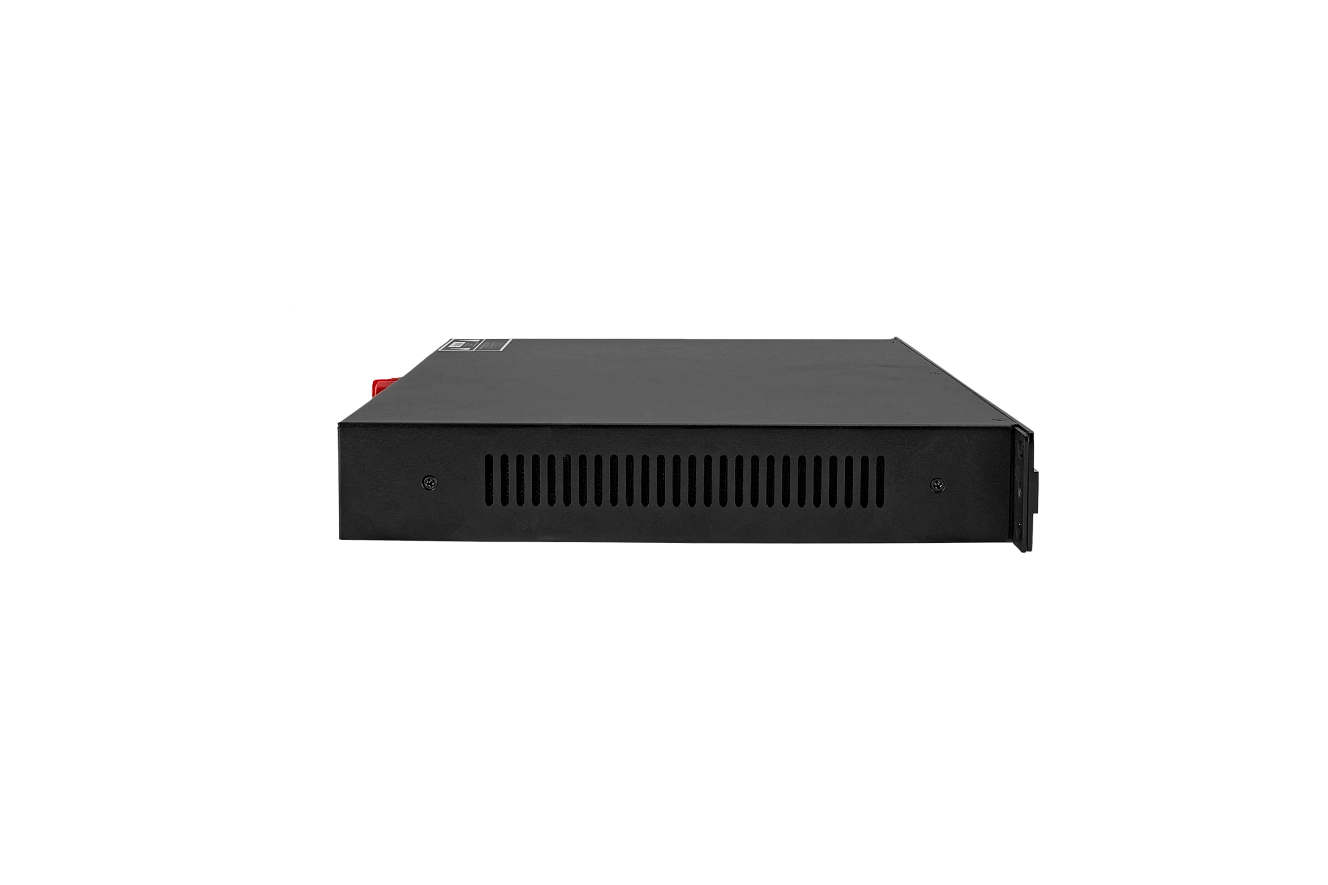

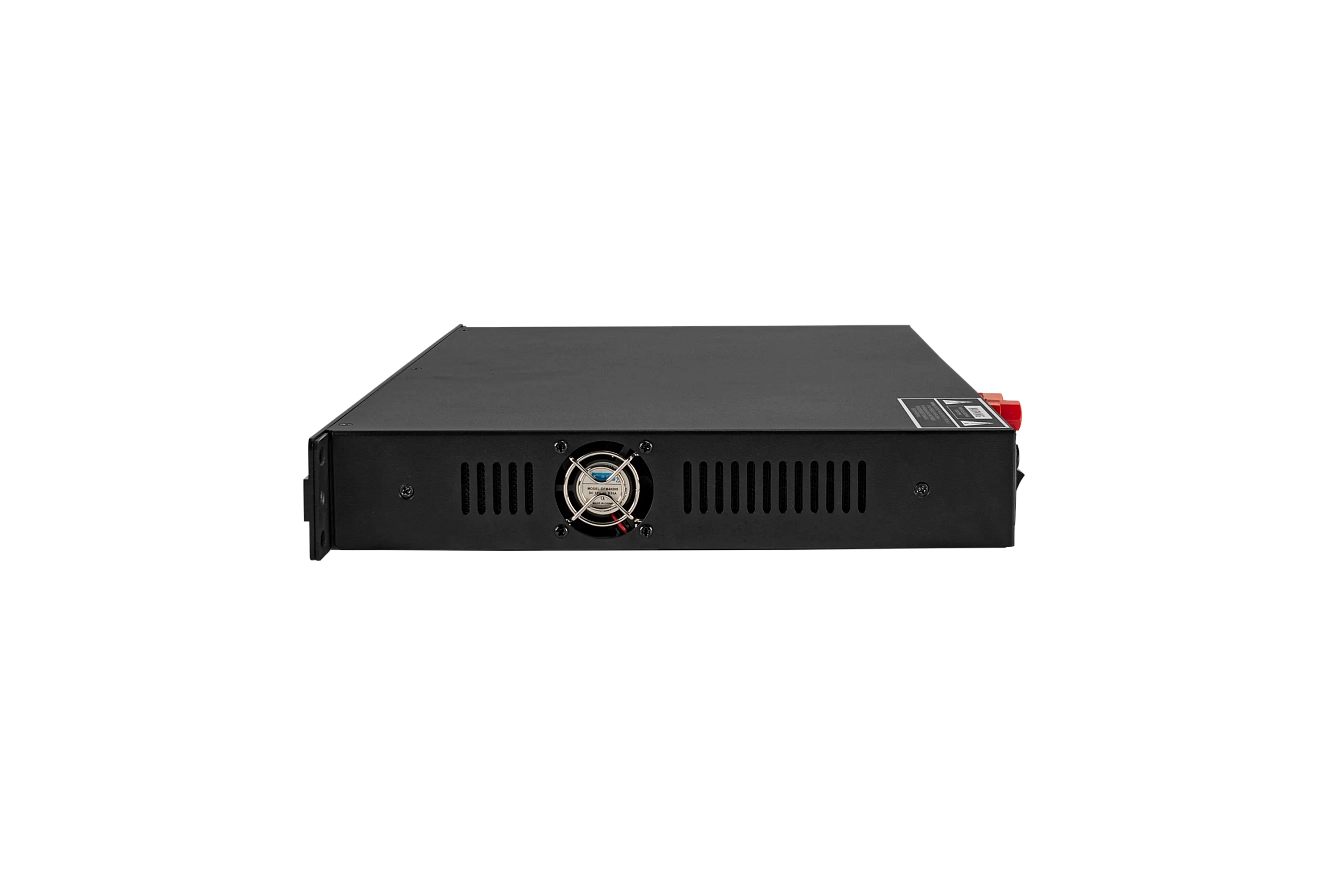

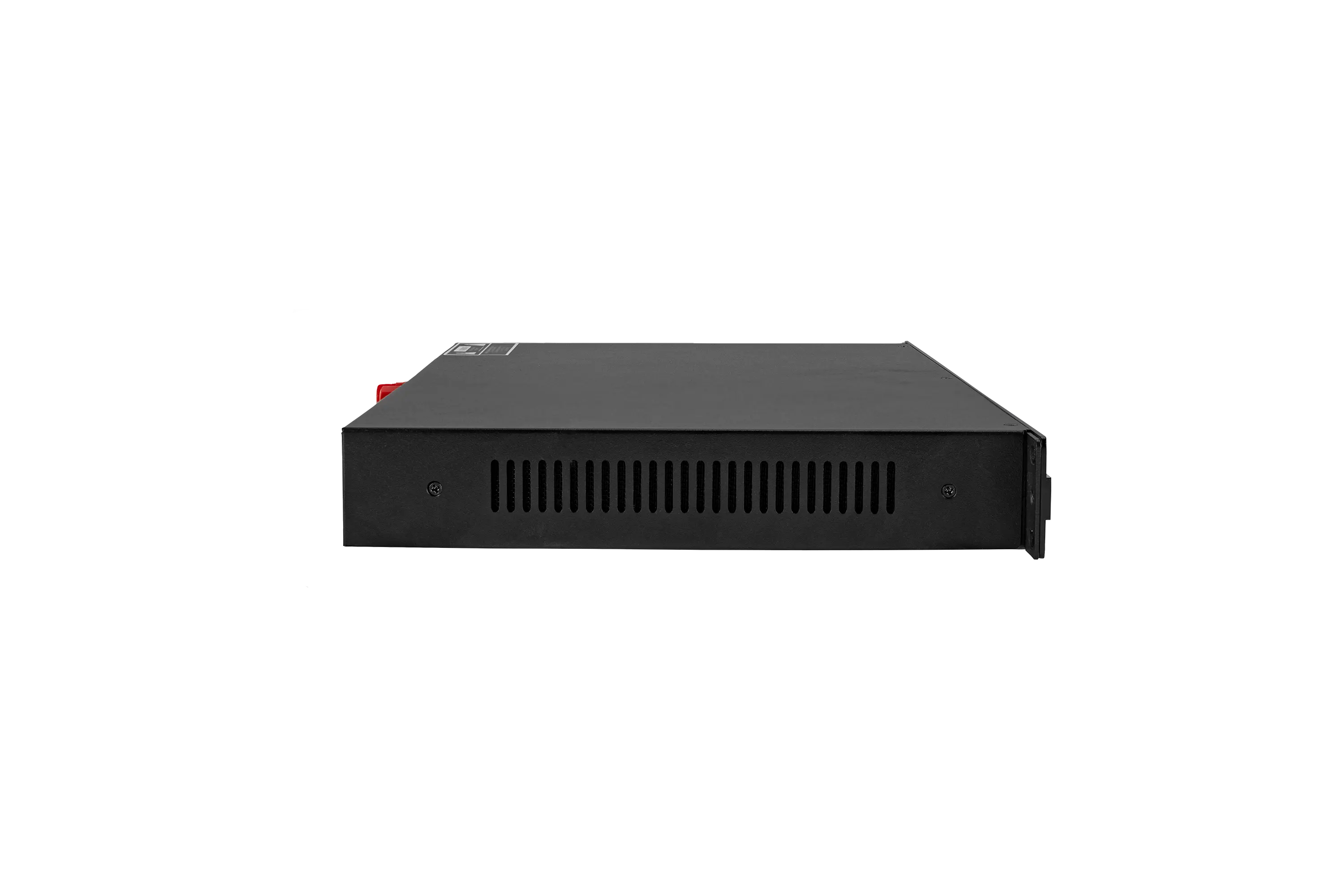

отверстия для вентиляции в виде решеток используются для прохождения охлаждающего воздуха

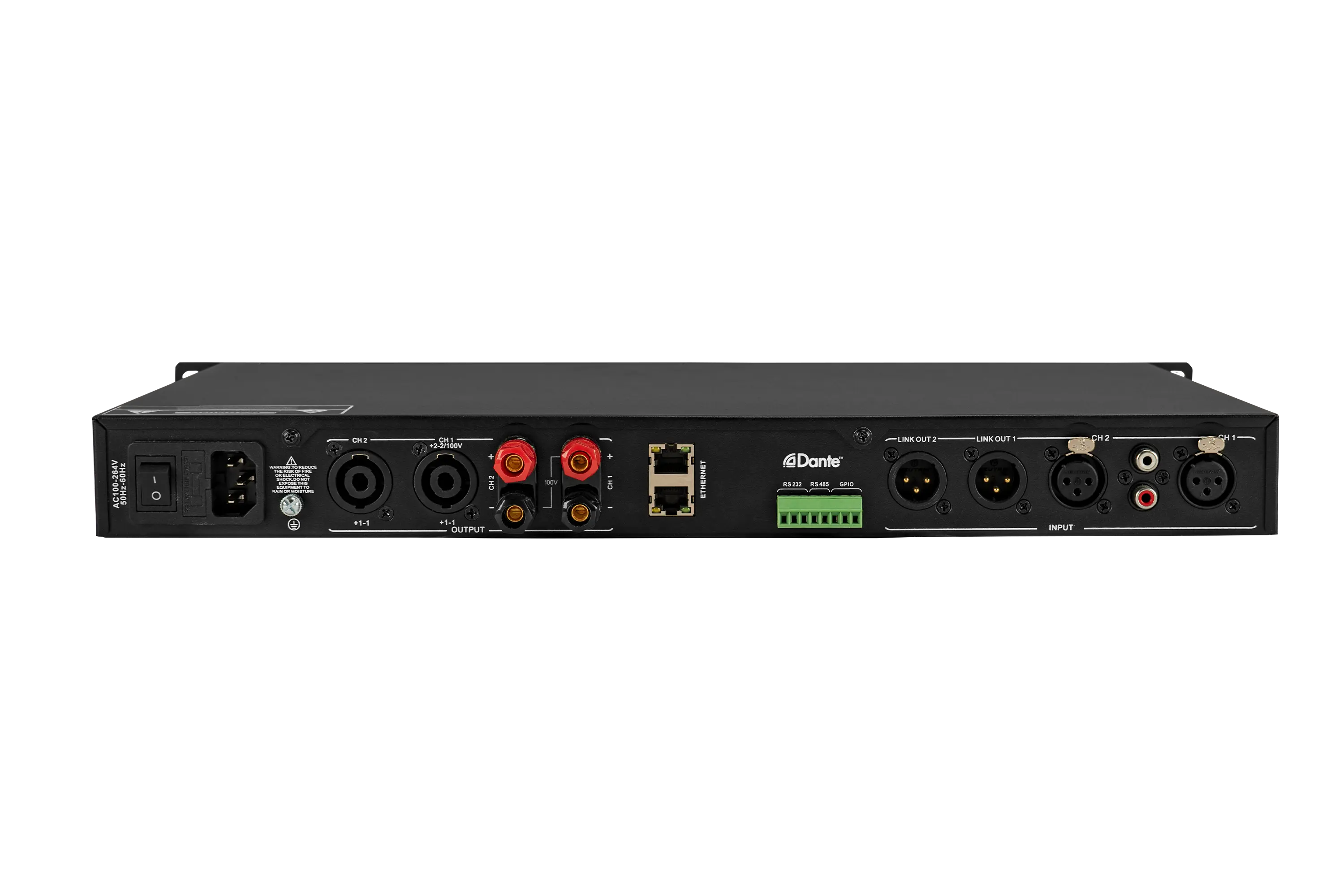

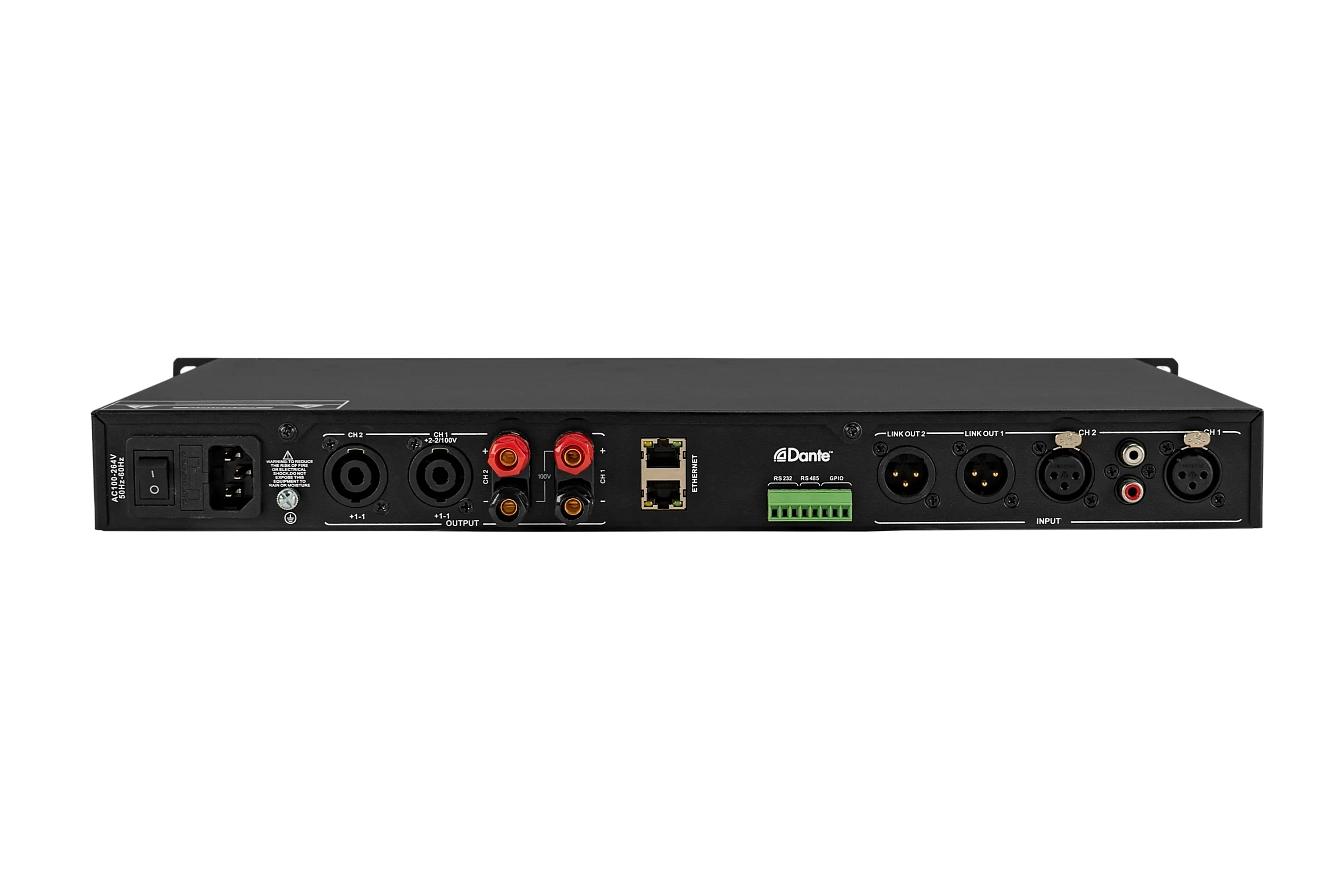

служит для включения и выключения усилителя
служит для подключения кабеля питания 220 В
разъем для подключения провода заземления к устройству
4-контактные разъемы Speakon и 2-контактные винтовые клеммы используются для подключения профессиональных и трансляционных акустических систем. Позволяют подключать громкоговорители в мостовом режиме
вход в виде разъема RJ-45 используется при подключении к локальной сети для приема цифровых аудиопотоков Dante. Также позволяет выполнить настройку параметров и управлять работой усилителя удаленно через ПО по протоколу TCP
служат для поддержки команд внешнего управления
выходные разъемы XLR (male) позволяют передавать линейный сигнал с одноименного входа на другие устройства обработки или усиления звука
входные разъемы XLR (female) служат для подключения симметричных линейных аналоговых каналов (входы 1 и 2)
входные разъемы RCA служат для подключения несимметричных линейных аналоговых каналов (входы 1 и 2)
Конструктивно усилитель состоит из следующих блоков:
1. Основная плата DSP процессора
На основной плате усилителя располагаются:
- аудиовходы 1-го и 2-го каналов
- разъемы и компоненты для организации связи по интерфейсам RS-422 и RS-485
- Два разъема RJ-45 для Ethernet, через которые усилитель соединяется с внешними устройствами и осуществляет обмен данными и прием аудиопотока с других Dante-устройств
- Главный контроллер усилителя, выполненный на базе 32-битного микроконтроллера AT32F437VMT7 производства компании Artery
- Внешний кварцевый резонатор с частотой 8,000 МГц для более четкой временной синхронизации всех процессов в устройстве
- 32-битный микроконтроллер mk64fn1m0vmd12 с ядром Cortex M4, отвечающий за работу с оборудованием, протоколом Dante
2. Плата блока питания и усилителя мощности
Блок питания — импульсный, состоит из двух последовательных каскадов:
- каскад активного корректора мощности (active PFC) с накопительным дросселем;
- непосредственно ШИМ-контроллер импульсного (SMPS) блока питания с импульсным трансформатором.
На входе 220 В — керамический предохранитель и сетевой LC-фильтр; далее — диодный мост с высоковольтным (450 В) конденсатором низкочастотного фильтра/накопителя.
Силовые элементы БП (мощные полевые высоковольтные транзисторы и диодные матрицы) установлены на плоский алюминиевый радиатор под печатной платой, который крепится к нижней крышке корпуса. Этот подход позволяет использовать корпус усилителя как дополнительный радиатор охлаждения силовых элементов.
Блок питания конструктивно выполнен на единой моноплате вместе с 2-канальным усилителем мощности.
Силовые элементы (полевые транзисторы) усилителя класса D расположены на плоском алюминиевом радиаторе; выходные фильтры — на лицевой стороне платы. Плата соединяется с фронтальной панелью усилителя через плоский шлейф. Поэтому 2-стороннему шлейфу передаются сигналы с органов управления передней панели, в обратном направлении передаются данные о текущем состоянии блока питания и усилителя.
3. Плата коммутации
4. Плата передней панели
5. Плата подключения выходных разъемов Speakon и винтовых разъемов
6. Два вентилятора охлаждения
Программное обеспечение
Встроенный в усилитель процессор DSP обеспечивает выполнение всевозможных функций по цифровой обработке аудиосигнала:
- генератор тестовых сигналов
- приоритизация и резервирование входных сигналов
- шумоподавитель
- свободная матрица сигналов и мостовой режим
- 31-полосный параметрический эквалайзер на входе и 10-полосный параметрический эквалайзер на выходе, фильтры верхних и нижних частот
- FIR-фильтр на входе и на выходе
- компрессор
- лимитер по напряжению и по мощности
- линия задержки на входах и выходах
- инвертирование фазы сигнала
- переключение на трансляционные громкоговорители
- изменение импеданса
- сохранение шаблонов и групповое управление несколькими усилителями
Управлять сетевой маршрутизацией можно через программное обеспечение Dante Controller от компании Audinate. Программу можно бесплатно скачать с официального сайта компании. Она имеет вид матрицы каналов, в которой надо соединять выходы одного Dante-устройства со входами другого.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| Мощность | 2×300 Вт при 8 Ом 2×450 Вт при 4 Ом |
| Мощность в мостовом режиме | 1×900 Вт при 8 Ом |
| Минимальное выходное сопротивление | 4 Ом |
| Входной интерфейс | балансный вход 2×XLR-F небалансный вход 2×RCA |
| Выходной интерфейс | 2×Speakon 4-полюсный 2×вилочные клеммы 2×XLR балансный (link out) |
| Максимальный входной уровень | 8 dBu / 1,94 В |
| Чувствительность | 6 dBu / 0 dBu (1,55 / 0,775 В) |
| Соотношение сигнал/шум (SNR) | 94 dB при 6 dBu, 1 кГц |
| Частотный диапазон | 20 … 20 000 Гц (±0,5 дБ) при 1 Вт, 8 Ом |
| Коэффициент нелинейных искажений с учетом шума (THD+N) | <0,1% при 1 Вт, до полной мощности |
| Частота выборки | 48 кГц / 24 бит |
| Разрядность процессора DSP | 32 бит |
| Постоянное напряжение и сопротивление | 100 В и 70 В, 8 Ом и 4 Ом |
| DANTE (опционально) | 2-канальный DANTE |
| Дисплей | цветной экран IPS 320×240 пикселей |
| Защита | от перегрева, постоянного тока, высокочастотных сигналов, короткого замыкания, обратной ЭДС, повышенного/пониженного напряжения; ограничение пускового тока; задержка включения |
| Питание | входное напряжение 180…264 В переменного тока 50 Гц |
| Количество установочных мест (в юнитах) | 1 |
| Размер (ширина × глубина × высота) | 483 × 300 × 44 мм |
| Вес нетто | 3 кг |
Схема применения
Данная схема подключения является гибкой и масштабируемой.
В качестве устройства, передающего цифровой аудиопоток Dante, может выступать оборудование, поддерживающее технологию Dante и представленное на нашем сайте: DAC-288, DAC-122, AFDC-144, AFDC-122, а также любое другое Dante-совместимое устройство сторонних производителей.
Заказать цифровой усилитель AFDA-500D и другое звуковое оборудование AFFA можно в компании АРСТЕЛ. В наличии современные системы звукоусиления и акустика под ключ.
