Даже один и тот же громкоговоритель дает разные результаты при установке в разных зонах помещения, после завершения монтажа профессиональной аудиосистемы ее необходимо настроить в соответствии с условиями акустического оформления. В этом поможет цифровой звуковой процессор Inter-M DSP-48.
DSP-48 — профессиональное аудиоустройство, которое обеспечивает максимальное качество звука и производительность благодаря эффективной технологии цифровой обработки сигналов и технологии аппаратного проектирования, и которое можно использовать с аудиомикшерами, усилителями мощности и линейными/точечными динамиками для создания высококачественной профессиональной звуковой системы.
Функциональные возможности и особенности
-
Многофункциональность
Высокопроизводительный процессор DSP-48 от Inter-M предлагает пользователям большое количество различных функций, которые позволят максимально повысить производительность аудиосистемы.
-
Эффективное управление
Настройками процессора DSP можно легко управлять с помощью кнопок, дисплея и многофункционального регулятора (энкодера) на передней панели, а состояние устройства можно проверить с помощью измерителя уровня входного/выходного сигнала и индикатора состояния.
-
Многообразие настроек
Пользователи могут использовать различные функции процессора, такие как сохранение/загрузка предустановок, копирование каналов, ссылка на каналы, проверка информации об устройстве, функции блокировки защиты системы и другие.
-
Подача внешнего сигнала
С помощью разъема CONTACT на задней панели можно подавать внешний контактный сигнал и блокировать все аудиовыходы, что позволит соблюдать нормы пожарной безопасности.
Конструкция

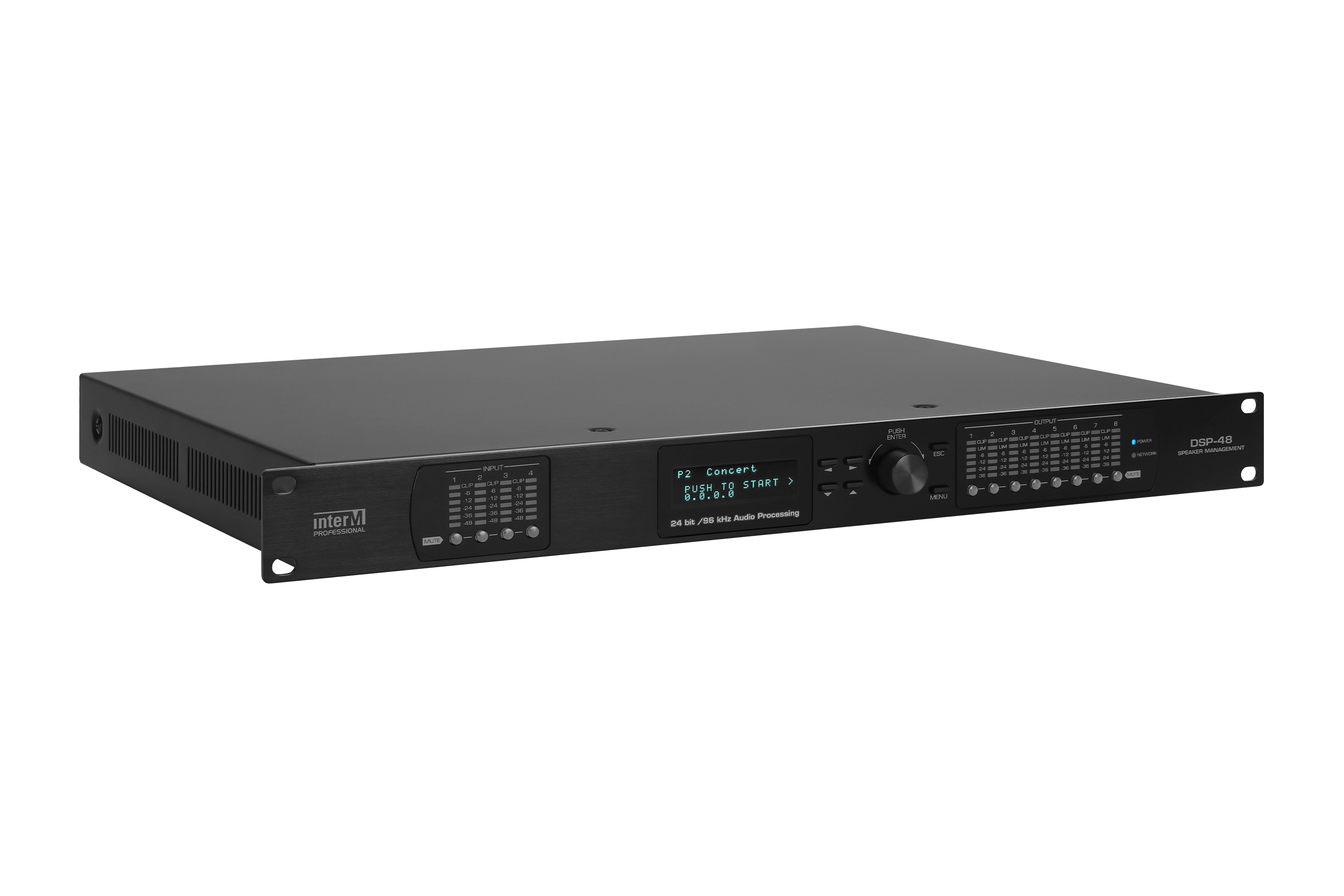

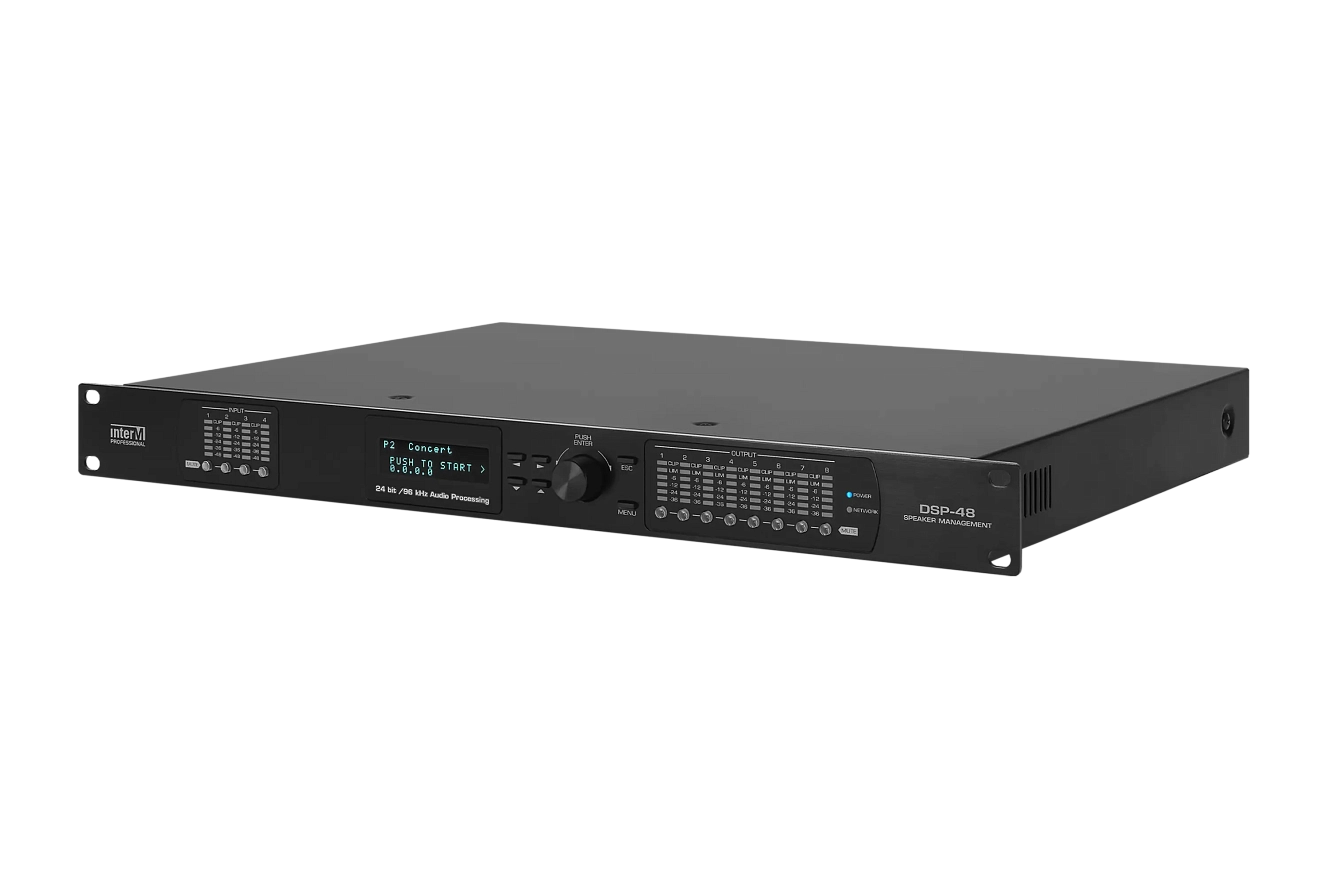

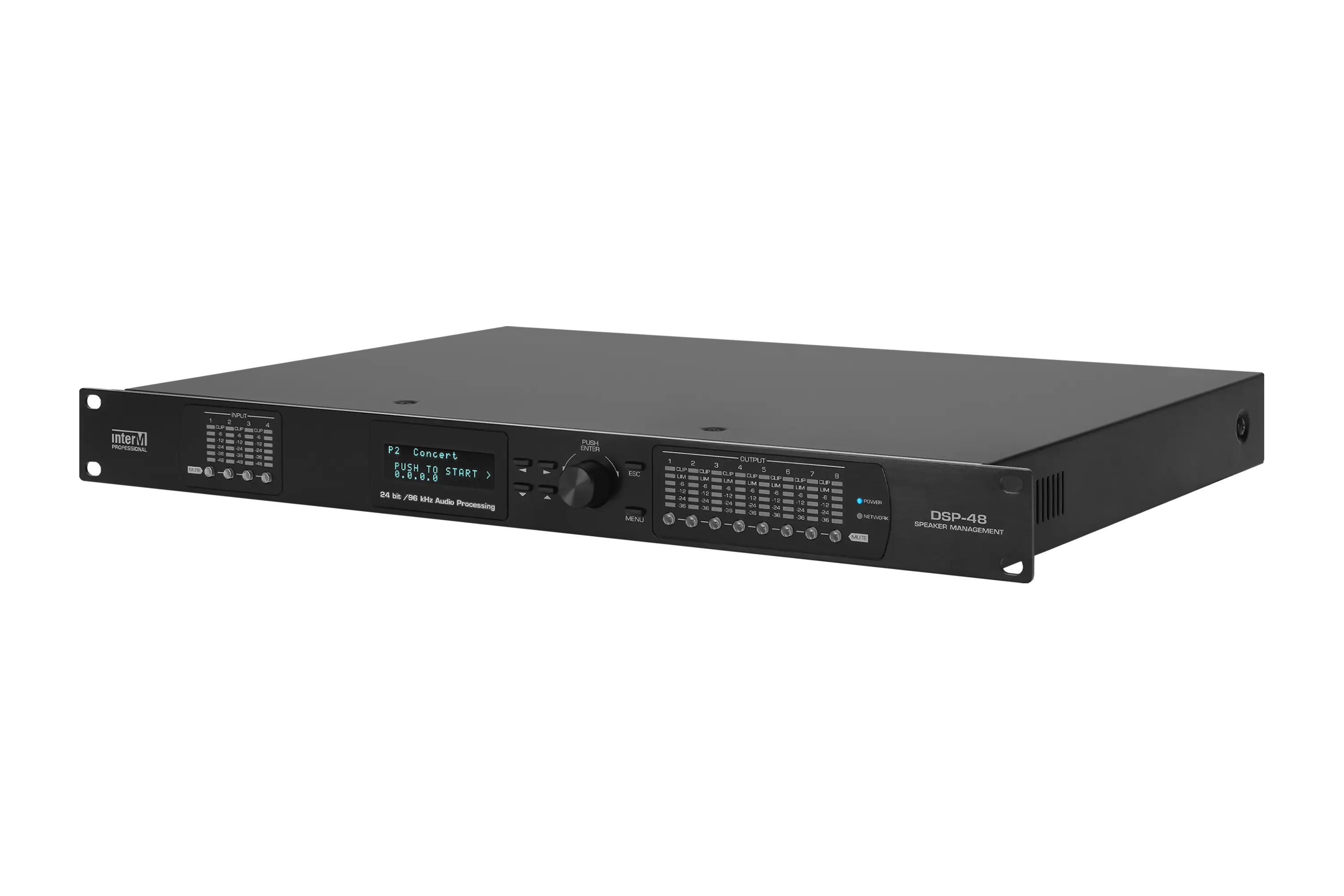

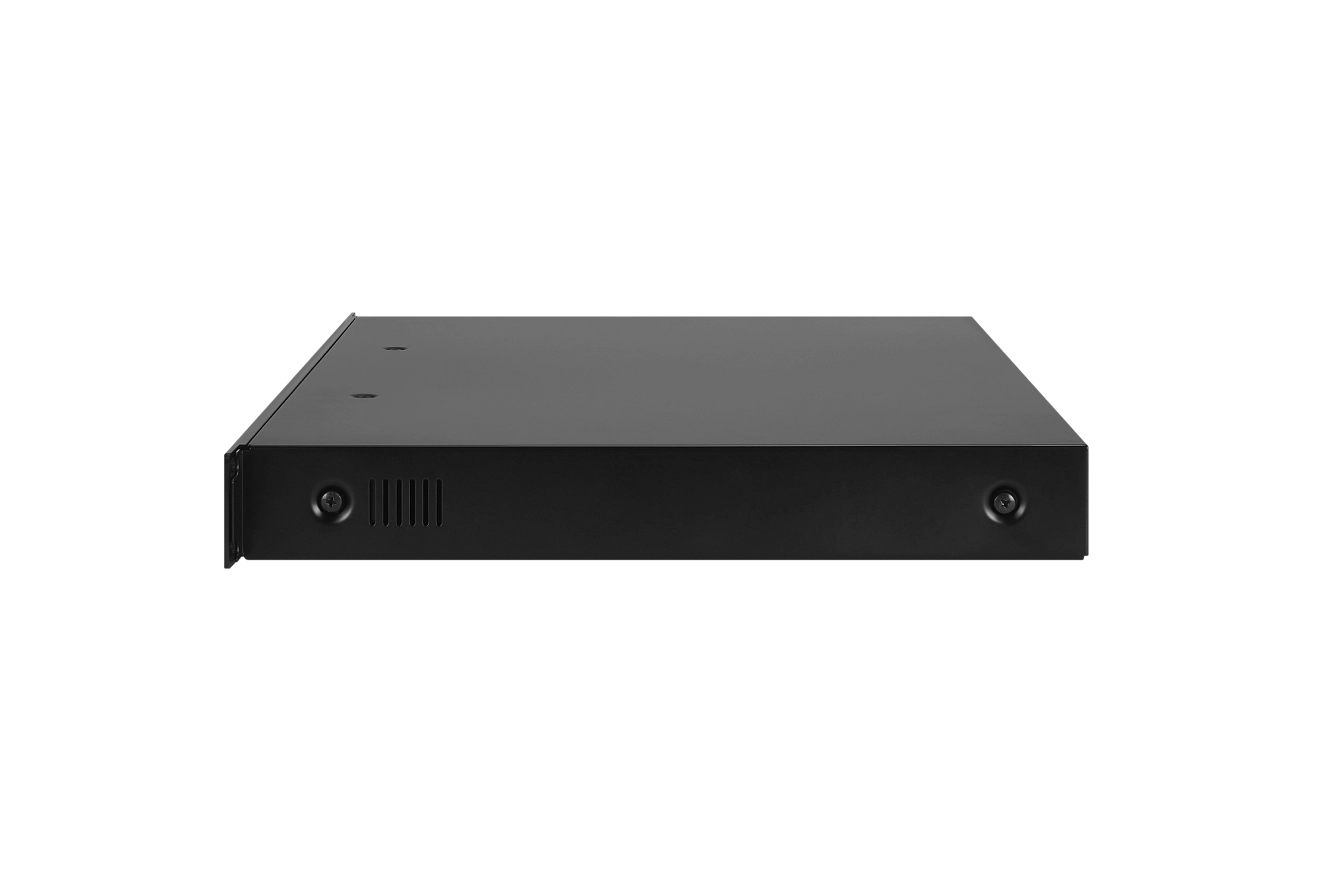

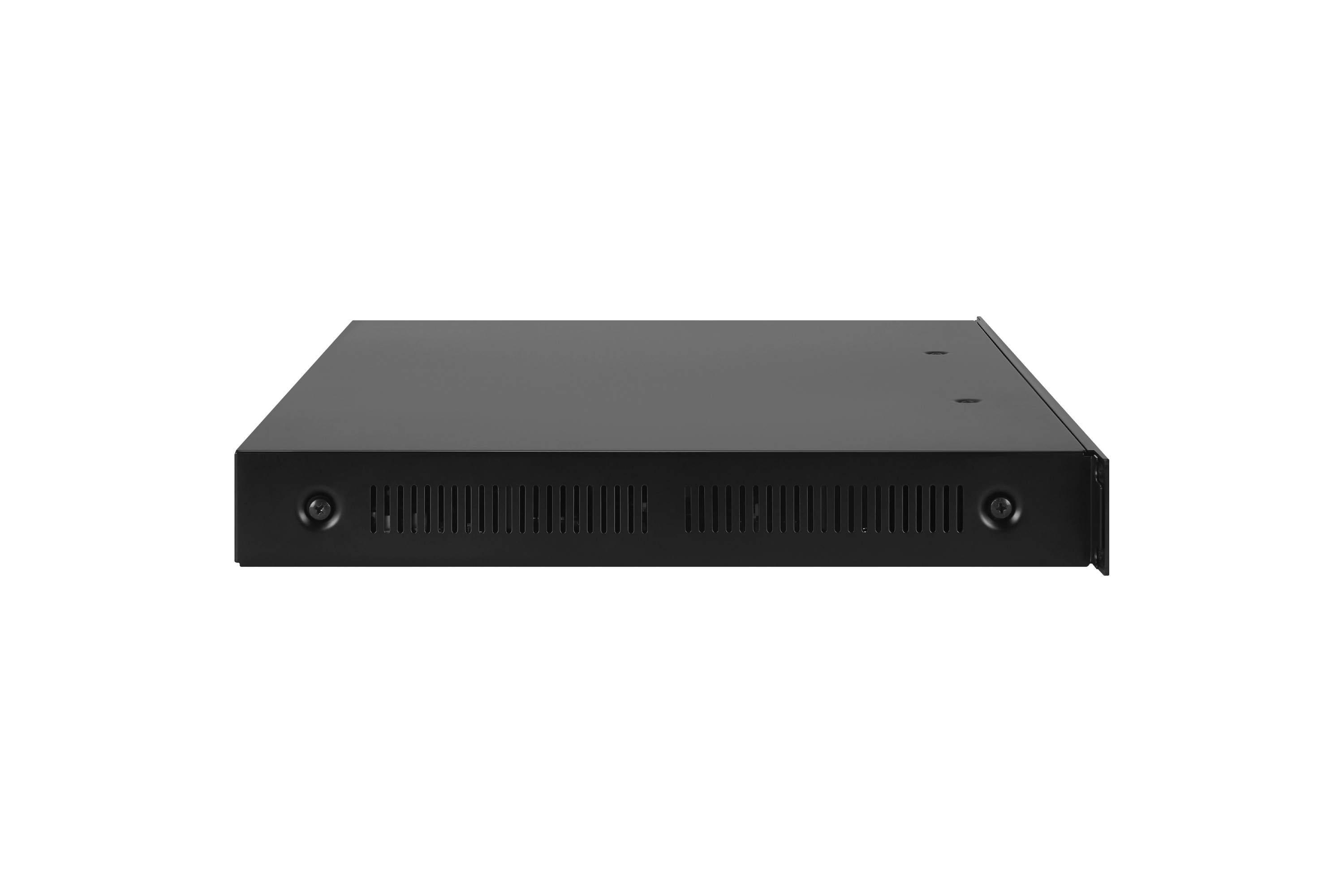

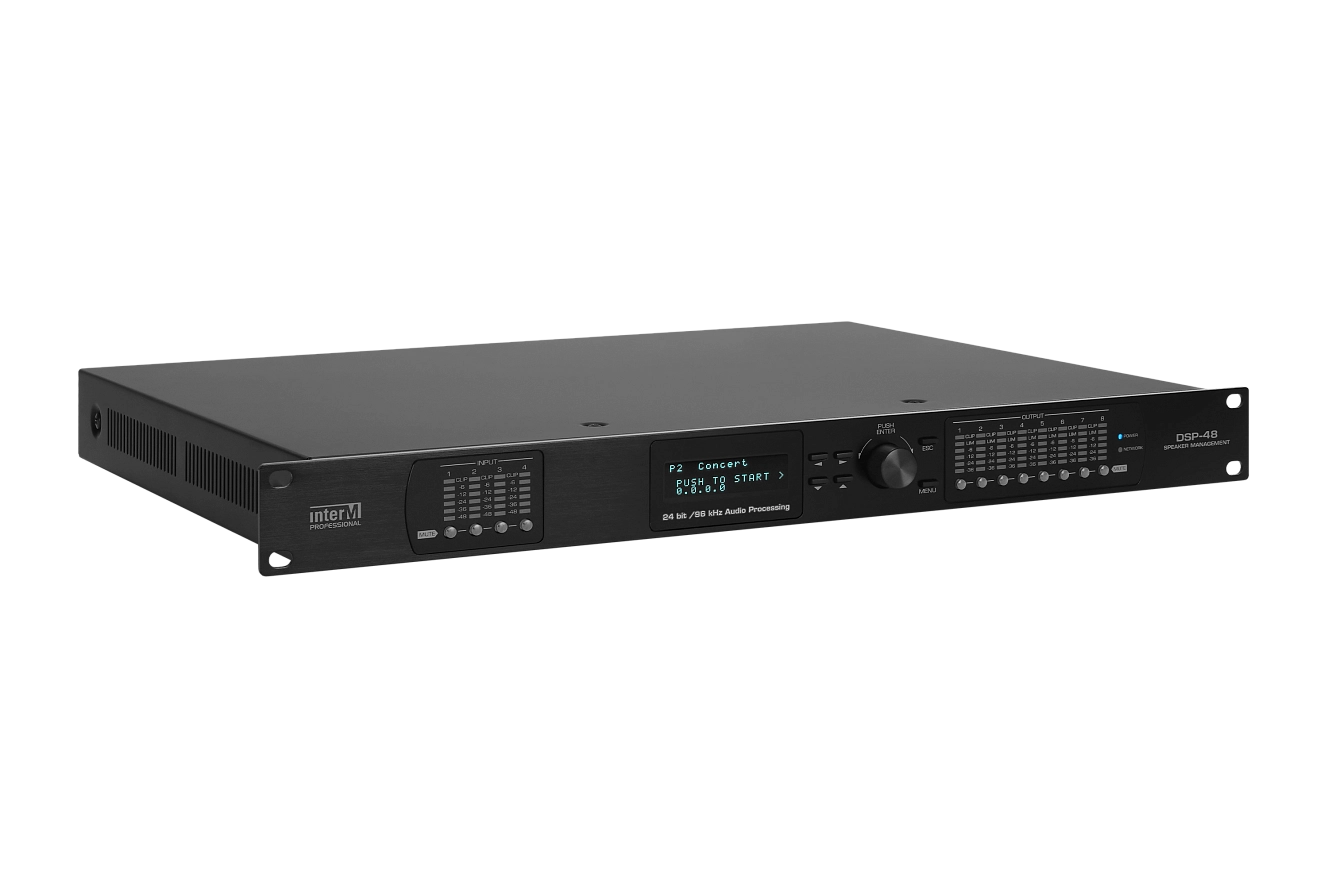

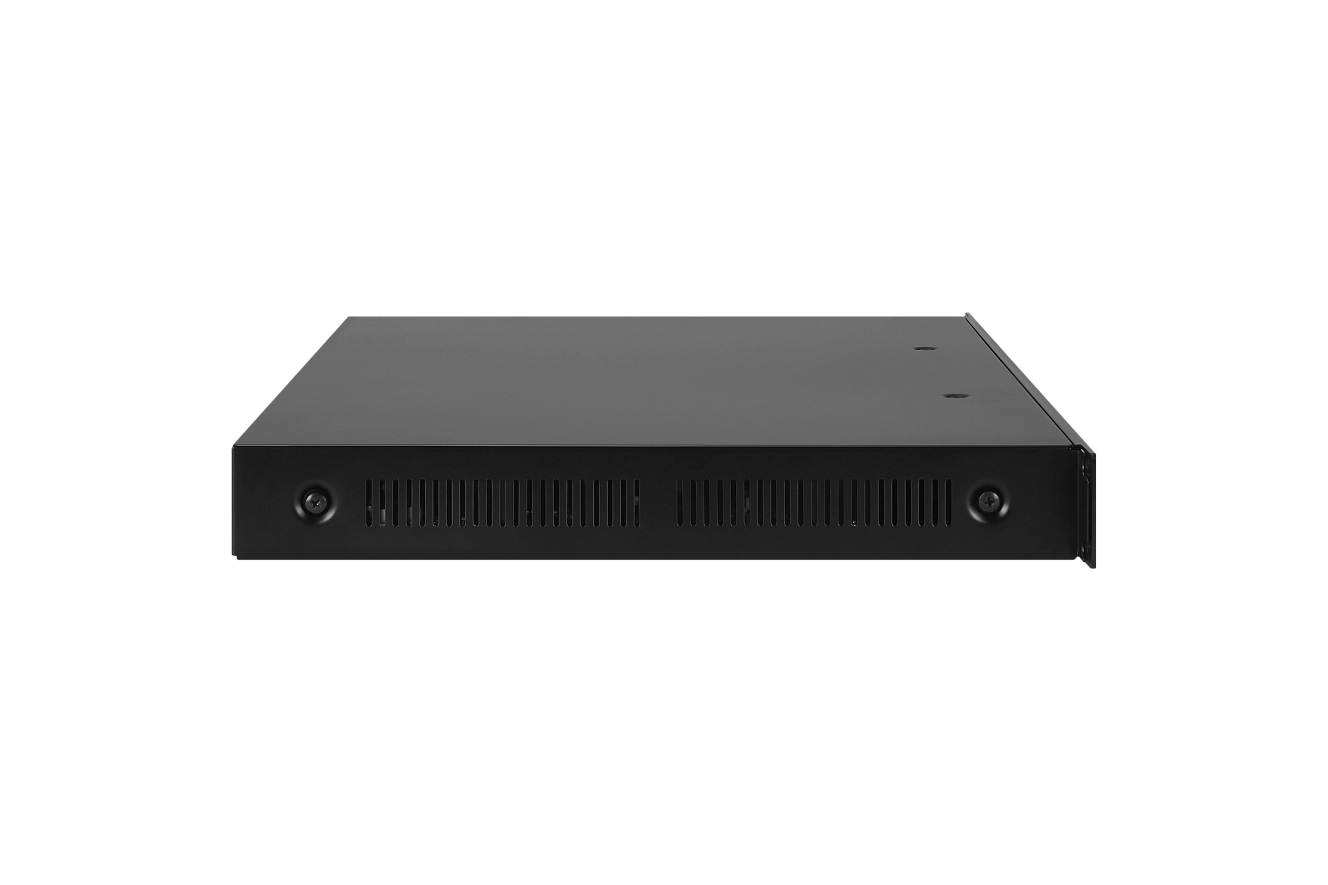

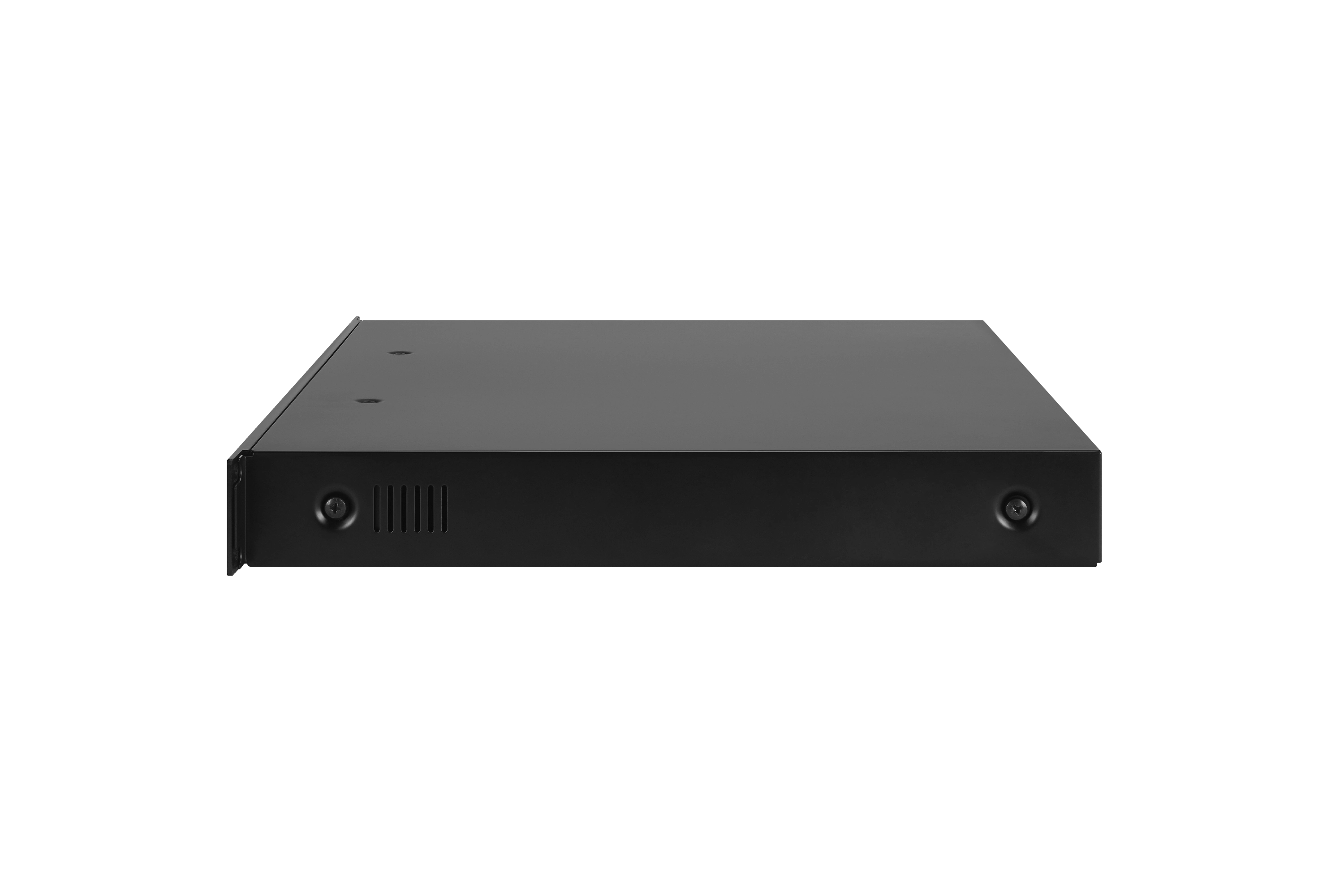

Процессор выполнен в металлическом корпусе высотой 1U. Конструкция усилителя предусматривает его установку в стандартную 19-дюймовую стойку посредством крепежных отверстий на лицевой панели.

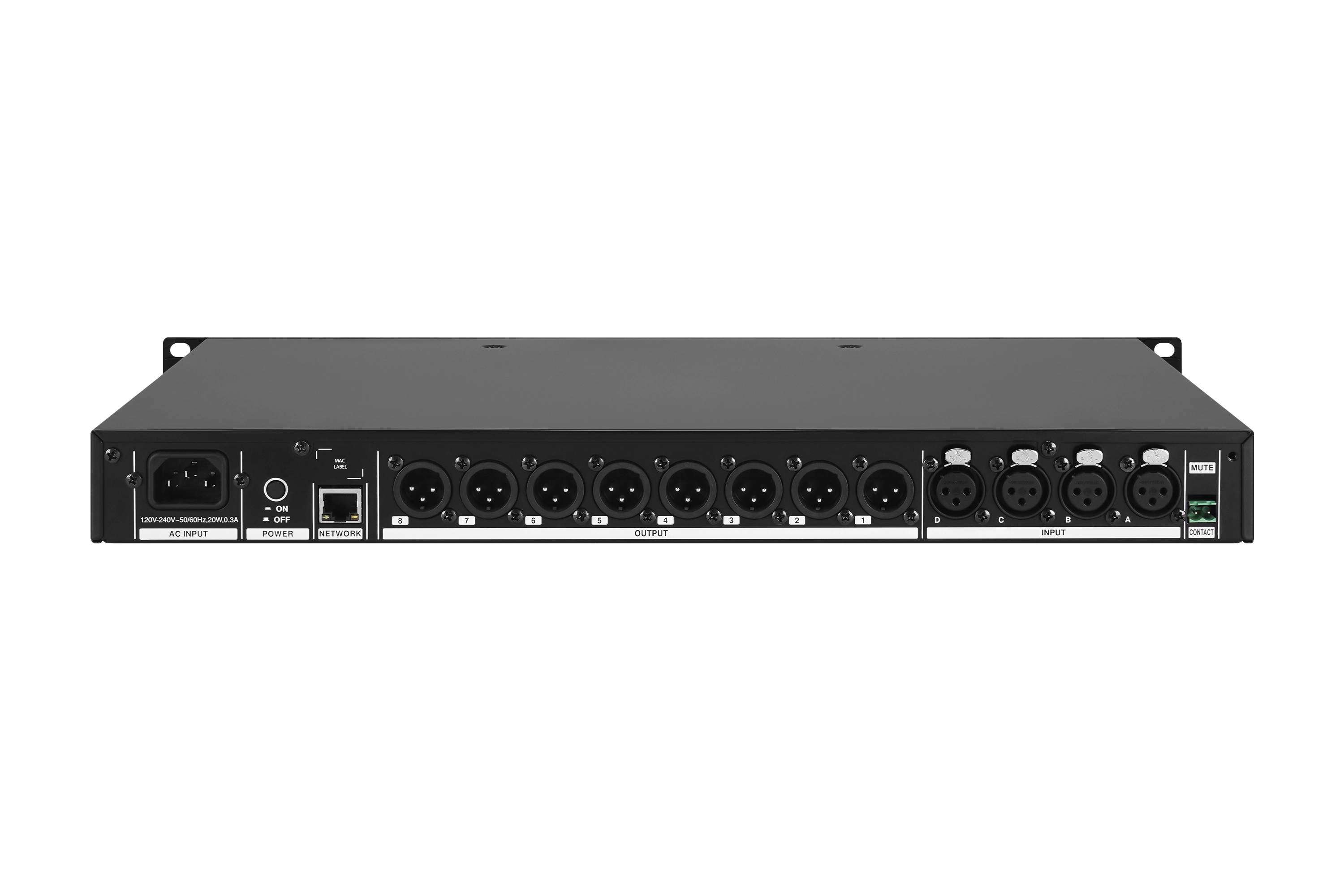

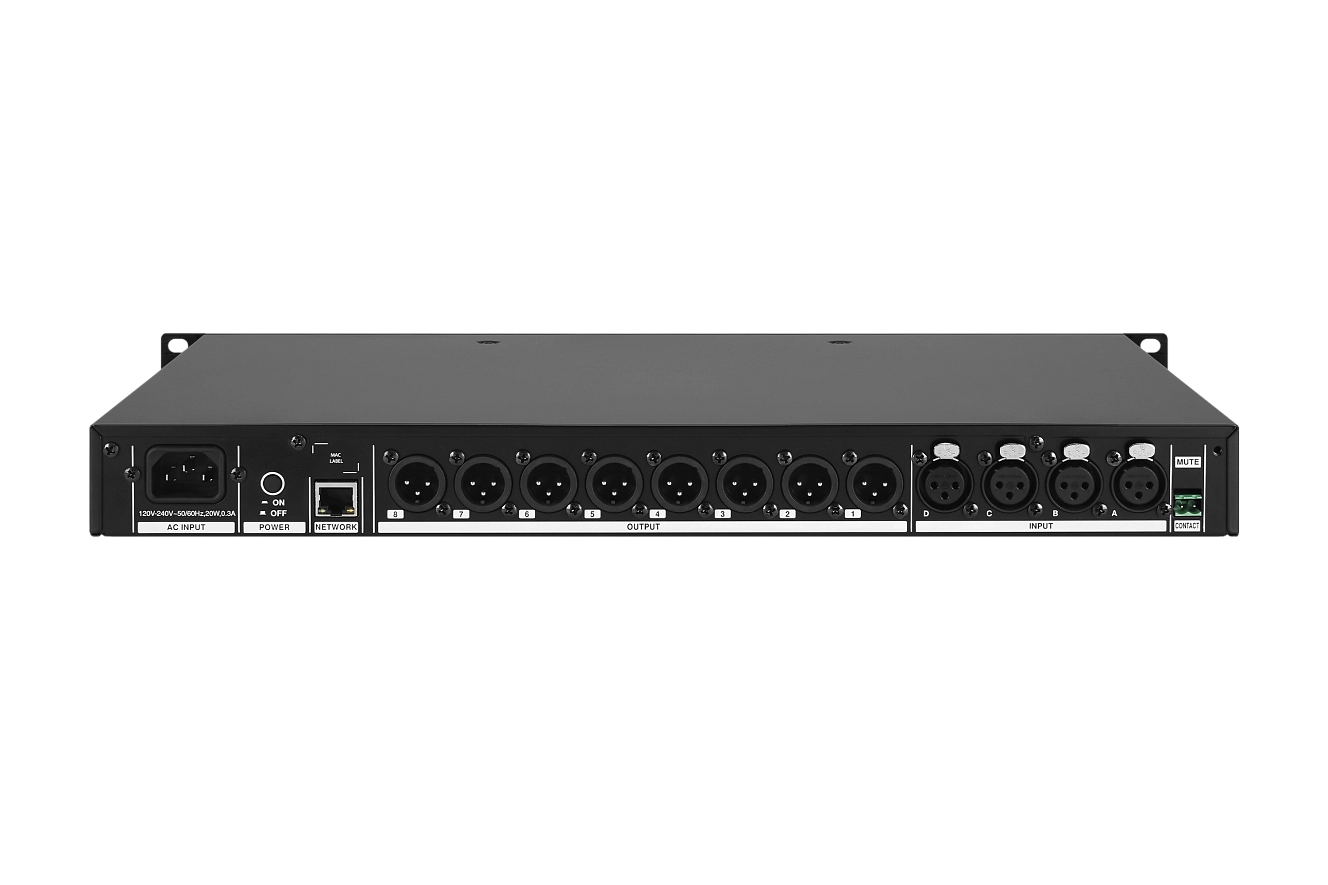

Позолоченные разъемы ввода/вывода XLR на задней панели процессора адаптированы для обеспечения оптимального качества звука.
Программное обеспечение
Для удаленного управления по сети производителем разработано и бесплатно поставляется вместе со звуковым процессором DSP-48 программное обеспечение DSuite.
Интерфейс программного обеспечения DSuite
С помощью наглядного и дружелюбного интерфейса программного обеспечения DSuite любой пользователь — от новичка, не знакомого с технологией цифровой обработки сигналов, до профессионала, которому требуется высококачественный профессиональный звук, — может легко настроить функцию обработки аудиосигнала одним кликом и создать профессиональную звуковую среду, соответствующую внешним условиям. Программа позволяет:
- подключать несколько устройств DSP через сеть и управлять ими одновременно, предоставляя различные функции управления DSP, такие как матрица, эквалайзер, задержка, кроссовер, усиление и измеритель уровня для каждого устройства;
- проверить статус каждого устройства, задать ему имя и местоположение, упорядочить несколько устройств в соответствии с пользовательской средой с помощью пользовательского интерфейса и создать систему связей с помощью текста и изображений;
- пользователь может быстро проверить, все ли функции DSP применены, и задать значения на главном экране, а часто задаваемыми значениями, такими как громкость и отключение звука, можно легко управлять с помощью мыши;
- измерители входного и выходного уровня позволяют пользователям проверять состояние аудиосигнала в режиме реального времени.
Проверка аудиосигнала в онлайн режиме
Присвоение каналам названий
Для удобства пользователя реализована возможность задавать названия каналов, выбирать значки и цвета для каждого канала ввода/вывода, а также смешивать различные входные сигналы с помощью функции MixBus.
Конфигуратор входных каналов
Каждый входной канал оснащен конфигуратором входных каналов, функциями задержки, 8-полосным параметрическим эквалайзером, 31-полосным графическим эквалайзером, компрессором, регуляторами громкости и отключения звука. Кроме того, состояние входного сигнала можно визуально оценить с помощью измерителя уровня до/после каждого входа. Таким образом, с помощью функций входного канала пользователи могут настроить аудиосистему, оптимизированную под место установки.
Настройка выходных каналов
Каждый выходной канал оснащен редактором матрицы выходных каналов, функциями задержки, инверсии фазы, кроссовером, 8-полосным параметрическим эквалайзером, регуляторами громкости и отключения звука, ограничителем и клиппером. Кроме того, пользователь может проверить состояние выходного сигнала с помощью измерителя уровня до/после каждого выхода. Таким образом, с помощью функции DSP в выходных каналах пользователи могут оптимизировать настройку звука подключенных выходных устройств.
Notch фильтр
Режекторный (Notch) фильтр, включенный в параметрические эквалайзеры ввода/вывода, позволяет пользователю настраивать стабильную звуковую среду, просто вырезая частоту, на которой возникает обратная связь, без изменения тембра.
Фильтры в кроссовере
В кроссовере можно выбрать фильтры Баттерворта, Бесселя и Линквица-Райли, а тип фильтра можно настроить вплоть до восьмого порядка (48 дБ/Окт). Также можно добавить FIR-фильтр для управления максимальной частотой в установках, чувствительных к фазовому сдвигу.
Библиотека иконок DSuite
ПО DSuite располагает своей библиотекой иконок, разделенных на 10 групп, применение которых позволит визуализировать используемый вход/выход процессора, облегчая работу по конфигурации устройства. Богатый набор иконок включает в себя входные и выходные устройства, различные виды музыкальных инструментов, а также типы используемых соединений.
Набор предустановленных конфигураций
Функция предустановки, вызываемая из меню DSP-48 → Preset, позволяет пользователям сохранять и загружать до 50 предустановленных конфигураций процессора, экспортировать сохраненные предустановки DSP в файл или загружать данные из сохраненного файла.
Управление DSP-48

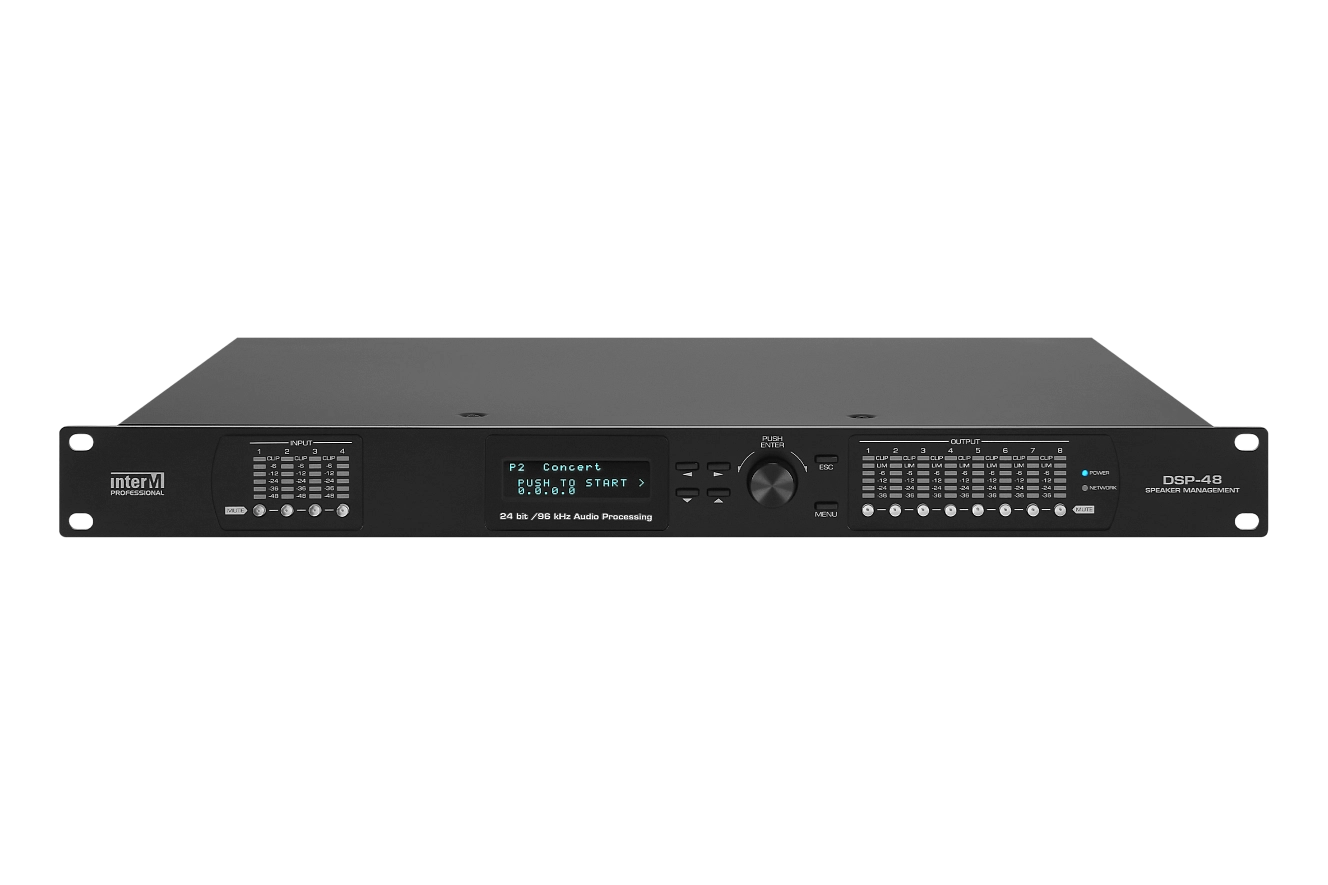

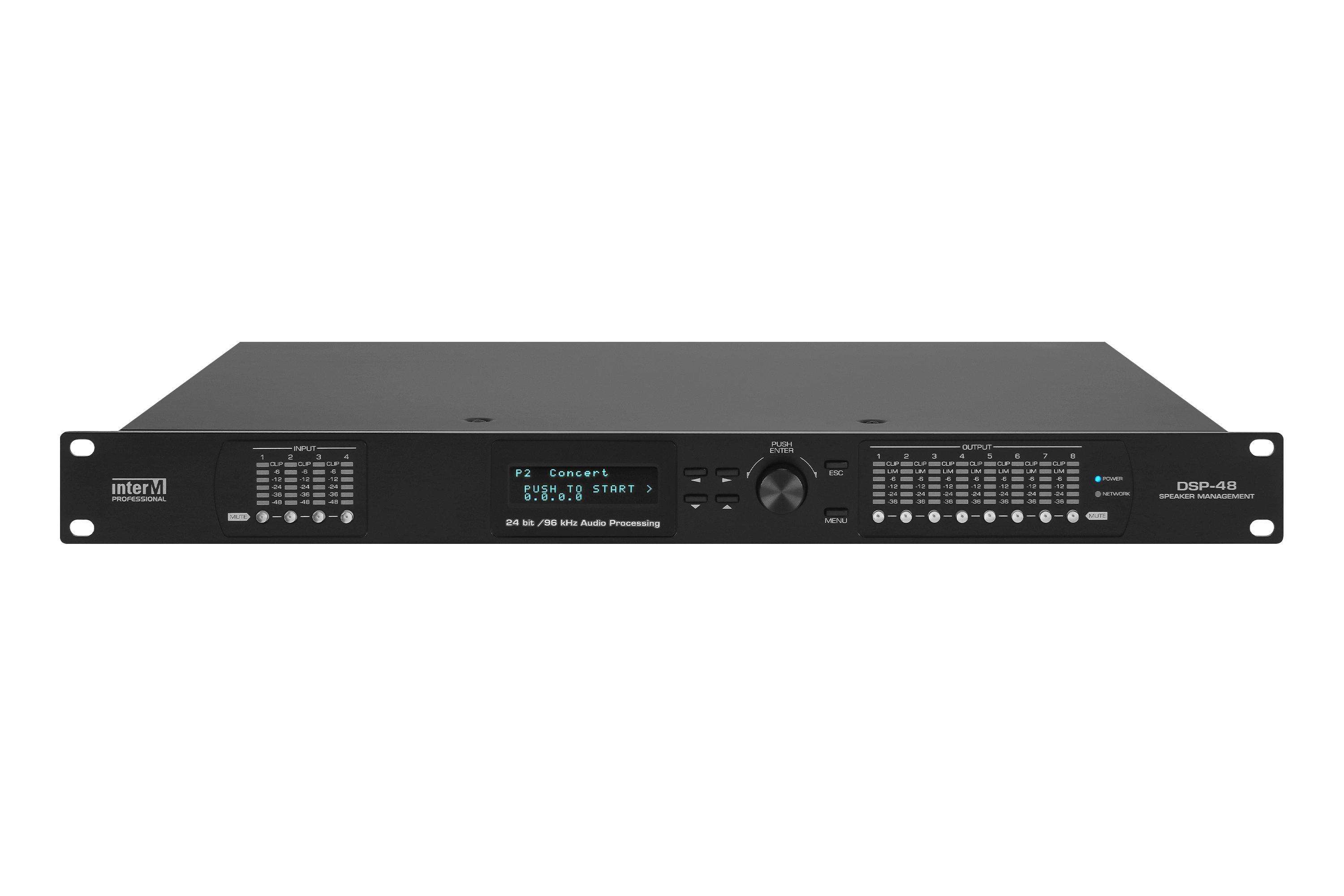

Лицевая панель процессора DSP-48
Весь заявленный функционал по управлению процессором доступен с лицевой панели через многоуровневое меню, которое включает системное меню, меню настройки каналов по входу и меню настройки каналов по выходу. Каждое из данных меню имеет свою уникальную структуру.
Системное меню
Меню входов
Меню выходов
Устройством можно дистанционно управлять, подключив его к сети через порт Ethernet.
Для интеграции с системами охранной и пожарной сигнализации в конструкцию звукового процессора DSP-48 введена входная клемма с ненапряженным («сухим») контактом. Когда линия замыкается, все аудиовыходы блокируются.
Порт Ethernet
Клемма сухого контакта
Технические характеристики
| Параметр | Значение |
|---|---|
| АЦП/ЦАП преобразование | 24 бит |
| Частота дискретизации | 96 кГц |
| Обработка сигнала | 32 бит с плавающей точкой |
| Задержка прохождения сигнала | <3 мс |
| Динамический диапазон АЦП | <118 дБ |
| Динамический диапазон ЦАП | <118 дБ |
| Динамический диапазон (вход-выход) | >108 дБ, с А-взвешивающим фильтром |
| Запас по уровню | 20 дБ |
| Частотная характеристика | ±0,5 дБ, 20...20 000 Гц |
| Коэффициент нелинейных искажений | <0,005 % @ 1 кГц, номинальный уровень |
| Перекрестные помехи | <-90 дБ @ 20...20 000 Гц |
| Коэффициент подавления синфазного сигнала | >40 дБ @ 1 кГц |
| Аналоговый аудиовход | |
| Тип входа | балансный линейный |
| Разъем | XLR |
| Полное входное сопротивление | >10 кОм |
| Номинальный уровень | +4 дБв |
| Максимальный уровень входного сигнала | +24 дБв |
| Аналоговый аудиовыход | |
| Тип выхода | балансный линейный |
| Разъем | XLR |
| Импеданс нагрузки | >2 кОм |
| Импеданс источника | <100 Ом |
| Номинальный уровень | +4 дБв |
| Максимальный уровень выходного сигнала | +24 дБв @ КНИ 0,5 % |
| Основные параметры | |
| Сетевой интерфейс | 1 порт Ethernet, RJ45, 100/1000 BASE-TX |
| Рабочая температура | от -10℃ до +40℃ |
| Источник питания | AC 120-240 В, 50/60 Гц, 0,3 А |
| Потребляемая мощность | <20 Вт |
| Вес | 3,5 кг |
| Габаритные размеры (ш×в×г) | 482 × 44 × 318 мм |
Схема применения
DSP-48 можно использовать в различных аудиосредах, таких как учебные заведения, культурные учреждения, религиозные объекты, где требуется чистый звук, и концертные залы, где требуется мощный звук.
Ниже показаны варианты применения процессора DSP-48 с пассивными акустическими системами для малого и среднего зала на классических АС и для большого зала — с применением линейных массивов.
Схема применения процессора DSP-48 с пассивными акустическими системами для малого и среднего зала
Схема использования процессора DSP-48 с применением линейных массивов для большого зала
