Инструкция по настройке цифрового магнитофона PV-6232A для автоматического оповещения о пожаре в СОУЭ 3 типа

Реализация функции автоматического оповещения о пожаре предусматривает в составе трансляционного оборудования устройство, обеспечивающее хранение и воспроизведение тревожного сообщения о пожаре. Для этих целей используется цифровой магнитофон PV-6232A с заранее записанным файлом аварийного оповещения. Созданный для работы в составе 6000-й серии, магнитофон PV-6232A полностью совместим со стоечным оборудованием 600-й и 9000-й серий.

В комплекте с магнитофоном идет SD-карта объемом 8 Гб со стандартным тревожным сообщением. Универсальное тревожное сообщение по умолчанию имеет следующее содержание:

«ВНИМАНИЕ, ПОЖАРНАЯ ТРЕВОГА! СРАБОТАЛА ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ. ВСЕМ НАХОДЯЩИМСЯ В ЗДАНИИ СРОЧНО ПОКИНУТЬ СВОЕ ПОМЕЩЕНИЕ ЧЕРЕЗ ЗАПАСНЫЕ И АВАРИЙНО-СПАСАТЕЛЬНЫЕ ВЫХОДЫ. ПОЛЬЗОВАТЬСЯ ЛИФТОМ ПРИ ЭВАКУАЦИИ ЗДАНИЯ КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!»

Пользователь может самостоятельно подготовить тревожное сообщение с индивидуальным содержанием в виде файла формата MP3. Записать сообщения на SD-карту цифрового магнитофона можно с помощью микрофона или внешнего источника аудиосигнала, с помощью кардридера (устройства для чтения карт памяти) или посредством загрузки необходимого файла с компьютера через USB-интерфейс.

Настройка магнитофона для автоматического оповещения о пожаре

  1. Установите магнитофон в режим автоматического воспроизведения AUTO PLAY, см. ниже. По умолчанию автоматическое воспроизведение отключено.
  2. Установите в PV-6232A SD-карту с тревожным сообщением. При необходимости замените стандартное тревожное сообщение на собственное, см. ниже.
  3. Соедините вход DC INPUT магнитофона PV-6232A с выходом DC OUTPUT блока тревожной сигнализации EP-6216.
  4. Установите переключатель AUTO ANN, расположенный на задней панели EP-6216, в положение EXT.
  5. Линейный сигнал с выхода OUTPUT R или OUTPUT L магнитофона PV-6232A подключите к входу AUTO ANN IN блока EP-6216.
  6. Отключите магнитофон PV-6232A от сети питания 220В.

При настройке, записи или загрузке тревожного сообщения цифровой магнитофон должен быть подключен к сети питания. По завершении процедур устройство необходимо отключить от сети питания 220В. При подаче на вход DC INPUT цифрового магнитофона PV-6232A напряжения +24 В начнется воспроизведение файла тревожного сообщения в циклическом режиме.

Важная информация

  • Для взаимодействия с цифровым магнитофоном на компьютере должна быть установлена операционная система Microsoft Windows XP или более поздняя версия.

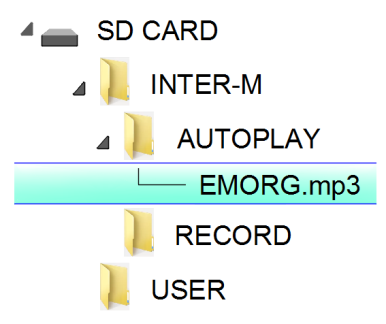

  • Для корректной работы в устройство должна быть установлена SD-карта и файл тревожного сообщения должен располагаться в папке INTER-M\AUTOPLAY под именем EMORG.mp3. Структура папок
  • Содержание SD-карты должно иметь структуру, указанную выше на рисунке. Вносить изменения в структуру или наименование папок и файла тревожного сообщения категорически запрещено.
  • По окончании настройки автоматического оповещения о пожаре кабель питания устройства 220 В должен быть отключен.

Активизация на магнитофоне режима автоматического оповещения AUTO PLAY

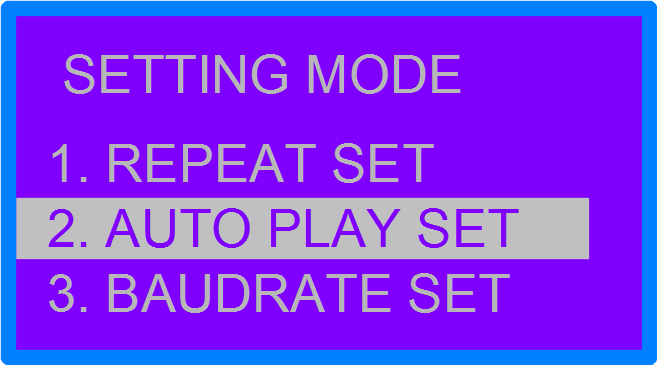

  1. Нажмите и удерживайте навигационную ручку PARAMETER в течение 2 секунд, пока на дисплее не отобразится меню: auto play set
  2. Поворотом навигационной ручки выберите в меню AUTO PLAY SET и кратковременно нажмите PARAMETER.
  3. Поворотом навигационной ручки выберите YES и кратковременным нажатием ручки PARAMETER подтвердите сохранение настроек.

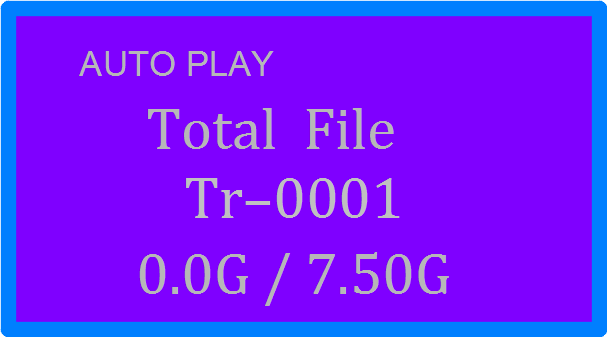

  4. Для выхода из меню нажмите кнопку STOP или выждите более 3 секунд. После активации режима автоматического воспроизведения на дисплее отобразится надпись AUTO PLAY: auto play Total file

Загрузка файла тревожного сообщения на SD-карту

  1. Соедините порт USB тип «B» магнитофона PV-6232A с компьютером при помощи кабеля, идущего в комплекте с устройством. Дождитесь инициализации устройства в операционной среде компьютера.
  2. При подключении ПК цифровой магнитофон воспринимается как flash-карта. На компьютере откройте папку INTER-M. В случае ее отсутствия создайте на SD-карте структуру папок, указанных в руководстве пользователя.
  3. В папку AUTOPLAY, находящуюся внутри папки INTER-M, скопируйте заранее подготовленный файл EMORG.mp3 с записью тревожного сообщения. Не допускается иное наименование файла тревожного сообщения.
  4. По окончании загрузки отключите кабель USB от магнитофона PV-6232A.

Примечание 1: Подключение ПК к порту USB типа «А» магнитофона PV-6232A не дает возможности загрузить тревожное сообщение на SD-карту. Данный порт предназначен только для подключения внешних USB flash-накопителей и воспроизведения с них MP3 файлов.

Примечание 2: Загрузка файла тревожного сообщения на SD-карту с использованием внешнего кардридера аналогична загрузке с использованием порта USB. На первом этапе вставьте карту во внешний кардридер, а по окончании операции установите карту в магнитофон PV-6232A.

Запись тревожного сообщения с использованием микрофона или внешнего источника

  1. Выполните запись тревожного сообщения на SD-карту цифрового магнитофона PV-6232A (см. руководство пользователя) через подключенный к передней панели микрофон. Или осуществите запись, подключив линейный сигнал с внешнего источника (например, аудиокарты ПК) к входу INPUT CD на задней панели магнитофона PV-6232A с помощью разъемов RCA или к входу INPUT AUX с помощью разъема Jack 3,5. Записываемый файл по умолчанию формируется в папке RECORD, находящейся внутри папки INTER-M.
  2. Сформированный файл скопируйте из папки RECORD в папку AUTOPLAY и переименуйте в EMORG.mp3.
