Инструкция по установке модуля голосового файла VF-01N внутри блока тревожной сигнализации EP-6216

В зависимости от типа проектируемой системы оповещения блок тревожной сигнализации EP-6216 может работать как с внутренним, так и с внешним источником сигнала тревожного сообщения. Внешним источником может быть цифровой магнитофон PV-6232, а внутренним — дополнительно подключенный модуль голосового файла VF-01N. Выбор источника будет осуществляться в соответствии с позицией переключателя AUTO ANN на задней панели EP-6216. В частности, для использования VF-01N переключатель необходимо перевести в положение INT.

Универсальное тревожное сообщение, записанное по умолчанию в модуль голосового файла, имеет следующее содержание:

«ВНИМАНИЕ, ПОЖАРНАЯ ТРЕВОГА! СРАБОТАЛА ОХРАННО-ПОЖАРНАЯ СИГНАЛИЗАЦИЯ. ВСЕМ НАХОДЯЩИМСЯ В ЗДАНИИ СРОЧНО ПОКИНУТЬ СВОЕ ПОМЕЩЕНИЕ ЧЕРЕЗ ЗАПАСНЫЕ И АВАРИЙНО-СПАСАТЕЛЬНЫЕ ВЫХОДЫ. ПОЛЬЗОВАТЬСЯ ЛИФТОМ ПРИ ЭВАКУАЦИИ ЗДАНИЯ КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО!»

Запись нового сообщения можно осуществить через USB-интерфейс модуля голосового файла VF-01N.

Модуль голосового файла предусматривает установку слота для внешней карты памяти формата micro-SD, что позволяет увеличить объем памяти до 4 Гб. Стандартная же комплектация подразумевает использование встроенной микросхемы флеш-памяти объемом 64 Мб.

Установка модуля голосового файла в EP-6216

В конструкции блока тревожной сигнализации EP-6216 предусмотрено специальное установочное место под модуль голосового файла VF-01N. Подключение модуля к основной плате блока тревожной сигнализации EP-6216 осуществляется с помощью шлейфа.

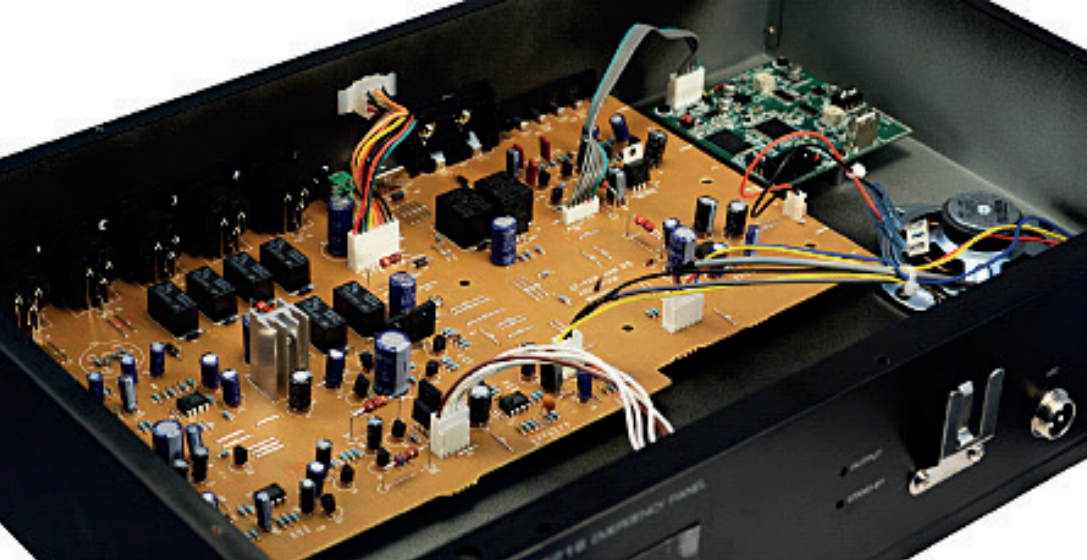

Внутренняя конструкция EP-6216 (с подключенным модулем VF-01N)
Рис. 1. Внутренняя конструкция EP-6216 (с подключенным модулем VF-01N)

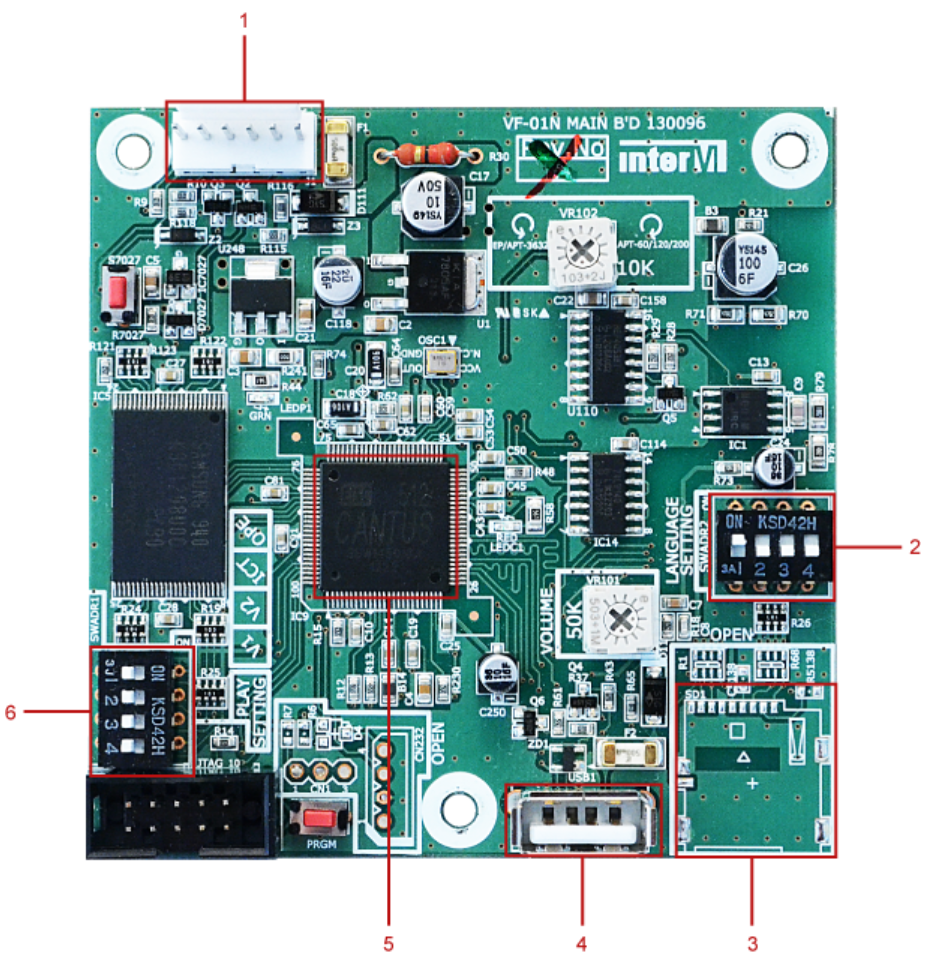

Модуль голосового файла VF-01N (вид со стороны установленных элементов)
Рис. 2. Модуль голосового файла VF-01N (вид со стороны установленных элементов)
1 — разъём подключения к EP-6216 2 — DIP-переключатель выбора папки воспроизведения 3 — место установки внешней карты памяти формата micro-SD 4 — USB-порт подключения к ПК 5 — микроконтроллер 6 — DIP-переключатель установки количества повторений воспроизведения аудиофайла

Необходимую конфигурацию воспроизведения тревожного сообщения можно установить с помощью DIP-переключателей, расположенных на плате голосового файла. Пользователь самостоятельно выбирает число повторений воспроизведения аудиофайла и папку воспроизведения.

По умолчанию в памяти модуля VF-01N сформировано 4 папки для хранения аудиофайлов, причем в первой и третьей папке записано тревожное сообщение на русском языке, а во второй и четвертой — на английском.

DIP-переключатель SWARD2 позволяет установить номер папки для воспроизведения аудиофайлов в соответствии с таблицей 1.

Переключатель вкл. DIP SW 1 ВКЛ DIP SW 2 ВКЛ DIP SW 3 ВКЛ DIP SW 4 ВКЛ
Папка для проигрывания 1 2 3 4

Таблица 1. Положение переключателей, соответствующее номеру папки воспроизведения

В случае установки всех переключателей в положение OFF блок тревожной сигнализации EP-6216 будет транслировать только сигнал сирены.

При помощи DIP-переключателя SWARD1 можно задать число повторений аудиофайла, записанного в одну из четырех папок во внутренней памяти модуля. Положение DIP-переключателей для установки требуемой конфигурации указано в таблице 2.

DIP SW 1 DIP SW 2 DIP SW 3 DIP SW 4 Число повторений
ON OFF OFF OFF 2 раза
OFF ON OFF OFF 4 раза
OFF OFF ON OFF 8 раз
OFF OFF OFF ON 16 раз

Таблица 2. Положения DIP-переключателей для установки числа повторений тревожного сообщения

Если положения DIP-переключателей не соответствует таблице 2, то тревожное сообщение транслируется 1 раз после сигнала сирены.

Данная вариация установок DIP-переключателей позволяет подобрать необходимую конфигурацию воспроизведения тревожного сообщения индивидуально для каждого оповещаемого объекта без подключения модуля к персональному компьютеру.

Запись нового сообщения осуществляется через USB-интерфейс модуля VF-01N. Модуль при подключении распознается персональным компьютером как обычное внешнее запоминающее устройство.
