Cистема оповещения и трансляции по расписанию на матричном контроллере Inter-M PX-8000D

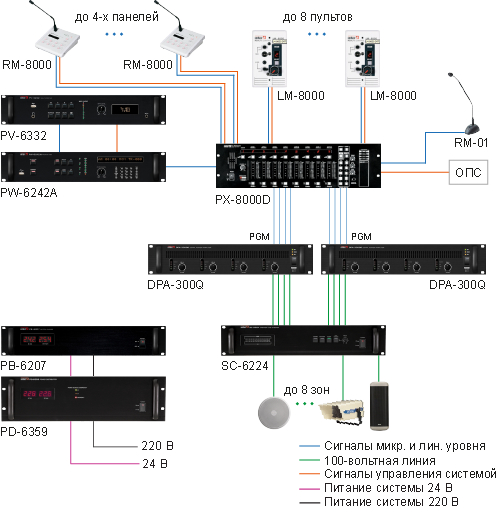

Смотреть описание структурной схемыСистема оповещения и трансляции, представленная схеме, построена на основе матричного аудиоконтроллера PX-8000D. Она имеет 8 каналов и 8 зон, обеспечивает автоматическую трансляцию тревожного сообщения при пожаре, речевое оповещение в выбранных оператором зонах (RM-01 и RM-8000), музыкальную трансляцию от источников сигнала, подключенных к дистанционным пультам LM-8000. Также предусмотрена возможность трансляции служебных сообщений по расписанию. Файлы сообщений могут храниться как во внутренней памяти программируемого недельного таймера Inter-M PW-6242B, так и в памяти цифрового магнитофона Inter-M PV-6232A. PW-6242B управляет работой PV-6232A через интерфейс RS-232.
Линейные сигналы с выхода матричного аудиоконтроллера PX-8000D поступают на входы PGM усилителей DPA-300Q. При срабатывании охранно-пожарной сигнализации управляющий сигнал с блока ОПС поступает на PX-8000D. В зоны возгорания начинает транслироваться тревожное сообщение, записанное во внутреннюю память матричного аудиоконтроллера. Поскольку система, построенная на основе PX-8000D, является многоканальной, в остальных зонах транслируется сигнал от менее приоритетных источников.
Для каждой зоны трансляции используется один канал DPA-300Q. Общее количество усилителей — 2, мощность — не более 300 Вт в каждой зоне.
Контроль целостности трансляционных линий выполняет блок SC-6224. Питание системы осуществляется от блока PD-6359. Для поддержания АКБ резервного питания в заряженном состоянии используется блок PB-6207.
Максимальное удаление дистанционных пультов LM-8000 и микрофонных панелей RM-8000 от PX-8000D составляет 300 м. Порядок приоритетов: RM-01 > тревожное сообщение PX-8000D > RM-8000 > LM-8000 > PV-6232A + PW-6242B.
