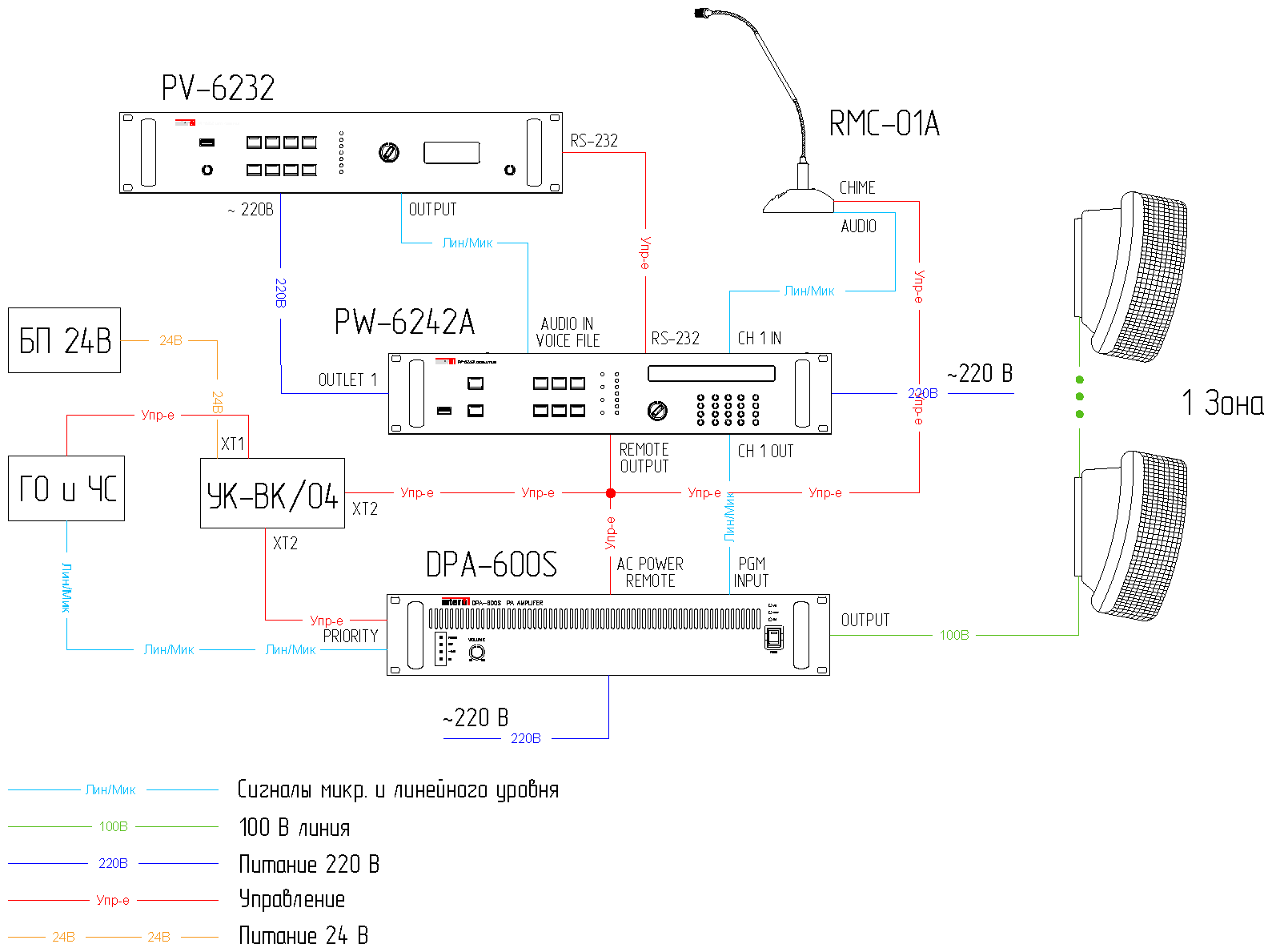

Система оповещения и трансляции по расписанию на основе цифрового трансляционного усилителя DPA-600S и недельного таймера PW-6242A
Система оповещения и трансляции производственных сигналов по расписанию имеет 1 зону трансляции мощностью 600 Вт. Оповещение сигналами ГОЧС и трансляция по расписанию происходят в автоматическом режиме, оповещение — в ручном режиме с использованием микрофонной панели.
Микрофонная панель RMC-01A подключена к линейному входу CHANNEL IN 1 таймера PW-6242A и используется для речевого оповещения. В обычном режиме, когда нет трансляции по расписанию и нет сигналов ГОЧС, сигнал с микрофонной панели передаётся через таймер на вход усилителя. Удалённость микрофонной панели может достигать 500 м. Работает RMC-01A от одной внутренней батареи типоразмера «AAA».
Для воспроизведения голосовых сообщений и производственных сигналов по недельному расписанию используется программируемый таймер PW-6242A. Таймер позволяет в определённое время конкретного дня недели воспроизвести один из 15-ти MP3-файлов, хранимых в его внутренней памяти. Если для исполнения программы трансляции по расписанию требуется более пятнадцати файлов, используются MP3-файлы из цифрового магнитофона PV-6232. Таймер осуществляет управление магнитофоном PV-6232 по интерфейсу RS-232. Сигналы таймера имеют приоритет над сообщениями с микрофонной панели.
На приоритетный вход PRIORITY усилителя DPA-600S заведены сигналы с оконечного блока ГОЧС: управляющий «сухой контакт» и сигналы линейного уровня. Благодаря этому сигналы ГОЧС имеют наивысший приоритет в системе. В нормальном режиме работы DPA-600S усиливает линейный сигнал от таймера со входа PGM INPUT.
В дежурном режиме усилитель DPA-600S находится в выключенном состоянии. Включение усилителя осуществляется «сухим контактом», подключённым к входу AC POWER REMOTE, либо с выхода CHIME микрофонной панели, либо с выхода таймера REMOTE OUTPUT, либо с оконечного блока ГОЧС. С этой целью перечисленные выходы подключаются к указанному входу усилителя параллельно. Для подключения одного управляющего «сухого контакта» с оконечного блока ГОЧС одновременно к двум разным входам усилителя используется коммутационное устройство УК-ВК и внешний блок питания 24 В. Также для поддержания режима энергосбережения магнитофон PV-6232 запитан от розетки таймера PW-6242A, напряжение на которой 220 В появляется перед началом исполнения программы.
Порядок приоритетов: cигналы ГОЧС > таймер PW-6242A > RMC-01A
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
|
Источники сигнала |
Микрофонная панель |
Inter-M RMC-01A |
2 клавиши управления "Разговор" и "Гонг", встроенный усилитель, удаление до 500 метров |
1 |
| Цифровой магнитофон |
Inter-M PV-6232A |
SD/USB плеер (чтение MP3, FLAC, OGG, WAV, WMA), авто воспроизведение, резервное питание |
1 | |
| Программируемый таймер |
Inter-M PW-6242B |
4 канала вход-выход управляемые недельным таймером, встроенная память 1 Гб, SD-плеер (чтение MP3), управление цифровым магнитофоном, резервное питание | 1 | |
| Усилители | Цифровой усилитель |
Inter-M DPA-600S |
1 канал, 600 Вт, D-класс, входы 1 LINE/ 1 LINE PRIORITY с управляющими "сухими контактами", резервное питание |
1 |
| Устройства коммутации |
|
УК-ВК/04 |
|
1 |
| Кабели и разъемы |
Корд микрофонный |
AFFA AT-KM-093-1 |
XLR3 гнездо - XLR3 штекер, 1 метр |
2 |
| Корд микрофонный |
AFFA AT-KM-093-10 |
XLR3 гнездо - XLR3 штекер, 10 метров |
2 |
