Студенческий кампус на несколько зданий
Распределенная сетевая система громкоговорящей связи с внешними трансляционными усилителями на несколько каналов для музыкальной трансляции и громкоговорящей связи
- 5 зон оповещения и 5 каналов трансляции (масштабируется при необходимости)
- Большое количество (до 24-х) источников музыкальной трансляции
- До 24-х удаленных микрофонных панелей с выбором зон оповещения
- Настройка, мониторинг и управление системой по сети Ethernet через web-браузер персонального компьютера
Система оповещения и громкоговорящей связи (ГГС) имеет комбинированный состав — в ней представлены как элементы IP-аудиосистемы, так и обычные трансляционные усилители и громкоговорители производства Inter-M.
Зачастую комплектование аудиосистем речевого и музыкального вещания исключительно на основе IP-элементов оказывается экономически и технически нецелесообразным — особенно при трансляции одного и того же аудиопотока на большой площади или в большом количестве помещений. Выходом из данной ситуации может быть использование различных по функционалу и исполнению звуковоспроизводящих устройств.
Пример такого подхода и представлен в готовом решении нашей компании.Система рассчитана на пять зон трансляции — по количеству отдельно стоящих корпусов для проживания студентов различных факультетов. Транслировать сигнал от любого источника (ПК, аудиопроигрывателя, источника тревожных сообщений, микрофонной панели) можно как во все здания сразу, так и точечно — в каждую зону/группу зон свой аудиопоток. Гибкость настройки и алгоритм работы IP-аудиосистемы производства Inter-M позволяет организовать одновременную трансляцию до 48 источников сигнала (из них до 24 микрофонных панелей с выбором зон) и распределить ее максимум между 256 зонами.
В данном случае аудиосистема намного проще, поэтому для связи между локациями достаточно использования PoE-коммутаторов со скоростью 100 Мбит/сек.Конфигурация системы ГГС программируется и хранится внутри одного из IP-спикеров IP-1015BX, переведенного в режим контроллера (на схеме вверху слева). В его web-интерфейсе хранятся и классифицируются по функциональному назначению все элементы IP-аудиосистемы: преобразователи аудиовхода IP-1000AB, микрофонные панели RM-N1000 и аудиомосты IP-1015BX в качестве выходных зон.
Основным музыкальным источником в системе является 2-канальный цифровой аудиоплеер AFFA AFAP-024, включающий в себя устройства для воспроизведения аудиофайлов различных форматов с USB-накопителей, Bluetooth-устройств и приема сигналов радиостанций в AM/FM-диапазоне.
С помощью преобразователей аудиовхода IP-1000AB аудиопоток с AFAP-024 преобразовывается из аналогового в цифровой вид, далее цифровые данные по IP-сети через PoE-коммутаторы доставляются на расположенные в каждой зоне кампуса аудиомосты IP-1015BX, где преобразуются обратно в аналоговый линейный сигнал. До трансляционного уровня 100 В данные балансные сигналы усиливаются трансляционными усилителями Inter-M DPA-600S и распределяются по этажам кампуса на установленные там громкоговорители.
Управление сетевым аудиопотоком от AFAP-024 по нужным локациям осуществляется через интерфейс контроллера IP-1015BX с помощью любого компьютера/ноутбука/смартфона после входа по IP-адресу контроллера.
Для входа в web-интерфейс предусмотрены разные по функционалу и доступным действиям профили пользователей и соответствующие им пароли.Кроме воспроизведения сетевого аудиопотока, во внутренней памяти аудиомостов IP-1015BX в каждой зоне предусмотрена область общим объемом до 1 Гб, куда можно дополнительно записать аудиофайлы (в форматах MP3 и WAV); возможно увеличение общего объема данного вида памяти до 32 Гб за счет установки в любой аудиомост SD-карты соответствующего формата.
В системе (кроме аудиопроигрывателя) предусмотрен блок источника тревожных сообщений ARM-911A, позволяющий выдавать заранее записанные сообщения различного назначения любым удобным способом: кнопками на передней панели, удаленными «сухими контактами», с удаленной микрофонной панели RM-911D или через встроенный web-интерфейс ARM-911A.

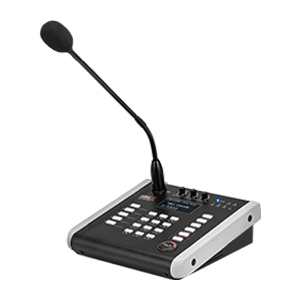

Микрофонные консоли Inter-M с выбором зон оповещения RM-N1000 позволяют выбрать нужные помещения и транслировать туда речевую информацию через микрофон, предваряя, если нужно, голосовое сообщение предупредительным сигналом гонга. Более того, наличие в RM-N1000 дополнительного линейного входа AUX обеспечивает, по сути, еще один звуковой источник в системе.
Полезной и востребованной функцией является трансляция по расписанию. Причем данная функция может быть запрограммирована как отдельно для каждой зоны, так и для всей системы в целом. В качестве аудиофайлов для воспроизведения могут быть выбраны как MP3/WAV-файлы, так и TTS-файлы нужного содержания из внутренней памяти IP-1015BX.
Для связи между элементами IP-аудиосистемы и их питания применены сетевые коммутаторы RNS-008T с функцией питания по PoE.
При необходимости последующее расширение системы легко производится добавлением аудиомостов в качестве выходных зон и преобразователей входа для увеличения числа источников сигнала.
Любой элемент данной системы территориально может находиться в произвольном месте — необходим лишь доступ в Ethernet и нахождение IP-адресов устройств в одной подсети. Такой подход максимально упрощает построение системы ГГС и настройку ее параметров, а также позволяет наращивать в дальнейшем состав оборудования без каких-либо проблем.
При желании при конфигурации системы легко настраиваются приоритеты источников трансляции, которые в любой момент могут быть перестроены при новых вводных.
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| IP-аудиосистема | IP-аудиомост | IP-1015BX |
2 режима работы контроллер / мост Питание PoE |
6 |
| IP-преобразователь аудиовхода | IP-1000AB |
1 балансный аудиовход Питание PoE и от внешнего источника |
2 | |
| Микрофонная IP-панель | RM-N1000 |
1 аудиовход Питание PoE и от внешнего источника |
1 | |
| Сетевое оборудование | Коммутатор | RNS-008T | 8 портов 10/100BASE-TX PoE | 1 |
| Источники звука | Цифровой аудиоплеер | AFAP-024 | USB-плеер/Bluetooth/FM | 1 |
| Комбинированные системы | Блок автоматического тревожного оповещения | ARM-911A | Память до 10 тревожных сообщений | 1 |
| Микрофонные панели | Микрофонная панель настольная | RM-911D | Активация до 10 тревожных сообщений | 1 |
| Трансляционные усилители | Цифровой трансляционный усилитель | DPA-600S | Выходная мощность 600 Вт | 5 |
