Состоящий из трех корпусов коммерческий объект: оздоровительный комплекс, SPA-отель, медицинское, санаторно-курортное учреждение, выставочный комплекс, учебное заведение.
IP-система с индивидуальной настройкой аудио для каждого корпуса
Распределенная СОУЭ 3 типа
- 24 зоны оповещения и 3 канала трансляции (масштабируется при необходимости)
- 3 источника музыкальной трансляции
- 3 удаленных микрофонных панели с выбором зон коммерческой трансляции
- Индивидуальный выбор аудиоконтента и регулировки громкости и тембра для каждой зоны коммерческой трансляции
- Настройка, мониторинг и управление коммерческой трансляцией по сети Ethernet через браузер персонального компьютера
Достаточно часто в системах оповещения требуется соблюсти как требования СОУЭ (оповещение о пожаре), так и трансляцию различного аудиоконтента для потребителей в разных зонах и в разное время.
Распределенная система рассматривается в данном предложении АРСТЕЛ на примере загородного спа-комплекса. Наш объект размещается в трех многоэтажных зданиях, соединенных между собой стилобатом. В каждом из трех зданий (отель, водолечебница и клиника) организована своя автономная СОУЭ 3 типа, работоспособность которой не зависит от функционирования каналов связи между зданиями.
По желанию заказчика, своя отдельная музыкальная трансляция с возможностью выбора одного из доступных источников может быть организована для каждого этажа. Кроме того, для каждой зоны обеспечивается независимая (локальная и удаленная) регулировка громкости вещания и частотных характеристик.
Построить для такого объекта работоспособную систему на базе классической 6000 серии Inter-M не представляется возможным; полноценные сетевые системы трансляции на базе сетевых контроллеров экономически не оправданы. Поэтому в данном проекте оптимальным выходом является комбинированный подход — применение классической 6000 серии для автономной СОУЭ о пожаре в комплексе с элементами IP-системы Inter-M.
Ввиду относительно небольшой мощности громкоговорителей в каждой зоне выбраны 8-канальные усилители DPA-50E, позволяющие минимизировать число усилителей в системе.
На обычные входы PGM усилителей поступают балансные линейные сигналы с выходов аудиомостов IP-1015BX, сформированных как выходные зоны для распределенной сетевой IP-системы оповещения.
Аудиомосты могут транслировать на свои выходы как аудиопоток, полученный по IP-сети, так и предварительно записанные в любом IP-1015BX аудиофайлы в форматах MP3 и WAV, а также самостоятельно сформированные пользователями файлы TTS.
Эти же аудиофайлы могут быть задействованы и при организации вещания по расписанию, причем можно организовать свою независимую трансляцию по расписанию и для всей системы в целом, и для каждой зоны в отдельности.

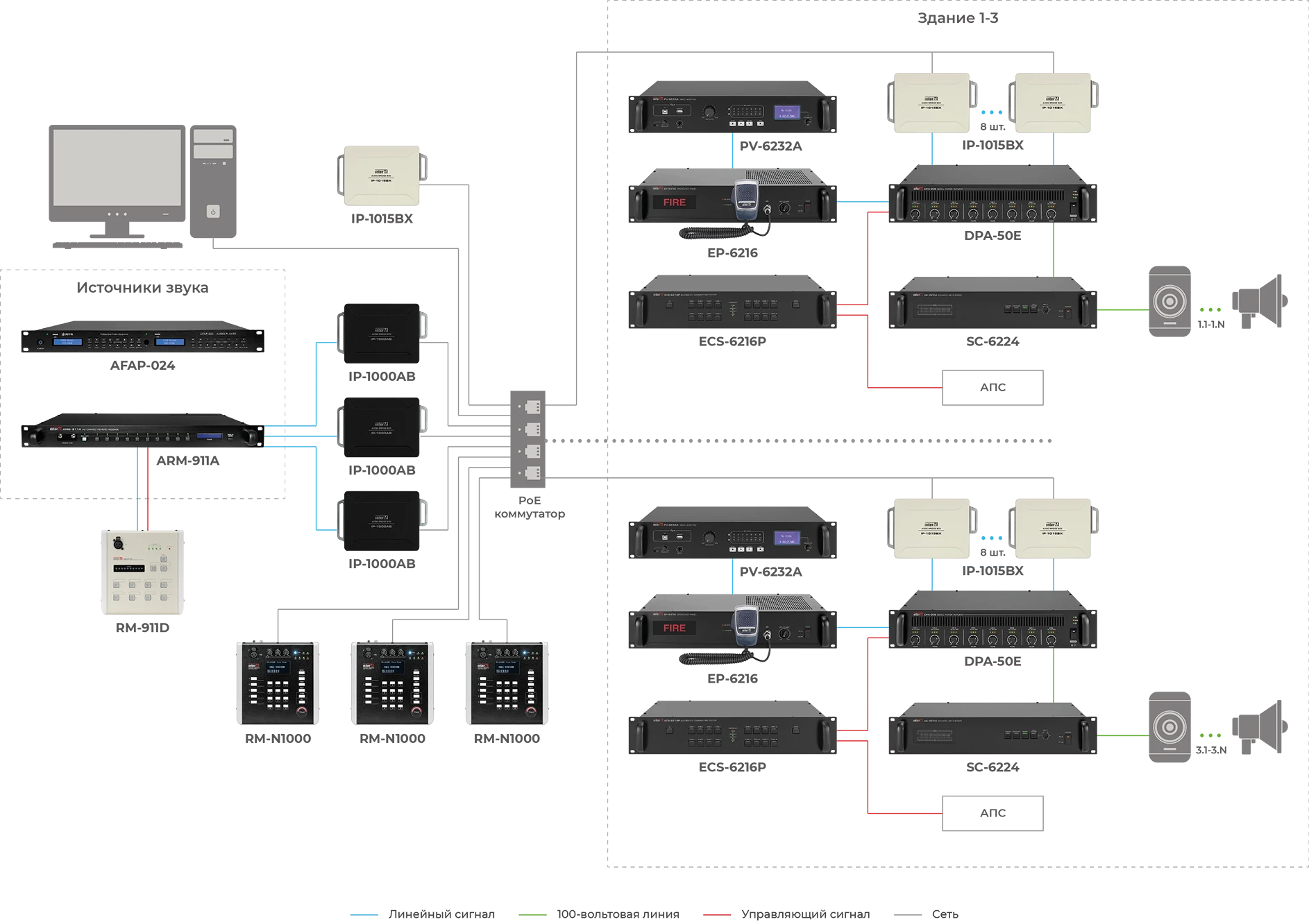

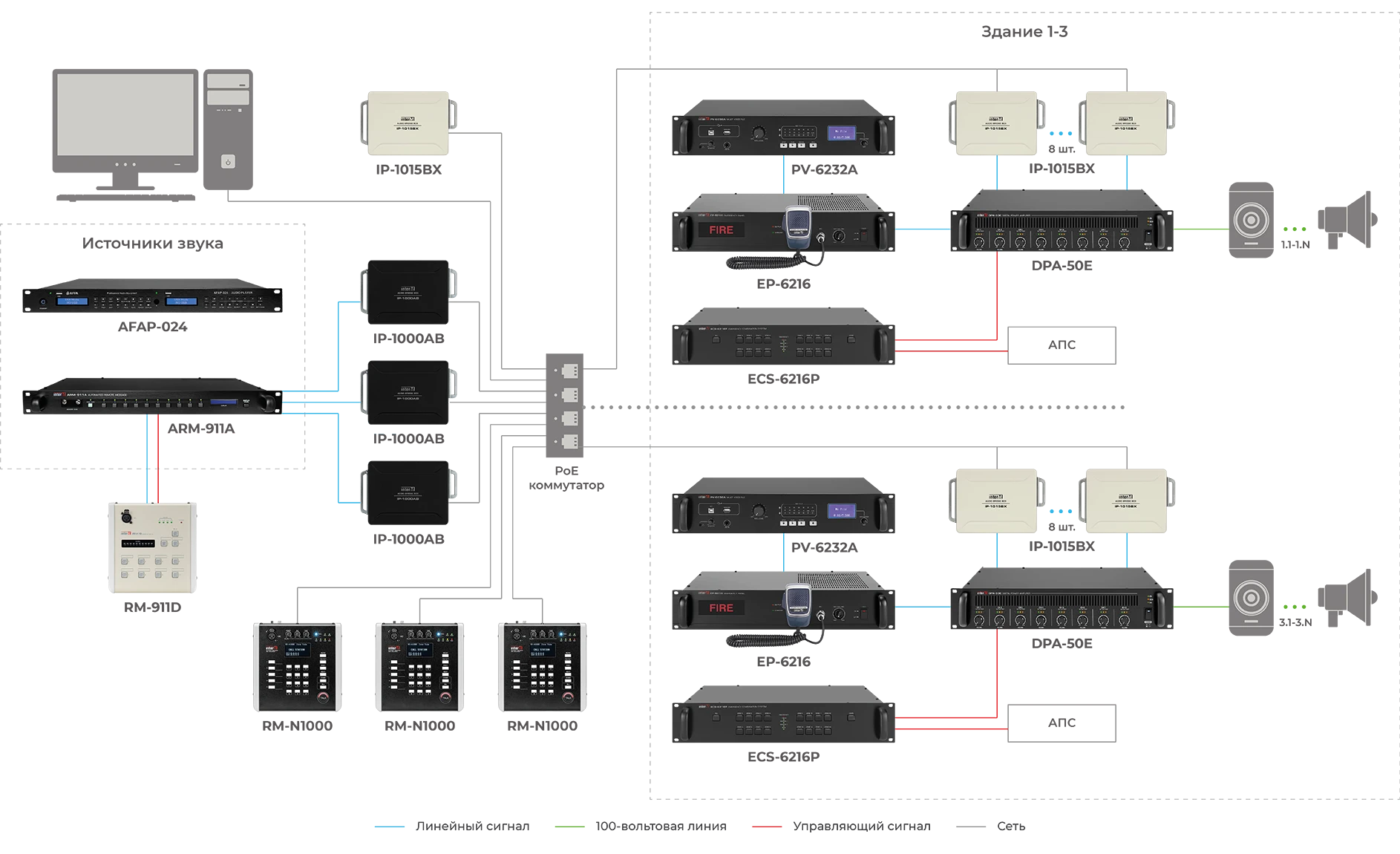

Конфигурация системы программируется с помощью компьютера и хранится внутри одного из блоков IP-1015BX, переведенного в режим контроллера (см. на схеме слева сверху от коммутатора). В его web-интерфейсе хранятся, программируются и контролируются все элементы IP-аудиосистемы: преобразователи аудиовхода IP-1000AB с соответствующими источниками звука, сетевые микрофонные панели RM-N1000 и аудиомосты IP-1015BX в качестве выходных зон (одна зона на каждый этаж).
Основным музыкальным источником в системе является 2-канальный цифровой аудиоплеер AFFA AFAP-024, включающий в себя устройства для воспроизведения аудиофайлов различных форматов с USB-накопителей, Bluetooth-устройств и приема сигналов радиостанций AM/FM-диапазона.
С помощью преобразователей аудиовхода IP-1000AB аудиопотоки с AFAP-024 преобразуются из аналогового в цифровой вид, далее эти цифровые данные по IP-сети через PoE-коммутаторы доставляются на расположенные в каждом отдельном здании аудиомосты IP-1015BX, где происходит обратная конвертация в аналоговый линейный сигнал.
Данные сигналы поступают на обычные (PGM INPUTS) входы 8-канальных усилителей DPA-50E, усиливаются до трансляционного уровня 100 В и подаются на громкоговорители на этажах.
На приоритетные входы (PRIORUTY INPUTS) этих же усилителей поступают линейные сигналы с бṓльшим приоритетом: оповещение о пожаре, от ГО и ЧС, трансляция через несетевые микрофонные панели.
Одновременно на входные «сухие контакты» приоритетных входов DPA-50E поступают управляющие «сухие контакты» с выходов контроллеров ECS-6216P. Эти сигналы включают только те зоны, где необходимо воспроизвести пожарное оповещение.
На время действия любого приоритетного оповещения музыкальная трансляция прекращается, на выходы усилителей идет аудио с приоритетного входа.
Наивысшим приоритетом в системе обладает ручное речевое оповещение с помощью микрофона-тангенты блока EP-6216.
Управление сетевым аудиопотоком от AFAP-024 по нужным локациям осуществляется через контроллер IP-1015BX с помощью любого компьютера/ноутбука/смартфона после входа по IP-адресу контроллера. Для входа в интерфейс предусмотрены разные по функционалу и доступным действиям профили пользователей и соответствующие им пароли.
Кроме воспроизведения сетевого аудиопотока, во внутренней памяти аудиомостов IP-1015BX (в каждой зоне) предусмотрена обособленная область памяти общим объемом до 1 Гб, куда можно дополнительно записать аудиофайлы MP3 и WAV. За счет установки в любой аудиомост SD-карты (объемом до 32 Гб) возможно существенно увеличить доступное пространство для звуковых файлов.
В системе, кроме аудиопроигрывателя AFAP-024, предусмотрен блок источника тревожных сообщений ARM-911A, позволяющий выдавать заранее записанные сообщения различного назначения любым удобным способом — кнопками на передней панели, удаленными «сухими контактами», с удаленной микрофонной панели RM-911D или через встроенный web-интерфейс ARM-911A.
Сетевые микрофонные консоли RM-N1000 позволяют выбрать нужные зоны и транслировать в них речевую информацию через микрофон, предваряя, если нужно, голосовое сообщение сигналом гонга. Наличие в RM-N1000 линейного входа AUX обеспечивает еще один дополнительный звуковой источник в системе.
Функция настройки приоритетов трансляции позволяет сделать некоторые RM-N1000 более приоритетными по сравнению с остальными RM-N1000, а также по сравнению с другими источниками в системе оповещения.
Максимальное количество музыкальных источников в системе можно при желании увеличить до 24-х; максимальное количество разнесенных удаленных микрофонных панелей также равно 24.
При необходимости расширить систему в дальнейшем это легко делается добавлением блоков IP-1015BX в качестве выходных зон и преобразователей входа IP-1000AB для увеличения числа источников сигнала.
Любой элемент данной системы территориально может находиться в произвольном месте — необходим лишь доступ в Ethernet и нахождение IP-адресов устройств в одной подсети. Такой подход максимально упрощает построение и последующую модификацию системы оповещения.
При желании в ходе конфигурации системы легко настраиваются приоритеты источников трансляции, которые в любой момент могут быть перестроены при новых вводных.
Для связи элементов IP-системы Inter-M между собой и их питания применены PoE-коммутаторы типа RNS-008T.
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| IP-аудиосистема | IP-аудиомост | IP-1015BX | 2 режима работы контроллер / мост Питание PoE |
25 |
| IP-преобразователь аудиовхода | IP-1000AB | 1 балансный аудиовход Питание PoE и от внешнего источника |
3 | |
| Микрофонная IP-панель | RM-N1000 | 1 аудиовход Питание PoE и от внешнего источника |
3 | |
| Сетевое оборудование | Коммутатор | RNS-008T | 8 портов 10/100BASE-TX PoE | 4 |
| Источники звука | Цифровой аудиоплеер | AFAP-024 | USB-плеер/Bluetooth/FM | 1 |
| Комбинированные системы | Блок автоматического тревожного оповещения | ARM-911A | Память до 10 тревожных сообщений | 1 |
| Микрофонные панели | Микрофонная панель настольная | RM-911D | Активация до 10 тревожных сообщений | 1 |
| Трансляционные усилители | Цифровой трансляционный усилитель | DPA-50E | 8 каналов усиления Выходная мощность 50Вт на канал |
3 |
