Многопрофильный медицинский центр, клиника, больница, включающие несколько корпусов
Распределенная сетевая система громкоговорящей связи (ГГС) на элементах IP-аудиосистемы Inter-M с внешними трансляционными усилителями и вызывными панелями обратной связи
- 8 зон оповещения и 4 канала трансляции (масштабируется при необходимости)
- 4 источника музыкальной трансляции
- Микрофонная консоль с выбором зон оповещения и возможностью связи по стандартному SIP-протоколу с вызывными панелями обратной связи
- Настройка, мониторинг и управление системой по сети Ethernet через web-браузер персонального компьютера
АРСТЕЛ предлагает отраслевое решение оповещения для крупных медицинских учреждений, насчитывающих несколько корпусов. Подготовленная на оборудовании Inter-M система громкоговорящей связи имеет комбинированный состав, представленный как элементами IP-аудиосистемы, так и обычными трансляционными усилителями и громкоговорителями.
Такой подход позволяет оптимизировать стоимость и сложность настройки проекта за счет частичного использования более дешевых (по сравнению с сетевыми устройствами) обычных несетевых комплектующих.
Система рассчитана на восемь зон трансляции — по количеству отдельно стоящих корпусов различного медицинского профиля.
Транслировать сигнал от любого источника (ПК, аудиопроигрывателей AFAP-024, микрофонной панели) можно как во все корпуса сразу, так и точечно — в каждой зоне/группе зон предусмотрен свой аудиоканал. Гибкость настройки и алгоритм работы IP-аудиосистемы производства Inter-M позволяет одновременно транслировать до 48 источников сигнала (из них до 24-х микрофонных панелей с выбором зон) и охватить до 256 зон.
Для связи между локациями используются PoE-коммутаторы, позволяющие значительно упростить монтаж системы за счет одновременной подачи и питающих напряжений, и цифровых аудиопотоков по единому патч-корду.

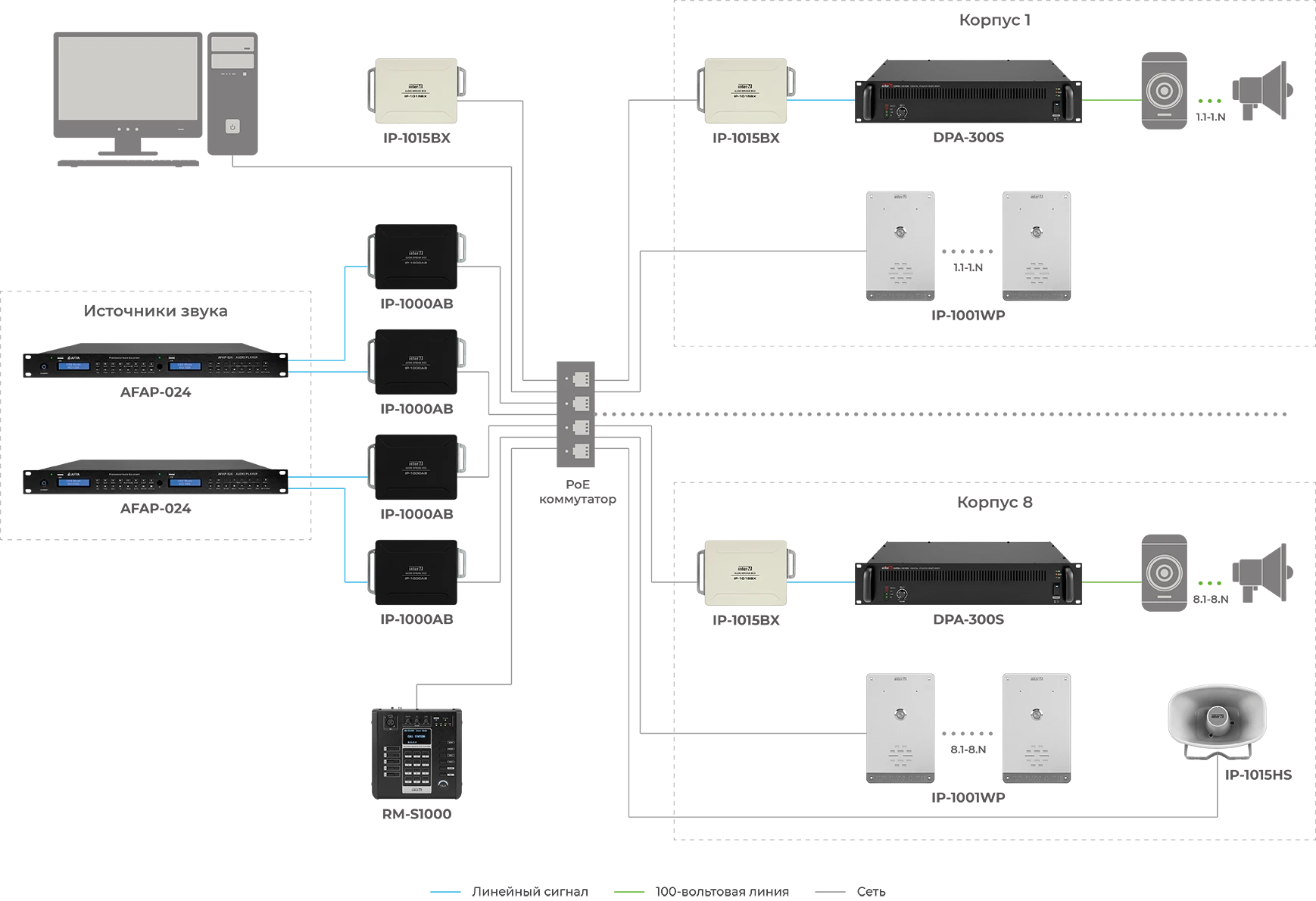

Конфигурация системы ГГС программируется и хранится внутри одного из IP-спикеров IP-1015BX, работающего в режиме контроллера (на схеме вверху слева). В его web-интерфейсе хранятся и классифицируются по функциональному назначению все элементы IP-аудиосистемы: преобразователи аудиовхода IP-1000AB, микрофонные панели RM-S1000 и аудиомосты IP-1015BX в качестве выходных зон. Поступающие в каждую зону индивидуальные цифровые аудиопотоки, которые преобразуются аудиомостами в аналоговый вид, усиливаются до 100-вольтового уровня обычными трансляционными усилителями типа DPA-300S и транслируются в линии оповещения на громкоговорители соответствующей зоны.

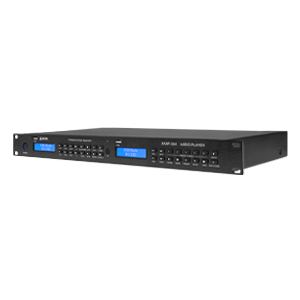

Основными музыкальными источниками в системе являются два 2-канальных цифровых аудиоплеера AFAP-024, позволяющих воспроизводить аудиофайлы различных форматов с USB-накопителей, Bluetooth-устройств и принимать сигналы радиостанций в AM/FM-диапазоне.
С помощью преобразователей аудиовхода IP-1000AB аудиопоток с AFAP-024 преобразовывается из аналогового в цифровой вид, далее эти цифровые данные по IP-сети через PoE-коммутаторы доставляются на расположенные в каждом корпусе аудиомосты IP-1015BX, где преобразуются обратно в аналоговый линейный сигнал.
До трансляционного уровня 100 В данные балансные сигналы усиливаются трансляционными усилителями DPA-300S и распределяются по соответствующим корпусам на установленные там громкоговорители.
Управление сетевым аудиопотоком от AFAP-024 по нужным локациям осуществляется через web-интерфейс контроллера IP-1015BX с помощью любого компьютера/ноутбука/смартфона после входа по IP-адресу контроллера.
Для входа в web-интерфейс предусмотрены разные по функционалу и доступным действиям профили пользователей и соответствующие им пароли.
Кроме воспроизведения сетевого аудиопотока, во внутренней памяти аудиомостов IP-1015BX в каждой зоне предусмотрена область общим объемом до 1 Гб, куда можно дополнительно записать аудиофайлы в форматах MP3 и WAV.

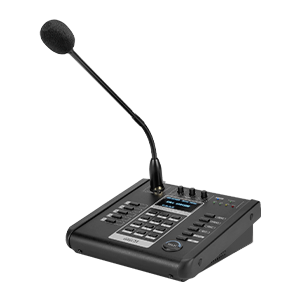

Микрофонная консоль RM-S1000 с выбором зон оповещения позволяет выбрать нужные зоны и транслировать в них речевую информацию через микрофон, предваряя, если нужно, голосовое сообщение предупредительным сигналом гонга. Более того, наличие в RM-S1000 дополнительного линейного входа AUX обеспечивает, по сути, еще один звуковой источник в системе.
Полезной и востребованной функцией является трансляция по расписанию. Причем данная функция может быть запрограммирована как отдельно для каждой зоны, так и для всей системы в целом. В качестве аудиофайлов для воспроизведения могут быть выбраны как MP3, WAV файлы, так и самостоятельно созданные пользователем TTS-файлы нужного содержания из внутренней памяти IP-1015BX.
Для связи между элементами IP-аудиосистемы и их питания применены сетевые коммутаторы RNS-008T с функцией питания по PoE.
При необходимости последующего расширения системы это легко делается добавлением аудиомостов в качестве выходных зон и преобразователей входа для увеличения числа источников сигнала.
Любой элемент данной системы территориально может находиться в произвольном месте — необходим лишь доступ в Ethernet и нахождение IP-адресов устройств в одной подсети. Такой подход максимально упрощает построение системы ГГС и настройку ее параметров, а также позволяет наращивать в дальнейшем состав оборудования без каких-либо проблем.
При желании при конфигурации системы легко настраиваются приоритеты источников трансляции, которые в любой момент могут быть изменены.
Кроме основной функции — речевой трансляции, микрофонная консоль RM-S1000 выполняет функцию коммутатора для элементов подсистемы обратной связи, организованной на базе вызывных панелей IP-1001WP, установленных в нужных локациях удаленных корпусов. Каждой сетевой вызывной панели IP-1001WP (через ее web-интерфейс) присваивается свой уникальный IP-адрес, благодаря чему оператор, находящийся рядом с микрофонной панелью RM-S1000, может либо принять, либо сделать вызов на вызывную панель.
Сама вызывная панель IP-1001WP программируется таким образом, что при нажатии ее кнопки можно осуществить либо вызов коммутатора RM-S1000, либо запуск аудиофайла в системе ГГС, либо активацию некоторых дополнительных действий. Все особенности ее функционирования (активация определенного действия при нажатии кнопки, активация выходного релейного контакта с задержкой или без, автоответ и пр.) удобно программировать через web-интерфейс IP-1001WP при активации IP-адреса соответствующей вызывной панели.
Состав и алгоритм взаимодействия RM-S1000 с вызывными панелями прописывается в web-интерфейсах самой микрофонной консоли и контроллера IP-аудиосистемы IP-1015BX. Здесь можно выбрать вариант сигнала вызова и отрегулировать его громкость, а также громкость микрофона и мониторного динамика; включить шумоподавление и устранение эффекта эха; алгоритм обработки при поступлении нескольких вызовов и т.д. Все вызывные панели имеют линейный выход, сигнал с которого (при необходимости) можно подать на внешний усилитель и, таким образом, значительно увеличить громкость аудиосигнала вызывной панели и, соответственно, площадь озвучивания.
В определенных локациях вне помещений можно при необходимости установить отдельные всепогодные IP-рупоры IP-1015HS, позволяющие, по сути, нарастить систему дополнительными зонами со своим уникальным аудиоконтентом. Устанавливать (и при необходимости — переносить) их можно в любом подходящем месте, достаточно лишь дотянуть до IP-1015HS стандартный 4-парный патч-корд. Неплохим дополнением при использовании IP-1015HS является и возможность прослушивания акустической обстановки в месте установки рупора (при активации сеанса связи с помощью RM-S1000).
Скрыть описание| Тип оборудования | Наименование | Модель | Характеристики | Кол-во |
|---|---|---|---|---|
| IP-аудиосистема | IP-аудиомост | IP-1015BX | 2 режима работы контроллер / мост Интерфейсы Ethernet 10/100 BASE-TX PoE |
9 |
| IP-преобразователь аудиовхода | IP-1000AB | 1 балансный аудиовход Интерфейсы Ethernet 10/100 BASE-TX PoE |
4 | |
| IP настенная вызывная панель | IP-1001WP | Интерфейсы Ethernet 10/100 BASE-TX PoE Мощность встроенного динамика 5 Вт |
16 | |
| Микрофонная панель | RM-S1000 | 1 аудиовход Интерфейсы Ethernet 100/1000 BASE-TX PoE |
1 | |
| Трансляционные усилители | Цифровой трансляционный усилитель | DPA-300S | Выходная мощность 300 Вт | 8 |
| Сетевое оборудование | Коммутатор | RNS-008T | 8 портов downlink 10/100BASE-TX PoE | 1 |
| Источники звука | Цифровой аудиоплеер | AFAP-024 | USB-плеер/Bluetooth/FM | 4 |
| Рупорный громкоговоритель | Рупорный громкоговоритель | IP-1015HSA | Интерфейсы Ethernet 10/100 BASE-TX PoE | 1 |
Компанией АРСТЕЛ разработаны готовые решения для организаций различных отраслей. Наши специалисты также подготовят индивидуальный проект оповещения и трансляции для вашего бизнеса. Обратитесь в АРСТЕЛ за качественной и надежной системой оповещения!
