Торговый центр с крупными арендаторами

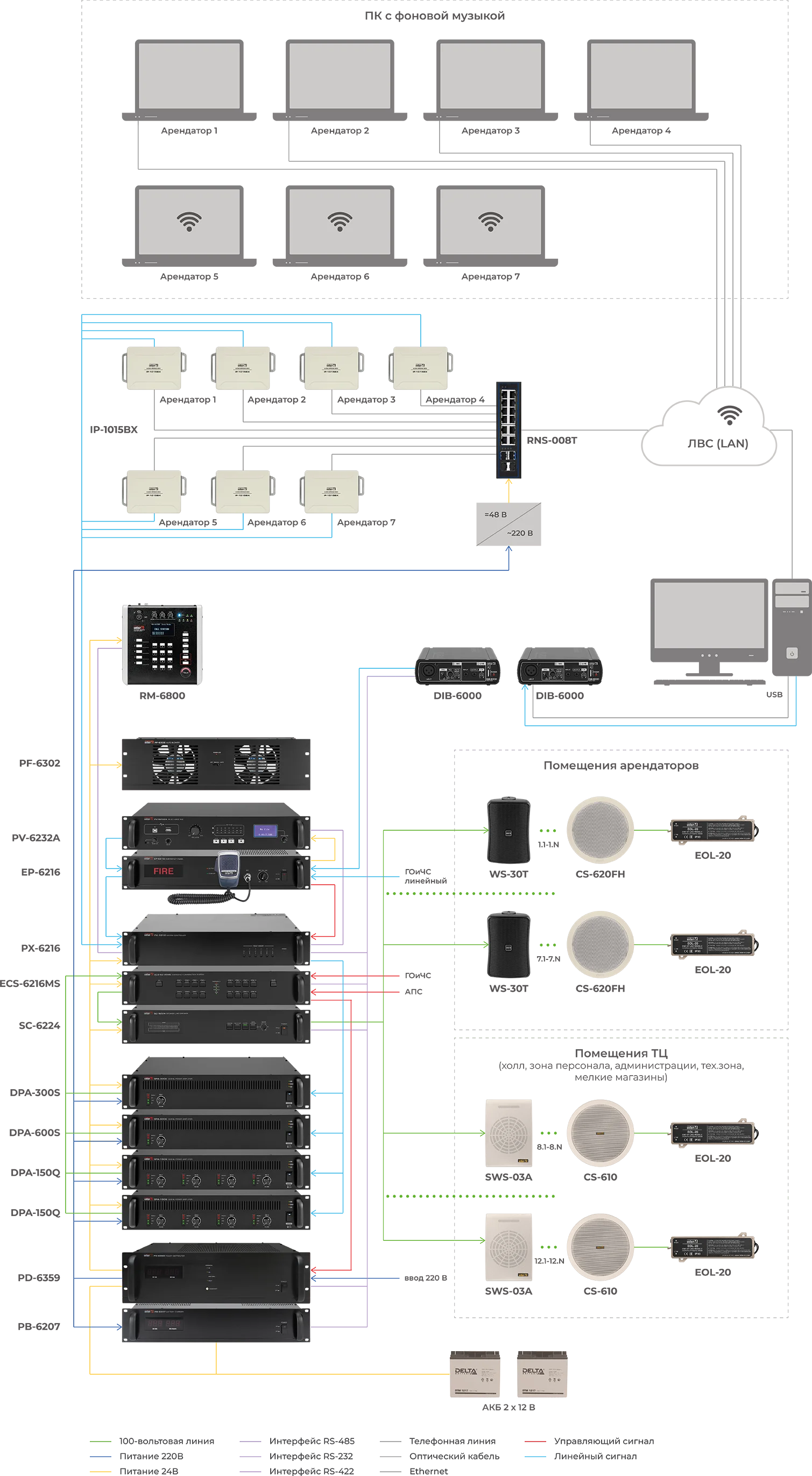

Многоканальная система оповещения и музыкальной трансляции. Стоечное оборудование Inter-M на базе матричного контроллера PX-6216 серии 6000
Третьего, четвертого и пятого типа
- Многоканальное вещание (8 каналов и 16 зон с возможностью расширения до 160 зон)
- Удаленное подключение к источникам музыки через web-интерфейс по сети Ethernet
- Индивидуальный недельный таймер для каждого канала
- Индивидуальный аудиоплеер (1 Гб встроенной памяти с возможностью расширения за счет установки дополнительной SD-карты памяти до 32 Гб)
- Контроль линий оповещения
- Зарядка аккумуляторных батарей резервного источника питания
Система оповещения и управления эвакуацией совмещена с системой фонового озвучивания, построена на оборудовании Inter-M стоечного исполнения. Решение рассчитано на 16 зон с возможностью увеличения: семь каналов-зон мощностью до 150 Вт на канал для крупных арендаторов (мощность может быть разной) и один общий канал мощностью до 900 Вт (мощность так же можно как увеличить, так и уменьшить) и девять зон остальных арендаторов, масштабируемых до 160-ти. Аудиоматрица матричного контроллера PX-6216 обеспечивает распределение аудиосигналов по восьми каналам-зонам, переключение между источниками музыки с учетом их приоритета и стыковку с системой оповещения ГОЧС.
Для передачи сообщений по громкой связи предназначена микрофонная панель RM-6800 с возможностью подключить до четырех микрофонных панелей.
Особенностью данной конфигурации оборудования, выделяющей ее среди прочих вариантов, является то, что в качестве источников используются сетевые IP-аудиомосты IP-1015BX. В большинстве случаев, торговые центры насчитывают есть несколько «якорных» арендаторов, занимающих несколько тысяч квадратных метров, и множество мелких фирм, арендующих помещения небольшой площади. Система позволяет выделить помещения крупных арендаторов в отдельные каналы и, по сути, передать арендатору управление звуком на арендуемой им территории. Используя предоставленные владельцем ТЦ индивидуальный пароль и логин, арендатор через WEB-интерфейс получает широкие возможности для создания аудиофона на своей территории на базе уже установленного владельцем оборудования, без необходимости дублирования и установки собственной акустики для фоновой музыки. К его услугам широкий функционал системы озвучивания: возможность через интернет удаленно закачивать музыку на аудиомост (1 Гб на IP-1015BX и 32 Гб при установке SD-диска), запуск, остановка, переключение плейлиста, регулировка громкости, корректировка частоты (8-полосный эквалайзер). Также имеется недельный таймер для запуска по расписанию, например, рекламных объявлений или объявлений о режиме работы. Также возможно создать текстовый файл для дальнейшей голосовой трансляции (TTS, Text-to-Speech). Подключение IP-1015BX к IP-телефонии через Asterisk еще больше расширяет функционал аудиомоста.
Все манипуляции выполняются через интернет — арендатор не имеет физического доступа к оборудованию системы и аудиомостам других арендаторов. Важно также, что аудио от сетевого IP-аудиомоста IP-1015BX в системе имеет самый низкий приоритет, то есть при чрезвычайной ситуации работа аудиомоста никак не помешает тревожному оповещению согласно прописанному в контролере алгоритму, доступ к которому имеет только администрация ТЦ.
Помимо вышеперечисленного, система имеет еще ряд плюсов, которые дает использование многоканального матричного контролера PX-6216. Из основных это запись до 12 различных конфигураций системы (пресетов). Включение первых шести пресетов осуществляется с помощью кнопок на передней панели устройства. Система позволяет запрограммировать до 160 различных сценариев эвакуации, запуск которых осуществляется по «сухому контакту», что позволяет использовать ее для СОУЭ третьего, четвертого и даже пятого типа. И конечно, всеми функциями контролера можно управлять удаленно через ПК с установленной программой MS-6800.
Блок SC-6224 контролирует трансляционные линии с громкоговорителями на обрыв, короткое замыкание, замыкание на землю и изменение импеданса на 10 или 20 %. Контроль может осуществляться как в ручном, так и автоматическом режиме.
Блок контроля и распределения питания PD-6359 обеспечивает электропитанием все оборудование системы. Дежурный режим PD-6359 позволяет существенно снизить потребление электроэнергии за счет полного отключения усилителя мощности. Резервное питание всей системы обеспечивается от аккумуляторных батарей общим напряжением 24 В. Зарядное устройство PB-6207 используется для поддержания аккумуляторов в рабочем состоянии.
Данная стойка стандартно сопрягается с системами РАСЦО, для этого оконечный блок сопряжения с РАСЦО должен иметь на выходе линейный аудиосигнал и управляющий «сухой контакт». При появлении управляющего сигнала на оконечном блоке отключается трансляция фоновой музыки, и во все зоны транслируется сигнал ГОЧС.
Скрыть описание| Тип оборудования | Наименование | Модель Inter-M | Характеристики | Кол-во |
|---|---|---|---|---|
| Блоки управления | Матричный аудиоконтроллер | PX-6216 | 8 каналов 16 подключаемых источников |
1 |
| Блок расширения матричного контроллера | ECS-6216MS | 16 зон оповещения | 1 | |
| Блок тревожной сигнализации | EP-6216 | 5 уровней приоритета | 1 | |
| Блок сопряжения с компьютером | DIB-6000 | Интерфейсы подключения USB/RS-485 | 1 | |
| Блоки контроля и мониторинга | Блок контроля линий оповещения | SC-6224 | 24 контролируемых линии | 1 |
| Источники сигнала | Цифровой магнитофон | PV-6232A | Интерфейс управления RS-232 Резервное питание 24 В |
1 |
| IP-аудиомост | IP-1015BX | Встроенная память 1 Гб Интерфейс: Ethernet 10/100 BASE-TX PoE |
7 | |
| Микрофонные панели | Универсальная микрофонная панель | RM-6800 | до 160 зон оповещения | 1 |
| Сетевое оборудование | Коммутатор | RNS-008T (PoE) | неуправляемый, 11 портов | 1 |
| Усилители мощности трансляционные | Цифровой трансляционный усилитель мощности | DPA-300S | Одноканальный Номинальная выходная мощность на канал 300 Вт |
1 |
| Цифровой трансляционный усилитель мощности | DPA-600S | Одноканальный Номинальная выходная мощность на канал 600 Вт |
1 | |
| Цифровой трансляционный усилитель мощности | DPA-150Q | 4 канала усиления Номинальная выходная мощность на канал 150 Вт |
2 | |
| Питание | Блок контроля и распределения питания | PD-6359 | Максимальная нагрузка 6 кВт | 1 |
| Зарядное устройство | PB-6207 | Максимальный ток заряда 3 А | 1 | |
| Блоки вентиляторов | Автоматический вентилятор | PF-6302 | Напряжение питания 24 В | 1 |
| Аксессуары | Оконечный модуль контроля трансляционных линий | EOL-20 | Входной импеданс 3,4 кОм | 12 |
