Оборудование системы
Озвучивание небольших концертных, спортивных, актовых залов возможно с помощью двухканальной профессиональной системы звукоусиления Inter-M, в составе которой усилители V2-2000, V2-5000 и два линейных массива акустических систем NLA-серии.
Каждый линейный массив состоит из четырех акустических модулей NLA-5 и одного сабвуфера NLA-15S. Сегмент линейного массива из NLA-5 воспроизводит сигналы высоких, средних и частично низких частот в диапазоне 120...20 000 Гц. Модуль содержит встроенный пассивный кроссовер, разделяющий частотный диапазон на две части и подающий их на разные драйверы, поэтому к модулю подается один канал. Низкочастотные сигналы (SUB) в диапазоне 39...120 Гц воспроизводит сабвуфер NLA-15S.
Модули NLA-5 имеют узкую диаграмму направленности по вертикали (10º) и широкую диаграмму по горизонтали (90º). Благодаря таким характеристикам можно легко формировать необходимую характеристику диаграммы направленности по вертикали, изменяя угол наклона модулей линейного массива. Каждый модуль может отклоняться до 10º с шагом в 1º. Массив способен объединять до 24-х модулей. Подвешивается линейный массив тросами необходимой длины, которые крепятся к раме NLA-5 Frame. Возможны варианты встраивания кластера в стену или установки на пол.

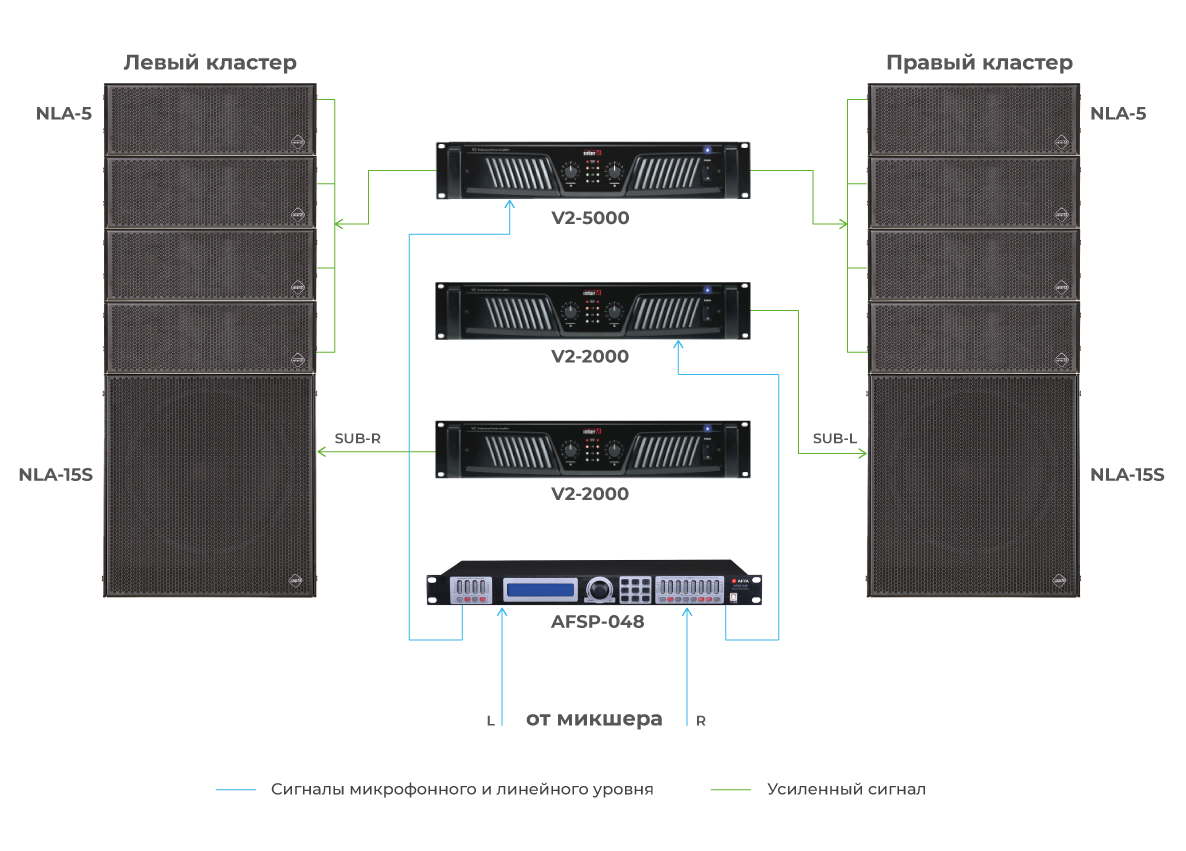

Структурная схема
Описание структурной схемы
Двухканальная профессиональная система звукоусиления построена с применением цифрового сигнального процессора AFSP-048, имеющего четыре входных и восемь выходных аудиоканалов. На основе процессора реализуется функция двухканального кроссовера. Каждый из двух входных сигналов процессор разделяет на два сигнала с полосами частот 39...120 Гц (для сабвуфера NLA-15S), 120...20 000 Гц (для громкоговорителей модулей NLA-5).
Выходные сигналы сабвуферов усиливаются двумя усилителями V2-2000, включенными по мостовой схеме. Сигналы для громкоговорителей поступают на усилитель V2-5000, работающий в стереорежиме. Соединение цифрового сигнального процессора с усилителями мощности выполняется микрофонными аудиокабелями АТ-КМ-093-1.
Усиленный сигнал поступает на модули и сабвуферы по акустическому кабелю. Модули в кластере соединяются параллельно.
Линейные массивы в системе профессионального озвучивания обеспечивают широкий диапазон воспроизводимых частот: 39...20 000 Гц.
Выходная мощность профессиональной системы звукоусиления в стандарте DIN POWER:
- 2×1200 Вт (для акустических систем NLA-15S, нагрузка 8 Ом)
- 2×1200 Вт (для громкоговорителей модулей NLA-5, нагрузка 4 Ом)
Состав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Аудиопроцессор | Цифровой звуковой процессор | AFSP-048 | 4 входа, 8 выходов, 20...20 000 Гц | 1 |
| Усилители | Усилитель мощности для модулей | V2-5000 | 2×1600 Вт, 4 Ом, 20...20 000 Гц | 1 |
| Усилитель мощности для сабвуфера | V2-2000 | 2 канала по 300 Вт, 8 Ом | 2 | |
| Линейные массивы | Модуль акустического массива | NLA-5 | НЧ 160 Вт/93,57 дБ, ВЧ 30 Вт/105,83 дБ, 75...20 000 Гц | 8 |
| Сабвуфер акустического массива | NLA-15S | 1200 Вт, 99 дБ, 28...3500 Гц | 2 | |
