Особенности озвучивания

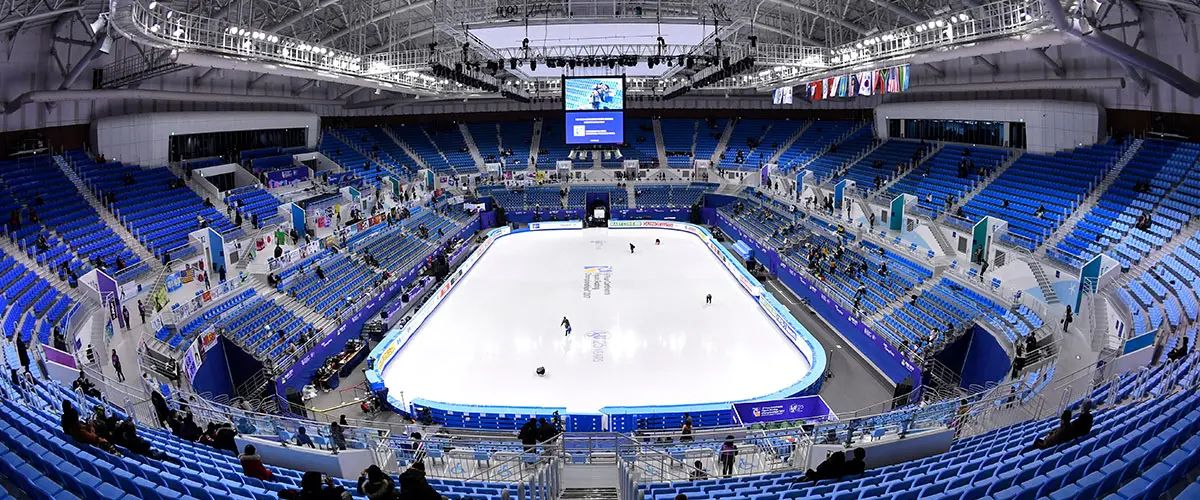

Помещения с ледовой ареной отличаются перепадами температур и повышенной влажностью. В нерабочее время, когда осушители отключены, влага конденсируется на всех доступных поверхностях. К тому же такие помещения не всегда обладают хорошей акустикой.
Структурная схема
Описание структурной схемы
Особенностью данной схемы являются использование влагозащищенных акустических систем, предназначенных для работы в условиях высокой влажности, и дополнительная схема озвучивания зрительных мест, которая улучшает восприятие транслируемой информации и музыки.
Для комментаторской кабины в данной схеме предназначены 2 панели с динамическими микрофонами RM-02. Направленность динамического микрофона улучшает отношение полезного сигнала к помехам, эффективно снижая влияние посторонних шумов, а наличие кнопки с фиксатором является одним из главных преимуществ RM-02 для данной схемы.
Помимо микрофонных панелей в схеме предусмотрена двухканальная радиосистема AFRM-102 с двумя подключаемыми динамическими микрофонами. AFRM-102 подключена в пульт через подавитель AFFD-042, который используется для борьбы с эффектом обратной связи, осуществляя автоматическое ослабление частот самовозбуждения в реальном времени.
В качестве источника звука в схему включен аудиоплеер AFAP-024. Аудиоплеер имеет 2 независимых канала воспроизведения. Каждый канал снабжен портом USB и возможностью синхронизации с Bluetooth-устройствами. Плеер поддерживает популярные аудиоформаты MP3, FLAC, WAV, WMA, APE, а также способен принимать радиостанции в AM/FM-диапазоне.
Микшерный пульт MX-1646D, при своей легкости и компактности, оснащен 8-мью моновходами и 4-мя стереовходами, что дает возможность подключить больше оборудования. Четыре AUX- и четыре GROUP- выхода позволяют подключить устройства обработки или мониторы на сцене для музыкантов. Имеется возможность записи wav-файла с мастер-шины. Пульт также обладает встроенным процессором эффектов, что расширяет возможности обработки звука.
Для усиления сигнала в схеме задействованы 3 двухканальных усилителя V2-4000 и 2 четырехканальных усилителя DPA-300Q.
V2-4000 обладает равномерной амплитудно-частотной характеристикой. Малые нелинейные искажения во всем амплитудном диапазоне усиливаемого сигнала и низкий уровень собственных шумов обеспечивают качественное усиление сигнала от источника звука. V2-4000 оборудован CLIP-контроллером, который ослабляет уровень выходного сигнала в случае превышения допустимого значения, тем самым защищая усилитель и акустические системы от перегрузки. Каждый усилитель обеспечивает суммарную выходную мощность в 2600 Вт на 4 акустические системы.
Импульсный режим работы усилителя мощности DPA-300Q и встроенного блока питания обеспечивают коэффициент полезного действия до 85%, что является хорошим показателем даже для усилителей мощности класса D. Также DPA-300Q включает в себя эффективную систему защиты от ошибок инсталляции или аварий. Суммарная мощность каждого усилителя DPA-300Q составляет 1200 Вт.
Главным преимуществом данной схемы озвучивания ледовой арены является использование влагозащищенных акустических систем.
Для озвучивания самой арены применена акустика AFLP-1201, предназначенная для работы в условиях высокой влажности, с рабочим диапазоном температур от -20 до +40 °C. Влагозащищенное исполнение корпуса и пропитка диффузора водонепроницаемым средством обеспечивают степень защиты оболочки IP55. Несмотря на защищенное исполнение корпуса, качество звучания сохраняется на высоком уровне. Это достигается благодаря высокой чувствительности и равномерности АЧХ.
Для подзвучивания трибун в целях повышения разборчивости применяются 2-полосные всепогодные громкоговорители WS-80T.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Источники звука | Базовые станции для микрофонов + 2 микрофона |
AFFA AFRM-102 |
Дальность до 100 м, радиочастоты: 667,5...682,845 МГц с шагом 155 кГц, диапазон частот: 50...16 000 Гц | 1 + 2 |
| Микрофонная консоль |
Inter-M RM-02 |
Однонаправленный, 50...10 000 Гц | 1 | |
| Аудиоплеер |
AFFA AFAP-024 |
Два независимых канала. Порты USB. Возможность воспроизведения с Bluetooth-устройств. Прием радиостанций в AM/FM-диапазоне. | 1 | |
| Микшеры и контроллеры | 16-канальный аналоговый микшер |
Inter-M MX-1646 |
8 моновходов, 4 стереовхода, MP3 плеер, стереоаудиоинтерфейс, 4 групповые шины, встроенный процессор эффектов | 1 |
| Цифровой звуковой процессор |
AFFA AFSP-148 |
4 входа, 8 выходов на разъемах XLR, матрица коммутации, компрессор, лимитер, гейт, многополосный параметрический эквалайзер, линия задержки сигнала | 1 | |
| Подавитель обратной связи |
AFFA AFFD-042 |
2 независимых канала обработки сигнала, 12-полосные фильтры, компрессор, лимитер и подавитель шума | 1 | |
| Усилители | Аналоговый усилитель |
Inter-M V2-4000 |
2 канала по 750 Вт 8 Ом, 1300 Вт 4 Ом, параллельный режим | 3 |
| Четырехканальный трансляционный цифровой усилитель |
Inter-M DPA-300Q |
4 канала по 300 Вт 8 Ом | 2 | |
| Акустические системы | Влагозащищенная акустическая система |
AFFA AFLP-1201 |
12″ НЧ драйвер, 700 Вт 8 Ом, 98 дБ, IP55 | 12 |
| 2-полосный всепогодный громкоговоритель |
Inter-M WS-80T(BK) |
80 Вт, 80...20 000 Гц, 8 Ом, 125 Ом / 250 Ом / 500 Ом / 1 кОм / 2 кОм | 32 | |
