Озвучивание стадионов с помощью IP-технологий
Особенности озвучивания

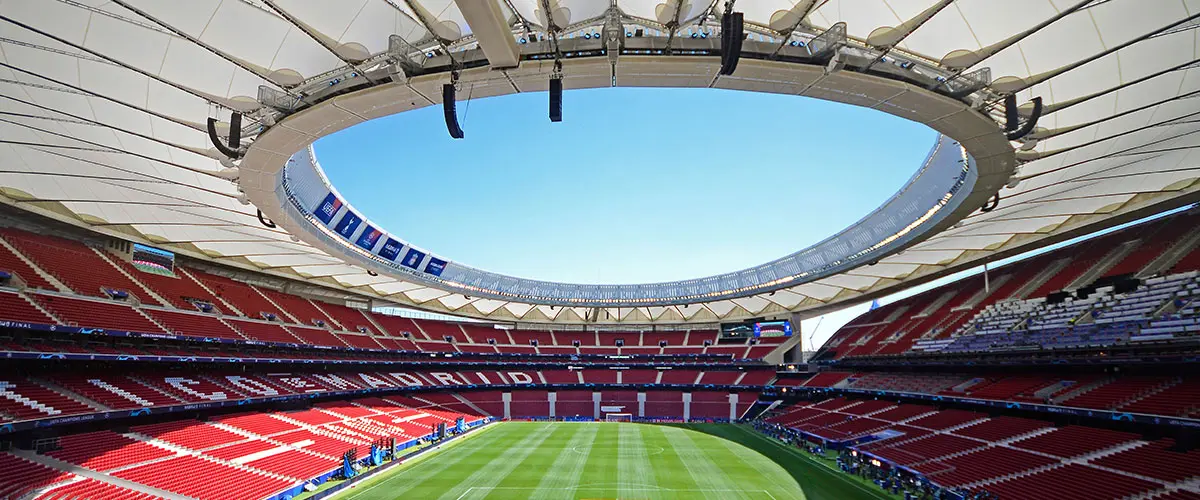

Стадион является местом большого скопления людей, это могут быть как, например, болельщики футбольных клубов, так и поклонники музыкальных групп — на спортивных аренах проводятся всевозможные мероприятия: матчи, концерты, фестивали. Очень важно, чтобы посетителям спортивно-концертных площадок было не только интересно, но и удобно.
Особенность озвучивания открытых спортивных стадионов заключается в необходимости озвучивать пространства, достаточно удаленные от мест размещения акустики. Следовательно, выбираемые модели громкоговорителей должны обладать достаточной мощностью или объединяться в кластеры для создания необходимого уровня звукового давления в зрительских зонах. Для таких целей компания АРСТЕЛ рекомендует линейные массивы серии NLA от компании Inter-M.

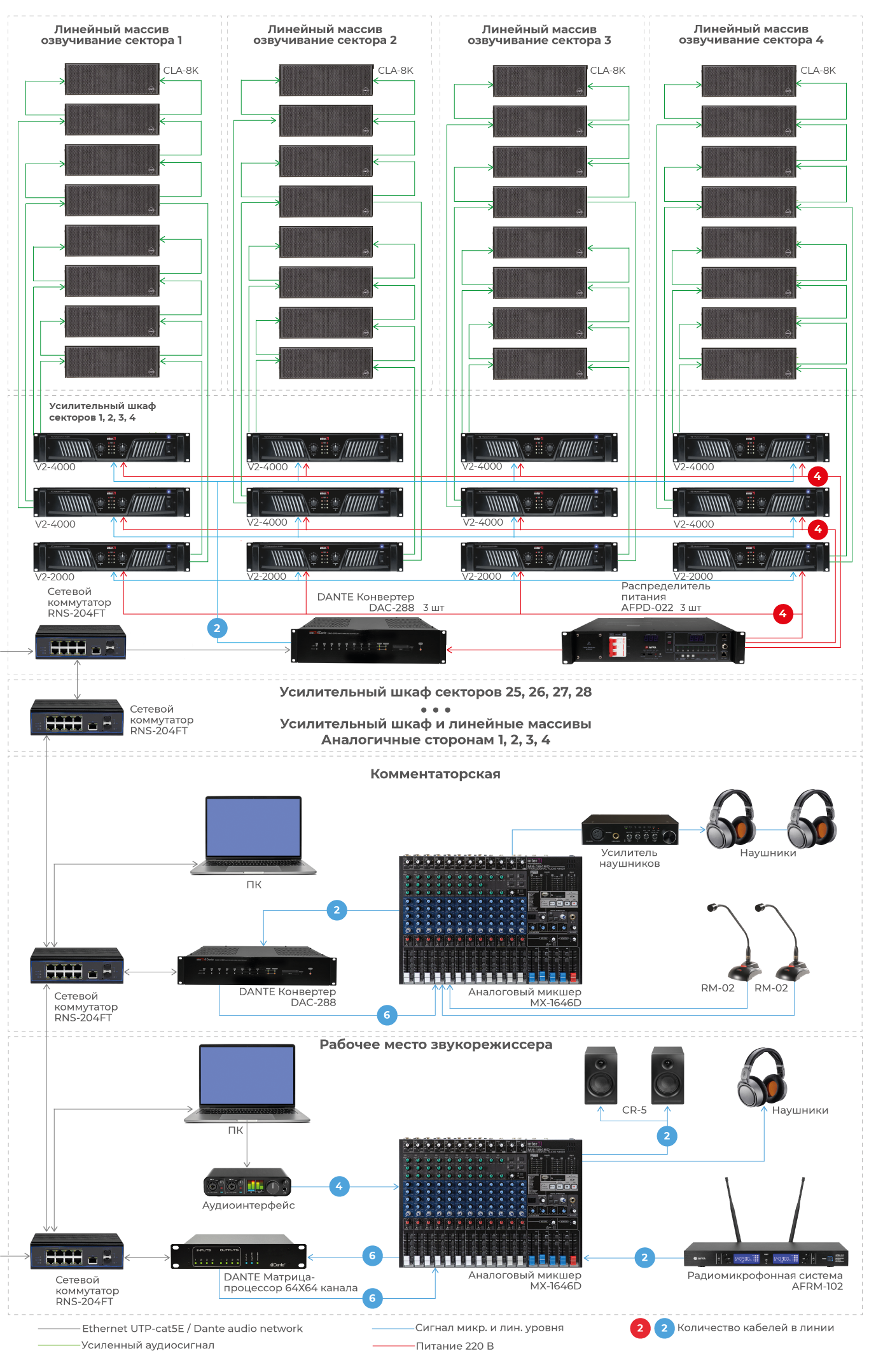

Структурная схема
Описание структурной схемы
Предлагаемая схема предусматривает озвучивание стадиона линейными массивами NLA-5, которые при компактных размерах имеют высокую чувствительность и достаточный уровень звукового давления. В серии NLA используются высококачественные громкоговорители. Среднечастотные громкоговорители для большей эффективности дополнительно используют систему принудительного охлаждения, а высокочастотные изготовлены из титана — для высококачественного воспроизведения без искажений.
Зоны озвучивания стадиона поделены на четыре сектора по два яруса — нижний и верхний. Для стадионов характерны большая площадь и большие расстояния, поэтому в схеме сигнал от источника звука к усилителям передается по сетевому протоколу Dante, который обеспечивает точную синхронизацию, малое время задержки и высокое качество исходного сигнала. Это также позволяет уменьшить количество аналоговых линий, а вместе с этим сэкономить и избежать ослабления сигнала в протяженных линиях передачи. Сигнал с микшерного пульта MX-1646D поступает на процессор-конвертер Dante, где осуществляется его разделение по частотным диапазонам, и преобразуется в цифровой сигнал, который передается по сети на расстояние до 100 м. Потом сигнал принимает конвертер Inter-M DAC-288, конвертирует его в аналоговую форму и передает на усилитель мощности, и далее усиленный сигнал поступает на акустическую систему линейного массива Inter-M NLA-5.
СкрытьСостав оборудования
| Тип оборудования | Наименование | Модель | Характеристики | Количество |
|---|---|---|---|---|
| Aкустические системы | Линейный массив |
Inter-M NLA-5 |
Двухполосный усилительный модуль линейного массива (НЧ 160 Вт/93,57 дБ, ВЧ 30 Вт/105,83 дБ, 75...20 000 Гц) | 64 |
| Активные контрольные мониторы |
Inter-M CR-5 |
Двухполосный, 170 Вт, 75...20 000 Гц, 112 дБ | 2 | |
| Усилители | Усилитель мощности |
Inter-M V2-4000 |
2×1900 Вт (2 Ом), 20...20 000 Гц | 8 |
| Микшерный пульты | Аналоговый микшер |
Inter-M MX-1646D |
16 каналов, 4 групповые шины, 4 шины AUX | 2 |
| Источники сигнала | Микрофонная панель |
Inter-M RMC-02 |
Со встроенным усилителем, кнопка с фиксацией | 2 |
| Радиомикрофонная система |
AFFA AFRM-102 |
Двухканальная радиосистема с двумя динамическими микрофонами | 1 | |
| Сетевое оборудование | Конвертер Dante |
Inter-M DAC-288 |
Сетевой аудиоконтроллер, технология Dante, 8 аудиовходов, 8 аудиовыходов, RS-232, 8 пар ’сухих контактов’ | 3 |
| Сетевой коммутатор |
Rondo RNS-204FT |
2 SFP-модуля в комплекте для подключения оптоволоконной линии. Режим «Extend» для увеличения дальности передачи данных по кабелю Cat 5e/6 до 250 м. Резервирование электропитания. | 4 | |
| Питание | Распределитель питания |
AFFA AFPD-022 |
8 независимых каналов, выходная мощность 22 кВт | 2 |
