| Размер сцены, м | 10x8 |
| Габаритные размеры, м | 21,2×10,4 |
| Максимальный просвет, м | 7,2 |
| Общая высота конструкции, м | 9 |
| Общий вес крыши, кг | 2500 |
| Вес подиума, кг | 1800 |
| Высота подиума, м | 1 |
| Нагрузка на крышу (общая распределенная), кг | до 3500 |
Сценический комплекс с двускатной крышей и звуковыми порталами AFGC-1008SE

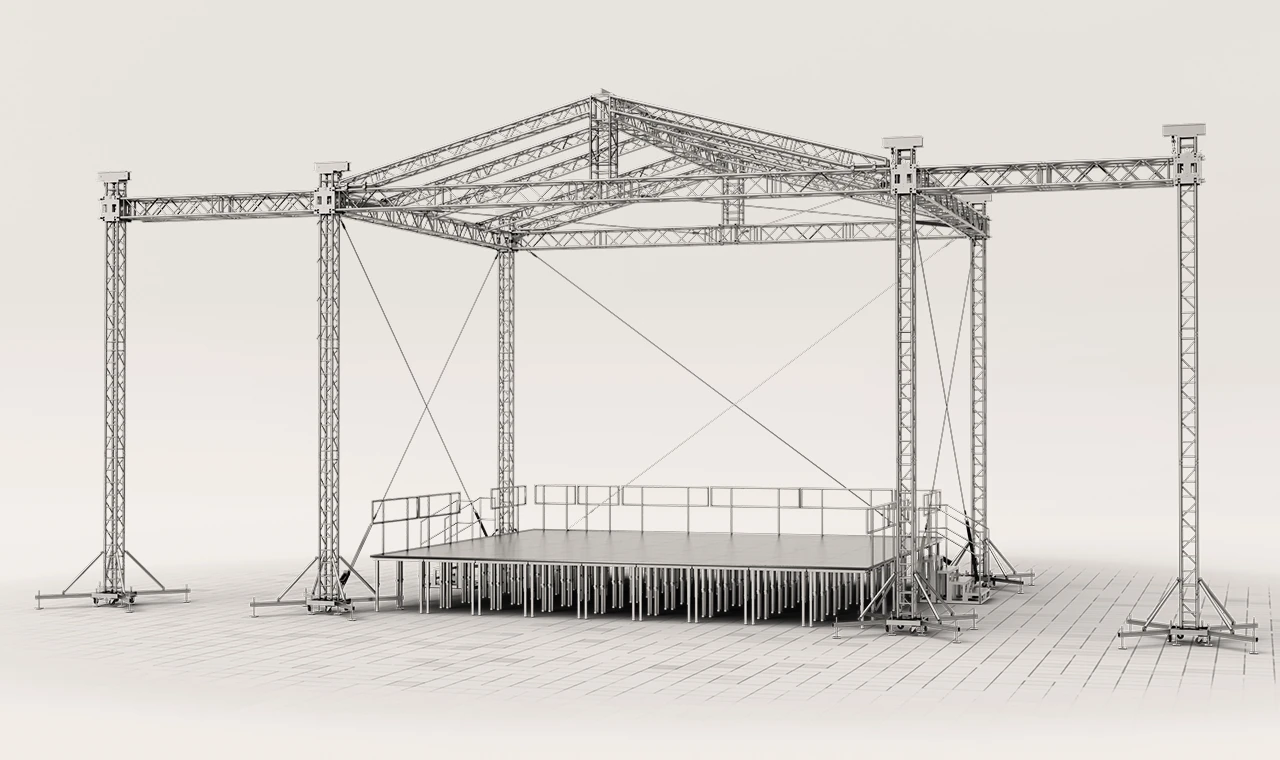

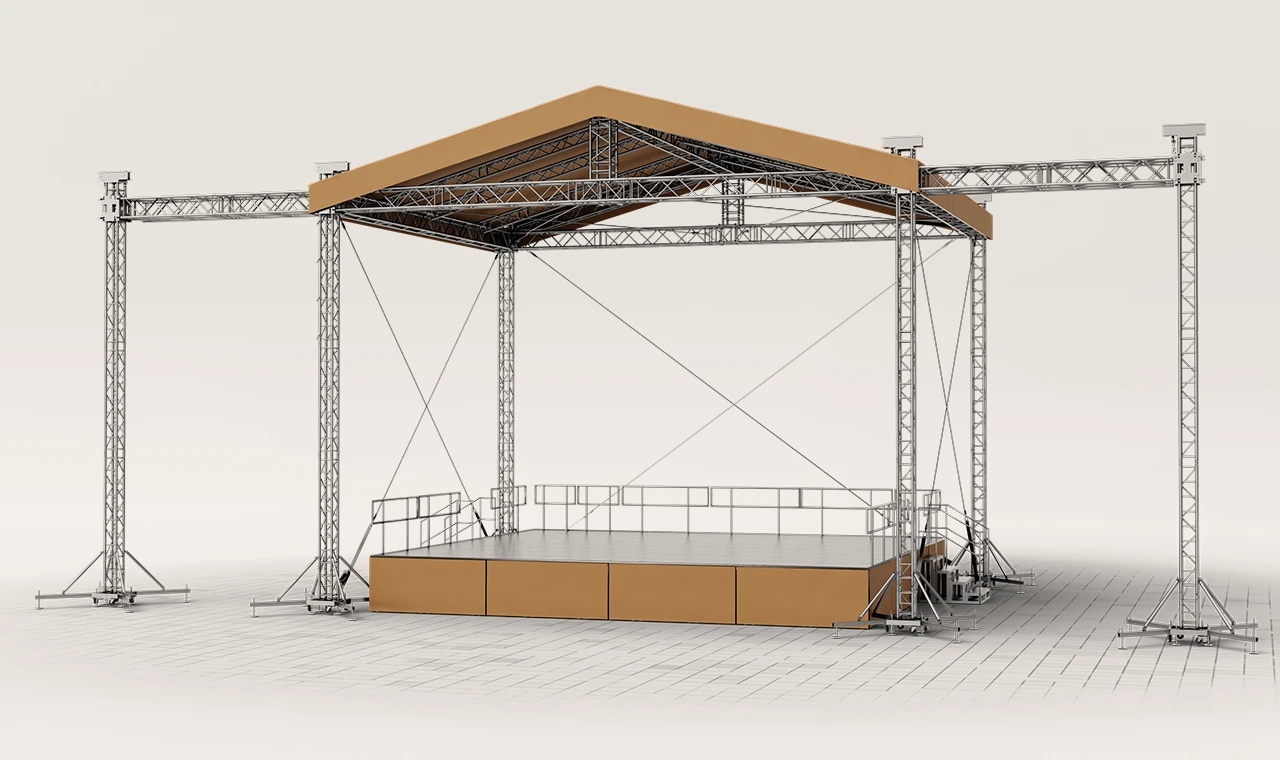

Комплект сценического оборудования с двускатной (коньковой) крышей AFGC-1008SE представляет собой стационарную конструкцию на прямых квадратных фермах, которые крепятся к башням. Двускатная крыша создается стропилами FT34 и специально разработанными углами для прочного и надежного крепления кровельной конструкции.

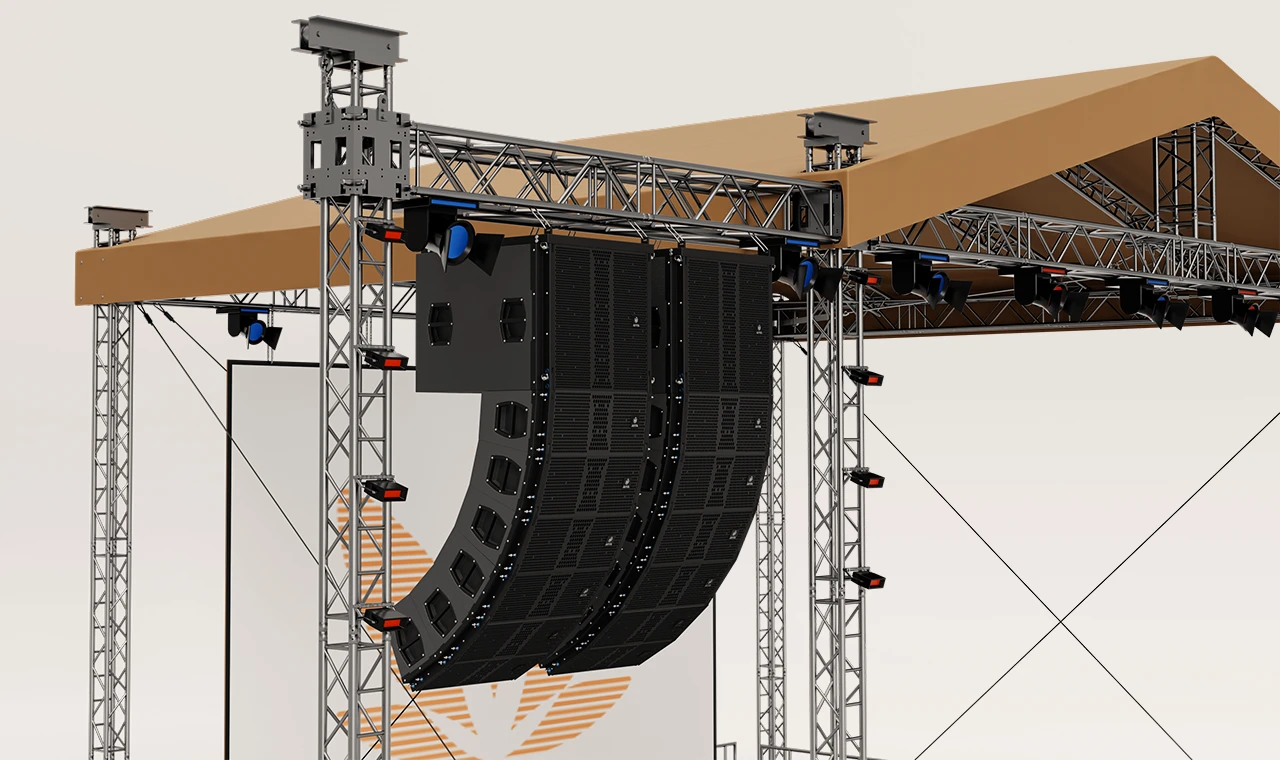

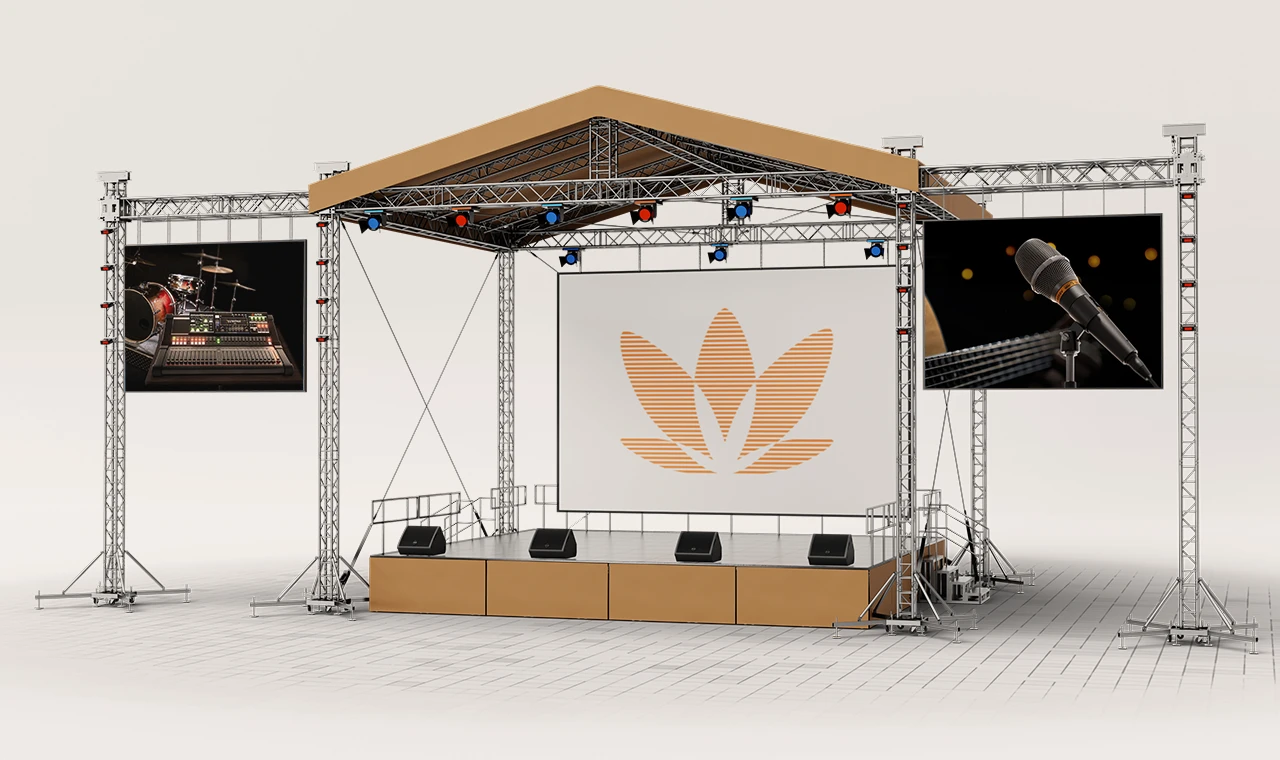

Три внутренних стропила соединены с основной сеткой и верхней балкой с помощью зажимов. Стропила расположены на расстоянии 2 м друг от друга, чтобы обеспечить достаточную опору для установки верхнего навеса, исключая образование водяных пузырей. Седловидная конструкция (двускатная) обеспечивает высокую несущую способность за счет вертикальных стоек. На заднике сцены, как правило, размещают тематический баннер, экран для кинопроектора или мультимедиа-панели. Конструкция снабжена дополнительными боковыми балками для подвешивания тяжелых акустических кластеров или видеоэкранов.
Преимущества AFGC-1008SE
Эффективный отвод воды
За счет скатов обеспечивается естественный отвод воды и снега, исключая образование луж и скопление воды на тенте
Классический внешний вид
Простые геометрические формы удобны для растяжек баннеров, экранов
Легкий алюминиевый сплав
Модульная конструкция из легкого алюминия удобна при транспортировке и собирается без использования спецтехники
Удобный монтаж
Башенные системы позволяют устанавливать навесное оборудование на земле и затем поднимать готовую конструкцию на нужную высоту. Конические коннекторы обеспечивают точное и надежное соединение
Коррозионная стойкость
Алюминий не ржавеет, не требует покраски и успешно противостоит атмосферному воздействию
Совместимость с оборудованием
Фермы служат основой для подвеса световых приборов, акустических систем, LED-экранов и баннеров
Сборный помост
Алюминиевый каркас с ламинированным фанерным покрытием обеспечивает ровную и надежную нескользящую поверхность сцены
Применение
Двускатный сценический комплекс размером 10×8 м подходит для проведения различных развлекательных и торжественных мероприятий:
-

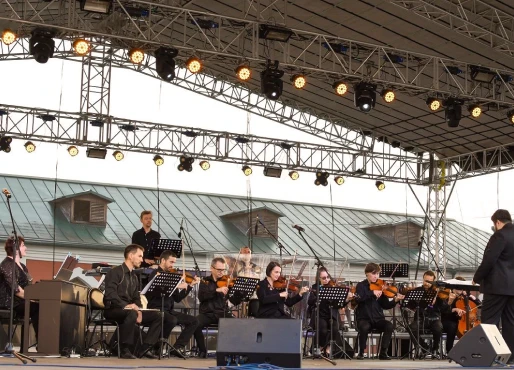

Концерты и музыкальные фестивали среднего масштаба
Звуковые порталы добавляют масштабности
-

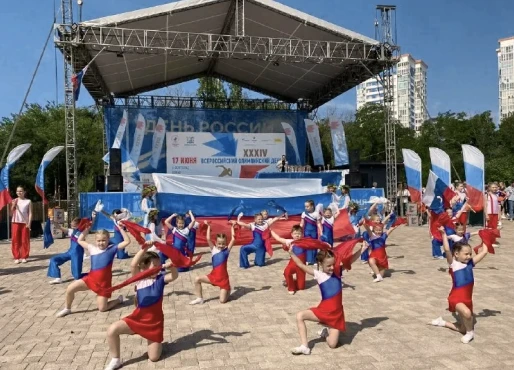

Спортивные события
Награждения, открытие и закрытие соревнований
-
Театральные постановки на открытом воздухе
Классическая сцена для уличных спектаклей
-

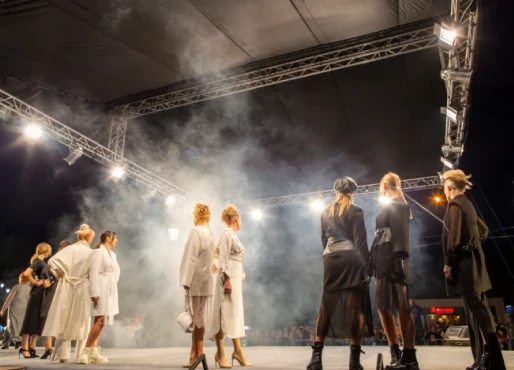

Показы мод и конкурсные мероприятия
Возможность подвеса большого количества разнообразного осветительного оборудования делает шоу ярким и подчеркивает статус события

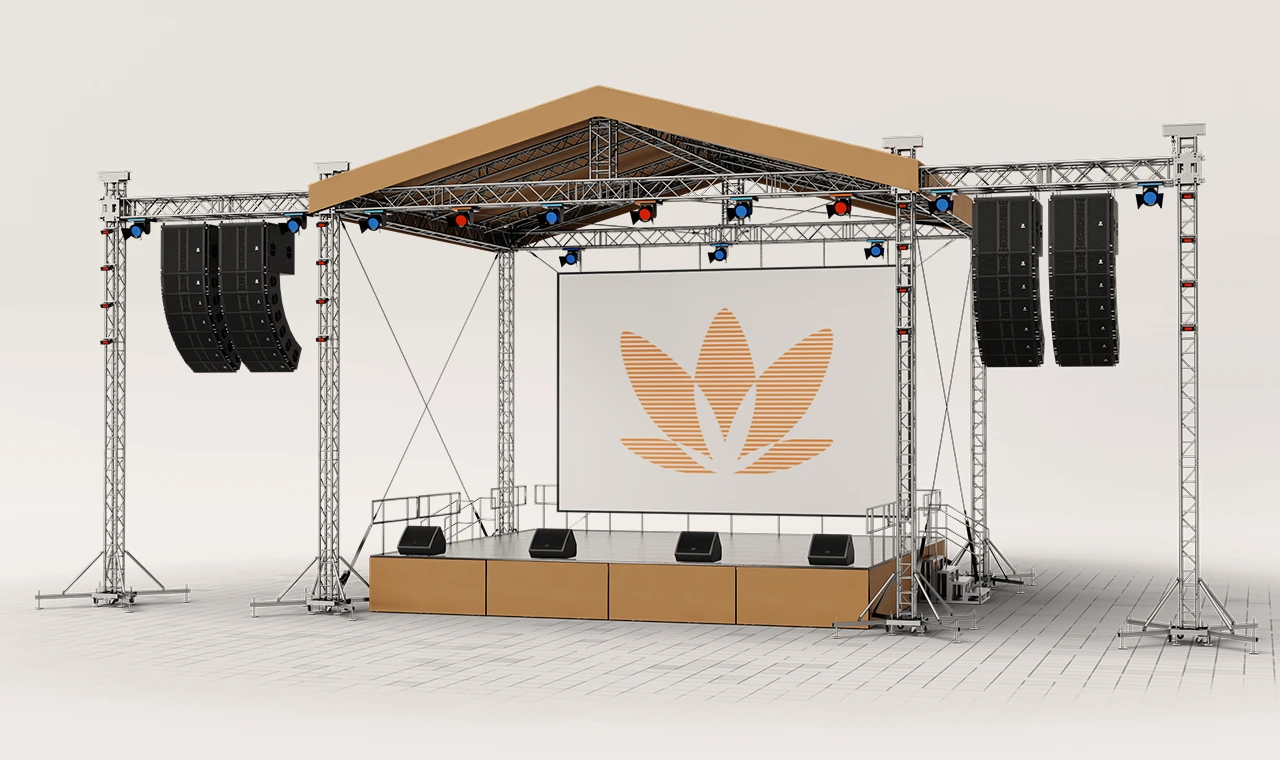

Сценический комплекс AFFA с двускатной крышей и дополнительными опорами позволяет оснащение световым и звуковым оборудованием в большем объеме. Световые источники подвешиваются на балки крыши или подвесные световые конструкции. Акустические системы подвешиваются на боковые арки. Комплект сцены может быть дополнен секциями ограждения для зонирования зрителей.
Состав AFGC-1008SE
| Наименование | Кол-во | Назначение |
|---|---|---|
| башня | 6 | опоры крыши |
| прямая квадратная ферма 2,5 м | 18+10 | для башен и стропил |
| прямая квадратная ферма 2,5 м | 10 | для опор и продольных балок |
| прямая квадратная ферма 1,5 м | 8+4 | для боковых балок и стропил |
| прямая квадратная ферма 2 м | 10 | для стропил и конька |
| прямая квадратная ферма 1 м | 1 | средняя балка фронтона |
| сценический подиум 1х1 м | 72 | для сцены |
| ножки для подиума | 288 | опора сцены |
| соединители ножек | 56+30 | для устойчивости сцены |
| соединители подиумов | 127 | для прочности сцены |
| ступени | 4 | для подиума |
| тент | для крыши | |
| ограждения | для ограждения сцены | |
| соединительный узел | 2 | для средней балки фронтона |
| угловой стык конька | 2 | |
| квадратная оконечная часть стропила | 4 | |
| плоская оконечная часть стропила | 12 | |
| верхняя часть стропила | 6 |
