APS-6502

Блок резервирования источников питания

Количество контролируемых источников питания 3

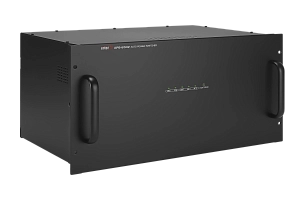

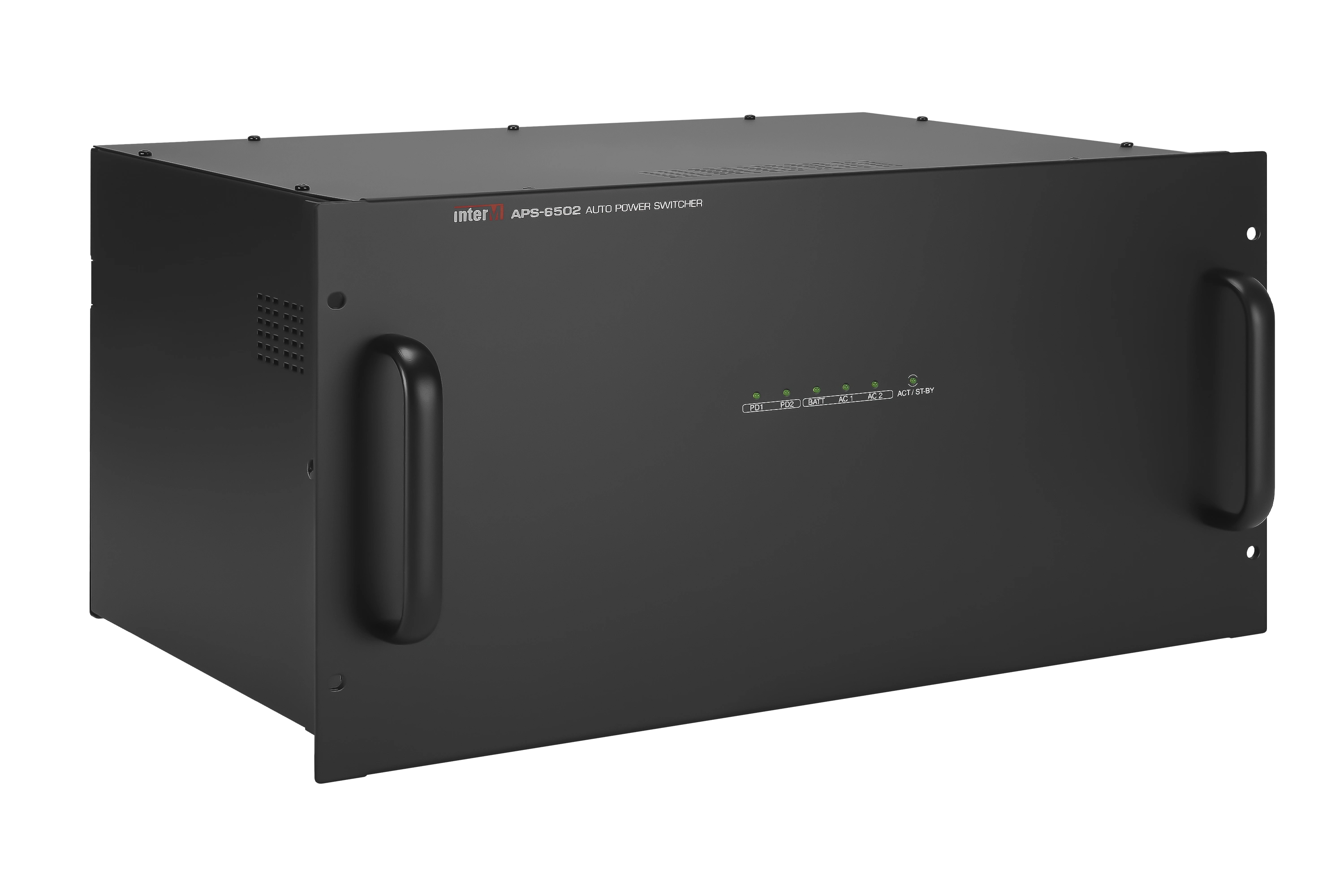

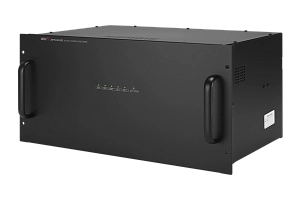

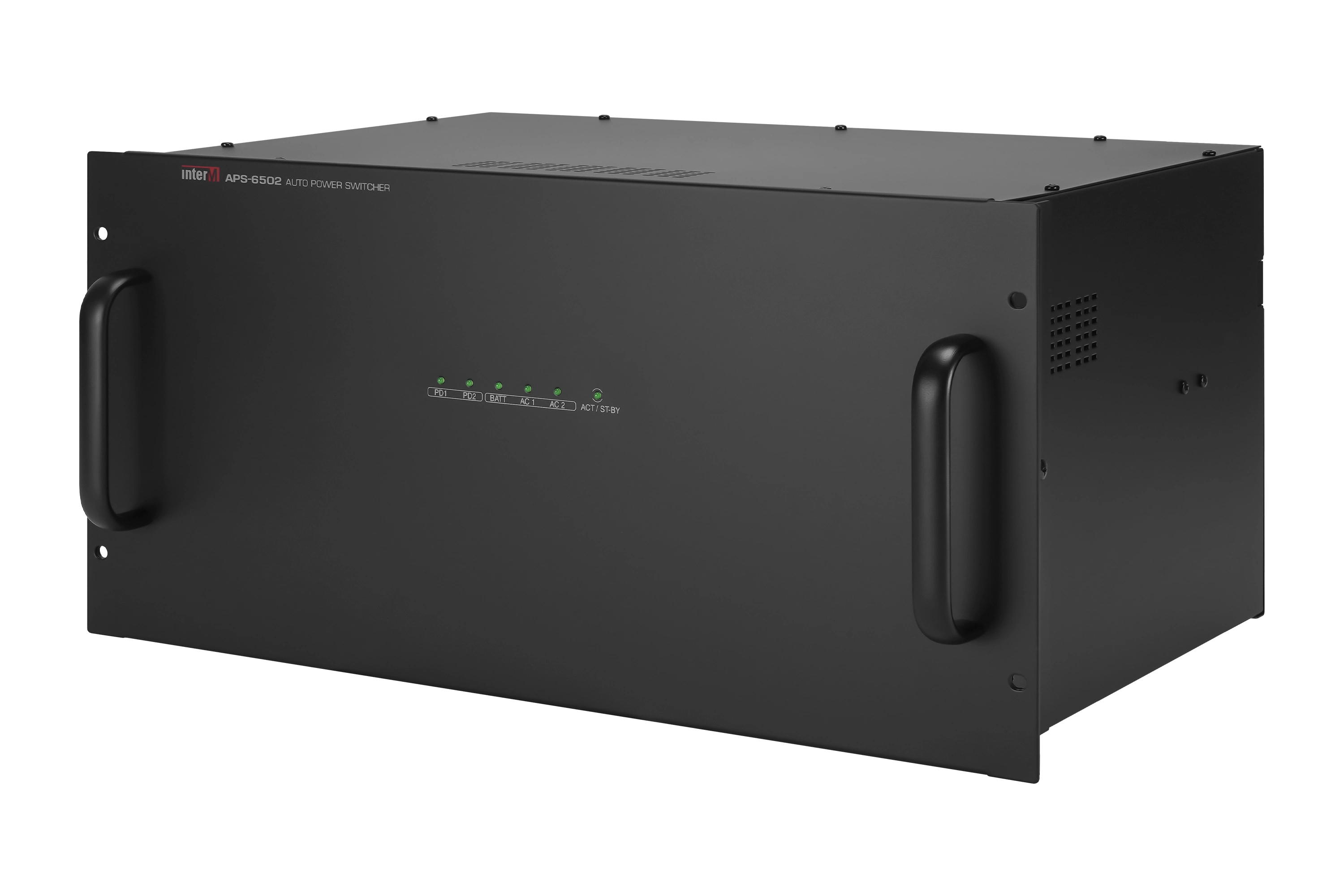

Блок резервирования источников питания APS-6502

Блок резервирования источников питания предназначен для обеспечения бесперебойного питания в системах оповещения и управления эвакуацией.

В комплексе с двумя независимыми источниками переменного напряжения 220 В 50 Гц, двумя блоками контроля и распределения питания PD-6359, аккумуляторными батареями напряжением 24 В, блок APS-6502 поддерживает надежную работу системы в аварийных ситуациях.

При пропадании напряжения от основного источника переменного напряжения 220 В 50 Гц происходит автоматическое подключение к резервному источнику. Резервируются также блоки контроля и распределения питания — в случае выхода из строя основного блока подключается резервный. Если отключаются оба источника переменного сетевого напряжения или выходят из строя оба блока PD-6359, то питание системы осуществляется от аккумуляторных батарей.

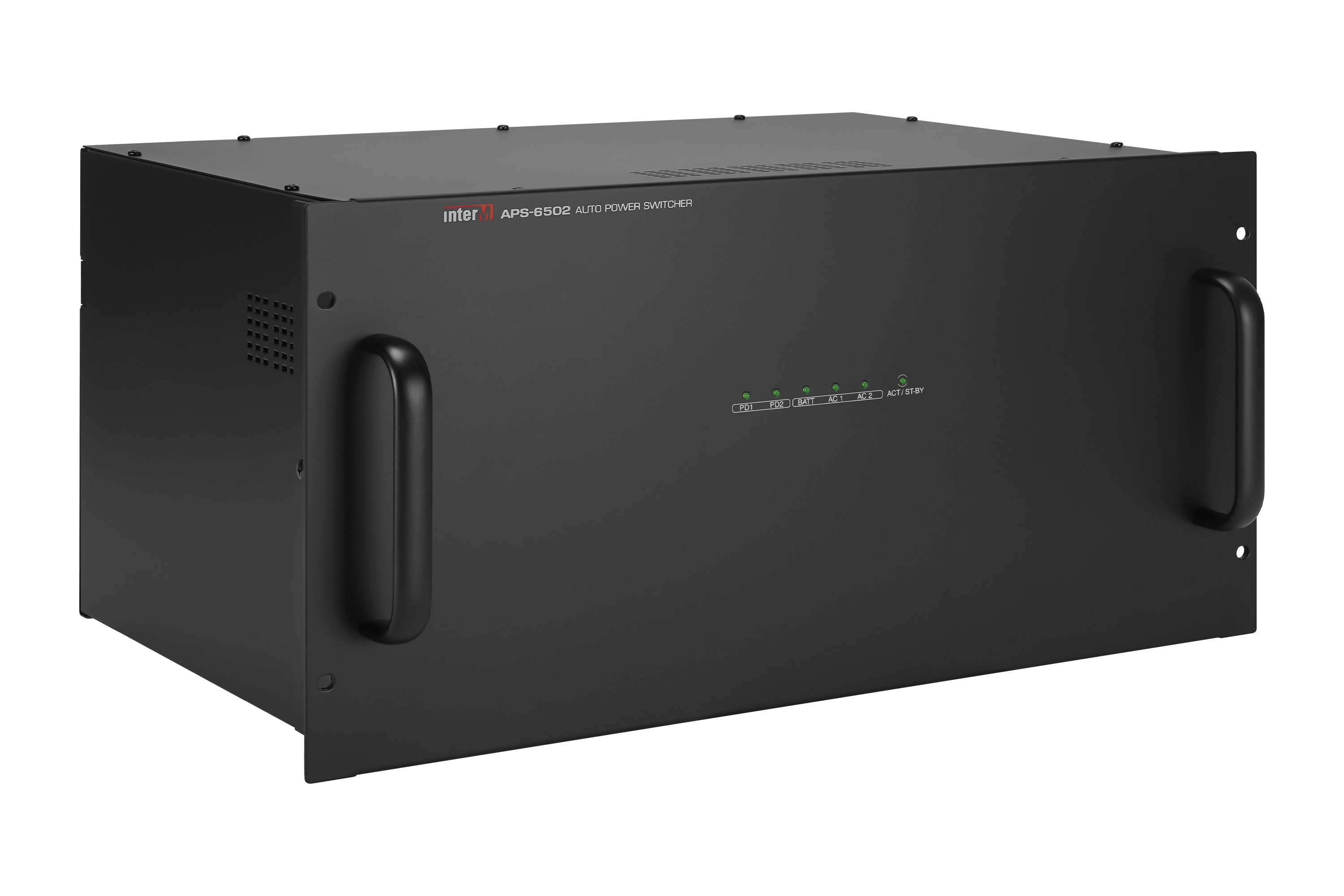

Блок APS-6502 обладает интерфейсом RS-485, через который из программы MS-6100 возможен контроль состояния источников питания, управление их переключением, включением и выключением питания системы оповещения. Светодиодная индикация режимов работы осуществляется также и на передней панели блока.

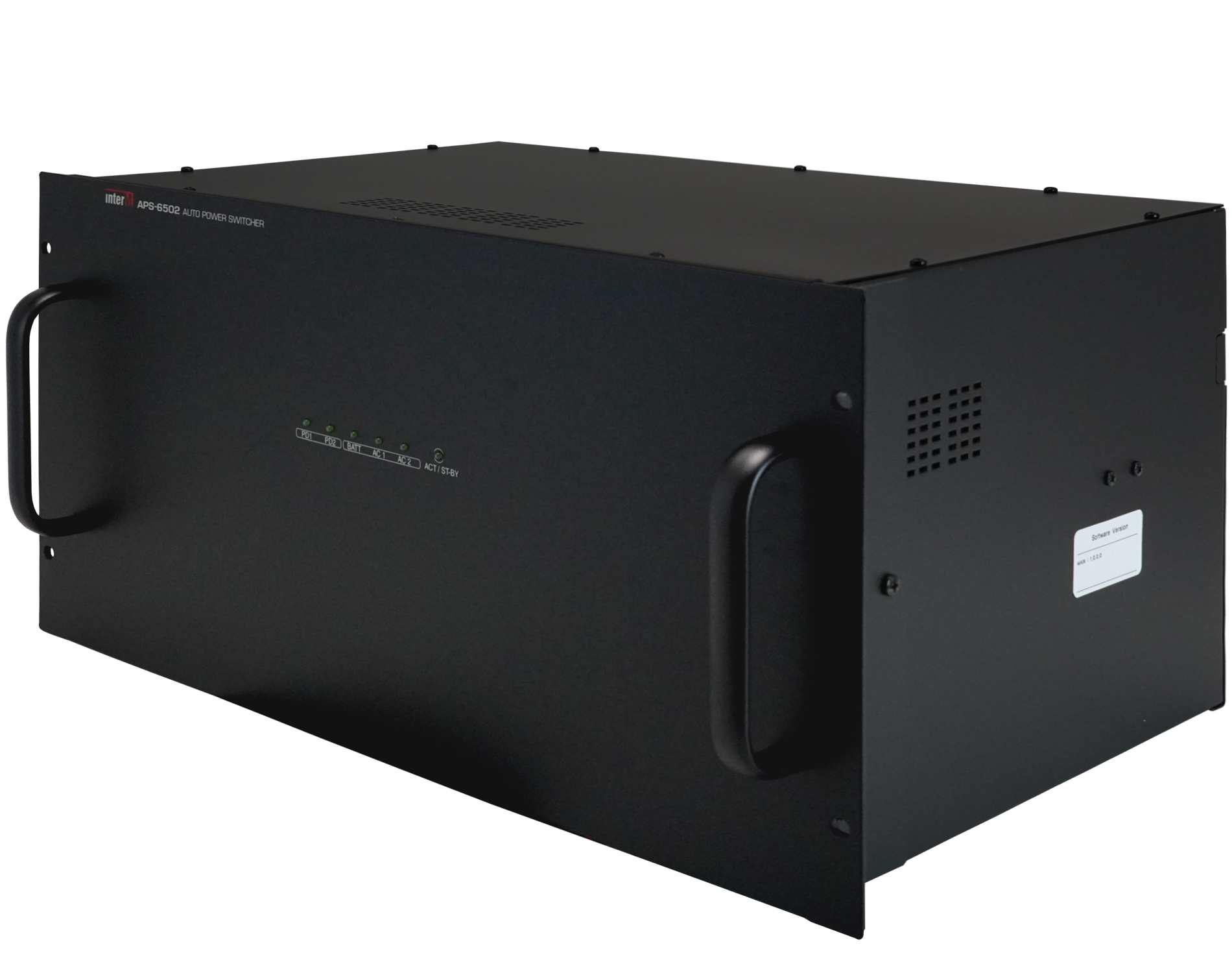

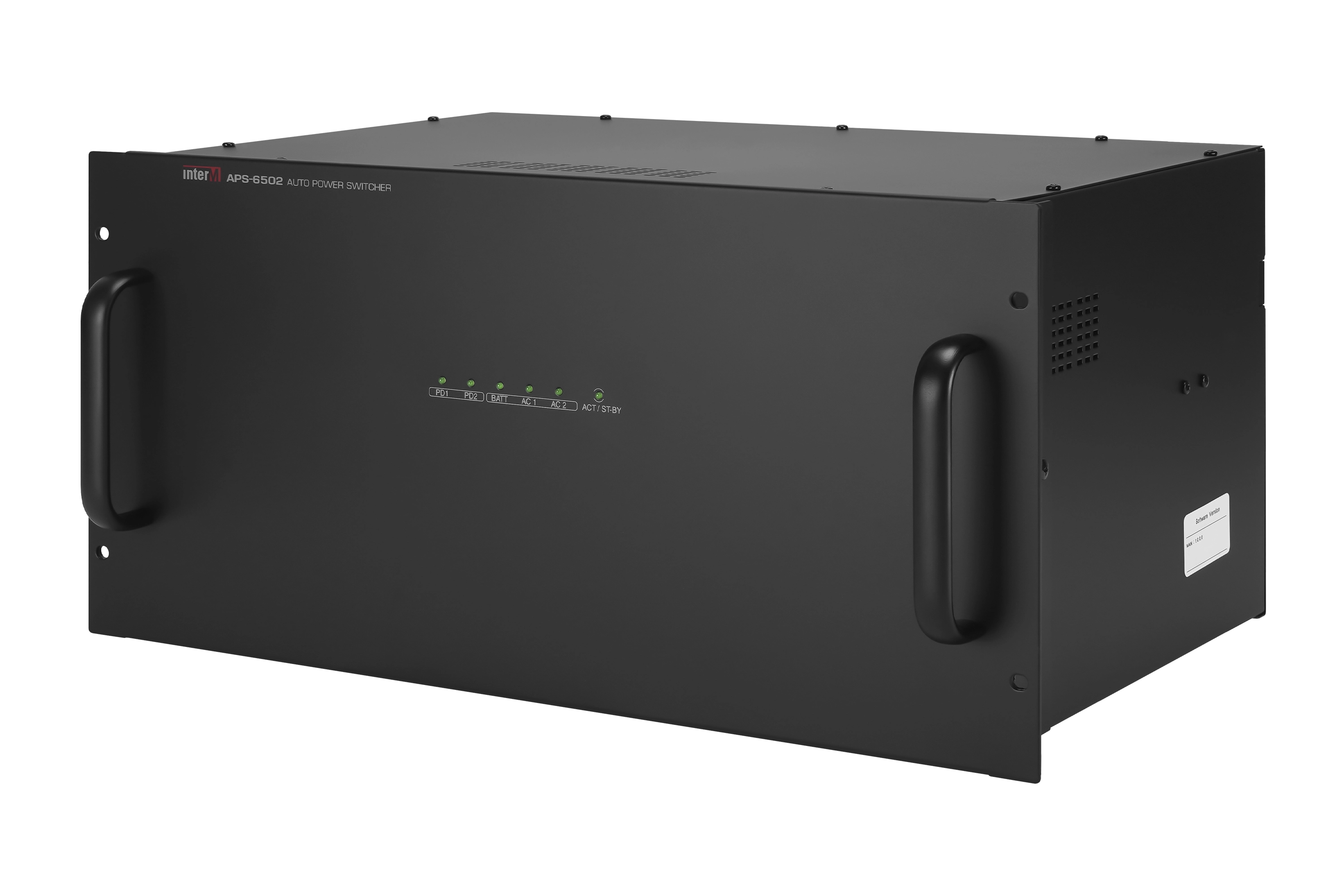

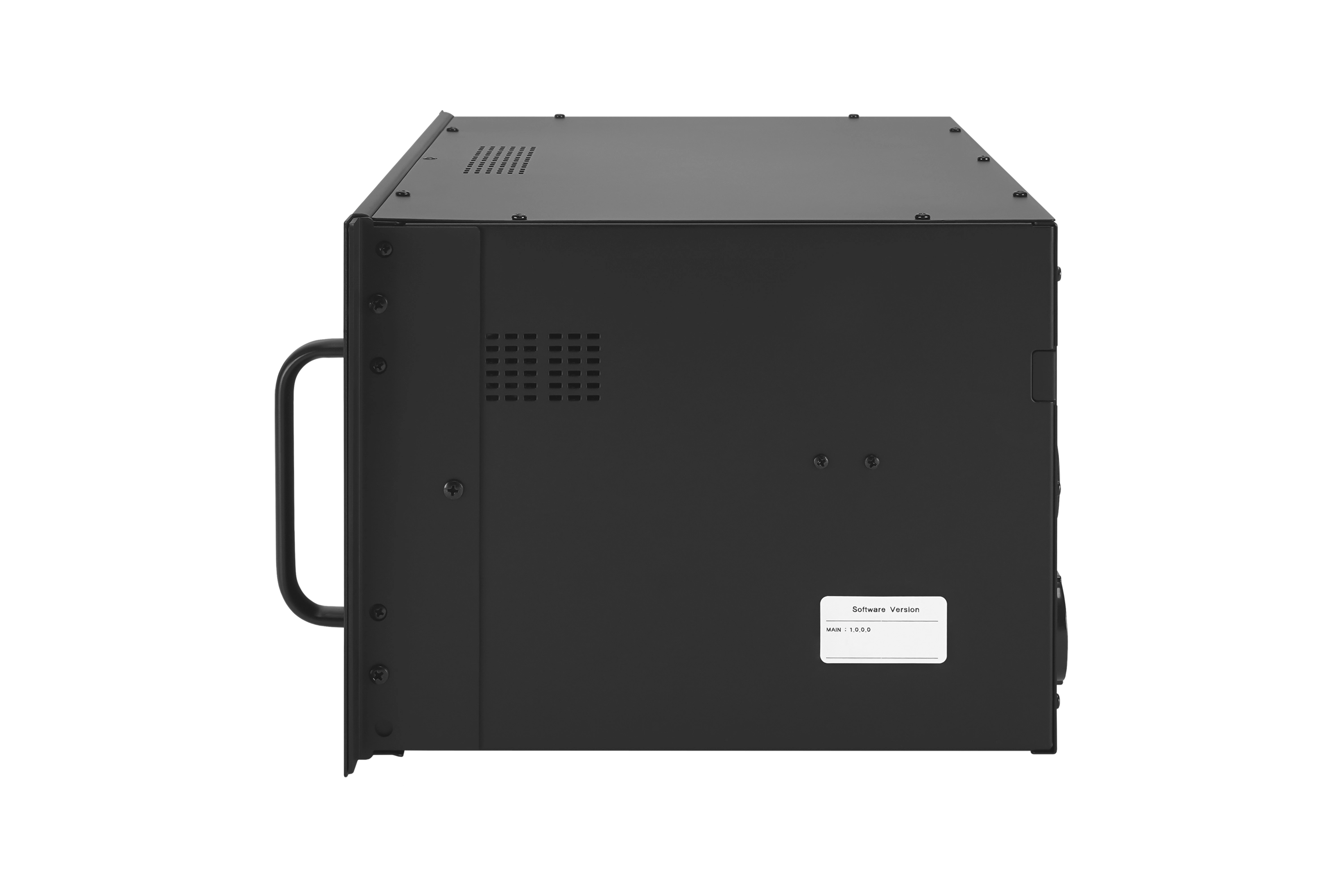

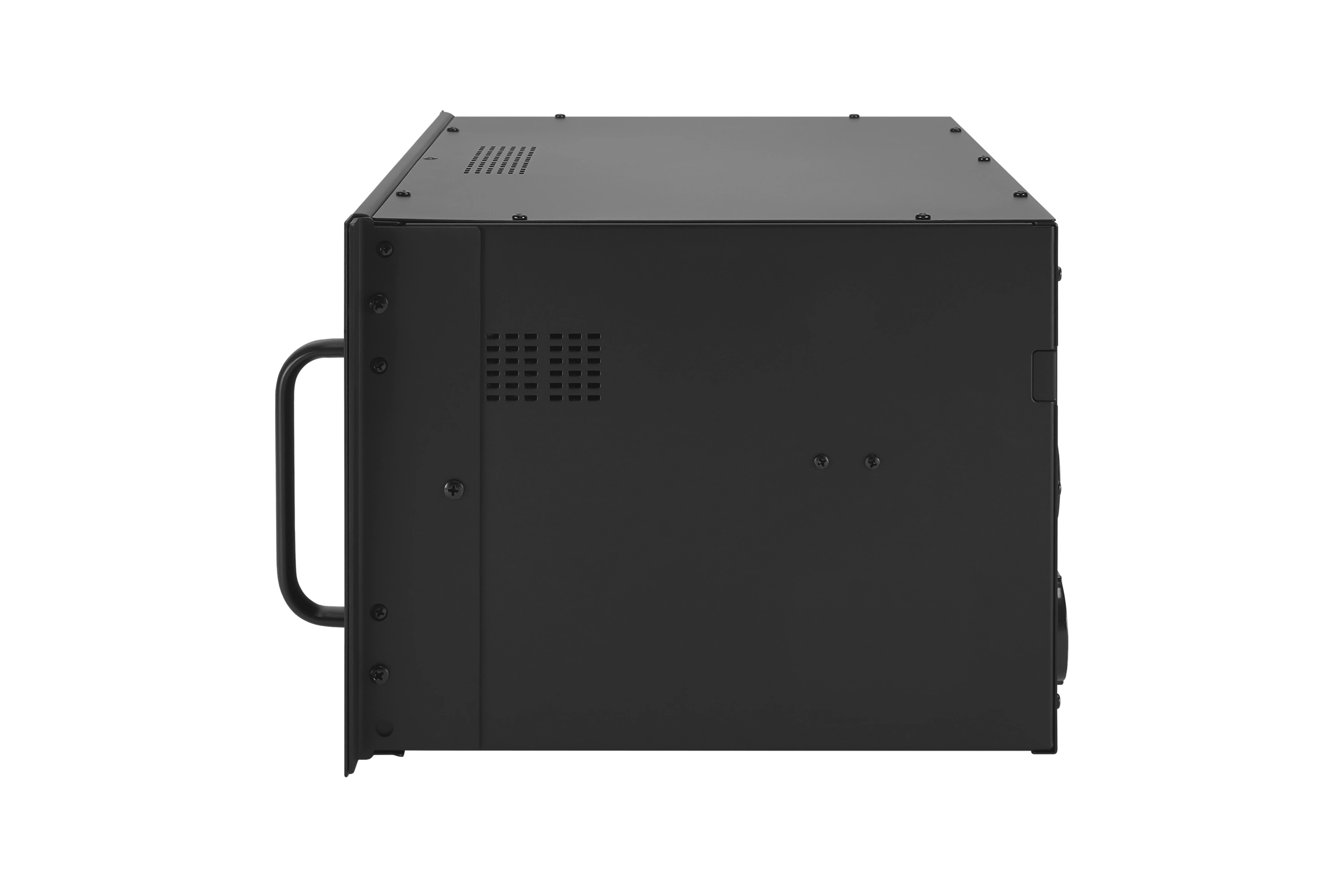

Конструкция устройства предусматривает установку в стандартный 19-дюймовый аппаратный шкаф.

Функциональные возможности

Трехступенчатое
резервирование питания

Обеспечивает автоматическое подключение системы оповещения к одному из 3-х внешних источников питания: основной линии 220 В 50 Гц, резервной линии 220 В 50 Гц, блоку аккумуляторных батарей 24 В

Резервирование блока контроля
и распределения питания

При неисправности основного блока PD-6359 производится автоматическое переключение на резервный блок.

Дистанционное управление, контроль и мониторинг

С помощью управляющей программы "MS-6100", установленной на удаленном компьютере, через интерфейс RS-485 осуществляется управление включением и переключением источников питания системы, контролируется их состояние

Световая индикация

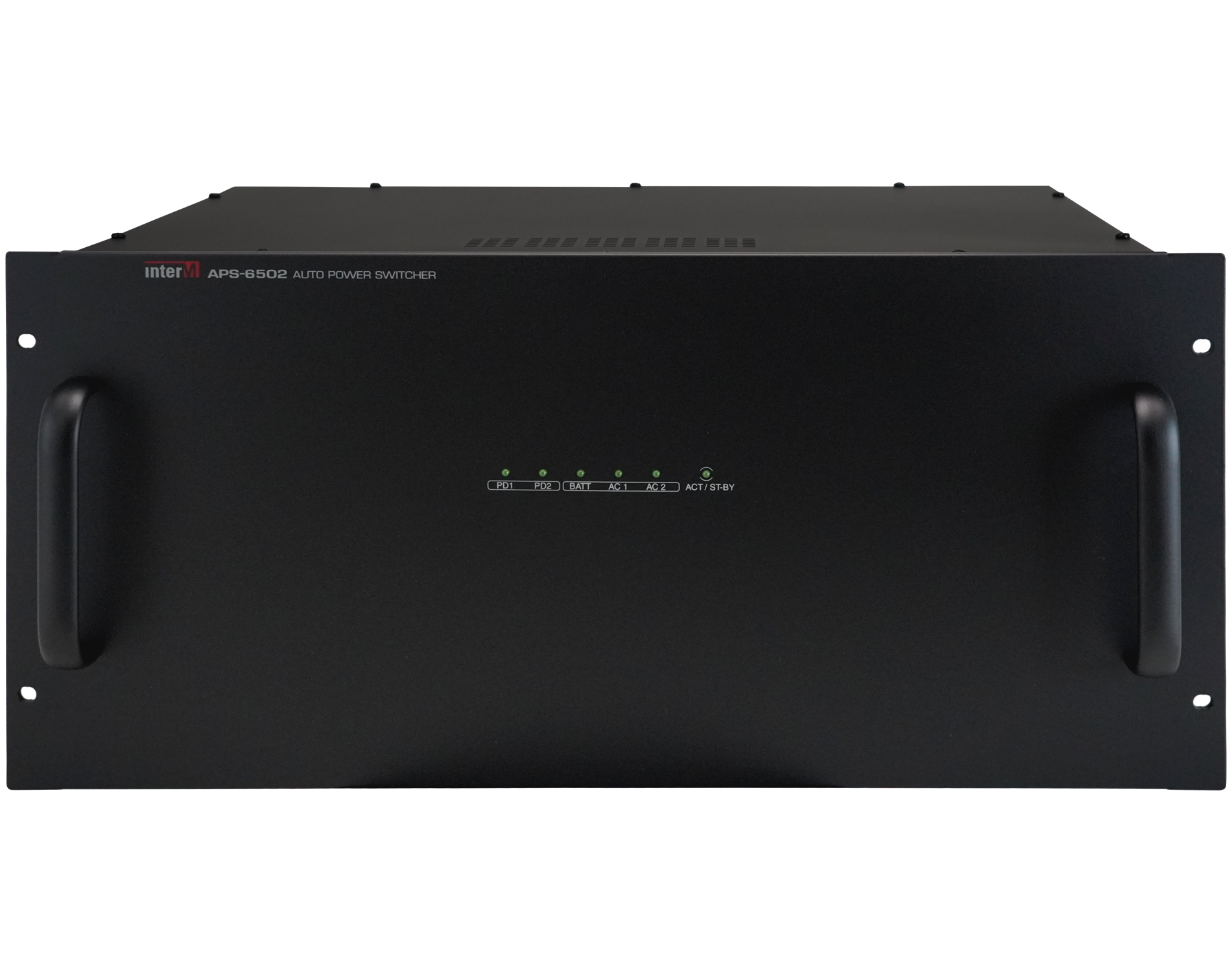

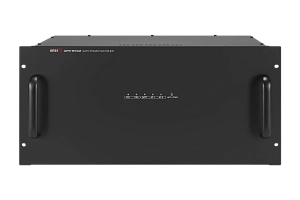

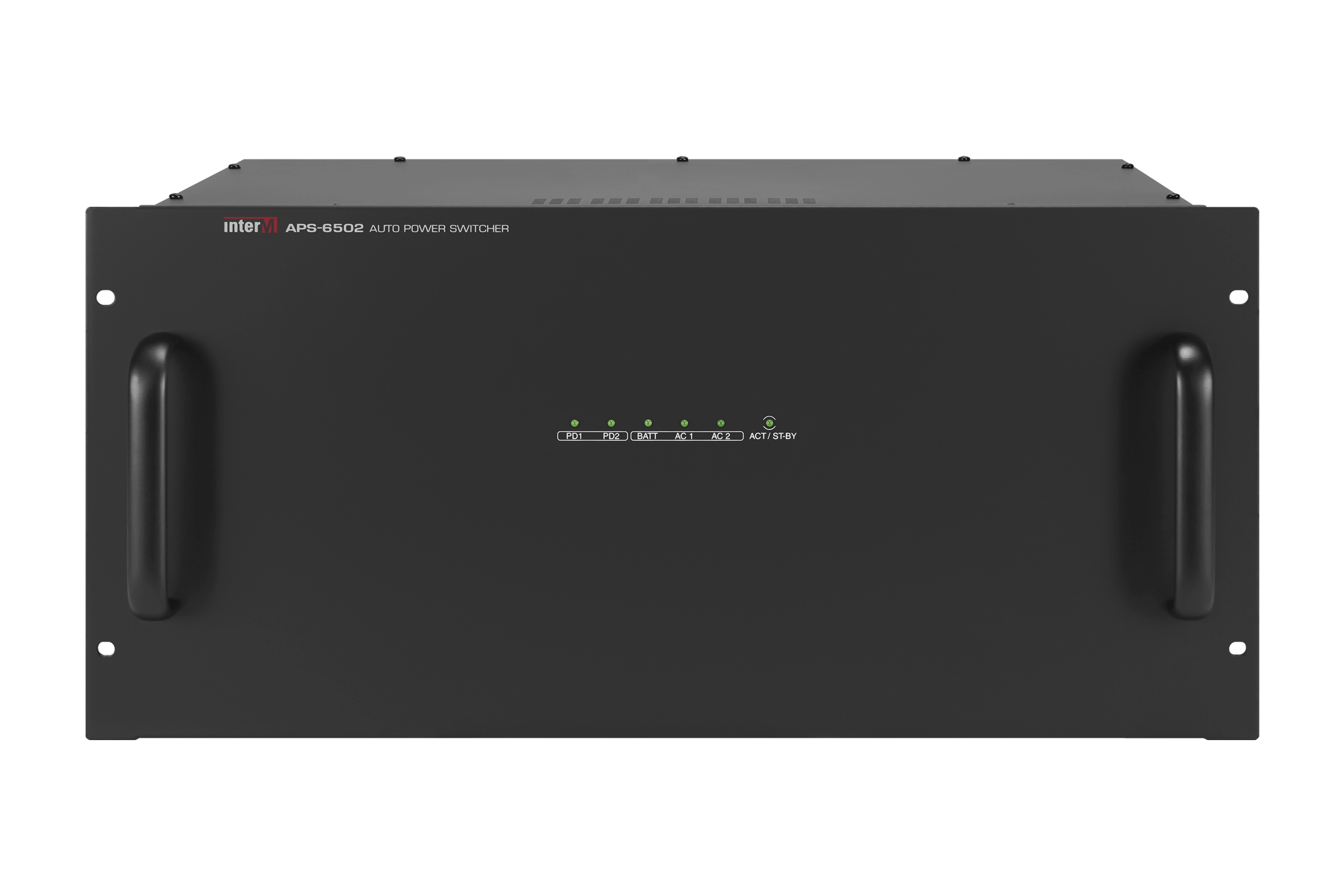

Светодиодные индикаторы, отображают состояние внешних источников питания, блоков контроля и распределения питания, самого блока резервирования

6 управляющих выходов
«сухой контакт»

Для включения дополнительных устройств сигнализации или индикации при соответствующих неполадках в системе питания

Технические характеристики APS-6502

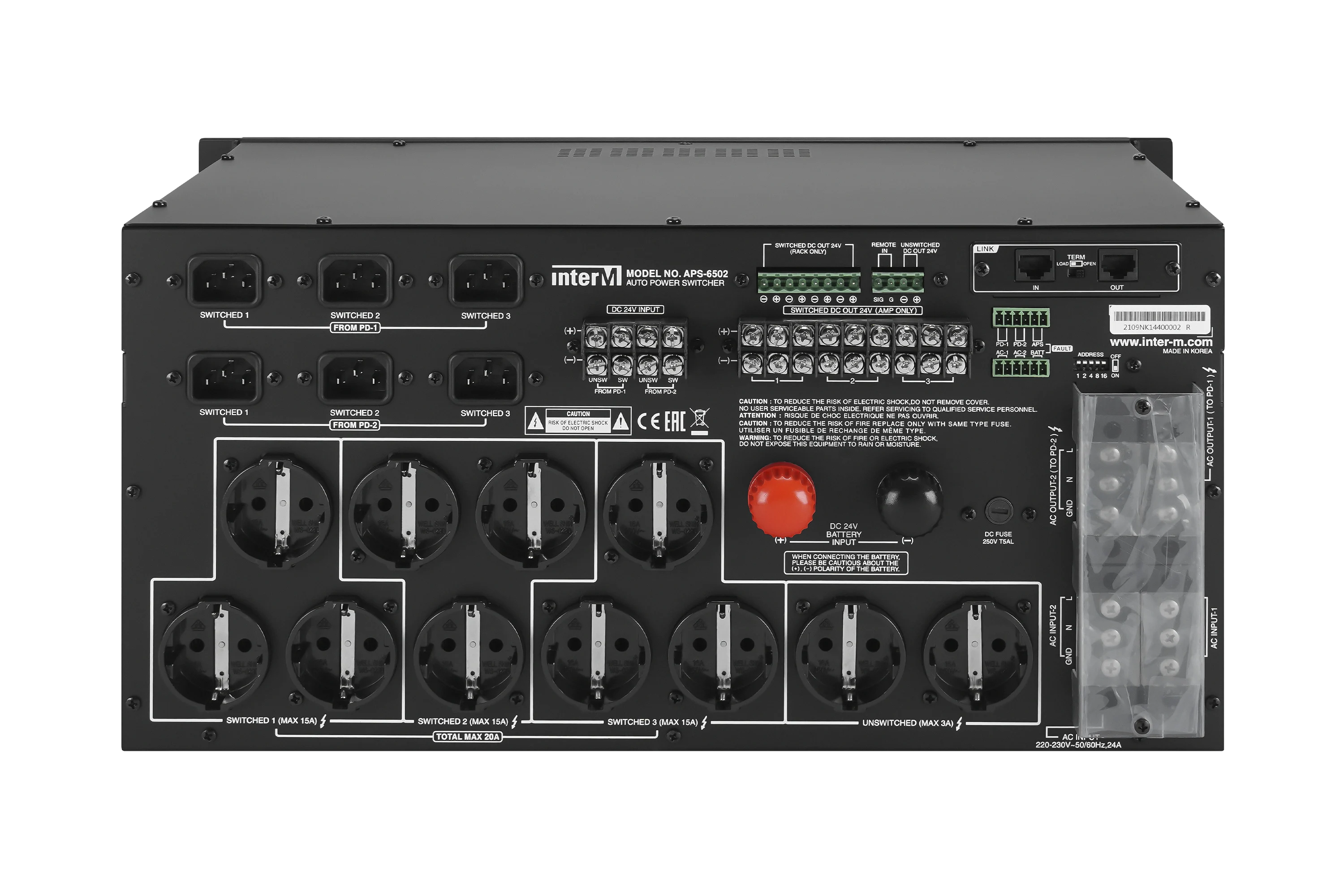

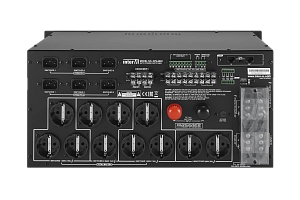

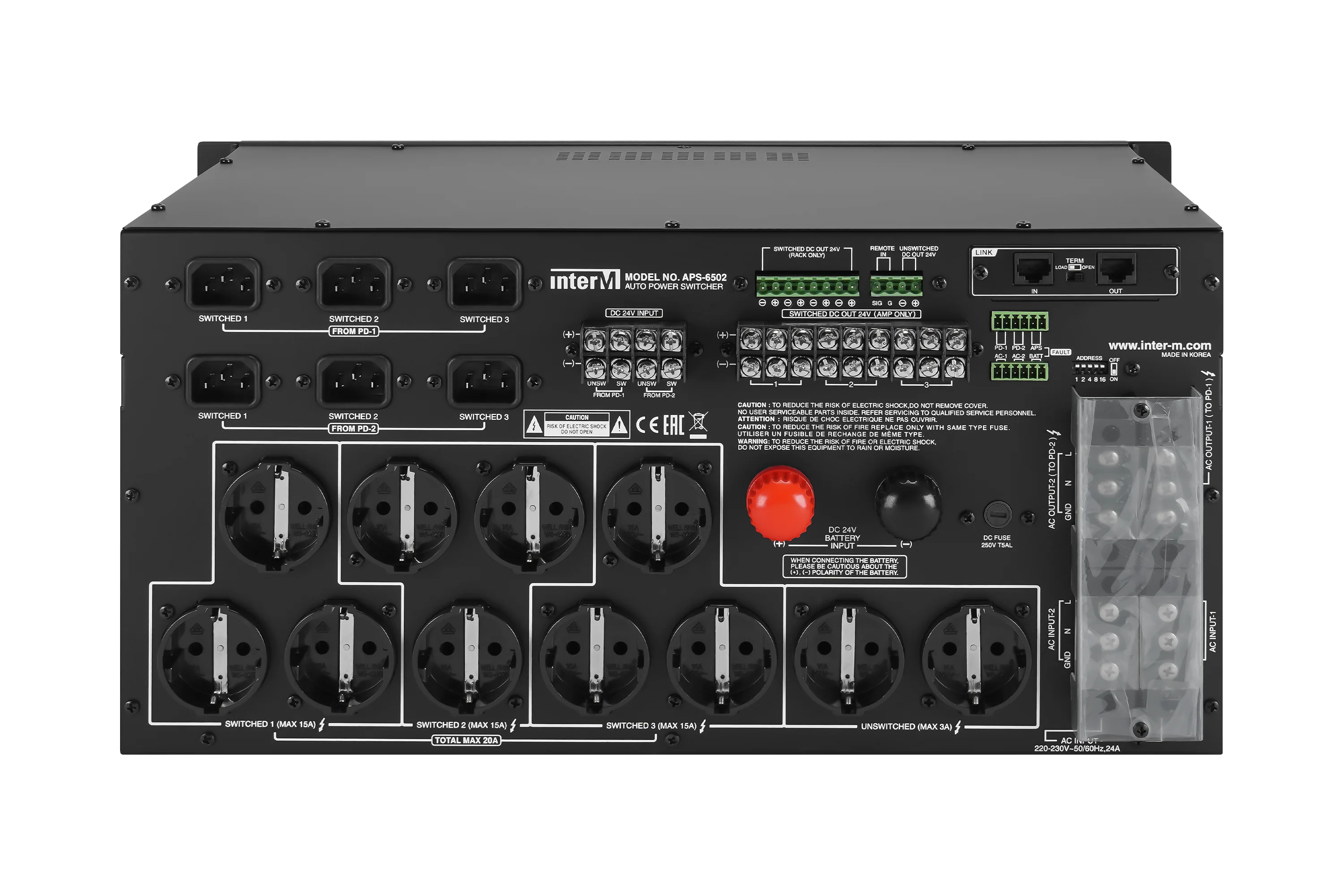

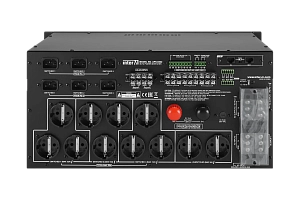

Количество отключаемых розеток переменного тока
9 (3 группы по 3 розетки)
Максимальный суммарный ток с отключаемых выходов постоянного тока (RACK ONLY), А
3,5
Напряжение на отключаемых и неотключаемых выходах постоянного тока, В ± 20%
24
Макс. суммарный выходной ток с отключаемых выходов постоянного тока (AMP ONLY), А
60
Напряжение на отключаемых и неотключаемых выходных розетках переменного тока 50 Гц, В ± 15%
220
Максимальный суммарный выходной ток с неотключаемых розеток переменного тока, А
3
Количество неотключаемых розеток переменного тока
2
Максимальный выходной ток с отключаемых розеток переменного тока, А
15 (на группу),
20 (суммарный)
Максимальный потребляемый ток основного (PD-1) и резервного (PD-2) блока контроля и распределения питания, А
20
Напряжение на выходах для подключения основного (PD-1) и резервного (PD-2) блока контроля и распределения питания (50 Гц), В ± 15%
220
Максимальный потребляемый ток от основной (AC-1) и резервной (AC-2) сети, А
20
Напряжение на входах от основной (AC-1) и резервной (AC-2) сети (переменного тока 50 Гц), В
230
Максимальная потребляемая мощность (230 В), Вт
20
Потребляемая мощность в дежурном режиме (24В), Вт
10
Максимальная потребляемая мощность (24В), Вт
20
Напряжение резервной батареи, В
24В
Количество установочных мест (в юнитах)
5U
Масса оборудования нетто, кг
9,64
Габаритные размеры оборудования (ШхВхГ), мм
482х222х340
Масса оборудования с упаковкой, кг
12,19
Габаритные размеры упаковки (Ш×В×Г), мм
570х307х47
