Выбор и монтаж линейных массивов Inter-M

Линейные массивы серий CLA и NLA

Линейные массивы серий CLA и NLA компании Inter-M предназначены для построения стационарных и мобильных систем высококачественного озвучивания помещений и пространств практически любых размеров, от малых залов до больших стадионов и открытых площадок.

Линейный массив собирается из отдельных модулей, например CLA-5K/CLA-8K либо NLA-5/NLA-8, конструктивно образующих единый акустический кластер. Дополнительно в массив могут включаться акустические модули сабвуферов, например CLA-15SK/CLA-18SK или NLA-15S/NLA-18S. Акустические модули линейных массивов Inter-M могут выпускаться для внутреннего рынка под брендом профессионального звукового оборудования COVA или CONA.

Акустические модули CLA-5K/CLA-8K и NLA-8 построены по двухполосной схеме и не имеют встроенного кроссовера, модель NLA-5 отличается наличием внутреннего разделительного фильтра. Высокочастотный громкоговоритель (ВЧ/HF) и два громкоговорителя (НЧ/LF), воспроизводящие средние частоты и часть низкочастотного диапазона, подключаются через контакты одного из двух разъемов Neutrik NL4 (НЧ-контакты: «1+» и «1-»; ВЧ-контакты: «2+» и «2-»). Дублирующие друг друга разъемы позволяют выполнить параллельное подключение нескольких акустических модулей к одному выходу усилителя мощности.

Модули линейного массива CLA-5K и CLA-8K отличаются выходной мощностью, габаритами, массой, частотными характеристиками, но обладают схожей конструкцией, что позволяет применять к ним одинаковые монтажные решения для размещения внутри помещений. Для мобильной инсталляции на открытых площадках рекомендуется применять акустические модули CLA-8K, CLA-18SK с учетом их IP34 и рабочего температурного диапазона от -10 до +40 ºС.

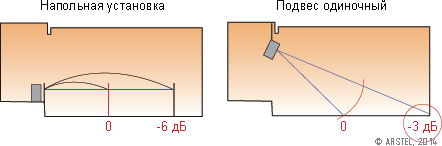

Применение одного акустического модуля при напольной установке, как показано на рисунке ниже, создает распределение звукового давления с уменьшением на 6 дБ при увеличении расстояния от громкоговорителя в 2 раза. Неравномерность звукового поля можно снизить, если закрепить акустический модуль существенно выше уровня пола, например, подвесив к потолку и наклонив в сторону озвучивания. В этом случае изменение расстояния от точки «0 дБ» до конца зала приводит к изменению звукового давления всего на 3 дБ.

Малая неравномерность достигается благодаря узкой диаграмме направленности в вертикальной плоскости для акустических модулей CLA-5K и CLA-8K. Угол в вертикальной плоскости составляет примерно 10º. При отклонении от центральной оси озвучивания вниз на 10º звуковое давление снижается на границе угла на 3 дБ, и расстояние до громкоговорителя сокращается почти в 2 раза, что соответствует увеличению звукового давления на 6 дБ. Результирующий уровень звукового давления составит примерно 3 дБ.

Несколько акустических модулей, расположенных на одной оси друг над другом, образуют линейный массив для формирования зоны покрытия прямоугольной формы, в пределах которой звуковое давление примерно одинаково. Для достижения оптимальной звуковой картины в заданном пространстве подбирается необходимое количество акустических модулей в линейном массиве, наклон модулей по вертикали, выходная мощность на громкоговорителях НЧ- и ВЧ-секций.

Формирование пространственного поля линейного массива в области высоких и средних частот зависит от количества акустических модулей CLA-5K/CLA-8K (или NLA-5/NLA-8) и их ориентации вдоль вертикальной оси. Подобные параметры довольно точно рассчитываются с применением профессиональных программ.

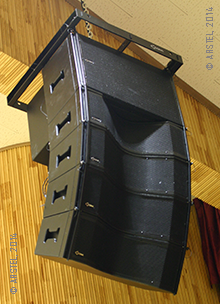

Сборка кластера из модулей CLA-серии

Линейный массив собирается из нескольких акустических модулей CLA-5K (CLA-8K), а также из сабвуферных модулей CLA-15SK (CLA-18SK).

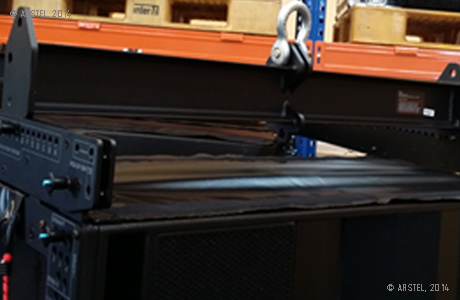

Механическое соединение двух акустических модулей и/или сабвуферов для образования единого кластера выполняется с помощью планок-кронштейнов, входящих в комплект каждого модуля. Такое крепление допускает возможность изменения угла отклонения друг от друга двух соседних акустических модулей до 10° по вертикальной оси. Шаг регулировки угла отклонения составляет 1º.

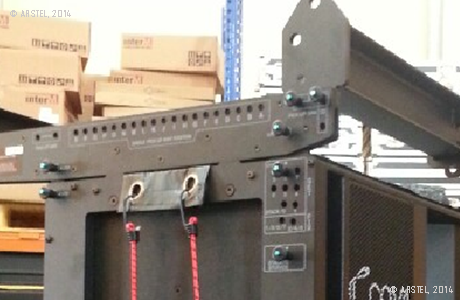

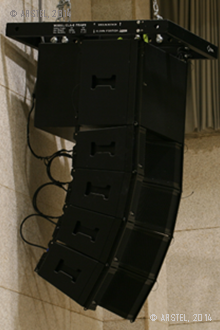

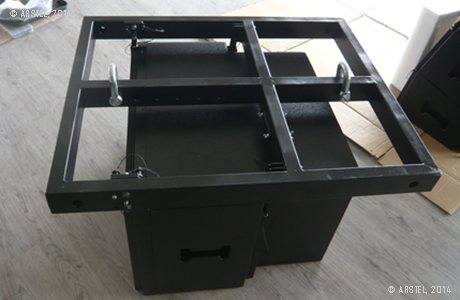

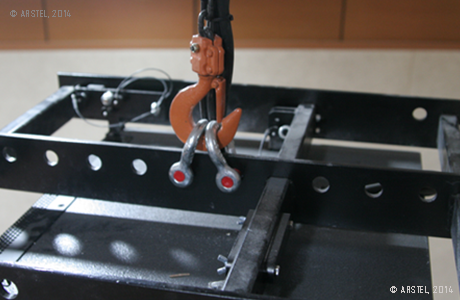

Монтаж линейного массива выполняется с помощью крепежной рамы звукового массива CLA-5K Frame или CLA-8K Frame. Крепление к раме акустического модуля или сабвуфера осуществляется также с помощью соединительных планок, входящих в комплект поставки модуля. С учетом коэффициента запаса прочности 5:1 рама звукового массива CLA-5K Frame способна выдержать вес 24-х акустических модулей CLA-5K, а CLA-8K Frame — вес 16-ти акустических модулей CLA-8K.

При включении в состав линейного массива акустических модулей сабвуферов необходимо уменьшать количество модулей CLA-5K/CLA-8K с учетом замещаемого веса сабвуферов CLA-15SK/CLA-18SK.

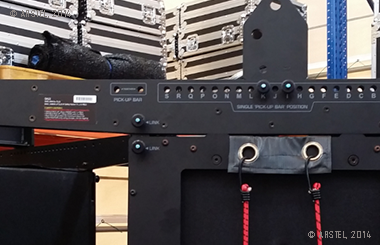

Наличие множества отверстий в крепежной раме позволяет выбрать необходимое количество точек крепления подвеса и даже изменить общий угол наклона линейного массива.

Сборка кластера из модулей NLA-серии

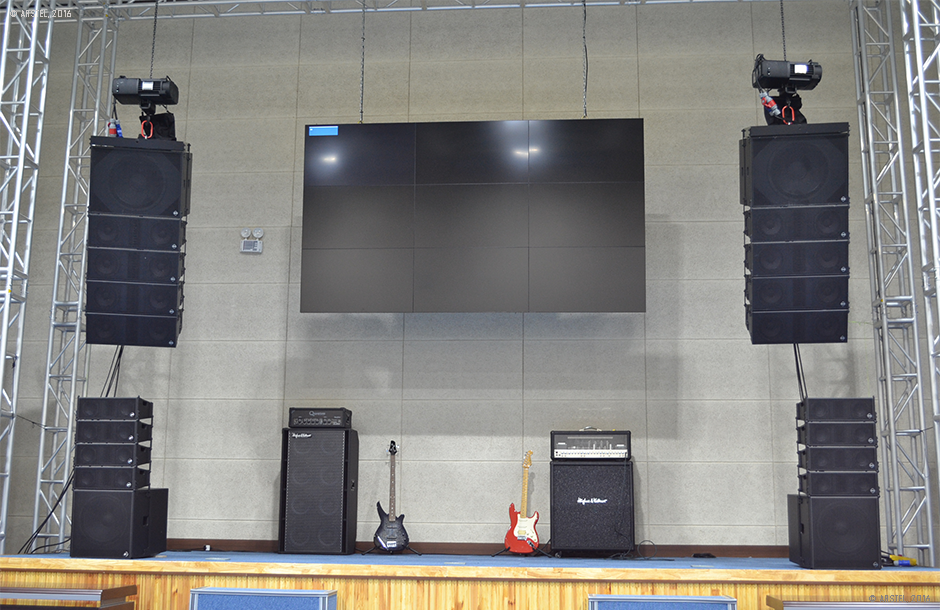

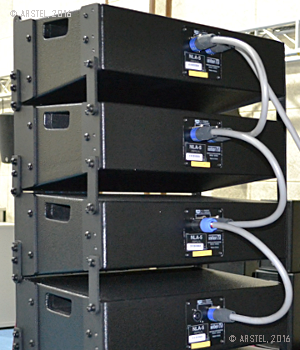

Операции по сборке линейного массива из акустических модулей серии NLA и серии CLA в целом схожи. Дополнительной возможностью для модулей NLA-5 является совместное с ними применение кластерного модуля NLA-5 RACK.

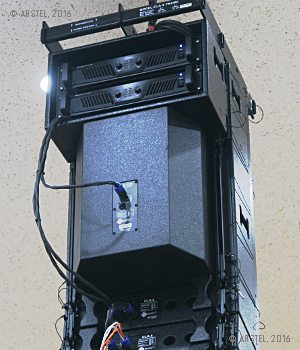

NLA-5 RACK представляет собой корпус для нескольких усилителей мощности стоечного (19-дюймового) формата, предназначенный для размещения в составе линейного массива. Его габариты схожи с сабвуфером NLA-15S, а внешняя отделка подобна другим акустическим модулям линейного массива этой серии. емкость встраиваемого оборудования модулей NLA-5 составляет 10 юнитов.

Применение модуля NLA-5 RACK позволяет использовать акустические кабели небольшой длины, так как усилители мощности будут находиться в непосредственной близости от акустической системы.

Варианты монтажа

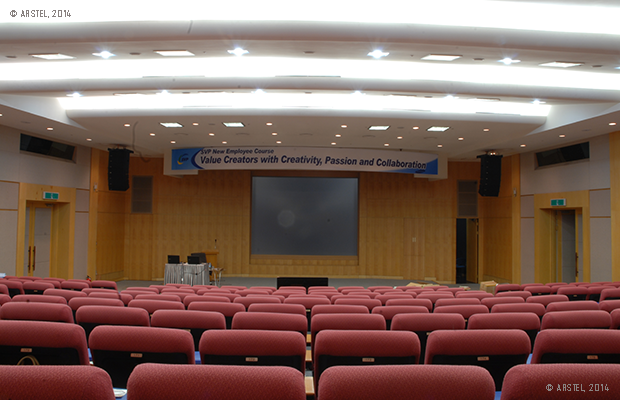

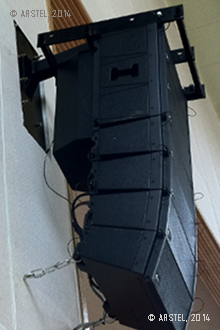

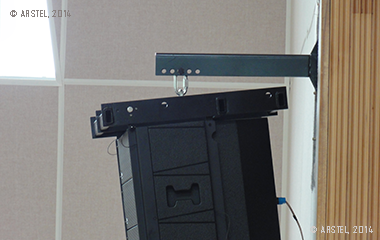

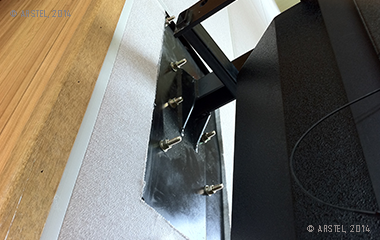

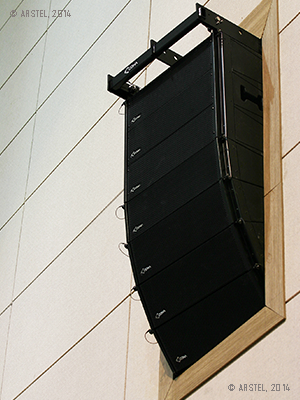

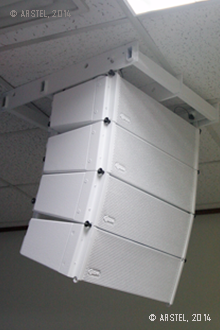

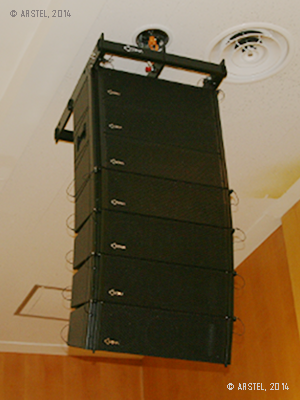

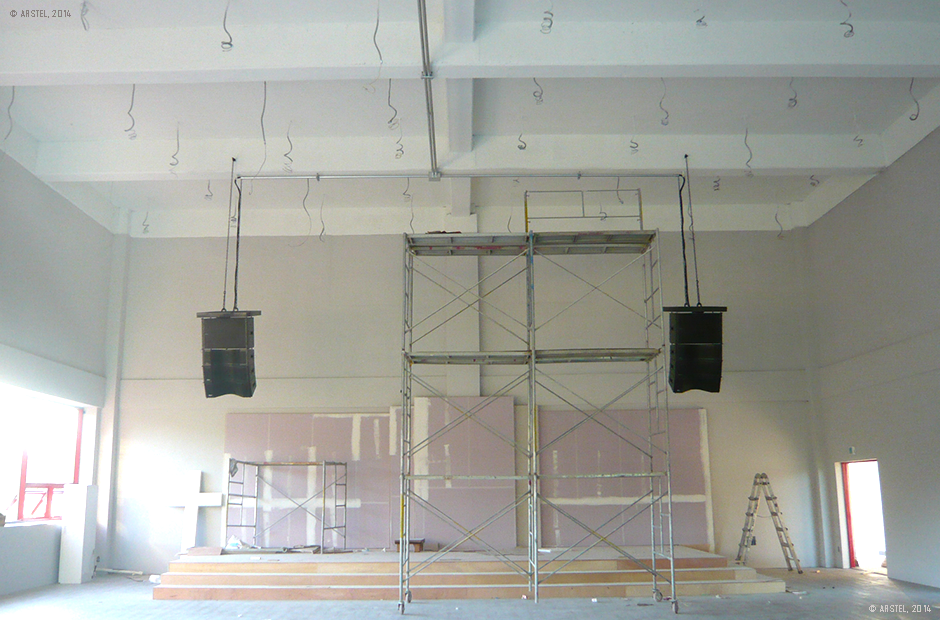

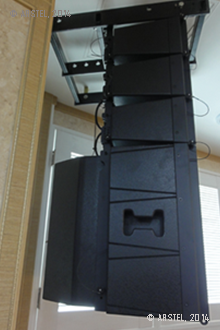

Наиболее распространенные варианты монтажа линейных массивов — подвешивание к крепежной раме с помощью цепных или канатных строп, жесткое крепление рамы непосредственно к потолку или на дополнительном кронштейне к стене.

Этапы монтажа

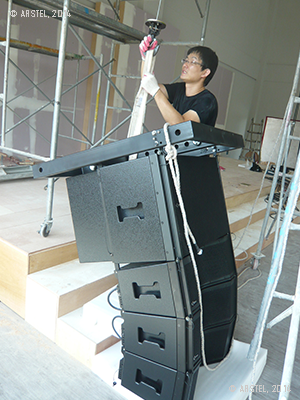

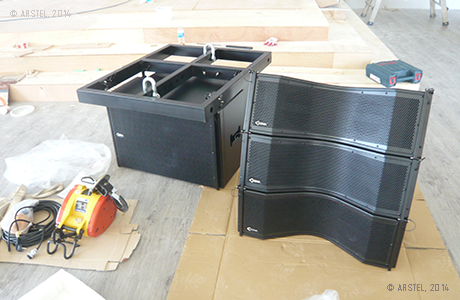

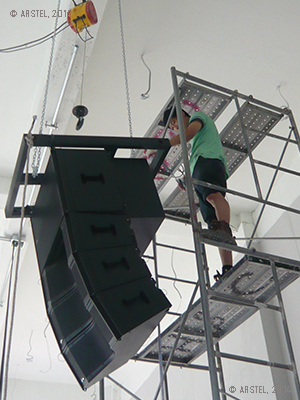

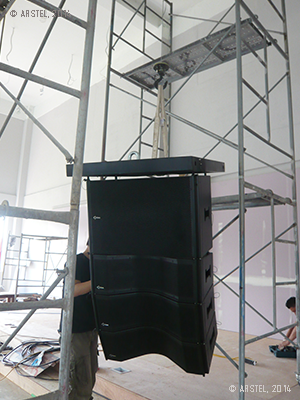

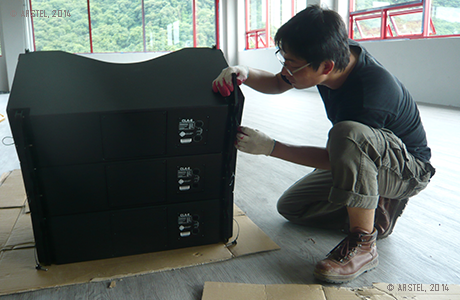

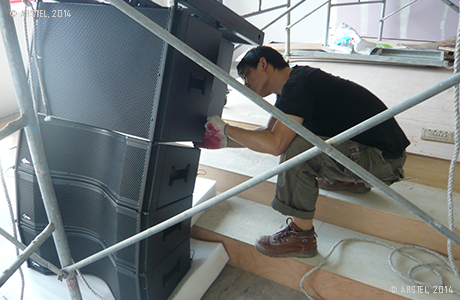

В большинстве случаев сборка линейных массивов выполняется на месте монтажа. Эта процедура не сложная, но ответственная и требует особого внимания. В силу немалого веса и громоздкости собираемой конструкции возникает потребность в дополнительной механической подъемной силе, такой, например, как лебедка.

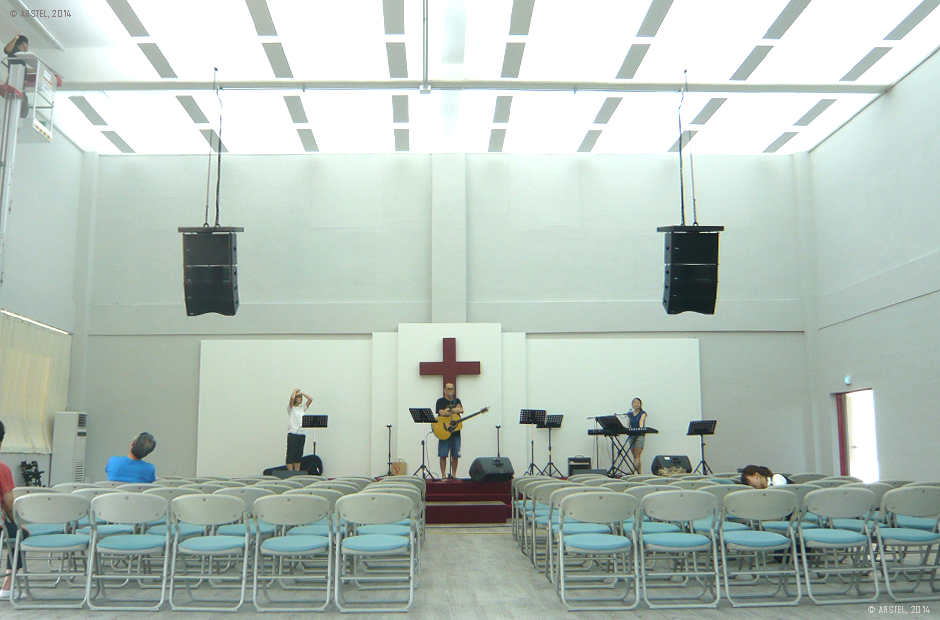

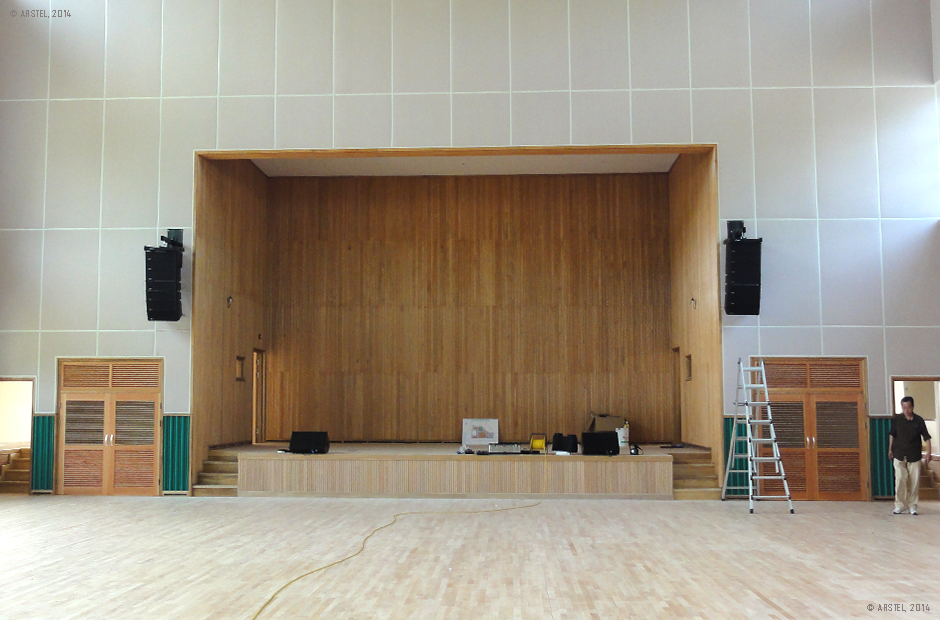

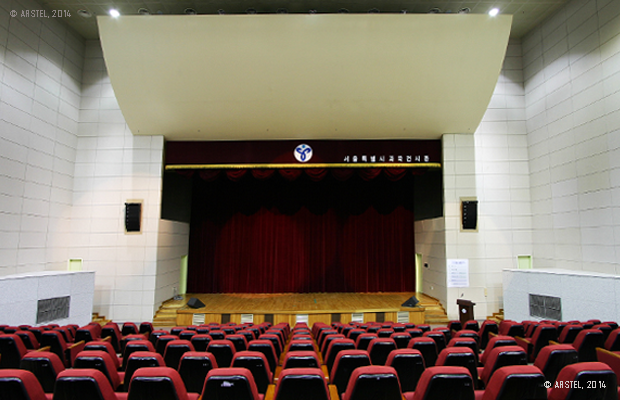

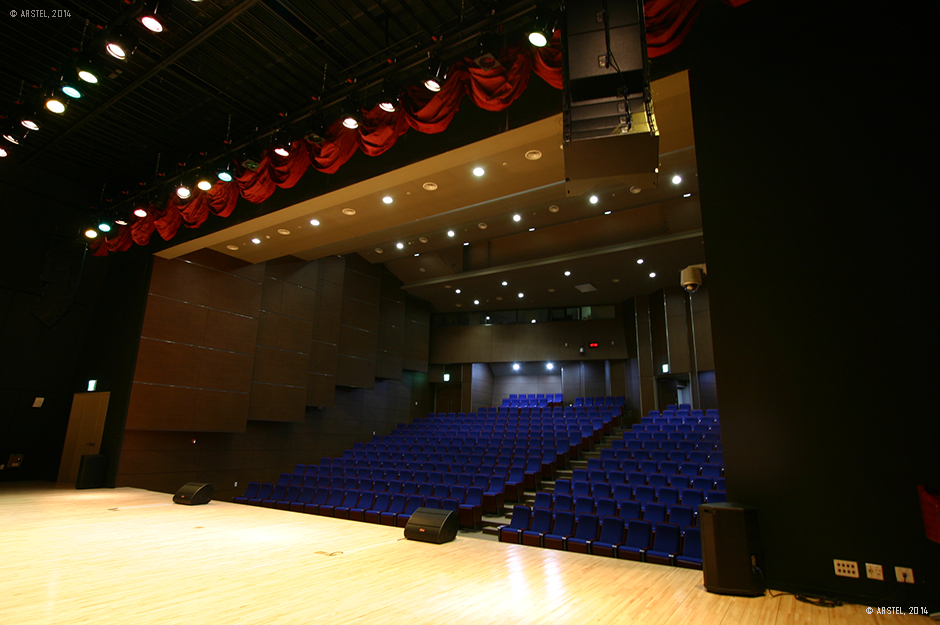

Иллюстрации реализованных проектов

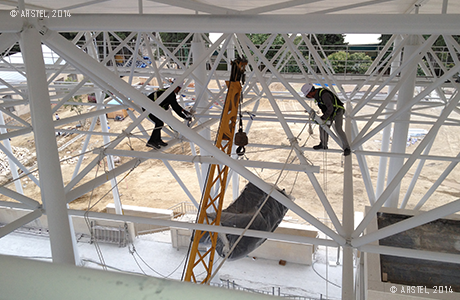

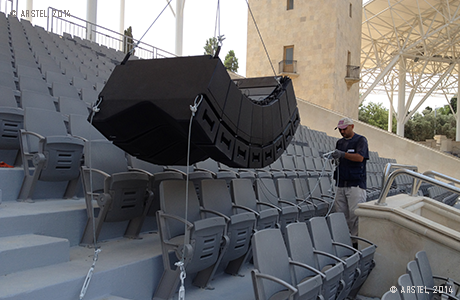

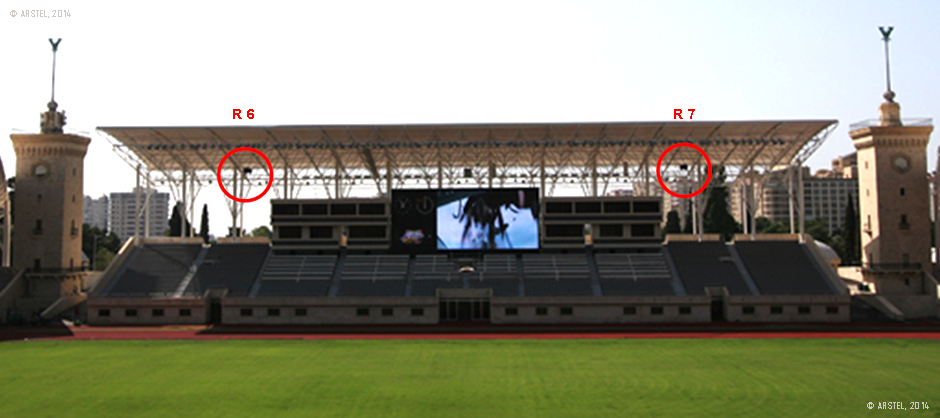

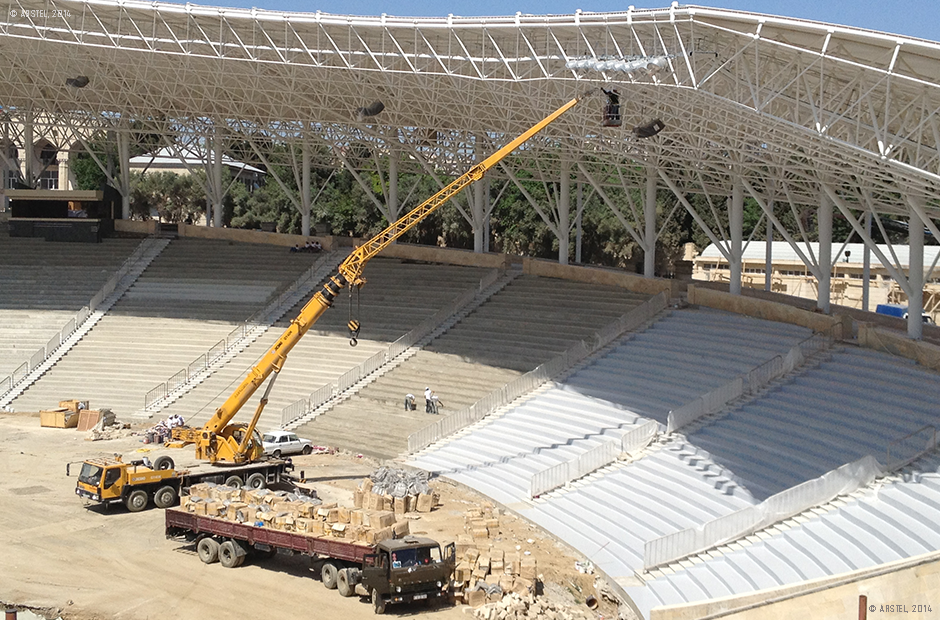

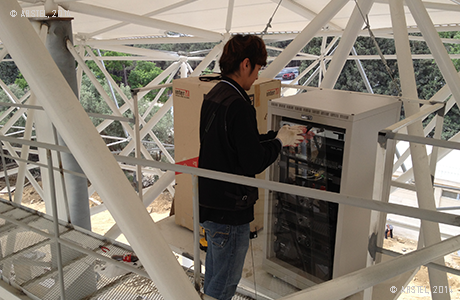

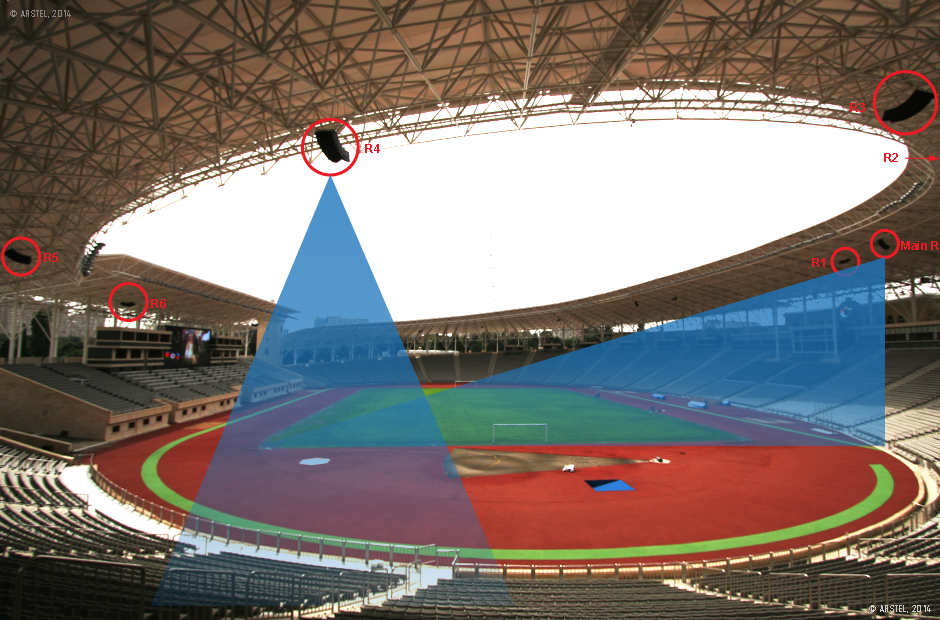

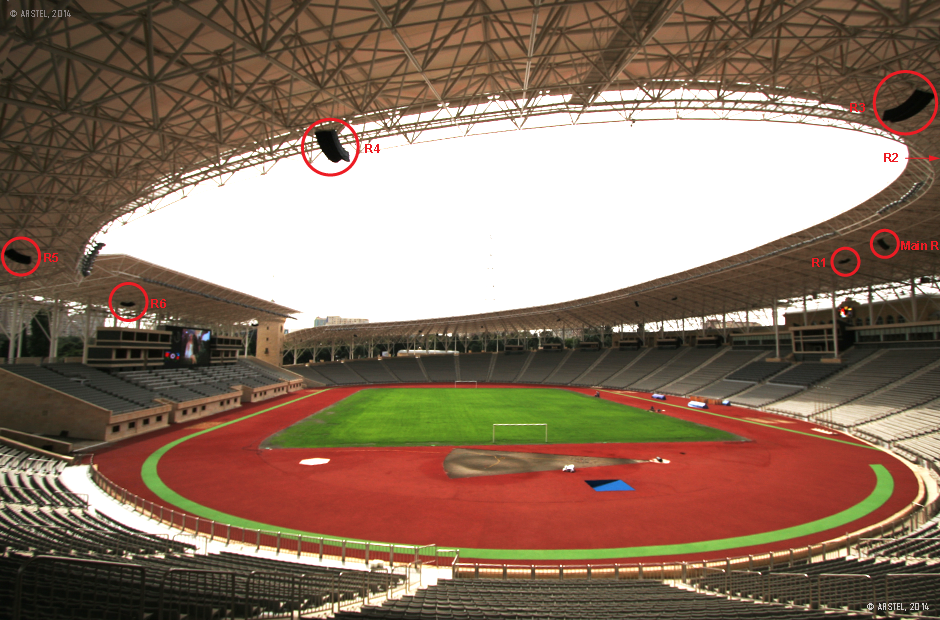

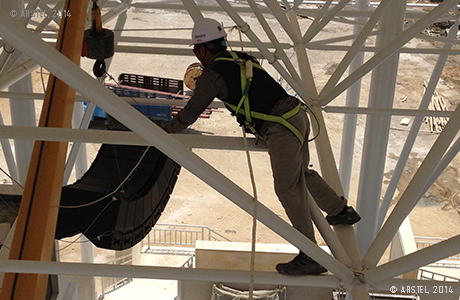

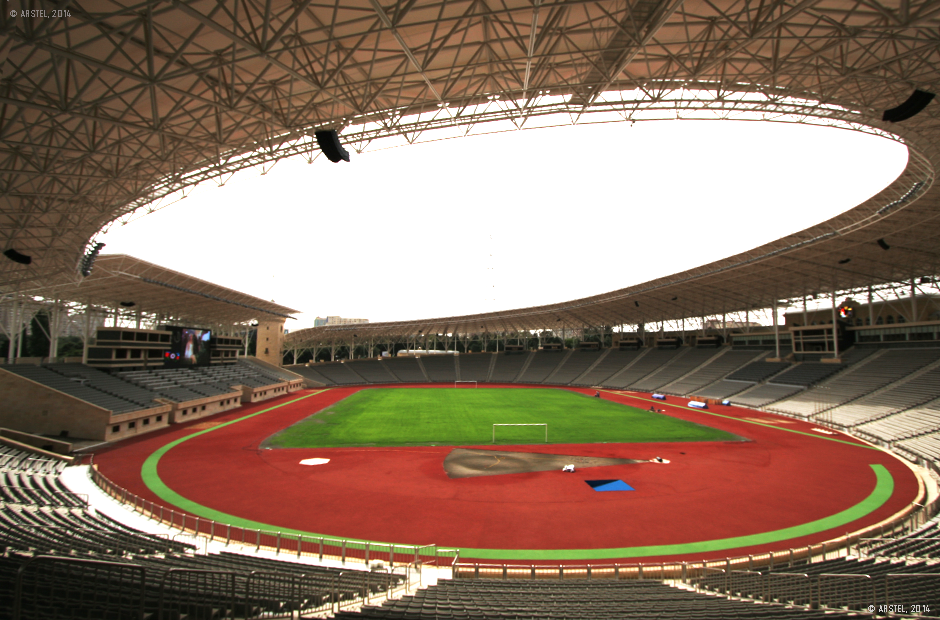

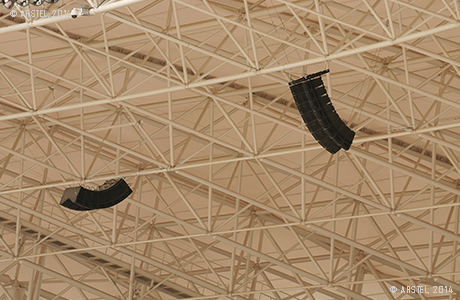

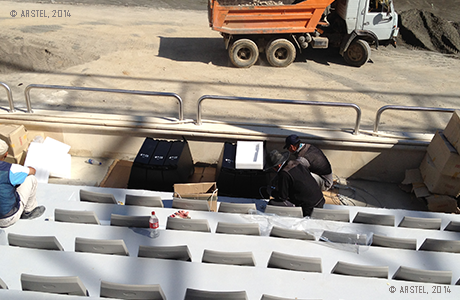

Фотоотчет монтажа акустических систем CLA-серии на стадионе в Баку

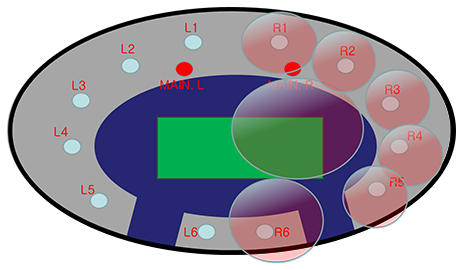

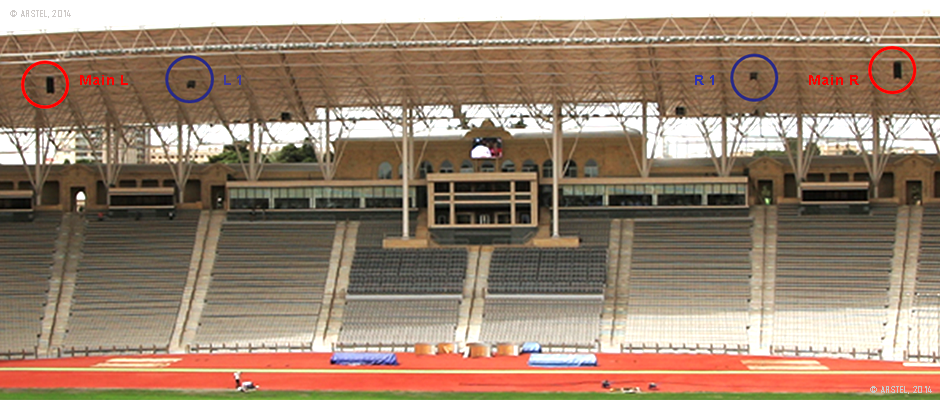

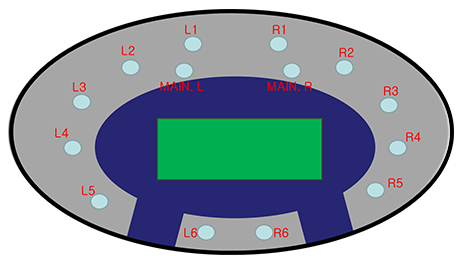

Обновленная звуковая система стадиона в Баку была построена из 12 линейных массивов Inter-M с модулями CLA-8:

• L1—L6 и R1—R6 — для озвучивания трибун;
• MAIN L и MAIN R — для озвучивания площади поля.

Расчет и моделирование звукового поля производились с использованием профессиональной программы EASY.

Линейные массивы TL/TS-серий

Большие линейные массивы TL/TS-серий компании Inter-M (для корейского рынка выпускаются под торговыми марками COVA и CONA) предназначены для стационарного высококачественного озвучивания больших помещений, открытых концертных площадок и других публичных пространств.

В составе больших линейных массивов используются широкополосные акустические модули TL22 и модули сабвуфера TS28.

Акустический модуль линейного массива TL22 построен по двухполосной схеме и не имеет встроенного кроссовера. Он обладает высокой выходной мощностью, достигающей в пиках 3200 Вт (НЧ/LF) и 800 Вт (ВЧ/HF), и широкий диапазон частот 50...20000 Гц. Акустический модуль TL22 обладает узкой диаграммой направленности в вертикальной плоскости и широкой - до 80º — в горизонтальной. Опционально возможно изменение ширины диаграммы в диапазоне 60...120º и асимметрия 30, 40, 45 и 60º. Один кластер может включать до 24 акустических модулей TL22.

Сабвуферный модуль TS28 обладает диаграммой направленности кардиоидного типа, имеет высокую номинальную выходную мощность — 2400 Вт. Нижняя граница воспроизводимых частот составляет 25 Гц. Один акустический кластер может включать до 16 сабвуферных модулей TS28.

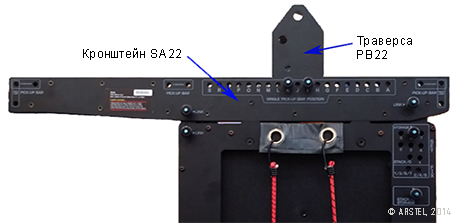

Для подвеса линейного массива применяется траверса PB22 с кронштейнами SA22.

Если акустический кластер состоит из более чем 12 модулей, необходимо использовать 2 траверсы PB22.

При сборке кластера допускается изменение угла отклонения каждого акустического модуля в пределах 0…7º с шагом 1º за счет изменения положения боковых фиксаторов.

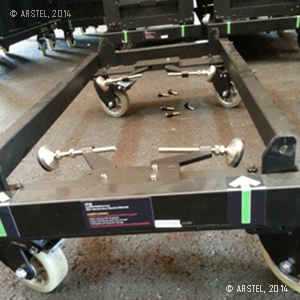

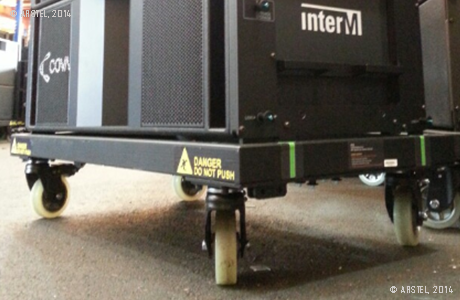

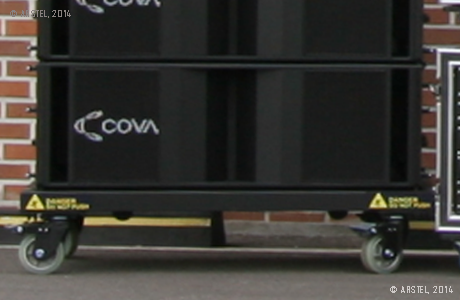

Для перемещения собранного акустического кластера и напольной установки применяются тележки CF22 и CF28, оборудованные роликовыми колесами. Для временной фиксации тележки на каждом колесе имеется стопорный фиксатор, а для более продолжительной — опорные регулируемые ножки.

Тележка CF22 используется для перемещения максимум 4-х акустических модулей TL22. На опорные ножки допускается устанавливать кластер, содержащий не более 6-ти модулей. Тележка CF28 используется для перемещения максимум 3-х акустических сабвуферов TS28. На ее опорные ножки допускается устанавливать кластер из не более 3 модулей.

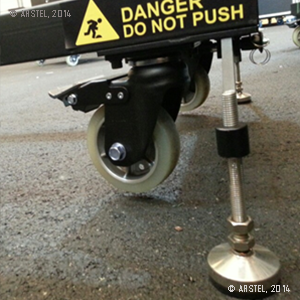

Каждая регулируемая ножка опирается на резиновую подушку, предотвращающую скольжение. Регулировка длины опорных ножек позволяет изменять угол наклона стека из акустических модулей до 5º.

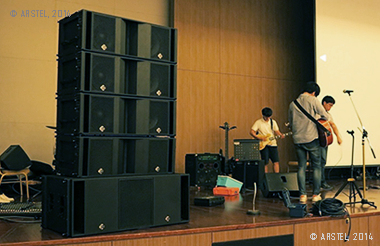

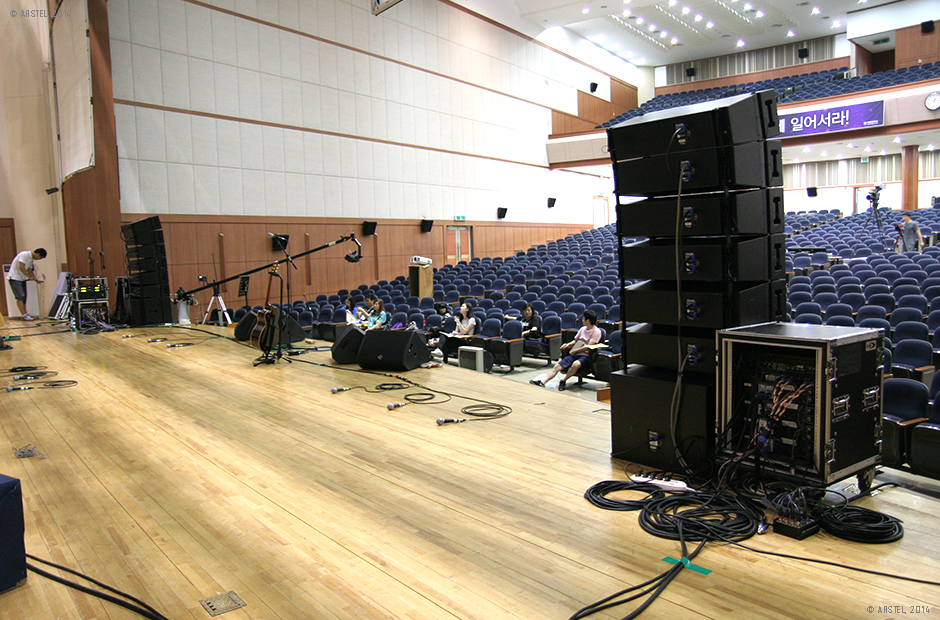

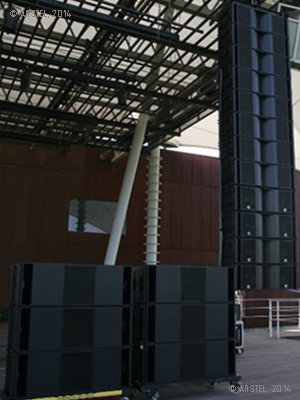

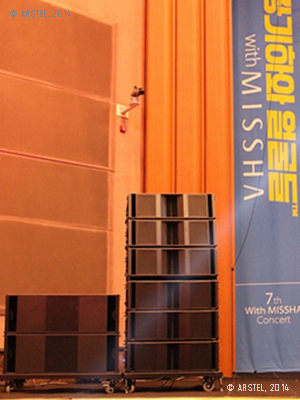

На концертных площадках колесные тележки CF постоянно применяются для напольной установки линейных массивов TL/TS-серий и при транспортировке акустических кластеров к месту размещения, в том числе для закрепления на подвесе.

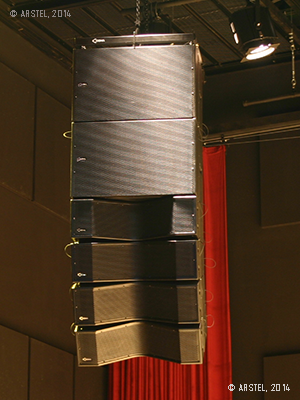

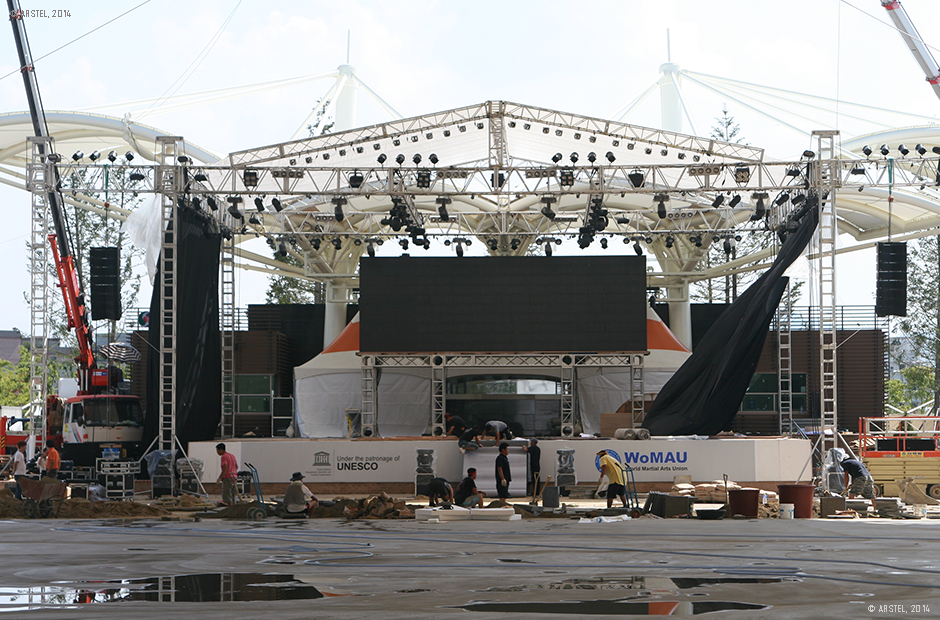

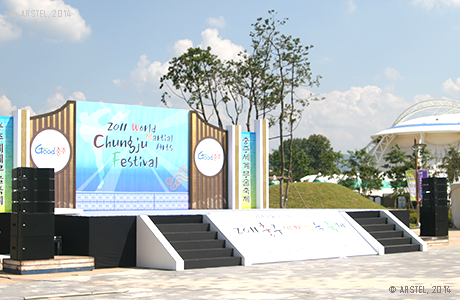

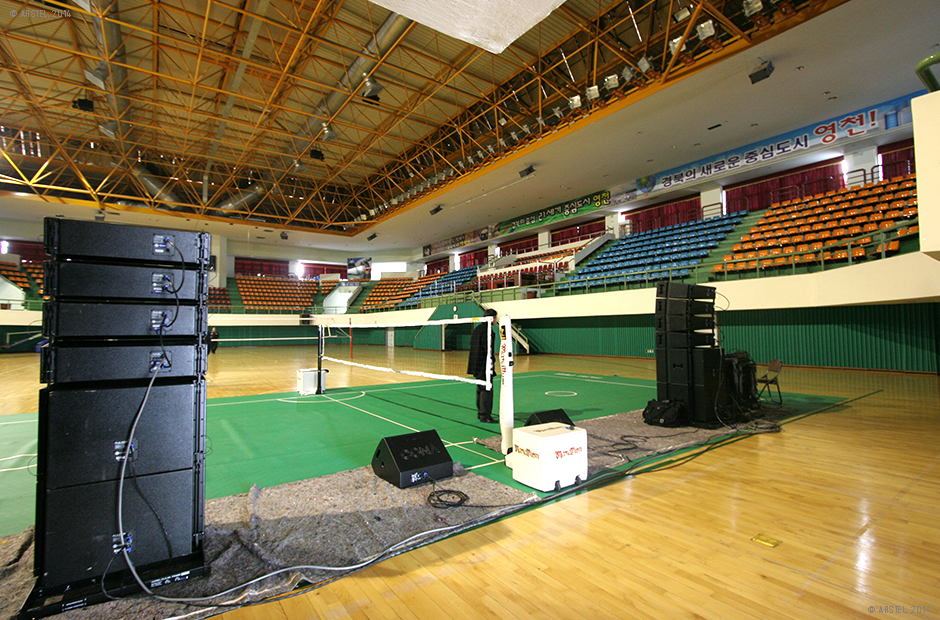

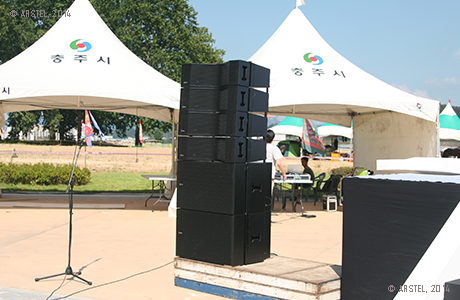

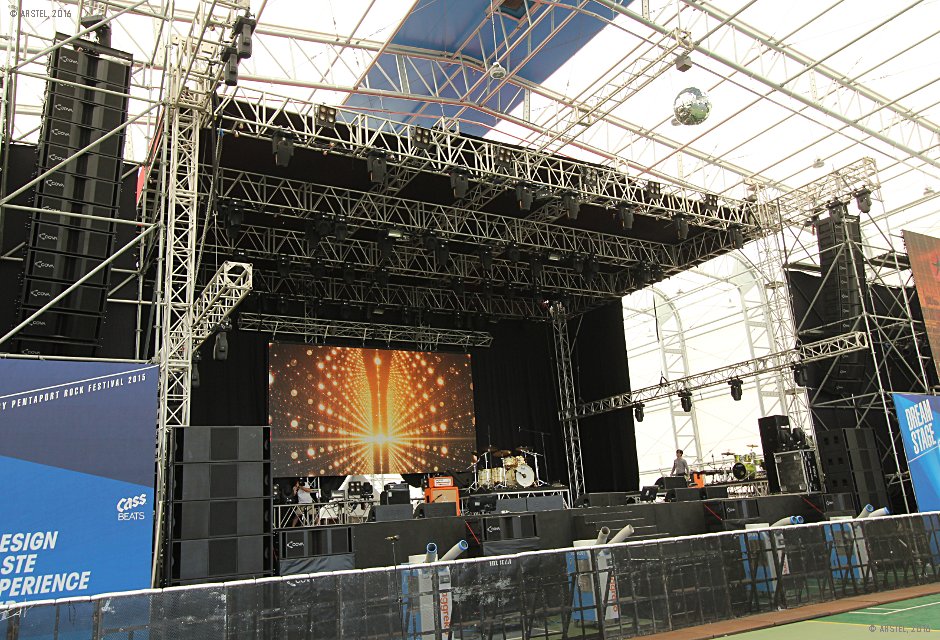

Линейные звуковые массивы на основе модулей TL22 и TS28 широко используются не только в стационарных инсталляциях, но и в мобильных концертных установках: на открытых площадках во время массовых мероприятий, стадионах, в выставочных центрах. При этом следует учитывать, что степень защиты оболочки устройств от внешних воздействий — IP45.

Фотоотчет монтажа акустических систем TL-серии на улицах Сеула

15 августа 2014 года в южнокорейском городе Тэджон праздновался День азиатской молодежи. На праздник собралось около 6 тысяч молодых людей. Личное участие в нем принял Папа Римский Франциск, посетивший Южную Корею с пятидневным визитом

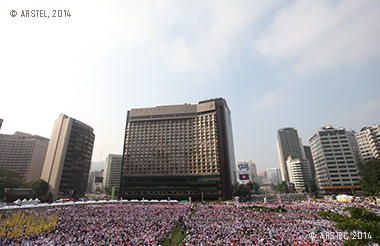

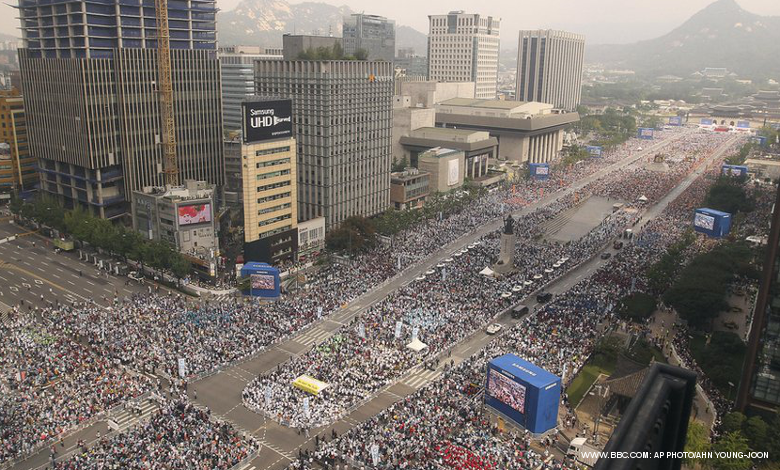

По случаю визита Папы Франциска в Корею компания Inter-M была выбрана официальным поставщиком оборудования для звуковой трансляции. Грандиозное мероприятие с участием главы римской католической церкви состоялось 16 августа в центре Сеула, на площади Кванхвамун. Трансляция выступлений осуществлялась под открытым небом для аудитории не менее 1 миллиона человек, собравшихся для участия в церемонии канонизации 124 корейских католиков, умерших за свою веру в XVIII и XIX веках.

Для прямой трансляции этого исторического события впервые были применены линейные массивы из 12-дюймовых акустических систем серии TL, которые полностью изготавливаются на предприятии Inter-M.

Для трансляции было установлено 180 акустических систем, распределенных по 1,3-километровой территории мероприятия, использовалось 120 усилителей мощности модели V2-5000. Каждый усилитель V2-5000 обеспечивал 5 кВт звуковой мощности. Совместно с ними применялись цифровые усилители DPA-600D и DPA-1200S в количестве 45 и 90 штук соответственно. Звук общей мощностью 762 кВт был направлен на толпу верующих, превратив это событие в Мегатрансляцию.

В самом центре, около сцены на площади Кванхвамун, были установлены 2 основные вышки с массивами громкоговорителей и оборудованием, на некотором удалении от площади — еще 16 дополнительных вышек для озвучивания остальной территории. Все 18 массивов акустических систем подключались оптоволоконными кабелями по топологии «звезда».

С учетом большой протяженности озвучиваемой территории, составляющей около 1,3 км, задержка распространения звуковой волны от основных вышек до последних может достигать 4 секунд. Поэтому в каждой вышке с линейным массивом с помощью звукового процессора CSP-4.8 компенсировалась задержка аудиосигнала. И только после этого аудиосигнал подавался на усилители мощности.

Для передачи звука на массивы громкоговорителей использовалось 20 пар блоков оптоэлектронного преобразования FTA-108S/FRA-108S производства Inter-M, которые были задействованы в качестве основного канала аудиотрансляции. Кроме того, были задействованы 20 сетевых аудиоконтроллеров DAC-288, работающих по протоколу Audinate’s Dante^TM. Сетевые аудиоконтроллеры DAC-288 были применены для организации резервного канала аудиотрансляции.

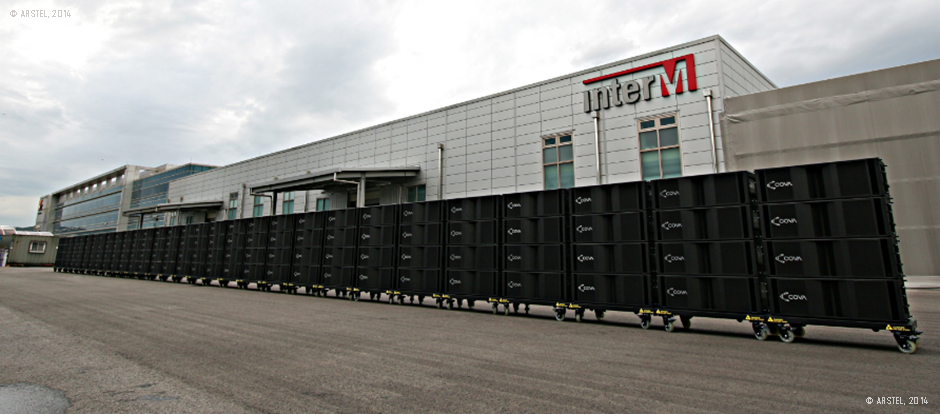

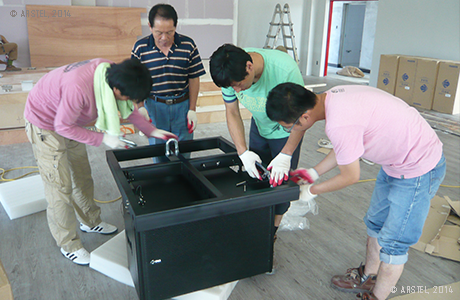

Частичная сборка линейных массивов из модулей была выполнена прямо на заводе для оптимизации дальнейших монтажных работ.

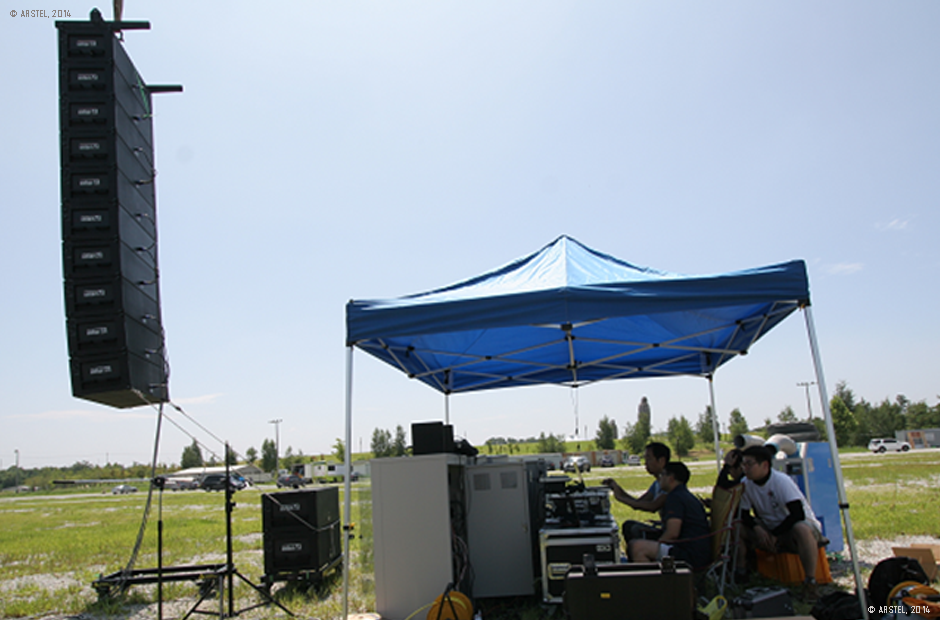

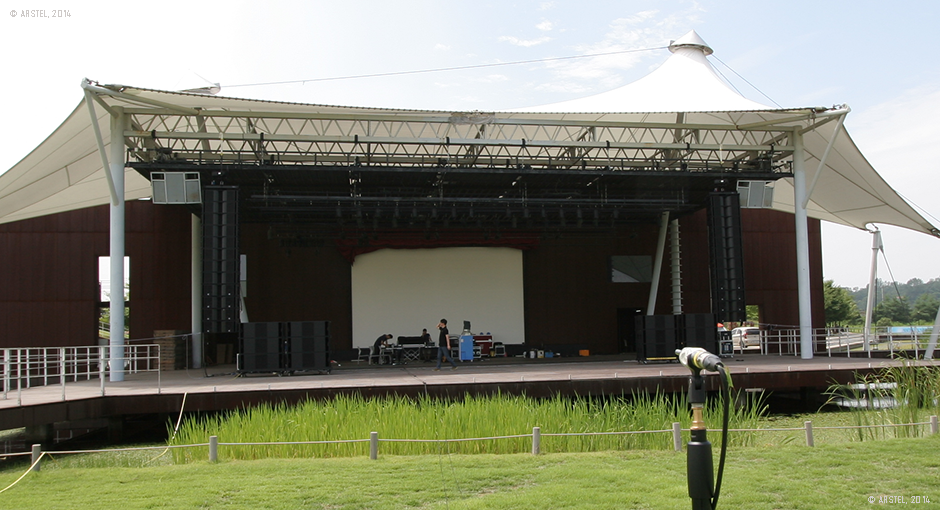

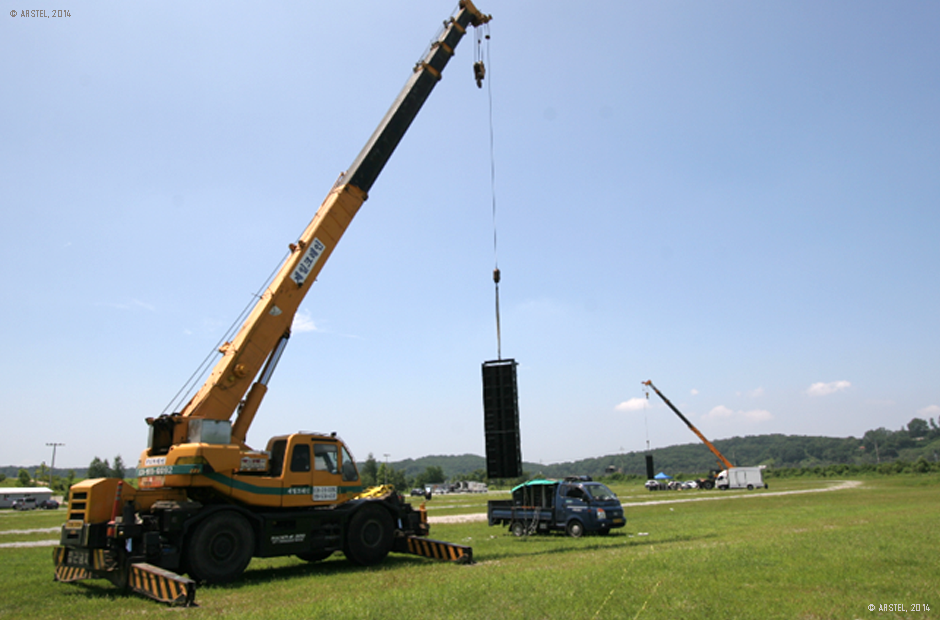

Монтаж аудиооборудования в городских условиях предварял большой объем подготовительных работ. Специалисты компании Inter-M в полевых условиях тестировали линейные массивы для проверки уровней звукового давления соответствия применяемых усилителей мощности и достижения необходимых показателей.

Дополнительно проводились тесты, связанные с задержкой распространения звукового сигнала между линейными массивами.

Практические замеры подтвердили теоретические расчеты. Линейный массив, состоящий из 10 акустических модулей TL22, в комплекте с усилителями мощности Inter-M V2-5000 стабильно развивал звуковое давление в 105 дБ на дистанции 100 метров.

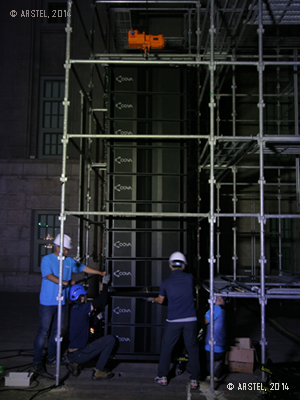

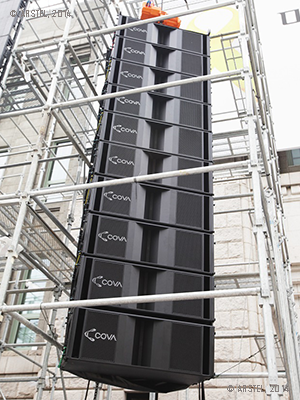

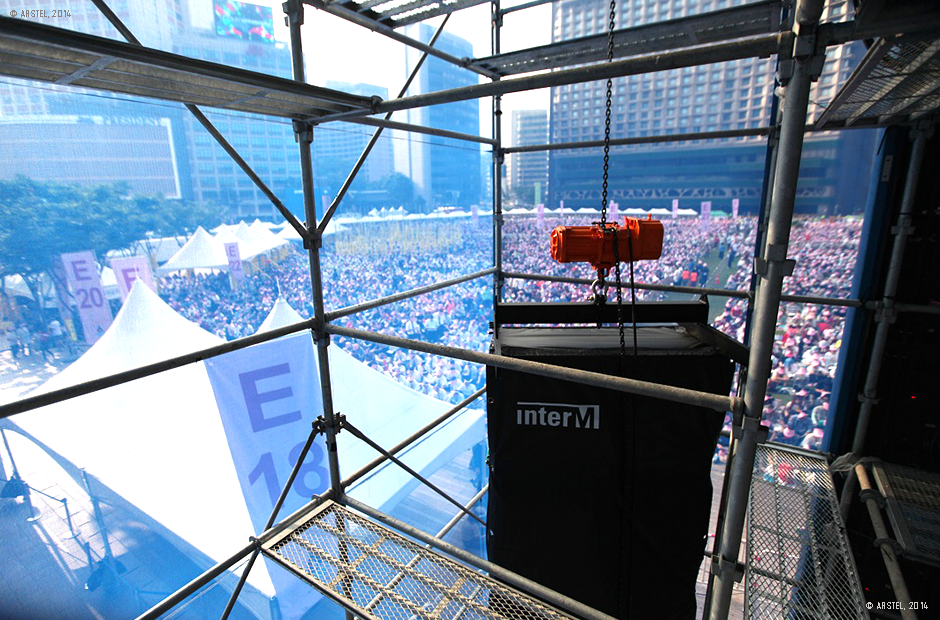

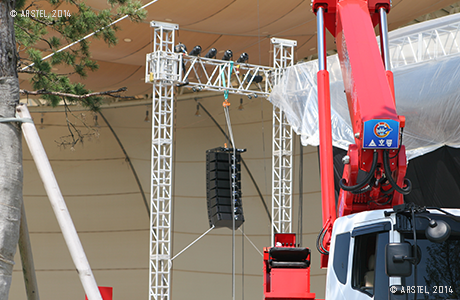

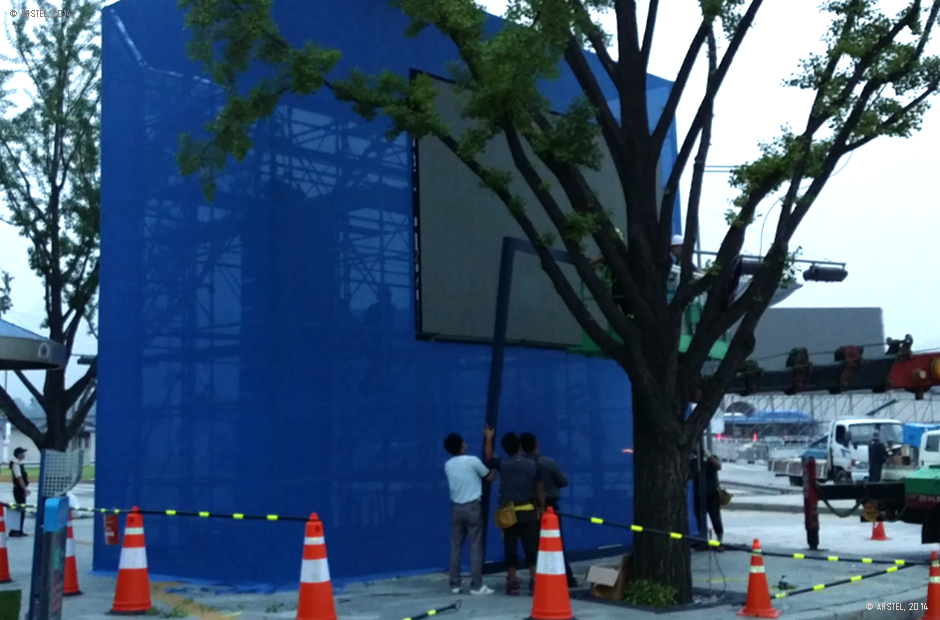

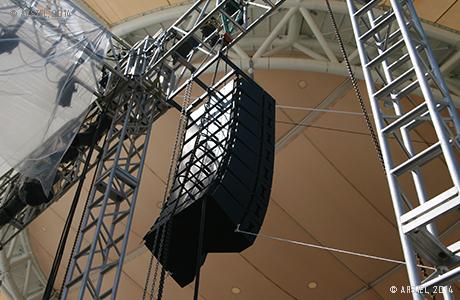

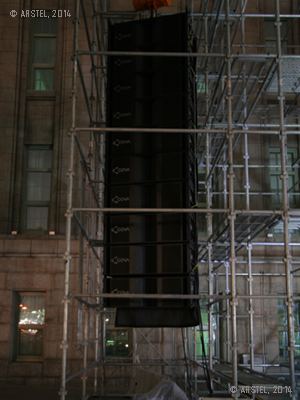

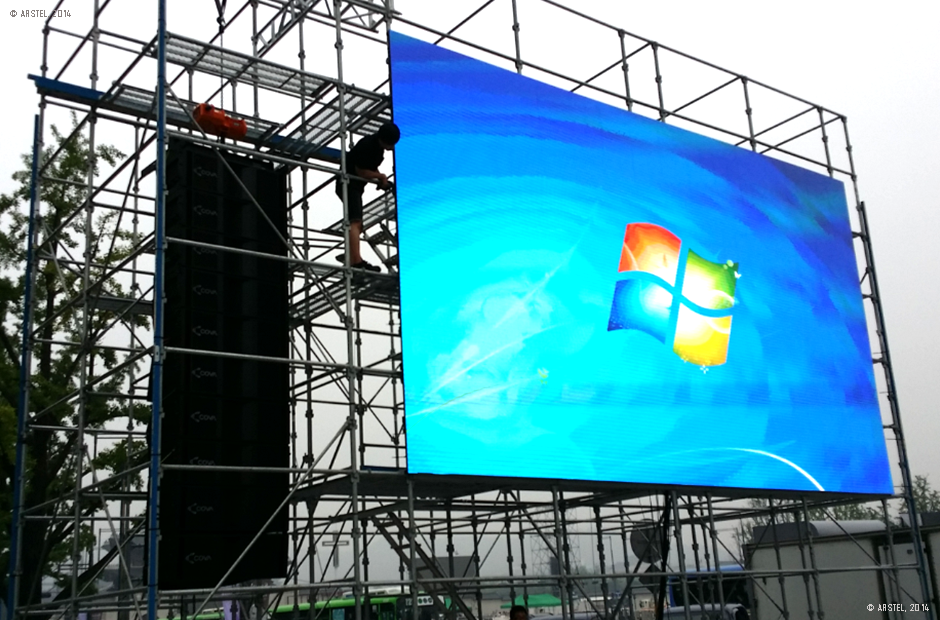

Для размещения линейных массивов непосредственно на озвучиваемой территории в Сеуле было решено собрать отдельностоящие вышки рамного типа — декоративно оформленные монтажные фермы. Внутри каждой фермы, приподнимая с помощью лебедки, соединяли между собой группы модулей TL22, заранее подготовленные на заводе.

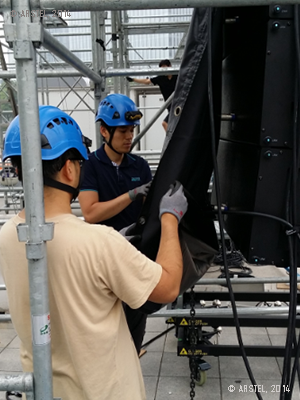

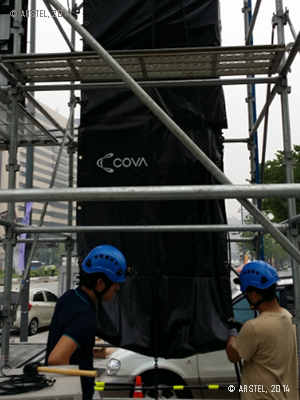

Установив необходимые кабельные соединения, конструкцию линейного массива защищали чехлом. Монтаж кластера из 10 модулей TL22 внутри вышки на этом завершался.

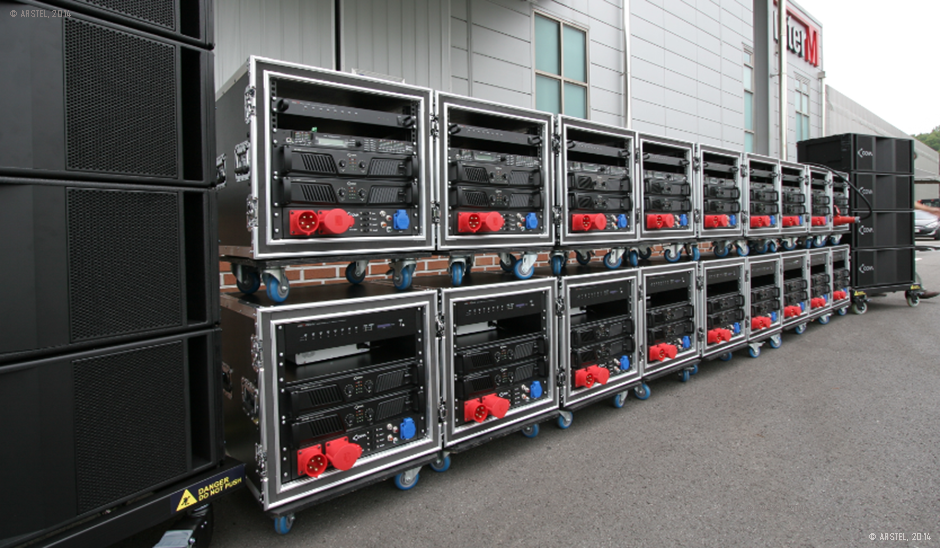

Каждая вышка с аудиооборудованием содержала: 10 акустических модулей TL22, звуковой процессор CSP-4.8, оптический ресивер FRA-108S, сетевой преобразователь DAC-288, активную акустическую систему PS-80, а также комбинацию из силовых усилителей V2-5000, DPA-600D и DPA-1200S.

Мероприятие произвело грандиозное впечатление как по количеству участников, так и по территории охвата. На значительной площади была обеспечена живая видео- и аудиотрансляция канонизации, позволившая каждому участнику почувствовать себя частью общего процесса. В немалой степени этому способствовало гармоничное оформление вышек с телеэкранами и встроенными линейными массивами, а также профессионально выполненный компанией Inter-M акустический расчет озвучивания.
