Блок контроля линий трансляции SC-6224

Конструкция

SC-6224 осуществляет контроль до 24 трансляционных линий, мощность каждой из которых может достигать 500 Вт. Проведение контрольного измерения происходит с помощью встроенного набора реле, который поочередно отключает трансляционные линии от системы оповещения и подключает их к внутренней измерительной схеме, реализованной на микроконтроллере ATmega128 производства Atmel Corporation. Микроконтроллер генерирует в выбранную трансляционную линию переменный тестовый сигнал частотой 15 кГц и, в то же время, с помощью встроенного аналого-цифрового преобразователя считывает характеристики проходящего по линии тока. Полученные характеристики тока позволяют вычислить импеданс линии и сравнить его с первоначальным значением.

Используемая измерительная схема SC-6224 может распознавать обрыв трансляционной линии, короткое замыкание и изменение импеданса на 10 или 20 %. Обнаружение любого из перечисленных состояний сопровождается включением звуковой сигнализации устройства.

Принцип работы SC-6224 позволяет использовать его не только для контроля трансляционных линий, но и для любых соединительных линий, имеющих сопротивление в диапазоне 20...3000 Ом. Например, при подключении дополнительных резисторов, могут контролироваться линии, соединяющие оборудование системы оповещения с выходными клеммами модулей пожарной сигнализации, формирующих управляющий «сухой контакт».

Как и все блоки 6000-й серии, SC-6224 в составе системы оповещения имеет возможность сопряжения с компьютером через интерфейс RS-485. Это позволяет пользователю, находящемуся на значительном расстоянии от стойки системы оповещения, получать данные от блока SC-6224 и производить при помощи компьютера оперативную контрольную проверку.

Все платы SC-6224 размещаются в стальном корпусе, предназначенном для установки в 19‑дюймовый шкаф. В аппаратном шкафу устройство занимает 2 установочных места.

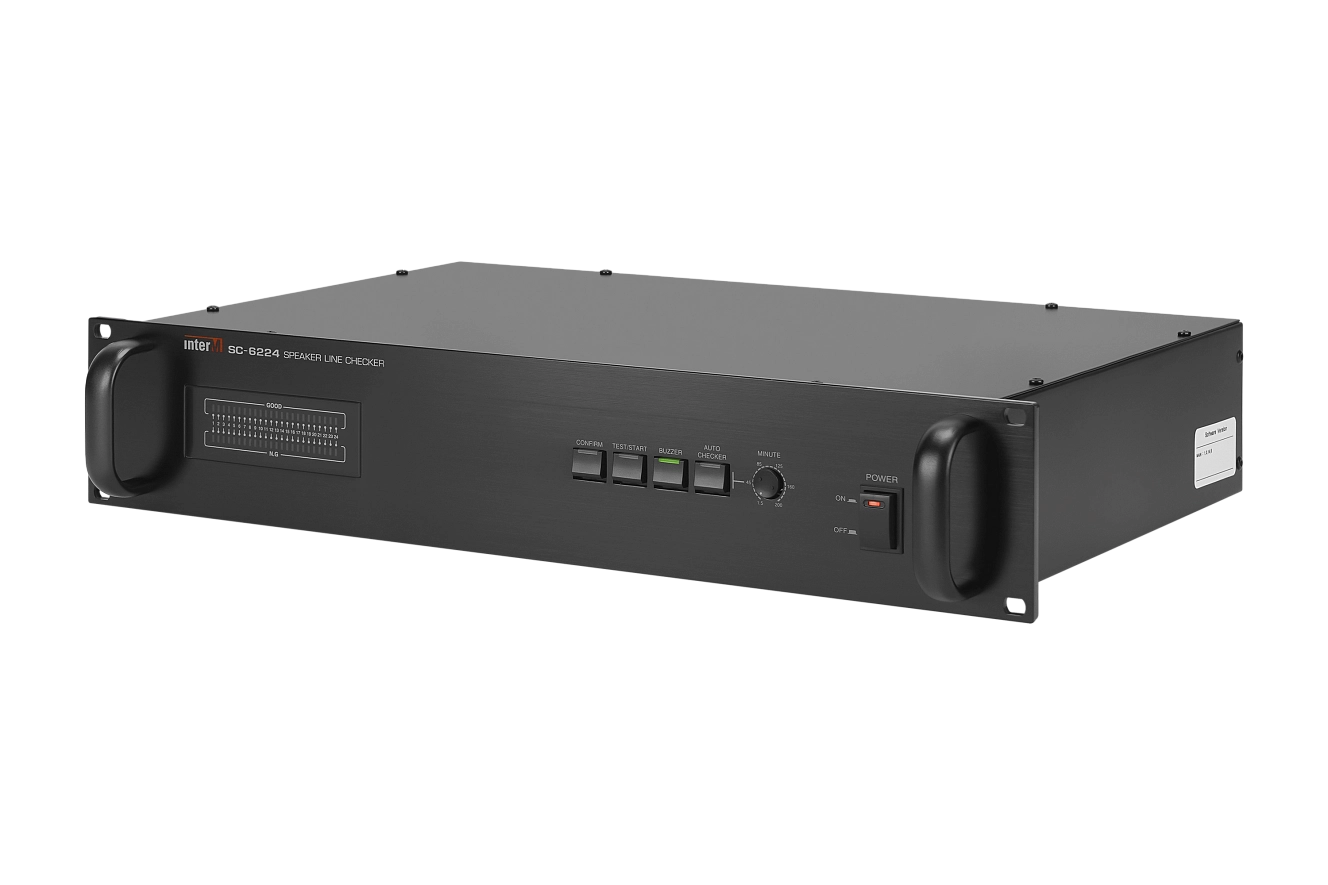

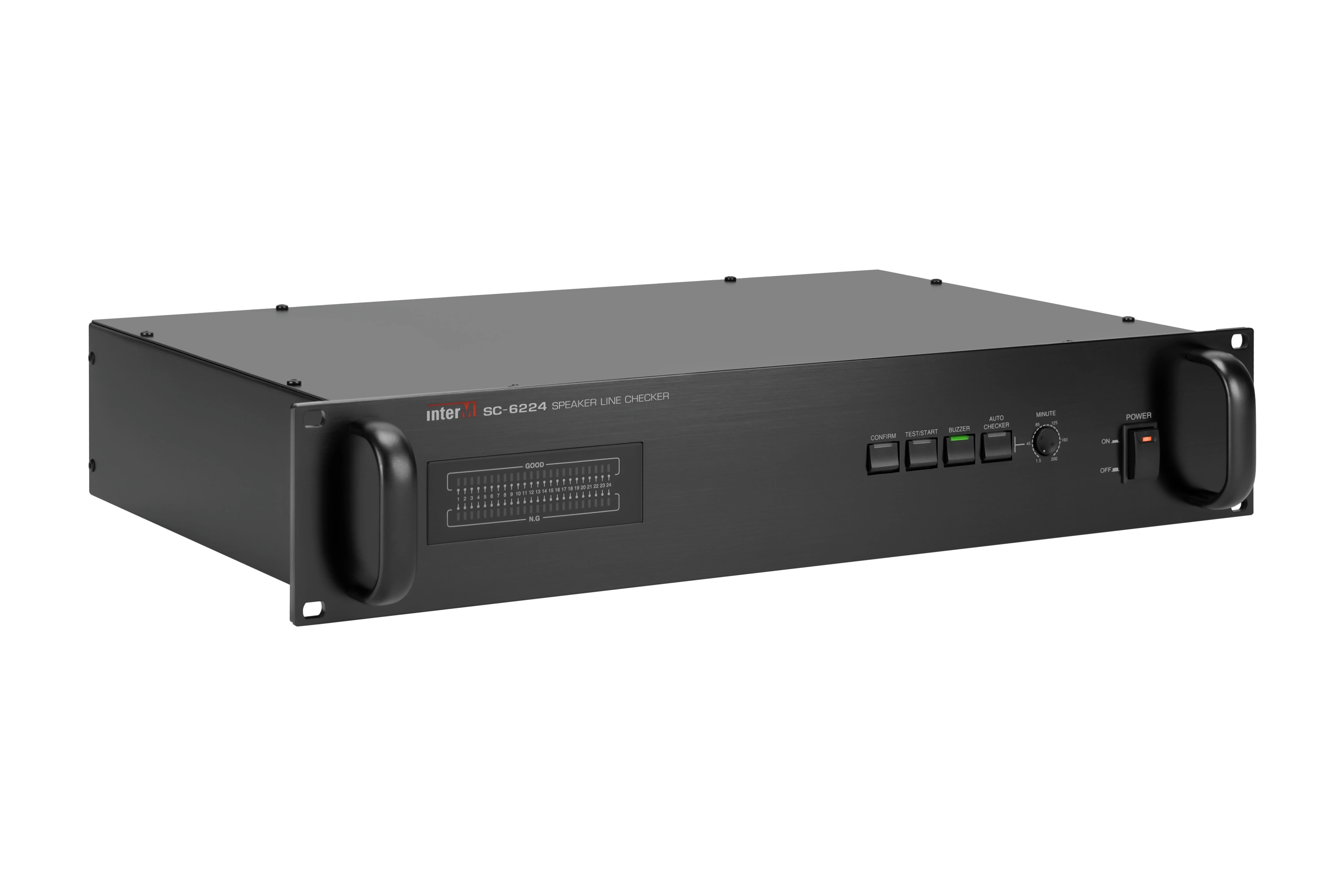

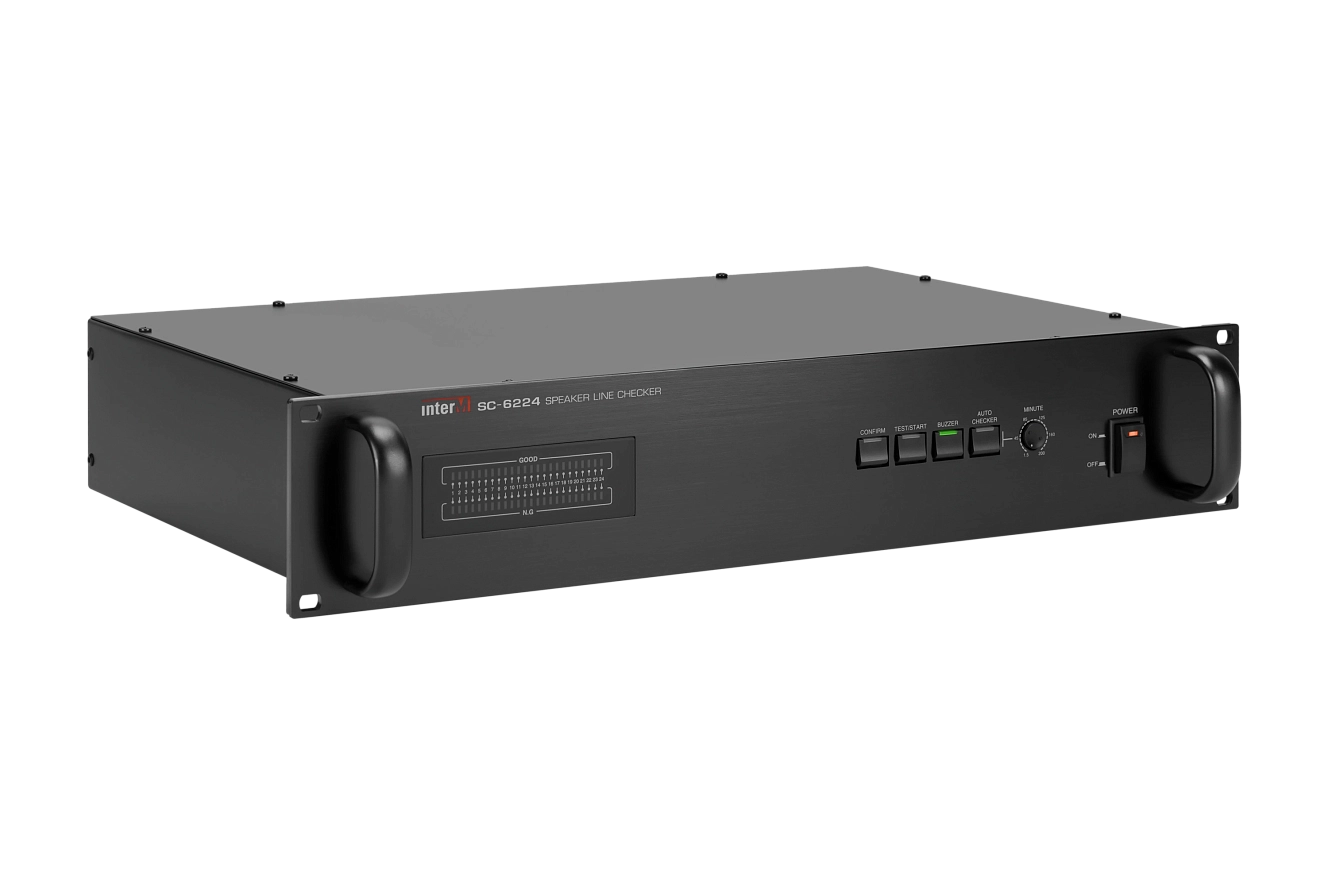

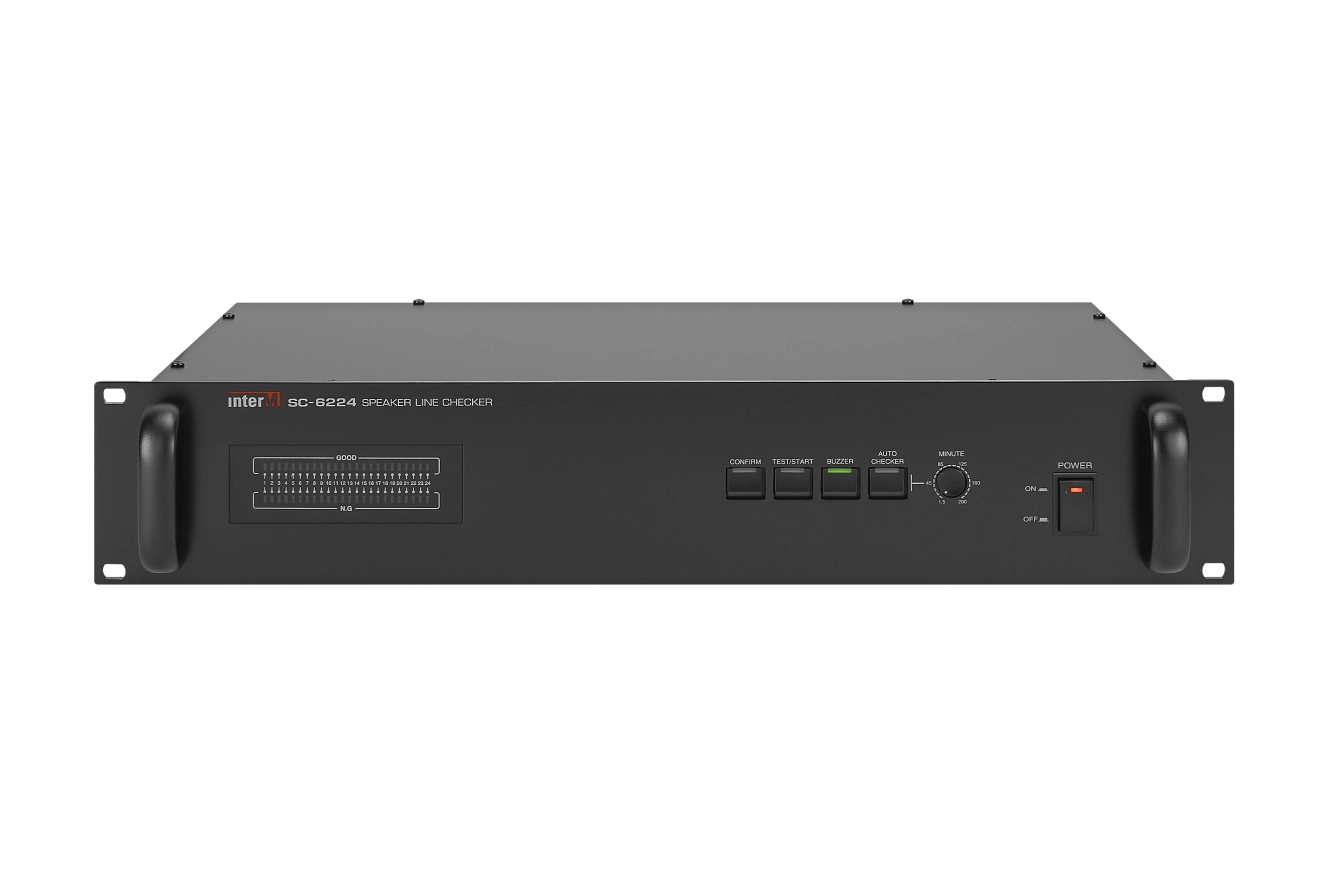

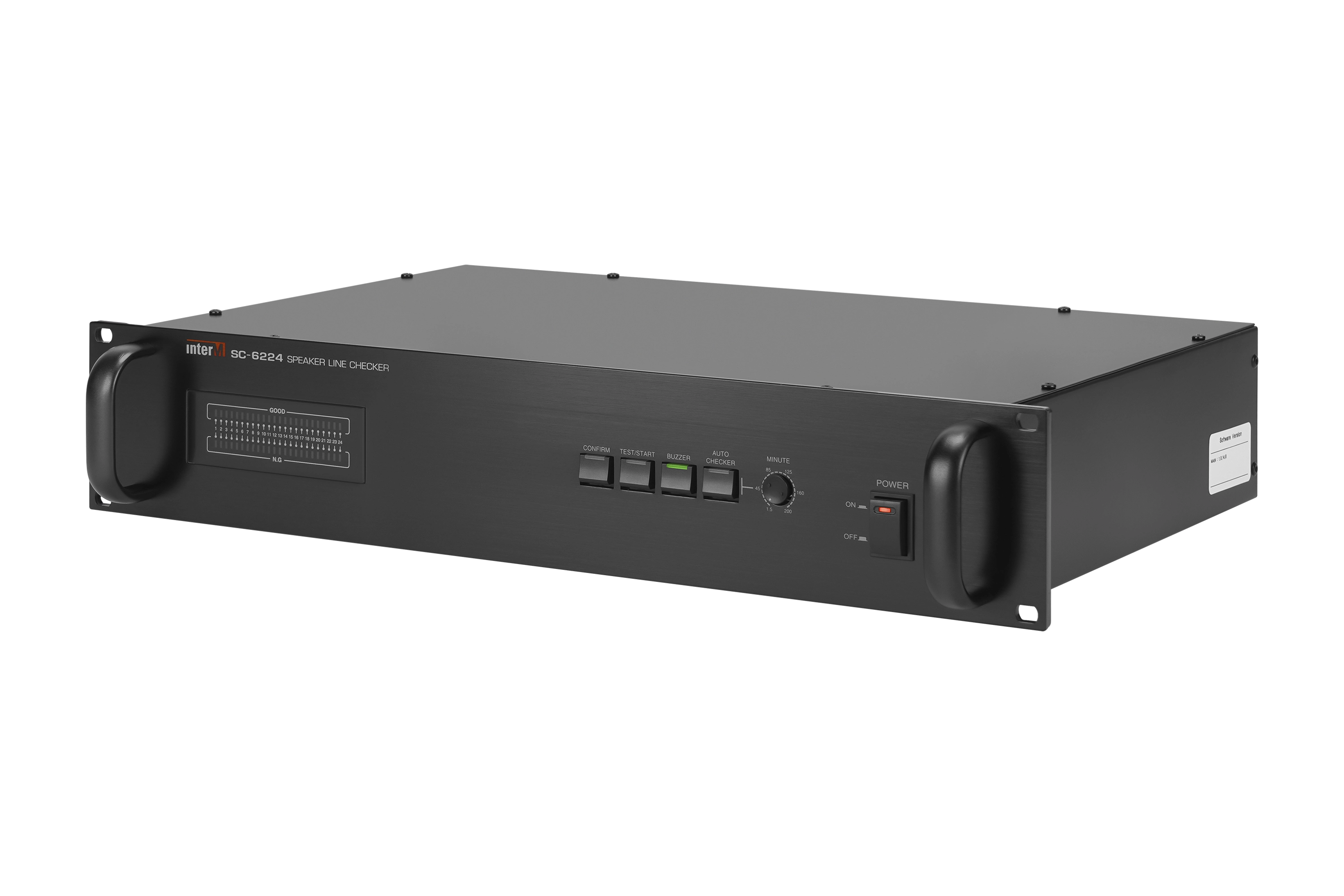

• 1 — индикаторы состояния линий
• 2 — кнопка для первоначальной настройки
• 3 — кнопка для запуска проверки линий
• 4 — кнопка для отключения звуковой сигнализации
• 5 — кнопка для включения автоматического режима работы
• 6 — регулятор для установки интервала тестирования
• 7 — кнопка включения
• 8 — индикатор питания

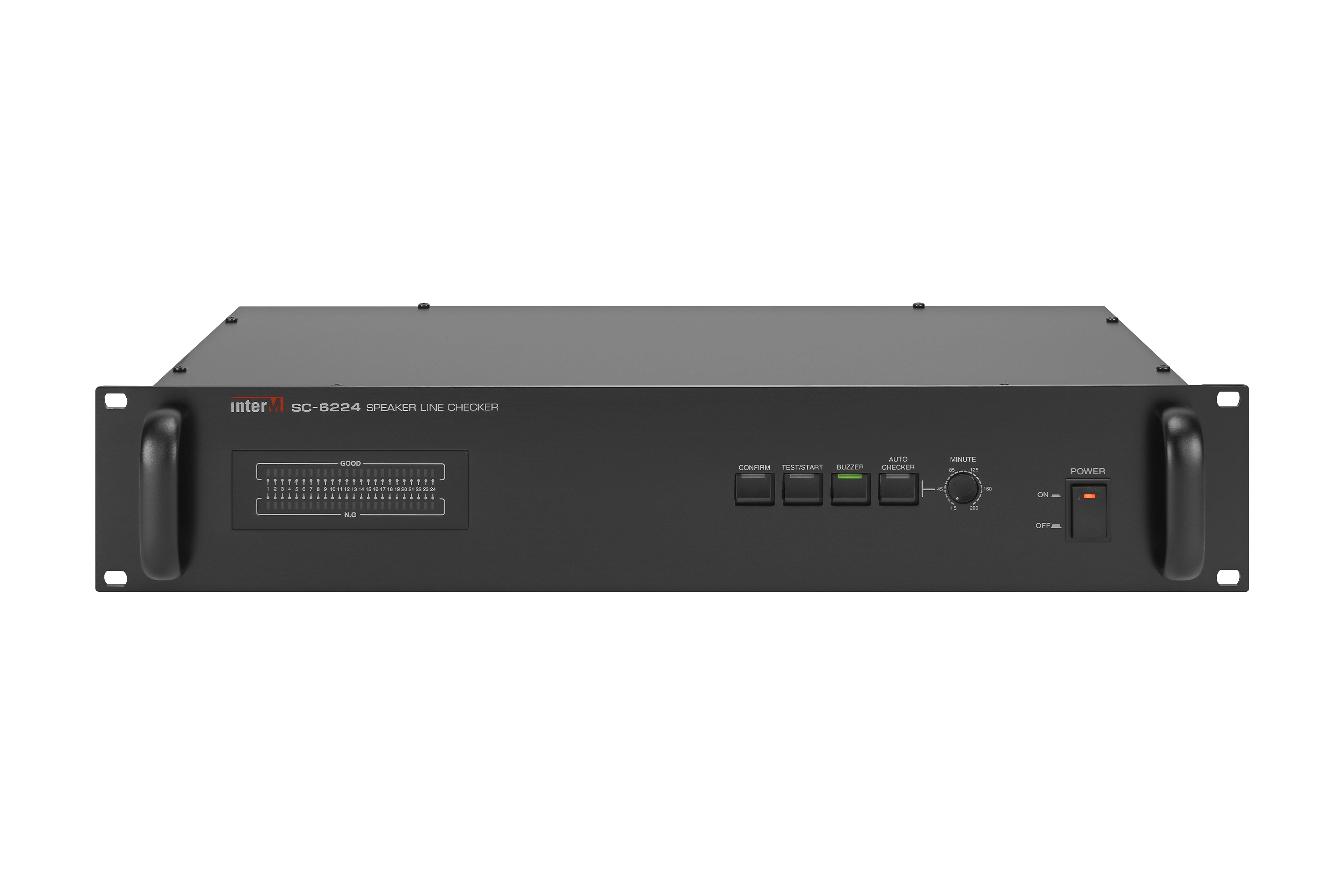

Элементы управления, расположенные на передней панели, удобны для работы. С помощью кнопок можно инициализировать контрольную проверку трансляционных линий, включить или отключить звуковую сигнализацию. Регулятор позволяет установить интервал тестирования для автоматического режима проверки линий.

Состояние каждой трансляционной линии определяется пользователем при помощи светодиодной панели индикации. Каждой из 24 линий оповещения соответствует пара светодиодов. Зеленое свечение одного из светодиодов соответствует нормальному состоянию подключенной линии оповещения — импеданс находится в диапазоне от 20 Ом до 3 кОм. Красное свечение второго светодиода — обрыв или короткое замыкание линии, а оранжевое — выход из строя одного или нескольких громкоговорителей. Оба светодиода будут неактивны, когда линия полностью отключена.

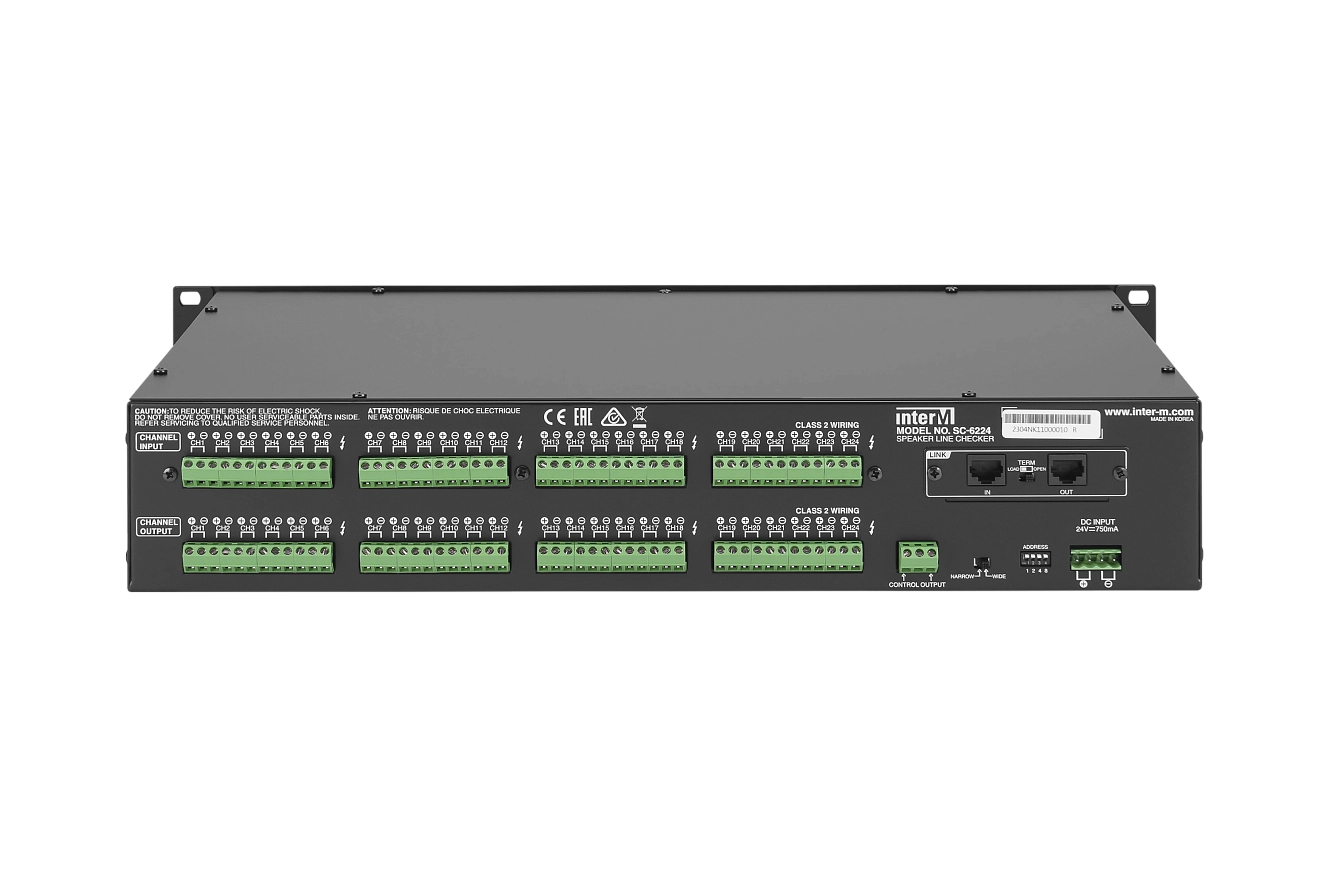

• 1 — выходные клеммы для подключения линий трансляции
• 2 — входные клеммы для подключения 100-вольтной линии
• 3 — выход управляющего реле
• 4 — переключатель допустимого изменения импеданса линии
• 5 — порты RS-485 для подключения к шине управления
• 6 — переключатель оконечной нагрузки для интерфейса RS-485
• 7 — переключатели для установки сетевого адреса устройства
• 8 — разъём для подключения к источнику питания 24 В

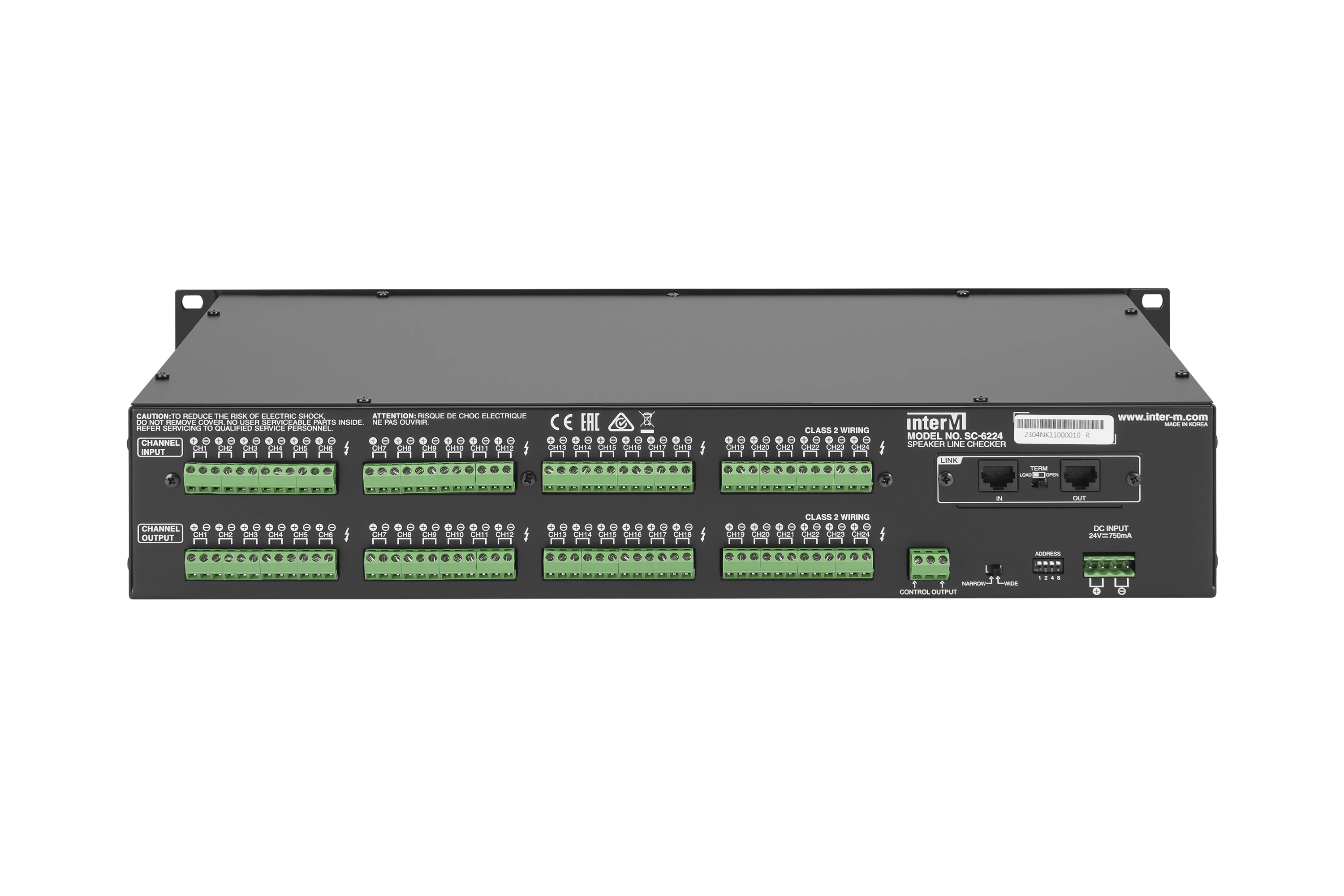

Блок контроля SC-6224 подключается последовательно в трансляционную линию, как правило, между контроллером системы ECS-6216P (ECS-6216S, ECS-6216MS) и громкоговорителями. Разъемы для подключения представлены двумя рядами винтовых клемм на задней панели устройства. Верхний ряд клемм служит для подключения 24 входных линий, нижний ряд – для подключения 24 выходных линий.

Дополнительно, SC-6224 имеет управляющее реле, срабатывающее при обнаружении неисправности трансляционных линий. Это реле позволяет управлять внешними устройствами, подключенными через соответствующие клеммы на задней панели, например: подавать питание на сигнальную лампу или пьезоэлектрический звонок для дистанционного оповещения персонала.

Процент допустимого изменения импеданса в контролируемой трансляционной линии настраивается при помощи специального переключателя. На выбор предлагается два значения — 10 и 20 %. Десятипроцентное значение характеризует измерительную схему устройства высокой чув­ст­ви­тель­но­стью и позволяет обнаруживать и сигнализировать о неисправности одного или нескольких громкоговорителей, а также об их отключении. Выбор двадцатипроцентного допустимого отклонения импеданса определяет пониженную чувствительность SC-6224 и уменьшает вероятность ложных срабатываний, обусловленных воздействием неблагоприятных факторов окружающей среды.

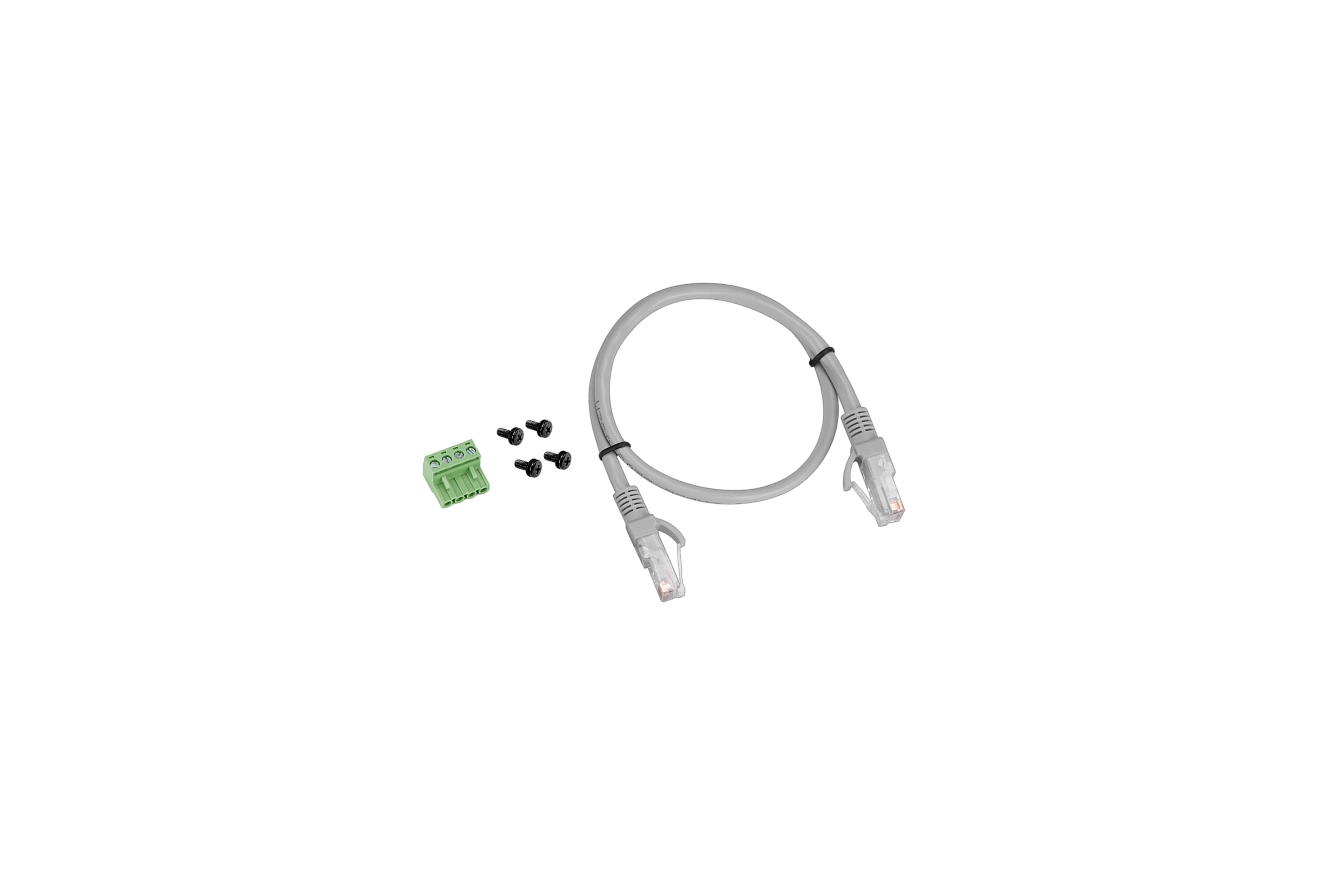

Для приёма и передачи данных по интерфейсу RS-485 используется два разъёма RJ-45. Переключатели оконечной нагрузки и выбора сетевого адреса обеспечивают корректное подключение SC-6224 к шине передачи данных RS-485. Всего в системе 6000-й серии может быть задействовано до 12 блоков SC-6224.

Мониторинг и управление SC-6224 осуществляется с помощью программного обеспечения MS-6100 или MS-6800, входящего в комплект поставки головного оборудования системы оповещения.

Вся индикация передней панели SC-6224 дублируется в графической оболочке программного обеспечения, а при обнаружении неисправности на линии для привлечения внимания оператора дополнительно появляются всплывающие сообщения.
