Микшер-усилители PA-60A, PA-120A, PA-240A
![](/upload/iblock/859/pa_a_main.png)
С выходом в 2015 году на рынок обновленной линейки настольных микшер-усилителей PA-серии модернизация этого сегмента оборудования инженерами Интер-М не прекращалась ни на минуту. И причиной тому быстрые темпы развития аналогичного оборудования китайского производства и их стремление объединить в одном устройстве как можно больше функциональных узлов, при этом зачастую жертвуя надёжностью и качеством выпускаемого продукта.
Компания Inter-M в своем развитии не придерживается темпов, заданных китайскими производителями, и планомерно осуществляет модернизацию всего оборудования, макси-мально уделяя внимание сохранению их качества и надежности на достаточно высоком уровне.
Ярким и наглядным подтверждением этому является новая усовершенствованная серия настольных микшер-усилителей PA-60A, PA-120A и PA-240A. Сохранив в себе все достоинства предыдущей серии, новые модели оснащены интерфейсом для подключения удаленной микрофонной панели с выбором зон вещания. Кроме этого, широкий набор входов и их исполнение позволяет пользователю без труда подключить желаемый источник звука для организации качественного музыкального сопровождения.

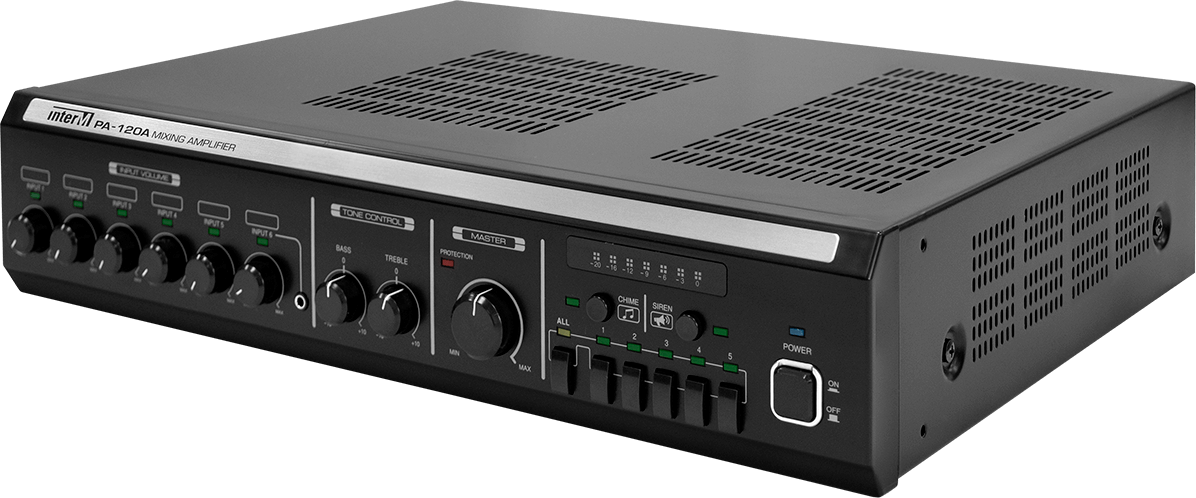

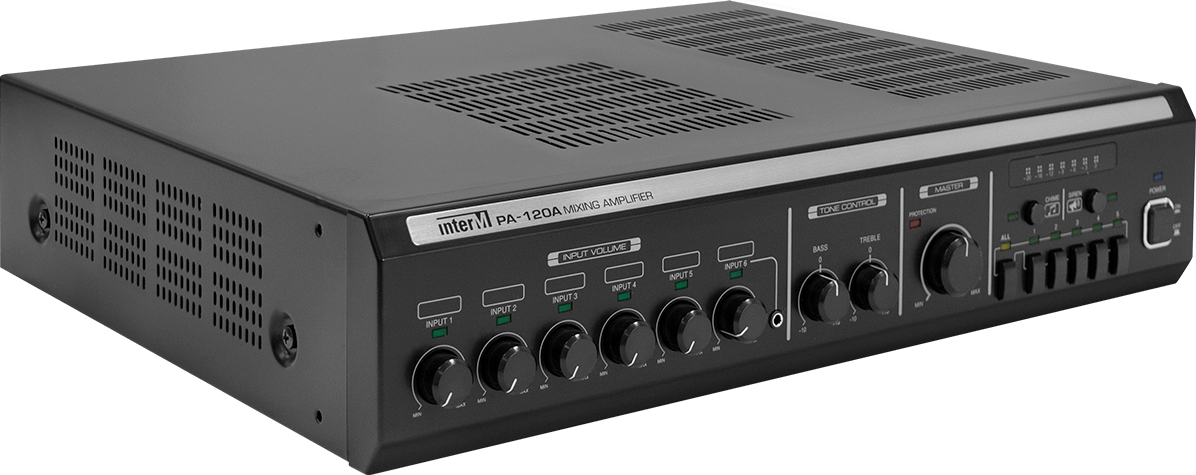

Фото оборудования
![](/upload/resize_cache/iblock/1de/aopwf2sv8o5r459c7pyyps8hq557rlqh/80_80_1/front_big.png)
![](/upload/resize_cache/iblock/cb7/6gvhz7tksbjrc0f06cbmqwzs3ij1s2i4/80_80_1/right_big.png)
![](/upload/resize_cache/iblock/a72/5hit15nkakocpuq02y8bhfw0tn9sh4jb/80_80_1/back_big.png)
![](/upload/resize_cache/iblock/fb4/kp2cxpkrbooi51ixqobf9z30q7ax2s4k/80_80_1/left_big.png)
Функциональные возможности и особенности
-
Пять зон трансляции
Микшер-усилители оснащены встроенным селектором на пять зон для выборочной трансляции музыкальных программ и речевых сообщений.
-
Подключение микрофонной панели RM-05A
С помощью микрофонной панели RM-05A пользователь может передавать речевые сообщения в зоны, находясь на значительном удалении от усилителя.
-
Трехуровневая система приоритетов
Микшер-усилители PA-60A, PA-120A, PA-240A позволяют подключать источники звука с тремя уровнями приоритета.
-
Аудиовход для подключения мобильных устройств
Удобно расположенный на передней панели линейный вход позволяет подключать различные мобильные источники звука, например, смартфоны, MP3-плееры или ноутбуки.
-
Подключение различных источников звука
Универсальные входы, которыми оснащены микшер-усилители, позволяют подключать источники как микрофонного, так и линейного уровня, кроме этого, обеспечивается фантомное питание для конденсаторных микрофонов.
-
Подключение профессиональных акустических систем
Микшер-усилители являются универсальным и предусматривают подключение не только трансляционных громкоговорителей, но и низкоомных акустических систем.
-
Удаленное управление усилителем
Микшер-усилители оснащены управляющими входами для принудительного приглушения трансляции, а также для удаленного запуска сигналов привлечения внимания.
-
Высокая эффективность
Функционирование усилителя мощности в режиме класса D обеспечивает высокий коэффициент полезного действия, низкий уровень энергопотребления, незначительное тепловыделение и, как следствие, увеличенный срок службы устройства.
Конструкция и основные принципы работы
Микшер-усилители PA-60A, PA-120A, PA-240A представляют собой многофункциональные устройства, которые включает в себя: предварительный усилитель, микшер, усилитель мощности и селектор зон. Электропитание всех функциональных узлов осуществляется от надежного и проверенного временем трансформаторного блока питания.
![Конструкция микшер-усилителей PA](/local/templates/arstel_alex/assets/img/novinki/PA/ris1.png)
Рис.1. Конструкция микшер-усилителей
Выходной каскад микшер-усилителей PA-60A, PA-120A, PA-240A реализован на микросхеме TDA8953TH компании NPX Semiconductors – одним из крупнейших производителей электронных компонентов.
Рис. 2. Микросхема TDA8953TH
TDA8953TH – это усилитель c малой мощностью рассеивания, коэффициент полезного действия которого составляет порядка 93% за счёт работы в импульсном режиме. В TDA8953TH предусмотрено ограничение выходного тока, защита от перенапряжения и короткого замыкания, а также режим работы пониженного энергопотребления.
Охлаждение усилителя происходит естественным путем, благодаря чему усилители ра-ботают практически бесшумно и могут быть установлены в помещения с постоянным пребы-ванием обслуживающего персонала. Для охлаждения на верхней крышке и боковых панелях микшер-усилителей предусмотрена перфорация.
![Перфорация на крышке микшер-усилителей](/local/templates/arstel_alex/assets/img/novinki/PA/ris3.png)
Рис. 3. Перфорация на крышке микшер-усилителей
Подключение трансляционных линий к усилителю осуществляется через выходной трансформатор, обеспечивающий гальваническую развязку и дополнительную защиту выходных цепей усилителя.
Новая серия микшер-усилителей PA-60A, PA-120A, PA-240A отличается от своих пред-шественников не только измененным дизайном передней панели, но и расширенными функциональными возможностями. Например, вся линейка микшер-усилителей оснащена разъемом Jack 3,5 мм, который удобно располагается на передней панели и идеально подходит для подключения различных мобильных источников звука.

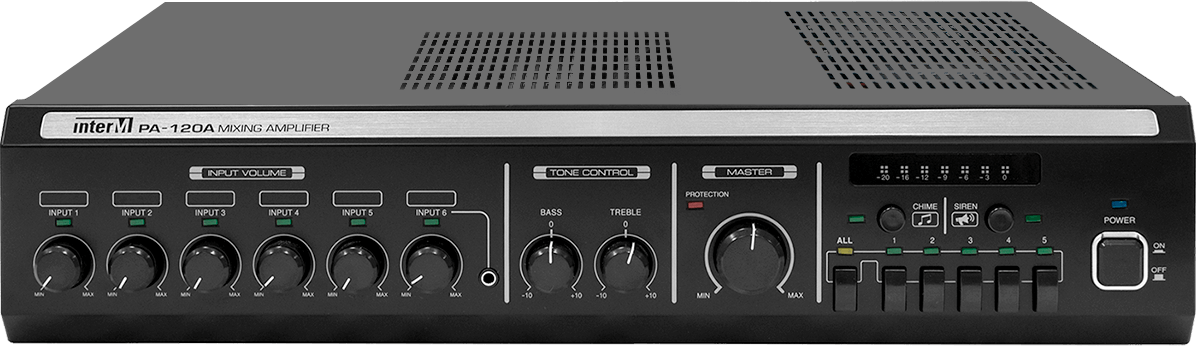

Рис.4 Передняя панель PA-120A
- 1 – регуляторы уровня сигнала на входах
- 2 – индикаторы входного сигнала
- 3 – регуляторы тембра Bass и Treble
- 4 – регулятор громкости выходного сигнала
- 5 – кнопка запуска сигнала «ГОНГ»
- 6 – индикаторы уровня выходного сигнала
- 7 – кнопка запуска сирены
- 8 – индикатор электропитания
- 9 – разъём Jack 3,5 мм
- 10 – индикатор системы защиты
- 11 – селектор зон
- 12 – кнопка включения электропитания
Кроме этого, на передней панели располагаются все необходимые органы для управления музыкальной трансляцией и создания комфортного звучания. Каждый вход для подключения источников музыкальной трансляции оснащен регулятором для установки необходимого уровня аудиосигнала и светодиодным индикатором для отображения наличия аудиосигнала на входе усилителя. Уровень громкости выходного сигнала устанавливается с помощью регулятора MASTER VOLUME по шкале, состоящей из 7 светодиодных индикаторов. Для корректировки амплитудно-частотной характеристики в области высоких и низких частот предусмотрены два регулятора тембра, которые позволяют настроить звучание, исходя из предпочтений пользователя.
![Генераторы сигналов ГОНГ и СИРЕНА](/local/templates/arstel_alex/assets/img/novinki/PA/ris4.png)
Рис. 5. Генераторы сигналов ГОНГ и СИРЕНА
Микшер-усилители PA-60A, PA-120A, PA-240A оснащены встроенным генератором сигнала «ГОНГ», который может использоваться для привлечения внимания людей перед трансляцией речевого сообщения. Для оповещения людей и сигнализации об аварийных ситуациях предусмотрена встроенная сирена, запуск которой осуществляется при помощи кнопки с фиксацией. Запуск сигналов можно контролировать по светодиодным индикаторам, расположенных на передней панели рядом с кнопками запуска.
![Селектор зон микшер-усилителя](/local/templates/arstel_alex/assets/img/novinki/PA/ris5.png)
Рис. 6. Селектор зон микшер-усилителя
Встроенный селектор обеспечивает необходимое зонирование для выборочной трансляции музыки, сигналов оповещения и сигнализации. Управление селектором осуществляется с помощью кнопок с фиксацией, расположенных на передней панели микшер-усилителя, или с помощью удаленной микрофонной консоли RM-05A. Активность зон отображается с помощью светодиодных индикаторов.
![Система защиты микшер-усилителя](/local/templates/arstel_alex/assets/img/novinki/PA/ris6.png)
Рис. 7. Система защиты микшер-усилителя
Для сигнализации о возникновении неисправности на передней панели микшер-усилителя предусмотрен индикатор PROTECTION. Данный индикатор загорается при срабатывании цепей защиты усилителя мощности.

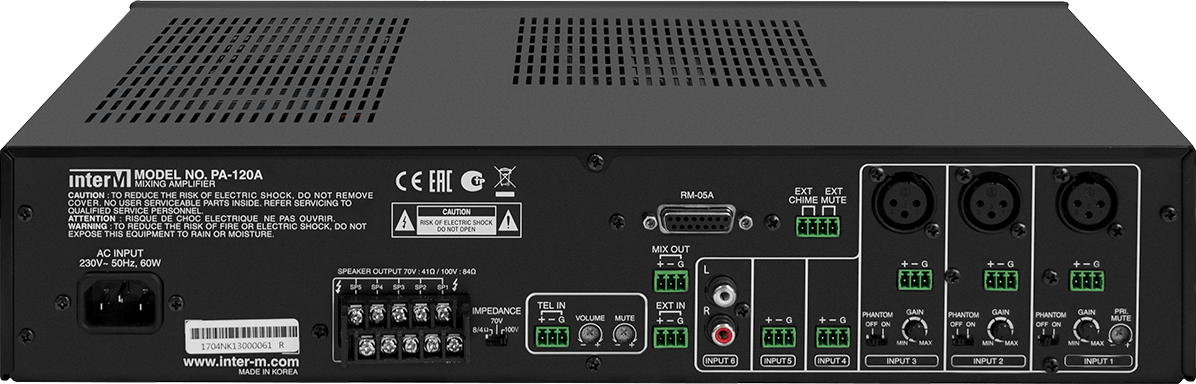

Рис. 8. Задняя панель PA-120A
- 1 – регулятор TEL IN VOLUME
- 2 – регулятор TEL IN MUTE
- 3 – выход MIX OUT
- 4 – разъём
для подключения RM-05A - 5 – клеммы EXT CHIME
- 6 – клеммы EXT MUTE
- 7 – разъём электропитания
- 8 – клеммы SPEAKER OUT
- 9 – переключатель импеданса
- 10 – вход TEL IN
- 11 – вход EXT IN
- 12 – входы INPUT 1-6
- 13 – регулятор PRIORITY MUTE
Микшер-усилители позволяют формировать трехуровневую систему приоритетов источников звука. Наивысший приоритет имеет источник, подключенный к входу TEL IN. При поступлении аудиосигнала на этот вход сигналы с менее приоритетных входов приглушается до уровня, заданного регулятором TEL IN MUTE. Регулировка уровня аудиосигнала на входе осуществляется с помощью регулятора TEL IN VOLUME.
Как правило, вход TEL IN используется для подключения линейного выхода АТС для организации системы пейджинговой связи, кроме этого, вход может использоваться и для подключения других источников сигнала линейного уровня.
![Система телефонного пейджинга](/local/templates/arstel_alex/assets/img/novinki/PA/ris7.png)
Рис. 9. Система телефонного пейджинга
Менее приоритетным являются аудиосигналы от микрофонной панели RM-05A, источника, подключенный к входу INPUT 1, а также сигнал привлечения внимания и сирена.
Подключение микрофонной панели RM-05A к усилителю осуществляется с помощью
15-контактного разъема D-Sub, оснащенного винтовыми зажимами, которые обеспечивают надежную фиксацию ответной части разъема.
![Разъем D-Sub c винтовыми зажимами](/local/templates/arstel_alex/assets/img/novinki/PA/ris8.png)
Рис. 10. Разъем D-Sub c винтовыми зажимами
- 1 – винтовой зажим
- 2 – 15-контактный разъем D-Sub
С помощью микрофонной панели RM-05A на основе микшер-усилителей можно организовать селекторную громкоговорящую связь, обеспечивающую трансляцию голосовых сообщений рекламного или служебного характера в выбранные зоны, группу зон или во все зоны одновременно. Максимальное удаление микрофонной панели RM-05A от микшер-усилителя составляет 500 метров.
![Система селекторной громкоговорящей связи](/local/templates/arstel_alex/assets/img/novinki/PA/ris9.png)
Рис. 11. Система селекторной громкоговорящей связи
Для небольших объектов, например, АЗС, автовокзалов, небольших сетевых магазинов, где не требуется деление по зонам вещания, система громкоговорящей связи может быть организована с использованием входа INPUT 1, который имеет приоритет, аналогичный микро-фонной панели RM-05A. При наличии сигнала на входе INPUT 1 сигналы с менее приоритетных входов INPUT 2-6 и EXT IN приглушаются в соответствии с положением регулятора PRI MUTE.
Входы INPUT 1-3 являются универсальными и позволяют подключать различные источники звука, для этого каждый вход оснащен регулятором чувствительности, а для конденсаторных микрофонов – переключателем включения питания. Для удобства каждый вход имеет два исполнения XLR и Euroblock, дублирующие друг друга.
![Система громкоговорящей связи и музыкальной трансляции](/local/templates/arstel_alex/assets/img/novinki/PA/ris10.png)
Рис. 12. Система громкоговорящей связи и музыкальной трансляции
Симметричные входы INPUT 4-5 с разъёмами типа Euroblock позволяют подключать только источники сигнала линейного уровня. Для подключения источников, имеющих стерео выход, предусмотрен отдельный вход INPUT 6, выполненный в виде разъема RCA на задней панели и разъема Jack 3,5, который удобно размещен на передней панели и позволяет пользователю без труда подключить любой мобильный источник звука, например, MP3-плеер, планшет, ноутбук или ПК.
Такое решение может быть полезным для организации локальной системы музыкальной трансляции в помещениях арендаторов крупных торговых центров. Но в этом случае система оповещения о пожаре торгового центра должна иметь возможность отключения локальной трансляции в аварийной ситуации. Для этого может использоваться управляющий вход EXT MUTE, при замыкании контактов которого трансляция сигналов с микшер-усилителя полностью прекращается.
![Организация локальной системы музыкальной трансляции на крупных объектах](/local/templates/arstel_alex/assets/img/novinki/PA/ris11.png)
Рис. 13. Организация локальной системы музыкальной трансляции на крупных объектах
К микшер-усилителям PA-60A, PA-120A, PA-240A могут быть подключены не только трансляционные громкоговорители, но и низкоомные акустические системы, что позволяет использовать их для организации небольших звуковых систем профессионального уровня.
Микшер-усилители PA-60A, PA-120A, PA-240A имеют настольное исполнение, но с использованием кронштейна могут быть установлены в 19-дюймовый аппаратный шкаф.
Технические характеристики
Наименование | PA-60A | PA-120A | PA-240A | |
Номинальная выходная мощность, Вт: — 100-вольтная линия — 8-омный выход — 4-омный выход |
60 40 60 |
120 120 160 |
240 180 240 |
|
Выходное напряжение/минимально допустимое сопротивление нагрузки, В/Ом: — 100-вольтная линия — 8-омный выход — 4-омный выход |
100/167 22/8 15,5/4 |
100/84 31/8 22/4 |
100/42 44/8 31/4 |
|
Диапазон воспроизводимых частот, Гц | MIC | 100 – 15000 | ||
LINE | 80 – 17000 | |||
Коэффициент нелинейных искажений, % | менее 1 | |||
Отношение сигнал/шум, дБ | более 70 | |||
Диапазон регулировки тембра (100 Гц, 10 кГц), дБ | ±10 | |||
Чувствительность /входное сопротивление, дБ·В/кОм: — микрофонные входы INPUT 1—5 — линейные входы INPUT 1—5 — INPUT 6 — TEL IN — EXT IN |
70/2 20/2 10/2 20 – 0/10 0/20 |
|||
Порядок приоритетов | TEL IN > INPUT 1, 'СИРЕНА', 'ГОНГ' > INPUT 2-6, EXT IN | |||
Напряжение питания переменного тока 50 Гц, В | 220 | |||
Потребляемая мощность (1/8 номинальной мощности), Вт | 40 | 60 | 90 | |
Масса (нетто), кг | 6,25 | 7,32 | 9,75 | |
Габаритные размеры (Ш×В×Г), мм | 420×88×319 |
Схема применения
Система громкоговорящей связи
![Система громкоговорящей связи](/local/templates/arstel_alex/assets/img/novinki/PA/scheme1.png)
На схеме представлена система громкоговорящей связи, организованная на основе микшер-усилителя PA-120A. Источниками звука в системе являются микрофонная панель RM-05A и офисная АТС, с помощью которых в зоны осуществляется передача речевых сообщений различного назначения.
Наивысший приоритет в системе имеет аудиосигнал от офисной АТС, линейный выход которой подключен к входу TEL IN микшер-усилителя. При появлении сигнала на этом входе сигнал от микрофонной панели RM-05A приглушается полностью или до заданного уровня.
В качестве нагрузки к микшер-усилителю PA-120A подключены всепогодные громкоговорители WS-15Т(BK) суммарной мощностью 90 Вт, распределенные по трём трансляционным линиям, образуя три зоны вещания.
Система может использоваться для организации громкоговорящей связи на АЗС и спортивных площадках, а также в небольших супермаркетах и офисных помещениях.
Система музыкальной трансляции
![Система музыкальной трансляции](/local/templates/arstel_alex/assets/img/novinki/PA/scheme2.png)
Для организации системы музыкальной трансляции используется настольный микшер-усилитель PA-240А. Источниками звука в системе являются смартфон, подключенный к разъёму AUX на передней панели микшер-усилителя, и микшер AFMM-104, к которому могут быть подключены дополнительные источники звука, например микрофоны или проигрыватели. Дополнительно, микшер AFMM-104 позволяет воспроизводить аудиофайлы с USB-накопителей и осуществлять дополнительную обработку сигнала.
В качестве нагрузки применяются мониторные настенные громкоговорители FS-30NW суммарной мощностью 180 Вт.
Система может применяться для озвучивания помещений арендаторов в крупных торговых центрах, супермаркетов и небольших торговых центров.
Система музыкальной трансляции с использованием профессиональных акустических систем
![Система музыкальной трансляции с использованием профессиональных акустических систем](/local/templates/arstel_alex/assets/img/novinki/PA/scheme3.png)
Система организована на основе микшер-усилителя PA-240A, который нагружен двумя параллельно включенными профессиональными акустическими системами MS-80 номинальной мощностью 80 Вт каждая. Для подключения низкоомных громкоговорителей MS-80 используется 4-омный выход микшер-усилителя, т.к. суммарный импеданс двух акустических колонок составляет 4 Ом.
Динамические микрофоны подключены к комбинированным входам микшера SE6 ME. Внешний микшер позволяет производить дополнительную обработку и настройку сигнала микрофонов. Источником фоновой музыки служит встроенный в микшер MP3-плеер, который позволяет воспроизводить аудиофайлы с USB-накопителя.
Данная система рекомендуется для озвучивания небольших конференц-залов, а также помещений, где требуется высококачественное звучание.
