- Акустические системы серии SQ-K SQ-8K, SQ-10K, SQ-12K, SQ-15K

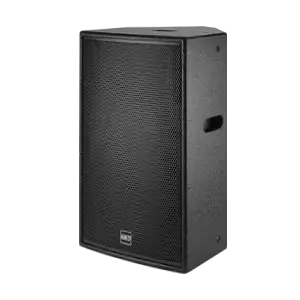

Акустические системы серии SQ-K SQ-8K, SQ-10K, SQ-12K, SQ-15K
28.04.2024
заказать
Специально для звуковых систем профессионального уровня с высокими требованиями к качеству звучания компания Inter-M представляет на российском рынке акустические системы серии SQ-K, выпускаемые под торговой маркой CONA. Новая акустика отличается безупречным звуком, большой мощностью в сочетании с высокой чувствительностью, а также компактным функциональным корпусом, предусматривающим множество вариантов инсталляции.
Производство налажено на новой, открытой в 2013 году, южнокорейской фабрике, оснащенной современным техническим оборудованием и имеющей жесткую систему контроля качества.
Назначение
Компактные двухполосные акустические системы SQ-8K/SQ-10K/SQ-12K/SQ-15K предназначены для высококачественного воспроизведения музыки и голосовых сообщений в профессиональных звуковых системах.

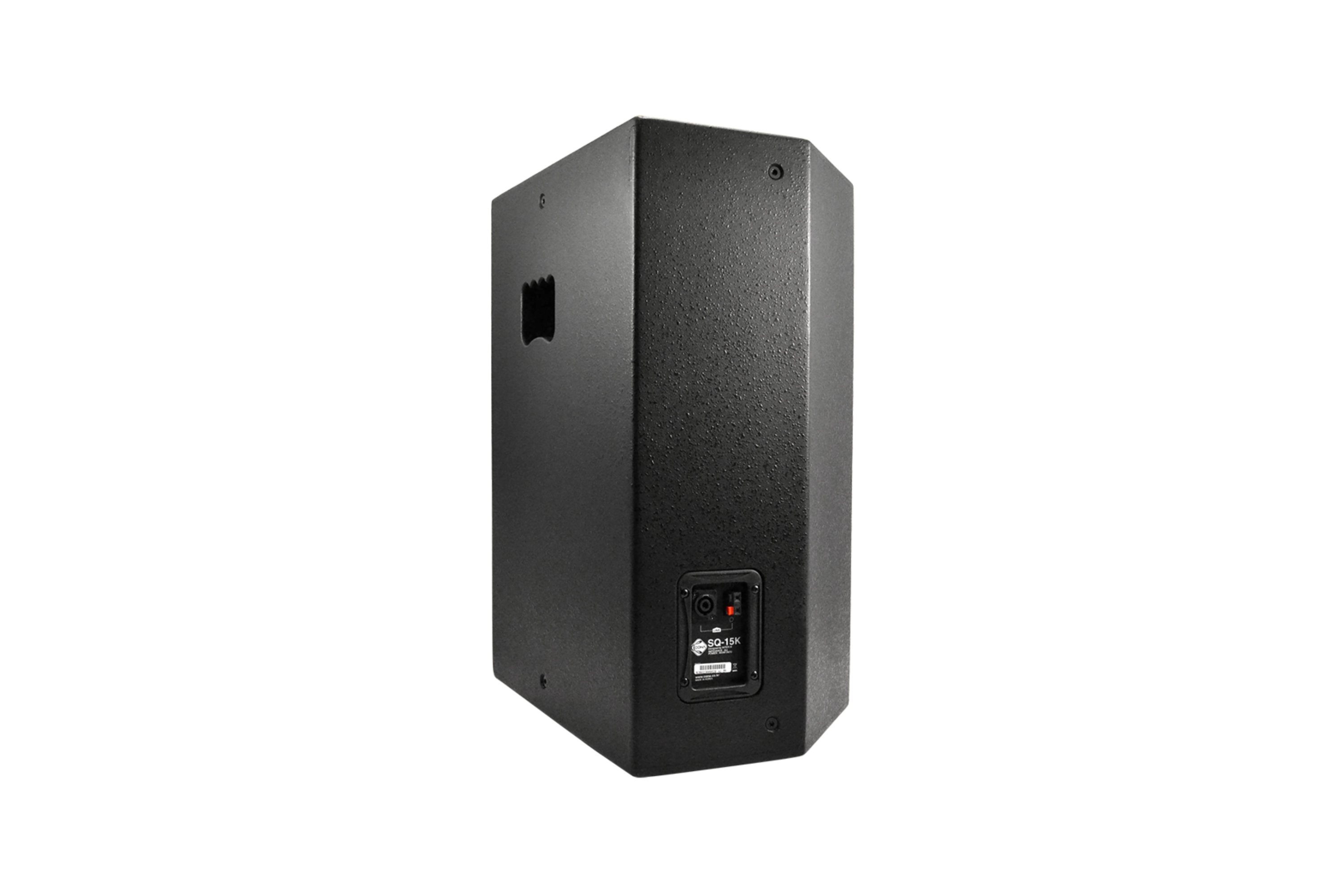

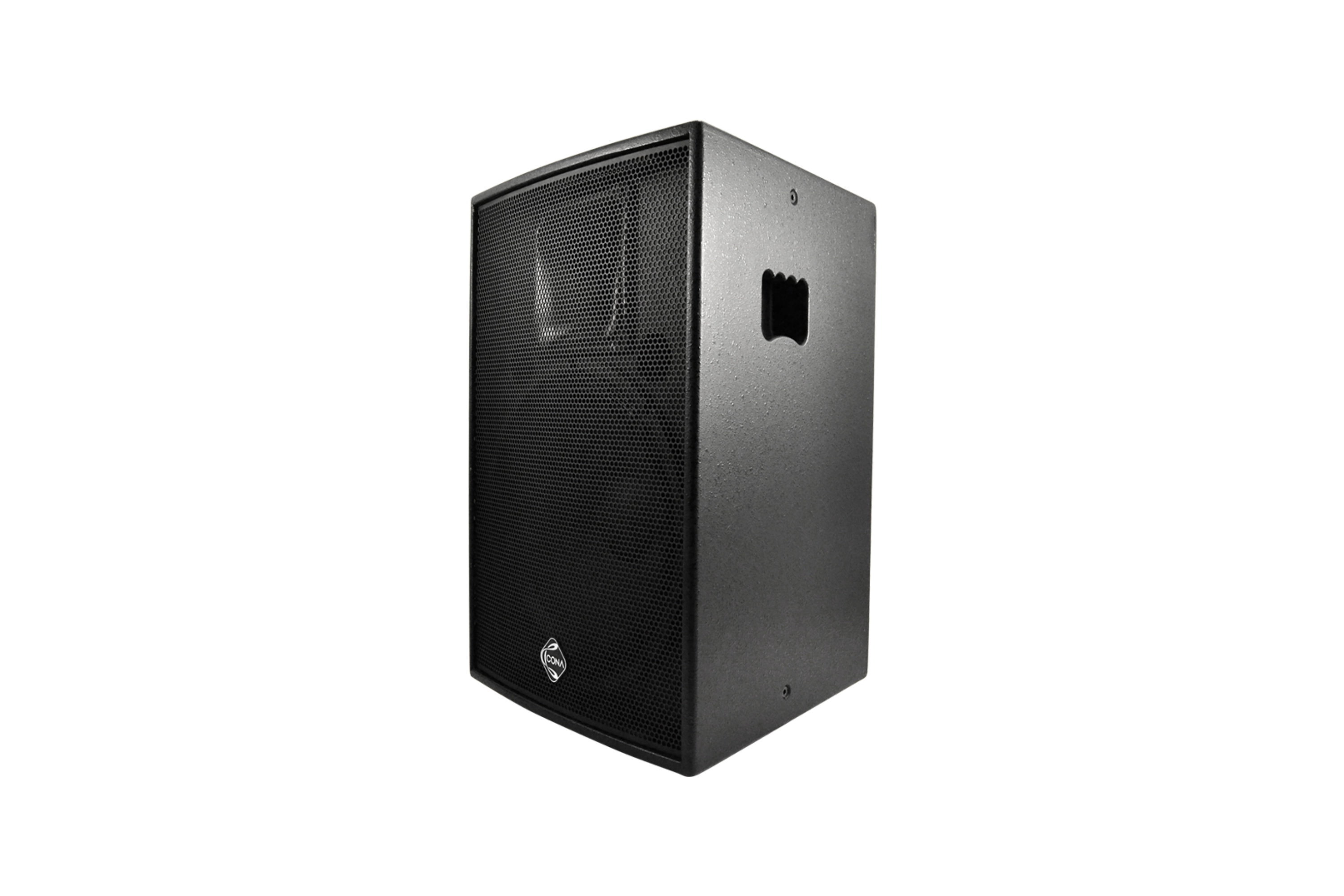

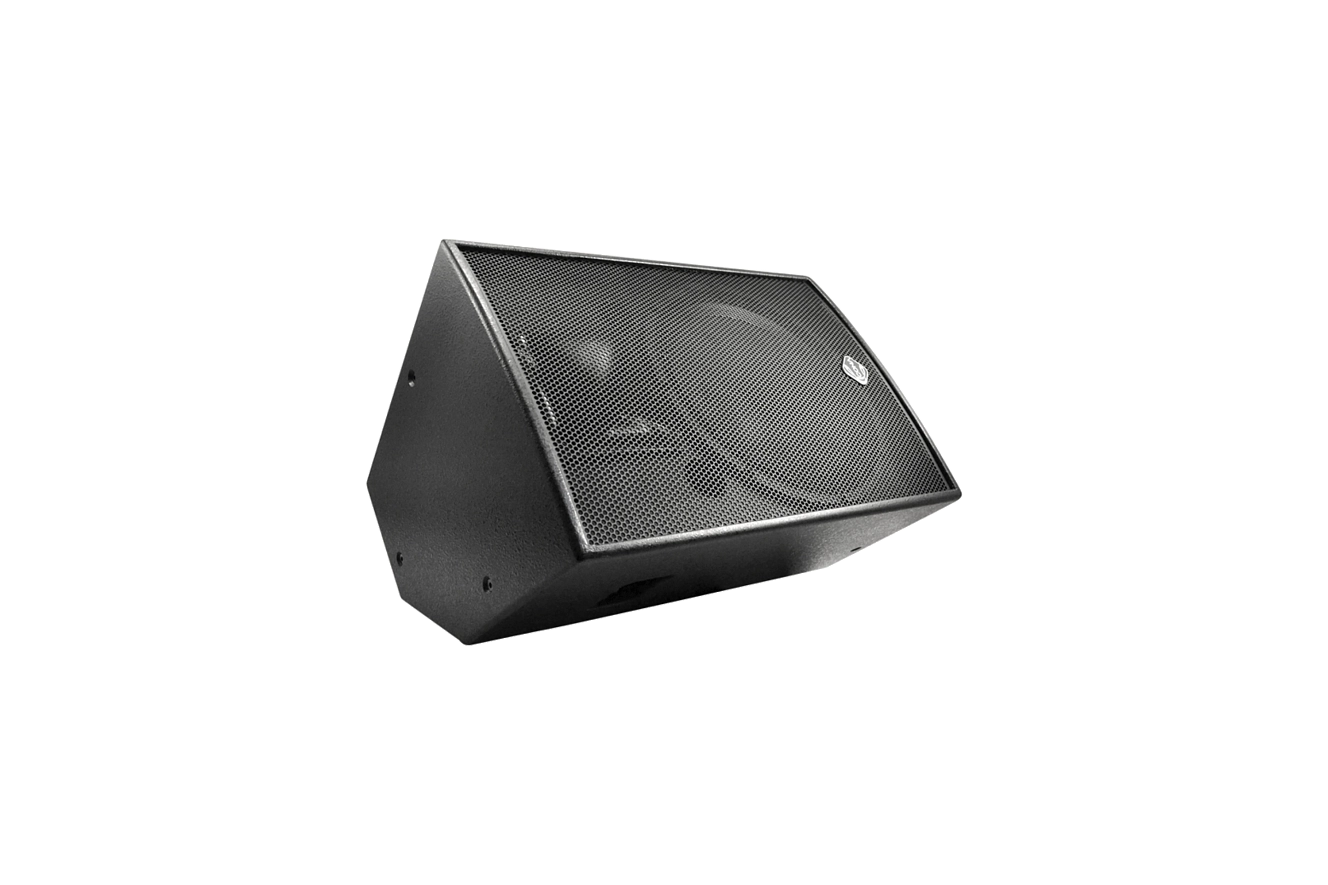

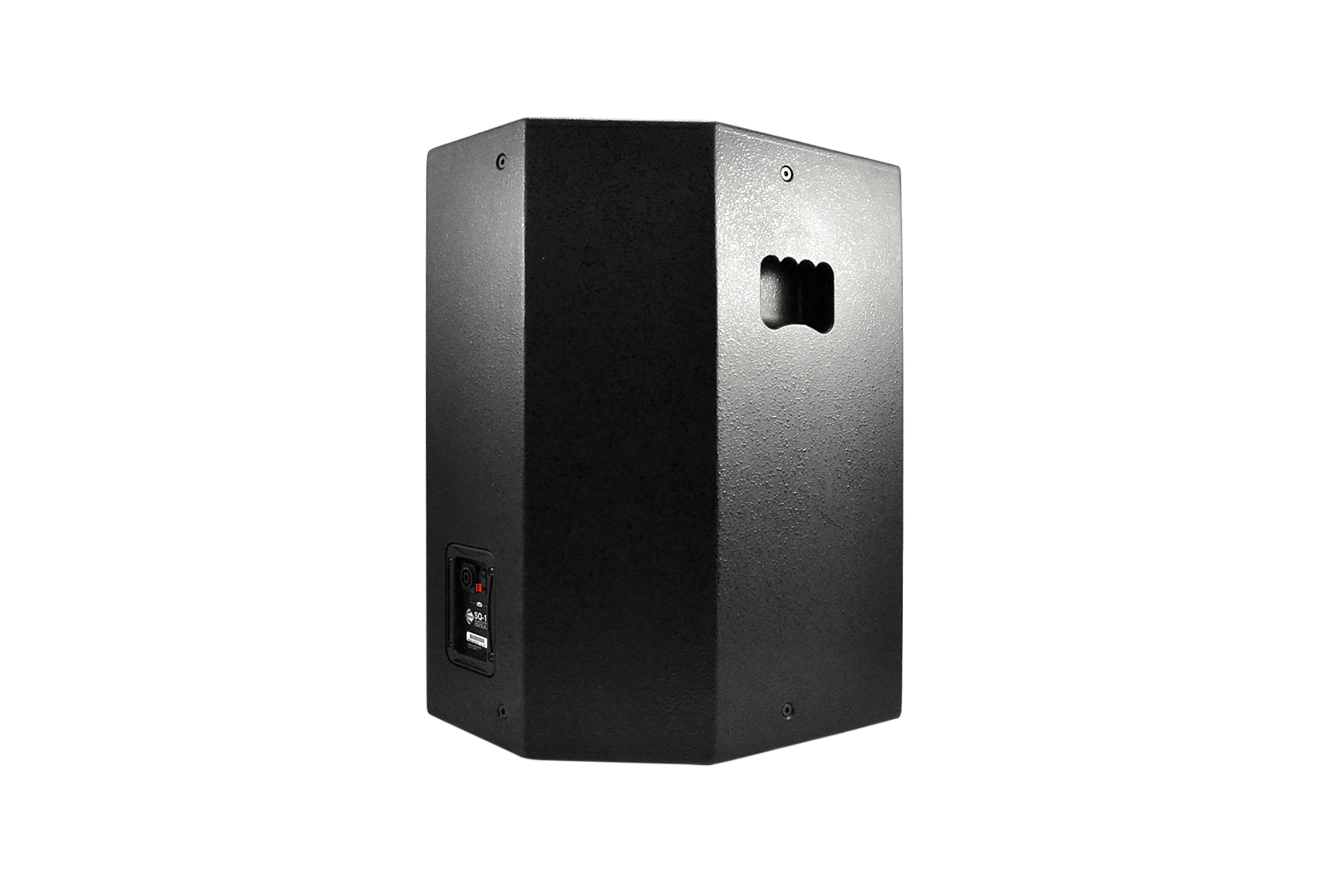

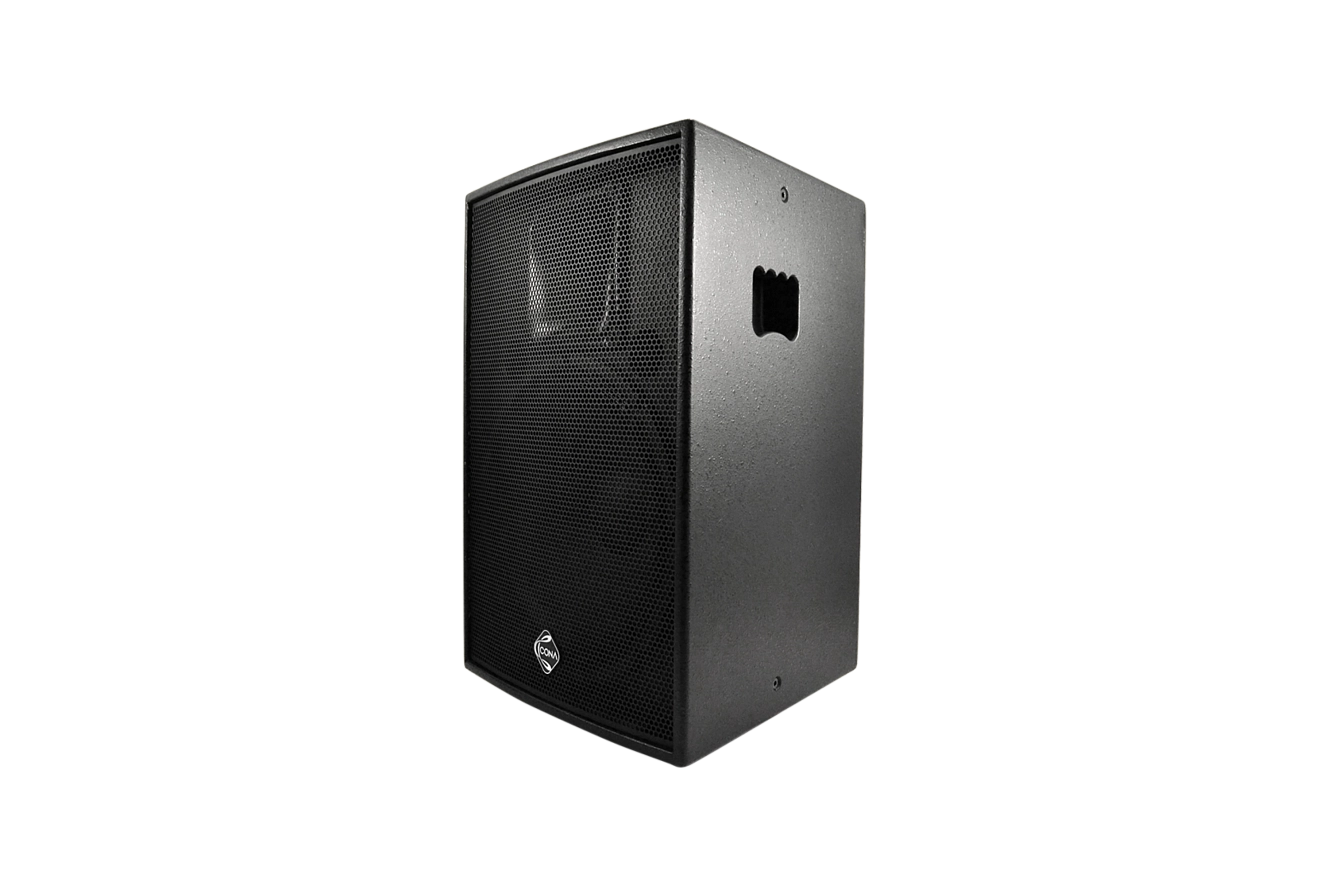

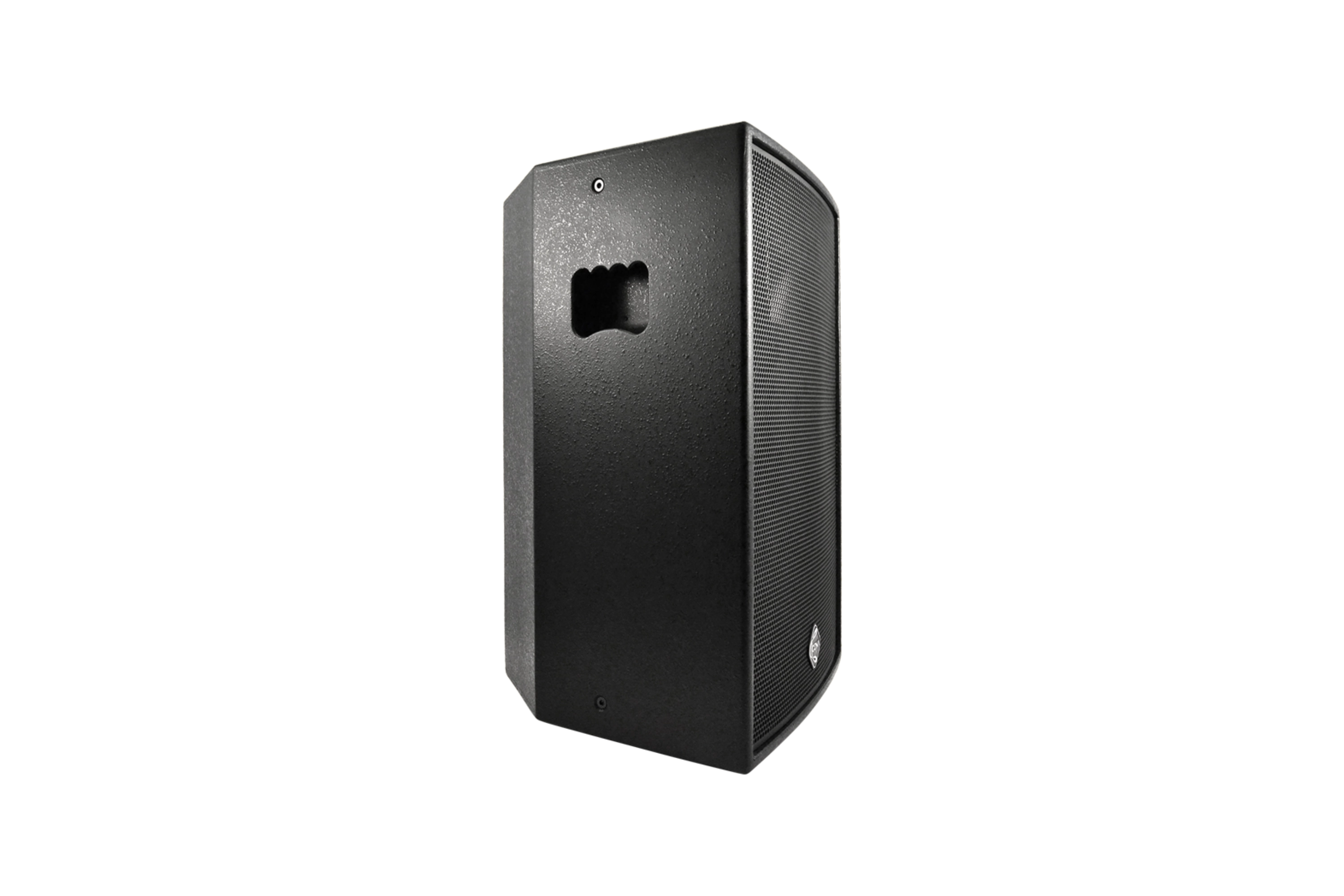

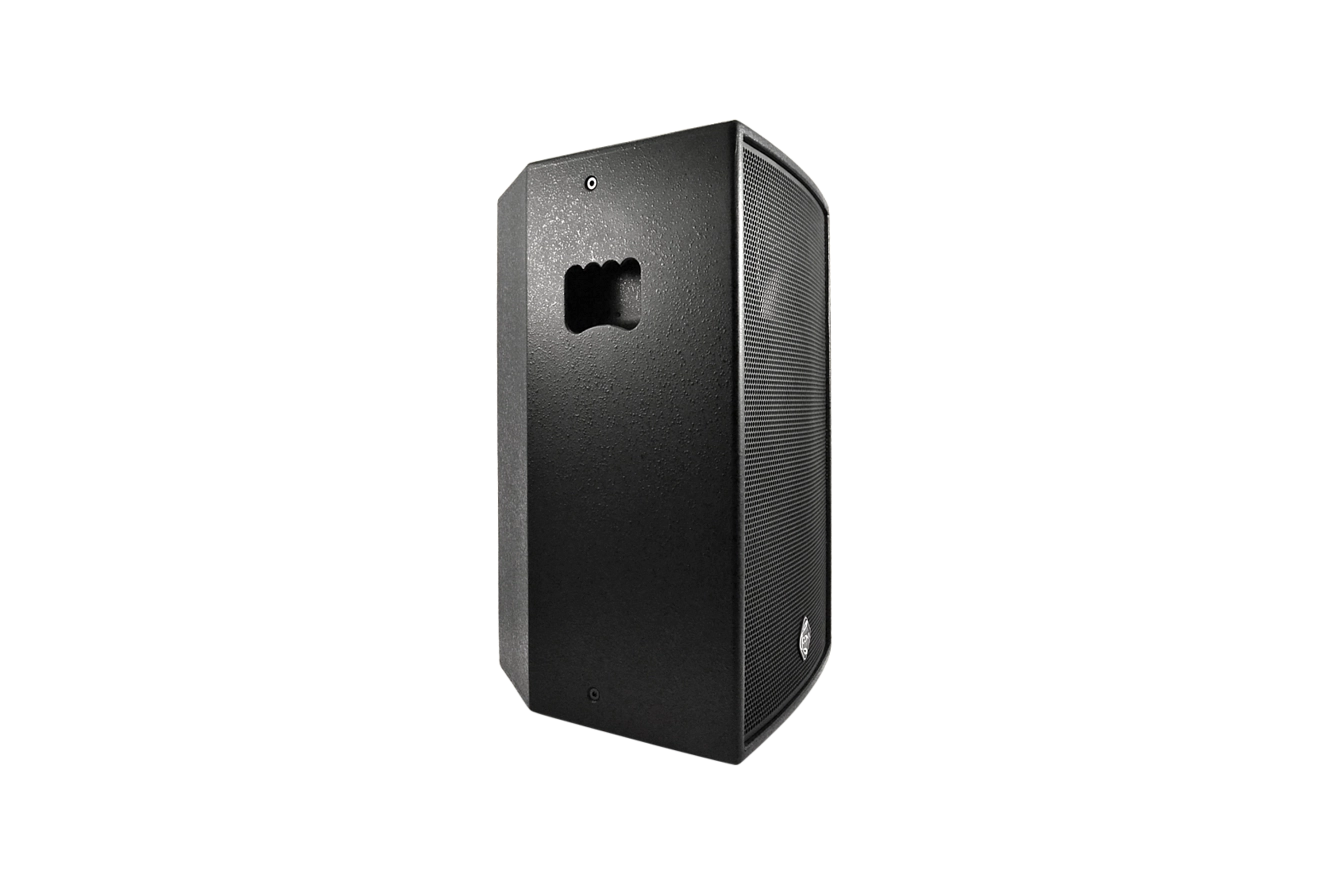

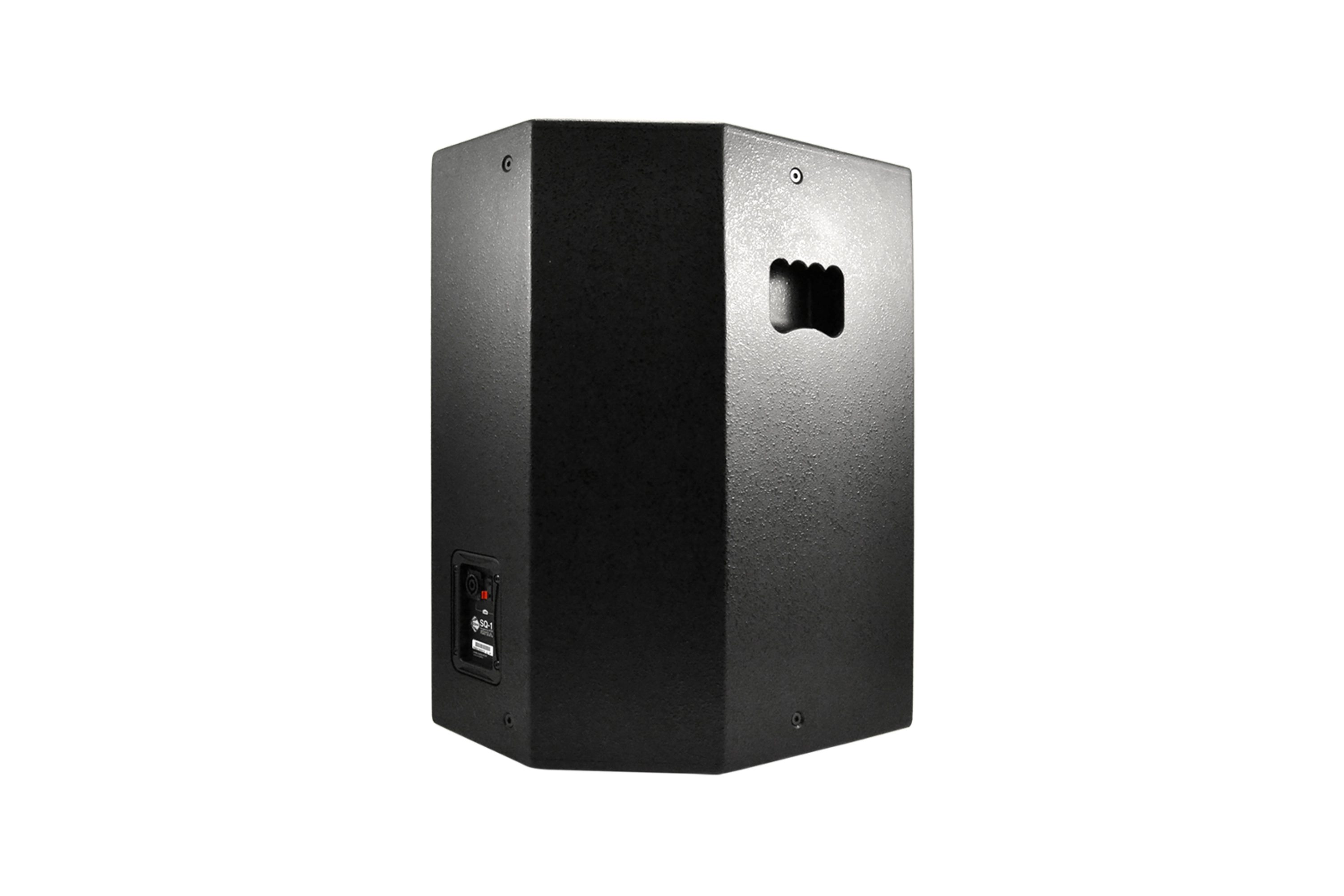

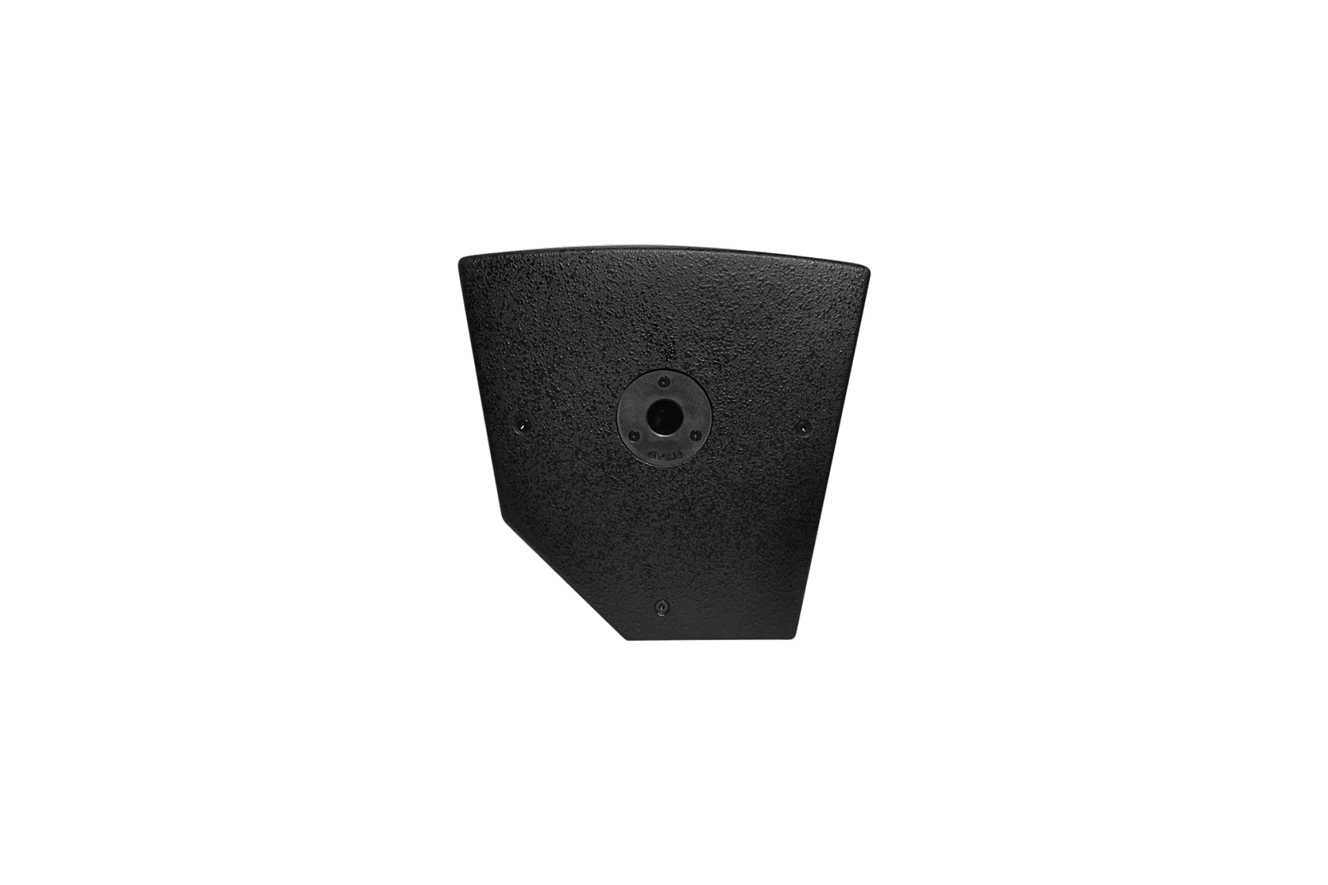

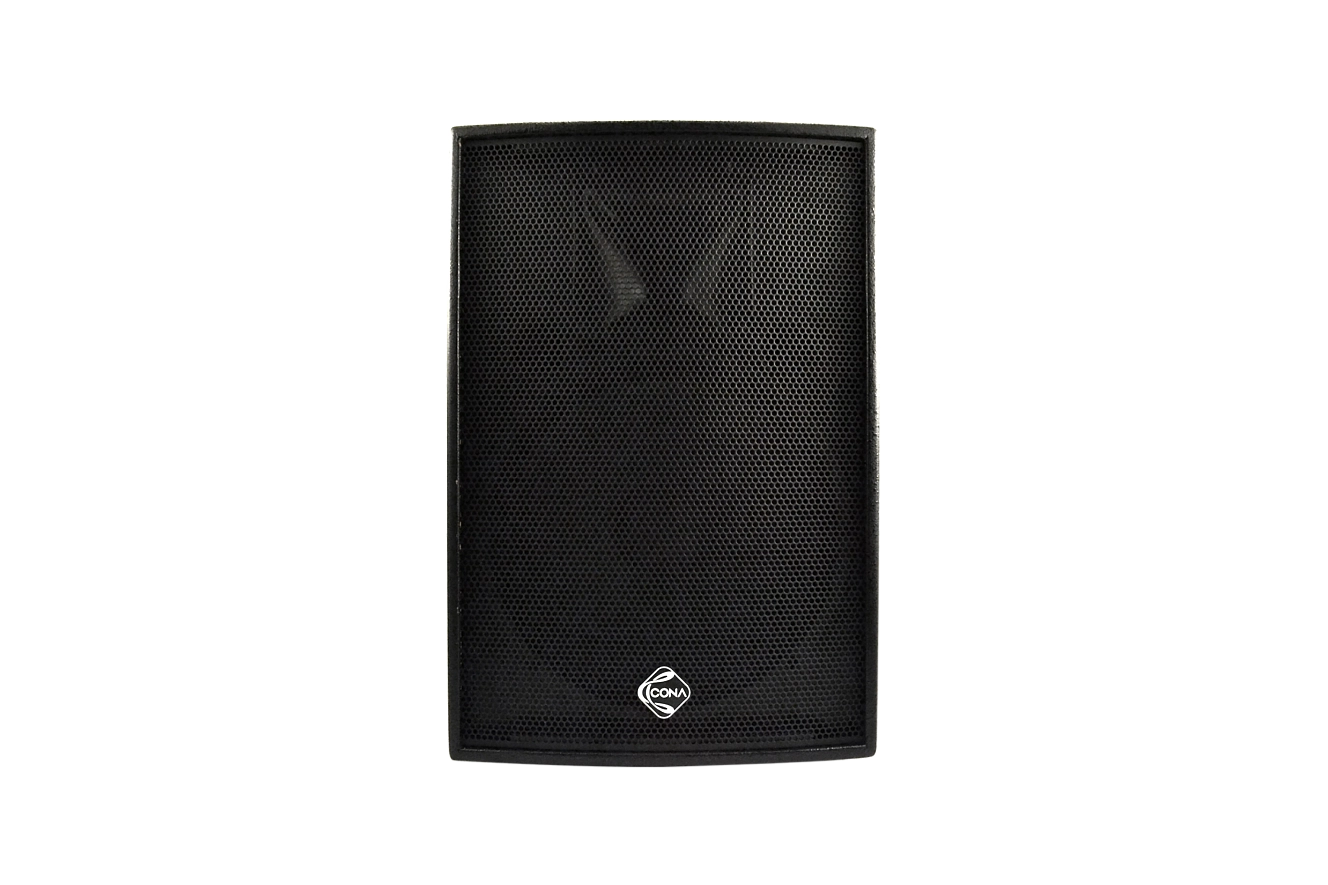

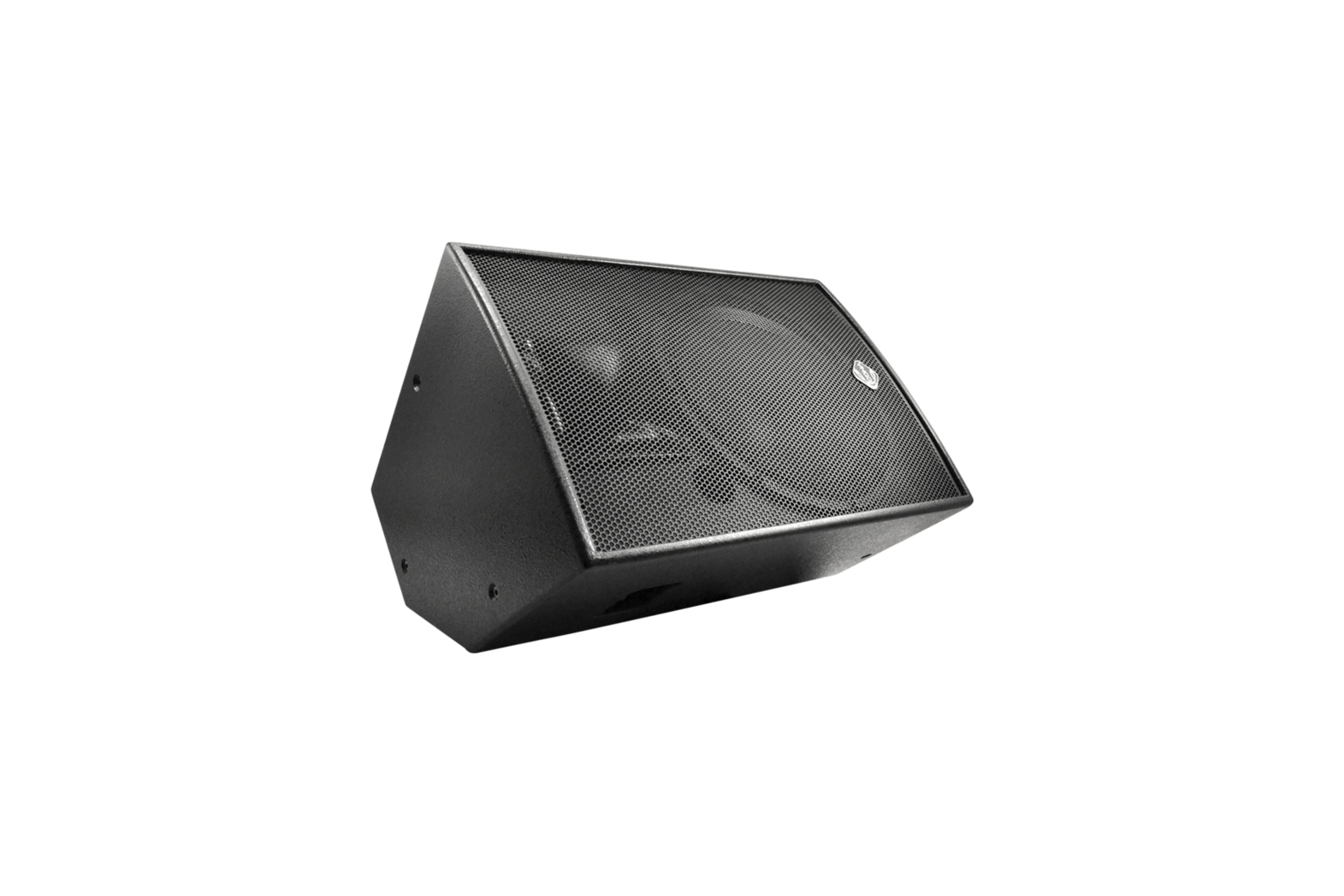

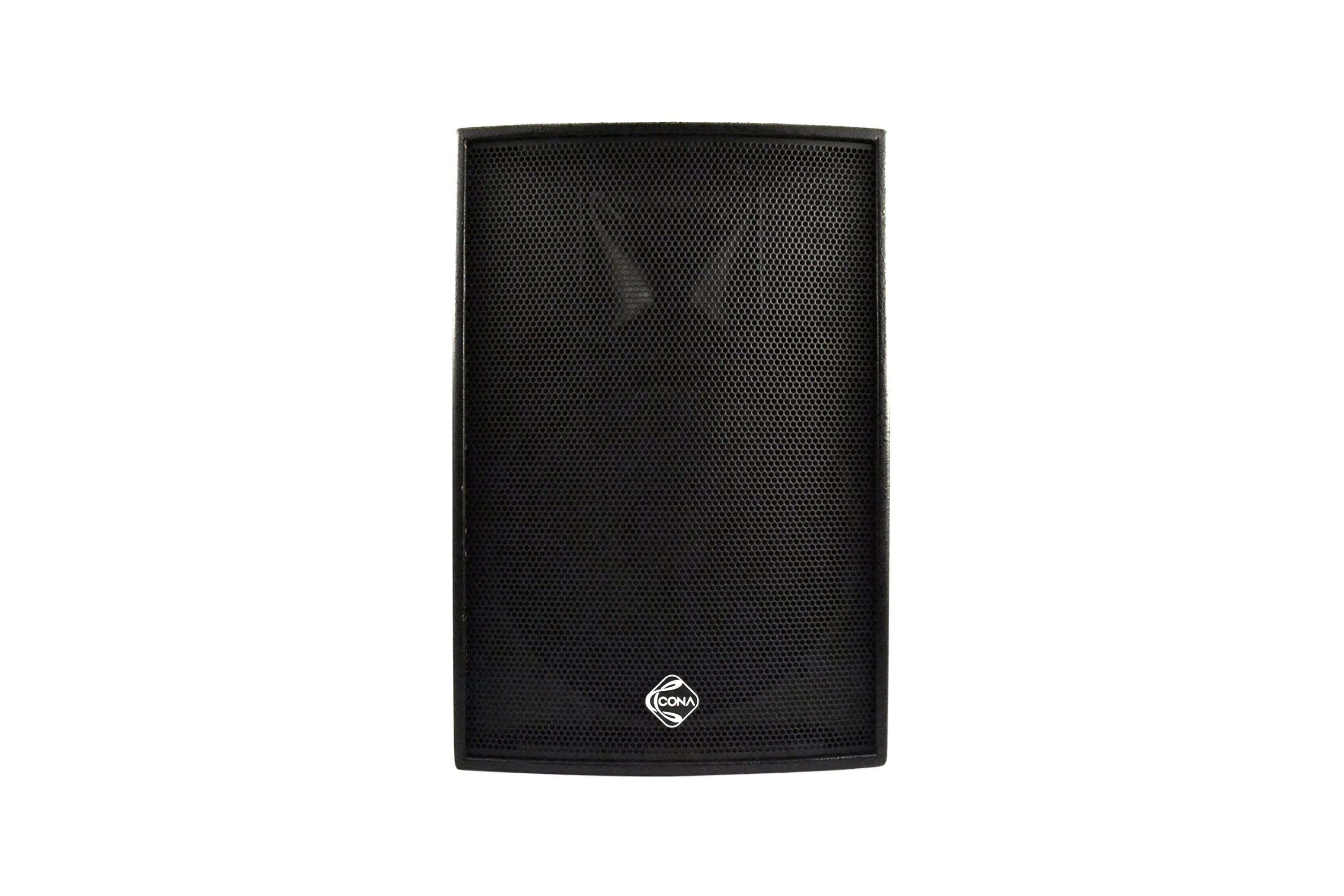

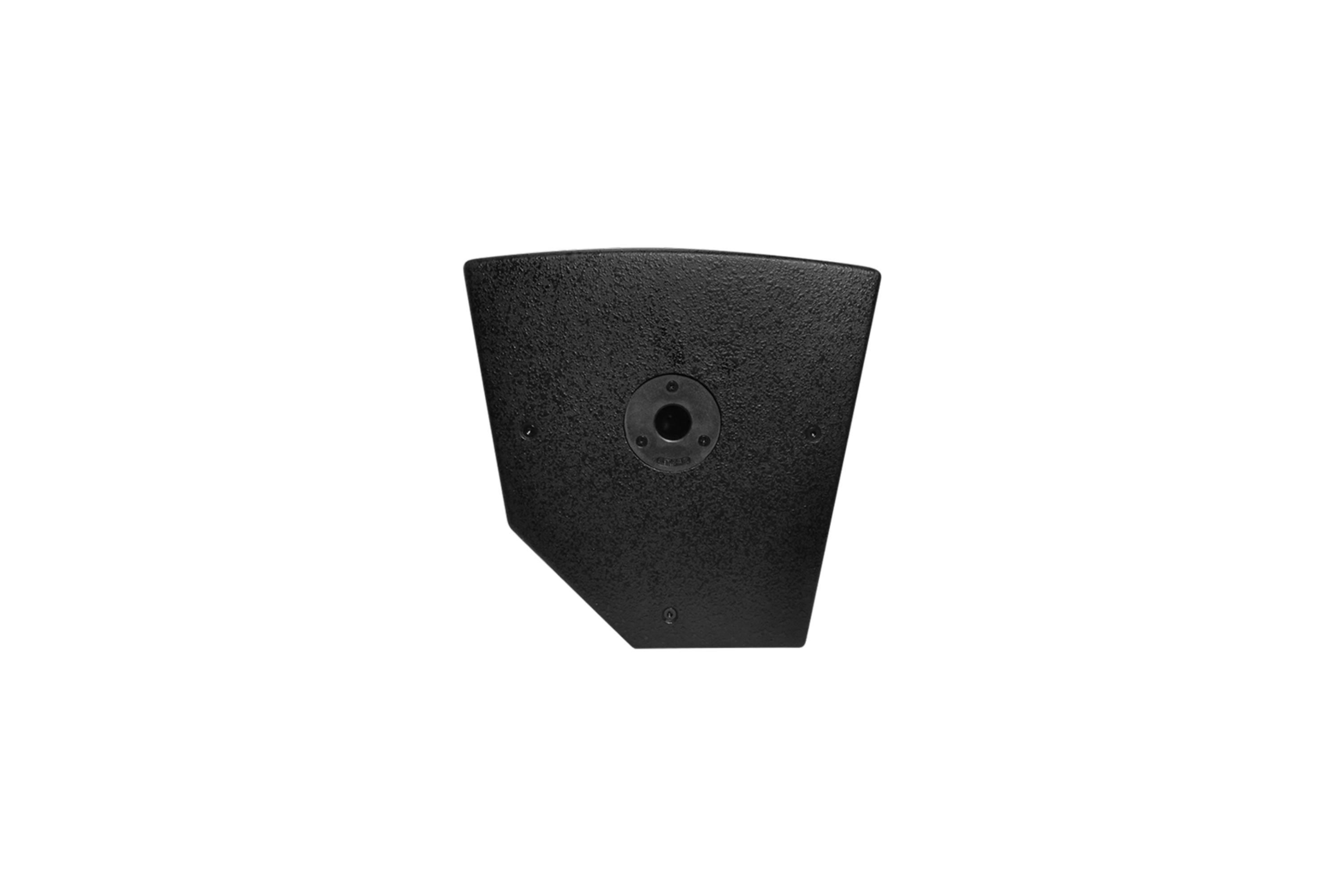

Фото оборудования
Функциональные возможности и особенности
-
«Живое» звучание
В линейке профессионального звукового оборудования Inter-M акустические системы серии SQ-K по праву занимают высшую ступень. Продуманная до мелочей конструкция, качественные материалы, тщательно подобранные комплектующие обеспечивают неискаженное воспроизведение звука во всем диапазоне звуковых частот.
-
Высокая чувствительность
Мощные динамические головки производства американской компании Eminence отличаются эффективностью преобразования, создают большое акустическое давление с широким углом излучения.
- Регулируемый угол направленности звуковой волны
Специальная конструкция корпуса позволяет осуществлять поворот рупора высокочастотного драйвера. Это дает возможность более точно задать направление излучения, обеспечив необходимые условия озвучивания.
- Асимметричная форма корпуса
Трапецеидальная асимметричная форма корпуса акустических систем уменьшает влияние стоячих волн и позволяет использовать акустические системы в напольном варианте в качестве сценических мониторов.
- Разнообразие способов установки
Допускается несколько вариантов размещения акустических систем: настольная или напольная установка, подвесная установка с помощью строп или кронштейна и установка на регулируемой по высоте стойке.
- Полиуретановое покрытие корпуса
Прочный корпус с полиуретановым покрытием и металлической защитной решёткой допускает эксплуатацию системы в различных вариантах установки и безопасную транспортировку.
Конструкция
Серия профессиональной акустики SQ-K оборудована НЧ-динамиками диаметром 8”/10”/12”/15” и компрессионным высокочастотным драйвером, нагруженным на рупор несимметричной направленности.
Особенно тщательно производитель подошел к выбору материала для корпуса акустических систем. Необходимо было добиться с одной стороны жесткости и виброустойчивости, чтобы избавиться от паразитных призвуков стенок корпуса, и с другой стороны обеспечить компактность и мобильность. Для изготовления корпуса используется плотная МДФ-панель толщиной 15 мм.
Корпуса акустических систем изготавливаются с использованием высокоточных станков с ЧПУ. Корпус собирается из панелей методом замкового соединения без применения шурупов и металлических скрепляющих скоб. Все швы тщательно подогнаны и проклеены специальным акустическим герметиком.

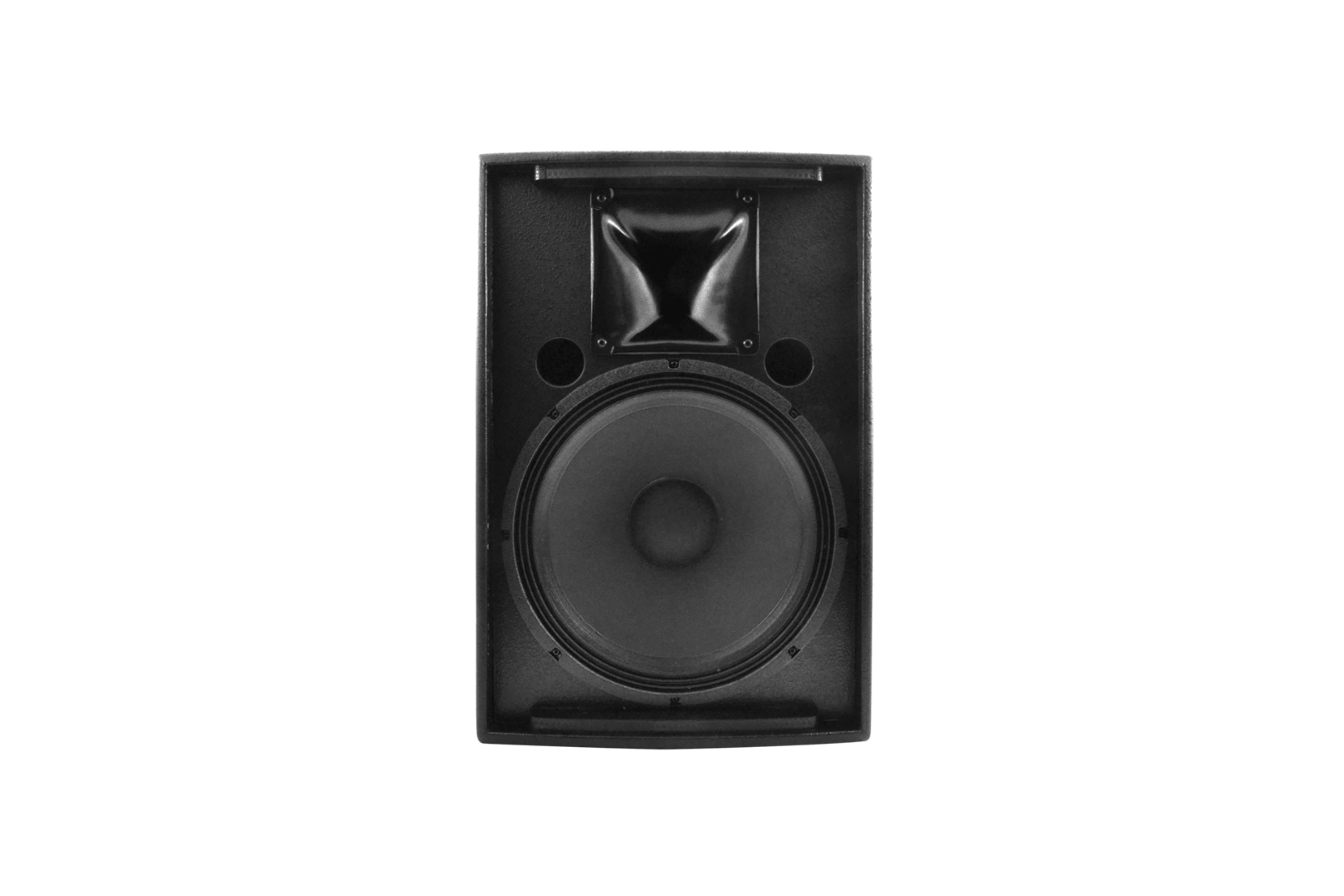

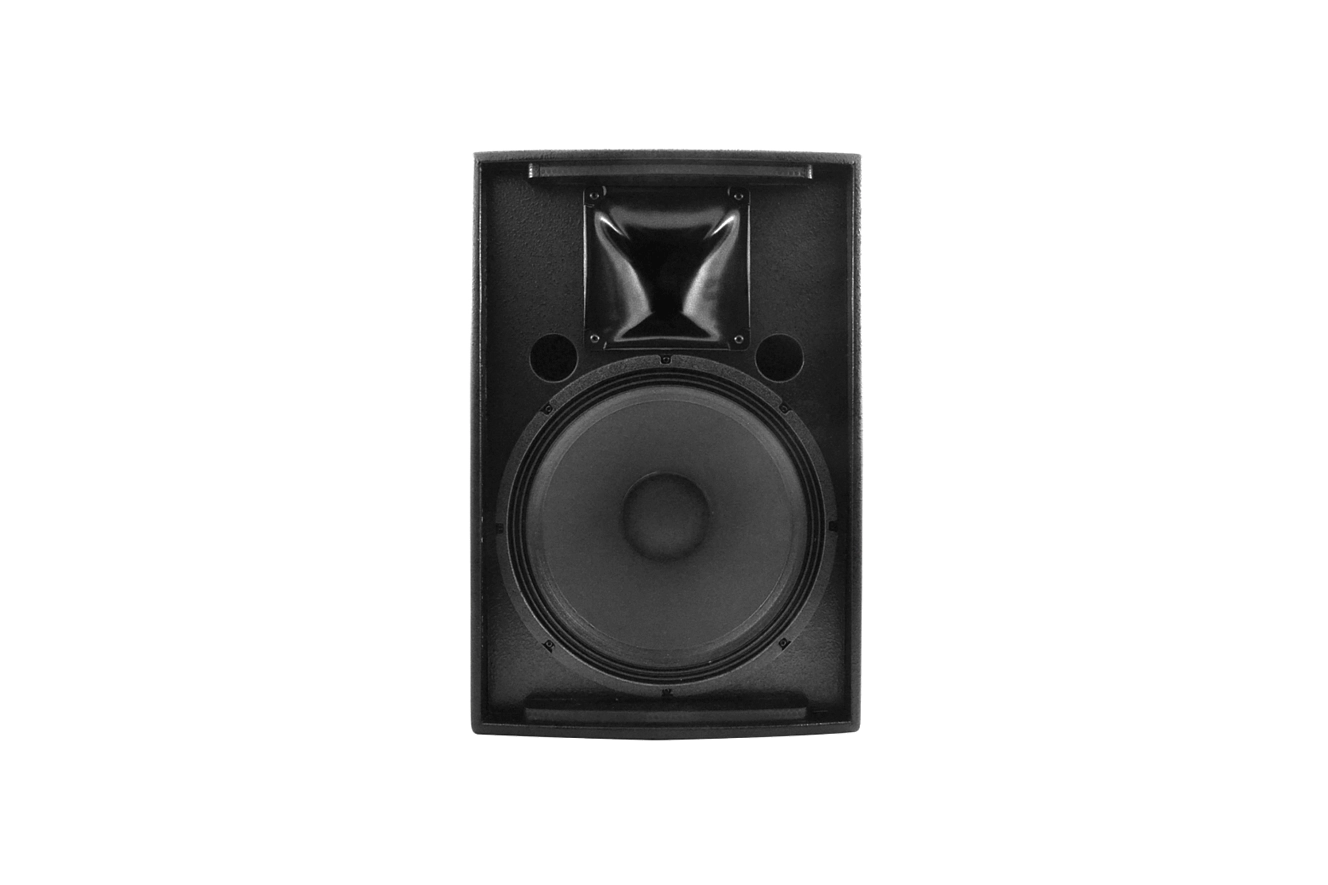

Рис. 1. Вид акустической системы SQ-15K при снятой решетке
- 1 - упоры для установки решетки
- 2 - высокочастотный твитер
- 3 - фазоинвенторы
- 4 - динамическая головка НЧ
- 5 - корпус
Для защиты от влаги, повреждений и истирания в течение всего срока службы акустические системы покрыты рельефным полиуретаном. Высокое качество этого сертифицированного покрытия соответствует современным европейским требованиям по ограничению использования опасных и вредных веществ в электронном оборудовании и бытовой технике RoHS.
Акустическое оформление корпуса SQ-15K — два симметрично расположенных цилиндрических фазоинвертора. Менее мощные модели SQ-8K, SQ-10K и SQ-12K имеют щелевой фазоинвертор. При проектировании фазоинверторов акустических систем использовалось компьютерное моделирование, чтобы оптимизировать воздушные потоки в компактном корпусе и обеспечить высокое качество звучания в области низких частот. Для уменьшения влияния звуковой волны, распространяемой с обратной поверхности диффузора НЧ-динамика, на качество звучания, нижняя часть корпуса проклеена звукопоглощающим материалом.
Снаружи передняя панель акустической системы защищена металлической решеткой с ячейками шестигранной формы. Подобранное оптимальное соотношение размера ячейки и толщины решетки (1,6 мм) защищает НЧ-драйвер и минимизирует потери в высокочастотном диапазоне.
Рис. 2. Декоративная решетка акустической системы серии SQ-K
Одной из главных отличительных особенностей серии является низкочастотный динамик. Компания Inter-M приняла решение использовать в своей линейке акустических систем проверенные НЧ-излучатели американской компании Eminence из серии American Standart. Сама компания Eminence специализируется исключительно на производстве динамических головок для профессиональной, автомобильной и гитарной акустики. Ее изделия стоят в таких известных брендах, как Yamaha, Fender, Gallien-Krueger, Aguilar, Hughes&Kettner, HK Audio, TC Electronic и других.
Рис. 3. НЧ-динамик акустической системы
Штампованная рама НЧ-динамика серии SQ-K выполнена из металла в виде усеченного конуса и является достаточно прочной, чтобы как можно меньше передавать вибрацию и колебания на стенки корпуса АС. По внешнему диаметру стальной рамы изнутри и снаружи предусмотрены уплотнительные демпфирующие прокладки для монтажа в корпус. НЧ-динамик имеет подвижный и быстрый диффузор. Для «живого» звучания в качестве материала звукоизлучающей поверхности диффузора используется бумага, а не кевлар или полипропилен. Пылезащитный колпачок также бумажный, но с твердым, защитным покрытием.
С целью подведения достаточно большой мощности к низкочастотному динамику организовано охлаждение его магнитной системы через вентиляционное отверстие в керне. Свободная циркуляция воздуха дополнительно охлаждает катушку. В качестве защиты НЧ-динамика с обратной стороны в глубине вентиляционного тоннеля установлена тонкая металлическая сетка.
Для воспроизведения высоких частот используется компрессионый драйвер с титановой диафрагмой. Высокочастотная динамическая головка обеспечивает естественное звучание при минимальных искажениях до 20 кГц включительно.
Рис. 4. Рупорный твитер акустической системы серии SQ-K
Особенности конструкции позволяют осуществлять поворот рупора вокруг своей оси и фиксации в одном из четырех положений, различающихся на 90 градусов.
Рис. 5. Изменяемое положение рупорного твитера
Таким образом, и при горизонтальном, и при вертикальном расположении акустики создаются необходимые зоны покрытия и требуемая направленность ВЧ-излучателя акустической системы.
Рис. 6. Направленность излучателя ВЧ при вертикальном и горизонтальном расположении акустической системы
Конструкция акустической системы предусматривает несколько вариантов установки и крепления: настольная или напольная установка, настенная установка с помощью кронштейна, установка на регулируемой по высоте стойке, а также подвесная установка с использованием монтажных точек и специального крепежа.
Рис. 7. Варианты монтажа акустических систем серии SQ-K
Считается, что для наиболее эффективного и качественного озвучивания помещений акустическая система должна быть расположена таким образом, чтобы высокочастотный излучатель располагался на уровне головы слушателя. Для этого зачастую используются регулируемые по высоте стойки (ТSS-1) или настенные кронштейны (SB-30HA). Для применения совместно со стойкой, имеющей посадочный диаметр 35 мм, или с настенным кронштейном, предусмотрено монтажное отверстие со стальным стаканом в нижней панели корпуса акустической системы серии SQ-K.
Можно рекомендовать использовать серию акустических систем SQ-K в помещениях, где с одной стороны нужно экономить объем, с другой стороны важно получить мощный и глубокий бас. Акустические системы имеют сравнительно небольшие габариты и вписываются практически в любой дизайн. На концертных площадках можно использовать серию в качестве сценических мониторов.
Технические характеристики
Наименование | SQ-8K | SQ-10K | SQ-12K | SQ-15K |
Тип исполнения | двухполосная, пассивная | |||
Номинальная мощность (AES), Вт | 150 | 250 | 350 | 450 |
Пиковая мощность, Вт | 600 | 1000 | 1400 | 1800 |
Частотный диапазон (–10дБ), Гц | 68...20000 | 64...20000 | 60...20000 | 54...20000 |
Чувствительность (1 Вт/1 м), дБ | 95 | 97 | 100 | 102 |
Максимальное звуковое давление, дБ | 122,8 | 127 | 131,5 | 134,6 |
Диаметр НЧ-излучателя, мм | 203,2 (8") | 254 (10") | 304,8 (12") | 381 (15") |
Диаметр ВЧ-излучателя, мм | 34 (1,35") | 34 (1,35") | 44 (1,75") | 51 (2,03") |
Номинальный импеданс, Ом | 8 | |||
Направленность ВЧ-рупора | 70...110° по горизонтали, –45...+30° по вертикали | |||
Разъёмы | Speakon, прижимные клеммы | |||
Количество монтажных точек (М8) | 9 | 12 | ||
Масса, кг | 10,7 | 12,4 | 18,7 | 26,2 |
Габариты (Ш×В×Г), мм | 270×450×258 | 312×490×294 | 363×573×348 | 435×633×421 |
Амплитудно-частотная характеристика
Схема применения
Система музыкальной трансляции
Стереофоническая система состоит из CD-проигрывателя DC-101, цифрового тюнера TU-6200, предварительного двухканального микшер-усилителя PP-6214, усилителей мощности L-2400 и L-1800, акустических систем, двух SQ-15K и двух SQ-12K. К микшер-усилителю дополнительно подключен динамический микрофон MD-510 и ноутбук.
Проигрыватель DC-101 позволяет воспроизводить звук в высоком качестве, записанный в форматах CDA с компакт-дисков. Тюнер TU-6200 осуществляет прием программ в AM/FM-диапазоне. Тюнер TU-6200 и CD-плеер DC-101 работают в стерео режиме.
С помощью микшер-усилителя PP-6214 можно подключать дополнительные источники звукового сигнала микрофонного и линейного уровня, смешивать сигналы между собой, регулировать громкость каждого из них. Для каждого выхода PP-6214 предусмотрен 3-полосный эквалайзер.
Выходы предварительного микшер-усилителя подключены к линейным входам двухканального усилителя L-2400 и параллельно подключены к входам усилителя L-1800. При нагрузке 8 Ом номинальная выходная мощность каждого канала усилителя мощности L-2400 составляет 500 Вт, L-1800 — 360 Вт. Для подключения к выходам усилителей акустических систем SQ-15K и SQ-12K (левый и правый канал) используются разъёмы Speakon. Переключатель режима работы усилителей установлен в положение STEREO.
Такая схема подключения оптимальна для использования в средних по размерам помещениях, таких как конференц-залы, фитнес-центры, спортивные комплексы, бизнес-центры и позволяет получить высокое качество озвучивания.
Система концертного звукоусиления
Акустическая система состоит из синтезатора, гитар с педалями эффектов, микшерного пульта KENGSINGTON-416, динамических микрофонов MD-510, усилителя мощности Q-4300 и акустических систем SQ-15K. К микшерному пульту дополнительно подключен ноутбук, который в зависимости от типа подключения используется для аудиозаписи или как источник линейного сигнала. При необходимости можно организовать две независимые звуковые системы.
С помощью микшерного пульта KENGSINGTON-416 можно подключать дополнительные источники звукового сигнала микрофонного и линейного уровня, смешивать сигналы между собой, а также осуществлять обработку и маршрутизацию звуковых сигналов. Каждый вход KENGSINGTON-416 обладает отключаемым фильтром высоких частот, плавным регулятором чувствительности, отключаемым 4-полосным эквалайзером.
Выходы микшерного пульта для звукозаписи подключены к линейным входам двухканального усилителя Q-4300. При нагрузке 4 Ом номинальная выходная мощность каждого канала усилителя мощности составляет 1300 Вт. Для подключения к выходам Q-4300 акустических систем левого и правого каналов используются разъёмы Speakon и прижимные клеммы.
Такая система звукоусиления оптимальна для вечеринок, корпоративов, концертов, кафе, ресторанов, ночных клубов, для репетиционных залов и любительской звукозаписи и позволяет получить большую мощность и высокое качество озвучивания.
