Компактные профессиональные акустические системы серии MS
29.04.2024
в наличии
Стратегия компании Inter-M, направленная на повышение качества профессиональной акустики начала приносить свои плоды. На запущенной в конце прошлого года в Южной Корее фабрике начали изготавливать профессиональные акустические системы серии MS, которые приятно удивляют своим качеством звучания в сочетании с малыми габаритами.
Такого качества удалось достичь как за счет продуманной конструкции, так и ряда других факторов. Например, каждый звуковой излучатель подвергается процедуре длительного тестирования в условиях, близких к предельно допустимым. Отобранные таким образом излучатели попадают на следующий производственный этап.
Кроме многочисленных конструктивных нюансов и точного расчета параметров механических и электронных компонентов, для высококлассных акустических систем крайне важно создать подходящее акустическое оформление. Только так можно добиться действительно яркого и насыщенного звучания, способного передать все оттенки и глубину музыкальных инструментов или голоса. При изготовлении корпуса акустических систем серии MS используется высококачественная девятислойная фанера из березы северных пород, применяемая в производстве акустических систем премиум класса. Для механической обработки заготовок используется только прецизионное оборудование.
Линейка серии MS включает в себя двухполосные акустические системы MS-80, MS-100, MS-130 и сабвуферы MS-200S, MS-400S. Эти весьма компактные устройства отличает естественный чистый звук, способность создавать неожиданно высокий уровень звукового давления, характерный для акустических систем значительно большего размера.
Область применения громкоговорителей серии MS очень широка. Их можно использовать как в общественных заведениях — кафе, ресторанах, конференц-залах, фитнес-центрах, так и для личных целей, например, для создания домашнего кинотеатра с безупречным звуком.
Без сомнения, на данный момент это лучшие акустические системы подобного класса, производимые Inter-M.
Нельзя не отметить и цену громкоговорителей серии MS. Цена приятно удивила и оказалась невысокой. И даже очень невысокой для такого качества! Вполне очевидно, что за этим прослеживается желание Inter-M подвинуть не только своих традиционных конкурентов, но и многочисленную китайскую продукцию профессиональных спикеров, сегодня наводнившую российский рынок.
Назначение
Профессиональные акустические системы MS-80/MS-100/MS-130 предназначены для высококачественного воспроизведения музыки и голосовых сообщений. Дополнительное использование сабвуферов MS-200S/MS-400S позволяет добиться максимально естественной звуковой картины за счет более полного воспроизведения низких частот.

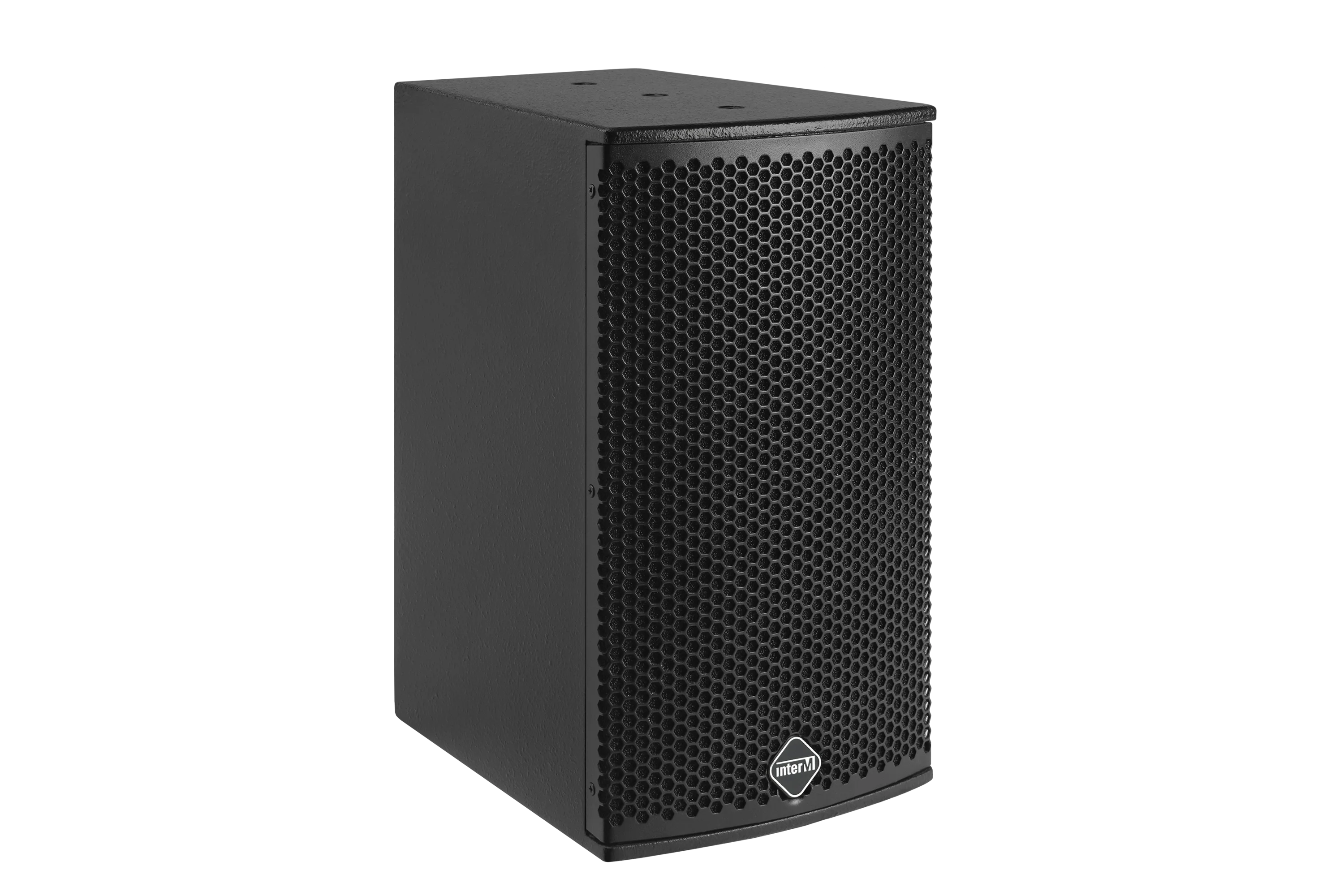

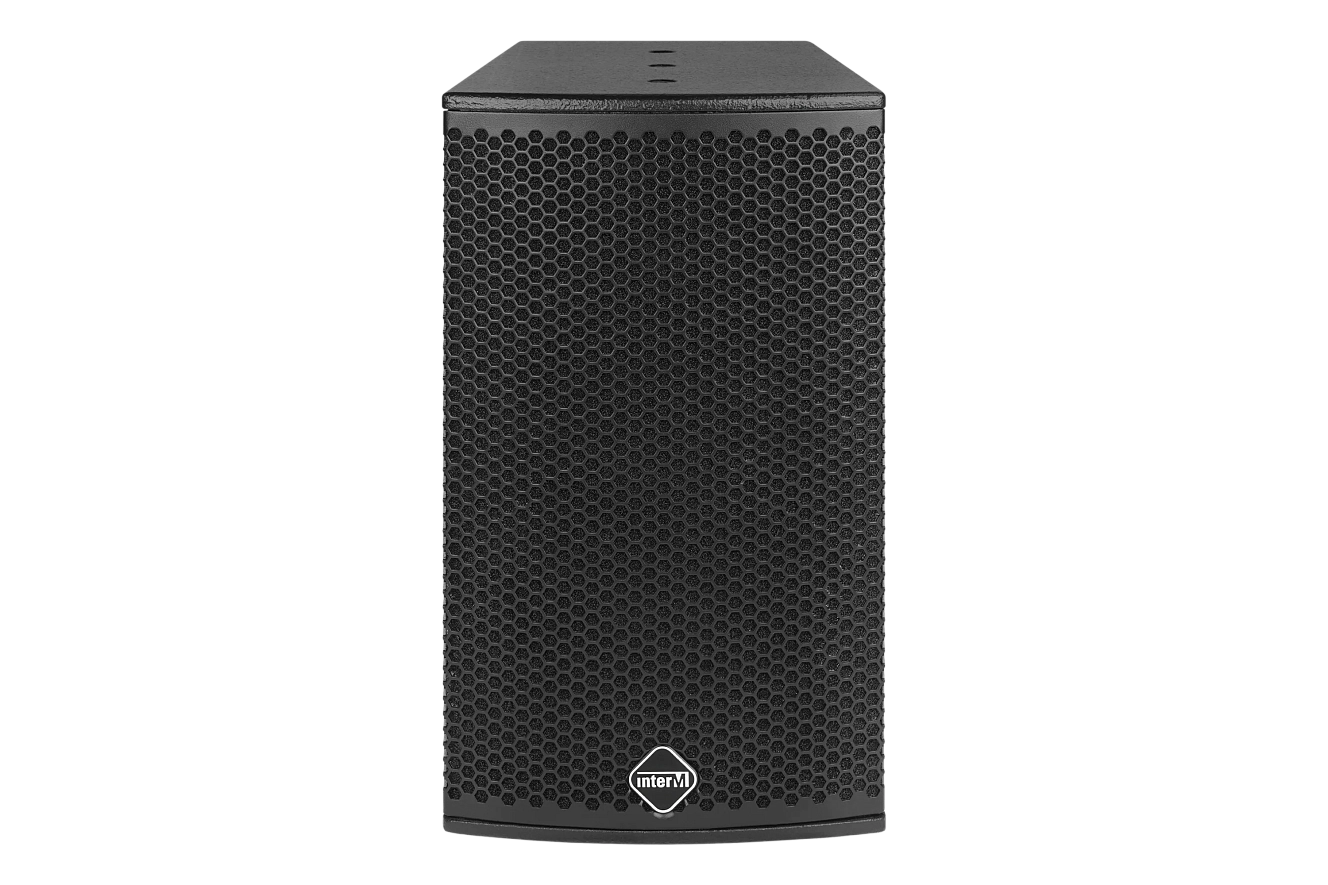

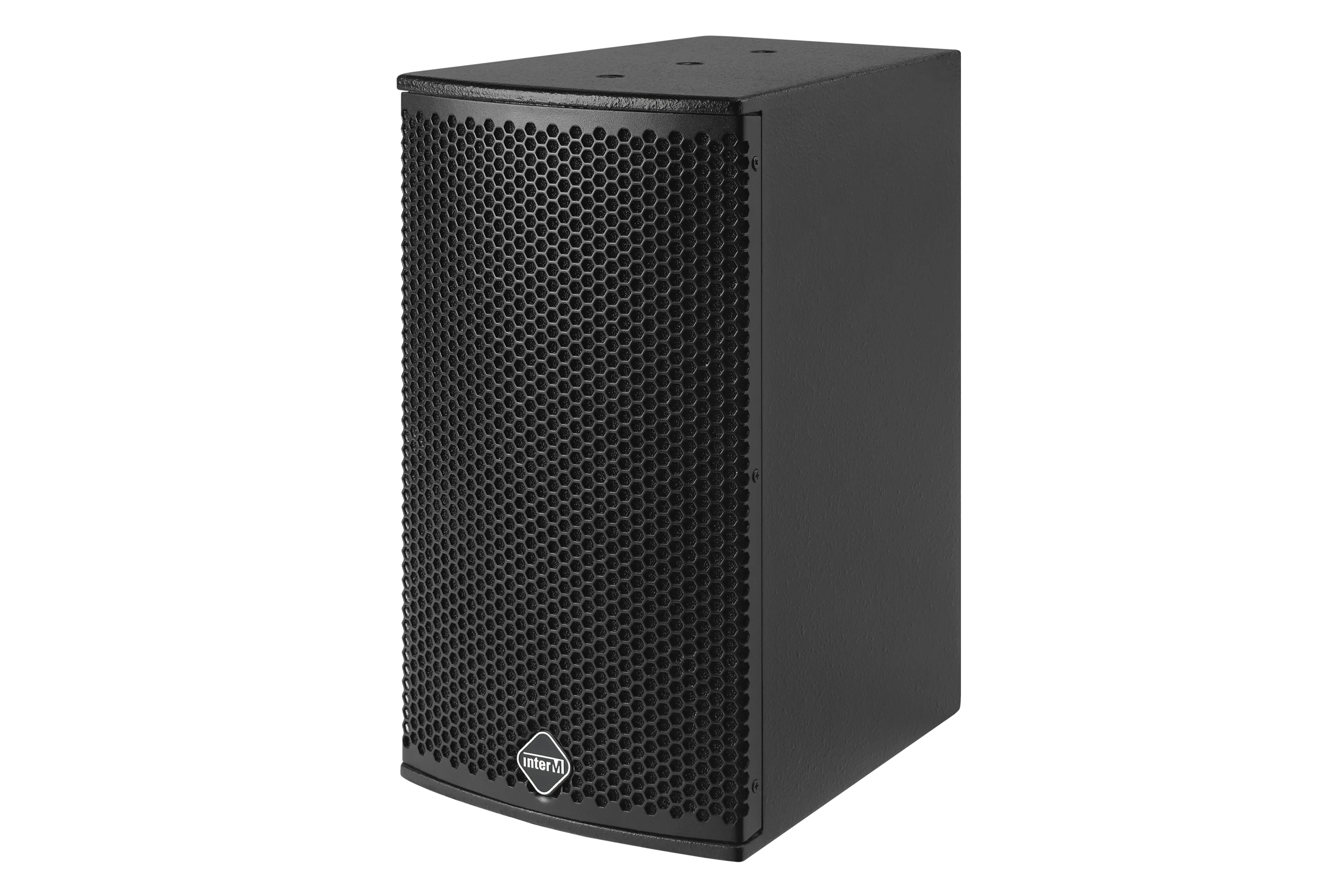

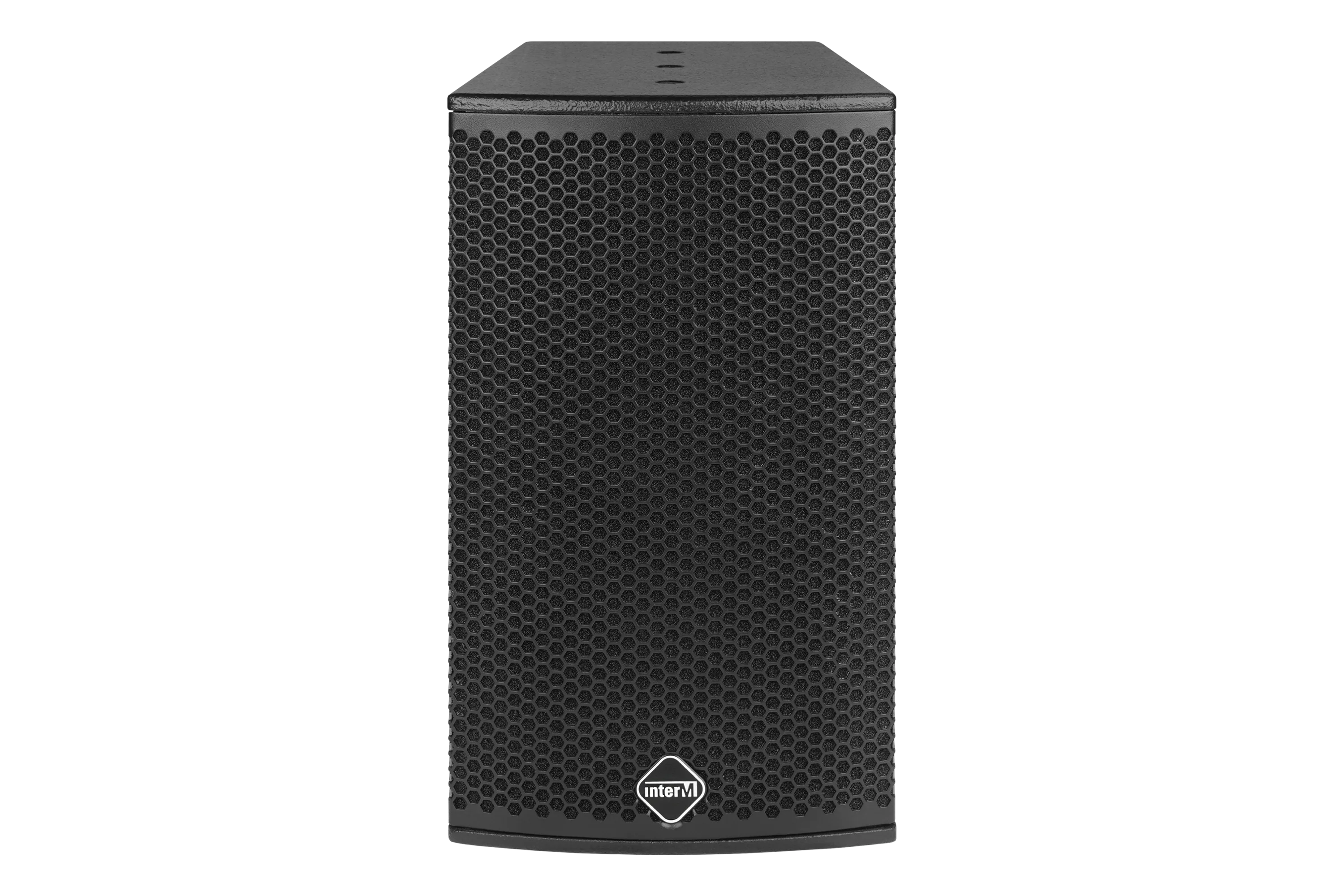

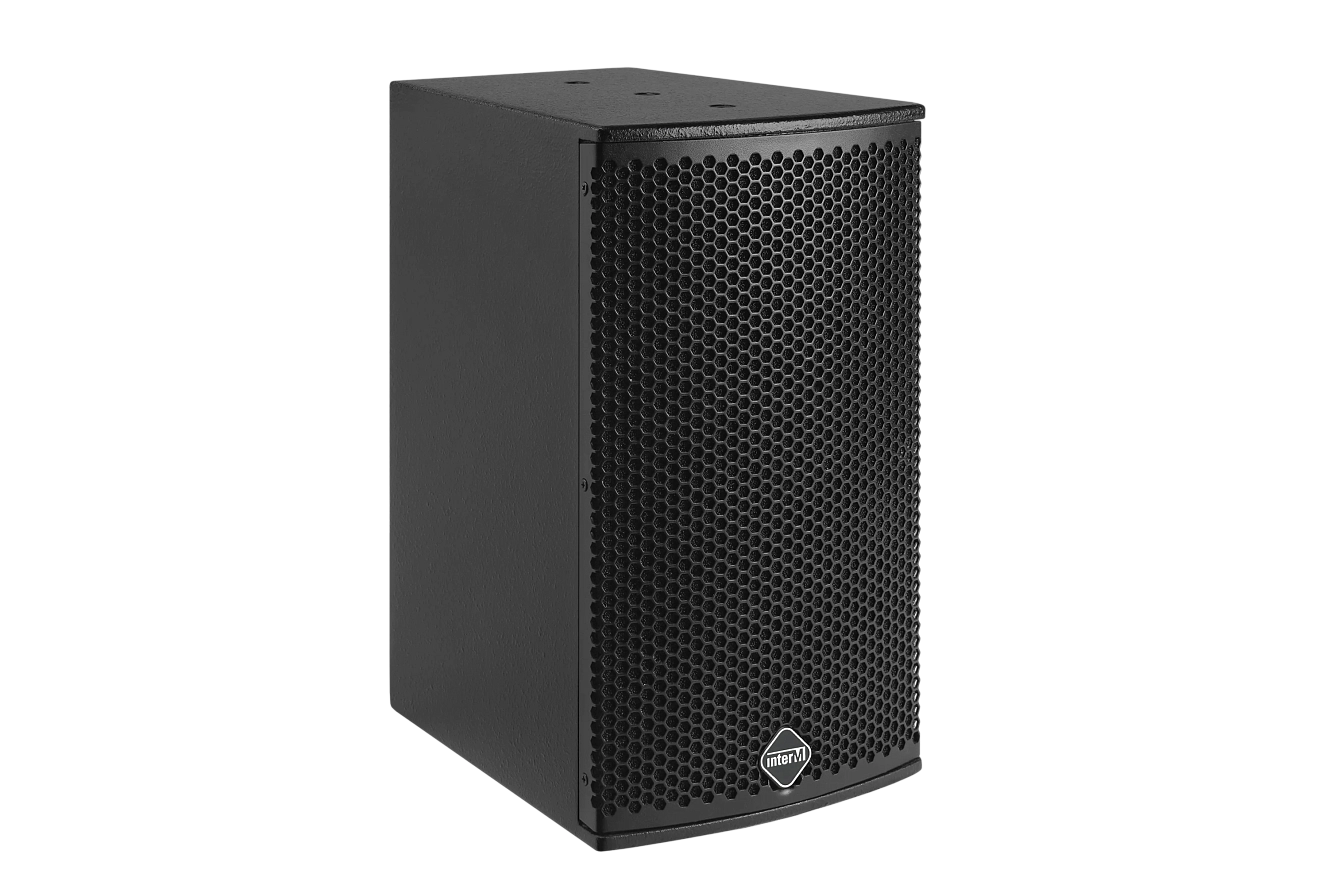

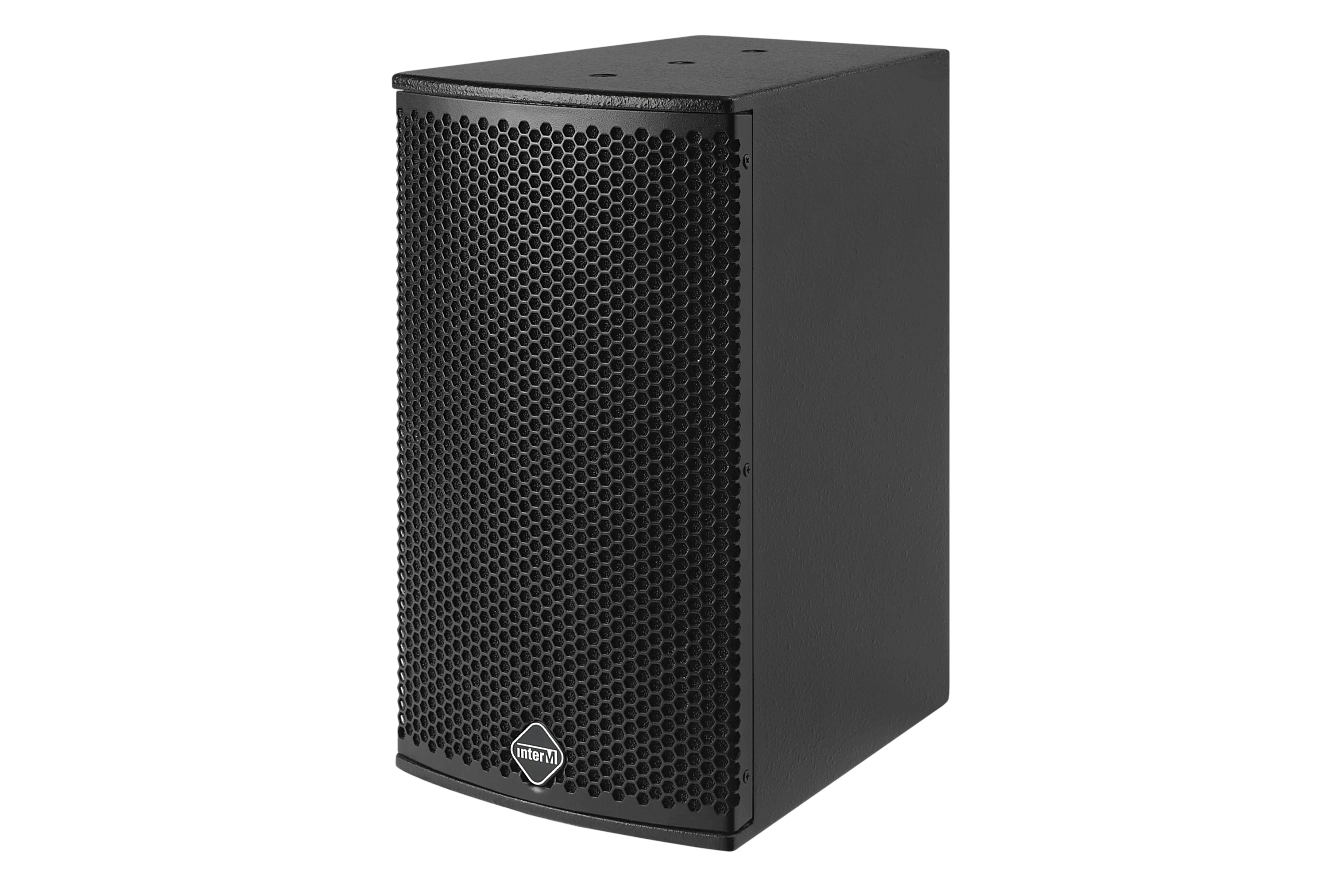

Фото оборудования
Конструкция
Известно, что качество звучания акустической системы во многом зависит от материала и конструкции корпуса. Корпус акустических систем MS-80/100/130/200S/400S изготовлен из высококачественной 9-слойной березовой фанеры толщиной 12 мм. Для производства фанеры используются северные породы березы, отличающиеся своей высокой прочностью. Сборка осуществляется с использованием технологии шпунтового соединения, дополнительно увеличивающей прочность и звуковую изоляцию корпуса. Все операции по механической обработке составных частей корпуса производятся на высокоточных станках с ЧПУ.
Корпус двухполосных акустических систем MS-80, MS-100, MS-130 имеет традиционную трапециевидную форму, обеспечивающую широкий угол фронтального звукового излучения в горизонтальной плоскости. У сабвуферов MS-200S и MS-400S форма корпуса прямоугольная.
Передняя панель акустических систем защищена металлической решеткой, на внутренней поверхности которой располагается противопылевая сетка.
Рис. 1. Конструкция акустических систем MS-80/MS-100/MS-130
- 1 — корпус
- 2 — громкоговоритель ВЧ (твитер)
- 3 — защитная решетка
- 4 — громкоговоритель НЧ
- 5 — фазоинвертор
Верхние частоты в двухполосной акустической системе MS-80 (MS-100, MS-130) воспроизводятся рупорным твитером с диаметром мембраны 25 мм. Мембрана твитера для MS-80 изготовлена из мягкого шелкового материала с пропиткой, у твитера MS-100 и MS-130 — жесткая титановая мембрана. Применение качественных высокочастотных громкоговорителей позволило расширить диапазон частот акустических систем до 20 кГц.
Рис. 2. Твитер акустических систем MS-100/MS-130
Для воспроизведения нижней полосы частот в акустической системе MS-80 (MS-100, MS-130) используется купольный динамический громкоговоритель с номинальным импедансом 8 Ом. Щелевидный фазоинвертор, расположенный в нижней части корпуса, обеспечивает снижение частоты паразитного резонанса и расширение диапазона воспроизводимых низких частот.
Рис. 3. Динамик НЧ акустической системы MS-130
Частотное разделение сигналов, поступающих на громкоговорители, и надлежащая коррекция амплитудно-частотной характеристики осуществляется платой кроссовера, расположенной внутри корпуса акустической системы. На плате кроссовера находится также устройство защиты твитера от перегрузок. Для обеспечения теплоотвода плата установлена на алюминиевой пластине.
Рис. 4. Плата кроссовера акустических систем MS-100/MS-130
Для подключения акустических систем к усилителю мощности, а также для расширения звуковой системы за счет дополнительных звуковоспроизводящих устройств на задней панели корпуса предусмотрены два гнездовых разъема Speakon NL4 и один 4-контактный клеммный разъем Euroblock. Одноименные контакты разъемов соединены параллельно.

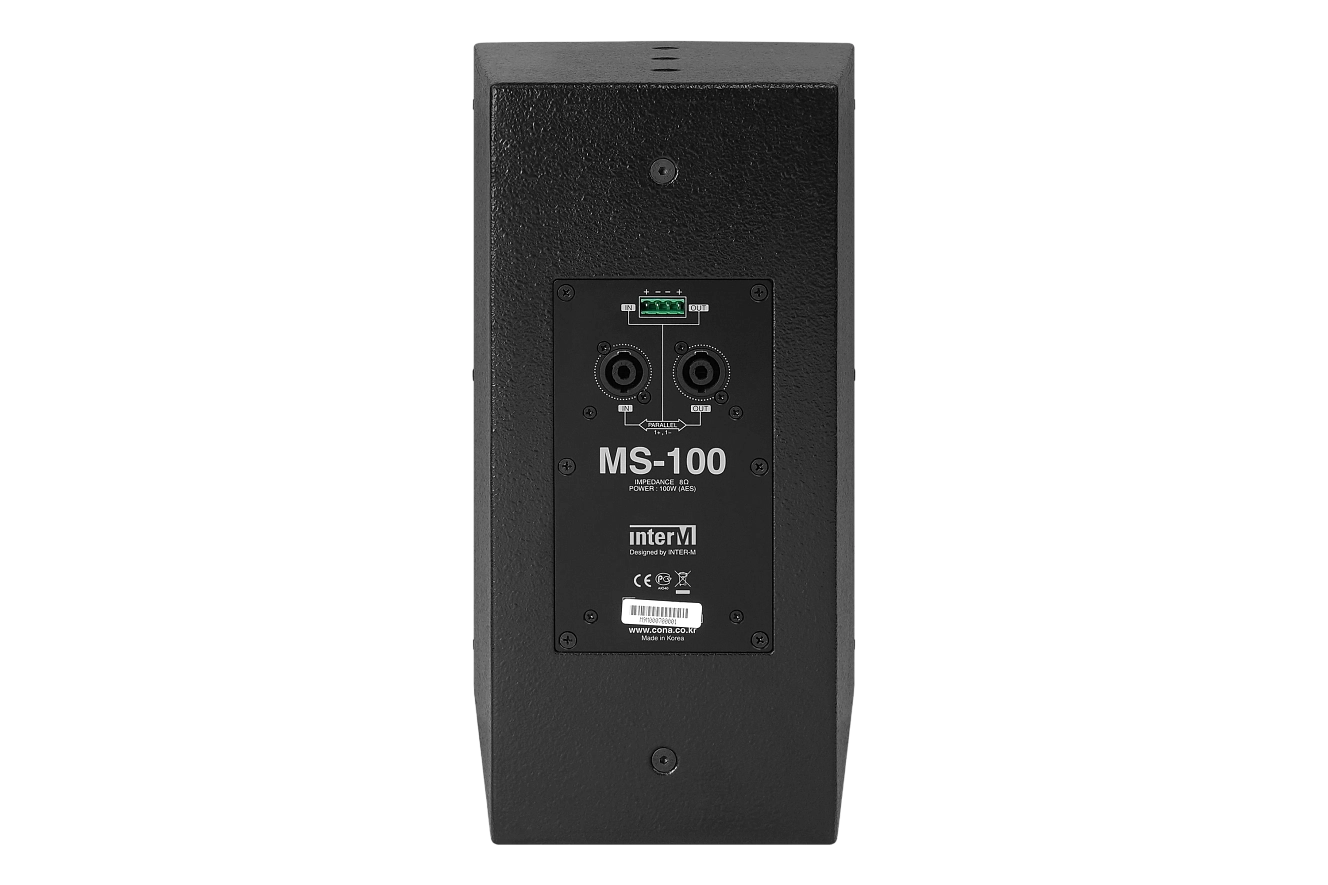

Рис. 5. Задняя панель акустической системы MS-130
- 1 — разъем Euroblock
- 2 — разъемы Speakon NL4
- 3 — монтажная точка
На задней, нижней и верхней панели акустических систем MS-80, MS-100, MS-130 расположены монтажные точки, помогающие в случае, если необходимо жесткое крепление к стене, потолку, или используется подвес с помощью тросов на высоте. Монтажные точки — это винты M6, вкручиваемые в металлические втулки с резьбой в корпусе. При жестком креплении применяется опциональный П-образный кронштейн MSB-80 (MSB-100, MSB-130). Он фиксируется с помощью монтажных точек на нижней и верхней стороне корпуса акустической системы. Для подвеса на тросах используются наиболее удобные в конкретной ситуации монтажные точки.
Рис. 6. Расположение монтажных точек на верхней и нижней панелях акустических систем MS-80/MS-100/MS-130
На корпусах сабвуферов MS-200S и MS-400S монтажные точки отсутствуют. Сабвуферы при воспроизведении звука располагаются, как правило, в вертикальном или горизонтальном положении непосредственно на сцене или на полу.
В сабвуфере MS-200S используется купольная динамическая головка НЧ диаметром 250 мм. В MS-400S используются два таких динамика, за счет чего вдвое увеличивается мощность. Амплитудно-частотная характеристика в обоих сабвуферах формируется встроенной платой фильтра НЧ.

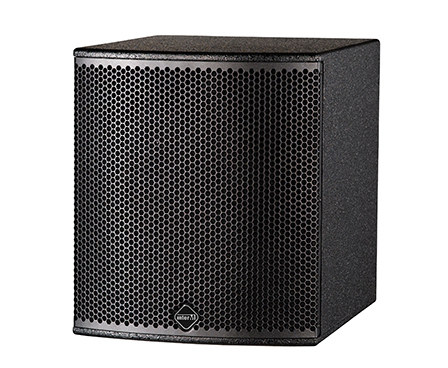

Рис. 7. Конструкция сабвуфера MS-200S
- 1 — корпус
- 2 — фазоинвертор
- 3 — громкоговоритель НЧ
- 4 — защитная решетка
Рис. 8. Задняя панель сабвуфера MS-200S
Важно отметить, что профессиональные акустические системы серии MS изготавливаются из материалов, соответствующих европейскому стандарту RoHS, ограничивающему применение экологически вредных химических веществ.
Для облегчения задачи специалистов, занимающихся профессиональным озвучиванием, Inter-M предоставляет данные по акустическим системам серии MS для использования в известном программном пакете EASE, предназначенном для архитектурно-акустического проектирования и моделирования акустических процессов в помещениях. Эта инициатива, безусловно, существенно упростит и ускорит работу по расчету и расстановке акустических систем.
Преимущества новых акустических систем
- компактный корпус
- чистое естественное звучание
- мягкий звук с отсутствием посторонних призвуков на низких частотах, характерных для акустических систем с пластмассовыми корпусами
- равномерная амплитудно-частотная характеристика
- встроенная схема защиты твитера (MS-80/MS-100/MS-130)
Технические характеристики
| Наименование | MS-80 | MS-100 | MS-130 |
|---|---|---|---|
| тип исполнения | двухполосная, пассивная | ||
| звуковой НЧ-излучатель | динамик Ø 130 мм (5”) | динамик Ø 160 мм (6”) | динамик Ø 200 мм (8”) |
| звуковой ВЧ-излучатель | твитер Ø 25 мм (1”) с мягкой мембраной | твитер Ø 25 мм (1”) с титановой мембраной | твитер Ø 25 мм (1”) с титановой мембраной |
| номинальная мощность (AES), Вт | 80 | 100 | 130 |
| пиковая мощность, Вт | 320 | 400 | 520 |
| номинальный импеданс, Ом | 8 | ||
| диапазон частот, Гц | 60...20000 | 50...20000 | 45...20000 |
| чувствительность, дБ | 87 | 91 | 93 |
| ширина диаграммы направленности (горизонт. × верт.), ˚ |
120 (коническая) | 90×60 | 90×60 |
| материал корпуса | березовая 9-слойная фанера толщиной 12 мм | ||
| монтажные точки | 7 × M6 | 8 × M6 | 8 × M6 |
| масса, кг | 3,3 | 6,7 | 9,1 |
| габариты (Ш×В×Г), мм | 250×205×152 | 269×375×211 | 327×425×245 |
| Наименование | MS-200S | MS-400S |
|---|---|---|
| тип исполнения | сабвуфер | |
| звуковой излучатель | динамик НЧ Ø 250 мм (10”) | два динамика НЧ Ø 250 мм (10”) |
| номинальная мощность (AES), Вт | 200 | 400 |
| пиковая мощность, Вт | 800 | 1600 |
| номинальный импеданс, Ом | 8 | 4 |
| диапазон частот, Гц | 35...250 | |
| чувствительность, дБ | 78 | 81 |
| материал корпуса | березовая 9-слойная фанера толщиной 12 мм | |
| масса, кг | 13,6 | 21,6 |
| габариты (Ш×В×Г), мм | 441×365×322 | 441×735×322 |
Рис. 9. Амплитудно-частотные характеристики акустических систем серии MS
Рис. 10. Диаграммы направленности акустических систем MS-80/MS-100/MS-130
Схема применения
Стереофоническая система состоит из CD/MP3-проигрывателя CD-6208, предварительного двухканального микшер-усилителя PP-6214, двухканального графического эквалайзера EQ-2231A, усилителей мощности L-1800 и L-2400, двух акустических систем MS-130, двух сабвуферов MS-200S. К микшер-усилителю PP-6214 подключен также динамический микрофон MD-510.
Проигрыватель CD-6208 позволяет воспроизводить звук, записанный в форматах CDA, MP3, WMA с компакт-дисков, внешних USB-носителей, из встроенной флеш-памяти.
С помощью микшер-усилителя PP-6214 можно подключать дополнительные источники звукового сигнала микрофонного и линейного уровня, смешивать сигналы между собой, регулировать уровень громкости каждого из них.
Для выполнения необходимой коррекции амплитудно-частотной характеристики стереосигнала линейные выходы микшер-усилителя подключены к входам графического эквалайзера. Выходы эквалайзера соединены с линейными входами усилителя L-1800 и параллельно подключаются к входам усилителя L-2400, обеспечивающего звук с сабвуферов MS-200S.
Такая схема подключения может использоваться в небольших и средних по размерам помещениях, таких как конференц-залы, кафе, рестораны, фитнесc-центры, ночные клубы и позволяет получить высокое качество звука.
