Распределитель электропитания AFPD-022

29.04.2024

в наличии

Распределитель питания AFPD-022 обеспечивает суммарную выходную мощность в 22 кВт, что полностью покрывает требования к питанию большинства локальных систем профессионального озвучивания. Расширенный функционал устройства предусматривает работу как от однофазной сети (напряжение 110 В или 220 В), так и от трехфазной (напряжение 190 В или 380 В). Восемь независимых каналов распределителя питания управляют восемью разъёмами PowerCon с расчётной нагрузкой до 26 А. Семь из них продублированы трехконтактными евро-розетками, рассчитанными на максимальную нагрузку 16 А.

В распределителе питания также предусмотрена возможность подключения дополнительных блоков AFPD-022 в качестве ведомых, всё управление которыми осуществляется с первого устройства. Устройство оснащено сухими контактами, позволяющими включать всю систему электроснабжения дистанционно.

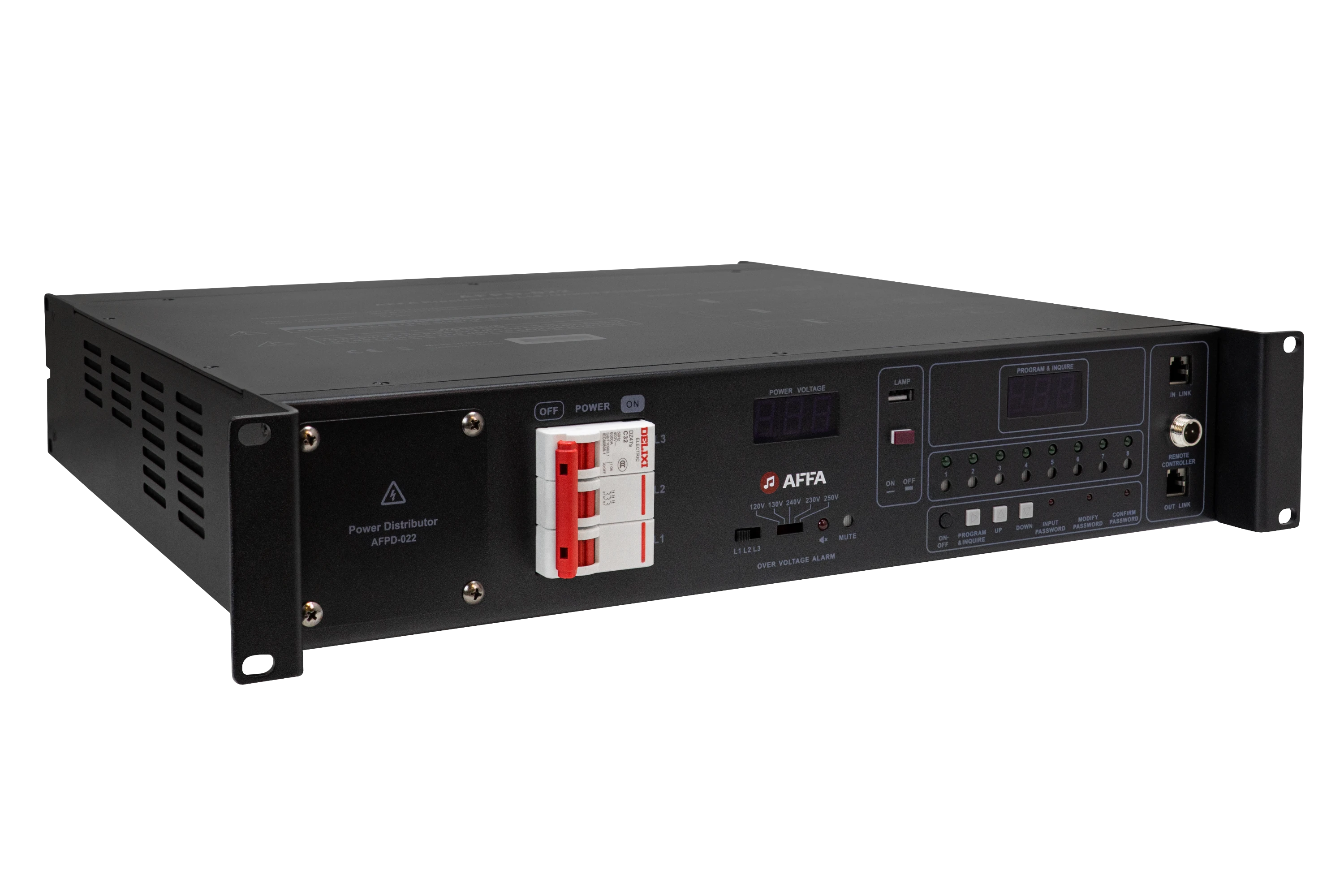

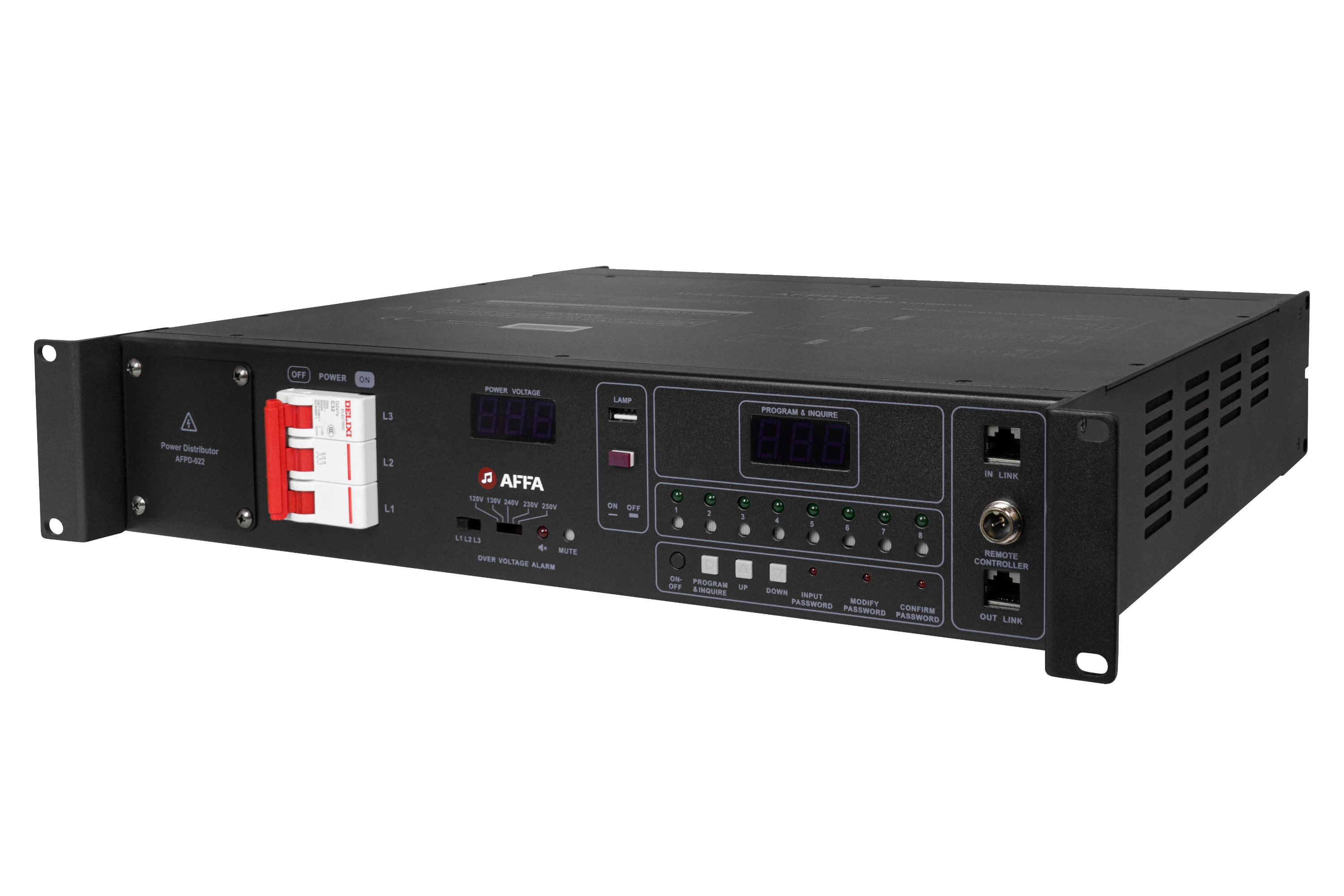

Фото оборудования

Функциональные возможности и особенности

  • 8 независимых каналов питания

    Для подключения потребителей каждый канал AFPD-022 снабжен парой выходных разъемов: стандартной силовой розеткой и разъемом типа PowerCon.

  • Максимальная мощность устройства 22 кВт

    Общая максимальная мощность, выдаваемая на все 8 каналов распределителя питания, составляет 22 кВт, что позволяет подключать к нему потребители высокой мощности, такие как усилители, активные акустические системы и сабвуферы.

  • Возможность подключения к трехфазной сети

    На передней панели устройства расположен силовой разъем для подключения к трехфазной сети электропитания. Максимальная нагрузка на одну фазу не должна превышать 8 кВт.

  • Защита от перегрузок по напряжению и короткого замыкания

    Для каждого канала устанавливается предельное значение выходного напряжения, при превышении которого срабатывает защита от перегрузки и загорается соответствующий индикатор.

  • Дистанционное управление включением устройства

    Наличие управляющего сухого контакта позволяет дистанционно управлять включением/выключением распределителя и подключенных к нему потребителей.

  • Настраиваемая задержка включения каналов

    Для каждого канала настраивается время задержки его включения/выключения. Время задержки регулируется от 0 до 4,5 секунд с интервалом полсекунды, что позволяет снизить пиковую нагрузку на сеть электропитания в период включения оборудования.

  • Возможность совместной работы нескольких устройств

    Несколько распределителей питания можно объединить в общую сеть и управлять их включением посредством сухого контакта, что особенно удобно при создании масштабных систем звукоусиления.

Конструкция и основные принципы работы

Наличие 8 независимых каналов общей мощностью 22 кВт (100 А) допускает подключение аудиооборудования различного уровня энергопотребления, в том числе усилители высокой мощности, работающие на линейные массивы и сабвуферы. Каждый канал распределителя питания оборудован фильтром на 20 А, который эффективно устраняет нежелательные электромагнитные (EMI) и радиопомехи (RFI). Основные функции фильтра включают в себя уменьшение нежелательного влияния сети на аудиоустройства и повышение устойчивости всей системы от сбоев при воздействии на неё нестабильного источника питания.

Фильтры EMI/RFI

Рис. 1. Фильтры EMI/RFI

Рис.2 Сравнение формы сигнала до и после фильтра EMI/RFI

Каждый канал распределителя оканчивается парой выходных разъемов – стандартной силовой евророзеткой и разъемом типа PowerCon. Кроме того, для каждого канала выставляется предельное значение подаваемого напряжения, при превышении которого срабатывает режим перегрузки и загорается соответствующий индикатор.

Каждый канал снабжен евророзеткой и разъемом PowerCon

Рис.3 Каждый канал снабжен евророзеткой и разъемом PowerCon

В устройстве реализована функция включения каналов с временной задержкой. Время задержки варьируется от 0 до 4,5 секунд. Таким образом, благодаря последовательному, разнесенному по времени включению каналов значительно уменьшается пиковая нагрузка на электрическую сеть. Использование в составе распределителя питания надежного микроконтроллера позволяет точно настраивать время задержки включения.

Каждый канал снабжен евророзеткой и разъемом PowerCon

Рис.4 Объединение нескольких распределителей питания в единую сеть

Дистанционное включение\выключение одного или объединённых в сеть нескольких источников питания производится посредством использования специальных сухих контактов, а объединение распределителей питания в единую сеть реализовано межблочной коммутацией стандартными патч-кордами c коннекторами RJ-45. Удаленное управление всей сетью распределителей в таком случае производится через один из включенных в нее блоков.

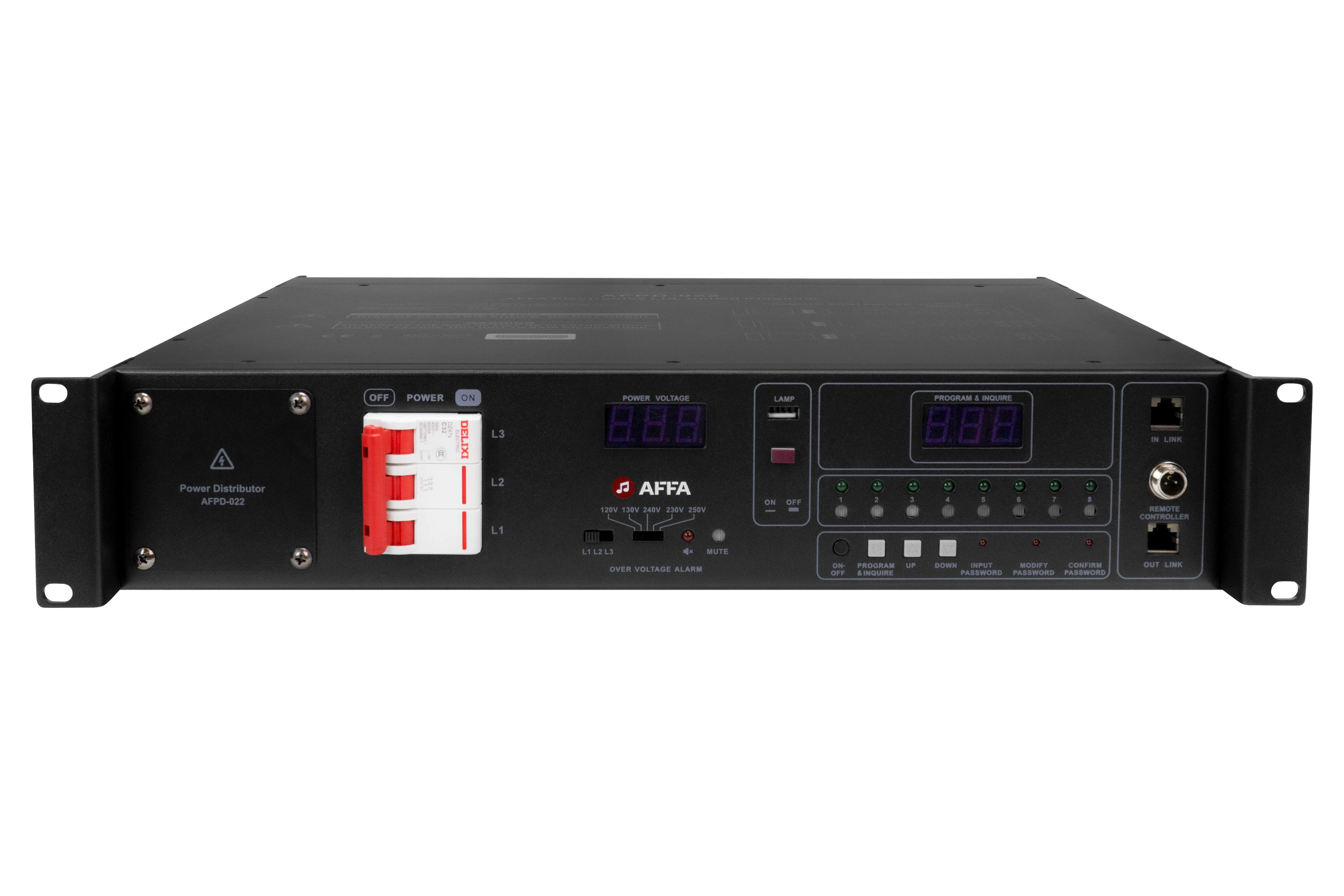

Передняя панель распределителя питания

Рис.5 Передняя панель распределителя питания

  • 1 – трехфазный автомат;
  • 2 – дисплей напряжения питания;
  • 3 – USB порт для подключения лампы;
  • 4 – дисплей программного интерфейса;
  • 5 – индикаторы выходных каналов;
  • 6 – входной сетевой разъем;
  • 7 – контакт дистанционного управления;
  • 8 – выходной сетевой разъем;
  • 9 – выключатели выходных каналов;
  • 10 – кнопка «Down»;
  • 11 – кнопка «Up»;
  • 12 – кнопка настройки «Program»;
  • 13 – выключатель каналов распределителя;
  • 14 – кнопка включения лампочки;
  • 15 – выключатель сигнализации;
  • 16 – DIP-переключатель напряжения стандартного режима;
  • 17 – ползунковый трехпозиционный переключатель.

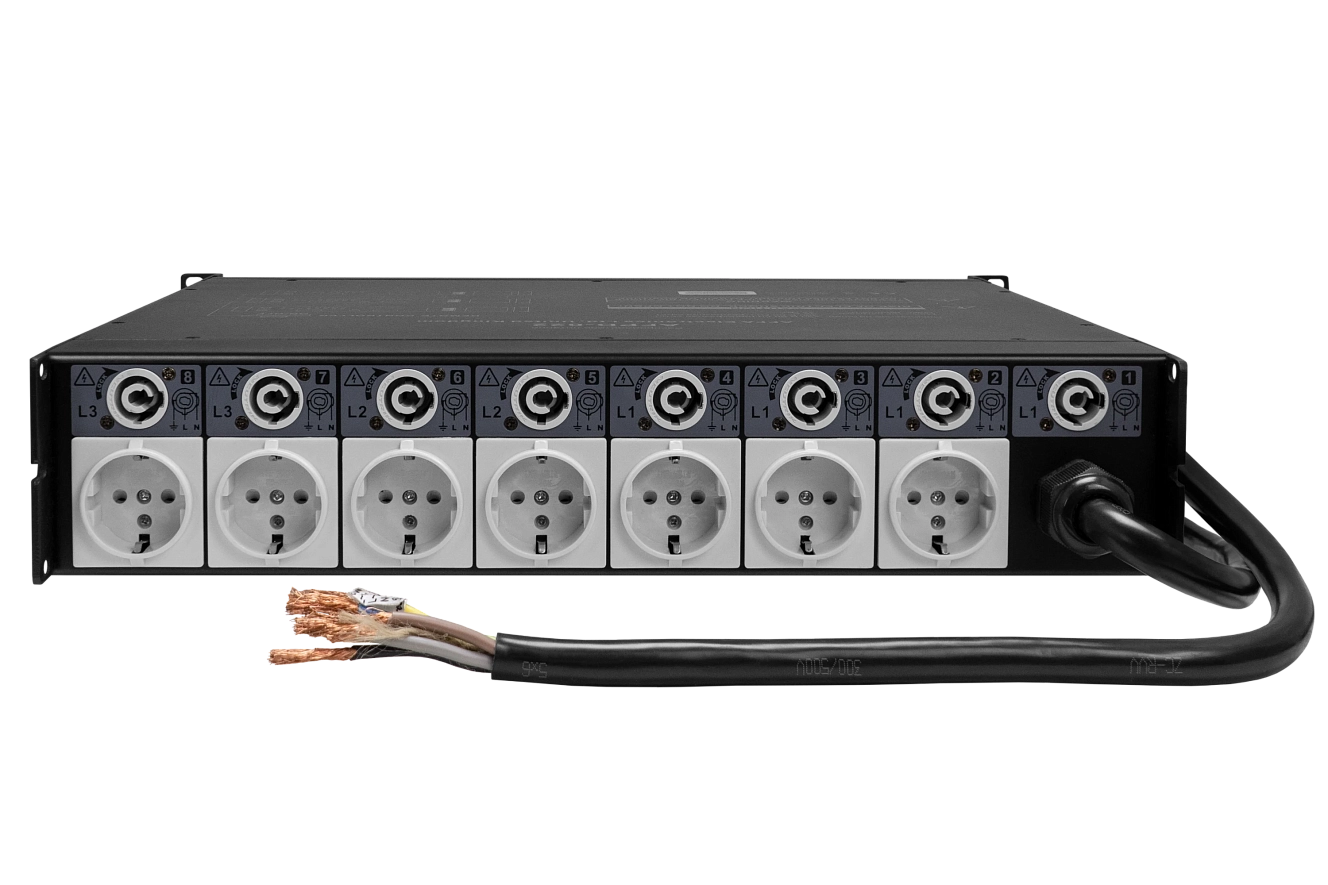

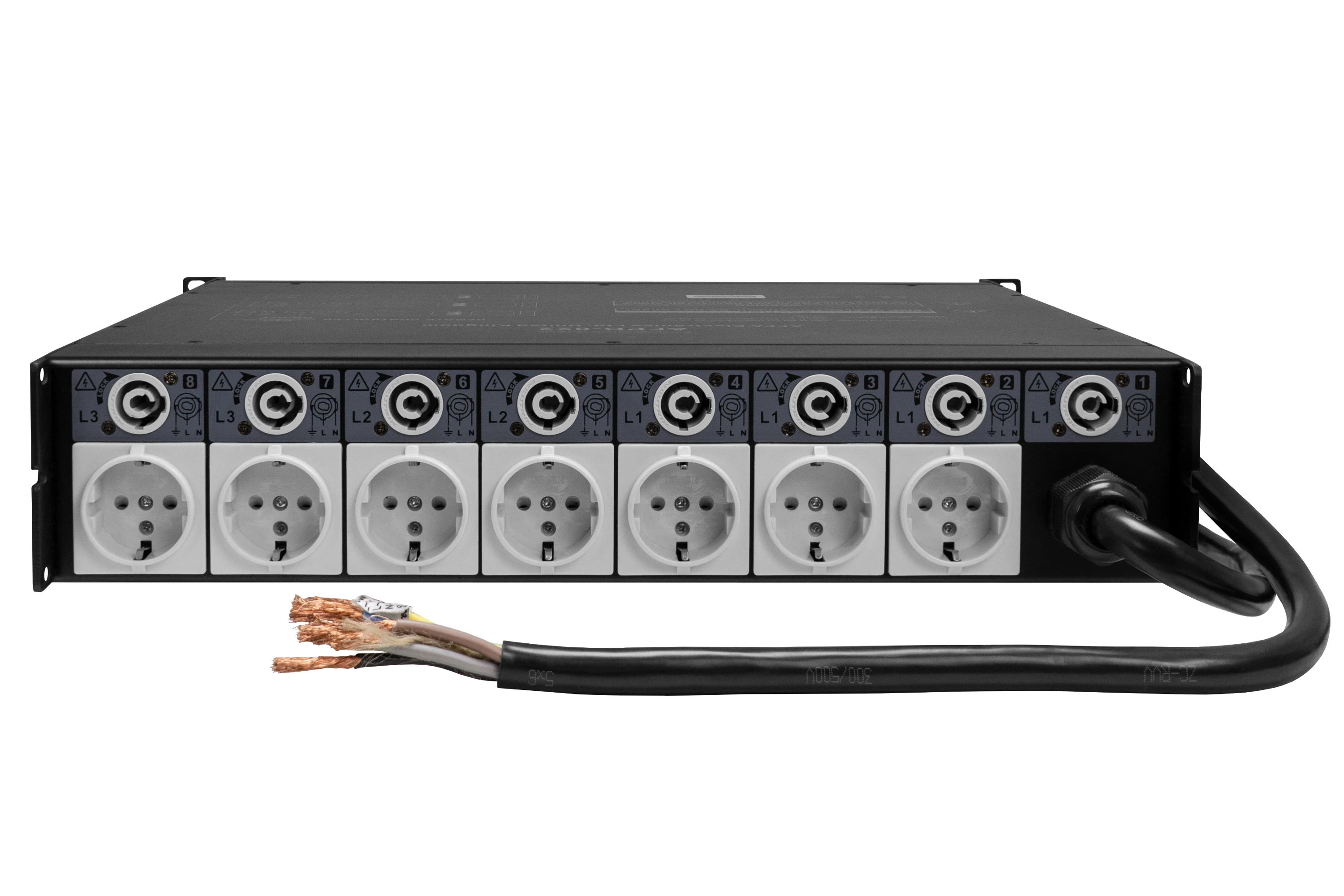

Задняя панель распределителя питания

Рис.6 Задняя панель распределителя питания

  • 1 – выходные разъёмы типа «Powercon»;
  • 2 – выходные розетки типа «Schuko»;
  • 3 – кабель подключения питания;

Технические характеристики

Наименование Значение
Напряжение питания 110/220 В (±20 %, однофазная сеть) 190/380 В (трехфазная сеть)
Частота питания 50/60 Гц
Входной разъем однофазный/трехфазный 5-контактный, 32 А
Защита от перегрузки по току и короткого замыкания
Дисплей напряжения питания 3-секционный светодиодный
Дисплей программного интерфейса 3-секционный светодиодный, в реальном времени, ±1 % точности при нулевой и при полной нагрузке
Каналы 8 каналов с независимым контролем, разбиты на три группы
Выходные разъемы 7 разъемов Schuko (16 А) + 8 разъемов PowerCON (26 А)
Максимальный ток нагрузки на группу каналов 32 A
Временной промежуток между включением каналов программируемый
Погрешность настройки уровня напряжения 1%
Точность установки напряжения перегрузки ±1 % при нулевой и при полной нагрузке
Сопротивление заземления ≤ 100 мОм
Размеры (Ш×В×Г) 481×88×435 мм
Масса 9,5 кг

Схема применения

Фильтры EMI/RFI

Источниками сигналов для системы профессионального озвучивания является медиаплеер AFAP-024 и двухканальная радиосистема AFRM-102. Данные источники, как и любые дополнительные подключаются к свободным входам микшера MX-1646D.

С выходов микшера сигнал поступает на эквалайзер EQ-2231A, который имеет 2 независимых канала, в каждом из которых предусмотрена 31 полоса для регулировки амплитудно-частотной характеристики. Данный эквалайзер позволяет быстро производить корректировку выходного сигнала под программу, не нарушая при этом настройки процессора AFSP-016. Режим BYPASS позволит моментально сравнить исходный звук с обработанным.

Цифровой звуковой процессор AFSP-016 предназначен для профессиональной высококачественной обработки и маршрутизации аудиосигналов. Матрица 16 входов/ 16 выходов позволяет скоммутировать 2 канала микшера с 8 усилителями V2-4000. А благодаря многополосному параметрическому эквалайзеру на каждом входе/выходе и встроенным инструментам динамической обработки можно более точно настроить акустику с учетом особенностей помещения.

Для управления электропитанием в схеме использовано два распределителя AFPD-022 соединенных в последовательную схему master/slave. Оборудование подключено в распределители таким образом, чтобы соблюдалась очередность включения и выключения, а также равномерность нагрузки на каналы AFPD-022. Подача питания в первую очередь на источники звука, а в последнюю на усилительное оборудования позволяет избежать щелчков губительных для акустики.
