Подключение микрофонных консолей RM-616 к стоечному оборудованию Inter-M

Подключение удаленных консолей RM-616 к ECS-616 (RM-916 к ECS-9216)

Нумерации выводов и сигналы разъемов RM 1, RM 2 - ECS-616 (ECS-9216)
Рис.1. Нумерации выводов и сигналы разъемов RM 1, RM 2 - ECS-616 (ECS-9216)
Контакты RM-616 (RM-916)
Рис.2. Контакты RM-616 (RM-916)
  • Перед сборкой системы отключите питание.
  • Подсоедините контакты LINE OUT, соблюдая полярность к входу REMOTE IN 1 (REMOTE IN 2) аварийной панели EP-616 (EP-9216).
  • Подсоедините контакты 1-16 и 18 разъема RM матричного контроллера ECS-616 (ECS-9216) к клеммам SPEAKER CONTROL панели RM-616 (RM-916).
  • Подсоедините клеммы DC 24V IN к клеммам UNSWITCHED DC OUTPUT 24V блока питания PD-659 (PD-9359) соблюдая полярность.

Если удаление составляет менее 50 метров, можно использовать 4-парный кабель CAT.3 4PR UTP и CAT.5 4PR FTP. Для подключения RM-616 (RM-916) необходимо 22 управляющих и сигнальных проводника, а в одном кабеле их только 8 (4 пары), соответственно, управляющее соединение состоит из двух 4-парных кабелей CAT 3. 4PR UTP и одного кабеля CAT.5 4PR FTP. Одна из витых пар данного кабеля используется для передачи речевого сигнала от контактов микрофонной консоли LINE OUT, экран соединяется с общим проводом. Остальные жилы используются в качестве управляющих. Таким образом, для подключения консоли и аппаратной стойки используется два кабеля CAT.3 4PR UTP и один CAT.5 4PR FTP.

При удалении более 50 метров можно использовать кабель CAT.3 4PR UTP для управляющих сигналов и микрофонный кабель АТ-КМ-02-2Э для передачи речевого сигнала линейного уровня от контактов LINE OUT. Длина микрофонного кабеля равна расстоянию между консолью RM-616 (RM-916) и аппаратным шкафом. Управляющий соединительный кабель имеет длину, равную микрофонному кабелю, и состоит из трех 4-парных кабелей (например: CAT.3 4RP UTP).

Количество управляющих жил проводников может быть уменьшено на количество незадействованных зон. Например, если задействованы зоны 1-9, тогда управляющие проводники с номерами 10-16 исключаются.

Максимальная дальность составляет 500 метров при сечении управляющих проводников 0,35 мм. Для увеличения дальности в 2 раза необходимо увеличить сечение управляющих проводников в 2 раза.

Подключение удаленных микрофонных консолей RM-8000 и пультов дистанционного управления к аудиоматричному контроллеру PX-8000

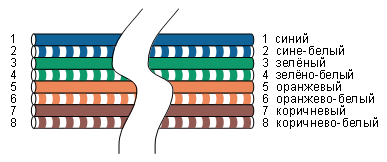

Прямой кабель. Обжим согласно руководству пользователя на PX-8000
Рис.3. Прямой кабель. Обжим согласно руководству пользователя на PX-8000
Нумерация выводовразъема 8P8C
Рис.4. Нумерация выводовразъема 8P8C

Соединение удаленных консолей и проводных пультов дистанционного управления выполняется кабелем CAT.5 4PR UTP с разъемами RJ-45 (8P8C). Соединение контактов разъемов прямое.

Максимальная длина кабеля 300 метров. Схема обжима кабеля и расположение выводов разъема приведены на рис. 3 и 4.
