Подключение резервного питания к стоечному оборудованию Inter-M
Подключение резервного питания через блок контроля и распределения питания Inter-M PD-6359

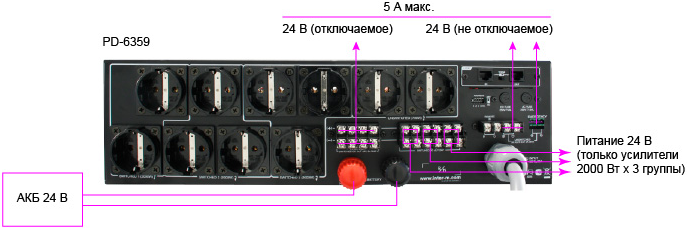

Резервное питание напряжением 24 В подается на стоечное оборудование Inter-M 6000-й серии от двух последовательно соединенных аккумуляторов (12 В) через один или несколько блоков питания PD-6359. Блок питания осуществляют силовую коммутацию напряжения аккумуляторной батареи на выводы резервного питания усилителей мощности через выходные контакты SWITCHED DC OUT 24V (AMP ONLY). Указанные выходные контакты объединены в группы по 2 пары контактов. Всего в блоке PD-6359 организовано 3 коммутационные группы для переключения усилителей мощности на резервное питание. Следует учитывать, что каждая группа способна обеспечивать коммутацию резервного питания мощностью до 2000 Вт. Проводники, подающие резервное питание на усилители мощности, необходимо соединять с двумя контактами SWITCHED DC OUT 24V (AMP ONLY) каждой группы блока PD-6359.
Сечение медных проводников для подключения аккумуляторных батарей выбирается с учетом обеспечения величины потерь не более 3 % на обоих проводниках. Аналогичные потери 3 % закладываются при выборе медных проводников для подключения усилителей мощности. В результате суммарные потери в 6 % практически не сказываются на снижении выходной мощности усилителя.
Сечение соединительных проводников для подключения аккумуляторных батарей выбирается в зависимости от величины пропускаемой через них мощности и длины в соответствии с таблицей. Если реальная длина соединительных проводников отличается от значения таблицы, тогда следует выбирать сечение проводников пропорционально уменьшению или увеличению длины. Например, при мощности потребления 4800 Вт можно применить гибкий кабель типа КГ-2×35 сечением 35 мм2 и длиной 3,6 м или КГ-2×25 сечением 25 мм2 и длиной 2,7 м.
Параметры соединительного кабеля для подключения аккумуляторных батарей к блоку питания (с учетом потерь для двух проводников не более 3 %)
| Потребляемая мощность от блока питания, Вт | Сечение провода (S), мм2 | Длина двух проводников, м |
|---|---|---|
| не более 600 | 2,5 | 2 |
| не более 900 | 2,5/4 | 1,4/2,2 |
| не более 1200 | 4/6 | 1,6/2,5 |
| не более 1800 | 6/10 | 1,6/2,7 |
| не более 2400 | 10/16 | 2/3,3 |
| не более 3600 | 16/25 | 2,2/3,4 |
| не более 4800 | 25/35 | 2,7/3,6 |
| не более 6000 | 35/50 | 2,9/4,1 |
Сечение соединительных проводников для подключения усилителей мощности выбирается из условия соответствия максимальной потребляемой мощности усилителем и длины проводника, согласно прилагаемой таблице. Например, для усилителя DPA-1200S можно применить кабель типа ПВС 2×2,5 длиной 0,8 метра или ПВС 2×6 длиной 2 метра.
Параметры соединительного кабеля для подключения усилителей мощности к блоку питания (с учетом потерь для двух проводников не более 3 %)
| Модель усилителя мощности | Сечение провода (S), мм2 | Длина двух проводников, м |
|---|---|---|
| PA-6312 | 1,5 | 2,5 |
| DPA-130DC, DPA-300S | 1,5 | 2,5 |
| DPA-130DC, PA-6324 | 1,5/2,5 | 1/1,7 |
| DPA-600S, PA-6336 | 1,5/2,5 | 1/1,7 |
| DPA-900S, PA-6348 | 2,5/4/6 | 1,2/1,9/2,8 |
| DPA-1200S | 2,5/4/6 | 0,8/1,3/2 |
Подключение резервного питания через блок резервирования источников питания APS-6502

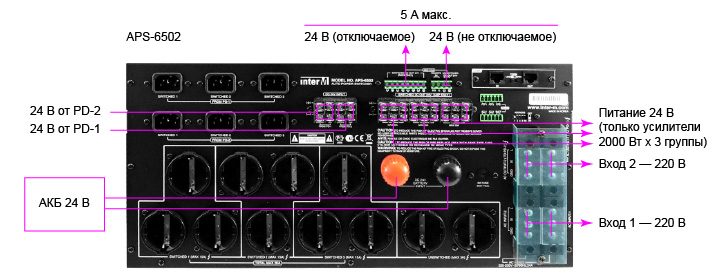

Использование в системе оповещения блока резервирования источников питания APS-6502 позволяет повысить надежность системы оповещения. С блока резервирования подается на стоечное оборудование основное и резервное питание напряжением 220 В и 24 В. Силовое питание напряжением переменного тока 220 В коммутируется блоком резервирования от ввода № 1 или ввода № 2 на три группы выходных розеток с помощью трех групп реле. Средняя мощность каждой такой группы равна 1500 Вт.
Отключаемое и неотключаемое напряжение питания 24 В для стоечного оборудования блок резервирования получает от блоков питания PD-1 или PD-2 (PD-6359). В случае потери напряжения 24 В на обоих блоках питания выходные клеммы блока резервирования подключатся к двум последовательно соединенным аккумуляторным батареям. Максимальный ток составляет 3,5 А.
Блок резервирования источников питания осуществляет силовую коммутацию напряжения аккумуляторной батареи на выводы резервного питания усилителей мощности через выходные контакты SWITCHED DC OUT 24V (AMP ONLY). Выходные контакты объединены в группы по 3 пары контактов. Всего в блоке Inter-M PD-6359 организовано 3 коммутационные группы для переключения усилителей мощности на резервное питание. Следует учитывать, что каждая группа способна обеспечивать коммутацию резервного питания мощностью до 1500 Вт. Проводники, подающие резервное питание на усилители мощности необходимо соединять с тремя контактами SWITCHED DC OUT 24V (AMP ONLY) каждой группы блока PD-6359.
Сечение медных проводников для подключения аккумуляторных батарей и усилителей мощности подбирается из расчета величины потерь не более 3 % на обоих проводниках. В результате суммарные потери в 6 % практически не сказываются на снижении выходной мощности усилителя.
Сечение соединительных проводников для подключения аккумуляторных батарей выбирается в зависимости от пропускаемой через них мощности и длины в соответствии с таблицей. Если реальная длина соединительных проводников отличается от значения таблицы, тогда следует выбирать сечение проводников пропорционально уменьшению или увеличению длины. Например, при мощности потребления 4500 Вт можно применить гибкий кабель типа КГ-2×35 сечением 35 мм2 и длиной 3,8 м или КГ-2×25 сечением 25 мм2 и длиной 2,7 м.
Параметры соединительного кабеля для подключения аккумуляторных батарей к блоку питания (с учетом потерь для двух проводников не более 3 %)
| Потребляемая мощность от блока питания, Вт | Сечение провода (S), мм2 | Длина двух проводников, м |
|---|---|---|
| не более 600 | 2,5 | 2 |
| не более 900 | 2,5/4 | 1,4/2,2 |
| не более 1200 | 4/6 | 1,6/2,5 |
| не более 1800 | 6/10 | 1,6/2,7 |
| не более 2400 | 10/16 | 2/3,3 |
| не более 3600 | 16/25 | 2,2/3,4 |
| не более 4500 | 25/35 | 2,7/3,8 |
Сечение соединительных проводников для подключения усилителей мощности выбирается аналогично блоку питания PD-6359 при условии соответствия максимальной потребляемой мощности усилителем и длины проводника, согласно прилагаемой таблице. Например, для усилителя Inter-M DPA-600S можно применить кабель типа ПВС 2×1,5 длиной 1 метр или ПВС 2×2,5 длиной 1,7 метра.
Параметры соединительного кабеля для подключения усилителей мощности к блоку питания (с учетом потерь для двух проводников не более 3 %)
| Модель усилителя мощности | Сечение провода (S), мм2 | Длина двух проводников, м |
|---|---|---|
| PA-6312 | 1,5 | 2,5 |
| DPA-130DC, DPA-300S | 1,5 | 2,5 |
| DPA-130DC, PA-6324 | 1,5/2,5 | 1/1,7 |
| DPA-600S, PA-6336 | 1,5/2,5 | 1/1,7 |
| DPA-900S, PA-6348 | 2,5/4/6 | 1,2/1,9/2,8 |
| DPA-1200S | 2,5/4/6 | 0,8/1,3/2 |
