Система оповещения, громкоговорящей связи, телефонного пейджинга и музыкальной трансляции на основе контроллера Inter-M ECS-6216P

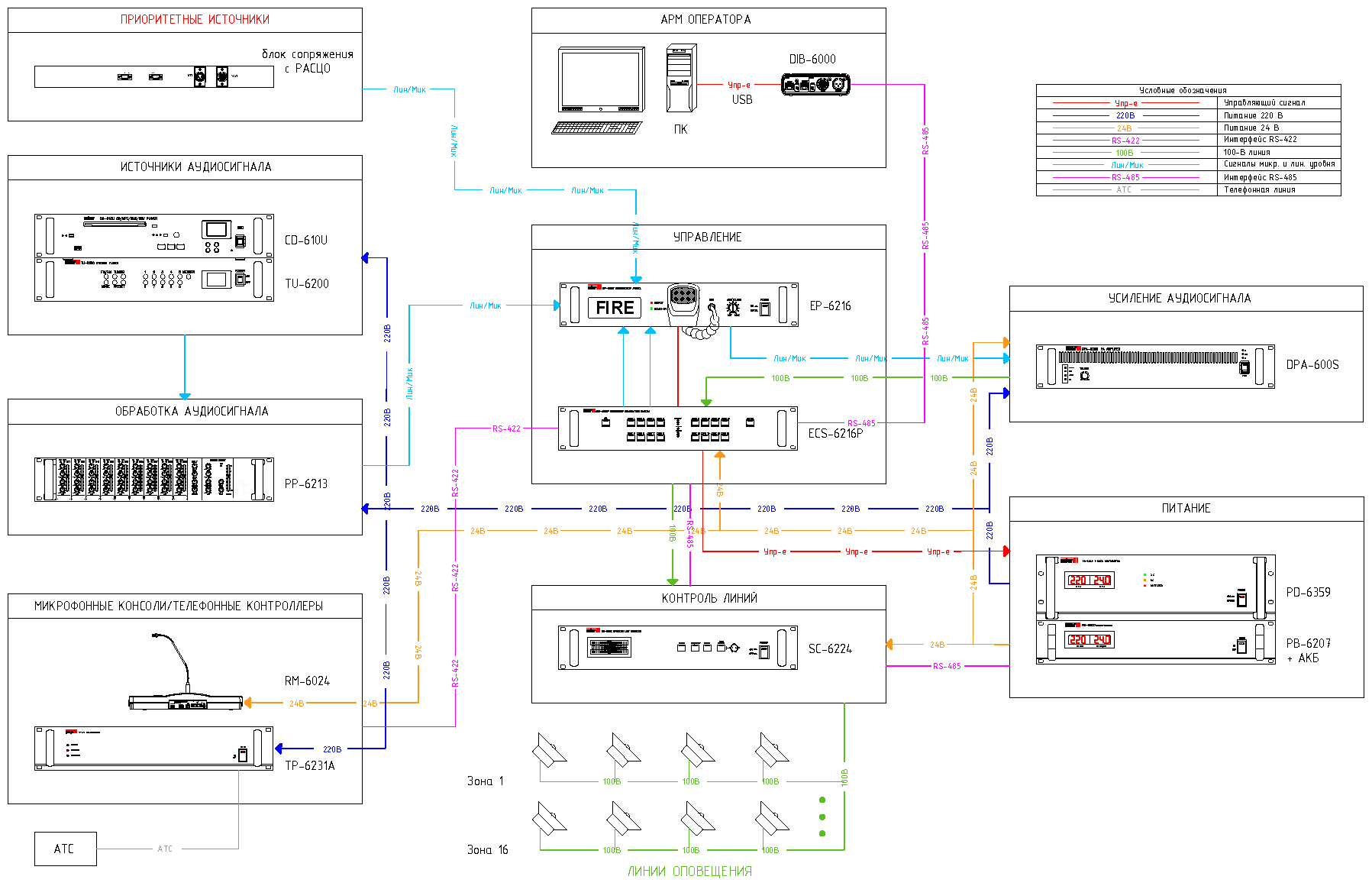

Смотреть описание структурной схемыСистема оповещения и громкоговорящей связи построена с использованием стоечного оборудования 6000-й серии и рассчитана на 16 зон трансляции общей мощностью 600 Вт. Распределение усиленного сигнала по 16 зонам, управление источниками сигналов с учётом их приоритета и стыковку с системой оповещения ГОЧС обеспечивает контроллер системы оповещения ECS-6216P.
Для музыкальной трансляции используются CD/MP3-проигрыватель CD-610U, тюнер TU-6200 и аудиокарта ПК, подключённая через DIB-6000. Микшер-предусилитель PP-6213 позволяет, помимо подключения различных музыкальных источников к системе оповещения и согласования сигналов, выставить комфортную громкость музыкальной трансляции. Музыкальная трансляция не имеет приоритета в такой системе.
Для передачи сообщений по громкой связи предусмотрена микрофонная панель RM-6024 с программируемым селектором зон и телефонный контроллер TP-6231A. С помощью TP-6231A абонент телефонной сети имеет возможность транслировать сообщение в любую выбранную зону, в группу зон или во все зоны одновременно. Также в телефонном контроллере предусмотрена защита от несанкционированного доступа с помощью пароля. С помощью микрофонной панели или телефонного контроллера пользователь имеет возможность перед сообщением подать сигнал привлечения внимания.
Блок SC-6224 контролирует трансляционные линии с громкоговорителями на обрыв, короткое замыкание, замыкание на землю и изменение импеданса на 10 или 20 %. Контроль может осуществляться в ручном и автоматическом режимах. С помощью программного обеспечения возможен удалённый контроль состояния линий.
Блок контроля и распределения питания PD-6359 обеспечивает электропитанием всё оборудование системы. В дежурном режиме PD-6359 позволяет полностью отключить музыкальные источники и усилитель мощности. Резервное питание всей системы обеспечивается от аккумуляторных батарей общим напряжением 24 В. Заряд аккумуляторов осуществляет зарядное устройство PB-6207.
Для сопряжения с системой оконечный блок ГОЧС должен иметь на выходе линейный сигнал и управляющий «сухой контакт». При появлении управляющего сигнала на оконечном блоке отключается трансляция, включаются все зоны на контроллере ECS-6216P, и на максимальной громкости транслируется сигнал ГОЧС. Наивысшим приоритетом обладают голосовые сообщения, транслируемые через микрофон тангентного типа блока EP-6216.
Блок сопряжения с компьютером DIB-6000, контроллер ECS-6216P, блок контроля линий оповещения SC-6224, блок контроля и распределения питания PD-6359 и зарядное устройство PB-6207 соединены между собой по интерфейсу RS-485. Это позволяет осуществлять мониторинг и управление системой с персонального компьютера.
Порядок приоритетов: тангентный микрофон блока EP-6216 > ГОЧС > АТС [RM 1] > RM-6024 [RM 2] > остальные источники сигналов.
Скрыть описаниеОборудование | Модель | Количество |
Контроллер системы | ECS-6216P | 1 |
Блок тревожной сигнализации | EP-6216 | 1 |
Микрофонная панель | RM-6024 | 1 |
Телефонный контроллер | TP-6231A | 1 |
CD/MP3-проигрыватель | CD-610U | 1 |
Тюнер | TU-6200 | 1 |
Микшер-предусилитель | PP-6213 | 1 |
Усилитель мощности | DPA-600S | 1 |
Блок контроля линий оповещения | SC-6224 | 1 |
Блок управления питанием | PD-6359 | 1 |
Зарядное устройство | PB-6207 | 1 |

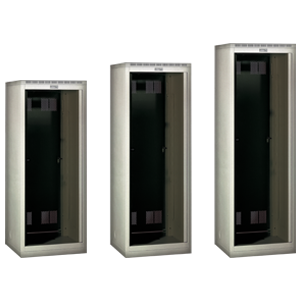

Шкаф аппаратный | PR-271NA | 1 |

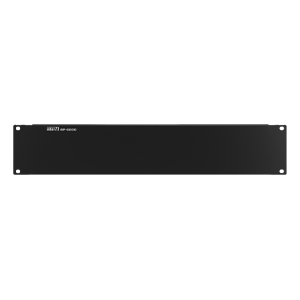

Декоративная панель | BP-6200 | 3 |
Соединительный аудиокабель | AT-KM-093-1 | 3 |
Соединительный аудиокабель | AT-KM-092-5 | 3 |
Соединительный аудиокабель | AT-KM-093-10 | 1 |
Блок сопряжения с компьютером | DIB-6000 | 1 |
