Библиотека. СОУЭ 4 типа и фоновое озвучивание
Стоечное, на базе блока автоматического оповещения и контроля трансляционных линий Inter-M SC-05EM.
4-го типа
- Многозонное оповещение (5 зон)
- Поддержка сценариев эвакуации
- Сопряжение с ГО и ЧС
- Громкоговорящая связь
- Фоновая трансляция
Оборудование для организации обратной связи зон пожарного оповещения не включено в данное решение, поскольку является самостоятельной системой, обеспеченной двунаправленной голосовой связью в условиях чрезвычайной ситуации (система обратной связи обязательна для дополнения СОУЭ 4-го и 5-го типов). В качестве обратной связи возможно использование внутренней телефонной связи, если проект не предусматривает иного решения.

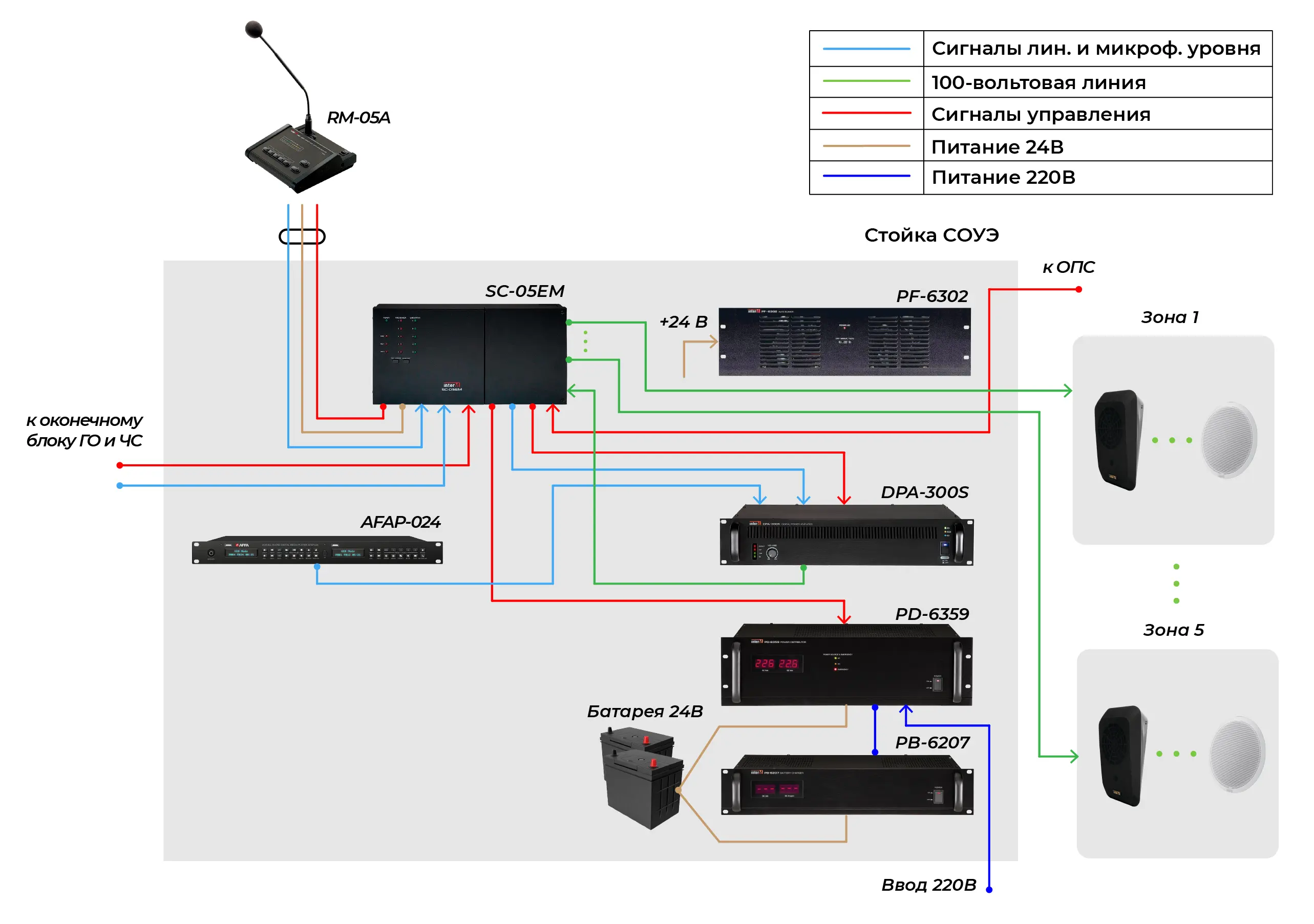

Система оповещения на основе комбинированного блока управления SC-05EM рассчитана на 5 зон оповещения общей мощностью 300 (600/900/1200) Вт при использовании одноканального цифрового трансляционного усилителя DPA-300S (DPA-600S/DPA-900S/DPA-1200S) производства Inter-M. Обеспечивается выполнение сценариев эвакуации при пожаре и речевое оповещение, что соответствует СОУЭ 4-5 типов.
Такая СОУЭ наилучшим образом подходит для объектов небольшого масштаба, например, административных, образовательных, учреждений культуры и подобных.
Достоинствами представленной СОУЭ являются простота установки и настройки, компактность, низкое энергопотребление и универсальность.
Музыкальное фоновое вещание обеспечивается аудиопроигрывателем AFFA AFAP-024. Для музыкальной трансляции используется основной вход усилителя PGM INPUT, для приоритетных сигналов задействуется дополнительный управляемый вход PRIORITY. На вход усилителя PRIORITY поступают приоритетные сигналы с SC-05EM: голосовые сообщения с микрофонной панели RM-05A, тревожные сообщения о пожаре, сигналы ГОЧС.
Оповещение ГОЧС имеет приоритет над музыкальным вещанием и транслируется во все зоны системы. Оконечный блок ГОЧС подключен к входу RM2 блока SC-05EM. Речевое оповещение с выбором зон трансляции производится с помощью удаленной микрофонной панели RM-05A, подключенной к входу RM1. DIP-переключатели MODE блока SC-05EM позволяют настроить наивысший приоритет в системе для голосовых сообщений, транслируемых с микрофонной панели RM-05A.
Система оповещения подключена к автоматической пожарной сигнализации (АПС). В случае возникновения пожара фоновое вещание приглушается, и с максимальной громкостью транслируются тревожные сообщения, записанные во внутреннюю память SC-05EM. При необходимости тревожные сообщения можно заменить, подключив голосовой модуль к ПК и воспользовавшись специальным приложением.
Блок SC-05EM контролирует в автоматическом режиме пять трансляционных линий с громкоговорителями — на обрыв, короткое замыкание или отклонение импеданса на 20% и более. В зависимости от конфигурации конкретной трансляционной линии для обеспечения гарантированного контроля может потребоваться оконечный модуль EOL-15.
Резервное питание системы оповещения организовано с помощью блока контроля и распределения питания PD-6359, зарядного устройства PB-6207 и комплекта батарей общим напряжением 24 В.
Порядок приоритетов: тревожное сообщение > RM-05A [RM1] > ГОЧС [RM2] > музыкальная трансляция. Как говорилось выше, приоритет микрофонной панели RM1 может устанавливаться выше автоматического тревожного сообщения.
