Оборудование системы
Качественная фоновая музыка играет важную роль в оформлении ресторанов, создавая гостям комфорт и настроение. Как правило, для этих целей применяется недорогой трансляционный звук. Но если заведение имеет VIP-зону в нем проводятся «живые» выступления музыкантов или масштабные тематические мероприятия, трансляционным звуком уже не обойтись. Для этого лучше подойдет стереофоническая акустическая система, обеспечивающая чистый и насыщенный звук с достаточным уровнем низкочастотной составляющей.
Профессиональное решение АРСТЕЛ для ресторана построено на акустической системе TE-08, отличающейся четкостью звука благодаря плоской частотной характеристике, а для воспроизведения низких частот схема включает в себя активные сабвуферы AFSA-1501.

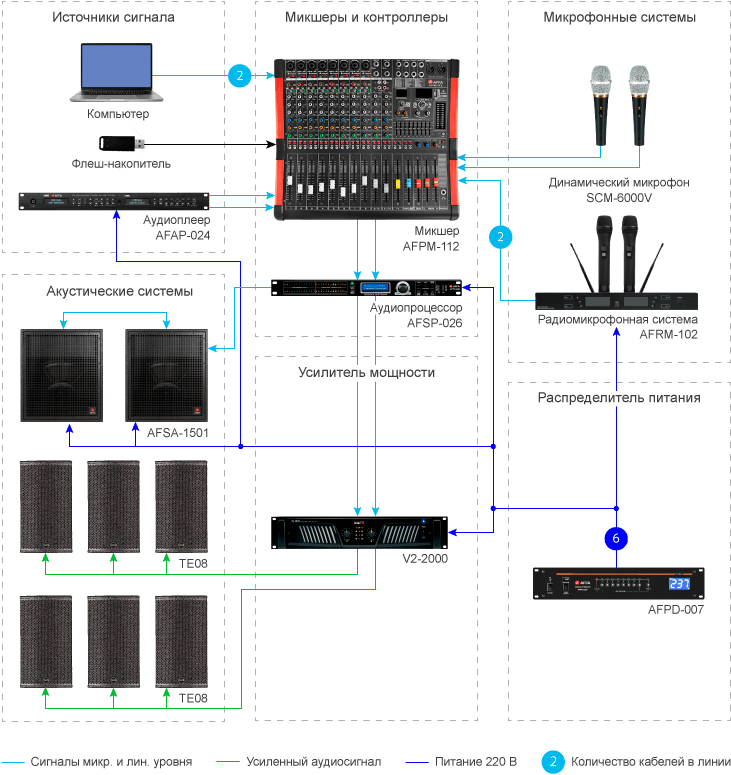

Структурная схема
Описание структурной схемы
В данной схеме в качестве источника звука задействованы динамические микрофоны SCM-6000V, которые, в отличие от конденсаторных, не требуют фантомного питания. Они обладают суперкардиоидной диаграммой направленности, высокой чувствительностью, широким частотным диапазоном и оптимальной для голосового спектра амплитудно-частотной характеристикой.
Помимо SCM-6000V в схеме предусмотрена двухканальная радиосистема AFRM-102 с подключаемыми двумя динамическими микрофонами.
В качестве источника воспроизведения сигнала в схему включен аудиоплеер AFAP-024. Аудиоплеер имеет два независимых канала воспроизведения. Каждый канал снабжен портом USB и возможностью синхронизации с Bluetooth устройствами. Плеер поддерживает популярные аудиоформаты, такие как: MP3, FLAC, WAV, WMA, APE, а также способен принимать радиостанции в AM/FM-диапазоне.
Сигналы с микрофонов и аудиоплеера попадают на микшерный пульт AFPM-112, который имеет восемь комбинированных разъемов XLR/TRS, а также четыре разъемa STEREO для подключения источников стереосигнала. Для частотной коррекции звукового сигнала микшер снабжен 3-полосными эквалайзерами на каждом канале и графическим 9-полосным эквалайзером на мастер-шине, а для подачи сигнала на внешние устройства обработки сигнала предусмотрена дополнительная шина AUX с разъемами типа TRS для посыла и возврата сигнала SEND и RETURN соответственно. Также микшер оснащен цифровым процессором эффектов, позволяющим осуществлять обработку сигнала без использования внешних устройств. Встроенный аудиоплеер, с возможностью подключения к нему через порт USB или по Bluetooth, способен проигрывать с внешнего USB-носителя звуковые файлы форматов APE, FLAC, WMA и MP3. При подключении по Bluetooth есть возможность управлять через микшер воспроизведением подключенного устройства. Кроме того, предусмотрен режим записи основного микшированного сигнала на внешний USB-носитель в формате WMA.
Звук с главного выхода микшера идет на цифровой звуковой процессор AFSP-026. Основную функцию процессора в данном примере выполняет кроссовер, используемый для разделения входного сигнала на несколько частотных диапазонов и дальнейшей подачи их на динамики различного типа — для оптимизации общей звуковой картины и более эффективного использования мощностей усилителей.
Для усиления сигнала в схеме задействован двухканальный усилитель V2-2000. Малые нелинейные искажения во всем амплитудном диапазоне усиливаемого сигнала и низкий уровень собственных шумов обеспечивают качественное усиление сигнала от источника звука. V2-2000 оборудован CLIP-контроллером, который ослабляет уровень выходного сигнала в случае превышения допустимого значения, тем самым защищая усилитель и акустические системы от перегрузки. Усилитель обеспечивает суммарную выходную мощность в 2700 Вт на шесть акустических систем, включенных в параллельном режиме.
В качестве источника звука в схеме использована двухполосная пассивная акустическая система TE-08, которая представляет собой многоцелевой громкоговоритель с титановым драйвером. Универсальный громкоговоритель с трапециевидным корпусом обладает отличной четкостью звука благодаря плоской частотной характеристике и может использоваться в различных условиях. Громкоговорители имеют несколько вариантов монтажа: на стойку или на настенный кронштейн, благодаря стакану в нижней части корпуса, и могут быть подвешены с использованием монтажных точек.
Для усиления низкочастотной составляющей акустического сигнала в схеме применяется два активных сабвуфера AFSA-1501. Встроенный цифровой усилитель класса D обеспечивает малое энергопотребление при высокой выходной мощности, а благодаря специальному драйверу, обладающему исключительным качеством и прочностью, достигается высокое звуковое давления в области низких частот. Наличие регулятора частоты среза на задней панели AFSA-1501 позволяет более точно настроить диапазон воспроизводимых частот сабвуфера.
Для питания оборудования в схему включен распределитель питания AFPD-007, снабженный восемь независимыми каналами общей мощностью 7 кВт, которые оканчиваются стандартными силовыми евророзетками. В устройстве реализована функция включения каналов с временной задержкой в 1 секунду. Таким образом, благодаря последовательному, разнесенному по времени, включению каналов значительно уменьшается пиковая нагрузка на электрическую сеть, а также исключаются переходные помехи, возникающие при включении источников сигналов.
СкрытьСостав оборудования
Тип оборудования | Наименование | Модель | Характеристики | Количество |
---|---|---|---|---|
Источники звука | Базовые станции для микрофонов + 2 микрофона |
AFFA AFRM-102 |
Дальность до 100 м радиочастоты: 667,5...682,845 МГц с шагом 155 кГц диапазон частот: 50...16 000 Гц |
1 + 2 |
Динамические микрофоны |
Inter-M SCM-6000V |
Суперкардиодная диаграмма, 50...17 000 Гц, −73 дБ, 350 Ом | 2 | |
Аудиоплеер | AFFA AFAP-024 |
Два независимых канала. Порты USB. Возможность воспроизведения с Bluetooth-устройств. Прием радиостанций в AM/FM-диапазоне | 1 | |
Микшеры и контроллеры | 12-канальный микшер |
AFFA AFPM-112 |
8 моновходов, 2 стереовхода, USB, проигрывать APE, FLAC, WMA и MP3, встроенный процессор эффектов | 1 |
Цифровой процессор |
AFFA AFSP-026 |
2 входа, 6 выходов, 24 бит, 96 кГц | 1 | |
Усилители | Аналоговый усилитель |
Inter-M V2-2000 |
2 канала по 300 Вт 8 Ом, 530 Вт 4 Ом |
1 |
Акустические системы | Двухполосная акустическая система |
Inter-M TE-08 |
8″ НЧ драйвер, 260 Вт 8 Ом, 93 дБ | 6 |
Активный сабвуфер |
AFFA AFSA-1501 |
15’’, 500 Вт, 30...400 Гц, 100 дБ | 2 | |
Питание | Распределитель питания | AFFA AFPD-007 |
7 кВт, 8 розеток | 1 |
